力学分析软件的简单介绍

PKPM操作步骤PKPM（结构分析程序）是一款用于进行结构力学分析的计算软件，广泛应用于建筑、桥梁、塔楼等工程结构的设计与计算中。

它可以根据用户输入的结构参数和荷载条件进行静力学和动力学分析，得出结构的受力状态和变形情况。

下面是PKPM的基本操作步骤：1.打开PKPM软件。

双击桌面上的PKPM图标或通过开始菜单找到PKPM程序并运行。

2.创建新项目。

在软件界面的菜单栏上选择“文件”-“新建”，弹出新建项目对话框。

在对话框中填写项目名称、单位制和其他相关参数，然后点击“确定”按钮。

3.添加节点。

在PKPM软件的工作界面中，选择添加节点工具，即鼠标指针样式变为十字符号，然后点击鼠标左键添加节点。

根据结构的具体形状依次添加节点，每个节点都会自动编号。

4.添加单元。

在PKPM软件中，单元是连接节点的杆件或板单元，可以使用不同类型的单元来模拟不同材料和截面形状的构件。

选择添加单元工具，即鼠标指针变为箭头形状，在节点上点击鼠标左键，然后拖动到另一个节点上并释放鼠标左键，即可添加一个单元。

6.设置边界条件。

在结构分析中，需要设置边界条件以限制结构的自由度。

选择边界条件工具，在界面上选中相应的节点，然后指定边界条件，例如约束位移或约束力与力矩。

7.添加荷载。

在PKPM软件中，可以添加多种类型的荷载来模拟实际工程中的荷载情况。

选择添加荷载工具，在界面上选中相应的节点或单元，然后选择荷载类型，输入荷载参数，例如大小、方向和作用位置等。

8.进行分析。

在设置好节点、单元、边界条件和荷载后，即可进行结构的分析计算。

选择分析工具，在软件界面中选择静力学或动力学分析类型，然后点击“分析”按钮开始计算。

9.查看分析结果。

分析完成后，可以查看结构的受力状态和变形情况。

选择查看结果工具，在软件界面中选择相应的结果显示方式，例如位移、应力和应变等，并选择显示范围和显示格式。

10.保存项目。

在分析完成并查看结果后，可以选择保存项目，以便将来使用或修改。

hypermesh静力学位移载荷曲线-概述说明以及解释1.引言1.1 概述：在工程设计中，静力学是一种重要的分析方法，用于评估结构在受力情况下的行为和性能。

在静力学分析过程中，我们常常需要关注结构的位移和载荷之间的关系，以便更好地了解结构在承受外部载荷时的行为。

Hypermesh作为一款专业的有限元前后处理软件，提供了丰富的功能和工具，能够帮助工程师进行静力学分析，包括位移载荷曲线的绘制和分析。

本文将通过介绍Hypermesh的基本情况、静力学概念和位移载荷曲线分析等内容，探讨如何利用Hypermesh进行静力学分析，帮助工程师更好地理解和评估结构的性能。

1.2 文章结构本文主要分为三个部分，分别是引言、正文和结论。

在引言部分中，我们将简要介绍文章的背景和意义，明确文章的目的，并概述本文的结构安排。

在正文部分，我们将首先介绍Hypermesh软件的基本情况，然后讨论静力学的相关概念，最后深入探讨位移载荷曲线分析的方法和应用。

在结论部分，我们将对本文进行总结，对所得结果进行分析和讨论，并对未来研究方向进行展望。

通过这样的结构安排，我们旨在全面而系统地探讨hypermesh静力学位移载荷曲线的研究内容，为读者提供清晰的理解和指导。

1.3 目的本文旨在探讨hypermesh在静力学位移载荷曲线分析中的应用。

通过对hypermesh软件的简介和静力学概念的讲解，结合具体实例，深入探讨位移载荷曲线分析的方法和步骤。

通过本文的阐述，读者可以更加深入地理解hypermesh软件在静力学分析中的应用，掌握位移载荷曲线分析的技巧，从而为工程实践提供参考和借鉴。

同时，本文还将对结果进行分析和展望，为读者提供更为全面的视角和思路。

通过本文的研究，旨在促进工程领域中静力学位移载荷曲线分析技术的进步与发展。

2.正文2.1 Hypermesh简介Hypermesh是一款广泛应用于有限元分析（FEA）领域的专业建模软件，由Altair公司开发。

FLUENT软件简单介绍FLUENT是一种流体力学仿真软件，由美国ANSYS公司开发。

它提供了先进的流体流动和传热分析功能，广泛应用于各个领域，包括汽车工业、航空航天、能源和环境等。

FLUENT的主要功能包括流体流动分析、传热分析、压力分析以及结构力学分析等，可以帮助工程师和设计师进行流体流动问题的解决和优化，提高产品设计的效率和性能。

FLUENT的用户界面简洁直观，提供了丰富的前后处理工具和可视化功能，使用户能够方便地设置仿真模型、设定边界条件、运行仿真计算，并对结果进行分析和展示。

FLUENT支持多种模型和求解方法的选择，用户可以根据具体需求来选择适合的方法来进行仿真计算。

此外，FLUENT还提供了丰富的物性数据和材料模型库，用于模拟不同流体和材料的性质和行为。

FLUENT的应用领域非常广泛。

在汽车工业中，FLUENT可以模拟车辆的气动特性和燃烧过程，用于改善车辆的空气动力性能和燃烧效率。

在航空航天领域，FLUENT可以仿真飞机的气动力学表现和燃烧过程，用于改善飞机的飞行性能和燃烧效率。

在能源领域，FLUENT可以模拟电站的热力循环和传热过程，用于提高电力发电效率。

在环境领域，FLUENT可以模拟气候变化、水质污染和废气排放等问题，用于评估和优化环境影响。

总之，FLUENT是一款功能强大的流体力学仿真软件，提供了先进的流体流动和传热分析功能。

它在各个领域都有广泛的应用，可以帮助工程师和设计师解决复杂的流体流动问题和优化产品设计。

通过使用FLUENT，可以提高工程设计的效率和性能，降低开发成本和风险，推动科技进步和工程技术的发展。

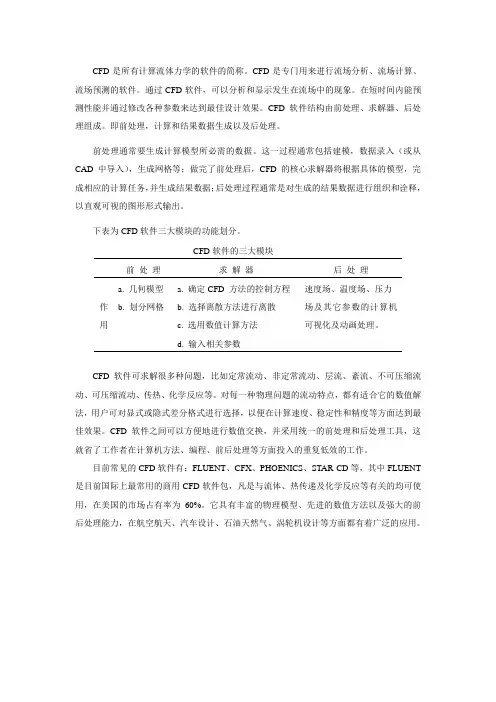

CFD是所有计算流体力学的软件的简称。

CFD是专门用来进行流场分析、流场计算、流场预测的软件。

通过CFD软件，可以分析和显示发生在流场中的现象。

在短时间内能预测性能并通过修改各种参数来达到最佳设计效果。

CFD 软件结构由前处理、求解器、后处理组成。

即前处理，计算和结果数据生成以及后处理。

前处理通常要生成计算模型所必需的数据。

这一过程通常包括建模，数据录入（或从CAD中导入），生成网格等；做完了前处理后，CFD的核心求解器将根据具体的模型，完成相应的计算任务，并生成结果数据；后处理过程通常是对生成的结果数据进行组织和诠释，以直观可视的图形形式输出。

下表为CFD软件三大模块的功能划分。

CFD软件的三大模块前处理求解器后处理作用a. 几何模型b. 划分网格a. 确定CFD 方法的控制方程b. 选择离散方法进行离散c. 选用数值计算方法d. 输入相关参数速度场、温度场、压力场及其它参数的计算机可视化及动画处理。

CFD软件可求解很多种问题，比如定常流动、非定常流动、层流、紊流、不可压缩流动、可压缩流动、传热、化学反应等。

对每一种物理问题的流动特点，都有适合它的数值解法，用户可对显式或隐式差分格式进行选择，以便在计算速度、稳定性和精度等方面达到最佳效果。

CFD软件之间可以方便地进行数值交换，并采用统一的前处理和后处理工具，这就省了工作者在计算机方法、编程、前后处理等方面投入的重复低效的工作。

目前常见的CFD软件有：FLUENT、CFX、PHOENICS、STAR-CD等，其中FLUENT 是目前国际上最常用的商用CFD软件包，凡是与流体、热传递及化学反应等有关的均可使用，在美国的市场占有率为60%。

它具有丰富的物理模型、先进的数值方法以及强大的前后处理能力，在航空航天、汽车设计、石油天然气、涡轮机设计等方面都有着广泛的应用。

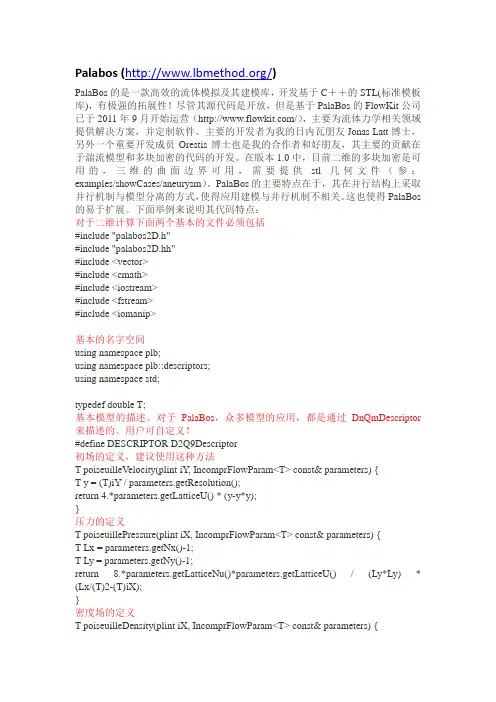

Palabos (/)PalaBos的是一款高效的流体模拟及其建模库，开发基于C＋＋的STL(标准模板库)，有极强的拓展性！尽管其源代码是开放，但是基于PalaBos的FlowKit公司已于2011年9月开始运营（/），主要为流体力学相关领域提供解决方案，并定制软件。

主要的开发者为我的日内瓦朋友Jonas Latt博士，另外一个重要开发成员Orestis博士也是我的合作者和好朋友，其主要的贡献在于湍流模型和多块加密的代码的开发。

在版本1.0中，目前二维的多块加密是可用的，三维的曲面边界可用，需要提供stl几何文件（参：examples/showCases/aneurysm）。

PalaBos的主要特点在于，其在并行结构上采取并行机制与模型分离的方式，使得应用建模与并行机制不相关。

这也使得PalaBos 的易于扩展。

下面举例来说明其代码特点：对于二维计算下面两个基本的文件必须包括#include "palabos2D.h"#include "palabos2D.hh"#include <vector>#include <cmath>#include <iostream>#include <fstream>#include <iomanip>基本的名字空间using namespace plb;using namespace plb::descriptors;using namespace std;typedef double T;基本模型的描述。

对于PalaBos，众多模型的应用，都是通过DnQmDescriptor 来描述的。

用户可自定义！#define DESCRIPTOR D2Q9Descriptor初场的定义，建议使用这种方法T poiseuilleV elocity(plintiY, IncomprFlowParam<T>const& parameters) {T y = (T)iY / parameters.getResolution();return 4.*parameters.getLatticeU() * (y-y*y);}压力的定义T poiseuillePressure(plintiX, IncomprFlowParam<T>const& parameters) {T Lx = parameters.getNx()-1;T Ly = parameters.getNy()-1;return 8.*parameters.getLatticeNu()*parameters.getLatticeU() / (Ly*Ly) * (Lx/(T)2-(T)iX);}密度场的定义T poiseuilleDensity(plintiX, IncomprFlowParam<T>const& parameters) {return poiseuillePressure(iX,parameters)*DESCRIPTOR<T>::invCs2 + (T)1; }根据坐标进行速度初始化template<typename T>class PoiseuilleV elocity {public:PoiseuilleV elocity(IncomprFlowParam<T> parameters_): parameters(parameters_){ }void operator()(plintiX, plintiY, Array<T,2>& u) const {u[0] = poiseuilleV elocity(iY, parameters);u[1] = T();}private:IncomprFlowParam<T> parameters;};根据坐标进行密度初始化template<typename T>class PoiseuilleDensity {public:PoiseuilleDensity(IncomprFlowParam<T> parameters_): parameters(parameters_){ }T operator()(plintiX, plintiY) const {return poiseuilleDensity(iX,parameters);}private:IncomprFlowParam<T> parameters;};零速度场初始化template<typename T>class PoiseuilleDensityAndZeroV elocity {public:PoiseuilleDensityAndZeroV elocity(IncomprFlowParam<T> parameters_): parameters(parameters_){ }void operator()(plintiX, plintiY, T& rho, Array<T,2>& u) const {rho = poiseuilleDensity(iX,parameters);u[0] = T();u[1] = T();}private:IncomprFlowParam<T> parameters;};枚举类型，表示边界类型enumInletOutletT {pressure, velocity};建立几何void channelSetup( MultiBlockLattice2D<T,DESCRIPTOR>& lattice, IncomprFlowParam<T>const& parameters, OnLatticeBoundaryCondition2D<T,DESCRIPTOR>&boundaryCondition, InletOutletTinletOutlet ){constplintnx = parameters.getNx();constplintny = parameters.getNy();下边界boundaryCondition.setV elocityConditionOnBlockBoundaries (lattice, Box2D(0, nx-1, 0, 0) );上边界boundaryCondition.setV elocityConditionOnBlockBoundaries (lattice, Box2D(0, nx-1, ny-1, ny-1) );设置相关边界if (inletOutlet == pressure) {boundaryCondition.setPressureConditionOnBlockBoundaries (lattice, Box2D(0,0, 1,ny-2) );boundaryCondition.setPressureConditionOnBlockBoundaries (lattice, Box2D(nx-1,nx-1, 1,ny-2) );}else {boundaryCondition.setV elocityConditionOnBlockBoundaries (lattice, Box2D(0,0, 1,ny-2) );boundaryCondition.setV elocityConditionOnBlockBoundaries (lattice, Box2D(nx-1,nx-1, 1,ny-2) );}设置常密度和速度，边界的速度和密度同时被施加setBoundaryDensity (lattice, lattice.getBoundingBox(),PoiseuilleDensity<T>(parameters) );setBoundaryV elocity (lattice, lattice.getBoundingBox(),PoiseuilleV elocity<T>(parameters) );初始化平衡态initializeAtEquilibrium (lattice, lattice.getBoundingBox(),PoiseuilleDensityAndZeroV elocity<T>(parameters) );初始化模拟系统lattice.initialize();}图片文件保存void writeGif(MultiBlockLattice2D<T,DESCRIPTOR>& lattice, plintiter){constplintimSize = 600;ImageWriter<T>imageWriter("leeloo");imageWriter.writeScaledGif(createFileName("u", iter, 6),*computeV elocityNorm(lattice),imSize, imSize );}VTK 保存void writeVTK(MultiBlockLattice2D<T,DESCRIPTOR>& lattice, IncomprFlowParam<T>const& parameters, plintiter){T dx = parameters.getDeltaX();T dt = parameters.getDeltaT();VtkImageOutput2D<T>vtkOut(createFileName("vtk", iter, 6), dx);vtkOut.writeData<float>(*computeV elocityNorm(lattice), "velocityNorm", dx/dt); vtkOut.writeData<2,float>(*computeV elocity(lattice), "velocity", dx/dt);}计算均方根误差T computeRMSerror ( MultiBlockLattice2D<T,DESCRIPTOR>& lattice, IncomprFlowParam<T>const& parameters ){MultiTensorField2D<T,2>analyticalV elocity(lattice);setToFunction( analyticalVelocity, analyticalV elocity.getBoundingBox(), PoiseuilleV elocity<T>(parameters) );MultiTensorField2D<T,2>numericalV elocity(lattice);computeV elocity(lattice, numericalVelocity, lattice.getBoundingBox());return 1./parameters.getLatticeU() *std::sqrt( computeAverage( *computeNormSqr(*subtract(analyticalV elocity, numericalV elocity)) ) );}主函数int main(intargc, char* argv[]) {plbInit(&argc, &argv);global::directories().setOutputDir("./tmp/");基本参数，Orestis为我加入了另外的个构造函数，可直接在物理空间中定义这些参数！后续我将给出分析！IncomprFlowParam<T> parameters((T) 2e-2, // uMax(T) 5., // Re60, // N3., // lx1. // ly);const T logT = (T)0.1;const T imSave = (T)0.5;const T vtkSave = (T)2.;const T maxT = (T)15.1;constInletOutletTinletOutlet = velocity;写日志文件writeLogFile(parameters, "Poiseuille flow");使用MultiBlockLatticeMultiBlockLattice2D<T, DESCRIPTOR> lattice (parameters.getNx(), parameters.getNy(),设置松弛参数new BGKdynamics<T,DESCRIPTOR>(parameters.getOmega()) );声明边界OnLatticeBoundaryCondition2D<T,DESCRIPTOR>*boundaryCondition = createLocalBoundaryCondition2D<T,DESCRIPTOR>(); channelSetup(lattice, parameters, *boundaryCondition, inletOutlet);主循环for (plintiT=0; iT*parameters.getDeltaT()<maxT; ++iT) {if (iT%parameters.nStep(imSave)==0) {pcout<< "Saving Gif ..." <<endl;writeGif(lattice, iT);}if (iT%parameters.nStep(vtkSave)==0 &&iT>0) {pcout<< "Saving VTK file ..." <<endl;writeVTK(lattice, parameters, iT);}if (iT%parameters.nStep(logT)==0) {pcout<< "step " <<iT<< "; t=" <<iT*parameters.getDeltaT()<< "; RMS error=" <<computeRMSerror(lattice, parameters);Array<T,2>uCenter;lattice.get(parameters.getNx()/2,parameters.getNy()/2).computeV elocity(uCenter); pcout<< "; center velocity=" <<uCenter[0]/parameters.getLatticeU() <<endl;}碰撞迁移，此函数不再有bool类型参数，其不同于Openlblattice.collideAndStream();}删除边界对象delete boundaryCondition;}由此上面代码可以看出，PalaBos的结构是非常清晰的，用户在实现过程也异常的简单！——以上资料出自/s/blog_6a40fba10100znv9.htmlParaview (/)Paraview是一种开放源代码的，多平台数据分析和可视化软件包，使用Paraview 可以快速的进行数据的定量及定性分析。

最先进的大型通用非线性有限元分析软件——ABAQUS1、概述美国ABAQUS软件公司成立于1978年，总部位于美国罗德岛博塔市，专门从事非线性有限元力学分析软件ABAQUS的开发与维护。

公司总部雇员400余人，其中近130余人具有工程或计算机博士学位，近120人具有硕士学位，被公认为世界上最大且最优秀的固体力学研究团体。

ABAQUS公司不断吸取最新的分析理论和计算机技术，领导着全世界非线性有限元技术的发展。

ABAQUS是国际著名的CAE软件，它以其强大的非线性分析功能以及解决复杂和深入的科学问题的能力赢得广泛称誉。

ABAQUS软件已被全球工业界广泛接受，并拥有世界最大的非线性力学用户群。

ABAQUS已成为国际上最先进的大型通用非线性有限元分析软件。

ABAQUS软件，除普通工业用户外，也在以高等院校、科研院所等为代表的高端用户中得到广泛。

研究水平的提高引发了用户对高水平分析工具需求的加强，作为满足这种高端需求的有力工具，ABAQUS软件在各行业用户群中所占据的地位也越来越突出。

ABAQUS是一个推崇技术的公司，它始终走在结构力学研究和软件化领域的前沿，它良好的品质和服务得到业界的广泛认可。

制造业是ABAQUS最重要的应用领域之一，拥有NASA、罗克希德-马丁、波音、空中客车等长期合作的用户。

对制造业很多复杂和特殊的问题，如热传导、爆炸冲击、流固耦合、疲劳断裂、复合材料损伤、接触连接、金属塑性等，在所有的CAE软件中，ABAQUS是最有优势的。

目前ABAQUS软件在中国的用户已超过800家，涵盖汽车、航空航天、船舶、武器、工程机械、建筑、电子、石化和核能源等各个领域，如宝山钢铁集团、长春一汽、上海泛亚、中国船级社、北京石化设计院、江钻股份、摩托罗拉和诺基亚等。

2、功能介绍ABAQUS软件的功能可以归纳为线性分析、非线性分析和机构分析三大块。

线性静力学、动力学和热传导o静强度/刚度、动力学和模态、热力学和声学等o金属和复合材料、应力、振动、声场、压电效应等∙非线性和瞬态分析o汽车碰撞、飞机坠毁、电子器件跌落, 冲击和损毁等o复合材料损伤、接触, 塑性失效, 断裂和磨损, 橡胶超弹性等∙多体动力学分析o起落架收放、副翼展开、汽车悬架、微机电系统MEMS、医疗器械等o结合刚体和柔体模拟各种连接件，进行运动过程的力学分析3、模块介绍ABAQUS软件主要由ABAQUS/CAE，ABAQUS/Standard，ABAQUS/Explicit三个模块组成。

ABAQUS线性静力学分析实例ABAQUS（全称为Abaqus FEA）是一种广泛使用的有限元分析软件。

它可用于进行结构、热、电、磁、多物理场等各类工程问题的数值模拟和分析。

在本文中，我们将介绍一个ABAQUS线性静力学分析的实例。

假设我们要分析一个悬臂梁的变形和应力分布。

悬臂梁是一种常见的结构，通常由一根固定在一端的梁杆组成，另一端悬空。

我们将使用ABAQUS来计算这个悬臂梁的变形和应力。

首先，我们需要创建模型。

在ABAQUS中，可以通过几何建模或直接输入节点和单元的方式来创建模型。

这里我们使用几何建模来构建一个悬臂梁。

在ABAQUS的图形用户界面中，选择"Part"，然后使用"Sketch"工具绘制悬臂梁的剖面。

在剖面绘制完成后，选择"Extrude"工具将其拉伸为所需长度。

接下来，我们需要定义材料特性。

在这个实例中，我们假设悬臂梁是由钢材料构成的。

在ABAQUS中，可以通过创建相应的材料属性来定义材料的性能。

选择"Material"，然后创建一个具有适当材料属性的钢材料。

随后，我们需要定义悬臂梁的边界条件。

在这个实例中，我们将在悬臂梁的固定端施加一个约束，防止其发生位移。

在ABAQUS中，可以选择"Assembly"，然后选择"Constraints"来设置边界条件。

在这里我们选择固定一个端点。

完成边界条件的设置后，我们需要划分网格。

在ABAQUS中，使用网格划分将悬臂梁划分成小的单元，以便数值计算。

选择"Mesh"，然后选择适当的网格划分方式和单元类型。

然后，我们需要定义加载条件。

在这个实例中，我们将在悬臂梁的空悬端施加一个垂直向下的加载。

在ABAQUS中，可以选择"Loading"，然后选择适当的加载类型和大小。

现在，所有的模型设置都完成了，我们可以进行分析。

ANSYS有限元分析入门与应用指南第一章：ANSYS有限元分析概述ANSYS是一种常用于工程领域的有限元分析软件，主要用于对各种结构进行力学分析、流体动力学分析、热传导分析等。

本章将对ANSYS的基本原理、工作流程和应用领域进行介绍。

1.1 ANSYS的基本原理ANSYS基于有限元方法，将实际结构或系统离散为有限数量的单元，通过对单元进行各种物理特性的分析，最终得到整个结构的行为。

有限元方法是一种数值分析方法，可以有效解决传统方法难以处理的复杂问题。

1.2 ANSYS的工作流程ANSYS的工作流程包括几个关键步骤：前处理、求解和后处理。

前处理阶段主要负责模型的建立和单元网格的划分，求解阶段进行物理场的计算和求解，后处理阶段对结果进行可视化和分析。

1.3 ANSYS的应用领域ANSYS可应用于各个工程领域，如固体力学、流体力学、热传导、电磁场等。

在航空航天、汽车工程、建筑结构、电子设备等领域都有广泛的应用。

第二章：ANSYS建模与前处理在使用ANSYS进行有限元分析之前，需要对模型进行建模和前处理工作。

本章将介绍ANSYS建模的基本方法和前处理的必要步骤。

2.1 模型建立ANSYS提供了多种建模方法，包括几何建模、CAD导入、脚本编程等。

用户可以根据需要选择合适的建模方法，对模型进行几何设定。

2.2 材料定义和属性设置在进行有限元分析之前，需要为材料定义材料性质和属性。

ANSYS提供了多种材料模型，用户可以根据具体需求进行选择和设置。

2.3 网格划分网格划分是有限元分析中非常重要的一步，它决定了模型的离散精度和计算效果。

ANSYS提供了多种单元类型和划分算法，用户可以根据需要进行合理的网格划分。

第三章：ANSYS求解与后处理在进行前处理完成后，就可以进行有限元分析的求解和后处理了。

本章将介绍ANSYS的求解方法和后处理功能。

3.1 求解方法ANSYS提供了多种求解方法，如直接法、迭代法等。

根据模型的复杂程度和求解要求，用户可以选择合适的方法进行求解。

patran静力分析实例解析在工程领域中，对于结构和构件的力学性能进行分析和评估是非常重要的。

其中一种常用的分析方法是静力分析，它对结构在静止状态下受力情况进行研究和计算。

本文将以patran静力分析为例，介绍静力分析的基本概念、方法和应用。

一、静力分析简介静力分析是工程力学中的基础分析方法之一，它主要研究结构在静力平衡条件下的受力和变形情况。

通过对结构的受力分析，可以评估结构的安全性、稳定性和可靠性，为结构设计和改进提供基础数据。

二、patran静力分析软件介绍patran是一款常用的工程分析软件，它提供了丰富的分析和建模工具，可以对各种工程问题进行分析和求解。

静力分析是patran软件中的一个重要功能模块，它可以对结构进行受力分析和变形计算，得到结构的应力、变形和位移等结果。

三、patran静力分析的应用案例为了更好地理解和应用patran静力分析，下面将以一个简单的梁结构为例进行实例解析。

1. 问题描述考虑一个跨度为10米的简支梁结构，梁的材料为钢，截面形状为矩形。

施加在梁上的载荷为均布载荷，大小为1000牛顿/米。

要求通过patran静力分析求解该梁结构在受力情况下的弯矩分布和变形情况。

2. 建模和分析步骤（1）在patran软件中创建一个新的工程文件，并定义梁的几何形状和材料属性。

（2）引入约束条件，对梁进行简支约束。

（3）施加均布载荷，定义载荷的大小和分布情况。

（4）选择适当的求解方法和计算参数，进行静力分析求解。

（5）查看分析结果，包括弯矩分布和梁的变形情况。

3. 结果分析和讨论根据patran静力分析求解的结果，可以得到梁结构在受力情况下的弯矩分布图和变形图。

通过分析这些结果，可以评估梁的结构性能是否满足设计要求。

如果发现弯矩超过了材料的承载能力，就需要对梁进行结构优化或者增加支撑措施。

四、总结静力分析是工程领域中常用的分析方法，具有重要的理论和实际应用价值。

patran静力分析软件提供了快速精确的分析工具，可以帮助工程师进行结构分析和设计。

COMSOL软件介绍与应用COMSOL Multiphysics是一种基于有限元方法的多物理场仿真软件。

它能够模拟和分析不同物理场（如结构力学、电磁场、流体力学、传热、化学反应等）之间的相互作用，并预测或优化系统的行为和性能。

COMSOL具有强大的建模和求解能力，广泛应用于科学研究、工程设计和产品开发等领域。

COMSOL软件的核心是有限元方法，它将复杂的物理问题离散为有限个简单的单元，并在每个单元上近似求解控制方程，然后将这些单元组合起来以得到整个问题的解。

COMSOL的通用性使得用户能够解决各种物理学问题，只需要选择适当的模块和相应的物理学接口。

1.结构力学模块：用于分析和优化结构的强度和刚度，例如材料破裂、弯曲、振动等。

2.电磁模块：用于预测电场、磁场、电磁波传播和电磁感应等现象，适用于电子器件、天线设计等。

3.流体力学模块：用于模拟液流、气流、等离子体流动以及相应的湍流、传热和质量运输过程。

广泛应用于航空航天、汽车工程、生物医学等领域。

4.传热模块：用于热传导、辐射传热、对流传热等问题的模拟和优化。

在能源系统、电子元件散热设计等领域具有重要应用价值。

5.化工反应工程模块：用于模拟和优化化学反应、质量传输、热力学等，可应用于催化剂设计、化学反应器等。

6.多物理场耦合模块：用于模拟和优化涉及多个物理场耦合的问题，例如热机耦合、电动机耦合。

COMSOL的应用领域非常广泛。

在工程设计中，可以用于优化产品的性能，验证设计的可行性和安全性。

在科学研究中，可以用于模拟和预测物理现象，探索新的理论和机制。

在教育领域，可以用于学生的实践教学和科学研究。

总之，COMSOL Multiphysics是一款功能强大的多物理场仿真软件，可应用于各种领域的科学研究、工程设计和产品开发。

它能够帮助用户解决复杂的物理问题，优化系统的性能，并提供直观和方便的用户界面和后处理功能。

CAE常用软件介绍解析CAE（计算机辅助工程）是一种利用计算机技术进行工程设计和分析的过程。

CAE软件是CAE工程师进行建模、分析和优化的工具。

下面将介绍一些常用的CAE软件及其功能。

1. ANSYS（ANSYS Inc.）ANSYS是一款广泛使用的CAE软件，可以进行结构力学、热传导、流体动力学等多个领域的工程分析。

它具有强大的前后处理功能，可以进行复杂的物理场分析和多物理场耦合分析。

ANSYS的强大之处在于其丰富的材料库和各种物理模型，适用于各种行业的工程分析。

2. Abaqus（Dassault Systèmes）Abaqus是一款用于线性和非线性有限元分析的软件。

它可以处理结构、热、电、磁等多种物理场的分析。

Abaqus具有强大的非线性分析能力，可以模拟材料的塑性、蠕变、疲劳等行为。

此外，Abaqus还支持多物理场耦合分析，如热-机械耦合、热-电耦合等。

3. COMSOL Multiphysics（COMSOL Inc.）COMSOL Multiphysics是一款用于多物理场模拟的软件。

它具有可扩展的模块化结构，可以模拟各种物理场，如机械、电磁、热、流体等。

COMSOL Multiphysics具有强大的建模和后处理功能，可以使用有限元法进行多物理场耦合分析。

该软件适用于各种行业的工程设计和优化。

4. MSC Nastran（MSC Software）MSC Nastran是一款用于结构力学分析的软件。

它可以进行线性和非线性分析，包括静力分析、模态分析、疲劳分析等。

MSC Nastran具有强大的后处理功能，可以生成详细的分析报告和动画。

此外，MSC Nastran还支持多物理场耦合分析，并具有优化设计和优化参数自适应分析的能力。

5. SolidWorks Simulation（Dassault Systèmes）SolidWorks Simulation是一款专为SolidWorks设计软件开发的CAE模块。

Ansys 专业的流体力学分析软件：FLUENT 介绍想起CFD，人们总会想起FLUENT，丰富的物理模型使其应用广泛，从机翼空气流动到熔炉燃烧，从鼓泡塔到玻璃制造，从血液流动到半导体生产，从洁净室到污水处理工厂的设计，另外软件强大的模拟能力还扩展了在旋转机械，气动噪声，内燃机和多相流系统等领域的应用。

今天，全球数以千计的公司得益于FLUENT 的这一工程设计与分析软件，它在多物理场方面的模拟能力使其应用范围非常广泛，是目前功能最全的CFD 软件。

FLUENT 因其用户界面友好，算法健壮，新用户容易上手等优点一直在用户中有着良好的口碑。

长期以来，功能强大的模块，易用性和专业的技术支持所有这些因素使得FLUENT 受到企业的青睐。

网格技术，数值技术，并行计算计算网格是任何CFD 计算的核心，它通常把计算域划分为几千甚至几百万个单元，在单元上计算并存储求解变量，FLUENT 使用非结构化网格技术，这就意味着可以有各种各样的网格单元：二维的四边形和三角形单元，三维的四面体核心单元、六面体核心单元、棱柱和多面体单元。

这些网格可以使用FLUENT 的前处理软件GAMBIT 自动生成，也可以选择在ICEM CFD 工具中生成。

在目前的CFD 市场， FLUENT 以其在非结构网格的基础上提供丰富物理模型而著称，久经考验的数值算法和鲁棒性极好的求解器保证了计算结果的精度，新的NITA 算法大大减少了求解瞬态问题的所需时间，成熟的并行计算能力适用于NT，Linux 或Unix 平台，而且既适用单机的多处理器又适用网络联接的多台机器。

动态加载平衡功能自动监测并分析并行性能，通过调整各处理器间的网格分配平衡各CPU 的计算负载。

广州有道科技培训中心 h t t p ://w w w .020f e a .c o m湍流和噪声模型FLUENT 的湍流模型一直处于商业CFD 软件的前沿，它提供的丰富的湍流模型中有经常使用到的湍流模型、针对强旋流和各相异性流的雷诺应力模型等，随着计算机能力的显著提高，FLUENT 已经将大涡模拟（LES）纳入其标准模块，并且开发了更加高效的分离涡模型（DES），FLUENT 提供的壁面函数和加强壁面处理的方法可以很好地处理壁面附近的流动问题。

FLUENT软件简单介绍FLUENT通过离散化求解流体的守恒方程组，通过网格划分的方式将物理领域划分为离散的单元格。

然后，根据物理方程和边界条件，通过迭代求解，得到流域内的流速、压力、温度等物理参数的分布。

FLUENT提供了丰富的数值方法和边界条件选项，可以精确模拟各种流动现象。

FLUENT的用户界面简洁友好，提供直观的操作界面和丰富的后处理功能。

用户可以通过图形界面进行模型的建立、网格划分、物理参数设置等操作。

FLUENT支持多种模式求解，包括稳态模拟、暂态模拟、多相流、传热传质等。

用户可以选择适合自己需求的模式，并通过参数调整和网格优化等方式改进模拟结果。

FLUENT支持多种求解器和网格划分工具，可以方便地适应不同的模拟需求。

求解器包括压力-速度耦合解法、稳定化解法、非定常解法等，可以解决各种流动问题。

网格划分工具包括结构化网格和非结构化网格，可以灵活适应各种几何形状和流动特性。

FLUENT还提供了丰富的后处理功能，可以对仿真结果进行可视化和分析。

用户可以生成流速矢量图、压力等值线图、温度分布图等，以直观地展示模拟结果。

同时，FLUENT还提供了多种输出选项，可以导出模拟结果进行进一步分析和处理。

除了标准的自带功能，FLUENT还支持用户自定义函数和算法，可以进一步扩展软件的功能。

用户可以通过编程接口和脚本语言，自定义边界条件、物理模型，或者开发自己的算法和求解器。

总的来说，FLUENT是一款功能强大的流体力学分析软件，具有丰富的模拟和仿真功能。

它可以模拟各种流动现象，并提供直观的可视化和后处理功能。

同时，FLUENT还支持用户自定义函数和算法，可以满足不同用户的需求。

无论是工程师、研究人员还是学生，都可以通过FLUENT来进行流体力学研究和工程分析。

CAE常用软件介绍1.ANSYSANSYS是一款功能强大的有限元分析软件，提供了多种分析模块，包括结构力学、流体力学、电磁场分析等。

它可以模拟和优化各种物理现象和工程应用，如风力发电机设计、汽车车身强度分析等。

2.ABAQUSABAQUS是一款广泛应用于结构、流体和耦合场问题的有限元分析软件。

它拥有先进的非线性和动态分析功能，适用于复杂的工程结构和材料力学问题的建模和分析。

3.CATIACATIA是一款综合性的CAD/CAM/CAE软件，广泛用于制造业和工程设计领域。

它提供了丰富的建模和分析工具，可用于设计和优化各种产品和系统，如飞机、汽车和工业机械等。

4. SolidWorksSolidWorks是一种基于特征的CAD软件，也提供了强大的CAE功能。

它可以进行结构、流体和热传导等多学科仿真分析，并提供了友好的用户界面和直观的建模工具，方便工程师进行设计和分析。

SOLCOMSOL Multiphysics是一款多物理场仿真软件，可用于求解结构力学、流体力学、电磁场和热传导等多学科问题。

它采用有限元方法和其他数值方法，适用于各种工程领域的模拟和优化。

6. MSC NastranMSC Nastran是一款广泛应用于结构力学和动力学分析的有限元软件。

它支持多种线性和非线性分析，可用于求解复杂的结构静力学、动力学和疲劳分析问题。

7. HyperMeshHyperMesh是一款用于前期建模和网格生成的软件，适用于各种CAE分析工作。

它提供了丰富的建模和网格处理工具，可以有效地准备复杂模型进行后续分析。

8.LS-DYNALS-DYNA是一款用于仿真和分析动力学和非线性问题的有限元软件。

它广泛应用于汽车碰撞、弹性体碰撞和爆炸等复杂动态仿真问题。

以上介绍的CAE软件只是其中的一部分，随着技术的不断发展，新的CAE软件不断涌现。

每种软件都有其特定的优势和适用领域，工程师可以根据具体问题的需求选择合适的软件进行分析和优化。

ANSYS CFD 入门指南计算流体力学基础及应用简介计算流体力学（Computational Fluid Dynamics, CFD）是一种应用数值方法来求解流体动力学方程的方法，通过数值模拟流体运动、热传导和传质过程，可以获取流场各个位置的速度、压力、温度等物理量的数值解，从而分析和预测流体中的流动行为。

ANSYS CFD 是一套强大的计算流体力学软件，它提供了丰富的分析工具和解算器，用于模拟各种复杂流动和换热问题。

本文档将介绍 ANSYS CFD 的基础知识和应用实例，帮助读者掌握使用 ANSYS CFD 进行计算流体力学分析的方法。

第一章 ANSYS CFD 概述1.1 ANSYS CFD 软件简介ANSYS CFD 是美国 ANSYS 公司开发的一款流体力学分析软件。

它基于有限体积法和有限元法，能够求解各种流动和传热问题。

1.2 ANSYS CFD 的功能特点•提供多种模型和物理现象的建模与仿真功能；•支持多种求解器和网格生成工具；•提供丰富的后处理功能，可用于流场可视化和数据分析；•具备良好的可扩展性和并行计算能力。

第二章计算流体力学基础2.1 流体力学基本方程CFD 的基础是流体力学的方程组，包括质量守恒方程、动量方程和能量方程。

本节将介绍这些方程的推导和应用。

2.2 数值离散化方法为了求解流体力学方程组，需要将其离散化为代数方程组。

本节将介绍常用的离散化方法，如有限体积法和有限元法。

2.3 网格生成网格是进行 CFD 计算的基础，合适的网格能够提高计算效果。

本节将介绍常见的网格生成方法和工具。

第三章 ANSYS CFD 基本操作3.1 ANSYS CFD 的界面介绍本节将介绍ANSYS CFD 的主要界面，包括菜单栏、工具栏、工作区等，帮助读者熟悉软件的操作界面。

3.2 模型建立与几何处理在进行 CFD 分析之前，需要建立相应的几何模型，并进行几何处理，例如加工、修复和简化模型。

介绍计算流体力学通用软件——Fluent介绍计算流体力学通用软件——Fluent一、引言计算流体力学（Computational Fluid Dynamics，简称CFD）是研究流体运动规律的一种数值计算方法，并通过计算机模拟流体在各种工况下的运动与交互作用。

计算流体力学通用软件主要用于解决涉及流体流动、传热、传质、力学等问题的应用。

Fluent是国际上广泛使用的计算流体力学软件之一，它由美国Ansys公司研发并持有。

Fluent具备强大的建模、求解和后处理能力，为工程师和科研人员提供了一种高效、准确地模拟和分析各种流体力学问题的方式。

本文将对Fluent软件的特点、功能以及应用领域进行详细介绍。

二、Fluent的特点1.全面的物理模型Fluent支持各种物理模型，如湍流模型、多相流模型、传热模型等，可以模拟流体中复杂的物理现象。

例如，通过选择不同的湍流模型，可以模拟气体和液体中的湍流现象，有助于了解流体中的湍流特性。

2.强大的网格划分能力Fluent软件支持各种网格划分技术，包括结构化网格和非结构化网格。

结构化网格适用于几何较为规则的物体，而非结构化网格更适用于复杂几何体。

通过合理的网格划分，可以提高计算结果的精确度和计算速度。

3.多种求解器Fluent提供多种求解器，如压力-速度耦合算法（SIMPLE算法）、有限元法和有限体积法等。

这些求解器保证了计算结果的准确性和稳定性。

4.友好的用户界面Fluent软件的用户界面友好直观，操作简单，提供了丰富的建模、求解和后处理功能。

用户可以通过图形界面进行模型建立、边界条件设置、求解设置等操作，大大提高了工作效率。

三、Fluent的功能1.几何建模Fluent软件提供了多种建模工具，可用于几何体的创建、编辑和修复。

用户可以通过导入CAD模型或直接绘制几何体来创建流体模型。

此外，Fluent还支持网格划分和网格优化工具，以保证计算的准确性和高效性。

2.边界条件设置在模型建立后，用户需要设置各个边界条件，如入口速度、出口压力、壁面温度等。

ADAMS运动学分析简介ADAMS（Automatic Dynamic Analysis of Mechanical Systems）是一款用于进行多体动力学仿真分析的软件。

它是一种基于动力学原理的分析方法，可以用于研究物体的运动与力学关系。

本文档将介绍ADAMS软件的运动学分析功能，并提供一些使用指南。

运动学分析的定义运动学分析是指研究物体运动的位置、速度和加速度等基本特征的分析方法。

ADAMS通过求解物体的运动方程，从而得到物体在运动过程中的位置、速度和加速度等参数。

运动学分析的基本步骤进行运动学分析通常需要以下几个基本步骤：1.建模：首先需要将待分析的物体建模，并定义其运动学参数，如位置、速度和加速度。

2.添加约束：在ADAMS中，可以通过添加约束来定义物体之间的关系，如连接、限制等。

这些约束可以限制物体的运动方式，从而简化分析过程。

3.定义运动：在ADAMS中，可以通过定义初始条件和施加力来模拟物体的运动。

初始条件可以包括物体的初始位置、速度和加速度，而施加的力可以模拟外部作用力、约束力等。

4.运行仿真：通过设置仿真参数，如仿真时间和步长，来运行仿真模拟。

ADAMS会根据模型和参数进行计算，并输出物体的运动学参数。

5.分析结果：仿真完成后，可以通过ADAMS提供的结果分析工具来查看模拟结果，如位置、速度和加速度等。

ADAMS运动学分析的特点ADAMS作为一款专业的多体动力学仿真软件，具有以下特点：1.精确性：ADAMS采用高精度的求解方法，可以准确地求解物体的运动学方程，从而得到准确的运动学参数。

2.灵活性：ADAMS提供了丰富的建模和约束选项，可以灵活地建立各种复杂的物体模型，并定义各种约束关系。

3.可视化：ADAMS提供了直观的可视化界面，可以对模型进行可视化操作，并实时显示仿真结果。

4.可扩展性：ADAMS支持多种扩展模块和接口，可以与其他CAE软件和编程语言进行集成，方便进行进一步分析和开发。
