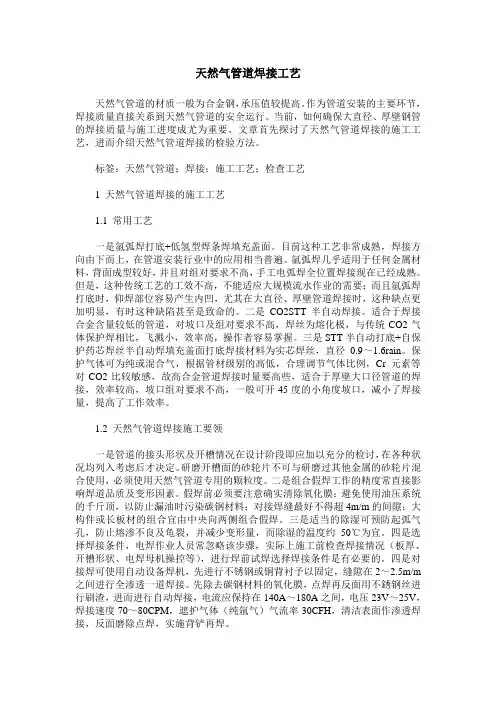

天然气管道焊接工艺

天然气管道焊接工艺
天然气管道焊接工艺

天然气管道焊接工艺

摘要:天然气管道的材质在承压值上比较高,其作为管道安装之中的重要环节,做好焊接质量控制对天然气的安全运行有着十分重要的作用,基于此,本文探讨了天然气管道焊接工艺分析,主要探讨的内容有焊接材料的质量管理,焊接工艺的控制以及焊接质量的控制。

关键词:天然气管道焊接

随着社会经济水平的提高,天然气管道的建设突飞猛进的发展,天然气管道焊接的施工质量将对人们的生命财产安全和运行安全有很大的影响。由于天然气管道多为中高压压力管道,因此在施工过程中对焊接质量的控制尤为重要。

一、天然气管道焊接技术分析

1.焊接材料的管理

焊接材料是进行焊接的基础,对天然气管道焊接质量有着直接影响。施工单位在进行焊接工作前,一定要准备好焊接的材料,建立完善的焊接材料管理制度,确保焊接材料的型号、规格、材质、数量满足工程施工的需求。

1.1焊接材料的存放仓库一定要通风良好,有着除湿、保温的功能,仓库内的温度、湿度要按照焊接材料存放要求控制好,做好温度、湿度记录。

1.2焊接材料运到后,相关人员要向监理部门报验焊材的相关资料,等检验合格批准后方可投入使用;焊材库配备专门的人员根据焊接材料的名称、规格、型号等进行分类,做好记录,妥善保存。

2.施工工艺

2.1使用氩弧焊打底+低氢型焊条焊填充盖面,目前这种工艺非常成熟,焊接方向由下而上,在管道安装行业中的应用相当普遍。氩弧焊几乎适用于任何金属材料,背面成型较好,并且对组对要求不高,手工电弧焊全位置焊接现在已经成熟。但是,这种传统工艺的工效不高,不能适应大规模流水作业的需要;而且氩弧焊打底时,仰焊部位容易产生内凹,尤其在大直径、厚壁管道焊接时,这种缺点更加明显,有时这种缺陷甚至是致命的。

2.2STT半自动打底+自保护药芯焊丝半自动焊填充盖面打底,焊接材料为实芯焊丝,直径0.9~1.6rain。,保护气体可为纯或混合气,根据管材级别的高低,合理调节气体比例,铬元素等对二氧化碳比较敏感,故高合金管道焊接时量要高些,适合于厚壁大口径管道的焊接,效率较高,坡口组对要求不高,一般可开45度的小角度坡口,减小了焊接量,提高了工作效率。
