河南省名校联盟联考2019-2020学年度高二(下)期末考试物理试题

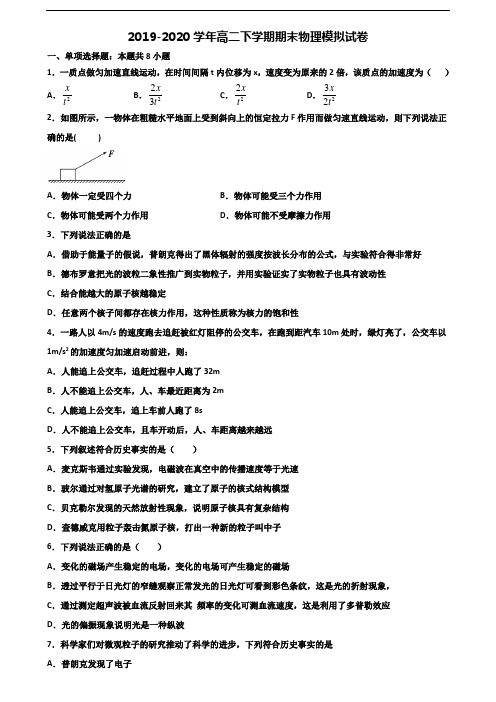

2019-2020学年高二下学期期末物理模拟试卷 一、单项选择题：本题共8小题1．一质点做匀加速直线运动，在时间间隔t 内位移为x ，速度变为原来的2倍，该质点的加速度为（ ） A ．2x t B ．223x t C ．22x t D ．232x t 2．如图所示，一物体在粗糙水平地面上受到斜向上的恒定拉力F 作用而做匀速直线运动，则下列说法正确的是( )A ．物体一定受四个力B ．物体可能受三个力作用C ．物体可能受两个力作用D ．物体可能不受摩擦力作用3．下列说法正确的是A ．借助于能量子的假说，普朗克得出了黑体辐射的强度按波长分布的公式，与实验符合得非常好B ．德布罗意把光的波粒二象性推广到实物粒子，并用实验证实了实物粒子也具有波动性C ．结合能越大的原子核越稳定D ．任意两个核子间都存在核力作用，这种性质称为核力的饱和性4．一路人以4m/s 的速度跑去追赶被红灯阻停的公交车，在跑到距汽车10m 处时，绿灯亮了，公交车以1m/s 2的加速度匀加速启动前进，则：A ．人能追上公交车，追赶过程中人跑了32mB ．人不能追上公交车，人、车最近距离为2mC ．人能追上公交车，追上车前人跑了8sD ．人不能追上公交车，且车开动后，人、车距离越来越远5．下列叙述符合历史事实的是（ ）A ．麦克斯韦通过实验发现，电磁波在真空中的传播速度等于光速B ．玻尔通过对氢原子光谱的研究，建立了原子的核式结构模型C ．贝克勒尔发现的天然放射性现象，说明原子核具有复杂结构D ．查德威克用粒子轰击氮原子核，打出一种新的粒子叫中子6．下列说法正确的是（ ）A ．变化的磁场产生稳定的电场，变化的电场可产生稳定的磁场B ．透过平行于日光灯的窄缝观察正常发光的日光灯可看到彩色条纹，这是光的折射现象，C ．通过测定超声波被血流反射回来其 频率的变化可测血流速度，这是利用了多普勒效应D ．光的偏振现象说明光是一种纵波7．科学家们对微观粒子的研究推动了科学的进步，下列符合历史事实的是A ．普朗克发现了电子B ．爱因斯坦提出能量子假说C ．贝克勒尔发现了天然放射现象D ．汤姆孙提出了原子的核式结构8．如图所示，一束红光从空气穿过平行玻璃砖，下列说法正确的是A ．红光进入玻璃砖前后的波长不会发生变化B ．红光进入玻璃砖前后的速度不会发生变化C ．若紫光与红光以相同入射角入射，则紫光不能穿过玻璃砖D ．若紫光与红光以相同入射角入射，在玻璃砖中紫光的折射角比红光的折射角小二、多项选择题：本题共4小题9．在绝缘的水平地面上有矩形abcd ，直线MN 分别过ad 、bc 的中点，在直线MN 上有A 、B 两点分别固定两个点电荷Q 1、Q 2，A 、B 两点到矩形两条对角线的交点0的距离相等，a 、b 、c 、d 四点的场强和电势分别为E a 、E b 、E c 、E d ；φa 、φb 、φc 、φd ；下列说法中正确的是A ．若Q 1=Q 2，则φa -φb =φd -φcB ．若Q 1≠Q 2，则φa -φb ≠φd -φcC ．若Q 1=Q 2，则E a =E cD ．若Q 1=-Q 2，则E a =E c10．氢原子的能级图如图所示，关于大量氢原子的能级跃迁，下列说法正确的是（可见光的波长范围为774.010~7.610m m --⨯⨯，普朗克常量346.610h J s -=⨯⋅，真空中光速83.010/c m s =⨯）A ．氢原子从高能级跃迁到基态时，会辐射γ射线B ．氢原子处在n=4能级，会辐射可见光C ．氢原子从高能级向n=3能级跃迁时，辐射的光具有显著的热效应D ．氢原子从高能级向n=2能级跃迁时，辐射的光在同一介质中传播速度最小的光子能量为1.89eV 11．下列关于原子和原子核的说法正确的是A．卢瑟福通过对α粒子散射实验结果的分析，提出了原子核是由质子和中子组成的B．衰变为要经过1次α衰变和1次β衰变C．β射线是原子核外电子挣脱原子核的束缚后而形成的电子流D．质子与中子结合成氘核的过程中发生质量亏损并释放能量12．某复色光由空气斜射入某介质中后分解为a、b两束单色光，如图所示．以下说法正确的是A．a光的频率比b光小B．a光在该介质中的传播速度比b光小C．光由介质射入空气时，a光的临界角比b光小D．a、b通过相同的单缝衍射实验装置，a光的衍射条纹较宽三、实验题:共2小题13．某同学用螺旋测微器测量一金属丝的直径如下图（1）所示，则该金属丝的直径为_____mm．用游标卡尺测量该金属丝的长度如图（2）所示，则该金属丝的长度为_____cm，14．在“测定玻璃的折射率”实验中①下列给出的实验器材中，本实验需要用到的有________②实验中，下列做法正确的是__________(填选项前的字母)A．入射角不宜太小B．为了测量的准确性，必须选用平行玻璃砖来测量C．在白纸上放好玻璃破后，可以用铅笔贴着光学面画出界面D．为了减小实验误差，应该改变入射角的大小，多做几次，然后将几次测量的不同入射角、折射角求平均值，代入公式计算折射率③实验中，已画好玻璃砖边界ab，cd后，放置玻璃砖时不小心向下稍平移了一点，如图所示。

2019-2020学年高二下学期期末物理模拟试卷一、单项选择题：本题共8小题1．物体从斜面上A 点由静止开始下滑，如图所示，第一次经光滑斜面AB 滑到底端时间为1t ，第二次经光滑斜面ACD 下滑，滑到底端时间为2t ，已知AC CD AB +＝，在各斜面的等高处物体的速率相等，试判断（ ）A ．12t t >B ．12t t =C ．12t t <D ．不能确定2．某中学生身高1.7m ，在学校运动会上参加跳高比赛，采用背跃式，身体横着越过2.10m 的横杆，获得了冠军．据此可估算出他起跳时竖直向上的速度约为（g=10m/s 2）（ ）A ．7m/sB ．6.5m/sC ．5m/sD ．3m/s3．下列关于分子运动和热现象的说法正确的是（ ）A ．如果气体温度升高，那么所有分子的速率都增加B ．一定量气体的内能等于其所有分子热运动动能和分子势能的总和C ．一定量100℃的水变成100℃的水蒸气，其分子平均动能增加D ．气体如果失去了容器的约束就会散开，这是因为气体分子之间存在斥力4．图1、图2分别表示两种电压的波形，其中图1所示电压按正弦规律变化．下列说法正确的是A ．图1表示交流电，图2表示直流电B ．两种电压的有效值相等C ．图1所示电压的瞬时值表达式为u=311sin100t πVD ．图1所示电压经匝数比为10:1的变压器变压后，频率变为原来的1105．图1、2是利用a 、b 两种单色光分别通过同一双缝干涉装置得到的干涉图样．下列关于a 、b 两束单色光的说法正确的是（）A．真空中，a光的频率比较大B．同一介质中，a光传播的速度大C．a光光子能量比较大D．同一介质对a光折射率大6．如图所示，一光滑小球静止放置在光滑半球面的底端，用竖直放置的光滑挡板水平向右缓慢地推动小球，则在小球运动的过程中（该过程小球未脱离球面)，木板对小球的推力F1、半球面对小球的支持力F2的变化情况正确的是（）A．F1增大，F2减小B．F1减小，F2减小C．F1增大，F2增大D．F1减小，F2增大7．如图所示，实线和虚线分别表示振幅、频率均相同的两列波的波峰和波谷．此刻，M是波峰与波峰相遇点，下列说法中不正确．．．的是( )A．该时刻质点O正处在平衡位置B．P、N两点始终处于平衡位置C．M点振幅为单个波引起的振幅的2倍D．从该时刻起，经过四分之一周期，质点M到达平衡位置8．如图所示，电键S处于闭合状态，小灯泡A和B均正常发光，小灯泡A和线圈L电阻相等，现断开电键S，以下说法正确的是A．小灯泡A会立即熄灭B．小灯泡B过一会再熄灭C．线圈L中的电流会立即消失D．线圈L中的电流过一会再消失，且方向向右二、多项选择题：本题共4小题9．如图所示是某金属在光的照射下，光电子的最大初动能E k与入射光的波长的倒数()的关系图象，由图象可知()A．图象中的0是产生光电效应的最小波长B．普朗克常量和光速的乘积hc=E 0C．该金属的逸出功等于-ED．若入射光的波长为，产生的光电子的最大初动能为2E10．下列说法不正确的是（）A．卢瑟福用 粒子轰击氮原子核发现了中子，并预言了质子的存在B．爱因斯坦成功地解释了光电效应现象C．玻尔提出了原子能级结构假说，成功地解释了各种原子的光谱D．地球上的核电站与太阳内部主要进行的核反应类型相同11．如图所示,在足够高的空间内,小球位于空心管的正上方h处,空心管长为L,小球的球心与管的轴线重合,并在竖直线上,小球直径小于管的内径,不计空气阻力,则下列判断正确的是( )A ．两者均无初速度同时释放,小球在空中不能穿过管B ．两者同时释放,小球具有竖直向下的初速度0v 、管无初速度,则小球一定能穿过管,且 穿过管的时间与当地重力加速度无关C ．两者同时释放,小球具有竖直向下的初速度0v ,管无初速度,则小球一定能穿过管,但穿过管的时间与当地重力加速度有关D ．两者均无初速度释放,但小球提前了t ∆时间释放,则小球一定能穿过管,但穿过管的 时间与当地重力加速度有关12．物体做匀加速直线运动，已知第1 s 末的速度是6 m/s ，第2 s 末的速度是8 m/s ，则下面结论正确的是( )A ．物体零时刻的速度是4 m/sB ．物体的加速度是2 m/s 2C ．任何1 s 内的速度变化都是2 m/sD ．第1 s 内的平均速度等于6 m/s三、实验题:共2小题13． “探究碰撞中的不变量”的实验中，入射小球115m g =，原来静止的被碰小球210m g =，由实验测得它们在碰撞前后的x t -图象如图所示，由图可知，入射小球碰撞前的11m v 是_______/kg m s ⋅，入射小球碰撞后的11m v '是_______/kg m s ⋅，被碰小球碰撞后的22m v '是_______/kg m s ⋅，由此得出结论_______.14．用打点计时器研究物体的自由落体运动，得到如图所示的一条纸带：（1）纸带做_____直线运动(选填“匀速”或“变速”)；（2）已知交流电源的频率是50Hz ，则A 、B 两点间的时间间隔为_____s （选填“0.02”或“0.04”）；（3）测得7.65cm AB =，9.17cm BC =，则打B 点时物体的瞬时速度为 _____m /s （结果保留两位小数）。

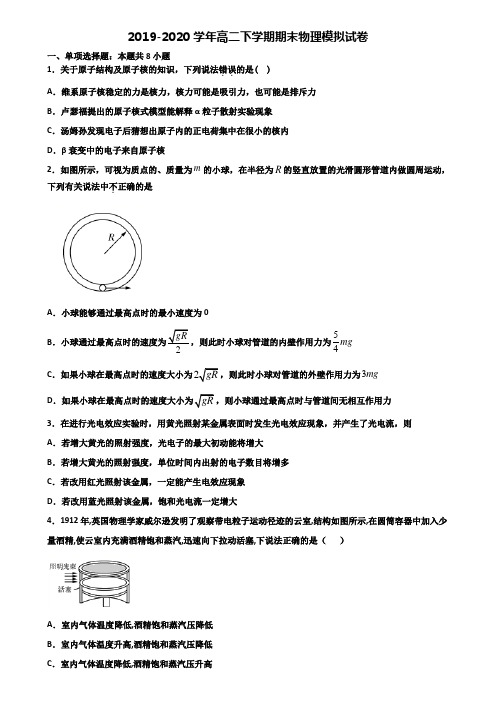

2019-2020学年高二下学期期末物理模拟试卷一、单项选择题：本题共8小题1．关于原子结构及原子核的知识，下列说法错误．．的是( )A．维系原子核稳定的力是核力，核力可能是吸引力，也可能是排斥力B．卢瑟福提出的原子核式模型能解释α粒子散射实验现象C．汤姆孙发现电子后猜想出原子内的正电荷集中在很小的核内D．β衰变中的电子来自原子核2．如图所示，可视为质点的、质量为m的小球，在半径为R的竖直放置的光滑圆形管道内做圆周运动，下列有关说法中不．正确的是A．小球能够通过最高点时的最小速度为0B．小球通过最高点时的速度为gR，则此时小球对管道的内壁作用力为54mgC．如果小球在最高点时的速度大小为2gR，则此时小球对管道的外壁作用力为3mgD．如果小球在最高点时的速度大小为gR，则小球通过最高点时与管道间无相互作用力3．在进行光电效应实验时，用黄光照射某金属表面时发生光电效应现象，并产生了光电流，则A．若增大黄光的照射强度，光电子的最大初动能将增大B．若增大黄光的照射强度，单位时间内出射的电子数目将增多C．若改用红光照射该金属，一定能产生电效应现象D．若改用蓝光照射该金属，饱和光电流一定增大4．1912年,英国物理学家威尔逊发明了观察带电粒子运动径迹的云室,结构如图所示,在圆筒容器中加入少量酒精,使云室内充满酒精饱和蒸汽,迅速向下拉动活塞,下说法正确的是（）A．室内气体温度降低,酒精饱和蒸汽压降低B．室内气体温度升高,酒精饱和蒸汽压降低C．室内气体温度降低,酒精饱和蒸汽压升高D．室内气体温度升高,酒精饱和蒸汽压升高5．一水平抛出的小球落到一倾角为β的斜面上时，其速度方向与斜面垂直，运动轨迹如图中虚线所示。

则小球在竖直方向下落的距离与水平方向通过的距离之比为()A．tanβB．2tanβC．1tanβD．12tanβ6．做简谐振动的物体，当它每次经过同一位置时，可能不同的物理量是()A．位移B．速度C．加速度D．回复力7．氦原子的一个核外电子被电离，形成类氢结构的氮离子，如图所示为氦离子能级的示意图．现有一群这样的氦离子从n=3能级向低能级跃迁的过程中向外发出光子，用该光照射逸出功为4.54eV的金属钠，则()A．这些氦离子总共可辐射出6种不同频率的光子B．由n=3能级跃迁到n=1能级产生的光子频率最小C．若发生光电效应，则光电子的最小初动能为3.06eVD．若发生光电效应，则光电子的最大初动能为43.86eV8．如图所示，理想变压器的原线圈两端接在u＝2202sin100πt（V）的交流电源上，副线圈两端接R＝55Ω的负载电阻，原、副线圈匝数之比为2∶1，电流表、电压表均为理想电表．下列说法正确的是（）A．原线圈中电流表的读数为1AB ．原线圈中的输入功率为2202WC ．副线圈中电压表的读数为1102VD ．副线圈中输出交流电的周期为0.01s 二、多项选择题：本题共4小题9．下列四幅图涉及到不同的物理知识，其中说法正确的是A ．图甲：普朗克通过研究黑体辐射提出能量子的概念，成为量子力学的奠基人B ．图乙：波尔理论指出氢原子能级是分立的，所以原子辐射光子的频率是不连续的C ．图丙：卢瑟福通过分析α粒子散射实验结果，提出了原子的核式结构模型D ．图丁：根据电子束通过铝箔后的衍射图样，可以说明电子具有粒子性10．如图甲，一理想变压器原副线圈的匝数比为2：1；原线圈的电压随时间变化规律如图乙所示副线圈电路中接有灯泡，额定功率为22W ；原线圈电路巾接有电压表和电流表．现闭合开关，灯泡正常发光．若用U 和I 分别表示此时电压表和电流表的读数，则（ ）A ．U=220V ，I=0.1AB ．副线圈输出交流电的频率为100HzC ．灯泡的额定电压为110VD ．原线圈输入电压的瞬时表达式为2202sin100V u t π=11．如图所示，回旋加速器D 形盒的半径为R ，用来加速质量为m ，电量为q 的质子，质子每次经过电场区时，都恰好在电压为U 时并被加速，且电场可视为匀强电场，使质子由静止加速到能量为E 后，由A 孔射出．下列说法正确的是A．D形盒半径R、磁感应强度B不变，若加速电压U越高，质子的能量E将越大B．D形盒半径R、磁感应强度B不变，若加速电压U越高，质子的在加速器中的运动时间将越长C．磁感应强度B不变，若加速电压U不变，D形盒半径R越大、质子的能量E将越大D．D形盒半径R、磁感应强度B不变，若加速电压U越高，质子的在加速器中的运动时间将越短12．下列说法正确的是（）A．当分子间作用力表现为斥力时，分子势能随分子间距离的增大而增大B．昆虫可以停在水面上，主要是液体表面张力的作用C．气体压强的大小跟气体分子的平均动能、分子的密集程度有关D．温度高的物体分子平均动能一定大，内能也一定大三、实验题:共2小题13．借助计算机、力传感器的挂钩与其它物体间的弹力大小能够在屏幕上显示出来．为了探究最大静摩擦力的大小跟哪些因素有关,某同学在老师的指导下做了一系列实验:将滑块平放在长木板上,用力传感器沿长木板水平拉滑块,改变拉力直到将滑块拉动;再在长木板上铺上毛巾,并在滑块上放上砝码,重复前一个过程,得到的图线分别如图甲、乙所示．（1）由图乙知:在1t～2t这段时间内,滑块的运动状是___(填“运动”或“静止”),滑块受到的最大静摩擦力为___(填“1F”或“2F”)．（2）结合甲、乙两图,________(填“能”或“不能”)得出最大静摩擦力与两物体接触面的粗糙程度和接触面的压力均有关的结论．14．在做“用油膜法估测分子大小”的实验中，每310mL油酸酒精溶液中有纯油酸2 mL，用注射器测得1 mL 上述溶液有250滴，则每滴油酸酒精溶液中含有纯油酸的体积为_____mL．在浅盘里倒入约2cm深的水，然后将痱子粉均匀地撒在水面上，如图所示，把1滴该溶液入浅盘里，待水里稳定后，将玻璃板放在浅盘上，用笔在玻璃板上描出油酸的轮廓，再把玻璃板放在坐标纸上，通过数方格数计算出单分子油膜的面积为400cm2，则该油酸分子的直径为________m．若发现痱子粉撒得过多，则实验中得到的油酸分子的直径比油酸分子的真实直径_____________（填“大”或“小”）四、解答题：本题共4题15．如图甲所示，绝缘水平面上有一间距L=lm的金属“U”形导轨，导轨右侧接一R=3Ω的电阻．在“U”形导轨中间虚线范围内存在垂直导轨的匀强磁场，磁场的宽度d=1m，磁感应强度B=0.5T．现有一质量为m=0.1kg，电阻r=2Ω、长为L=1m的导体棒MN以一定的初速度从导轨的左端开始向右运动，穿过磁场的过程中，线圈中的感应电流i随时间t变化的图像如图乙所示．己知导体棒与导轨之间的动摩擦因素μ=0.3，导轨电阻不计，则导体棒MN穿过磁场的过程中，求：（1）MN刚进入磁场时的速度大小；（2）电阻R产生的焦耳热；（3）导体棒通过磁场的时间．16．如图所示，直角边AC长度为d的直角棱镜ABC置于桌面上，D为斜边BC的中点，桌面上的S点发射一条光线经D点折射后，垂直于AB边射出．已知SC＝CD，光线通过棱镜的时间32dtc，c为真空中光速，不考虑反射光线．求：(i)棱镜的折射率n；(ii)入射光线与界面BC间的夹角．17．如图甲所示，平行长直导轨MN、PQ水平放置，两导轨间距L=0.5 m，导轨左端M、P间接有一定值电阻，导体棒ab质量m=0.2 kg，与导轨间的动摩擦因数μ=0.1，导体棒垂直于导轨放在距离左端d=1 m处，导轨和导体棒始终接触良好，电阻均忽略不计.整个装置处在范围足够大的匀强磁场中，t=0时刻，磁场方向竖直向下，此后，磁感应强度B随时间t的变化如图乙所示，在0～3 s内导体棒被固定，3 s后释放导体棒，t=1 s时棒所受到的安培力F=0.05 N.不计感应电流磁场的影响，取重力加速度g=10 m/s²，最大静摩擦力等于滑动摩擦力.(1)求定值电阻的阻值R；(2)若t=4 s时，突然使ab棒获得向右的速度v=20 m/s，求此时导体棒的加速度大小a.18．如图所示，水平面上AB间有一长度x＝6m的凹槽，长度为L＝2m、质量M＝1kg的木板静止于凹槽右侧，木板厚度与凹槽深度相同，水平面左侧有一半径R＝0.2m的竖直半圆轨道，右侧有一个足够长的圆弧轨道，A点右侧静止一质量m1＝0.98kg的小木块。

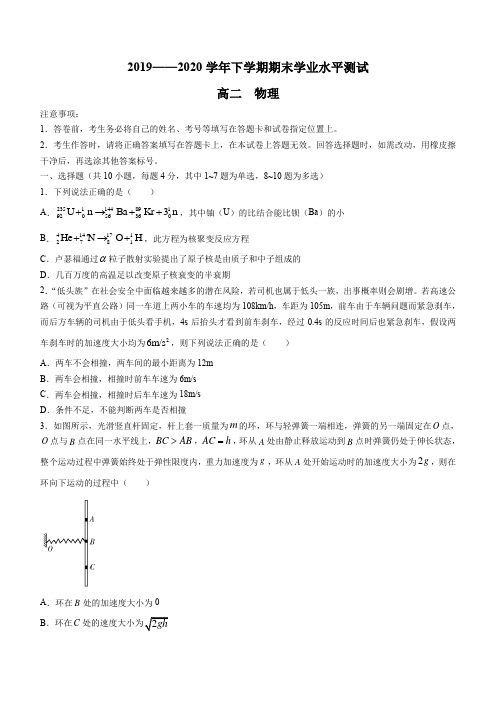

2019——2020学年下学期期末学业水平测试高二 物理注意事项：1．答卷前，考生务必将自己的姓名、考号等填写在答题卡和试卷指定位置上。

2．考生作答时，请将正确答案填写在答题卡上，在本试卷上答题无效。

回答选择题时，如需改动，用橡皮擦干净后，再选涂其他答案标号。

一、选择题（共10小题，每题4分，其中1~7题为单选，8~10题为多选） 1．下列说法正确的是（ ）A ．114489105623592360U n Ba Kr 3n +→++，其中铀（U ）的比结合能比钡（Ba ）的小B ．4141712781He ?N O H +→+，此方程为核聚变反应方程C ．卢瑟福通过α粒子散射实验提出了原子核是由质子和中子组成的D ．几百万度的高温足以改变原子核衰变的半衰期2．“低头族”在社会安全中面临越来越多的潜在风险，若司机也属于低头一族，出事概率则会剧增。

若高速公路（可视为平直公路）同一车道上两小车的车速均为108km/h ，车距为105m ，前车由于车辆问题而紧急刹车，而后方车辆的司机由于低头看手机，4s 后抬头才看到前车刹车，经过0.4s 的反应时间后也紧急刹车，假设两车刹车时的加速度大小均为26m/s ，则下列说法正确的是（ ） A ．两车不会相撞，两车间的最小距离为12m B ．两车会相撞，相撞时前车车速为6m/s C ．两车会相撞，相撞时后车车速为18m/s D ．条件不足，不能判断两车是否相撞3．如图所示，光滑竖直杆固定，杆上套一质量为m 的环，环与轻弹簧一端相连，弹簧的另一端固定在O 点，O 点与B 点在同一水平线上，BC AB >，AC h =，环从A 处由静止释放运动到B 点时弹簧仍处于伸长状态，整个运动过程中弹簧始终处于弹性限度内，重力加速度为g ，环从A 处开始运动时的加速度大小为2g ，则在环向下运动的过程中（ ）A ．环在B 处的加速度大小为0 B ．环在C 2ghC ．环的速度最大的位置在B 、C 两点之间D ．环从B 到C 一直做加速运动4．如图，质量分别为A m 和B m 的两小球带有同种电荷，电荷量分别为A q 和B q ，用绝缘细线悬挂在天花板上。

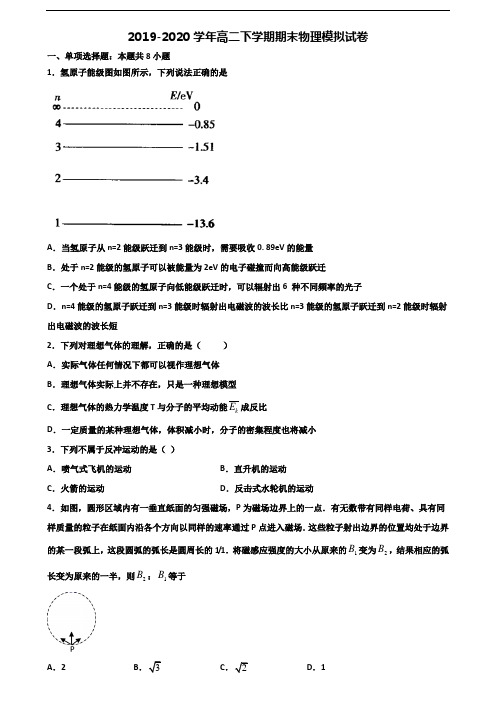

2019-2020学年高二下学期期末物理模拟试卷一、单项选择题：本题共8小题1．氢原子能级图如图所示，下列说法正确的是A ．当氢原子从n=2能级跃迁到n=3能级时，需要吸收0. 89eV 的能量B ．处于n=2能级的氢原子可以被能量为2eV 的电子碰撞而向高能级跃迁C ．一个处于n=4能级的氢原子向低能级跃迁时，可以辐射出6 种不同頻率的光子D ．n=4能级的氢原子跃迁到n=3能级时辐射出电磁波的波长比n=3能级的氢原子跃迁到n=2能级时辐射出电磁波的波长短2．下列对理想气体的理解，正确的是（ ）A ．实际气体任何情况下都可以视作理想气体B ．理想气体实际上并不存在，只是一种理想模型C ．理想气体的热力学温度T 与分子的平均动能k E 成反比D ．一定质量的某种理想气体，体积减小时，分子的密集程度也将减小3．下列不属于反冲运动的是（ ）A ．喷气式飞机的运动B ．直升机的运动C ．火箭的运动D ．反击式水轮机的运动4．如图，圆形区域内有一垂直纸面的匀强磁场，P 为磁场边界上的一点．有无数带有同样电荷、具有同样质量的粒子在纸面内沿各个方向以同样的速率通过P 点进入磁场．这些粒子射出边界的位置均处于边界的某一段弧上，这段圆弧的弧长是圆周长的1/1．将磁感应强度的大小从原来的1B 变为2B ，结果相应的弧长变为原来的一半，则2B ：1B 等于5．质量为1吨的汽车汽车过拱形桥的运动可以看做匀速圆周运动，以20m/s的速度过桥，桥面的圆弧半径为500m，g取9.8m/s2，则汽车过桥面顶点时对桥面的压力是（）A．800N B．9000N C．10000N D．10800N6．力学中，选定下列哪组物理量为国际单位制中的基本物理量()A．力、长度、质量B．力、质量、时间C．长度、力、时间D．长度、质量、时间7．关于光电效应，有如下几种陈述，其中正确的是（）A．金属电子的逸出功与入射光的频率成正比B．光电流的强度与入射光的强度无关C．用不可见光照射金属一定比用可见光照射同种金属产生的光电子的初动能要大D．对于任何一种金属都存在一个“最大波长”，入射光的波长必须小于这个波长，才能产生光电效应8．图为氢原子能级的示意图，现有大量的氢原子处于以n=4的激发态，当向低能级跃迁时辐射出若干不同频率的光．关于这些光下列说法正确的是A．最容易表现出衍射现象的光是由，n=4能级跃迁到n=1能级产生的B．频率最小的光是由n=2能级跃迁到n=1能级产生的C．这些氢原子总共可辐射出3种不同频率的光D．用n=2能级跃迁到n=1能级辐射出的光照射逸出功为6.34eV的金属铂能发生光电效应二、多项选择题：本题共4小题9．两实心小球甲和乙由同一种材料制成，甲球质量大于乙球质量。

2019-2020学年高二下学期期末物理模拟试卷一、单项选择题：本题共8小题1．如图所示，长方形物体各个面与水平地面间的动摩擦因数均相同，使物体以甲、乙、丙三种方式在水平地面上滑行，物体受到的摩擦力分别为F 甲、F 乙、F 丙，则（ ）A ．F F F ==甲乙丙B ．F F F >>甲乙丙C ．F F F <<甲乙丙D ．F F F >>乙甲丙2．带电粒子的电荷量与其质量之比——比荷，是一个重要的物理量．利用带电粒子在电场和磁场中受力后的偏转情况，可以测出它的比荷，下图是测量电子比荷的实验示意图，关于测量原理和测量结果，下列说法中正确的是（ ）A ．当图中金属板D 1、D 2之间未加电场时，射线不偏转，射在屏上P 1点．按图示方向施加电场E 之后，射线发生偏转并射到屏上P 3点B ．为了抵消阴极射线的偏转，使它从重新回到P1，需要在两块金属板之间的区域再施加一个大小合适方向垂直于纸面向里的磁场C ．已知金属板D 1、D 2间的电场强度为E ，做感应强度为B ，为保证电子打在P 点，则电子运动的速度应为B v E= D ．再去掉D1、D2间的电场E ，只保留磁场B ，电子在D 1、D 2之间有磁场的区域会形成一个半径为r 的圆弧，由此测得电子的比荷为2qE m B r 3．甲、乙两物体从同一点出发且在同一条直线上运动，它们的位移—时间（x –t ）图象如图所示，由图象可以得出在0~4 s 内（ ）A．甲、乙两物体始终同向运动B．4 s时甲、乙两物体间的距离最大C．甲的平均速度等于乙的平均速度D．甲、乙两物体间的最大距离为6 m4．1831 年8月，英国物理学家法拉第在经历多次失败后，终于发现了电磁感应现象．法拉第最初发现电磁感应现象的实验装置如图所示，软铁环上绕有A、B两个线圈．关于该实验，下列说法中正确的是（）A．先闭合2S，再闭合1S后，线圈B中有持续的电流产生B．先闭合1S，再闭合2S后，线圈B中有持续的电流产生C．1S，2S均闭合，断开1S瞬间，线圈B中的感应电流向右流过电流表D．1S，2S均闭合，断开1S瞬间，线圈B中的感应电流向左流过电流表5．下列关于“原子质量单位u”的说法中正确的有( )A．1u就是一个氢原子的质量B．1u就是一个中子的质量C．1u是一个碳12原子的质量的十二分之一D．1u 就是931.5MeV的能量6．下列说法正确的是A．将一块晶体敲碎后，得到的小颗粒是非晶体B．由同种元素构成的固体，可能会由于原子的排列方式不同而成为不同的晶体C．晶体不能转化为非晶体，非晶体同样不能转化为晶体D．在熔化过程中，晶体要吸收热量，但温度保持不变，内能也保持不变7．从同一高度由静止落下的玻璃杯,掉在水泥地上易碎,掉在棉花上不易碎,这是因为玻璃杯掉在棉花上时( )A．动量小B．受到作用力大C．动量改变量小D．受到作用力小8．一束绿光照射某金属发生了光电效应，下列说法中正确的是A ．若增加绿光的照射强度，则逸出的光电子最大初动能增大B ．若改用紫光照射，则逸出光电子的最大初动能增大C ．若改用紫光照射，则单位时间内逸出的光电子数目一定增加D ．若改用红光照射，则一定没有光电子逸出二、多项选择题：本题共4小题9．-列简谐横波沿x 轴传播，波速为2m/s ，0t =时刻的波形如图所示，此时平衡位置在处的质点N 正沿y 轴正方向运动，M 、P 两质点平衡位置的坐标分别为、．下列判断正确的是__________ ．A ．该波沿x 轴负方向传播B ．该时刻质点M 的加速度为零C ．质点N 的振动方程为0.2sin ()y t m π=D ．从该时刻开始，经过，质点P 的路程为E.当质点M 在波峰时，质点P 在平衡位置并正沿y 轴正方向运动10．如图所示，在一磁感应强度大小为B 0、方向水平向右的匀强磁场中，有一通电直导线abc 从中点折成夹角为120°的两段（abc 平面位于纸面内），为使两段通电导线ab 、bc 所受安培力大小相等，在纸面内abc 所在区域再加上另一磁感应强度也为B 0的匀强磁场，此时，合磁场的磁感应强度大小变为B ，则（ ）A ．033B B = B ．033B B =C ．0B B =D ．03B B =11．如图所示，半圆柱体Q 放在水平地面上，表面光滑的圆柱体P 放在Q 和墙壁之间，Q 的轴线与墙壁之间的距离为L ，已知Q 与地面间的动摩擦因数0.5μ=，P Q 、横截面半径均为,R P 的质量是Q 的2倍，设最大静摩擦力等于滑动摩擦力.P Q 、均处于静止状态，则（ ）A．L越大，PQ间的作用力越大B．L越大，P对墙壁的压力越小C．L越大，Q受到地面的摩擦力越小D．L的取值不能超过11 5R12．下列说法正确的是________________A．能源在利用过程中有能量耗散，这表明能量不守恒B．没有摩擦的理想热机也不可能把吸收的能量全部转化为机械能C．非晶体的物理性质各向同性而晶体的物理性质都是各向异性D．对于一定量的理想气体，如果压强不变，体积增大，那么它一定从外界吸热E.当分子间作用力表现为斥力时，分子势能随分子间距离的减小而增大三、实验题:共2小题13．如图所示，用“碰撞试验器”可以验证动量守恒定律，即研究两个小球在轨道水平部分碰撞前后的动量关系．（1）图中O点是小球抛出点在地面上的垂直投影．实验时，先让入射球m1多次从斜轨上S位置由静止释放，找到其平均落地点的位置P，测量平抛射程OP，然后，把被碰小球m2静置于轨道的末端，再将入射球m1从斜轨S位置静止释放，与小球m2相撞，并多次重复，接下来要完成的必要步骤是_______．（填选项的符号）A．用天平测量两个小球的质量m1、m2B．测量小球m1开始释放高度h和抛出点距地面的高度HC．分别找到m1、m2相碰后平均落地点的位置M、ND．测量平抛射程OM、ON（2）若两球相碰前后的动量守恒，则表达式可表示为_____（用（1）问中测量的量字母表示）（3）若m1=45.0g、m2=9.0g、OP=46.20cm,则ON可能的最大值为_____cm．14．一多用电表的工作状态如图所示，则此时的测量值为________________，如果选择开关指在底部250挡，则此时的测量值为________________，选择开关指在底部10挡的测量值应该是____________，选择开关指在左侧100挡处测量值应该为____________________，如果指在左侧10挡处测量值应该为________________，在测量电阻时，要想使指针向左侧偏转一些，应该把选择开关换选________的挡位(填“更大”或“更小”)，而在换挡之后重新测量之前要重新进行________．四、解答题：本题共4题15．如图所示，MN为竖直放置的光屏，光屏的左侧有半径为R、折射率为3的透明半球体，O为球心，轴线OA垂直于光屏，O至光屏的距离332OA R=，一细束单色光垂直射向半球体的平面，在平面的入射为B，12OB R=，求：（1）光线从透明半球体射出时，出射光线偏离原方向的角度；（2）光线在光屏形成的光斑到A点的距离．16．如图所示,①为某一列简谐波t=t0时的波形图象,②是这列波上P点从这一时刻起的振动图象,试讨论。

2019-2020学年高二下学期期末物理模拟试卷一、单项选择题：本题共8小题1．随着科学的发展与生活水平的提高，传感器已经进入日常生活。

如图所示为某居住小区门口利用光敏电阻设计的行人监控装置，为光敏电阻（随光照强度的增强，阻值减小）、为定值电阻，接监控装置。

则下列说法正确的是①当有人通过遮蔽光线时，之间的电压升高 ②当有人通过遮蔽光线时，之间的电压降低 ③当仅増大的阻值时，之间的电压升高 ①当仅减小的阻值时，之间的电压升高 A ．①③ B ．①④C ．②③D ．②④ 2．以下说法不正确的是( )A ．玻璃管的裂口烧熔后会变钝是表面张力的作用引起的B ．一种液体是否浸润某种固体，与这两种物质的性质都有关系C ．做油膜法估测分子直径的实验时，要先撒痱子粉再滴入酸酒精溶液D ．只要知道某种物质的摩尔体积和分子体积，就可以计算出阿伏加德罗常数3．如图所示，质量为M 的斜劈置于光滑的水平地面上，一质量为m 的滑块以初速度v 0沿斜劈向上滑行，它们在相互作用的过程中，当斜劈的速度达到最大值时，对应的是下列情况中的( )A ．滑块在到达斜劈的最高位置时B ．滑块从斜劈上开始下滑时C ．滑块与斜劈速度相等时D ．滑块与斜劈开始分离时4．物理学史上3个著名的核反应方程：73Li 2x y +→、141778N O y x +→+、91246Be C y z +→+，方程式中x 、y 和z 是3种不同粒子，则x 是A ．中子B ．电子C ．α粒子D ．质子5．小明和小华操控各自的玩具赛车甲、乙在小区平直的路面上做直线运动，t=0时刻两赛车恰好并排，此正确的是A ．甲做匀速运动，且2/v m s =甲B ．乙做匀加速运动，加速度21/a m s =C ．t=1s 时，甲、乙两赛车相遇D ．t=2s 时，甲、乙两赛车相遇6．如图所示，纸面内有一矩形导体闭合线框abcd ，ab 边长大于bc 边长，置于垂直纸面向里、边界为MN 的匀强磁场外，线框两次匀速地完全进入磁场，两次速度大小相同，方向均垂直于MN ．第一次ab 边平行MN 进入磁场，线框上产生的热量为Q 1，通过线框导体横截面积的电荷量为q 1；第二次bc 边平行于MN 进入磁场，线框上产生的热量为Q 2，通过线框导体横截面的电荷量为q 2，则（ ）A ．Q 1＞Q 2，q 1=q 2B ．Q 1＞Q 2，q 1＞q 2C ．Q 1=Q 2，q 1=q 2D ．Q 1=Q 2，q 1＞q 27．下列叙述中的物理单位不属于国际单位制中力学基本单位的是（ ）A ．张阿姨买了一袋苹果质量是5kgB ．王叔叔的茶杯高度是20cmC ．梁老师的身高是1.78mD ．应同学百米跑的成绩是11.23s8．以下说法中正确的是A ．伽利略利用斜面“冲淡”时间，巧妙地研究自由落体规律B ．法拉第首先用电场线形象地描述电场C ．光电效应中，光电子的最大初动能与入射光频率成正比D ．太阳内发生的核反应方程是二、多项选择题：本题共4小题9．两电荷量分别为q 1和q 2的点电荷放在x 轴上的O 、M 两点，两电荷连线上各点电势φ随x 变化的关系如图所示，其中A 、N 两点的电势为零，ND 段中C 点电势最高，则A．C点的电场强度大小为零B．A点的电场强度大小为零C．NC间场强方向沿x轴正方向D．将一负点电荷从N点移到D点，电场力先做正功后做负功10．如图所示，直线OAC为某一直流电源的总功率P总随电流I变化的图线，抛物线OBC为该电源内部热功率P r随电流I变化的图线，则根据图线可知（）A．电源电动势为6VB．电源内阻为1.5WC．当电路中电流为1A时，外电路电阻为1.5WD．在O®C过程中，电源输出功率不变11．有质量相同的氢气与氮气，已知氢气的温度比氮气的温度高，则（）A．氢气的内能比氮气的内能大B．氢气含的热量比氮气含的热量多C．氢气中每个分子的速率都比氮气分子的速率大D．将两种气体混合，达到热平衡时，两种气体的温度一样高12．如图所示，长木板A放在光滑的水平面上，质量为m＝4kg的小物体B以水平速度v0＝2m/s滑上原来静止的长木板A的表面，由于A、B间存在摩擦，之后A、B速度随时间变化情况如图乙所示，取g=10m/s2，则下列说法正确的是()A．木板A获得的动能为2JB．系统损失的机械能为2JC．A、B间的动摩擦因数为0.113．在研究电磁感应现象的实验中所用的器材如图所示．它们是： ①电流计 ②直流电源 ③ 带铁芯（图中未画出）的线圈 A ④线圈 B ⑤ 电键 ⑥ 滑动变阻器（1）试按实验的要求在实物图上连线（图中已连好一根导线）．（2）怎样才能使线圈B 中有感应电流产生？试举出两种方法：①________________；②_____________．14．如图甲所示为热敏电阻的R t -图象，图乙为用此热敏电阻R 和继电器组成的一个简单恒温箱温控电路，继电器线圈的电阻为200.Ω当线圈中的电流大于或等于20mA 时，继电器的衔铁被吸合.为继电器线圈供电电池的电动势8E V =，内阻可以不计.图中的“电源”是恒温箱加热电源．(1)图甲说明热敏电阻的阻值随着温度的升高______ (填“增大”.“减小”或“不变”)；(2)应该把恒温箱内加热器接______ 端.(填“AB”或“CD”)；(3)如果要使恒温箱内的温度保持100℃，滑动变阻器1R 接入电路的电阻值为______ .Ω四、解答题：本题共4题15．如图所示，半圆表示一半径为R 的半圆柱玻璃体的横截面，以圆心O 为坐标原点建立直角坐标系．现有一束平行光垂直于y 轴射人半圆柱玻璃体，其中从A 点入射的光线通过玻璃体后，与x 轴交于P 点，已知OA=12R ，3R ．（1）求该玻璃体的折射率；（2）使垂直于y轴入射的光都能从玻璃柱圆弧面射出，求入射点的范围．16．人的体温是由“下丘脑”中特殊神经细胞监察和控制的，这些神经就像一个温度传感器，对人体血液的温度很敏感．当流过“下丘脑”的血液的温度高于正常值时，它促使人体散热机制活跃起来，使人出汗．轻量级举重运动员参赛前常在高温、高湿的环境中通过大量汗达到减少体重的目的．如果一位体重M = 60 kg的运动员在某次训练的排汗量是m = 0.21 kg，而且这些汗水都从运动员身上蒸发掉了而没有流掉，这将导致运动员的体温降低Δt多少？已知常温下水的汽化热是L = 2.4×106 J/kg，人体的主要成分是水，可以认为人体的比热容与水的比热容相等为c = 4.2×103 J/(kg·℃)．17．在一个侧壁和底部都不透光的圆柱体容器底部固定一个单色点光源，用一个不透光、半径为r的圆形薄板盖在点光源上，现缓慢向容器中加入清水，板随水面上浮，直到刚有光线从水面射出，停止加水．量出此时水面到容器底部的高度为h．已知点光源与薄板圆心始终在同一竖直线上，光在真空中的速度为c．求：(1)该单色光在水中的折射率n；(2)从水面射出的光在水中的传播时间．18．如图所示，质量M=1kg的长木板静止在光滑的水平面上，有一个质量m=0.2 kg的可看做质点的物体以6 m/s的水平初速度从木板的左端冲上木板，在木板上滑行了2 s后与木板保持相对静止，求：(1)木板获得的速度；(2)物体与木板间的动摩擦因数；(3)在此过程中产生的热量；(4)物体与木板的相对位移．参考答案一、单项选择题：本题共8小题1．C【解析】【详解】AB. R1为光敏电阻，有光照射时，电阻减小，当有人通过而遮蔽光线时，R1的阻值变大，回路中的电流减小，之间的电压降低，故①项错误，②项正确；则A，B均错误.CD.由闭合电路欧姆定律得，当仅增大R 2的阻值时，电路中的电流减小，之间的电压升高，故③项正确；当仅减小R 2的阻值时，电路中的电流增大，之间的电压降低，故④项错误，则C项正确，D错误.2．D【解析】【分析】【详解】A．由于熔融的液态玻璃存在表面张力，使表面收缩，表面积变小，因此玻璃细杆顶端被烧熔后变成圆形，与表面张力有关．故A说法正确，不符合题意；B．浸润与不浸润与两种接触物质的性质有关；水可以浸润玻璃，但是不能浸润石蜡，这个现象表明一种液体是否浸润某种固体与这两种物质的性质都有关系．故B说法正确，不符合题意；C．为了使油酸分子紧密排列，同时更便于测量面积，实验时先将痱子粉均匀洒在水面上，再把一滴油酸酒精溶液滴在水面上，C说法正确，不符合题意；D．知道气体的摩尔体积和阿伏伽德罗常数可以计算出每个气体分子占据的平均空间，但不是分子的体积，故不可以计算出阿伏加德罗常数，故D错误．综上分析，D说法不正确，符合题意．故选D。

2019-2020学年高二下学期期末物理模拟试卷一、单项选择题：本题共8小题1．当两分子间距为时，它们之间的引力和斥力相等。

关于分子之间的相互作用，下列说法错误的是A．当两个分子间的距离等于时，分子势能最小B．在两个分子间的距离由很远逐渐减小到的过程中，分子间作用力的合力一直增大C．在两个分子间的距离由很远逐渐减小到的过程中，分子间的斥力一直在增大D．在两个分子间的距离由逐渐减小的过程中，分子间作用力的合力一直增大2．关于液体的表面张力，下面说法正确的是A．表面张力是液体内各部分间的相互作用B．表面张力的方向总是沿液体表面分布的C．表面张力的方向总是垂直液面，指向液体内部D．小昆虫能在水面上自由走动与表面张力无关3．若有A、B、C三辆汽车同时同地出发沿笔直公路行驶，它们运动的情况在图象中如图所示，则在20 s内，它们的平均速度关系为( )A．B．C．D．4．如图所示，发射地球同步卫星时，先将卫星发射至近地圆轨道1，然后经点火将卫星送入椭圆轨道2，然后再次点火，将卫星送入同步轨道3.轨道1、2相切于Q点，2、3相切于P点，则当卫星分别在1、2、3轨道上正常运行时，下列说法中正确的是( ).A．卫星在轨道3上的速率大于在轨道1上的速率B．卫星在轨道3上的角速度大于在轨道1上的角速度C．卫星在轨道1上经过Q点时的加速度大于它在轨道2上经过Q点时的加速度D．卫星在轨道2上经过P点时的加速度等于它在轨道3上经过P点时的加速度5．在相同的时间内，某正弦交变电流通过一阻值为100 Ω的电阻产生的热量，与一电流3 A的直流电通过同一阻值的电阻产生的热量相等，则()A．此交变电流的有效值为3 A，最大值为32AB．此交变电流的有效值为32A，最大值为6 AC．电阻两端的交流电压的有效值为300 V，最大值不确定D．电阻两端的交流电压的有效值为3002V，最大值为600 V6．下列关于交变电流的说法正确的是()A．若交变电流的峰值为5 A，则它的最小值为－5 AB．用交流电流表测交变电流时，指针来回摆动C．我国工农业生产和生活用的交变电流频率为50 Hz，故电流方向每秒改变100次D．正弦交变电流i＝20sin 10πtA的峰值为20 A，频率为100 Hz7．某同学用如图(甲)所示的电路研究光电效应中电子发射的情况与光照强度、光的频率等物理量之间的关系．阴极K和阳极A是密封在真空玻璃中的两个电极，K在受到光照射时能够发射光电子．K、A之间的电压大小可以调节，电源极性也可以对调．当分别用a、b、c三束不同的光照射阴极K，得到的I-U关系分别如图(乙)中a、b、c三条曲线所示．下列关于三束光的频率ν、三束光的强度E大小关系，正确的是A．νa>νb>νc，E a>E b>E c B．νa>νb>νc，E a=E c<E bC．νb>νa=νc，E a >E c ，E b> E c D．νa<νb<νc，E a<E b<E c8．两木块A、B质量分别为m、M，用劲度系数为k的轻弹簧连在一起，放在水平地面上，如图所示，用外力将木块A压下一段距离静止，释放后A上下做简谐振动。

2019-2020学年高二下学期期末物理模拟试卷一、单项选择题：本题共8小题1．如图所示为氢原子的能级图，下列说法正确的是A ．用能量为13.06eV 的光子照射一群处于基态氢原子，最多能辐射出10种不同频率的光子B ．用能量为12.70eV 的光子照射一群处于基态氢原子，最多能辐射出6种不同频率的光子C ．用能量为12.09eV 的光子照射一群处于今天氢原子，最多能辐射出2种不同频率的光子D ．用能量为12.85eV 的电子碰撞一个处于基态氢原子，可使氢原子电离2．质量为2kg 的小车以2m/s 的速度沿光滑的水平面向右运动，若将质量为2kg 的砂袋以3m/s 的速度迎面扔上小车，则砂袋与小车一起运动的速度的大小和方向是 ( )A ．2.6m/s ，向右B ．2.6m/s ，向左C ．0.5m/s ，向左D ．0.8m/s ，向右3．如图为远距离输电示意图，两变压器均为理想变压器，升压变压器T 的原、副线圈匝数分别为n 1、n 2，在T 的原线圈两端接入一电压sin m u U t ω=的交流电源sin m u U t ω=，若输送电功率为P ，输电线的总电阻为2r ，不考虑其他因素的影响，则输电线上损失的电压为：A ．22m P r UB ．2m P r UC ．1222m n P r U nD ．2122m n P r U n 4．关于近代物理，下列说法正确的是（ ）A ．射线是高速运动的氦原子B ．核聚变反应方程，表示质子 C ．从金属表面逸出的光电子的最大初动能与照射光的频率成正比D ．玻尔将量子观念引入原子领域，其理论能够解释氦原子光谱的特征5．下列说法正确的是( )A．爱因斯坦在光的粒子性的基础上，建立了光电效应方程B．康普顿效应表明光子只具有能量，不具有动量C．波尔的原子理论成功地解释了所有原子光谱的实验规律D．德布罗意指出微观粒子的动量越大，其对应的波长就越长6．一质点自x轴原点出发，沿正方向以加速度a加速，经过t0时间速度变为v0，接着以加速度a运动，当速度变为时，加速度又变为a，直至速度变为时，加速度再变为a，直到速度为··，其v–t图象如图所示，则下列说法正确的是A．质点运动过程中离原点的最大距离为v0t0B．质点一直沿x轴正方向运动C．质点最终静止在原点D．质点在x轴上的整个运动过程就是一个匀变速直线运动7．如图所示，理想变压器的原、副线圈匝数比为1:10,副线圈接一阻值为100 Ω的定值电阻,电压表和电流表对电路的影响可忽略不计，当输入电压增加10 V时，下列说法正确的是A．电压表V增大1 VB．电流表A 2增大C．电流表A1增大0.1 AD．输入功率大于100W8．在杨氏干涉实验中,从两个狭缝到达像屏上的某点的光走过的路程相等,该点即为中央亮条纹的位置(即k=0对应的那条亮条纹),双缝屏上有上下两狭缝,设想在双缝屏后用一块极薄的玻璃片遮盖上方的缝,则屏上中央亮条纹的位置将( ）A．向上移动B．向下移动C．不动D．可能向上移动，也可能向下移动二、多项选择题：本题共4小题9．如图所示，质量均为M的物块A、B叠放在光滑水平桌面上，质量为m的物块C用跨过轻质光滑定滑轮的轻绳与B连接，且轻绳与桌面平行，A、B之间的动摩擦因数为μ，设最大静摩擦力等于滑动摩擦力，重力加速度大小为g，下列说法正确的是（）A．物块A运动的最大加速度为B．轻绳对定滑轮的作用力为C．若物块A、B未发生相对滑动，物块A受到的摩擦力为D．要使物块A、B发生相对滑动，应满足关系10．下列说法中错误的是A．相对论认为空间和时间与物质的运动状态无关B．物体做受迫振动的周期，与物体的固有周期无关C．声源与观察者相互靠近时，观察者接收的频率大于声源振动的频率D．由麦克斯韦电磁场理论可知，变化的电场周围一定可以产生变化的磁场11．下列说法正确的是（）A．水在涂有油脂的玻璃板上能形成水珠，而在干净的玻璃板上却不能．这是因为油脂使水的表面张力增大的缘故B．在毛细现象中，毛细管中的液面有的升高，有的降低，这与液体的种类和毛细管材质有关C．彩色液晶显示器利用了液晶的光学性质具有各向异性的特点D．温度升高时，饱和汽压增大；在相对湿度相同的情况下，夏天比冬天的绝对湿度大12．一定质量的理想气体从状态a开始，经历三个过程ab、bc、ca回到原状态，其V﹣T图象如图所示，p a、p b、p c分别表示状态a、b、c的压强，下列判断正确的是（）A．过程ab中气体一定吸热B．p c＝p b＞p aC．过程bc中分子势能不断增大D．过程bc中每一个分子的速率都减小E.过程ca中气体吸收的热量等于对外做的功三、实验题:共2小题13．某实验小组要做“探究小车所受外力与加速度关系”的实验，采用的实验装置如图1所示。
