镁铝双金属连接及界面微观结构
- 格式:pdf
- 大小:6.00 KB
- 文档页数:2

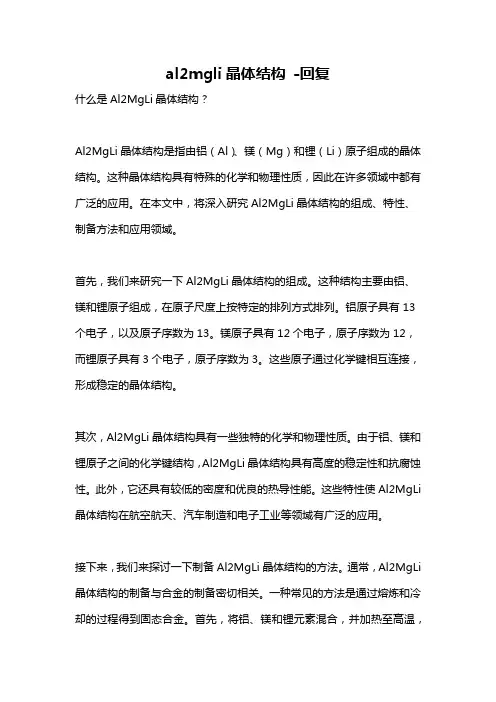

al2mgli晶体结构-回复什么是Al2MgLi晶体结构?Al2MgLi晶体结构是指由铝(Al)、镁(Mg)和锂(Li)原子组成的晶体结构。
这种晶体结构具有特殊的化学和物理性质,因此在许多领域中都有广泛的应用。
在本文中,将深入研究Al2MgLi晶体结构的组成、特性、制备方法和应用领域。
首先,我们来研究一下Al2MgLi晶体结构的组成。
这种结构主要由铝、镁和锂原子组成,在原子尺度上按特定的排列方式排列。
铝原子具有13个电子,以及原子序数为13。
镁原子具有12个电子,原子序数为12,而锂原子具有3个电子,原子序数为3。
这些原子通过化学键相互连接,形成稳定的晶体结构。
其次,Al2MgLi晶体结构具有一些独特的化学和物理性质。
由于铝、镁和锂原子之间的化学键结构,Al2MgLi晶体结构具有高度的稳定性和抗腐蚀性。
此外,它还具有较低的密度和优良的热导性能。
这些特性使Al2MgLi 晶体结构在航空航天、汽车制造和电子工业等领域有广泛的应用。
接下来,我们来探讨一下制备Al2MgLi晶体结构的方法。
通常,Al2MgLi 晶体结构的制备与合金的制备密切相关。
一种常见的方法是通过熔炼和冷却的过程得到固态合金。
首先,将铝、镁和锂元素混合,并加热至高温,使其熔化。
然后,冷却合金使其重新固化,形成Al2MgLi晶体结构。
此外,还可以使用粉末冶金技术来制备Al2MgLi晶体结构。
在这种方法中,将铝、镁和锂的粉末混合,并通过加热和压制的过程,使其形成固体合金。
最后,我们来讨论一下Al2MgLi晶体结构的应用领域。
由于其独特的化学和物理性质,Al2MgLi晶体结构在多个领域中都有广泛的应用。
在航空航天领域,Al2MgLi晶体结构被用于制造轻质高强度材料,如飞机外壳和发动机部件。
在汽车制造领域,Al2MgLi晶体结构可以用于制造高效节能的车身结构。
在电子工业中,Al2MgLi晶体结构也被用于制造高性能电子元件,如半导体器件和集成电路。
mg-al ldh 结构式mg-al ldh结构式一、引言Mg-Al LDH,全称为镁铝水滑石(Magnesium-Aluminum Layered Double Hydroxide),是一种层状双金属氢氧化物。
其分子结构由镁离子(Mg2+)和铝离子(Al3+)通过氧化物离子(OH-)连接而成。
本文将对Mg-Al LDH的结构式进行详细介绍。
二、Mg-Al LDH的结构式Mg-Al LDH的结构式可用[Mg1-xAlx(OH)2](An-)x/n·mH2O来表示,其中An-表示阴离子,m表示水分子的数目。
此结构式中的x 通常为0.2-0.3,表示镁和铝的摩尔比例。
三、结构解析Mg-Al LDH的结构由正交晶系的层状结构组成。
每个层由镁和铝的氢氧化物层交替排列而成,氢氧化物层之间由水分子和阴离子填充。
层状结构使得Mg-Al LDH具有较大的比表面积,有利于物质的吸附和储存。
四、层间离子交换Mg-Al LDH的层间可以通过离子交换反应进行改性。
由于层状结构的存在,Mg-Al LDH能够吸附并释放不同的离子。
例如,当Mg-Al LDH与阴离子A-接触时,阴离子A-可以进入层间并与层内的OH-进行交换。
这种层间离子交换的特性使得Mg-Al LDH在催化、分离和药物控释等领域具有广泛的应用前景。
五、应用领域1. 催化剂:Mg-Al LDH可以作为催化剂的载体,通过调控层间离子交换反应,实现对催化剂活性和选择性的调控。
例如,将过渡金属离子掺杂到Mg-Al LDH的层间,可以制备高效的催化剂,用于有机合成反应等领域。
2. 吸附剂:由于Mg-Al LDH具有较大的比表面积和层间离子交换的特性,可以用作吸附剂,用于吸附有机污染物、重金属离子等。
通过调控Mg-Al LDH的结构和成分,可以实现对特定污染物的高效吸附和去除。
3. 药物控释:Mg-Al LDH的层状结构和层间离子交换的特性使其成为一种理想的药物控释材料。
镁基复合材料的微观结构及其力学性能研究随着科学技术的迅速发展,高性能材料已成为制造业的重要组成部分。
在工业和军事应用领域,镁基复合材料越来越受到人们的关注。
镁是一种轻质、高强度、高刚度的金属材料,但其化学稳定性不足。
因此,增强镁基复合材料的强度和刚度已成为近年来研究的热点。
本文将从镁基复合材料微观结构和力学性能两个方面介绍镁基复合材料的研究现状。
一、镁基复合材料的微观结构1. 镁基复合材料的基本组成镁基复合材料通常由基础镁中加入增强剂、增塑剂和助熔剂等组成。
其中,增强剂可为碳纤维、陶瓷纤维、金属纤维等。
增塑剂和助熔剂通常使用聚合物、化合物等材料。
2. 镁基复合材料的微观结构镁基复合材料的微观结构有助于了解材料的性能。
观察镁基复合材料的断口可以发现,增强剂和基质之间的结合通常采用机械锚定或化学键合。
通过扫描电镜、透射电镜等技术,可以详细观察到增强剂和基质之间的界面结构、固相反应以及热处理过程中的演化过程。
二、镁基复合材料的力学性能研究1. 镁基复合材料的力学性能镁基复合材料的强度和刚度取决于增强剂的类型和质量。
大多数研究表明,增强剂的体积分数越高,材料的强度和刚度越大。
但是,增强剂的高体积分数会导致材料的韧性和初开裂载荷降低。
2. 镁基复合材料的疲劳性能在工程应用中,材料的疲劳性能是至关重要的。
研究表明,增强剂的体积分数和载荷周期数对材料的疲劳寿命有重要影响。
增强剂的高体积分数可以提高疲劳寿命,但载荷周期数的增加会导致材料的疲劳寿命降低。
三、结论镁基复合材料具有轻质、高强度、高刚度和良好的耐腐蚀性,是一种开发价值很大的新型材料。
其微观结构决定了其力学性能,因此加强镁基复合材料的结合方式和优化增强剂的体积分数是未来研究的重点。

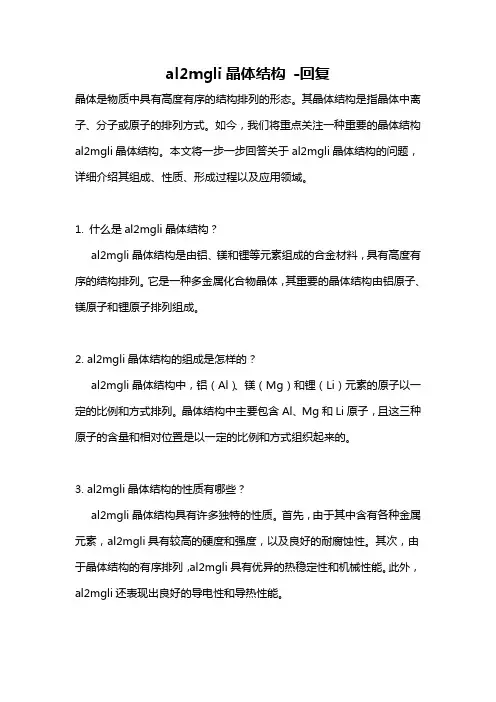

al2mgli晶体结构-回复晶体是物质中具有高度有序的结构排列的形态。
其晶体结构是指晶体中离子、分子或原子的排列方式。
如今,我们将重点关注一种重要的晶体结构al2mgli晶体结构。
本文将一步一步回答关于al2mgli晶体结构的问题,详细介绍其组成、性质、形成过程以及应用领域。
1. 什么是al2mgli晶体结构?al2mgli晶体结构是由铝、镁和锂等元素组成的合金材料,具有高度有序的结构排列。
它是一种多金属化合物晶体,其重要的晶体结构由铝原子、镁原子和锂原子排列组成。
2. al2mgli晶体结构的组成是怎样的?al2mgli晶体结构中,铝(Al)、镁(Mg)和锂(Li)元素的原子以一定的比例和方式排列。
晶体结构中主要包含Al、Mg和Li原子,且这三种原子的含量和相对位置是以一定的比例和方式组织起来的。
3. al2mgli晶体结构的性质有哪些?al2mgli晶体结构具有许多独特的性质。
首先,由于其中含有各种金属元素,al2mgli具有较高的硬度和强度,以及良好的耐腐蚀性。
其次,由于晶体结构的有序排列,al2mgli具有优异的热稳定性和机械性能。
此外,al2mgli还表现出良好的导电性和导热性能。
4. al2mgli晶体结构是如何形成的?首先,制备al2mgli晶体结构需要纯度较高的铝、镁和锂元素。
然后,在一定的温度和压力条件下,将这些元素加热至熔化状态,并进行适当的混合和搅拌。
随后,进行晶体生长过程,通过控制温度和冷却速率等参数,使原子按照特定的方式排列形成晶体结构。
5. al2mgli晶体在哪些领域有应用?al2mgli晶体结构由于其优异的性能,被广泛应用于多个领域。
例如,由于其高强度和耐腐蚀性,al2mgli被用作航空航天、汽车制造等领域的结构材料。
此外,由于al2mgli具有较好的导电性和导热性,它还可以用作电子器件和散热器件的材料。
总结起来,al2mgli晶体结构是由铝、镁和锂等元素组成的合金材料,具有高度有序的结构排列。

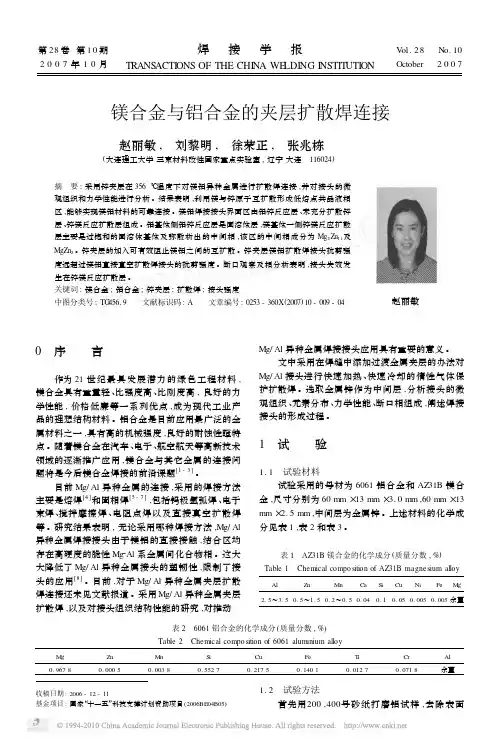

收稿日期:2006-12-11基金项目:国家“十一五”科技支撑计划资助项目(2006BE04B05)镁合金与铝合金的夹层扩散焊连接 赵丽敏, 刘黎明, 徐荣正, 张兆栋 (大连理工大学三束材料改性国家重点实验室,辽宁大连 116024)摘 要:采用锌夹层在356℃温度下对镁铝异种金属进行扩散焊连接,并对接头的微观组织和力学性能进行分析。
结果表明,利用镁与锌原子互扩散形成低熔点共晶液相区,能够实现镁铝材料的可靠连接。
镁铝焊接接头界面区由铝锌反应层、未充分扩散锌层、锌镁反应扩散层组成。
铝基体侧铝锌反应层是固溶体层,镁基体一侧锌镁反应扩散层主要是过饱和的固溶体基体及弥散析出的中间相,该区的中间相成分为Mg 2Zn 11及MgZn 2。
锌夹层的加入可有效阻止镁铝之间的互扩散。
锌夹层镁铝扩散焊接头抗剪强度远超过镁铝直接真空扩散焊接头的抗剪强度。
断口观察及相分析表明,接头失效发生在锌镁反应扩散层。
关键词:镁合金;铝合金;锌夹层;扩散焊;接头强度中图分类号:TG 456.9 文献标识码:A 文章编号:0253-360X (2007)10-009-04赵丽敏0 序 言作为21世纪最具发展潜力的绿色工程材料,镁合金具有重量轻、比强度高、比刚度高,良好的力学性能,价格低廉等一系列优点,成为现代工业产品的理想结构材料。
铝合金是目前应用最广泛的金属材料之一,具有高的机械强度,良好的耐蚀性瞪特点。
随着镁合金在汽车、电子、航空航天等高新技术领域的逐渐推广应用,镁合金与其它金属的连接问题将是今后镁合金焊接的前沿课题[1-3]。
目前Mg/Al 异种金属的连接,采用的焊接方法主要是熔焊[4]和固相焊[5-7],包括钨极氩弧焊、电子束焊、搅拌摩擦焊、电阻点焊以及直接真空扩散焊等。
研究结果表明,无论采用哪种焊接方法,Mg/Al 异种金属焊接接头由于镁铝的直接接触,结合区均存在高硬度的脆性Mg 2Al 系金属间化合物相。
这大大降低了Mg/Al 异种金属接头的塑韧性,限制了接头的应用[8]。
Mg/Al 液固双金属复合材料的界面及相组成赵成志;李增贝;张贺新;杜德顺;符策鹄;余娇娇【摘要】针对单一镁合金耐蚀性差的问题,利用液固复合法制备了Mg/Al双金属复合材料,采用光学显微镜( OM)、扫描电镜(SEM)、能谱分析(EDS)以及X 射线衍射(XRD)对材料界面组织和相组成进行了分析。
试验结果表明:当以AZ91D为浇注金属,浇注温度为660~680℃时,炉冷、双金属AZ91D和Zl105可获得良好的冶金结合界面;合金界面共分为5个明显区域,镁合金基体侧为Mg基固溶体和Mg17 Al12,铝合金基体侧为铝基固溶体和Al3 Mg2,界面中间区域则为Al3 Mg2和弥散析出的中间相Mg2 Si。
%In order to solve the problem of poor corrosion resistance of the single magnesium material, the Mg/Al bimetal composite was prepared by the liquid-solid compound processing method.The interface and phase constitu-ents of this composite were analyzed by optical microscope ( OM) , scanning electron microscope ( SEM) , energy dispersive spectrometer (EDS), and Xr-ay diffraction (XRD).The test results indicated that AZ91D and ZL105 can combine well when AZ91D is used as the molten metal.This is achieved by setting pouring temperature in the range from 660℃to 680℃and then cooling in the furnace.There are five new phase layers in the interface transi-tion zone:the Mg-based layer is composed of solid solution of Mg and Mg17 Al12 , the Al-based layer is composed of solid solution of Al and Al3 Mg2 , and in the middle of layer there are Mg2 Al3 and precipitated middle phased Mg2 Si.【期刊名称】《哈尔滨工程大学学报》【年(卷),期】2014(000)011【总页数】5页(P1446-1450)【关键词】Mg/Al双金属;复合材料;液固复合法;界面结合;显微组织【作者】赵成志;李增贝;张贺新;杜德顺;符策鹄;余娇娇【作者单位】哈尔滨工程大学材料科学与化学工程学院,黑龙江哈尔滨150001;哈尔滨工程大学材料科学与化学工程学院,黑龙江哈尔滨150001;哈尔滨工程大学材料科学与化学工程学院,黑龙江哈尔滨150001;哈尔滨工程大学材料科学与化学工程学院,黑龙江哈尔滨150001;哈尔滨工程大学材料科学与化学工程学院,黑龙江哈尔滨150001;哈尔滨工程大学材料科学与化学工程学院,黑龙江哈尔滨150001【正文语种】中文【中图分类】TB331随着工业生产的迅速发展,单一材料制造的零件已远远不能满足人们在生产过程中的诸多需要。
镁铝双金属连接及界面微观结构
面对日益严峻的环境污染以及能源危机,汽车的轻量化越来越重要,而轻质的镁、铝合金成为实现汽车轻量化,达到节能环保目标的首选材料。
固-液复合铸造的方式是制造形状复杂的汽车气缸体的一种非常简单有效的手段。
本课题是以镁合金AZ91D和铝合金ZL105为基本材料,实验前在铝合金基体上采用基本预处理、化学浸锌、电镀锌以及热浸锡等四种处理方法,并设计浇注温度、保温温度、保温时间等铸造参数,通过固-液复合铸造的方法使镁、铝合金连接起来。
铸造实验完毕后通过金相观察、扫描能谱分析、显微硬度分析以及
XRD物相分析,详细地了解连接界面的组织构成及分布,通过数据分析探究界面
行为和镁铝双金属连接的机理。
结果表明:在一定的温度和时间下保温,镁铝双金属可以通过在铝基体上进
行基本预处理、化学浸锌、电镀锌以及热浸锡等方法以固-液复合铸造的方式连接起来。
镁铝合金之间主要是通过扩散、反应相变两种机制互相结合而连接起来的。
扫描、能谱以及XRD物相数据分析表明:对于保温30min的试样,保温30min 基本预处理试样从AZ91D镁合金至ZL105铝合金之间的界面组织过渡区可分为3个小的扩散过渡区,其主要组织为:δ-Mg固溶体+Mg17Al12相→Mg17Al12相
+Mg2Al3相+Mg2Si相→Mg2Al3相+Mg2Si相+α-Al固溶体;而保温30min化学浸锌与电镀锌试样的过渡区组织却有着很大的差别,其含有保温30min基本预处理试样中不具有的β-Zn固溶体,而保温30min基本预处理试样却含有保温30min 化学浸锌和电镀锌试样中不具有的Mg2Al3相及Mg2Si相,这表明化学浸镀或者电镀的Zn层限制了 Al元素及Si元素的扩散。
此外,在扩散层厚度方面:基本预处
理试样的2mm>化学浸锌试样的 1.5mm>电镀锌试样的400μm。
对于基本预处理、化学浸锌、电镀锌三种保温60min试样,其连接界面具有与保温30min基本预处理试样相似的组织构成与分布,其过渡区组织同样为:δ-Mg 固溶体+Mg17Al12 相→Mg17Al12 相+Mg2Al3 相+Mg2Si 相→Mg2Al3相
+Mg2Si相+α-Al固溶体,而且三种60min保温试样的过渡区厚度都在4mm左右。
这表明长达60min的扩散时间使得Zn层完全消失从而不具备限制A1元素扩散的作用。
保温30min与保温60min热浸锡试样的连接界面具有相似的组织构成与分布,其过渡区组织存在着大量的Mg2Sn相,在Mg2Sn相之间分布一些δ-Mg固溶体和Mg17Al12相,在靠近铝侧基体附近还形成了β-Sn固溶体。
显微硬度的数据分析
表明:试样界面处的硬度明显高于基体组织的硬度,这是由于扩散层大部分由硬
脆的Mg17Al12、Mg2Al3以及Mg2Sn金属间化合物组成。
本课题通过化学浸锌、电镀锌以及热浸锡等镀覆的金属层来控制镁铝金属间
化合物的厚度,最终制备出性能可靠、易成形的Mg/Al双金属材料,为实现Mg/Al 双金属工业化提供技术支持,创造出更大的经济效益与社会效益。
