第一课 简单电路和电力系统一、 电路的基本构成简单电路：电源、开关、用电器、导线电力网：二、 简单电路的构成和计算（以手电筒为例）基本概念：1、电源电动势: 代表符号：E2、电压：代表符号：U单位：V（伏特，简称伏）; KV（千伏）1KV=1000V3、电阻：电源内阻、负载电阻。
代表符号：R单位：Ω（欧姆） ; KΩ（千欧）; MΩ（兆欧）1M=1000K 1K=1000Ω4、电流：代表符号：I，单位：A(安培) ; KA（千安）; mA(毫安)1KA=1000A 1A=1000ma5、功率（有功功率）代号：P单位：W(瓦特) ; KW（千瓦）; MW（兆瓦）1MW=1000KW 1KW=1000W欧姆定律：电工学最基本的定律。
原则上说，任何复杂的电路，包括直流电路，交流电路，简单电路，复杂电路，只要是线性电路，都可以用此定律公式来计算。
欧姆定律公式：I=U/R 或U＝IR 或R=U/I功率公式：P=UI以手电筒为例来作如下计算，以加深以上基本概念的理解。
假设：电动势＝3V（两节电池，每节1.5V）内阻＝0.01Ω（每节电池内阻0.005Ω）负载电阻（灯泡）＝4.99Ω（灯泡冷态电阻小，热态电阻大）。
电流（A）=电压（V）/电阻（Ω）即I=U/(r+R)＝3V/(0.01Ω+4.99Ω)=0.6A灯泡两端的电压U R=0.6×4.99=2.994V（大部分的电压作用在负载上）内阻电压U r=0.6×0.01=0.006V（很小的电压作用在内阻上）灯泡消耗的功率P1＝2.994V×0.6A=1.7964W内阻消耗的功率P2=0.006V×0.6A=0.0036W合计消耗功率＝1.794W+0.0036W=1.8W正好等于3V×0.6A=1.8W。
电能大部分电力发了光，小部分电力消耗在内阻上（以上是新电池刚使用的情况，随着使用时间的延长，电池电动势逐渐下降，内阻r逐渐升高，U R逐渐下降，灯光变暗，以致以后不再亮了）。
维修电工职业技能鉴定（初级）培训资料二0一五年五月维修电工（初级）培训计划一、培训说明本计划是根据人民国工人技术等级标准（初级维修电工）和人民国职业技能鉴定规（考核大纲）编写的。
二、培训目标通过初级技术培训，使学员达到“初级维修电工等级标准”，掌握初级维修电工所要求的知识，掌握初级维修电工的技能要求，为以后进一步学习中级技术理论和操作技能打好基础。
三、培训等级维修电工（初级）四、培训对象下岗失业人员、困难家庭成员、企业在岗员工五、教学模式第一阶段集中理论学习、交流；第二阶段实践操作和指导；六、培训教材《电子技术基础》七、培训课时7天42课时八、培训容与课时分配维修电工（初级）技能培训管理规定一、认真学习党的各项针、政策和有关培训工作文件精神，提高对培训工作的思想认识。
明确学习目的，端正学习态度，自觉坚持全程学习。
二、培训学习期间，格遵守考勤制度，不迟到、不早退、有事或有病格履行请假手续。
三、遵守课堂纪律，上课期间，不得随意进出教室，不得在教室吸烟，聊天、接打手机，不得干扰正常的教学秩序。
四、按时完成培训任课教师布置的作业，参加各类实践活动。
五、积极配合各项培训管理工作，对培训教学管理工作提出合理化建议。
六、学员间要互相关心、互相尊重、互相帮助。
遇事要冷静，讲正气。
前言本教案是根据《电子技术基础》和《维修电工职业技能鉴定标准》，按照“以情蹊径、深入浅出、知识够用、突出技能”的编写思路，以初级维修电工技能鉴定所必备的技能为主线，按“课题呈现、知识、操作实践、课题总结、课题拓展”的结构顺序编写。
课题呈现应用任务驱动法，让学员明确学习课题，循路探真、有的放矢地学习。
知识以“必需、够用”为原则，围绕任务，把有关的知识串联起来，呈现给学员，激活学员的知识储备。
操作实践按技能操作的步骤，让学员实际动手操作，在实践中学会操作技能。
课题总结评价学习成果，反馈提高，使学到的技能熟练化、综合化。
课题拓展提出相关的探究性、开放性问题，开发潜能，实现知识和技能的迁移。

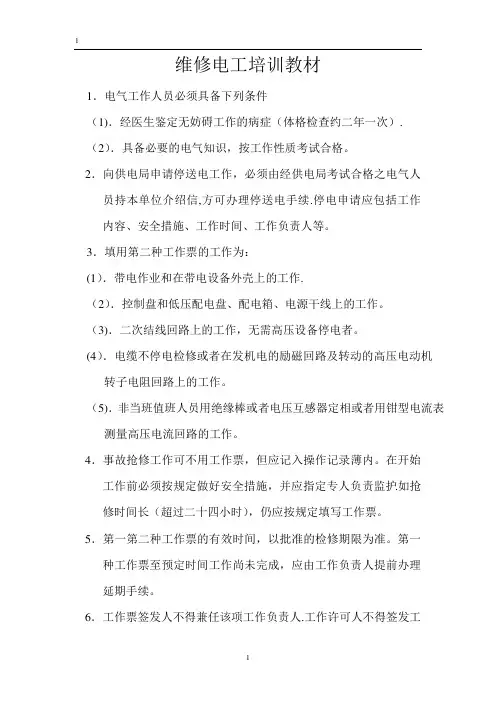

维修电工培训教材1．电气工作人员必须具备下列条件（1)．经医生鉴定无妨碍工作的病症（体格检查约二年一次）. （2）．具备必要的电气知识，按工作性质考试合格。
2．向供电局申请停送电工作，必须由经供电局考试合格之电气人员持本单位介绍信,方可办理停送电手续.停电申请应包括工作内容、安全措施、工作时间、工作负责人等。
3．填用第二种工作票的工作为：(1）．带电作业和在带电设备外壳上的工作.（2）．控制盘和低压配电盘、配电箱、电源干线上的工作。
（3)．二次结线回路上的工作，无需高压设备停电者。
(4）．电缆不停电检修或者在发机电的励磁回路及转动的高压电动机转子电阻回路上的工作。
（5)．非当班值班人员用绝缘棒或者电压互感器定相或者用钳型电流表测量高压电流回路的工作。
4．事故抢修工作可不用工作票，但应记入操作记录薄内。
在开始工作前必须按规定做好安全措施，并应指定专人负责监护.如抢修时间长（超过二十四小时），仍应按规定填写工作票。
5．第一第二种工作票的有效时间，以批准的检修期限为准。
第一种工作票至预定时间工作尚未完成，应由工作负责人提前办理延期手续。
6．工作票签发人不得兼任该项工作负责人.工作许可人不得签发工作票.7．工作票签发人应由技术水平熟悉人员、熟悉设备情况、熟悉本规程的电气负责人、技术人员或者经厂、局主管、生产领导批准的生产领导人员担任。
工作票签发人员名单书面报供电局审批后方可发布。
工作负责人和允许处理工作票的值班员（工作许可人)应由厂、工区车间主管生产的领导书面批准.8．工作负责人、工作许可人，任何一方不得擅自变更安全措施。
值班人员不得变更有关检修设备的运行结线方式。
工作中如有特殊情况需要变更时，应事先取得对方的允许。
9．工作负责人（监护人）在全部停电时可以参加工作。
在部份停电时，惟独在安全措施可靠、人员集中在一个工作地点、不致误碰导电部份的情况下方可参加工作。
工作票签发人或者工作负责人应根据现场的安全条件、施工范围、工作需要等具体情况，增设专人监护和批准被监护的人数(专责监护人不得兼做其他工作)。
(完整word 版)电工培训教材.doc一 .电工基础知识1. 直流电路电路电路的定义： 就是电流通过的途径电路的组成： 电路由电源、负载、导线、开关组成 内电路: 负载、导线、开关 外电路: 电源内部的一段电路 负载： 所有电器电源： 能将其它形式的能量转换成电能的设备基本物理量1.2.1 电流1.2.1。
1 电流的形成： 导体中的自由电子在电场力的作用下作有规则的定向运动就形成电流。
1.2.1.2 电流具备的条件: 一是有电位差，二是电路一定要闭合。
1.2.1。
3 电流强度： 电流的大小用电流强度来表示，基数值等于单位时间内通过导体截面的电荷量,计算公式为tQI =其中Q 为电荷量(库仑）; t 为时间(秒/s)； I 为电流强度1.2.1.4 电流强度的单位是 “安"，用字母 “A”表示.常用单位有： 千安(KA ）、安(A ）、毫安(mA) 、微安(uA ） 1KA = 103A 1A = 103mA 1mA = 103uA1.2.1.5 直流电流（恒定电流)的大小和方向不随时间的变化而变化,用大写字母 “I”表示,简称直流电。
1.2.2 电压1。
2.2。
1 电压的形成: 物体带电后具有一定的电位，在电路中任意两点之间的电位差，称为该两点的电压.1。
2.2。
2 电压的方向: 一是高电位指向低电位； 二是电位随参考点不同而改变。
1。
2.2。
3 电压的单位是 “伏特”，用字母 “U ”表示。
常用单位有： 千伏(KV ） 、伏（V)、毫伏（mV ） 、微伏（uV ）1KV = 103V 1V = 103 mV 1mV = 103 uV1.2。
3 电动势1。
2.3。
1 电动势的定义: 一个电源能够使电流持续不断沿电路流动，就是因为它能使电路两端维持一定的电位差。
这种电路两端产生和维持电位差的能力就叫电源电动势。
1。
2。
3.2 电动势的单位是 “伏"，用字母 “E”表示。
计算公式为QA E =(该公式表明电源将其它形式的能转化成电能的能力）其中A 为外力所作的功,Q 为电荷量,E 为电动势。
电工基础作业本文参照网络资料和笔者工作经验整理，仅用于企业内部培训，不做发表。
本章是维修人员必须熟练掌握的基础技能，良好的作业技能，对提升维修安全性和作业质量，降低因作业导致的停台有重要作用。
第一节：工具使用一、学会正确使用常用工具（一）电笔（低压验电器）电笔的常用类型有旋具式、数字式、笔式等三种，如图6-1所示。
电笔是检验导线和电气设备是否带电的常用工具，其测量范围为60~500 V。
图6-1：电笔（低压验电器）使用电笔时，握法如图6-2所示，注意要用笔尖接触被测的导体，手指千万不要碰到笔尖。
电笔使用前必须检查外观是否完好，塑料壳内是否有电阻和氖管，不符合要求的验电器不能使用。
验电器使用前应先在有电的设备上进行验电，以证明验电器是好的。
反向经验1：其实先验电后验笔更可靠，笔者就有过先验证电笔良好后，再验电确认无电后作业，而被电击的经历；原因是恰好在两次验电之间电笔坏了。
图6-2：电笔使用方法笔尖金属部分应用绝缘胶布包好，笔尖金属裸露部分不能超过5mm，以防笔尖过长，在验电过程中发生接地或短路事故。
反向经验2：笔者也有过电笔笔杆造成400A空开两相短路的经历，电笔被融化，空开报废。
反向经验3：一位维修工验证电路没有电开始作业，而被电击，再去校验电笔发现电笔没有问题，但验电点再验仍然无电，用万用表测量却为110VAC。
原因是：控制变压器副边没有接地点，是悬空的，电笔检验时因与大地无回路，而不显示。
（二）螺丝刀螺丝刀是拆卸或安装紧固螺钉的工具，俗称起子。
通常根据头部形状可分为一字形和十字形两种：图6-3：螺丝刀使用螺丝刀时注意事项：1、不可使用金属杆直通柄顶的螺丝刀，进行带电作业时，金属杆上应套上绝缘管；2、螺丝刀头部应与螺钉尾槽紧密结合，用力均匀、防止打滑现象发生，以免损坏螺钉槽口，甚至伤及作业者的手。
（三）电工钢丝钳电工钢丝钳又称克丝钳。
电工应使用耐压500V绝缘柄的钳子。
是用来切断钢丝或导线的，也可以用来剥线。
