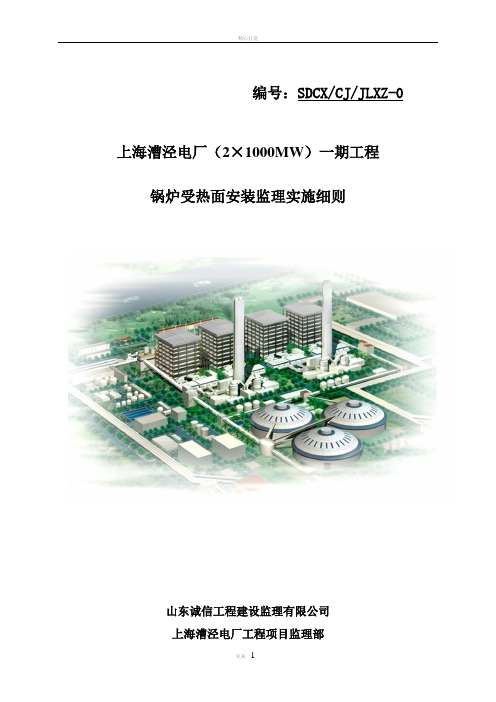

编号：SDCX/CJ/JLXZ-0上海漕泾电厂（2×1000MW）一期工程锅炉受热面安装监理实施细则山东诚信工程建设监理有限公司上海漕泾电厂工程项目监理部2008年6月15日批准：审核：编写：目录1.工程概况及特点 (1)2.引用标准编制依据 (2)3.监理目标 (2)4.监理服务措施 (5)5.施工准备阶段的监理工作 (7)6.施工阶段的监理工作 (7)6.1监理控制的重点、关键点、难点 (8)6.2监理安全控制 (8)6.3监理质量控制 (9)6.4.监理进度控制 (12)6.4.1.进度风险分析 (14)6.5.监理投资分析 (15)6.6信息管理 (15)6.7合同管理 (16)6.8工程组织协调 (17)7.监理创优管理 (18)8.监理对标管理 (20)9.附录 (22)附录1炉本体吊装检查卡 (32)附录2炉本体吊装条件确认卡 (33)附录3锅炉本体旁站记录表 (37)附录4锅炉本体安装项目划分表 (39)上海漕泾电厂一期工程锅炉受热面安装监理实施细则1．工程概况及特点上海漕泾电厂一期2×1000MW工程，本工程#1、#2机组配套锅炉是由上海锅炉厂有限公司生产的超超临界参数变压运行螺旋管圈水冷壁直流炉、单炉膛、一次中间再热、采用四角切圆燃烧方式、平衡通风、固态排渣、全钢悬吊结构、塔式、露天布置燃煤锅炉。
1、1专业概况：锅炉本体范围内的受热面系统由水冷壁、过热器、再热器、省煤器以及联箱、汽水连接管和刚性梁组成。
本工程锅炉采用典型欧洲风格的塔式结构，整个承压受热面为一垂直整体，其截面积为2148x2148mm的正方形，以标高69m为界，上方由四面垂直水冷壁包伏烟道及对流受热面，包括过热器、再热器，整体承压受热面均悬吊于炉顶大板梁框架。
1、2炉本体特点1）炉水冷壁垂直段上部炉顶及管屏为非流体部分，只作为炉本体水冷壁的吊挂装置和烟气出口的密封部件，降低了炉顶密封的难度。
锅炉安装监理细则**锅炉安装监理细则**一、前言本《锅炉安装监理细则》旨在明确并规范在锅炉安装过程中的各项监理工作，确保锅炉安装工程的安全、质量、进度得到有效控制，符合国家相关法律法规及行业标准的要求。
以下是具体实施细则：二、监理依据与范围1. 监理工作主要依据：《特种设备安全法》、《蒸汽锅炉安全技术监察规程》、《热水锅炉安全技术监察规程》以及其他相关的国家和地方标准、设计文件和技术规范。
2. 监理范围包括但不限于：锅炉设备采购验收、现场施工准备、基础处理、锅炉本体安装、管道系统连接、自动控制系统安装调试、燃烧设备安装、整体验收及试运行等全过程。
三、监理程序与内容1. 设备验收监理：对进场的锅炉设备进行严格的质量和数量验收，确认其出厂合格证、技术资料齐全，且设备无损坏、锈蚀等情况。
2. 施工前准备监理：审查施工单位提交的施工组织设计、施工方案以及安全防护措施，确保其科学合理，满足施工要求。
3. 安装过程监理：实时监控锅炉安装过程，检查施工人员是否严格按照图纸、工艺要求进行操作，重点核查焊接质量、紧固件连接、膨胀间隙预留、防腐处理等工作。
4. 系统调试监理：监督锅炉及其附属系统的调试过程，确认各系统功能正常，性能指标达到设计要求，特别关注自动控制系统和安全保护装置的有效性。
5. 验收与试运行监理：参与锅炉安装工程的竣工验收，审查验收报告及相关测试数据；指导并监督锅炉的试运行工作，确保所有设备设施在正式投入运行前，通过了安全、性能等方面的全面验证。
四、监理责任与要求监理单位应保持独立公正，严格执行监理制度，发现问题及时指出并督促整改，对于重大安全隐患或质量问题，有权暂停施工直至问题解决。
同时，监理人员应具备相应的专业技术知识和实践经验，不断提升监理服务水平，保证锅炉安装工程的顺利进行。
五、总结本细则是锅炉安装过程中监理工作的基本遵循，实际工作中应结合具体工程特点和实际情况灵活运用，并不断根据新的法规、标准和规范进行更新和完善，以保障锅炉安装工程的高质量完成。
2023年锅炉安装监理细则一、引言锅炉是工业生产和生活中常见的热能设备，其安装质量直接关系到生产效率和安全，因此锅炉安装监理工作至关重要。
为了进一步提高锅炉安装质量，确保安全可靠运行，特制定本细则，规范锅炉安装监理工作。
二、监理资格要求1. 监理人员应具备相关锅炉安装、维修及监理方面的专业知识和技能，并取得相应的监理资格和执业证书。
2. 监理机构应合法注册，具备一定规模和信誉度，并具备相关的技术能力和设备。
三、监理程序和内容1. 前期准备阶段（1）监理机构应与锅炉安装单位及相关部门进行沟通和协调，确定监理的具体时间和范围。
（2）监理机构应针对锅炉安装工程进行详细的规划和布置，确定监理任务书，并与锅炉安装单位和相关部门进行确认。
2. 安装施工阶段（1）监理人员应按照相关规定，对锅炉安装过程进行全程监督，包括锅炉设备的进场、组装、焊接、管道连接等。
（2）监理人员应及时发现并处理施工中的问题，如发现施工方案不合理、材料不符合要求、焊接接头质量不合格等情况，应及时提出整改意见，并进行记录。
（3）监理人员应定期检查施工现场的环境和安全措施，确保施工人员的安全和设备的安全。
3. 完工验收阶段（1）监理人员应对锅炉安装工程进行全面的检查和验收，确保各项指标符合相关标准和规范。
（2）监理人员应与锅炉安装单位和相关部门进行沟通和协调，确定验收结果，并出具相关的监理报告。
四、监理报告要求监理报告是监理工作的总结和记录，应包括以下内容：1. 锅炉安装工程的基本情况，包括项目名称、施工单位、施工时间等。
2. 监理工作的范围和任务书。
3. 安装施工过程中发现的问题和整改情况。
4. 锅炉安装工程的验收结果和意见。
5. 监理机构对施工单位的评价和建议。
6. 其他需要补充的事项。
五、监理成果的运用监理成果应及时向锅炉安装单位和相关部门传达，并根据监理报告中的意见和建议，及时进行整改和改进措施。
六、监理工作的改进和提升为了不断提高锅炉安装监理质量，监理机构应定期开展监督检查，并对监理人员进行培训和知识更新。
锅炉安装监理细则锅炉作为工业生产和民用生活中常用的热能设备，在安装过程中需要经过严格的监理。
为了确保锅炉的安全稳定运行，本文将介绍锅炉安装监理中的细节和注意事项。
锅炉安装前的准备工作在锅炉安装前，需要进行一系列的准备工作，以确保后续的安装工作顺利进行。
现场勘察在决定锅炉安装位置和方案后，需要对现场进行详细的勘察。
勘察内容包括：•锅炉及其配套设备的空间尺寸和设计要求。
•管道、电力、通风等配套设施的设计要求和现有条件。
•现场环境的温度、湿度、通风等情况。
安装方案设计在完成现场勘察后，需要制定锅炉安装方案设计。
安装方案要根据现场实际情况、锅炉技术要求和安全要求进行综合考虑。
安装方案应包括：•锅炉安装位置、方向和间距等设计要求。
•锅炉的基础设计要求和支撑结构要求。
•烟气排放设计要求和分配方案。
•热水管道、蒸汽管道、电气控制系统和配套设备等的安装要求。
施工图设计在锅炉安装方案设计完成后，需要制定施工图。
施工图是锅炉安装的重要依据，包括各种设施的图纸、参数、布置、细节等。
设计施工图需要结合现场情况和安装方案进行详细设计。
锅炉安装中的监理细则第一阶段：基础施工锅炉的基础是锅炉安装的根本，其施工质量必须达到设计要求和安全标准。
•确保基础施工符合设计要求，基础强度、平整度、水平度等符合规范。
•现场对基础施工进行严格监督，检测施工质量，确保施工质量优良。
•进行钢结构施工监理，对钢结构材料、安装、加固等进行检查，确保质量达到标准要求。
第二阶段：锅炉本体安装锅炉本体是锅炉安装的核心部件，一定要确保安装质量，避免出现质量问题。
•进行锅炉本体安装监理，对锅炉本体各部位的安装进行检查，确保符合安装要求。
•检查锅炉本体与周围管道、设备的连接处，进行严格监督，避免出现渗漏等问题。
•检查锅炉的支撑结构是否牢固，使用是否安全。
第三阶段：管道安装锅炉管道是与锅炉紧密相连的重要管道系统，进行合格的监理工作，是确保锅炉运行安全的一项关键工作。
锅炉安装监理细则前言锅炉作为工业生产过程中重要的设备之一，其安装过程既复杂又危险。
因此，需要进行专业的监理来确保锅炉安装的顺利进行，同时也确保锅炉的安全稳定运行。
本文将会介绍锅炉的安装监理工作的细则和注意事项。
一、锅炉安装前的准备在开始安装之前，应该做好以下准备工作：1.确定安装的锅炉类型和性质在锅炉安装前，需要明确锅炉的类型和性质，包括锅炉的蒸发量、工作压力、工作温度以及介质等。
2.制定相关的安装方案和监理计划根据锅炉的类型和性质，制定相关的安装方案和监理计划。
要考虑到方案的可行性和合理性，同时对于监理计划要制定详细的工作流程。
3.筹备所需的材料和设备根据安装方案和监理计划，筹备所需的材料和设备。
需要注意的是，所使用的材料和设备应符合相关的规定和标准。
4.组织相关的人员和技术力量组织相关的人员和技术力量进行锅炉的安装监理工作，需要具备丰富的锅炉安装经验和技术能力。
二、锅炉安装过程中的监理在锅炉安装过程中，应根据监理计划的工作流程进行监理工作。
具体的监理工作如下：1.对锅炉设备的检查在进行锅炉安装之前，需要对锅炉设备进行全面的检查，确保设备无缺陷和问题。
2.组织施工工作对于锅炉施工过程中的每一个环节，应该进行详细的监督和检查，确保施工的质量和安全。
3.监督现场管理监督现场管理，确保现场秩序井然，材料储备、施工现场无杂物等，减少安全事故的发生。
4.对施工人员的监督对施工人员的资质、操作规范等方面进行监督，确保施工人员按照安装方案和规范进行施工。
5.对施工质量的检查对于如焊接、封头等环节，应深入现场，进行检查，发现问题及时处理。
三、锅炉安装的验收在锅炉安装完成后，需要进行验收，确保锅炉验收合格后才能投入使用。
1.对安装过程的质量进行检查对安装过程的质量进行检查，包括焊接质量、封头质量等2.对检测报告进行审核对于锅炉检测报告进行审核，确保检测合格。
3.对压力试验的监督对锅炉进行压力试验，并进行相应的监督和检验。
锅炉安装监理细则一、总则1.1 本细则依据《锅炉安装工程施工质量验收规范》（GB50273-2014）、《锅炉安装工程安全技术监察规程》（TSG G7001-2015）等相关国家和行业标准，结合工程实际情况编制。
1.2 本细则适用于各类蒸汽锅炉、热水锅炉及特种设备的安装监理工作。
1.3 锅炉安装监理应确保锅炉安装工程的质量、安全、进度和投资控制等目标的实现。
二、监理组织2.1 监理单位应具备相应的资质，监理工程师应具有相应的资格证书。
2.2 监理组织应建立健全监理制度，明确监理职责，确保监理工作的顺利进行。
2.3 监理单位应根据工程实际情况，编制监理计划，报甲方审批。
三、监理内容3.1 施工准备阶段的监理3.1.1 监理工程师应审查施工单位提交的施工组织设计、施工方案、安全施工措施等文件，并提出审查意见。
3.1.2 监理工程师应对施工单位的资质、人员、设备等进行检查，确保具备施工条件。
3.2 施工过程中的监理3.2.1 监理工程师应全程监督施工过程，确保施工质量、安全、进度和投资控制等目标的实现。
3.2.2 监理工程师应检查施工单位的施工工艺、施工质量、工程材料、焊接质量等，确保符合设计和规范要求。
3.2.3 监理工程师应定期对施工现场进行巡查，发现安全隐患应及时要求施工单位整改。
3.2.4 监理工程师应对施工单位的工程进度进行监控，确保工程按计划进行。
3.3 工程验收阶段的监理3.3.1 监理工程师应审查施工单位提交的工程验收申请，组织验收工作。
3.3.2 监理工程师应参加验收会议，对验收过程进行监督。
3.3.3 监理工程师应对验收结果进行审核，签署验收意见。
四、监理工作方法与措施4.1 监理工程师应通过现场巡查、旁站、见证、检测等手段，对施工过程进行全面监控。
4.2 监理工程师应定期召开监理例会，协调解决施工中的问题，确保工程顺利进行。
4.3 监理工程师应建立和完善监理资料，及时记录监理过程，为工程验收提供依据。
锅炉安装监理实施细则锅炉安装监理实施细则一、引言本细则旨在为锅炉安装监理工作提供详细的操作指南，确保锅炉安装质量符合国家相关标准，降低安全隐患，并为锅炉安装过程中的监督管理提供有力支持。
二、锅炉安装前的准备工作1、监理单位应确保监理人员具备相关专业知识和技能，熟悉锅炉安装的相关法规和技术标准。
2、监理单位应对锅炉安装前的施工方案进行仔细审查，确保方案合理、可行，并具备可操作性。
3、监理单位应与施工单位进行充分沟通，明确安装要求和注意事项，确保施工顺利进行。
4、监理单位应协助业主完成相关审批手续，确保安装工作合法合规。
三、锅炉安装的具体步骤1、锅炉基础验收：监理单位应监督施工单位对锅炉基础进行验收，确保基础符合设计要求，达到安装条件。
2、锅炉就位：监理单位应监督施工单位的锅炉吊装过程，确保锅炉安全、准确地就位。
3、锅炉安装：监理单位应监督施工单位按照施工方案进行锅炉安装，对安装过程中的关键环节进行重点把控，防止质量隐患。
四、锅炉安装过程中的监督和检验1、监理单位应对锅炉安装过程中的各个环节进行监督检验，确保安装质量符合要求。
2、监理单位应对安装过程中的隐蔽工程进行验收，确保隐蔽工程质量。
3、监理单位应定期对安装现场进行安全检查，确保安装过程安全有序。
五、锅炉安装完毕后的检查和验收1、监理单位应对锅炉安装完毕后的整体效果进行检查，确保锅炉安装符合设计要求。
2、监理单位应参与竣工验收，对锅炉的各项技术指标进行检测，确保锅炉运行安全可靠。
六、事故处理及预防措施1、监理单位应制定事故应急预案，对安装过程中出现的问题能够及时采取有效措施进行处理。
2、监理单位应定期组织安全培训，提高安装人员的安全意识，减少事故发生的可能性。
七、建立监理档案监理单位应建立锅炉安装的监理档案，对安装过程中的重要事件、质量检测记录、验收报告等进行整理归档，为后续的监督管理提供依据。
八、结语本细则旨在为监理单位提供全面的锅炉安装监理操作指南，确保安装质量符合国家相关标准，降低安全隐患。
锅炉受热面安装监理实施细则目录一、工程概况 (1)二、本工程安装专业特点 (1)三、监理依据 (1)四、监理管控范围及质量目标 (2)五、监理工作方法及管控措施 (2)六、质量通病控制及预防措施 (6)七、安全施工危险因素和环境因素辨识及控制 (7)八、监理资料文件 (8)九、附件： (8)一、工程概况本工程建设规模为两台660MW等级超超临界燃煤发电机组，同步建设烟气脱硫、脱硝设施。
本工程主要设备、系统介绍如下：锅炉为超超临界参数变压运行直流炉，单炉膛、一次再热、平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构Π型布置，空气预热器采用全拉出布置方案。
二、本工程安装专业特点锅炉钢结构由东方锅炉厂设计,锅炉钢结构为露天布置、独立式全钢结构的构架，整个锅炉钢架主要由柱和梁、顶板、垂直支撑、水平支撑和平台楼梯等几部份组成；锅炉房钢结构由炉前至炉后共布置八排（K0/K1/K2/K3/K4/K5/K6/K7），长度为76630mm，炉左至炉右主要布置五列，宽度方向为49000mm。
现场的所有连接均采用高强度螺栓为10.9S级扭剪型高强度螺栓连接副，其连接采用摩擦型连接。
1．炉膛由膜式水冷壁与内螺纹管螺旋盘绕构成，水冷壁上部为垂直水冷壁，下部为螺旋水冷壁。
炉膛上部布置屏式过热器，炉膛折焰角上方布置有后屏过热器、末级过热器，在水平烟道处布置了高温再热器，尾部竖井由隔墙分成前后两个烟道，前部布置低温再热器，后部布置低温过热器和省煤器，另在脱硝区域布置分级省煤器。
2．受热面焊口单台锅炉45000道，其中地面组合焊口约占总焊口60%，后期高空作业在施工质量和安全管理上存在较大隐患。
3．组合场与锅炉场地距离较远，地面组合管排长宽比例较大，在转运过程中存在较大困难。
4．受热面整体材质以中高合金钢为主，焊接前需对管排及附件进行100%材质复检，后期材料得管理上有一定困难。
三、监理依据3.1《电力建设安全工作规程第 1 部分：火力发电》DL 5009.1-2014国家能源局3.2《电力建设施工技术规范第 2 部分：锅炉机组》DL/T 5190.2-2019国家能源局3.3《火力发电厂焊接技术规程》DL/T 869-2012国家能源局3.4《电力建设施工质量验收及评价规程第2部分：锅炉机组》DL/T5210.2-2018国家能源局3.5《职业健康安全管理体系要求》GB/T28001-2020国家能源局3.6《锅炉安全技术监察规程》TSG G0001-2012国家质监总局3.7《环境管理体系要求及使用指南》GB/T24001-2016国家质监总局、标准化管理委员会3.8《火力发电工程建设标准强制性条文实施指南》2013版电力工程质量监督总站3.9锅炉本体相关图纸及安装说明书3.10《监理规划》及《受热面施工方案》四、监理管控范围及质量目标4.1监理管控范围本工程单台机组受热面由上部垂直水冷壁、下部螺旋水冷壁、炉膛上部屏式过热器，炉膛折焰角上方后屏过热器、末级过热器，水平烟道的高温再热器，尾部竖井前部低温再热器，后部低温过热器和省煤器和另在脱硝区域的分级省煤器，吊挂管系统和减温水系统等，对上述系统的现场组合组装、吊装及安装完成，直至水压试验完成的全部施工工序进行监督管理。
供热厂工程锅炉安装监理实施细则编制人：审核人：二О一三年七月目录一、工程概况二、专业工程特点三、执行的标准、法规四、监理工作流程（框图）五、监理工作的控制要点及目标值六、工程进度的控制七、工程造价的控制八、监理工作的方法及措施九、旁站监理项目内容及方法、要求锅炉安装监理实施细则一、工程概况1、总概况：本工程位于，占地 3.5万多平方米，总建筑面积18500平方米，工程造价约亿元。
开工日期为2013年月日，计划2013年月日完工。
本工程由主厂房、煤库、变配电室及附属楼等组成。
其供热面积为万平方米，热负荷为 MW。
本工程由院设计，公司负责施工，司负责监理工作。
2、锅炉工程介绍:热力系统：供热厂安装燃煤锅炉，总计 MW，供应冬季万平方米的采暖用热负荷，供热方式为间接连接方式。
热网循环系统采用闭式循环系统，一次供回水温度为130℃/70℃。
热网循环泵选择四台，为了达到节能的目的，热网循环泵配有变频调速装置。
每台锅炉配有单独的鼓、引风机和除尘器。
五台锅炉共用一座烟囱。
为了提高锅炉的燃烧效率节约能源，鼓风机、引风机、炉排均采用调速装置。
烟气除尘脱硫从源头做起，来自锅炉的烟气首先经过放电装置除去氮氧化物，然后经过布袋除尘器除去烟尘。
经过除尘的烟气经降温后从塔底部进入吸收塔，与吸收液逆流接触后从塔顶排出，经升温换热器后从塔顶排出。
脱硫工艺采用的是氧化镁法。
脱氮、除尘及脱硫装置各台。
为了提高锅炉的热效率和除尘效果，本工程还增加吹灰系统。
采用乙炔爆炸法进行除灰。
上煤除灰渣系统：煤经过磁选、计量后，由带式输送机连续输送到锅炉房+24.5m层的带式输送机上，再通过带式输送机上的电液可变槽角犁式卸料器到锅炉前方的贮煤斗内。
锅炉炉渣经落渣管落入一水平布置的板链除渣机上，再将炉渣排至一倾斜布置的板链除渣机上后将炉渣输送到渣塔。
水处理系统：设有锅炉一次热网补给给水、厂区二次热网补给给水的软化、除氧等。
软化装置：无顶压逆流再生纳离子交换器（Q= t/h）一套；除氧设备：氧化还原树脂除氧器（Q= t/h）一套；软化除氧水箱：V= m3一台。
锅炉安装监理细则锅炉是生产过程中最常用的热能设备，它不仅在工业生产中发挥侧紧要的作用，同时也承当着保障生产安全的紧要职责。
在锅炉的选择和安装过程中，监理是特别紧要的一环。
监理的作用是确保锅炉安装质量和运行效果。
下面将介绍锅炉安装监理的细则，以帮忙您更好地了解锅炉安装监理的流程和要求。
一、锅炉安装监理的基础1. 锅炉安装监理委托锅炉安装监理的委托应当是在合法的前提下实施。
委托单位应当具备相关资质，并能够承当相应的责任。
2. 锅炉安装监理合同锅炉安装监理合同是委托单位和监理机构之间的法律文件。
合同应当明确规定监理机构的义务和责任，委托单位应当履行相应的义务。
3. 锅炉安装监理技术标准锅炉安装监理必需依照国家相关标准和规定进行，监理机构和委托单位必需熟知相关技术标准和规定，并在实践中运用。
二、锅炉安装监理流程1. 前期准备在锅炉安装前，监理机构应当认真讨论施工图纸和设计方案，订立监理计划和检查方案，并组织监理人员进行前期巡查和调研。
2. 核准资料监理机构应当对施工单位供给的资料进行核对，并对资料的真实性和合法性进行评估。
资料必需包括：建设工程规划许可证、建设工程项目核准书、设计文件、设备验收文件等。
3. 现场监理监理机构应当依据监理计划和检查方案，对锅炉安装过程进行全程监督和检查。
锅炉安装涉及到的重要内容包括锅炉基础、锅炉本体、燃烧系统、供水系统、排气系统等。
(a) 锅炉基础：监理机构应当审核锅炉基础的设计图纸、验收资料，对基础深度、坡度、平整度等进行检查，并监督混凝土施工。
(b) 锅炉本体：监理机构应当监督锅炉本体安装、连接、对接等工作，确保各个部件的尺寸和位置符合设计要求，同时检查各个部位的密封性能。
(c) 燃烧系统：监理机构应当审核设计图纸和施工方案，检查燃烧器的尺寸、质量和安装位置；检查燃料管道和气体管道的接头，确保安全牢靠。
(d) 供水系统：监理机构应当审核设计图纸和施工方案，监督水泵、水箱、水管等的安装、调试和试运行。
生活垃圾焚烧发电项目锅炉受热面安装监理实施细则编制：审核:****有限公司***项目监理部2016年5月18日目录一、工程概况二、编制依据三、监理工作服务内容和范围四、监理工作流程五、质量事故处理监理工作流程六、监理工作的控制要点及目标值七、监理工作方法和措施八、施工阶段的安全与文明监督控制一、工程慨况：1. 工程名称：**生活垃圾焚烧发电工程2. 建设地点：**苍岭镇黄草村垃圾填埋场3. 建设单位：**公司4. 设计单位：**公司5. 监理单位：**公司6. 安装单位：**公司7. 工程规模：项目占地面积红线范围内102亩，项目一期建设2×300t/d垃圾焚烧炉排炉，并配套安装1×12MW机组，渗沥液处理站规模为200t/d。
8. 设备状况：垃圾焚烧炉/余热锅炉数量： 2 台额定垃圾处理量： 350t/d ，进炉垃圾低位热值： 67000kJ/kg蒸汽温度： 400℃，蒸汽压力： 4.0MPa ，额定蒸发量： 23.5t/h给水温度： 130℃，调温方式：喷水减温，热效率： 80.1%排烟温度： 190～220℃，一次风温： 230℃，二次风温： 0～230℃锅炉排污率： 1～2% ，额定烟气量：～61750Nm3/h二、编制依据1.建设单位和监理单位：《建设工程委托监理合同》。
2.监理单位：本工程《DL/5437-2009电力建设工程监理规范》。
3.监理单位：《建设工程监理规范》 GB50319－2013；4.设计单位：经会检确认的本工程全套施工图纸、资料及有关设计文件。
5.设备厂家：设备资料及有关技术文件6.国家和行业现行施工和验收技术规范、质量检验和评定标准。
8.1《电力建设施工质量验收及评价规程第2部分》DLT 5210.2-20098.2《电力建设施工及验收技术规范》（锅炉机组篇）DL5190.2-20128.3《火力发电建设工程启动及验收规程》。
DL/T5437-20098.4《锅炉安全技术监察规程》TSG G0001-2012。
三、监理工作服务内容和范围按照国家电力公司“电力工程管理办法”的规定，监理单位对工程按“四控制”（进度、质量、投资、安全）“两管理（合同管理与信息管理）“一协调”（协调工程建设各方面关系）。
监理服务范围：**垃圾发电厂一期工程1、2锅炉本体受热面设备从开箱到锅炉水压试验完成全过程监理；四、监理工作流程五、质量事故处理监理工作程序六、监理工作的控制要点和目标值在与业主、总承包、施工单位、设计和设备制造单位的共同努力下，通过谨慎而勤奋的工作，在工程质量、进度、安全和投资目标内实现合同范围内的建设项目，以一流的服务水平赢得业主的满意，使锅炉受热面设备安装项目力求实现：1.质量目标：1#、2#锅炉水压试验一次成功；1#、2#锅炉受热面设备安装过程中不发生重大质量事故；1#、2#锅炉受热面设备安装工艺水平达到国家同类机组投产考核标准；2进度目标：1#、2#锅炉受热面设备安装项目施工进度满足一级工程进度网络；3安全目标：3.1.重伤及以上人身伤亡事故为零、人身轻伤事故小于5‰年；3.2.重大机械、设备事故为零；3.3.重大火灾、爆炸事故为零；3.4.文明施工创一流水平。
七、监理工作的方法及措施锅炉受热面设备是整个锅炉设备的最重要设备、是长期在高温（410ºC）、高压（4.3Mpa）环境下运行的设备，不能有任何的泄露和异常现象，为此，这就要求设备安装从设备材料、设备制造到设备安装工艺和设备调整、试运行都要有较高的水平，才能达到高标准的机组投产质量，作为安装阶段监理，我们要努力、勤奋的配合好业主、承包和施工单位，汇同他们一起在锅炉受热面设备组合、安装阶段做好以下措施，以力求达到各项目标的实现。
1、质量控制措施与标准：质量控制主要以动态控制为主，动态控制是监理工程师开展监理活动时采用的基本方法，动态控制工作贯穿于工程项目的整个监理过程中。
动态控制就是通过对过程、目标和活动的跟踪，全面、及时、准确地掌握工程信息，定期将实际目标值与计划目标值进行对比，如果发现或预测出实际目标偏离计划目标，就采取措施加以纠正，以便达到计划总目标的实现。
1.1 质量动态控制动态控制应与工程项目的动态相一致,工程在不同的空间展开,控制就要针对不同的空间来实施。
针对质量这个项目，动态控制程序应按如下进行:图1 质量动态控制图根据以上程序，锅炉受热面设备在组合时，应该不断从施工单位质量检查部门或监理工程师经过抽检得来的检测信息（检测数据）与《规程》、《规范》进行对照，发现不符合《规程》、《规范》规定的应立即通知施工单位进行改正，严重者应下发监理通知单要求施工单位进行整改。
达到《规程》、《规范》标准的可进行下道工序施工或进行验收。
此程序是循环渐进的，是闭环运行的方法，只有不断循环才能最终达到质量目标。
1.2.事前控制：事前控制是根据事物发展的时间顺序进行控制，事前控制是监理工程师常规使用的控制方法，也是使用最多的方法，其主要内容如下：1.2.1. 熟悉本工程锅炉设备图纸及相关设计文件：主要熟悉锅炉受热面设备图中的安装要求、关键部位尺寸和本锅炉的特殊性、材质等，也就是先做到“知己”，待进行设备组合和安装时，监理工程师还应经常进行现场巡视，了解、熟悉、掌握施工单位所施工的设备从而达到“知彼”，运用动态控制原理，将“知彼”与“知己”进行对照，两者是否存在差距，如果存在偏差则应通知施工单位进行改正或下发监理通知单，要求施工单位进行整改，直到符合规定为止。
1.2.2. 熟悉与本工程有关的规程、规范、标准及相关的法律、法规：主要是熟悉《DL 5190.2-2012 电力建设施工技术规范第2部分：锅炉机组》和《电力建设施工验收及质量验评标准DL/T5210.2-2009》中的受热面部分的检查、安装具体规定和标准，这是要求我们每个监理工程师需要掌握设备安装达到放行的标准和尺度，也是监理控制标准，所以应在设备安装前作为监理控制工作的必要内容。
1.2.3. 参加与锅炉安装有关的施工图技术交底和图纸会审：主要是了解设计单位在本工程中的设计意图、要求以及本工程的关键部位，这是为加深对设备的了解和掌握，以及对在了解掌握图纸时发现的问题或产生的疑问进行解答，这可以说是加深对“知己”的程度。
1.2.4. 审核承包单位提供的锅炉受热面设备施工组织设计及组合和安装方案，从施工单位提交的施工方案中，主要审核质量体系是否健全、施工现场总体布置是否合理、是否有利于保证施工的正常顺利的进行、是否有利于保证质量；其中主要的施工组织措施针对性、有效性如何，施工程序的安排是否合理；施工机械设备的选择是否考虑了对施工质量的影响与保证；主要的施工方法是否可行、是否符合现场的条件和工艺要求、符合国家有关的施工规范和质量检验评定标准的有关规定；对施工程序、施工质量、施工进度、安全施工的措施制定的可行性、科学性、完整性进行审核，按照此方案实施是否能够达到安全施工目的；审核施工组织设计应该说是对质量控制工作的开始，在方案符合专业施工要求后签署意见，由总监进行审定；1.2.5. 审核承包单位提供的锅炉受热面设备安装质量检验计划及对“W”、“H“点的确认：主要审核施工单位确定的“W”“H”点是否正确，是否还有关键部位和重要工序未列入，同时根据质量检验计划确定监理的监督检查计划；1.2.6. 核查锅炉受热面设备、材料的出厂合格证、质量合格证和材质检验证明：主要根据以上资料对照实际检验结果核对其到货设备和材料是否正确、是否符合图纸和设计要求、是否符合国家相关规定；1.2.7. 检查锅炉受热面设备组合、安装用计量、检测仪器、工器具的检定台帐：主要为了在施工工作中，所使用的计量和检测设备始终保持其准确性、完好性；1.2.8. 检查现场设备、材料的存放和保管情况，参加设备开箱检查工作：主要检查设备堆放是否正确、有无变形的可能，材料存放是否按类别、规格、型号整齐存放，有无明显标志，对于有温度和湿度要求的材料的存放是否达到了要求；开箱检查内容主要是设备、材料有无损坏、锈蚀、缺件；1.2.9.检查和审核锅炉受热面开工应具备的条件：由监理工程师按照开工质量考核内容逐一进行检查和审核，符合开工条件应签署意见报总监批准。
1.3.事中控制:1.3.1.对到现场的设备、材料进行外观检查：主要是检查是否符合图纸设计要求、检查设备制造过程的缺陷、运输过程中的碰损等质量缺陷，设备检查后应将检查情况填入监理记录表；1.3.2.对设备单管、管排进行通球检查：其目的是检查管内是否有杂物，及管内经不符合要求的单管和管排，如发现有钢球不能通过的单管或管排则应进行处理。
对于设备一次通球可进行巡视，对第二次通球过程应检查并予以记录；1.3.3.对组合设备几何尺寸进行检查及主要尺寸进行记录；为了达到预控的目的，监理应该准确的掌握设备部件组合的重要和主要的数据，重要和主要的数据是指在安装过程中与下一道工序或相邻的设备有密切相关的及安装后无法测量的数据，应该用文字予以记载，这样在设备安装中可以做到心中有数，其需检查记录的组合和安装数据在本细则《8.1.7 设备组合安装检查项目及内容》列出；1.3.4.监督检查施工单位质量保证体系的运转状况：对于比较关键的部位和工序不仅监理要进行旁站，而且应对施工检验程序（三级检验）进行检查，是否对该部位或工序都进行了检验和记录。
1.3.5.对确定的“W”点和隐蔽工程施工进行见证和记录；1.3.6.对确定的“H”点和主要工序质量进行旁站与签认；1.3.7.对主要设备吊装进行旁站监督：监督的主要内容是起吊点是否选择正确、在起吊过程中设备变形情况、及临抛悬挂情况；1.3.8.对所有设备联箱就位后的标高和水平度进行检查和记录：由于本锅炉设备为全悬吊设备，设备联箱的水平和标高决定着整个锅炉设备的垂直度和水平度甚至整个锅炉的中心和重心，所以设备联箱的标高和水平度是重要的数据，必须按设计规定进行安装和控制，同时亦应作监督和检查记录；1.3.9.在水冷壁中部部件就位找正后应对锅炉炉膛安装尺寸进行检验，其中包括各边长度、对角线、垂直度和炉膛与钢架的相对位置等。
1.3.10.对二级过热器出入口管组、高温再热器垂直管组与水冷壁折焰角间距进行检查与记录：由于该部位正处于炉膛高温区和管内介质最高温度，至使该部管排受热膨胀而延长，而其下部是水冷壁折焰角处，如果没有足够的间隙，则过热器和再热器的管排就会因膨胀延长而与折焰角管排相互摩擦，导致管壁减薄而爆管，为此该处应引起注意，其间隙应符合图纸设计要求并应检查和记录；1.3.11.炉顶一次密封的铁件焊接是否符合图纸设计要求应进行检查：主要检查那些不该与承压管相焊的铁件焊在了承压管上，在受热膨胀后易将承压管拉裂而产生爆管，为此必须在水压试验前进行检查和处理；1.3.12.对所有受热面设备受热膨胀的位移受阻部位进行检查；1.3.13.密切注意锅炉受热面在吊装中的碰撞及临抛后设备是否产生长期变形；1.3.14.注意设备临抛后与电焊线路形成回路而使悬吊用钢丝绳过热拉断造成重大事故；1.3.15.水压试验检查监督水温、水质、设备泄漏（水压试验用压力表必须经过检定合格）；1.3.16.对在施工过程中发现的质量缺陷及时下达监理联系单要求施工单位进行整改；1.3.17.对发现施工存在重大隐患，可能造成质量事故或已经造成质量事故时，应报告总监及时下达工程暂停令，要求承包单位停工整改。
