LD型单梁说明书

1、产品简介1.1综述LD-A型电动单梁起重机（以下简称起重机）是按JB/T1306-1994标准设计制造的，与CD1、MD1等形式的电动葫芦配套使用，成为一种油运行轨道的轻型起重设备。

其额定载荷1t～10t；跨度7.5m～22.5m,适应温度-25℃～+40℃，湿度≤85﹪，无火灾，爆炸危险和腐蚀性介质环境中工作，禁止吊运熔化金属，有毒、易燃、易爆物品。

为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，供用户选择使用。

本产品广泛用于机械制造，装配，仓库等场所。

1.2机构特点1.2.1金属结构部分主梁采用钢板压延成形的U型槽，再与工字钢组焊成箱形腹梁，横梁也是用钢板压延成U 型槽组焊成箱形横梁，为贮运方便，主、横梁之间用高强度螺栓连接。

1.2.2运行机构本产品是采用分别驱动形式，驱动制动靠锥形电动机来完成，传动是采用“开→闭”“闭→开”式齿轮传动。

1.2.3电气设备本产品所运行电机为单速异步电动机，运行速度：地面操作20 m/min、30 m/min；操纵室作为45 m/min、60 m/min、75 m/min。

起重机设有安全装置，可靠性高。

1.2.4 电动葫芦电动葫芦可起升重物，并沿主梁纵向移动，其结构特征点详见有关电动葫芦说明书。

1.2.5产品型号注解a)地面操纵、起重量3t、跨度10.5m、工作级别A5表示方法为：LD3t-10.5A5D.b)操纵室操纵、起重量5t、跨度16.5m、工作级别A5表示方法：LD5t-16.5A5S.3、性能参数4.安装图2-1 用于10t图2-2 用于1-54.1主横梁连接4.1.1在现场将起重机运行机构的驱动装置安装在横梁上。

4.1.2按图2所示，将主横梁用螺栓连接起来，此螺栓为精制螺栓，其性能可保证主、横梁连接可靠，为更安全允许用户按图2在a、b、c处稍加间断施焊不宜焊得太满，以防变形。

主、横梁组装后按标准JB/T1306-94中有关要求进行检验。

LD型电动单梁起重机设计计算书LD10t-16.5mA3-9m合肥市神雕起重机械有限公司2014.04.06一、起重机的总体要求与已知参数额定起重量: Q=G=10000kgn葫芦自重：G=1098kg葫跨度: L=16.5m起升速度: m in7.0mV=7/~起升小车运行速度: m inV=0.2m/~20小大车运行速度: min/0.2mV=~20大起重机工作级别： A3二、主梁设计计算1、主梁断面几何特性LD10-16.5m的断面如右图所示：计算得主梁断面惯性矩为：Ix=2.963x1094mmIy=4.578x1094mm主梁断面形心位置为：X=226mm，Y=508mm2、主梁强度计算根据此种梁的结构特点,主梁强度计算按第Ⅱ类载荷进行组合。

如下图所示:1) 垂直载荷在下翼缘引起的弯曲正应力⎥⎦⎤⎢⎣⎡++=8242111qL l G PL I y x z ϕϕσ司司 式中 P ——电动葫芦在额定起重量下的总轮压，N 葫G Q P 12ϕϕ+=Q ——起重量 N ， Q =10t=100000N ； 葫G ——电动葫芦自重，N ， 葫G =10760N ；2ϕ——动力系数，按第二类载荷组合取2ϕ=1.2； 1ϕ——冲击系数， 取1ϕ=1.1；z σ——主梁整体弯曲应力，2/mm N ；1y ——主梁下表面距截面形心轴x x -的距离，1y =592mm ； x I ——梁跨中截面对x x -轴的惯性距，4mm ； 司G ——司机室重量，N ，本车无司机室，司G =0；司l ——司机室重心至支承的距离，mm ；L ——梁的跨度，mm ； L=16500mmq ——主梁单位长度重量，mm N /。

q=185kg/m=1.85 N/mm故：()⎥⎦⎤⎢⎣⎡+++=824211121qL l G L G Q I y x z ϕϕϕϕσ司司葫 ()⎥⎦⎤⎢⎣⎡⨯⨯++⨯⨯+⨯=81650085.11.10416500107601.11000002.12.963x1095922 MPa MPa MPa mm N 22.12356.192][5.122/5.1222==<==δ满足设计要求。

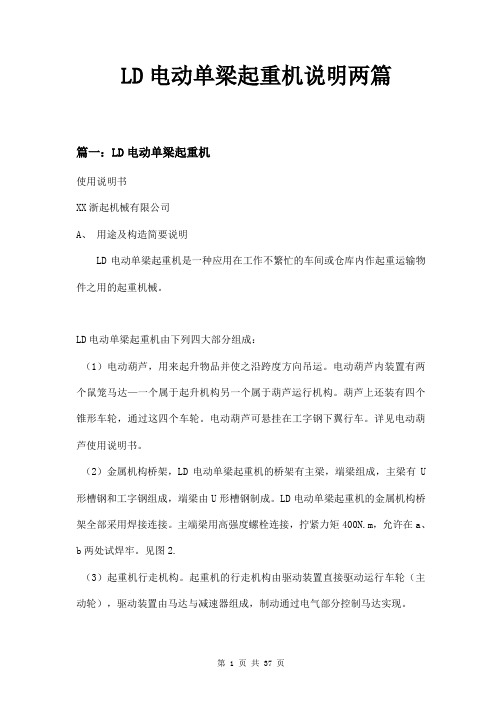

LD电动单梁起重机说明两篇篇一：LD电动单梁起重机使用说明书XX浙起机械有限公司A、用途及构造简要说明LD电动单梁起重机是一种应用在工作不繁忙的车间或仓库内作起重运输物件之用的起重机械。

LD电动单梁起重机由下列四大部分组成：（1）电动葫芦，用来起升物品并使之沿跨度方向吊运。

电动葫芦内装置有两个鼠笼马达—一个属于起升机构另一个属于葫芦运行机构。

葫芦上还装有四个锥形车轮，通过这四个车轮。

电动葫芦可悬挂在工字钢下翼行车。

详见电动葫芦使用说明书。

（2）金属机构桥架，LD电动单梁起重机的桥架有主梁，端梁组成，主梁有U 形槽钢和工字钢组成，端梁由U形槽钢制成。

LD电动单梁起重机的金属机构桥架全部采用焊接连接。

主端梁用高强度螺栓连接，拧紧力矩400N.m，允许在a、b两处试焊牢。

见图2.（3）起重机行走机构。

起重机的行走机构由驱动装置直接驱动运行车轮（主动轮），驱动装置由马达与减速器组成，制动通过电气部分控制马达实现。

（4）电气控制系统，LD电动单梁起重机各个动作的操作有两种方式。

操纵室操纵和地面操纵。

当采用操纵操纵时，在桥架的端部装有操纵室，在操纵室内装有控制箱、柜，起重机行走驱动马达的控制器以及电动葫芦的控制按扭。

地面操纵时，全部采用按扭控制。

起重机通过安装在桥架一端的导电装置，导电装置安装见图3，将电流引入起重机。

起重机的端梁两端装有限位开关，电动葫芦上装有起升高度断火限位。

当限位开关动作后即切断电流，该部分机构立即停止，而当再接通电源时，机构只能反方向运转。

B 安装1、把起重机安装到厂房上面的轨道上，是一个非常重要而且相当麻烦细致的工作，这一工作应委托给专业安装机构或对这方面知识有较深刻了解的技术人员和工人来进行。

2、起重机的安装，应注意下列事项：2.1、安装前，应仔细检查电动葫芦和行走机构所有零部件是否有锈蚀或伤损，桥架是否有整体变形或各构件的局部变形。

机械零件如果由于路途运输中保管不慎或因在用户购放时间过久而发生锈蚀或损伤时，应把机构拆开，把零件放在火油内清洗锈迹，对于损伤的零件，应视损伤的程度和性质；进行修理和更换，然后再把它们装配起来。

LD型电动单梁起重机技术指标
LD型电动单梁起重机技术指标 1、起重重量:1吨
2、起重机运行机构运行速度:(地)室20m/min
3、起重机运行机构速比:58.78
4、起重机运行机构-电动机型号:锥形鼠笼型(电磁变频软起动电机)
5、起重
机运行机构-电动机功率:2X0.8kw 6、起重机运行机构-电动机转速:1380r/min 7、起升机构-电动葫芦型式:MD1型
8、起升机构-电动葫芦起升速度:8/0.8(m/min) 9、起升机构-电动葫芦起升高度:9m
10、起升机构-电动葫芦运行速度:20m/min 11、起升机构-电动葫芦电动机:锥形鼠笼型(电磁变频软起动电机) 12、起重机跨度:12m
13、起重机行走距离(厂房长度):20m
14、起重机控制系统采用手动加无线遥控两种模式。

LD型电动单梁桥式起重机一、简单介绍LD型电动单梁桥式起重机（以下简称起重机）是按标准JB1306-2008设计制造的，与CDI、MDI等形式的电动葫芦配套使用，成为一种有轨运行的轻小型起重机，其适用起重量为1-10吨，适用跨度为7.5~22.5米,工作环境温度在-25~+40℃ 范围内。

为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，以供用户选择。

本产品为一般用途起重机，多用于机械制造、装配、仓库等场所，其结构特点如下：1、金属结构部分主梁采用钢板压延成形的U形槽钢，再与工字钢组焊成箱形实腹梁。

横梁也是用钢板压延成U形槽钢，再组焊成箱形横梁。

为贮存运输方便。

主横梁之用M20 螺栓（45号钢）连接而成桥架。

2、电动葫芦电动葫芦可起升重物，并沿主梁横向移动，其结构特点详见有关电动葫芦说明书。

3、运行机构本产品是采用分别驱动形式，制动靠锥形制动电机来完成，传动是“一开二闭”式三级齿轮传动。

4、电气设备本产品所用运行电动机有单速锥形鼠笼电动机（用于运行速度20、30和45 米/分）地操和锥形绕线电动机（用于运行速度45、60、75米/分）驾操二种形式，随操纵形式不同，设有两种电气控制。

电动葫芦及整个起重机均设有安全装置，如起升限位开关，终点限位开关等。

5、本产品规格表示方法如下（1）地面操纵例：起重量3吨，跨度10.5米,运行速度30米/分。

表示方法：LD3T0.5-30(2)操纵室操纵例：起重量5吨，跨度16.5米,运行60米/分。

表示方法：LDC5-16.5-60二、外形总图图 1注：厂房屋顶高度应比起重机最高尺寸三200mm 括号内尺寸(800)仅为闭式端面开门操纵室用。

三、性能参数表1.技术规格:起重跨度中级工作制度JC=25% 主要尺寸起重机运行机构电动萌^1电电车轨轨吊主吊地操驾驾闭>200 H1 h2.总重及轮压最大轮压 5.51 5.53 5.64 5.67 5.81 5 ).83 6 ).036.05 6 .32 6 .60 驾开操总重 3.29 3.37 3.80 3.91 4.53 4 L62 5 兀395 .496 .547 .67最大轮压 5.81 5.83 5.94 5.97 6.11 6 ).13 6 ).336 .95 6 .44 6 .71驾闭操总重 3.39 3.37 3.80 3.91 4.53 4 L62 5 兀395 .496 .547 .67最大轮压 5.81 5.83 5.94 5.97 6.11 6 ).13 6 ).336.95 6 .44 6 .711、在用户现场上将起重机运行机构的驱动装置安装在横梁上。

0.5～16t电动单梁桥式起重机使用说明书本溪钢铁公司起重机制造厂编制目录一、概述 (3)二、外形总图 (3)三、性能参数 (4)四、安装 (4)五、使用 (7)六、维护 (7)七、易损件 (9)八、附注 (9)九、安全装置 (10)十、安全技术规则 (10)十一、司机职责 (11)一、概述LD型电动单梁桥式起重机按JB1306-1994设计制造，与CD、MD等形式的电动葫芦配套使用，该机适用于0.5～16t，跨度为7.5～22.5m，工作温度-30℃～+40℃范围内。

本机设有地面操纵和操纵室操纵两种操纵形式，操纵室又分端面及侧面入口两种入口方式。

本产品为一般用途小型起重机，广泛用于机械制造、零件装配的车间及仓库等场所，其结构特点如下：1、金属结构部分主梁采用钢板压延成型，再与工字钢组焊成箱形实腹梁；端梁采用钢板压延成形，组焊成箱形端梁；为运输等方便主、端梁之间用45号钢螺栓连接为一体。

2、起升机构和小车运行采用电动葫芦，其结构特点详见电动葫芦说明书。

3、本机运行机构采用双驱动形式，制动靠锥形制动电动机来完成，传动采用LD型驱动装置和开式齿轮传动。

二、外形总图图1三、性能参数见附表1。

四、安装1、用户现场将起重机运行机构的驱动装置安装在端梁上。

2、按图2所示，将主、端梁用螺栓连接来。

应注意此处螺栓为专用螺栓（材料为45#钢的特制螺栓），其性能基本可以保证主、端梁的连接强度。

为更安全起见，允许用户按图2所示的a、b、c处稍加间断焊缝，但不宜焊得太满，以防变形。

主、端梁组装后，可按标准JB1306-1994中的有关要求进行检验。

主梁及端梁连接面在组装前应清理毛刺。

3、将重机的终点行程开关入开关箱等电器组装到端梁上，接通有关电气部分，调试两台运行电动机，使其转向一致。

4、电动葫芦可预先装在主梁上，同起重机一起架设到轨道上，也可以分别架设。

5、操纵室须在起重机架设到轨道上之后，再组装到起重机上。

6、参照图3、图4架设电源滑触线装置。

LDY型冶金电动单梁起重机安装、使用、维护说明书纽科伦（新乡）起重机有限公司目录一、概述 (3)1.主要用途 (3)2.适用范围 (3)3.环境条件 (3)4.噪声 (3)二、起重机的结构和性能参数 (3)1.桥架 (3)2.运行机构 (3)3.起升机构 (4)4.电气系统 (4)5.操纵形式 (4)三、起重机的基本型式 (4)1.型式 (4)2.型号表示方法 (4)3.标记示例 (4)4.起重机基本参数 (4)5.技术参数 (5)四、起重机的安全及防护装置 (5)1.安全制动装置 (5)2.轨道端部止档及缓冲器 (6)3.限位器 (6)4.运行极限限制器 (7)5.电动机安全保护 (8)6.失压保护 (8)7.错相保护 (8)8. 紧急断电保护（紧急开关） (8)9. 过电流保护和零位保护 (8)五、电气安全规则 (8)1.电气设备的安全技术要求 (8)2.电器线路安全要求 (9)六、起重机的安装与调试 (9)1.安装准备及注意事项 (9)2.安装时的安全要求 (9)3.桥架组装 (10)4.桥架组装完成后的质量要求 (10)5.安装架设方法 (11)6.轮缘内侧与轨道间隙 (11)七、电气系统安装 (12)八、电控系统的检查和调整 (13)九、起重机的运转试验 (14)1.试车前的准备和检查 (14)2.无负荷试验 (14)3.负荷试验 (14)十、起重机的检修与维护 (15)1.日检 (15)2.月检 (15)3.年检 (19)十一、起重机的润滑 (23)1.起重机设备各润滑点分布如下 (23)2.润滑注意事项 (24)十二、起重机常见故障及处理 (24)十三、起重机的安全操作规程 (26)1.起重机的操作 (26)2.安全操作规程 (27)十四、标志、运输和储存 (29)请在安装、使用前仔细阅读使用说明书，并严格按照有关安全操作规程进行作业。

一、概述本说明书适用于LDY型冶金电动单梁起重机的安装、使用和维护，供安装、操作和维修人员使用。

LD型电动单梁起重机具有结构合理，整机刚性强的特点。

整机与CD1型、MD1
型电动葫芦配套使用，是一种轻小型的起重机械。

其起重量为1t-20t。

跨度为7.5-28.5m。

工作级别为A3-A4，工作环境温度为-25℃～40℃.
本产品广泛用于工厂、仓库、料场等不同场合吊运货物，禁止在易燃、易爆、腐蚀性介质环境中使用。

本厂品设有地面和操纵室两种操作形式。

操作室有开式、闭式两种，可根据实际情况分别为左或右面安装两种形式，入门方向有侧面及断面两种，以满足用户在各种不同需要的情况下进行选择。

L D Y型冶金单梁起重机使用说明书(总25页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除安装、使用产品时，注意人身安全，并请仔细阅读说明书特种设备（起重机）制造许可证号：TS2410816-2017特种设备（起重机）安装改造维修许可证：TS3441162-2018 LDY型电动单梁起重机(吊运熔融金属用)安装及使用维护说明河南省天源起重机有限公司C N A S MEM BE R OF T I L A T ER ALM ULTAN RN EMEGNARTINGO C ER本公司质量管理体系通过ISO9001：2008 认证目录一、产品概述二、结构概述三、电气系统四、安装调整五、验收规则六、使用与管理七、随机文件八、保证期尊敬的用户：感谢您选用本产品，在使用之前，请认真阅读本使用说明书，否则，可能因使用不当或由于对本产品了解不够，致使设备损毁或危及人身安全，造成不必要的损失或令人不愉快的经历。

在使用过程中，如出现质量问题，请与我们驻当地的服务网点联系，或直接与我们联系，并盼望您对本产品提出改进意见。

一、产品概述LDY型电动单梁起重机（吊运熔融金属用）是根据质检办特[2007]375号文《关于冶金起重机整治工作有关意见的通知》、质检办特[2008]347号文《关于开展压力管道元件和起重机专项整治工作有关问题的通知》及TSGQ0002-2008《起重机安全技术监察规程---桥式起重机》的有关条款研制出来的产品，是专用于冶金行业吊运熔融金属用的特殊单梁起重机。

LDY型电动单梁起重机（吊运熔融金属用）（以下简称起重机）是一种安装在高架轨道上，在轨道上方运行的桥式型起重机。

是以冶金电动葫芦为起升机构的吊运熔融金属用的起重机，额定起重量不大于10t，电动葫芦工作级别不小于M6，是使挂在起重机吊钩上的熔融金属包在空间实现垂直升降和水平移动的起重设备（见图1）。

LD型电动单梁桥式起重机一、简单介绍LD型电动单梁桥式起重机（以下简称起重机）是按标准JB1306-2008设计制造的，与CDI、 MDI等形式的电动葫芦配套使用，成为一种有轨运行的轻小型起重机，其适用起重量为1-10吨，适用跨度为7.5~22.5米,工作环境温度在-25~+40℃范围内。

为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，以供用户选择。

本产品为一般用途起重机，多用于机械制造、装配、仓库等场所，其结构特点如下：1、金属结构部分主梁采用钢板压延成形的U形槽钢，再与工字钢组焊成箱形实腹梁。

横梁也是用钢板压延成U形槽钢，再组焊成箱形横梁。

为贮存运输方便。

主横梁之用M20螺栓（45号钢）连接而成桥架。

2、电动葫芦电动葫芦可起升重物，并沿主梁横向移动，其结构特点详见有关电动葫芦说明书。

3、运行机构本产品是采用分别驱动形式，制动靠锥形制动电机来完成，传动是“一开二闭”式三级齿轮传动。

4、电气设备本产品所用运行电动机有单速锥形鼠笼电动机（用于运行速度20、30和45米/分）地操和锥形绕线电动机（用于运行速度45、60、75米/分）驾操二种形式，随操纵形式不同，设有两种电气控制。

电动葫芦及整个起重机均设有安全装置，如起升限位开关，终点限位开关等。

5、本产品规格表示方法如下（1）地面操纵例：起重量3吨，跨度10.5米,运行速度30米/分。

表示方法：LD3-10.5-30（2）操纵室操纵例：起重量5吨，跨度16.5米,运行60米/分。

表示方法：LDC5-16.5-60二、外形总图图 1注: 厂房屋顶高度应比起重机最高尺寸≥200mm 括号内尺寸(800)仅为闭式端面开门操纵室用。

三、性能参数表1.技术规格:690 1290 820 841.5 1310 25003000 2500 3120850 990 3000 3500 3000 3500 2.总重及轮压四、安装图2 主梁与横梁连接1、在用户现场上将起重机运行机构的驱动装置安装在横梁上。

LD型电动间梁桥式起重机主梁焊接工艺：1.主梁焊缝不得有裂纹，未熔合等缺陷。

并且就符合GB985－882.工字钢接头见图纸，接缝就避开跨中，接缝数不得多于两处。

3.U型槽允许有多段拼接，但对接焊缝应避开跨中用工字钢拼接处，焊缝应错开，其尺寸不得小于200mm4.主梁两端的连接板之间在左右两边距离之差不大于1mm5.主梁上拱度应为（1／1000－1.4／1000）S，最大上拱度应位于跨中S/10范围6.主梁的水平旁弯曲值F≤S/200，此值在腹板上离主梁面顶面100mm处测量7.主梁腹板的受拉区小于5.5，受拉区小于3.58.U型槽钢对接焊缝工字钢拼接头焊缝与筋板应相互错开50mm以上9.起重机跨度大于10米时，偏差*S＝±[2+0.1(S-10)]小于10米时为±210.对角线差|E1-E2|≤5mm11.焊条用E430312.工字钢的造型接头及长度尺寸应按图示要求备料，拼接后的工字钢不得有S弯13.U型槽钢板料，隔板、侧板、主端梁连接板、均应按图纸要求进行剪切，剪切后保证尺寸准确，核正波浪度及水平弯曲不得有S弯及翘曲14.将剪切后的U形槽钢板料借助二315T油压机模压成U型，保证U型圆弧R不得有裂纹。

15.接头处开坡口，1.按焊接X型双面坡口要求进行。

拼接工字钢时，保证间隙2mm,点焊，焊条为E4803焊接顺序为上面所示。

焊完1、2、3后，工字钢翻身批凿焊根，随后再焊456焊完7后再批凿焊根随后再焊8。

拼接加强板后焊接。

16.U型槽钢拼接处要求17.U型槽钢接接处间隙为1-2mm.由中间向两头焊接，在拼装台上将工艺筋焊好，再将槽形内对接底面焊缝及筋板两面底面角焊缝焊好，然后翻身放于工作台上，焊接焊缝。

最后将U型槽钢侧面焊接，先焊对接处，焊接后焊隔板处焊缝18.装配工字钢：将已整形好的U形槽体口向上吊放置于平台上，两端面各放一块垫头，校正扭曲。

在槽体中间架一根钢丝绳作测量工具，按照主梁工字钢挠度在每挡筋板之间量出其高低尺寸，在每挡筋板上划线，用气割修正，但要保证两端头图注尺寸。

LD型电动单梁桥式起重机一、简单介绍LD型电动单梁桥式起重机（以下简称起重机）是按标准JB1306-2008设计制造的，与CDI、MDI等形式的电动葫芦配套使用，成为一种有轨运行的轻小型起重机，其适用起重量为1-10吨，适用跨度为7.5~22.5米,工作环境温度在-25~+40℃范围内。

为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，以供用户选择。

本产品为一般用途起重机，多用于机械制造、装配、仓库等场所，其结构特点如下：1、金属结构部分主梁采用钢板压延成形的U形槽钢，再与工字钢组焊成箱形实腹梁。

横梁也是用钢板压延成U形槽钢，再组焊成箱形横梁。

为贮存运输方便。

主横梁之用M20螺栓（45号钢）连接而成桥架。

2、电动葫芦电动葫芦可起升重物，并沿主梁横向移动，其结构特点详见有关电动葫芦说明书。

3、运行机构本产品是采用分别驱动形式，制动靠锥形制动电机来完成，传动是“一开二闭”式三级齿轮传动。

4、电气设备本产品所用运行电动机有单速锥形鼠笼电动机（用于运行速度20、30和45米/分）地操和锥形绕线电动机（用于运行速度45、60、75米/分）驾操二种形式，随操纵形式不同，设有两种电气控制。

电动葫芦及整个起重机均设有安全装置，如起升限位开关，终点限位开关等。

5、本产品规格表示方法如下（1）地面操纵例：起重量3吨，跨度10.5米,运行速度30米/分。

表示方法：LD3-10.5-30（2）操纵室操纵例：起重量5吨，跨度16.5米,运行60米/分。

表示方法：LDC5-16.5-60二、外形总图图 1注: 厂房屋顶高度应比起重机最高尺寸≥200mm 括号内尺寸(800)仅为闭式端面开门操纵室用。

三、性能参数表1.技术规格:起 重 量跨 度中级工作制度 JC=25%主 要 尺 寸 起重机运行机构电动葫芦 电 动 机 电 源车 轮直 径 轨 面 宽 度轨面至起重机顶距离吊钩至轨面最小尺寸主梁最大厚度吊 钩 至 轨 道 中 心 距 离地 操 驾 操 驾闭操运行速度电动机 电动葫芦型式起升速度起升高度 运行速度大车轮距起重机最大宽度大车轮距起重机最大宽度大车轮距起重机最大宽度型号 功率 转速 吨L Kυ K Wυ υ1H υ2DH 1h h 1 L 1 L 2 K B K B K B米 米/分千瓦 转/分 米/分 米 米/分毫米 毫米毫 米17.5~12 30 45 60 73 45/22.5Z D Y 21-4 Z D R 12-4 Z D 22-4/81380 1380/680C D C D M D7 8 8/0.86 9 12 18 24 3020 20锥 形 鼠 笼 式3相 50H Z 380Vφ400 φ27037~70500 735 550 2000 2500 2000 2750785 600 796 1274 2500 3000 2500 3120 2500 3120 570 630815 700 3000 3500 3000 3500 3000 350012.5~17 19.5 22.527.5~12 2000 2500 2000 2750500 960 600 2500 3000 2500 3120 2500 3120 570 990 700 871.5 1292.5690 990 820 3000 3500 3000 3500 3000 350012.5~13.514~1719.5~22 3 7.5~12 500 630 2000 2500 2000 2750 3000 3500 570 700 2500 3000 2500 3120 2500 3120 690 1115 820 796 1274 770 900860 990 3000 3500 3000 3500 3000 350012.5~14.515~17 19.5 22.5 5 7.5~10.5 570 700 2000 2500 2000 2750 2500 3120690 1290 820 841.5 1310 2500 3000 2500 3120 850 990 3000 3500 3000 3500 3000 3500 870 1300 101011~12.513~17 19.5 22.5 10 7.5~10.5 705 82011~14.5885 1000 841.5 131015~17 895 1010 2500 3100 2500 3100 2500 3100 19.5 1035 115022.51085 1465 1200 3000 3600 3000 3600 3000 36002.总重及轮压吨位操纵型式跨度(m)吨位(T)7.5 8 10.5 11 13.5 14 16.5 17 19.5 22.51地操总重 1.34 1.38 1.55 1.63 2.07 2.12 2.32 2.36 3.00 3.41最大轮压0.87 0.88 0.92 0.94 1.04 1.06 1.1 1.11 1.45 1.54 驾开操总重 1.75 1.79 2.02 2.04 2.48 2.53 2.73 2.72 3.40 3.81最大轮压 1.18 1.19 1.23 1.25 1.35 1.37 1.41 1.42 1.74 1.84 驾闭操总重 1.77 1.81 2.02 2.00 2.48 2.53 2.73 2.77 3.40 3.81 最大轮压 1.19 1.20 1.24 1.26 2.47 1.37 1.41 1.42 1.74 1.842地操总重 1.60 1.65 1.90 1.95 2.26 2.39 2.64 2.69 3.85 4.60最大轮压 1.46 1.47 1.54 1.55 1.62 1.68 1.74 1.75 2.18 2.38 驾开操总重 2.01 2.06 2.31 2.36 2.67 2.79 3.04 3.09 4.25 5.00最大轮压 1.77 1.78 1.85 1.86 1.93 1.97 2.04 2.05 2.48 2.68 驾闭操总重 2.03 2.08 2.33 2.38 2.67 2.79 3.04 3.09 4.25 5.00最大轮压 1.79 1.80 1.87 1.88 1.93 1.97 2.04 2.05 2.48 2.683地操总重 1.70 1.75 2.00 2.05 2.35 2.58 2.92 2.97 4.28 4.83最大轮压 1.99 2.00 2.07 2.09 2.15 2.22 2.32 3.37 2.80 9.24 驾开操总重 2.11 2.16 2.41 2.46 2.76 2.98 3.32 3.37 4.68 5.23最大轮压 2.30 2.31 2.38 2.40 2.46 2.52 2.62 2.63 3.10 3.24 驾闭操总重 2.13 2.18 2.43 2.48 2.76 2.98 3.32 3.37 4.08 5.23最大轮压 2.32 2.33 2.40 2.42 2.46 2.52 2.62 2.63 3.10 3.245地操总重 2.00 2.05 2.30 2.48 2.88 2.94 3.24 3.30 4.57 5.65最大轮压 3.09 3.12 3.20 3.24 3.34 3.35 3.44 3.46 3.85 4.20 驾开操总重 2.41 2.46 2.71 2.89 3.29 3.35 3.65 3.71 4.97 6.05最大轮压 3.40 3.43 3.51 3.55 3.65 3.66 3.75 3.77 4.23 4.58 驾闭操总重 2.43 2.48 2.73 2.91 3.29 3.35 3.65 3.71 4.97 6.05最大轮压 3.42 3.45 3.53 3.57 3.65 3.66 3.75 3.77 4.23 4.5810地操总重 2.89 2.97 3.40 3.51 4.13 4.22 4.99 5.09 6.14 7.27最大轮压 5.51 5.53 5.64 5.67 5.81 5.83 6.03 6.05 6.32 6.60 驾开操总重 3.29 3.37 3.80 3.91 4.53 4.62 5.39 5.49 6.54 7.67最大轮压 5.81 5.83 5.94 5.97 6.11 6.13 6.33 6.95 6.44 6.71 驾闭操总重 3.39 3.37 3.80 3.91 4.53 4.62 5.39 5.49 6.54 7.67最大轮压 5.81 5.83 5.94 5.97 6.11 6.13 6.33 6.95 6.44 6.71四、安装横梁主梁图2 主梁与横梁连接1、在用户现场上将起重机运行机构的驱动装置安装在横梁上。

LD型电动单梁桥式起重机一、简单介绍LD型电动单梁桥式起重机（以下简称起重机）是按标准JB1306-2008设计制造的，与CDI、MDI等形式的电动葫芦配套使用，成为一种有轨运行的轻小型起重机，其适用起重量为1-10吨，适用跨度为7.5~22.5米,工作环境温度在-25~+40℃范围内。

为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，以供用户选择。

本产品为一般用途起重机，多用于机械制造、装配、仓库等场所，其结构特点如下：1、金属结构部分主梁采用钢板压延成形的U形槽钢，再与工字钢组焊成箱形实腹梁。

横梁也是用钢板压延成U形槽钢，再组焊成箱形横梁。

为贮存运输方便。

主横梁之用M20螺栓（45号钢）连接而成桥架。

2、电动葫芦电动葫芦可起升重物，并沿主梁横向移动，其结构特点详见有关电动葫芦说明书。

13、运行机构本产品是采用分别驱动形式，制动靠锥形制动电机来完成，传动是“一开二闭”式三级齿轮传动。

4、电气设备本产品所用运行电动机有单速锥形鼠笼电动机（用于运行速度20、30和45米/分）地操和锥形绕线电动机（用于运行速度45、60、75米/分）驾操二种形式，随操纵形式不同，设有两种电气控制。

电动葫芦及整个起重机均设有安全装置，如起升限位开关，终点限位开关等。

5、本产品规格表示方法如下（1）地面操纵例：起重量3吨，跨度10.5米,运行速度30米/分。

表示方法：LD3-10.5-30（2）操纵室操纵例：起重量5吨，跨度16.5米,运行60米/分。

表示方法：LDC5-16.5-602二、外形总图1 图200mm 注: 厂房屋顶高度应比起重机最高尺寸≥(800)仅为闭式端面开门操纵室用。

括号内尺寸3三、性能参数表1.技术规格:42.总重及轮压5装四、安主梁横梁图2 主梁与横梁连接1、在用户现场上将起重机运行机构的驱动装置安装在横梁上。

2、按图2所示，将主梁与横梁用螺栓连接起来，主梁同横梁连接面在组装前应清理干净，主横梁组装后可按标准JB/ZQ8012-88中的有关要求进行检验。

LD-5T单梁起重机操作规程
1、适应岗位
1.1适应岗位
起重机操作工
1.2适用机型
本操作规程适用机型：LD-5T单梁起重机
2、主要技术参数（仅供参考，以设备出厂说明书为准，本操作规程以LD-5T单梁起重机为例）
规格型号LD
额定起重量5T
运行速度地面操作20～30m/min
电动机功率2*0.8kw
转速1380 转/分
电动葫芦起升8M
起升速度8 m/min
电源3相；50HZ；380V。

工作环境非露天
工作级别A5
3、LD-5T单梁起重机示意图
4、启动前准备和检查。

5、操作
6、工作完毕停机
7、禁止事项：
7.1 严禁超荷吊物。

7.2 严禁带故障操作。

7.3 严禁湿手或带湿手套操作行车控制钮盒，在操作前应将手上的油或水擦拭干净，以防油或水进入操作按钮盒造成漏电伤人事故。

8注意事项：
8.1 吊物时确保吊环旋入物件深度大于吊环直径的1.5倍。

8.2 不准急升急降，将重物悬在空中时间不得超过5分钟，不要在吊件摇摆时移动。

8.3 行车移动时必须严密注意吊件高度，吊件移动必须平稳缓慢。

8.4 操作中如有异常声音或危险现象，立即停止使用，并通知相关人员检查处理。

8.5 行车在操作时必须时刻不忘操作安全，及时提醒他人注意安全。

8.6 维修时行车必须处在空载、断开电源状态，并挂上“禁止合闸”的警示牌。
