第1-7期全国一级BIM技能等级历年真题最全合集

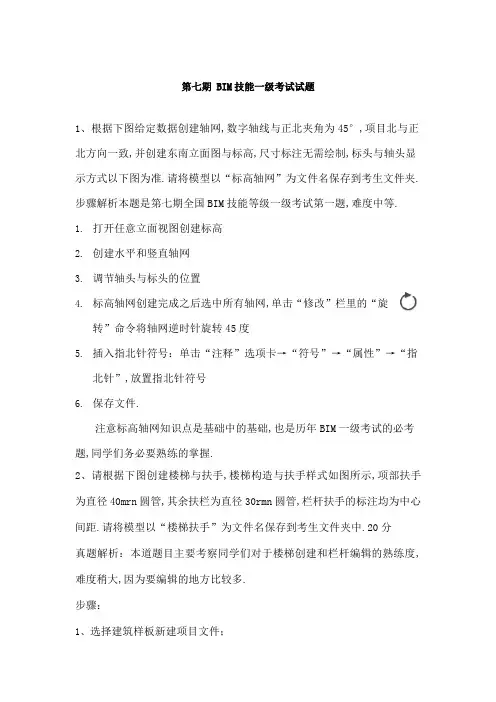

第七期 BIM技能一级考试试题1、根据下图给定数据创建轴网,数字轴线与正北夹角为45°,项目北与正北方向一致,并创建东南立面图与标高,尺寸标注无需绘制,标头与轴头显示方式以下图为准.请将模型以“标高轴网”为文件名保存到考生文件夹.步骤解析本题是第七期全国BIM技能等级一级考试第一题,难度中等.1.打开任意立面视图创建标高2.创建水平和竖直轴网3.调节轴头与标头的位置4.标高轴网创建完成之后选中所有轴网,单击“修改”栏里的“旋转”命令将轴网逆时针旋转45度5.插入指北针符号：单击“注释”选项卡→“符号”→“属性”→“指北针”,放置指北针符号6.保存文件.注意标高轴网知识点是基础中的基础,也是历年BIM一级考试的必考题,同学们务必要熟练的掌握.2、请根据下图创建楼梯与扶手,楼梯构造与扶手样式如图所示,项部扶手为直径40mrn圆管,其余扶栏为直径30rmn圆管,栏杆扶手的标注均为中心间距.请将模型以“楼梯扶手”为文件名保存到考生文件夹中.20分真题解析：本道题目主要考察同学们对于楼梯创建和栏杆编辑的熟练度,难度稍大,因为要编辑的地方比较多.步骤：1、选择建筑样板新建项目文件；2、将标高二高度改为650,在标高一创建楼梯,按构件创建；3、设置楼梯属性：楼梯宽度为2000、踢面数为4、踢面高度为,在编辑类型弹出来的对话框里取消楼梯踢面和左中右的梯边梁,修改踏板厚度为50；4、用参照平面线作好待会要用的辅助线；5、取消勾选自动创建平台,沿辅助线作出四级台阶,用镜像工具将其镜像复制到另一边；6、手动创建平台,通过拾取两端楼梯自动创建；7、栏杆选择默认的900mm圆管,完成楼梯绘制；8、实心构造部分可以用新建常规模型的方法创建；9、设置栏杆：①选中自动生成的栏杆,编辑其类型,②编辑扶栏结构,将扶栏1、2、3、4的高度改成685、585、185、85,单击确定；③编辑栏杆位置,对齐方式选择中点对齐④编辑顶部扶栏,样式改为40mm圆管,高度为900mm10、保存文件3、创建下图中的榫卯结构,并建在一个模型中,将该模型以构件集保存,命名为“榫卯结构”,保存到考生文件夹中.10分真题解析：本道题目主要考察常规模型拉伸命令的使用,解法大致分两种.一种是创建四段实心拉伸再将其连接,另一种是创建两个圆柱实心拉伸再创建两个空心拉伸剪切实心形状.在这里讲第二种方法步骤：1、新建族文件,选择公制常规模型,在平面立面作好需要的辅助线；2、在标高一平面辅助线正交中心创建实心拉伸,拉伸轮廓为半径100的圆,拉伸起点为0,终点为300；3、回到标高一平面创建空心拉伸,拉伸轮廓为十字形状,可以用拾取线拾取圆形轮廓再拆分图元用修剪延伸为角工具完成,拉伸起点为150,终点为300,下部完成；4、上半部用同样的方法创建,最终完成体题目要求；5、保存文件.4、用体量创建下图中的“仿央视大厦”模型,请将模型以“仿央视大厦”为文件名保存到考生文件夹中.20分真题解析：本道题难度主要体现在识图,通过这几个平立面图要能在脑子里意识到这是个什么样的形状模型.题目已经提示了这话四“仿央视大厦”模型,有疑惑的可以搜索央视大厦图片.步骤：1、新建概念体量文件；2、用模型线创建一个2000020000的矩形；3、对其创建实心形状,拉伸7100+10300+6000=的高度；4、打开前视图,照题中位置用模型线创建一个1500010300+7100的矩形,对这个矩形创建空心形状,向里拉伸15000；5、打开后视图,根据题目在合适的位置用模型线创建一个150006000+10300的矩形,对这个矩形创建空心形状,向里拉伸15000；6、保存文件.5、根据以下要求和给出的图纸,创建模型并将结果输出.在考生文件夹下新建名为“第五题结果输出”的文件夹,将结果文件存于该文件夹.40分（1）BIM建模环境设置5分1）以试题文件夹中的“第七期第5题样板”作为基准样板,创建项目文件. 2分2）设置项目信息：①项目发布日期： 2015年11月5H;②项目名称：独栋别墅；⑧项目编号：2015001-1. 3分（2）BIM参数化建模24分1）主要建筑构件的参数要求如下表. 9分2）根据给出的图纸创建建筑形体,包括墙、柱、门、窗、屋顶、楼板、楼梯、栏杆.其中,门窗仅要求尺寸与位置正确,窗台高度均为900.未标明尺寸不作要求.12分3）设置BIM属性：①为所有门窗增加属性,名称为“编号”；②根据图纸中的标注,对所有门窗的“编号”属性赋值. 3分（3）创建图纸6分1）创建门窗明细表,要求包含类型、宽度、高度、底高度以及合计字段. 2分2）建立AO尺寸图纸,创建并放置首层平面图、①一⑧立面图、1-1剖面图. 4分（4）模型文件管理5分1）用“独栋别墅”为项目文件命名,并保存项目文件. 2分2）将创建的图纸导出为AutoCAD2010 DWC文件,将图纸上的视图和链接作为外部参照导出,命名为“平面图参照”. 3分真题解析：本道题难度不大,各小问都是revit基础功能,没有太深奥的东西.步骤：1、修改项目信息在“管理选项卡”的“项目信息”中修改2、按提中要求创建外墙、内墙、柱子、门、窗、屋顶、楼板、楼梯、栏杆,没有什么难度,注意柱子是结构柱,而且要移动到合适的位置,不要凸出墙体.3、按要求创建门窗明细表4、创建图纸,新建一张A0图纸,添加视图,添加首层平面图、南立面图、1-1剖面图；5、保存文件6、在主菜单选择导出→CAD格式→DWG,导出为CAD图纸.。

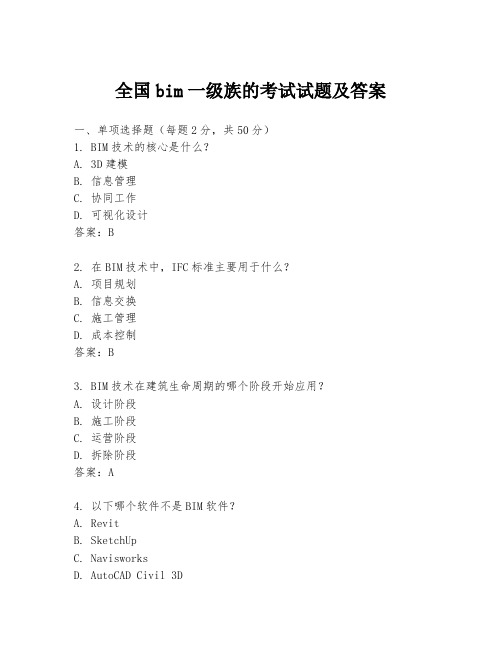

全国bim一级族的考试试题及答案一、单项选择题（每题2分，共50分）1. BIM技术的核心是什么？A. 3D建模B. 信息管理C. 协同工作D. 可视化设计答案：B2. 在BIM技术中，IFC标准主要用于什么？A. 项目规划B. 信息交换C. 施工管理D. 成本控制答案：B3. BIM技术在建筑生命周期的哪个阶段开始应用？A. 设计阶段B. 施工阶段C. 运营阶段D. 拆除阶段答案：A4. 以下哪个软件不是BIM软件？A. RevitB. SketchUpC. NavisworksD. AutoCAD Civil 3D答案：B5. BIM技术在施工阶段的主要作用是什么？A. 设计优化B. 施工模拟C. 材料采购D. 项目交付答案：B...（此处省略中间的题目和答案）49. BIM技术在建筑行业中的推广应用，主要面临的挑战是什么？A. 技术难度B. 资金投入C. 人才缺乏D. 行业接受度答案：C50. 以下哪个不是BIM技术的优势？A. 提高设计质量B. 减少施工错误C. 加快项目进度D. 增加项目成本答案：D二、多项选择题（每题3分，共30分）51. BIM技术可以应用于以下哪些领域？A. 建筑设计B. 结构设计C. 机电设计D. 项目管理答案：ABCD52. 在BIM技术中，以下哪些是常用的建模软件？A. RevitB. ArchiCADC. 3ds MaxD. Bentley答案：ABD53. BIM技术在施工阶段可以带来哪些好处？A. 提高施工效率B. 减少施工成本C. 提高施工安全D. 增加施工难度答案：ABC...（此处省略中间的题目和答案）结束语：本套试题涵盖了BIM技术的基本概念、应用领域、软件工具以及在建筑生命周期中的作用等多个方面，旨在帮助考生全面了解和掌握BIM技术的核心知识。

希望考生通过本试题的练习，能够对BIM 技术有一个更加深入的认识，并在实际工作中有效地应用BIM技术，提高工作效率和项目质量。

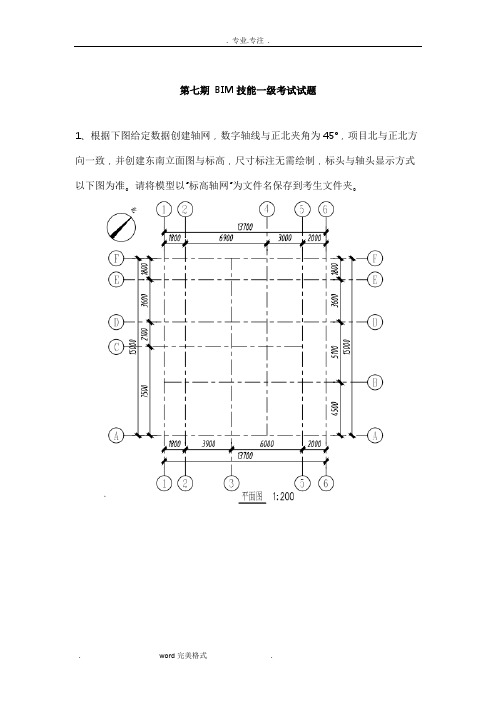

第七期BIM技能一级考试试题1、根据下图给定数据创建轴网，数字轴线与正北夹角为45°，项目北与正北方向一致，并创建东南立面图与标高，尺寸标注无需绘制，标头与轴头显示方式以下图为准。

请将模型以“标高轴网”为文件名保存到考生文件夹。

【步骤解析】本题是第七期全国BIM技能等级一级考试第一题，难度中等。

1.打开任意立面视图创建标高2.创建水平和竖直轴网3.调节轴头与标头的位置4.标高轴网创建完成之后选中所有轴网，单击“修改”栏里的“旋转”命令将轴网逆时针旋转45度5.插入指北针符号：单击“注释”选项卡→“符号”→“属性”→“指北针”，放置指北针符号6.保存文件。

【注意】标高轴网知识点是基础中的基础，也是历年BIM一级考试的必考题，同学们务必要熟练的掌握。

2、请根据下图创建楼梯与扶手，楼梯构造与扶手样式如图所示，项部扶手为直径40mrn圆管，其余扶栏为直径30rmn圆管，栏杆扶手的标注均为中心间距。

请将模型以“楼梯扶手”为文件名保存到考生文件夹中。

(20分)真题解析：本道题目主要考察同学们对于楼梯创建和栏杆编辑的熟练度，难度稍大，因为要编辑的地方比较多。

步骤：1、选择建筑样板新建项目文件；2、将标高二高度改为650，在标高一创建楼梯，按构件创建；3、设置楼梯属性：楼梯宽度为2000、踢面数为4、踢面高度为162.5，在编辑类型弹出来的对话框里取消楼梯踢面和左中右的梯边梁，修改踏板厚度为50；4、用参照平面线作好待会要用的辅助线；5、取消勾选自动创建平台，沿辅助线作出四级台阶，用镜像工具将其镜像复制到另一边；6、手动创建平台，通过拾取两端楼梯自动创建；7、栏杆选择默认的900mm圆管，完成楼梯绘制；8、实心构造部分可以用新建常规模型的方法创建；9、设置栏杆：①选中自动生成的栏杆，编辑其类型，②编辑扶栏结构,将扶栏1、2、3、4的高度改成685、585、185、85，单击确定；③编辑栏杆位置，对齐方式选择中点对齐④编辑顶部扶栏，样式改为40mm圆管，高度为900mm10、保存文件3、创建下图中的榫卯结构，并建在一个模型中，将该模型以构件集保存，命名为“榫卯结构”，保存到考生文件夹中。

bim一级考试1到9期真题及答案1. 根据BIM一级考试的真题，以下哪项不是BIM技术的核心应用？A. 3D建模B. 4D施工进度模拟C. 5D成本管理D. 6D设施管理答案：D2. BIM技术在建筑项目中的主要优势是什么？A. 提高设计效率B. 减少施工成本C. 提升项目管理水平D. 所有选项都是答案：D3. 在BIM一级考试中，以下哪个软件不是常用的BIM建模软件？A. RevitB. SketchUpC. NavisworksD. AutoCAD答案：B4. BIM技术在施工阶段的应用不包括以下哪项？A. 施工模拟B. 碰撞检测C. 材料采购D. 建筑性能分析答案：D5. BIM技术在设施管理阶段的主要作用是什么？A. 资产管理B. 空间规划C. 维护调度D. 所有选项都是答案：D6. 在BIM一级考试中，以下哪项不是BIM协同工作的关键要素？A. 标准化流程B. 信息共享C. 独立工作D. 沟通协调答案：C7. BIM技术在设计阶段的主要应用不包括以下哪项？A. 设计优化B. 性能分析C. 施工图纸输出D. 材料预算答案：D8. BIM技术在建筑行业中的推广应用，主要面临的挑战是什么？A. 技术门槛B. 缺乏专业人才C. 软件成本D. 所有选项都是答案：D9. 在BIM一级考试中，以下哪项不是BIM技术在项目管理中的优势？A. 提高项目透明度B. 减少返工和变更C. 增加项目成本D. 提升决策质量答案：C结束语：通过以上真题及答案，考生可以对BIM一级考试的内容和难度有一个大致的了解，希望这些信息能够帮助考生更好地准备考试。
