植物冠层分析仪的操作介绍什么是植物冠层分析仪植物冠层分析仪(Plant Canopy Analyzer)是一种用于测量植物覆盖度和植物冠层结构的工具。
它通过使用数字影像分析技术来获取大面积植被的生物学信息,例如植被密度、叶面积指数、植被高度等。
操作前准备在开始使用植物冠层分析仪之前,需要对设备进行一些准备工作:1.充电:确保设备电量充足,避免在使用过程中电力不足的情况发生。
2.测量站点准备:选择好测量站点,尽量避免有建筑物等遮挡物干扰。
3.数据记录与存储:选择与植物冠层分析仪兼容的软件,并测试是否可以成功连接。
操作步骤第一步:设备的设置将植物冠层分析仪放在测量站点上,按照设备说明书进行设置,例如语言选择、时间设置等。
第二步:连接电脑将植物冠层分析仪与电脑通过连接线(例如 USB)进行连接,并确保设备能够成功连接到电脑。
第三步:打开软件并设置参数打开植物冠层分析软件,选择合适的参数进行设置,如图像层面分析、数据存储位置、采集模式(自动/手动)等。
第四步:开始测量点击“开始测量”按钮,进行植物冠层分析。
在采集数据的同时,还可以通过软件实时查看相应的检测结果。
第五步:结束测量当完成了所需的测量时,可以选择结束测量并将数据存储到指定位置。
同时,还需注意将设备正确地关闭并存放好。
使用注意事项1.测量时尽量避免有建筑物、人行道、道路等遮挡物。
2.设备在测量前要进行一定的准备工作,如充电、设置时间等。
3.在测量过程中,要注意设备的保护,避免摔落、强震等情况。
同时也应避免设备长时间暴露在阳光直射下,防止电池、机器发热。
4.操作过程中,建议尽量在原地不要移动设备,以免影响测量数据的准确性。
结语本文介绍的是植物冠层分析仪的使用方法及操作注意事项。
虽然正确的使用方法可以提高设备的测量精度和效率,但我们还需要注意保护设备并遵守操作规程,以确保测量结果的准确性。
植物冠层数字图像分析仪自动采集软件使用说明在现代农业中使用植物冠层数字图像分析仪来测量冠层截取的光合有效辐射量,其实是因为植物的累积生物量与冠层截获光合有效辐射量有很紧密的联系,光合有效辐射是植物在生长发育过程中需要的能量基础,所以利用托普云农植物冠层数字图像分析仪测量和记录光合有效辐射,可以有利于科研人员更好的研究作物的生长发育、产量品质与光能利用间的关系,实现更好的光能利用,为高效农业生产提供依据。
植物冠层数字图像分析仪可广泛应用于农业生产和农业科研,为进行冠层光能资源调查,测量植物冠层中光线的拦截,研究作物的生长发育、产量品质与光能利用间的关系,本仪器用于400nm-700nm波段内的光合有效辐射(PAR)测量、记录,测量值的单位是平方米•秒上的微摩尔(μmols-1m-2)。
植物冠层数字图像分析仪自动采集软件使用说明:仪器连接好后,将鱼眼探头放在要测量的植物冠层下方,打开冠层自动采集软件,选择“连接”,您可以在计算机屏幕上看到动态的高精度的植物冠层黑白鱼眼图像,然后选择串口(一般为COM3),再选择“实时显示”便会显示实时光合有效辐射强度值,将PAR探头放在植物冠层内外的不同位置,可以测出各个位置的PAR值。
选择获取方式(自动采集和手动采集。
如果选择自动采集方式,软件会每隔3分钟采集一次图片,采集间隔可自己设定,最小时间间隔为1分钟。
如果选择手动采集方式。
点击一次采集便可获得一张冠层图片)获取冠层图像和光合有效辐射强度,图像格式为标准的位图图像(.BMP),图像和光合有效辐射强度值保存于计算机的D:\CanopyFiles文件夹内。
冠层图像采集完成后,采集到的植物冠层图像可以通过植物冠层分析软件来计算冠层的各项指标。
(2)光斑设置的用法是:在没有遮挡物的状态下点击“设置光斑”,然后点击“实时显示”,这时所显示的数值为没有遮挡物的光和有效辐射强度值减实时的光合有效辐射强度值。
此数值不作为结果保存,只做参考。
LAI-2200C冠层分析仪简易操作手册 原理:利用“鱼眼”光学传感器(垂直视野范围148°,水平视野范围360°)测量树冠上、下5个不同天顶角度(7°,23°,38°,53°,68°)的投射光强,利用植被冠层的辐射转移模型计算叶面积指数、空隙比等冠层结构参数。
也就是说一个正常的冠层数据应至少包括10个信号值,即冠层上方的5个信号值和冠层下方的5个信号值,根据5个不同天顶角度对应的冠层上下信号值,计算出冠层的叶面积指数等指标。
我们将冠层上方的5个信号值看做A值(Above),冠层下方的5个信号值看做B值(Below),本手册主要目的是如何使用LAI-2200冠层分析仪测定A值与B值、如何得到可靠的冠层数据。
仪器组成:主机(LAI-2270C,内置GPS)、连接线、光学传感器(LAI-2250)、LI-COR辐射传感器(可选) 操作方式:由于1个LAI-2270C可同时连接2个LAI-2250和2个辐射传感器,所以用户在购买或进行试验时,可另外添加1个LAI-2250光学传感器。
操作方式1:1个LAI-2270C和1个LAI-2250(光学感应传感器可独立使用) 特点:常用操作方式,将仪器连接后,可先测A值,再测B值。
操作方式2:1个LAI-2270C和2个LAI-2250(必须将2个LAI-2250进行匹配) 特点:可同时测定A值和B值,其中一个LAI-2250测A值,另一个测B值。
目前,用户多使用1个LAI-2270C和1个LAI-2250来测定冠层数据,因此本手册主要针对的是操作方式1。
操作步骤: 1、将电池装入主机和光学传感器,连接仪器。
将LAI-2250连接到主机的X通道。
可连接辐射 传感器,但必须将对应校准值输入主机。
2、按开机,等待屏幕进入实时显示界面 (如图1)3、将LAI-2250“鱼眼”镜头上的全遮盖帽 取下,通过按四个方向键, 在实时显示界面检查X1、X2、X3、X4和X5五个天顶角检测器有无响应(查看有无数值显示),若五个天顶角检测器有数值响应,则说明连接正确,可以开始测定。
植物冠层分析仪的操作介绍仪器简介植物冠层分析仪可以帮助研究人员快速、准确地测量植物的冠层结构参数,如树冠面积、叶面积、光线穿透率等,并且可以用于植物生态学、环境监测等领域的研究。
本文将为您介绍如何操作植物冠层分析仪。
操作步骤1. 准备工作首先需要安装好植物冠层分析仪,并将其与电源和计算机连接好。
然后需要准备一些实验样本,这些样本需要是经过处理后的植物,如去除枝干、削平叶片等,以便于测量。
2. 设置实验参数在启动植物冠层分析仪后,需要设置实验参数。
首先需要选择检测模式,目前常见的检测模式有全方位扫描模式、方向性扫描模式等。
然后需要选择扫描范围和采样密度,这些参数的设置应根据具体实验的需求来进行调整。
3. 进行扫描测量当设置好实验参数后,可以开始进行扫描测量。
在进行扫描前,需要将样本架放置在适当的位置,以保证扫描的准确性。
然后启动扫描程序,等待扫描完成。
4. 分析数据扫描完成之后,可以进行数据分析。
植物冠层分析仪通常会自动生成数据报告,包括冠层面积、叶面积、平均叶面积等参数。
如果需要进一步分析数据,可以将数据导入专业的数据分析软件中进行处理。
注意事项在操作植物冠层分析仪时需要注意以下事项:1.样本的处理应在同一水平面上进行,以确保数据的准确性。
2.在进行扫描测量时,需要确保设备能够顺利运行,避免出现故障。
3.在数据分析时应尽可能使用专业的数据分析软件,提高分析的准确性。
4.操作过程中需要注意安全,避免产生危险。
总结植物冠层分析仪是一款功能强大的实验设备,可以帮助研究人员进行植物冠层参数的测量和分析。
在操作植物冠层分析仪时需要注意安全,并注意样本处理和数据分析的准确性。
植物冠层分析仪ACCUPAR model LP-80操作手册开机后共有四个可选择的菜单:PAR、LOG、FILE和SETUP。
按MENU键可以随时在菜单之间切换并且可以使用上下箭头、Enter、ESC键来选择每个菜单内的项目。
集成的水平泡固定在主机的右上角,可以调整感受器保持水平位置的测量。
AccuPAR操作环境是0-50°C,相对湿度范围是0-100%。
RS-232接口可以与计算机相连,把数据下载到计算机中。
外置的光合有效辐射传感器可提供同步进行上下冠层测量。
一、开机按电源键,打开机器,可见到如上菜单。
如10分钟无操作将导致仪器自动关机。
任何情况下,您可以按MENU菜单在四个菜单之间切换。
在屏幕上边有标签显示,选中的标签将显示为黑色背景。
屏幕表明当前PAR值。
菜单的右侧是当前的电池状态和时间。
T是叶面积指数方程中另一变量。
定义为冠层下部PAR与冠层上部PAR的比值。
L定义为单位土地面积上叶片的面积。
Fb是零散光束辐射占直接来自太阳的辐射和来自所有环境(如大气或其他表面的反射)的辐射比率。
X是叶片投影面积与垂直投影面积的比例。
不同植物的x值是不同的。
Z是定义为太阳偏离顶点的角度,范围从0°到90°。
上面屏幕表明当前即时的PAR是10 µmol/m2/s (例子是在室内取的),没有进行冠层上下部测量。
如果连接了外置的传感器,即时的冠层上部PAR值将显示在屏幕上。
具体的计算公式如下:二、设置选择SETUP菜单进行Set Time/Date、Set Location、Set X、Set Active Segments、Calibrate Probe设置,校准时会出现如下菜单:典型情况下外置传感器和探杆都应放置水平。
第3行表明PAR是在600µmol m-1s-1以上。
低于此值将不会更新校准,因此在继续进行校准之前请检查PAR的数值。
校准时按ENTER按钮来执行校准任务(不要造成遮荫或反射对光线的影响)。

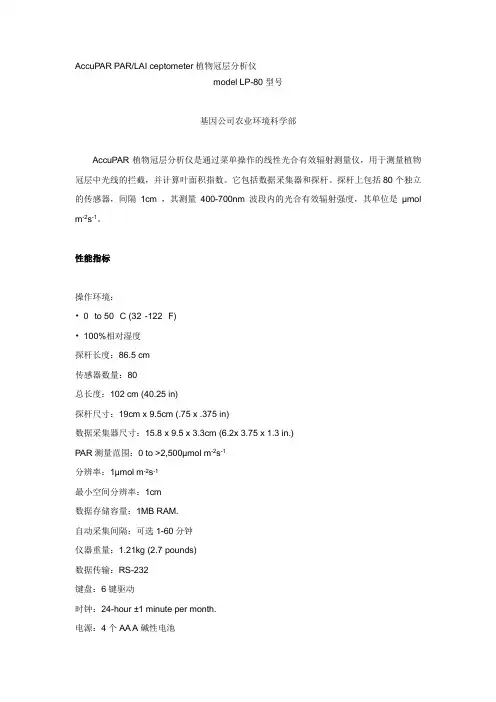

AccuPAR PAR/LAI ceptometer植物冠层分析仪model LP-80型号基因公司农业环境科学部AccuPAR植物冠层分析仪是通过菜单操作的线性光合有效辐射测量仪,用于测量植物冠层中光线的拦截,并计算叶面积指数。
它包括数据采集器和探杆。
探杆上包括80个独立的传感器,间隔1cm ,其测量400-700nm波段内的光合有效辐射强度,其单位是µmol m-2s-1。
性能指标操作环境:•0° to 50° C (32°-122° F)•100%相对湿度探杆长度:86.5 cm传感器数量:80总长度:102 cm (40.25 in)探杆尺寸:19cm x 9.5cm (.75 x .375 in)数据采集器尺寸:15.8 x 9.5 x 3.3cm (6.2x 3.75 x 1.3 in.)PAR测量范围:0 to >2,500µmol m-2s-1分辨率:1µmol m-2s-1最小空间分辨率:1cm数据存储容量:1MB RAM.自动采集间隔:可选1-60分钟仪器重量:1.21kg (2.7 pounds)数据传输:RS-232键盘:6键驱动时钟:24-hour ±1 minute per month.电源:4个AA A碱性电池共有四个可选择的菜单:PAR/LAI取样菜单、自动记录菜单、文件菜单和设置菜单。
您可以按MENU菜单来在菜单之间切换并且可以使用上下箭头、Enter、ESC来选择每个菜单内的项目。
集成的水平泡固定在主机的右上角,可以使得您保持测量时水平的位置。
AccuPAR操作环境是0-50°C,其相对湿度范围是0-100%。
RS-232接口可以使您把数据下载到计算机中,外置的光合有效辐射传感器提供给您同步进行上下冠层测量的能力。
LP-80系统组成AccuPAR和它的附件放置在泡沫填充的手提箱内,当您打开箱子时,您将发现以下部件:•AccuPAR model LP-80•RS-232数据线•使用手册•外置PAR传感器•#1 Phillips screwdriver螺丝起子ON/OFF键:打开或关闭仪器。

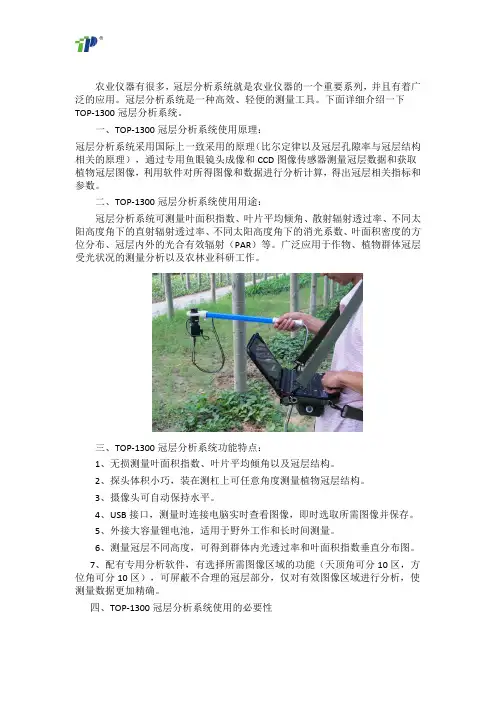

农业仪器有很多,冠层分析系统就是农业仪器的一个重要系列,并且有着广泛的应用。
冠层分析系统是一种高效、轻便的测量工具。
下面详细介绍一下TOP-1300冠层分析系统。
一、TOP-1300冠层分析系统使用原理:冠层分析系统采用国际上一致采用的原理(比尔定律以及冠层孔隙率与冠层结构相关的原理),通过专用鱼眼镜头成像和CCD图像传感器测量冠层数据和获取植物冠层图像,利用软件对所得图像和数据进行分析计算,得出冠层相关指标和参数。
二、TOP-1300冠层分析系统使用用途:冠层分析系统可测量叶面积指数、叶片平均倾角、散射辐射透过率、不同太阳高度角下的直射辐射透过率、不同太阳高度角下的消光系数、叶面积密度的方位分布、冠层内外的光合有效辐射(PAR)等。
广泛应用于作物、植物群体冠层受光状况的测量分析以及农林业科研工作。
三、TOP-1300冠层分析系统功能特点:1、无损测量叶面积指数、叶片平均倾角以及冠层结构。
2、探头体积小巧,装在测杠上可任意角度测量植物冠层结构。
3、摄像头可自动保持水平。
4、USB接口,测量时连接电脑实时查看图像,即时选取所需图像并保存。
5、外接大容量锂电池,适用于野外工作和长时间测量。
6、测量冠层不同高度,可得到群体内光透过率和叶面积指数垂直分布图。
7、配有专用分析软件,有选择所需图像区域的功能(天顶角可分10区,方位角可分10区),可屏蔽不合理的冠层部分,仅对有效图像区域进行分析,使测量数据更加精确。
四、TOP-1300冠层分析系统使用的必要性最开始对植物冠层分析所采用的方法是是全株收获法,但由于实际应用中工作量过大和对植物会造成破坏的原因,存在一定的局限性,尽管使用扫描仪提高了工作效率,但每片叶子的扫描过程仍较繁琐。
并且一般的冠层分析仪在进行分析研究时,在一定程度上会损害植物的叶片的,但是使用TOP-1300冠层分析系统后,不仅可以很好地测量出叶面积指数、叶片平均倾角、散射辐射透过率、不同太阳高度角下的直射辐射透过率、不同太阳高度角下的消光系数、叶面积密度的方位分布、冠层内外的光合有效辐射(PAR)等,主要是效率高,还对植物无损。

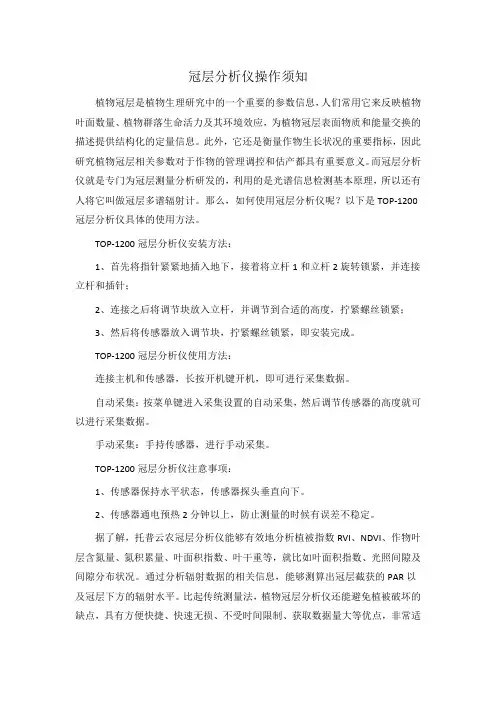

冠层分析仪操作须知植物冠层是植物生理研究中的一个重要的参数信息,人们常用它来反映植物叶面数量、植物群落生命活力及其环境效应,为植物冠层表面物质和能量交换的描述提供结构化的定量信息。
此外,它还是衡量作物生长状况的重要指标,因此研究植物冠层相关参数对于作物的管理调控和估产都具有重要意义。
而冠层分析仪就是专门为冠层测量分析研发的,利用的是光谱信息检测基本原理,所以还有人将它叫做冠层多谱辐射计。
那么,如何使用冠层分析仪呢?以下是TOP-1200冠层分析仪具体的使用方法。
TOP-1200冠层分析仪安装方法:1、首先将指针紧紧地插入地下,接着将立杆1和立杆2旋转锁紧,并连接立杆和插针;2、连接之后将调节块放入立杆,并调节到合适的高度,拧紧螺丝锁紧;3、然后将传感器放入调节块,拧紧螺丝锁紧,即安装完成。
TOP-1200冠层分析仪使用方法:连接主机和传感器,长按开机键开机,即可进行采集数据。
自动采集:按菜单键进入采集设置的自动采集,然后调节传感器的高度就可以进行采集数据。
手动采集:手持传感器,进行手动采集。
TOP-1200冠层分析仪注意事项:1、传感器保持水平状态,传感器探头垂直向下。
2、传感器通电预热2分钟以上,防止测量的时候有误差不稳定。
据了解,托普云农冠层分析仪能够有效地分析植被指数RVI、NDVI、作物叶层含氮量、氮积累量、叶面积指数、叶干重等,就比如叶面积指数、光照间隙及间隙分布状况。
通过分析辐射数据的相关信息,能够测算出冠层截获的PAR以及冠层下方的辐射水平。
比起传统测量法,植物冠层分析仪还能避免植被破坏的缺点,具有方便快捷、快速无损、不受时间限制、获取数据量大等优点,非常适合用于现代农业科研研究当中,目前该设备已经广泛应用于农业、园艺、林业领域有关栽培、育种、植物群体对比与发展的教学、研究工作当中,能有效帮助人们进行科学种植、施肥,是作物处于更有利的生长态势,以达到优质高产目的。
作物冠层分析仪使用说明书
在植物生理研究中,作物冠层分析仪可以说是一款非常重要的设备,因为作物的冠层是作物生理研究中的一个重要参数信息,实验人员常用它来反映植物叶面数量、植物群落生命活力及其环境效应,为植物冠层表面物质和能量交换的描述提供结构化的定量信息。
除此之外,作物冠层它还是衡量作物生长状况的重要指标,所以说研究作物的冠层相关参数对于作物的管理调控和估产都具有重要意义。
而托普云农推出的TOP-1200作物冠层分析仪选用敏感波段的光源照射作物冠层,感光部件同步获取冠层反射光谱信息,耦合作物生长监测诊断模型,获取作物生长信息,并诊断作物氮素匮缺情况。
那么,作物冠层分析仪具体该怎么使用呢?以下就是TOP-1200作物冠层分析仪的使用说明。
一、作物冠层分析仪安装步骤:
1、首先将指针紧紧地插入地下,接着将立杆1和立杆2旋转锁紧,并连接立杆和插针;
2、连接之后将调节块放入立杆,并调节到合适的高度,拧紧螺丝锁紧;
3、然后将传感器放入调节块,拧紧螺丝锁紧,即安装完成。
4、连接主机和传感器,长按开机键开机,即可进行采集数据。
二、作物冠层分析仪使用步骤:
1、自动采集:按菜单键进入采集设置的自动采集,然后调节传感器的高度就可以进行采集数据。
2、手动采集:手持传感器,进行手动采集。
3、传感器保持水平状态,传感器探头垂直向下。
三、作物冠层分析仪注意事项:
1、传感器通电预热2分钟以上,防止测量的时候有误差不稳定。
2、传感器保持水平状态,传感器探头垂直向下。
以上便是TOP-1200作物冠层分析仪的使用说明,该作物冠层分析仪能够有效地分析植被指数RVI、NDVI、作物叶层含氮量、氮积累量、叶面积指数、叶干重等,就比如叶面积指数、光照间隙及间隙分布状况。
通过分析辐射数据的相关信息,能够测算出冠层截获的PAR以及冠层下方的辐射水平。
比起传统测量法,
作物冠层分析仪还能避免植被破坏的缺点,具有方便快捷、快速无损、不受时间限制、获取数据量大等优点,非常适合用于现代农业科研研究当中,目前该设备已经广泛应用于农业、园艺、林业领域有关栽培、育种、植物群体对比与发展的教学、研究工作当中,能有效帮助人们进行科学种植、施肥,是作物处于更有利的生长态势,以达到优质高产目的。
