一、单项选择题（共15题，每小题2分，满分30分）1. 电子测量的特点不包括 。
A.测量频率范围窄B.测量量程宽C.测量准确度高低相差悬殊D.测量速度快2. 电子测量按测量方式分类，不包括 。
A.偏差式测量法B.零位式测量法C.微差式测量法D.等差式测量法3. 按照误差的的基本性质和特点可以分为三类，不包括 。
A.系统误差B.随机误差C.粗大误差D.小误差4. 随机误差正态分布标准差越小，则正态分布曲线越 ，说明绝对值大的误差出现的几率 。
A.宽，大B.窄，小C.窄，大D.宽，小5. 电阻R1=1K 欧，R2=2K 欧，相对误差均为±5%，则串联后的相对误差为 。
A.±5%B.±4%C.±3%D.±2%解：相对误差=[R1/(R1+R2)*5%]+[R2/(R1+R2)*5%]6. 低频信号发生器的主振器通常使用 。
A.RC 振荡器B.LC 振荡器C.石英晶体振荡器D.高频振荡器7. 示波管的组成不包括 。
A.电子枪B.电子偏转系统C.荧光屏D.恒流源8. 示波管偏转系统水平偏转板X 板上所加锯齿电压称为 。
A.时基信号 或扫描信号B.电压信号C.触发信号D.电流信号9. 示波器荧光屏的颜色一般选 。
A.红色B.蓝色C.黄绿色D.黄色10. 根据测量误差的性质和特点，可以将其分为_________三大类。
A. 绝对误差、相对误差、引用误差B.固有误差、工作误差、影响误差C.系统误差、随机误差、粗大误差D.稳定误差、基本误差、附加误差11.在利用拍频法测频率时，随着被测信号与标准信号频率的接近，在示波器上幅度 。
A.逐渐接近而趋于一条直线B.趋于两条直线C.呈周期性变化D.无规律变化12.利用李沙育法测量频率时x f 和y f 分别是加在X 通道和Y 通道上的信号，图形与Y 轴交点为4个，与X 轴交点为2个，则x f /y f 等于 。
A.2B.0.5C.4D.1解：fx/fy=ny/nx13. 设某待测量的真值为10．00，测量过程中得到下列测量数据（10.10，l0.07，10.l2，l0.06，l0.07，l0.12，10.11，10.08，l0.09，10.11），测量结果的特点为A ．不精密，不正确，准确度低 B.精密欠正确 C.正确但不精密 D.即精密又正确，准确度高14.示波器的线性时基扫描方式包括 。
成都理工大学2005—2006学年 第一学期《电子测量仪器原理及应用》考试试卷一、（20分） 1．叙述直接测量、间接测量、组合测量的特点，并各举一两个测量实例。
（5分） 直接测量：它是指直接从测量仪表的读数获取被测量量值的方法。
如：用电压表测量电阻两端的电压，用电流表测量电阻中的电流。
间接测量：利用直接测量的量与被测量之间的函数关系，间接得到被测量量值的测量方法。
如：用伏安法测量电阻消耗的直流功率P ，可以通过直接测量电压U ，电流I ，而后根据函数关系P ＝UI ，经过计算，间接获得电阻消耗的功耗P ；用伏安法测量电阻。
组合测量：当某项测量结果需用多个参数表达时，可通过改变测试条件进行多次测量，根据测量量与参数间的函数关系列出方程组并求解，进而得到未知量，这种测量方法称为组合测量。
例如，电阻器电阻温度系数的测量。
2．选择测量方法时主要考虑的因素有哪些？（5分） ①被测量本身特性②所要求的测量准确度③测量环境④现有测量设备 3．说明点频法和扫频法测量网络频率特性的原理和各自特点。
（5分） 点频法：逐点测量幅频特性。
将正弦信号源接于被测电路输入端，由低到高不断改变信号源的频率，信号电压不应超过被测电路的线性工作范围，且尽量保持不变。
用测量仪器在各个频率点上测出输出信号与输入信号的幅度比，即可得到幅频特性。
扫频法：将等幅扫频信号加至被测电路输入端，然后用显示器来显示信号通过被测电路后振幅的变化。
由于扫频信号的频率是连续变化的，因此在屏幕上可直接显示出被测电路的幅频特性。
4．双踪与双线示波器的区别是什么？（5分）双踪示波器的垂直偏转通道由A 和B 两个通道组成。
两个通道的输出信号在电子开关控制下，交替通过主通道加于示波管的同一对垂直偏转板。
A 、B 两个通道是相同的。
主通道由中间放大器、延迟线、末级放大器组成，它对两个通道是公用的。
双线示波器采用双线示波管构成。
双线示波管在一个玻璃壳内装有两个完全独立的电子枪和偏转系统，每个电子枪发出的电子束经加速聚焦后，通过“自己”的偏转系统射于荧光屏上，相当于把两个示波管封装在一个玻璃壳内公用一个荧光屏，因而可以同时观察两个相互独立的信号波形。
成都理工大学2005—2006学年 第一学期《电子测量仪器原理及应用》考试试卷一、（20分） 1．叙述直接测量、间接测量、组合测量的特点，并各举一两个测量实例。
（5分） 直接测量：它是指直接从测量仪表的读数获取被测量量值的方法。
如：用电压表测量电阻两端的电压，用电流表测量电阻中的电流。
间接测量：利用直接测量的量与被测量之间的函数关系，间接得到被测量量值的测量方法。
如：用伏安法测量电阻消耗的直流功率P ，可以通过直接测量电压U ，电流I ，而后根据函数关系P ＝UI ，经过计算，间接获得电阻消耗的功耗P ；用伏安法测量电阻。
组合测量：当某项测量结果需用多个参数表达时，可通过改变测试条件进行多次测量，根据测量量与参数间的函数关系列出方程组并求解，进而得到未知量，这种测量方法称为组合测量。
例如，电阻器电阻温度系数的测量。
2．选择测量方法时主要考虑的因素有哪些？（5分） ①被测量本身特性②所要求的测量准确度③测量环境④现有测量设备 3．说明点频法和扫频法测量网络频率特性的原理和各自特点。
（5分） 点频法：逐点测量幅频特性。
将正弦信号源接于被测电路输入端，由低到高不断改变信号源的频率，信号电压不应超过被测电路的线性工作范围，且尽量保持不变。
用测量仪器在各个频率点上测出输出信号与输入信号的幅度比，即可得到幅频特性。
扫频法：将等幅扫频信号加至被测电路输入端，然后用显示器来显示信号通过被测电路后振幅的变化。
由于扫频信号的频率是连续变化的，因此在屏幕上可直接显示出被测电路的幅频特性。
4．双踪与双线示波器的区别是什么？（5分）双踪示波器的垂直偏转通道由A 和B 两个通道组成。
两个通道的输出信号在电子开关控制下，交替通过主通道加于示波管的同一对垂直偏转板。
A 、B 两个通道是相同的。
主通道由中间放大器、延迟线、末级放大器组成，它对两个通道是公用的。
双线示波器采用双线示波管构成。
双线示波管在一个玻璃壳内装有两个完全独立的电子枪和偏转系统，每个电子枪发出的电子束经加速聚焦后，通过“自己”的偏转系统射于荧光屏上，相当于把两个示波管封装在一个玻璃壳内公用一个荧光屏，因而可以同时观察两个相互独立的信号波形。
一、单项选择题(只有一个选项正确，共6道小题)1. 利用一峰值电压表测量一个三角波信号，其读数值是( )。
(A) 三角波信号的峰值(B) 三角波信号的有效值(C) 三角波信号的平均值(D) 无直接物理意义正确答案：D解答参考：2. 实验中，利用同一块峰值电压表测量幅度相同的正弦波、方波、三角波，读数是_____。
(A) 方波最大(B) 正弦波最大(C) 三角波最大(D) 一样大正确答案：D解答参考：3. 基本量程为1伏的DVM ，当它首位为非完整显示位时，表示其( )。
(A) 无超量程能力(B) 有超量程能力(C) 分辨力低(D) 抗干扰能力差正确答案：B解答参考：4. 若要使数字电压表的量程向高端扩展，应加入( )。
(A) 步进分压器(B) 前置放大器(C) 均衡器(D) 滤波器正确答案：A解答参考：5. 双斜积分式数字电压表，利用( )积分来实现被测电压由模拟量到数字量的变换。
(A) 1次(B) 2次(C) 3次(D) 4次正确答案：B解答参考：6. 由绝对电压电平和功率电平的定义，当负载阻抗为( )时，二者才相等。
(A) 500欧(B) 75欧(C) 600欧(D) 100欧正确答案：C解答参考：二、不定项选择题(有不定个选项正确，共2道小题)7. 交流电压除用具体的函数关系表示其大小随时间变化的规律外，通常还可以用哪些参数来表征？[不选全或者选错，不算完成](A) 平均值(B) 有效值(C) 峰值(D) 直流分量正确答案：A B C解答参考：8. 有效值检波器根据获取有效值的方法不同，可分为[不选全或者选错，不算完成](A) 分段逼近式检波器(B) 热电偶检波器(C) 串联式峰值检波器(D) 电子真有效值检波器正确答案：A B D解答参考：三、判断题(判断正误，共5道小题)9.波形因数定义为交流电压的有效值与峰值之比。
正确答案：说法错误解答参考：10.斩波式放大器用于放大直流信号，具有放大倍数高但零点漂移却极小的特点。

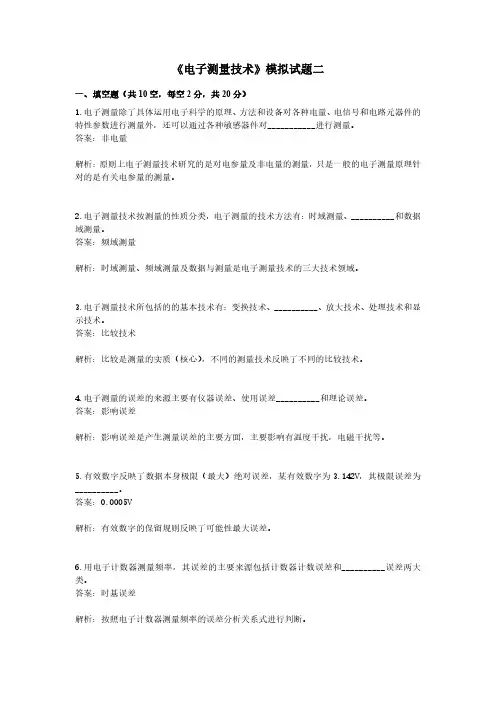

《电子测量技术》模拟试题二一、填空题（共10空，每空2分，共20分）1.电子测量除了具体运用电子科学的原理、方法和设备对各种电量、电信号和电路元器件的特性参数进行测量外，还可以通过各种敏感器件对___________进行测量。
答案：非电量解析：原则上电子测量技术研究的是对电参量及非电量的测量，只是一般的电子测量原理针对的是有关电参量的测量。
2.电子测量技术按测量的性质分类，电子测量的技术方法有：时域测量、__________和数据域测量。
答案：频域测量解析：时域测量、频域测量及数据与测量是电子测量技术的三大技术领域。
3.电子测量技术所包括的的基本技术有：变换技术、__________、放大技术、处理技术和显示技术。
答案：比较技术解析：比较是测量的实质（核心），不同的测量技术反映了不同的比较技术。
4.电子测量的误差的来源主要有仪器误差、使用误差__________和理论误差。
答案：影响误差解析：影响误差是产生测量误差的主要方面，主要影响有温度干扰，电磁干扰等。
5.有效数字反映了数据本身极限（最大）绝对误差，某有效数字为3.142V，其极限误差为__________。
答案：0.0005V解析：有效数字的保留规则反映了可能性最大误差。
6.用电子计数器测量频率，其误差的主要来源包括计数器计数误差和__________误差两大类。
答案：时基误差解析：按照电子计数器测量频率的误差分析关系式进行判断。
7.表征交流电压的基本参量有峰值、__________、有效值、波峰因数和波形因数。
答案：均值解析：峰值、均值及有效值是反映交流电压的基本参数。
8.某数字电压表最大显示为1999，则该表的显示位数为__________。
答案：三位半解析：半位为附加位，一般最大显示为“1”，且在首位。
9.在正弦信号发生器中，不同的频率大小的产生，采用不同的电路结构，低频信号发生器的主振级一般采用__________振荡器。
答案：RC振荡器是正弦信号发生器的一种类型，为了避免LC振荡器，在频率较低、L值（体积）较大问题，而在低频振荡器中，主振级采用RC振荡器。

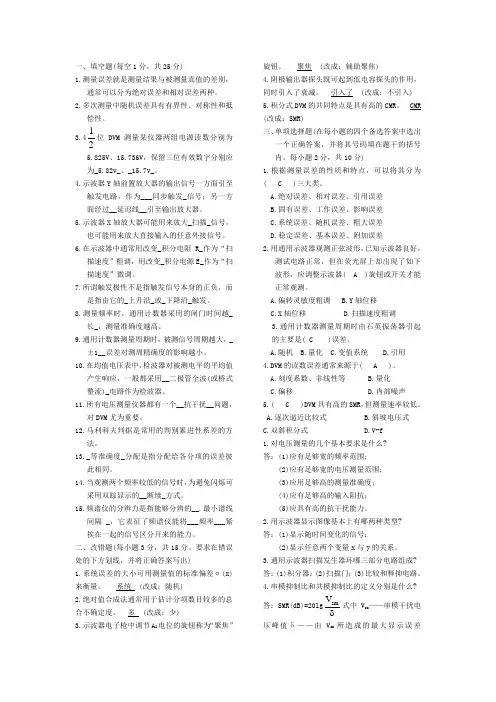

一、填空题(每空1分，共25分)1.测量误差就是测量结果与被测量真值的差别，通常可以分为绝对误差和相对误差两种。
2.多次测量中随机误差具有有界性、对称性和抵偿性。
3.412位DVM测量某仪器两组电源读数分别为5.825V、15.736V，保留三位有效数字分别应为_5.82v_、_15.7v_。
4.示波器Y轴前置放大器的输出信号一方面引至触发电路，作为___同步触发_信号；另一方面经过__延迟线__引至输出放大器。
5.示波器X轴放大器可能用来放大_扫描_信号，也可能用来放大直接输入的任意外接信号。
6.在示波器中通常用改变_积分电阻R_作为“扫描速度”粗调，用改变_积分电源E_作为“扫描速度”微调。
7.所谓触发极性不是指触发信号本身的正负，而是指由它的_上升沿_或_下降沿_触发。
8.测量频率时，通用计数器采用的闸门时间越_长_，测量准确度越高。
9.通用计数器测量周期时，被测信号周期越大，_±1__误差对测周精确度的影响越小。
10.在均值电压表中，检波器对被测电平的平均值产生响应，一般都采用__二极管全波(或桥式整流)_电路作为检波器。
11.所有电压测量仪器都有一个__抗干扰__问题，对DVM尤为重要。
12.马利科夫判据是常用的判别累进性系差的方法。
13._等准确度_分配是指分配给各分项的误差彼此相同。
14.当观测两个频率较低的信号时，为避免闪烁可采用双踪显示的__断续_方式。
15.频谱仪的分辨力是指能够分辨的__.最小谱线间隔 _，它表征了频谱仪能将___频率___紧挨在一起的信号区分开来的能力。
二、改错题(每小题3分，共15分。
要求在错误处的下方划线，并将正确答案写出)1.系统误差的大小可用测量值的标准偏差σ(x)来衡量。
系统 (改成：随机)2.绝对值合成法通常用于估计分项数目较多的总合不确定度。
多 (改成：少)3.示波器电子枪中调节A2电位的旋钮称为“聚焦”旋钮。
聚焦 (改成：辅助聚焦)4.阴极输出器探头既可起到低电容探头的作用，同时引入了衰减。
1
桂林电子科技大学2013年硕士研究生入学考试复试试卷
考试科目代码：220 考试科目名称：电子测量技术
请注意：答案必须写在答 题纸上（写在试卷上无效）。
（本试卷共4大题，共3页，共100分，考试时间180分钟）
一、 填空题：（每空1分，共30分。）
1、按照误差的特点和性质，可分为_____________、____________和粗大误差
三类。
2、误差与测量不确定度是误差理论中的两个重要概念，其中 反
映测量结果偏离真值的程度；_________反映测量结果的离散程度。
3、已知可变频率振荡器频率范围为3.3997MHz～5.1000MHz，固定频率振荡器
频率为3.4000MHz，则波段式信号发生器频率覆盖系数为_________，差频式
信号发生器频率覆盖系数为_________。
4、基本锁相环路是 、 和环路滤波器组成的闭合环路。
5、电子计数法测量频率，其频率测量误差主要有两部分组成，分别为
和 。
6、利用测频法/测周法测量被测信号频率，已知测频时闸门时间为0.1s，测周
时时基信号频率为10MHz，为减小测量误差，当被测信号fx=1kHz时，宜采
用 ；当被测信号fx=100KHz时，宜采用 。
7、采用直接测频法测量被测信号的频率，以下两种方式都可以减小量化误差：
被测信号频率确定时， 闸门时间；闸门时间确定时， 被测频率。
8、双斜积分式A/D转换器采样期的定时积分时间T1一般为 ，有效解
决了50Hz工频干扰问题，但是测量速度 。
9、满度为1.9999伏的DVM的位数为 ；能分辨的最小电压值为 。
10、数字示波器的采样速率决定于 ，若样点间隔为50us，每格
采集50个样点时，其采样速率为 。
11、示波管主要由三个部分组成，分别为： 、 和显示屏。
12、利用示波器观测被测信号波形时，可通过调节 和 选
定波形观测起点。
13、点频法一般适合测量被测系统的 特性，该方法与扫频法相比，其特
点为 。
14、阻抗测量常用的方法中，电桥法需要 ，但测量精度 。
15、按照逻辑分析仪的工作特点，可以分为 和 两类，
其组成原理基本相同，主要不同在于数据采集方式和显示方式。
2
二、单项选择题：（每题2分，共20分。）
1、已知某电压测量误差为±0.001V，测量结果的正确写法应为（ ）
A．2.36V B．2.3V C．2.3654V D．2.365V
2、已知LdR42，R、d和L的相对误差为%1R，%1d，%2L，
则的相对误差为（ ）。
A．±1％ B．±3％ C．±4％ D．±5％
3、高频(调谐)信号发生器的主振器通常用（ ）。
A．LC振荡器 B．RC振荡器 C．晶体振荡器 D．文氏桥振荡器
4、利用电子计数器测周法测量正弦信号周期时，以下措施中，不能减少测量
误差的是（ ）。
A．多周期测量法 B．提高基准频率
C．提高被测信号频率 D．提高信噪比
5、一个10MHz的正弦波信号，为使失真小应选用带宽（ ）以上的示波器。
A．10MHz B．20MHz C．25MHz D．50MHz
6、用一以正弦波有效值为刻度的均值电压表测三角波,其读数为2V,已知三角
波的波形因数Kf=1.15,波峰因数Kp=1.73, 正弦波的波形因数为Kf~=1.11,问该三
角波的峰值为：（ ）
A．3.46V B．3.58V C．3.12V D．3.98V
7、以下类型的A/D转换器中，转换速度最快的是（ ）。
A．并联比较型 B．逐次逼近比较型 C．余数循环比较型 D．双斜积分型
8、当右图所示电桥平衡时，有XL＝（ ）。
A．122CCR B．221CRR
C．221CRR D．212CCR
9、模拟式频谱仪通常采用以下方法实现，其中属于实时方式的是（ ）。
A．并行滤波法 B．顺序滤波法 C．可调滤波法 D．扫频外差法
10、测试滤波器的通带范围，应选用（ ）。
A．示波器 B．逻辑分析仪 C．扫频仪 D．噪声发生器
Rx
R
2
C
1
Lx
R
1
C
2
3
四、计算题（共50分）
1、（12分）已知JD-2标准电阻RN为100mΩ，在接地电阻测试仪TOS6100上进行
10次重复测量，得到测量结果下表所示。已知TOS6100在100mΩ时的分辨率为
2mΩ，此时自由度为50，在100mΩ处的分辨误差为±0.2%，此时自由度为50，
试求测量结果的扩展不确定度。（已知均匀分布包含因子3＝k，置信概率95%
时，t0.95(40)= 2.021，t0.95(60)=2.000）。
次数 1 2 3 4 5 6 7 8 9 10
RN/mΩ 101 101 102 101 101 102 101 101 102 101
（1）求标准电阻RN的算术平均值及标准偏差估值；
（2）求合成标准不确定度；
（3）求测量结果的扩展不确定度。
2、（10分）有一频率合成器，如下图所示，求：
（1）输出频率0f的表达式；
（2）输出频率0f的范围；
（3）最小步进频率minf。
PD1M(-)f010KHzLPF1LPF2VCO2÷N2fi1fi2100Hz×N1VCO
1
PD
2
f
01
50～90
1～100
BPF
3、（10分）欲用通用计数器测量 fx=1MHz的信号，选用闸门时间为10ms，时
标为1ns。
（1）计算采用测频方法产生的±1误差；
（2）计算采用测周方法产生的±1误差；
（3）计算中界频率。
4、（10分）有一个6位逐次逼近比较式A/D转换器，其参考电压为8V，当被测
电压Ux＝6.97V时，问：
（1）列表说明逐次逼近的比较过程？
（2）A/D转换器的转换结果D为多少？
（3）其内部D/A转换器输出电压值U0＝？误差电压ΔU＝？
5、（8分）利用通用示波器测量两个正弦信号的相位差，
（1）结合正弦信号波形叙述相位差的测量方法，写出相位差测量公式；
（2）被测信号需满足什么样的条件？
（3）如何减小测量误差？
请注意：答案必须写在答题纸上（写在试卷上无效）。
