海康系列硬盘录像机常用设置与操作

海康威视DVR常用设置与操作. 如何使用遥控？对准DVR面板，在遥控器上操作A、按设备键B、输入设备号88（默认设备号为88，可在主菜单-本地显示进行修改）C、按确认键如果遥控器配置成功，硬盘录像机前面板上的状态灯变为绿色。

再次按下设备键，停止遥控控制。

每次DVR重新上电后，遥控器需再次配置方可使用。

2. 为什么新机器开机后会有“嘀－嘀－嘀－嘀嘀”的声音，如何清除？原因 1：机器没有装硬盘；2：机器装了硬盘但没有进行格式化；3：硬盘坏。

清除办法：1：如果不需要装硬盘，请到主菜单-异常处理中，把硬盘错这个异常类型的声音告警打“×”；2：如果装了硬盘，请到主菜单-管理工具-硬盘管理中，把硬盘格式化；3：仍未解决，可能是硬盘坏，请更换硬盘。

3. 如何设置7×24小时自动录像？①进入主菜单-录像设置，选择录像通道，在开启录像选项后打“√”；②进入设置，在全天录像选项后打“√”设置录像类型为定时；③将复制该设置至：星期一中的星期一改成全部，点击复制，确定复制成功；④点击确定保存设置，并退出设置到录像设置界面。

⑤在录像设置界面中，把本通道录像设置复制到其它通道。

⑥点击确定保存设置。

l 【确认】：设置完成，保存并返回到“图像设置”操作界面；l 【退出】：取消本次设置并返回到“图像设置”操作界面。

7. 如何回放录像文件？1）按文件类型回放①在回放操作界面中分别选择通道号、录像类型。

②输入起止时间。

③将活动框移到“搜索文件”按钮处，再按前面板【确认】键。

若存在符合条件的录像文件，出现文件列表。

若硬盘录像机中没有符合条件的录像文件，屏幕上会出现“操作失败”提示框。

④选择一个录像文件进行播放。

使用【←】或【→】键将活动框移到“录像文件列表窗口”内，再使用【↑】或【↓】键将滚动条定位到要回放的那个文件，按前面板【确认】键就开始播放。

录像文件以分页方式显示，每页最多显示8个文件。

如果多于8个，可以使用“选择页号”来选择当前的页号，方法是在“选择页号”选项内，使用【数字键】直接输入页号或通过【↑】或【↓】键进行翻页。

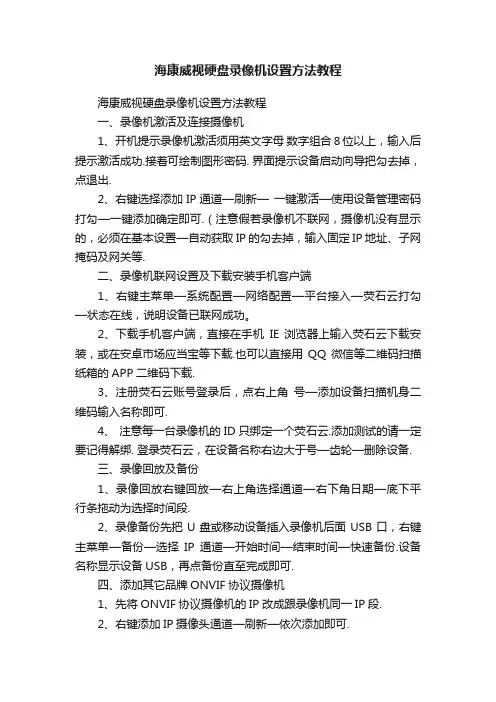

海康威视硬盘录像机设置方法教程海康威视硬盘录像机设置方法教程一、录像机激活及连接摄像机1、开机提示录像机激活须用英文字母数字组合8位以上，输入后提示激活成功.接着可绘制图形密码. 界面提示设备启动向导把勾去掉，点退出.2、右键选择添加IP通道—刷新—一键激活—使用设备管理密码打勾—一键添加确定即可.（注意假若录像机不联网，摄像机没有显示的，必须在基本设置—自动获取IP的勾去掉，输入固定IP地址、子网掩码及网关等.二、录像机联网设置及下载安装手机客户端1、右键主菜单—系统配置—网络配置—平台接入—荧石云打勾—状态在线，说明设备已联网成功。

2、下载手机客户端，直接在手机IE 浏览器上输入荧石云下载安装，或在安卓市场应当宝等下载.也可以直接用QQ微信等二维码扫描纸箱的APP二维码下载.3、注册荧石云账号登录后，点右上角号—添加设备扫描机身二维码输入名称即可.4、注意每一台录像机的ID只绑定一个荧石云.添加测试的请一定要记得解绑. 登录荧石云，在设备名称右边大于号—齿轮—删除设备.三、录像回放及备份1、录像回放右键回放—右上角选择通道—右下角日期—底下平行条拖动为选择时间段.2、录像备份先把U盘或移动设备插入录像机后面USB口，右键主菜单—备份—选择IP通道—开始时间—结束时间—快速备份.设备名称显示设备USB，再点备份直至完成即可.四、添加其它品牌ONVIF协议摄像机1、先将ONVIF协议摄像机的IP改成跟录像机同一IP段.2、右键添加IP摄像头通道—刷新—依次添加即可.五、录像机及录像机恢复出厂模式1、在录像机查看或用在电脑上用设备搜索工具（SADP）查看设备IP.2、在电脑IE浏览器输入设备的IP地址，输入用户名admin及密码登录，按提示下载控件—配置—系统维护—完全恢复。

即可恢复到未激活状态.。

海康威视网络硬盘录像机操作说明讲解学习首先，打开硬盘录像机的电源开关，接通电源后，触摸屏上将会出现欢迎界面。

在欢迎界面上，可以设置系统的时间、网络配置等信息。

1.录像功能在主界面上，点击左侧的“录像”按钮，进入录像设置界面。

在此界面上，可以设置录像通道、录像计划、录像模式等参数。

点击“通道”选项，可以选择需要录像的通道，然后选择录像计划，可以设置录像的起始时间和结束时间。

在录像模式中，可以选择手动录像、定时录像、报警录像等模式。

设置完成后，点击“确定”按钮即可开始录像。

2.播放功能在主界面上，点击左侧的“回放”按钮，进入录像回放界面。

在回放界面上，可以选择日期和时间，然后点击“查询”按钮，系统将显示该时间段内的录像文件。

点击文件列表中的文件，然后点击“播放”按钮，即可开始回放视频。

3.报警功能在主界面上，点击左侧的“报警”按钮，进入报警设置界面。

在此界面上，可以设置报警通道、报警联动、报警输出等参数。

点击“通道”选项，可以选择需要设置报警的通道，然后选择报警联动方式，可以选择触发报警时的操作，如声音提示、发送邮件等。

在报警输出中，可以选择报警时是否输出警示信息。

4.远程访问功能硬盘录像机可以通过网络远程访问，实现实时监控和录像回放。

首先，在主界面上点击左侧的“设置”按钮，进入设置界面。

然后点击“网络”选项，进行网络配置。

在网络配置中，可以设置网络连接方式、IP地址、DNS服务器等参数。

设置完成后，点击“确定”按钮。

接下来，在电脑或手机上安装海康威视的远程监控客户端，然后输入硬盘录像机的IP地址和端口号，即可进行远程访问。

5.存储管理功能硬盘录像机可以管理录像文件的存储空间。

在主界面上，点击左侧的“存储”按钮，进入存储管理界面。

在此界面上，可以查看当前硬盘空间的使用情况，以及设置存储策略。

点击“存储策略”选项，可以选择录像覆盖方式和录像保存时长。

设置完成后，点击“确定”按钮。

以上就是海康威视网络硬盘录像机的一些基本操作步骤和常见功能。

海康威视硬盘录像机操作说明
海康威视硬盘录像机操作说明
1.系统时间设置：您可以在通用配置页面，（从主菜单进入
配置管理进入通用配置）对系统时间进行操作，选择【应用】，保存设置。

2.回放：鼠标操作
a: 单画面预览状态：鼠标右键菜单选择【回放】，回放当前预览通道的录像。

b：多画面预览状态：鼠标右键菜单选择【回放】，回放鼠标指针所在通道的录像。

前面板操作
a; 单画面预览状态：选择【放像】键，回放当前预览通道的录像。

b; 多画面预览状态：选择【放像】键，回放左上角第一个通道的录像。

按日历回放
回放中，在通道窗选择需要回放的通道及日期，选择暂停，停止正在回放的录像，选择开始，或在通道窗中双击有录像的日期，开始该日期内的录像回放。

3.备份：
a：进入录像备份界面（主菜单进去录像备份）。

设置查询条件，选择【备份】，进入录像查询列表界面。

b：选择需要备份的录像文件，若需要备份的录像文件进行核实，选择【播放焦点】，确定录像文件后，选择【下一步】。

C：备份录像文件。

选择【开始备份】查看备份结果。

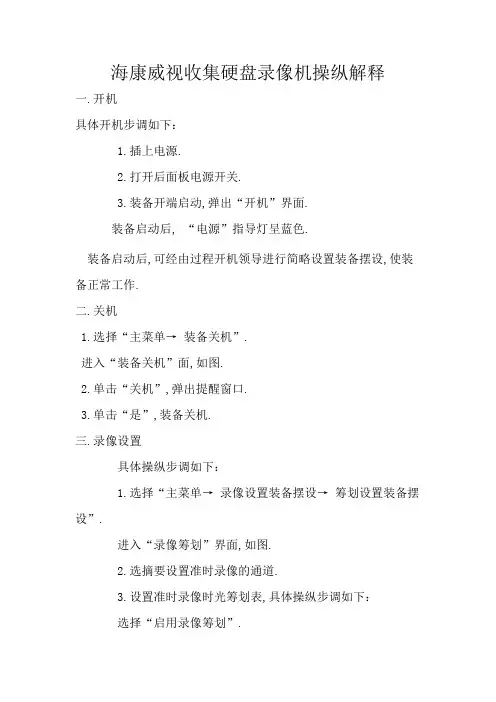

海康威视收集硬盘录像机操纵解释一.开机具体开机步调如下：1.插上电源.2.打开后面板电源开关.3.装备开端启动,弹出“开机”界面.装备启动后, “电源”指导灯呈蓝色.装备启动后,可经由过程开机领导进行简略设置装备摆设,使装备正常工作.二.关机1.选择“主菜单→ 装备关机”.进入“装备关机”面,如图.2.单击“关机”,弹出提醒窗口.3.单击“是”,装备关机.三.录像设置具体操纵步调如下：1.选择“主菜单→ 录像设置装备摆设→ 筹划设置装备摆设”.进入“录像筹划”界面,如图.2.选摘要设置准时录像的通道.3.设置准时录像时光筹划表,具体操纵步调如下：选择“启用录像筹划”..解释设置完成后,该通道录像呈现7×24小时通俗录像状况,如图.若其他通道与该通道录像筹划设置雷同,单击“复制”,勾选上其他通道或IP通道,将该通道的设置复制给其他通道.图准时录像完成界面4.单击“运用”,保管设置.四. 回放：通例回放即按通道和日期检索响应的录像文件,从生成的相符前提的播放条中,依次播放录像文件.具体回放操纵步调如下：1.选择“主菜单→ 回放”.进入“通例回放”界面,如图.进入通例回放界面2.选择录像回放的通道,日历主动显示当前月份的录像情形.录像信息显示界面,如图.录像信息显示界面3.鼠标双击须要回放的日期,进入录像回放界面.录像回放界面,如图解释最大支撑16路同步回放,依据装备型号与路数的不合,回放机能不合.可拜见6技巧参数.支撑多路4倍速回放五. 备份：快速备份可快速将录像文件备份到存储装备上.具体操纵步调如下：1.选择“主菜单→ 备份→ 通例备份”.进入“录像备份”界面,如图.图录像备份界面2.选择须要备份的通道,单击“快速备份”.进入“备份”界面,如图.。

闭路电视监控系统操作说明---硬盘录像机操作说明一、面板按键说明：二、具体操作按“主菜单”键进入设备主菜单界面；按“放像”快捷键进入回放操作界面；按“录像”快捷键进入手动录像操作界面；按“云台控制”快捷键进入云台控制操作界面：（默认的用户名：“admin”，密码：“12345”。

）进入主菜单后可用设备前面板或遥控器上的“上/下/左/右”方向键移动活动框选择子菜单，选中后按“确定/ENTE R”键进入下级菜单进行操作。

按“ESC”退出上一级菜单或预览界面，也可以按“PERV”直接退出到预览界面。

输入法说明：首先按“编辑”键，然后按“输入法”键进行输入法选择。

三、基本操作指南1. 开机：若设备前面上的“POWER”键呈红色则说明电源接通，轻按“POWER”键，设备开始启动。

2. 预览：设备开启后直接进入预览界面(默认为各通道自动切换)，此时可选择具体要监看的通道（10 路以下设备可直接按数字键进行选择，若10 路以上机器则必须同时按两个数字键才能切换到相应通道，如同时按0 2 切换到第2 通道，同时按1 2 则切换到第12 通道）或者按“多画面/PREV”键进行多画面分割监看。

3. 云台控制：设备（云台控制/PTZ）键，弹出登陆对话框，输入用户名与密码可进入云台控制。

在菜单操作模式下按前面板的（云台控制/PTZ）键，可直接进入云台控制操作界面。

在这个操作界面上，屏幕下方有“云台控制”提示符，表明设备目前处于云台控制状态下。

4. 手动录像按设备前面板的“录像/REC”键，弹出登陆对话框，进行登陆。

进入手动录像操作界面后，在各个通道是否可以启动录像的“启/停”状态用“√”和“×”标示，“√”表示可以启用，“×”表示不可启用。

用户可根据自己的具体需要用“左/右”方向键移动到某通道“启/停”栏处，若此时标示为“√”，按“确认”键就可启动该通道进行录像，同时该通道的“启/停”栏表示变为“×”。

海康威视网络硬盘录像机设备操作手册上海三盾智能系统有限公司1. 遥控器说明17 镜头控制调整光圈、焦距、变倍18 F2 同前面板【F2】键在使用遥控器时，请把遥控器的红外发射端对准硬盘录像机的红外接收口，然后在遥控器上按【设备】键，接着输入要操作的那台硬盘录像机的设备号（默认的设备号为“88”，可在“本地设置”进行修改），再按遥控器上的【确认】键。

正确使用遥控器方法为：使用遥控器之前，请确认已经正确安装了电池。

在使用遥控器时，请把遥控器的红外发射端对准硬盘录像机的红外接收口，然后在遥控器上按【设备/DEV】键，接着输入要操作的那台硬盘录像机的设备号（默认的设备号为“88”，可在“本地设置”进行修改），再按遥控器上的【】键，这时，如果硬盘录像机完全接收到遥控器命令，则可以使用遥控器对该硬盘录像机进行操作了。

在整个操作过程中，硬盘录像机面板及监视器上不会有任何提示信息。

设备共有16路通道可供切换，需要切换时可用遥控器直接输入通道号。

例：在遥控器上按【0】【1】键可将画面切换至1号通道；在遥控器上按【0】【2】键可将画面切换至2号通道。

2. 输入法规则说明在菜单操作界面中，如进入编辑框（如“图像设置”内“名称”的编辑框）的编辑状态，则屏幕下方会出现如图所示的状态，按前面板的【数字键】可以在编辑框内输入数字。

如果要输入英文（大写），将输入法切换到“大写字符”，即按前面板的【输入法】键，直到变成如下图所示的状态，这时按前面板的【数字键】就可以在编辑框内输入大写英文字母（与在手机中输入英文字母的方法相同）。

另外还支持以下几种输入法：小写字符、符号、区位。

符号共有24个，分4页显示，用前面板的数字【0】键可以进行翻页；使用“区位”可以输入中文，《汉字区位简明对照表》参见随机光盘。

说明：本用户手册中，硬盘录像机前面板（或遥控器）的各种“按键”表示为【按键名称】，如回放键表示为【放像】，确认键表示为【确认】。

菜单界面中的参数设置项表示为“设置名称”，如通道名称编辑框表示为“名称”。

海康威视硬盘录像机说明书一. 简介海康威视硬盘录像机是一款高性能的安防监控设备，采用先进的技术，具有可靠的稳定性和强大的功能。

本说明书将引导用户了解硬盘录像机的基本操作和高级功能，以便充分利用设备，并保障安全监控的效果。

二. 硬盘录像机的外观硬盘录像机外观简约、美观，采用高质量的材料制造。

主要包括以下几个部分：1. 机箱硬盘录像机机箱采用金属结构，具有良好的散热性能和抗震性能。

机箱正面配有显示屏和按键，方便用户进行基本设置和操作。

2. 接口硬盘录像机背面配有多个接口，包括视频输入接口、音频输入接口、网络接口、USB接口等。

这些接口提供了方便的连接和拓展功能。

3. 硬盘槽位硬盘录像机内置多个硬盘槽位，支持多个硬盘同时使用。

用户可以根据需要选择存储空间的大小和硬盘的类型。

三. 硬盘录像机的基本操作1. 开机与关机按下硬盘录像机上的电源按钮即可开机。

关闭硬盘录像机时，应先点击操作界面上的关机按钮，然后再断开电源。

2. 录像操作硬盘录像机支持手动录像和定时录像两种方式。

用户可以根据需要选择适合的录像模式。

在录像时，可对不同通道进行分组或单独设置，方便灵活的录像管理。

3. 回放操作用户可以通过硬盘录像机的回放功能查看之前录制的视频。

回放支持多种方式，包括按时间查询、按通道查询和事件查询等。

用户只需选择相应的查询条件，即可快速找到所需的录像文件进行回放。

4. 远程访问硬盘录像机支持远程访问，用户可以通过手机、平板电脑或电脑进行远程监控。

只需下载并安装相应的手机应用或客户端软件，并进行相应设置，即可实现随时随地的远程监控。

四. 硬盘录像机的高级功能1. 移动侦测硬盘录像机内置移动侦测功能，当监控区域发生移动时，硬盘录像机自动触发录像。

用户可以根据需要设置移动侦测的灵敏度和生效时间等参数。

2. 布防与撤防用户可以根据需要对硬盘录像机进行布防与撤防操作。

在布防状态下，硬盘录像机会根据用户设置的条件进行录像，而在撤防状态下则停止录像。

海康威视网络硬盘录像机操作说明一、开箱及安装1.打开包装箱，将海康威视网络硬盘录像机取出。

2.检查包装是否完好无损，并核对配件是否齐全，包括硬盘录像机、电源适配器、鼠标、网络连接线等。

3.将硬盘录像机放置在水平稳定的台面上，并确保通风良好，避免过暖或过热的环境。

二、连接设备1.将网络硬盘录像机的电源适配器插入电源插座，并将其它设备如显示器、摄像头等连接到硬盘录像机对应的接口上。

2.使用网络线连接硬盘录像机和路由器，确保网络连接正常。

3.将鼠标连接到硬盘录像机的USB接口上。

三、启动和登录1.打开电源开关，硬盘录像机开始启动。

2.等待片刻，系统加载完成后，会出现登录界面。

3.使用鼠标点击登录界面上的“用户名”和“密码”输入框，输入正确的用户名和密码，并点击登录按钮。

四、主界面1.登录成功后，进入主界面，可以看到监控画面和相关的功能按钮。

2.主界面上方有一排功能按钮，包括“监控画面”、“录像回放”、“报警信息”等。

3.左侧是监控画面，可以显示多个摄像头的实时图像。

五、基本设置1.点击主界面上方的“设置”按钮，进入基本设置菜单。

2.在基本设置菜单中，可以进行系统设置、网络设置、存储设置等。

3.修改完设置后，点击保存按钮，系统会自动保存设置并生效。

六、监控画面1.点击主界面上方的“监控画面”功能按钮，可以查看所有已经安装的摄像头实时画面。

2.若需要单独查看一些摄像头的画面，可以点击左侧监控画面中对应的通道，即可单独查看该通道的实时画面。

3.可以通过相关按钮控制画面的放大、缩小，调整亮度、对比度等。

七、录像回放1.点击主界面上方的“录像回放”功能按钮，进入录像回放界面。

2.在录像回放界面，可以选择回放的时间段和通道，查看录像文件。

3.可以通过相关按钮控制录像的播放、暂停、快进、慢放等。

八、报警信息1.点击主界面上方的“报警信息”功能按钮，可以查看设备的报警信息。

2.报警信息会记录设备发生的报警事件，如移动侦测、遮挡报警等。

海康威视硬盘录像机简易操作手册硬盘状态第一步：进入主菜单。

按前面板【主菜单】，进入硬盘录像机的菜单操作界面。

第二步：进入“管理工具”。

通过前面板【】【】移动“活动框”到菜单项“管理工具”处，按前面板【确认】键，进入“管理工具”菜单。

第三步：进入“硬盘管理”。

通过【】【】移动“活动框”到菜单项“硬盘管理”处，按前面板【确认】键，进入“硬盘管理”菜单。

第四步：对硬盘进行xx通过【】【】移动光标到“硬盘选择”选项处，通过【】【】选择未格式化的硬盘，通过【】【】移动光标到“格式化”处，按【确认】键就开始格式化。

格式化以后的硬盘将显示其容量等硬盘信息。

手动录像第一步：通过前面板【REC】键直接进入手动录像操作界面。

第二步：启动录像。

启动所有通道录像：通过【】【】键移动光标到“全部启动”，按前面板【确认】键，所有通道全部开始录像。

启动指定通道录像：通过【】【】键移动光标到指定通道对应的“启/停”选项处，同时确认“启/停”为“”状态，按前面板【确认】键，该通道开始录像。

第三步：停止录像。

停止所有通道录像：通过【】【】键移动光标到“全部停止”，按前面板【确认】键，所有通道全部停止录像。

停止指定通道录像：通过【】【】键移动光标到指定通道对应的“启/停”选项处，同时确认“启/停”为“×”状态，按前面板【确认】键，该通道停止录像。

第四步：返回预览状态按前面板【预览】或【退出】均可以返回到预览界面。

〖说明〗在“手动录像”菜单中，通道的“状态”与“启/停”的对应关系如下：启/停为“”，状态必定为“”（通道空闲）或者红色指示灯（通道正在网传），这时可以启动该通道进行录像。

启/停为“×”，状态必定为绿色灯（正在录像）或者橙色指示灯（既在录像又在网传），这时可以停止该通道正在进行的录像。

定时录像第一步：进入“录像设置”。

在主菜单中，通过前面板【】【】移动“活动框”到菜单项“录像设置”处，按前面板【确认】键，进入“录像设置”菜单。

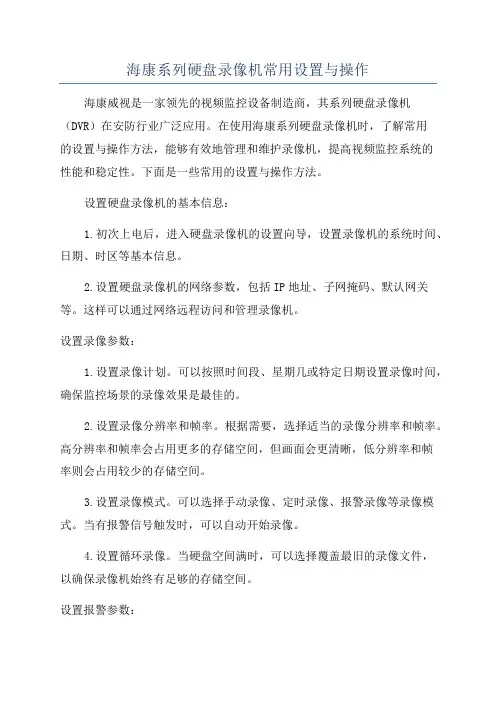

海康系列硬盘录像机常用设置与操作海康威视是一家领先的视频监控设备制造商，其系列硬盘录像机（DVR）在安防行业广泛应用。

在使用海康系列硬盘录像机时，了解常用的设置与操作方法，能够有效地管理和维护录像机，提高视频监控系统的性能和稳定性。

下面是一些常用的设置与操作方法。

设置硬盘录像机的基本信息：1.初次上电后，进入硬盘录像机的设置向导，设置录像机的系统时间、日期、时区等基本信息。

2.设置硬盘录像机的网络参数，包括IP地址、子网掩码、默认网关等。

这样可以通过网络远程访问和管理录像机。

设置录像参数：1.设置录像计划。

可以按照时间段、星期几或特定日期设置录像时间，确保监控场景的录像效果是最佳的。

2.设置录像分辨率和帧率。

根据需要，选择适当的录像分辨率和帧率。

高分辨率和帧率会占用更多的存储空间，但画面会更清晰，低分辨率和帧率则会占用较少的存储空间。

3.设置录像模式。

可以选择手动录像、定时录像、报警录像等录像模式。

当有报警信号触发时，可以自动开始录像。

4.设置循环录像。

当硬盘空间满时，可以选择覆盖最旧的录像文件，以确保录像机始终有足够的存储空间。

设置报警参数：1.设置报警输入。

连接报警设备，如门磁、红外线传感器等，设置触发报警的条件和动作。

2.设置报警输出。

选择报警触发后的处理方式，如发出警报声音、打开灯光等。

3.设置移动侦测。

通过设置特定区域的像素变化来触发录像或报警。

4.设置视频丢失报警。

当摄像头视频信号中断或丢失时，触发录像或报警。

设置远程访问和管理：1.配置网络端口映射，确保能够通过互联网远程访问和管理硬盘录像机。

2.设置用户权限。

可以设置多个用户，分配不同的权限，以控制远程用户对录像机的访问权限。

操作硬盘录像机：1.查看实时视频。

通过连接显示器，可以实时查看摄像头的视频画面。

2.回放录像。

可以选择特定的时间段和摄像头，进行录像回放，以便查看特定事件的录像。

3.查找录像。

可以按照时间、事件等条件进行录像查找，方便快速找到所需的录像文件。

海康威视硬盘录像机（DVR/NVR）远程监控设置适用设备：海康威视所有含DDNS功能的网络硬盘录像机(DVR/NVR)网络环境：通过路由器拨号模式1 设备配置第一步：录像机的相关设置，确认以下几点是否全部填写填写项目相关说明是否填写硬盘录像机IP地址设置局域网IP地址，与路由器同一网段，如192.168.1.64，具体请参照路由器配置必须填写硬盘录像机子网掩码一般设置为255.255.255.0 必须填写硬盘录像机默认网关可以设置为路由器IP地址，如192.168.1.1，具体请参照路由器配置必须填写首选DNS和备用DNS 可以与相应的运营商获取，或者填写路由器IP地址来解析必须填写第二步：端口映射（以下提供两种配置方法，二选一）1、UPnP自动端口映射说明：该设置有一个要求，需要路由器支持UPnP这个功能，所以请先确认自己使用的路由器是否支持该功能，如果支持UPnP的，可以参考以下设置，如果不支持UPnP的请严格按照第2点中的端口映射来操作。

操作步骤如下：进入设备本地配置界面，启用UPnP登陆路由器配置界面，开启UPnP功能刷新端口，看状态显示为“生效”即可。

2、路由器端口映射登陆路由器的配置界面，找到虚拟服务器（或者是端口映射），映射端口（设备默认80、8000、554三个端口，可在设备上修改，三个端口必须同时映射，缺一不可）如果在同一台路由器上有多台监控设备，请使用端口号来区分，不能重复使用端口。

第三步：配置自定义域名1、快捷配置点击鼠标右键，选择快捷配置->快捷上网配置勾选启用DDNS，设置设备域名（自定义，只支持小写字母、数字以及“—”且必须以小写字母开头，必填），手机（后续增值服务使用，必填）。

当设备状态显示在线时可以使用自动生成的访问地址来访问设备。

注意：配置海康DDNS前，需保证设备正常接入公网。

注意：1.如果设备通过路由器接入公网，需要开启路由器的UPnP功能并配置设备的UPnP参数或者在路由器上做端口映射。

网络硬盘录像机（78 79 88 K系列）操作手册法律声明版权所有©杭州海康威视数字技术股份有限公司2020。

保留一切权利。

本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其关联公司（以下简称“海康威视”）。

未经书面许可，任何单位或个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。

除非另有约定，海康威视不对本手册提供任何明示或默示的声明或保证。

关于本产品本手册描述的产品仅供中国大陆地区销售和使用。

本产品只能在购买地所在国家或地区享受售后服务及维保方案。

关于本手册本手册仅作为相关产品的指导说明，可能与实际产品存在差异，请以实物为准。

因产品版本升级或其他需要，海康威视可能对本手册进行更新，如您需要最新版手册，请您登录海康威视官网查阅（ ）。

海康威视建议您在专业人员的指导下使用本手册。

商标声明• 为海康威视的注册商标。

•本手册涉及的其他商标由其所有人各自拥有。

HDMI、HDMI高清晰度多媒体接口以及HDMI标志是HDMI Licensing Administrator, Inc.在美国和其他国家的商标或注册商标。

责任声明•在法律允许的最大范围内，本手册以及所描述的产品（包含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵或错误。

海康威视不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的等保证；亦不对使用本手册或使用海康威视产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、系统故障、数据或文档丢失产生的损失。

•您知悉互联网的开放性特点，您将产品接入互联网可能存在网络攻击、黑客攻击、病毒感染等风险，海康威视不对因此造成的产品工作异常、信息泄露等问题承担责任，但海康威视将及时为您提供产品相关技术支持。

•使用本产品时，请您严格遵循适用的法律法规，避免侵犯第三方权利，包括但不限于公开权、知识产权、数据权利或其他隐私权。

硬盘录像机操作常见问题解答浏览数:13613 1.录像录像文件的大小录像文件大小和“录像设置”中的位率大小和采用何种位率类型有关。

使用中根据所选择的分辨率来选择适当的位率大小。

一般建议CIF模式下选择384K~768Kbps DCIF：512K~1Mbps 4CIF：768K~2Mbps，具体的选择需要根据现场情况、摄像机状况和具体要求来调节。

下表是在定码率下常见位率一个通道一个小时录像文件的大小。

定码率下一个小时一个通道录像文件大小的计算公式如下：码流(kbit/s) ÷ 8 × 3600 ÷ 1024 （单位：MB）变码率的设置可参考上述数据，相对的是一个最大值。

录像状态和设置录像可分为两种录像方式：手动录像和自动录像。

手动录像在关机后重开、重启后需要手动打开，自动录像开机即可自动录像。

可参照监视器或显示器下面的录像和报警状态显示来确定当前的录像状态。

黄色：有视频信号，但不在录像绿色：自动定时录像粉红色：手动录像红色：报警录像蓝色：移动侦测录像白色：无视频信号自动录像的设置进入录像设置，将开启录像打勾，进入设置界面如果是全天录像，可直接将“全天录像”打钩，在选择相应的录像方式。

（如果是移动侦测或报警录像的话，需要分别设置相应的布防）。

若不是全天录像，选择对应的时间段即可（时间段不可以交叉或重复）。

在分别设置其他天数的录像计划，如果相同，可以直接选择复制即可。

重复以上步骤，分别设置其他通道的录像设置，也可以直接复制到其他通道。

移动侦测录像的设置在录像设置里设置录像时间计划，方式为移动侦测方式；（方法见上）进入图像设置界面，选择一个通道，设置移动侦测的灵敏度和区域。

（进入区域设置界面按“云台控制”可以直接选择全部区域，此时界面为红色）。

进入处理界面设置移动侦测触发录像通道和布防时间以及处理方式。

重复以上步骤，完成其他通道的设置。

也可直接复制完成。

（需要注意的是区域设置不能复制，需要手动设置）。

1.1 面板按键及指示灯说明前面板：1.3摇控器操作说明正确使用遥控器方法为：使用遥控器之前，请确认已经正确安装了电池。

在使用遥控器时，请把遥控器的红外发射端对准硬盘录像机的红外接收口，然后进行操作。

若无法操作，请进入“配置管理”→“通用配置”→“更多配置”查看该设备的设备编号（默认为255，若设备编号非255，请继续下面操作），然后在遥控器上按【设备】键，接着输入要操作的该硬盘录像机的设备编号，再按遥控器上的【确认】键，这时，如果硬盘录像机完全接收到遥控器命令，状态灯变为绿色（若设备号为255，则状态灯呈不亮状态），则可以使用遥控器对该硬盘录像机进行操作了。

在整个操作过程中，硬盘录像机面板及监视器上不会有任何提示信息。

若遥控器无法控制，请再次尝试：按【设备】键→输入设备编号→按【确认】键，若尝试多次还无法控制，请检查是否如下原因：1、检查电池的正负极性；2、检查电池电量是否用完；3、检查遥控传感器是否被遮挡；4、附近是否有荧光灯在使用。

排除以上情况后若不能正常工作，请更换遥控器；若还是不能正常工作，请联系供货商。

1.4 输入法说明1.5 菜单说明说明：在菜单中有4 个常用功能按钮，定义如下：1.6 开机和关机说明开机提醒：请确认接入的电压与硬盘录像机的要求相匹配，并保证硬盘录像机接地端接地良好。

在开机前请确保有一台显示器与后面板上的VGA 接口相连接，或在不连接VGA 接口的情况下有一台监视器与后面板上的VIDEO OUT 接口相连接，否则开机后将无法看到人机交互的任何提示，也无法操作菜单。

若前面板电源【开关键】指示灯不亮，请插上电源，打开电源开关，设备开始启动。

若前面板电源【开关键】指示灯呈红色，请轻按前面板电源【开关键】，设备开始启动。

设备启动后，电源【开关键】指示灯呈绿色。

监视器或显示器屏幕上将会出现开机画面。

关机正常关机通过菜单步骤：进入设备关机界面路径：主菜单→设备关机选择[设备关机]，弹出提示框。

海康DVR常用设置与操作常用设置与操作1. 如何使用遥控？对准DVR面板，在遥控器上操作A、按设备键B、输入设备号88（默认设备号为88，可在主菜单-本地显示进行修改）C、按确认键如果遥控器配置成功，硬盘录像机前面板上的状态灯变为绿色。

再次按下设备键，停止遥控控制。

每次DVR重新上电后，遥控器需再次配置方可使用。

2. 为什么新机器开机后会有“嘀－嘀－嘀－嘀嘀”的声音，如何清除？原因 1：机器没有装硬盘；2：机器装了硬盘但没有进行格式化；3：硬盘坏。

清除办法：1：如果不需要装硬盘，请到主菜单-异常处理中，把硬盘错这个异常类型的声音告警打“×”；2：如果装了硬盘，请到主菜单-管理工具-硬盘管理中，把硬盘格式化；3：仍未解决，可能是硬盘坏，请更换硬盘。

3. 如何设置7×24小时自动录像？①进入主菜单-录像设置，选择录像通道，在开启录像选项后打“√”；②进入设置，在全天录像选项后打“√”设置录像类型为定时；③将复制该设置至：星期一中的星期一改成全部，点击复制，确定复制成功；④点击确定保存设置，并退出设置到录像设置界面。

⑤在录像设置界面中，把本通道录像设置复制到其它通道。

⑥点击确定保存设置。

4. 如何设置录像参数，如何计算录像文件大小？常用的录像参数有码流类型、分辨率、视频帧率、位率上限和位率类型，使用中根据设备功能选定支持的码流类型与合适的分辨率（详见“各类型的对比”）；视频帧率一般为全帧率；位率类型有:定码流：按照设定的位率上限值进行压缩存储。

变码流：根据不同场景，即时自动改变录像分辨率、图像质量、码流和帧率，节省硬盘空间和网络带宽。

录像文件大小和“录像设置”中的位率大小和采用何种位率类型有关。

使用中根据所选择的分辨率来选择适当的位率大小：下表是在定码率下常见位率一个通道一个小时录像文件的大小。

单通道录像文件大小（GByte）=码流(kbit/s)÷8×3600×每天录像时间(hour)÷1024÷10245. 如何设置移动侦测录像？①进入图像设置菜单界面；②选择通道号；③定义移动侦测灵敏度级别（推荐设置为“2”）；④设置移动侦测区域；⑤进入移动侦测报警处理菜单；⑥设置移动侦测的触发通道；⑦对移动侦测的处理选择布防时间，并复制到其它日期；⑧设置移动侦测处理方式；⑨保存移动侦测处理设置；⑩保存所有通道的移动侦测设置；在菜单录像设置界面中把开启录像状态选为“ü”，然后进入设置界面，把录像类型设置为“移动侦测”，设置好时间段并复制到不同的日期，点击“确定”保存设置。

SXEVR-C 硬盘录像机用户简易操作指南1.回放录像1.1按录像机前面板上的“放像/自动”键。

1.2按右方向键“→”,按数字键输入密码“12345”,按两次中间的确定键』。

进入回 放界面1.3连续按左方向键“←”，移动光标，直到选中“通道”选项，按下方向键“↓”，选择想回放的通道（即画面）。

如：“通道2”。

选择好通道以后，继续执行下一步操作。

1.4连续按右方向键“→”，选中“起止”选项，(“文件类型”,“卡号”都不用处理)按右方向键“→”，选中要改变的日期和时间，按上方向键“↑”或下方向键“↓”，设定要回放录像的日期和时间范围。

设定好搜索时间范围以后，继续执行下一步操作。

1.5按右方向键“→”，选中“搜索文件”选项1.6按中间的确定键』，开始搜索。

如果在输入的时间段有录像的话，按确定键后将会列出录像文件的序号、时间、长度。

如果此时间段内没有录像，会提示“指定时间内没有录像资料”，按确定键退出。

然后重新更改起止时间或通道号，重新搜索。

1.7按上方向键“↑”或下方向键“↓”，选中要回放的录像文件。

1.8按中间的确定键』，开始播放录像。

1.9按录像机前面板上的“退出”键可以结束录像播放，退回到选择录像文件的界面。

可以继续选择其它文件播放。

2.回到实时监控状态。

在上述步骤中，随时可以按“退出”键，退出当前步骤，继续按“退出”键可以退出回放状态，回到实时监控状态。

Honeywell 报警控制器用户简易操作指南1.布防：输入密码后按＃键（事先确认确认键盘上的“准备”指示灯亮）。

布防指示灯亮起,人员进入会触发报警2.撤防：输入密码后按＃键布防指示灯熄灭,人员进入不会触发报警3.报警后处理：输入密码后按＃键，先按再按 1 2 3 4 # 1 2 3 4 # 1 2 3 4 #* 1 #。
