12制药工艺设计

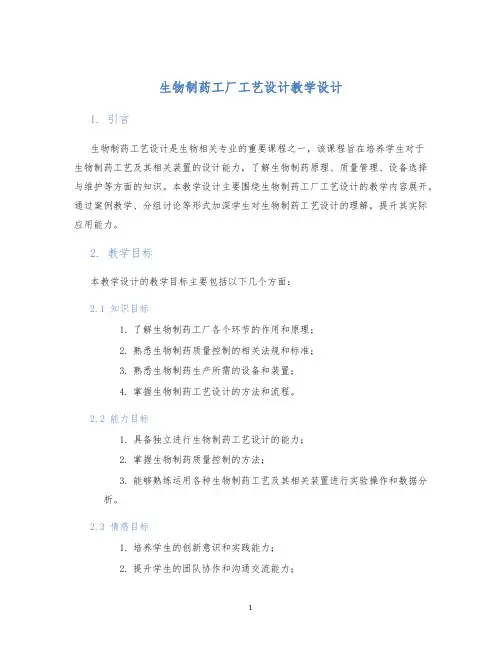

生物制药工厂工艺设计教学设计1. 引言生物制药工艺设计是生物相关专业的重要课程之一，该课程旨在培养学生对于生物制药工艺及其相关装置的设计能力，了解生物制药原理、质量管理、设备选择与维护等方面的知识。

本教学设计主要围绕生物制药工厂工艺设计的教学内容展开，通过案例教学、分组讨论等形式加深学生对生物制药工艺设计的理解，提升其实际应用能力。

2. 教学目标本教学设计的教学目标主要包括以下几个方面：2.1 知识目标1.了解生物制药工厂各个环节的作用和原理；2.熟悉生物制药质量控制的相关法规和标准；3.熟悉生物制药生产所需的设备和装置；4.掌握生物制药工艺设计的方法和流程。

2.2 能力目标1.具备独立进行生物制药工艺设计的能力；2.掌握生物制药质量控制的方法；3.能够熟练运用各种生物制药工艺及其相关装置进行实验操作和数据分析。

2.3 情感目标1.培养学生的创新意识和实践能力；2.提升学生的团队协作和沟通交流能力；3.增强学生的责任意识和社会责任感。

3. 教学内容和教学方法3.1 教学内容本教学设计的教学内容包括以下方面：1.生物制药工厂的概述；2.生物制药工厂各个环节的作用和原理；3.生物制药质量控制的法规和标准；4.生物制药生产所需的设备和装置；5.生物制药工艺设计的方法和流程。

3.2 教学方法本教学设计采用案例教学和分组讨论相结合的方式进行教学：1.案例教学：通过教师讲解生物制药工厂的案例，让学生了解生物制药工厂的概况、生产流程，深入理解各个环节的作用和原理，并引导学生思考各个问题的解决方案。

2.分组讨论：将学生分组，让每组选择一个生物制药产品，从工艺流程、设备选型和装置设计等方面对该产品进行设计，并撰写设计方案书。

通过讨论，增强学生团队协作和沟通交流能力，从而提高其实践能力。

4. 教学评估与反馈为了达到教学目标，本教学设计采用以下评估方式：1.期中考试：对学生对于生物制药工艺设计的知识掌握情况进行考查。

第一章对制药设备的要求答,1.与生产相迨应的设备能力和最经济合理,安全的生产运行2.有满足制药工艺斫要求的完善功能和多种适应性3.能保证药品加工中品质的一致性4.易于操作和维修5.易于设备内外的清理6.各种接口符合协凋,配套,组合的要求7.易于安装且易于移动,有利干组合的司能8.进行设备验证包括型式,结构,功能等;第三章设备材料与防腐2.设备材料有哪些基本性能制药生产中设备对材料有哪些基本要求答,1.力学,物理,化学,加工性能2.凡是水汽系统中的管路,管件过滤器,喷针等都应采用优质奥氏体不锈钢的材料,选用其他材料必须耐腐蚀,不生锈;3.什么是金属的化学性能答,化学性能是指材料在所处介质中的化学稳定性,即材料是否与周围介质发生化学或电化学作用而引起腐蚀;2.什么是奥氏体不锈钢答:以铬镍为主要合金元素的一类不锈钢,此类钢以及在此基础上发展起来的含铬镍更高并含钼,硅,铜等合金元素的奥氏体不锈钢;3.间晶腐蚀:是指金属或合金的晶粒边界受到腐蚀破坏的现象;3.化学腐蚀与电化学腐蚀的区别:化学腐蚀是金属表面与环境介质发生化学作用而产生的损坏,特点是腐蚀是在金属的表面上,腐蚀过程不产生电流;电化学腐蚀是金属与电解质溶液间产生电化学作用所发生的腐蚀,特点是在腐蚀过程中会产生电流;4.防腐措施:1.衬覆保护层分为金属涂层和非金属涂层两类2.电化学保护包括阴极和阳极3.加入缓蚀剂通过改变介质的性质,降低或消除对金属的腐蚀作用;第五章粉碎及分级设备4.固体药物粉碎的目的是什么答,1.降低固体药物的粒径,增大表面积以加快药物的溶出速度,提高药物利用率2.原,辅料经粉碎后,大颗粒物料破裂成细粉状态,便于使几种不同的固体物料混合均匀,提高主药在颗粒中的均匀分散性,提高着色剂或其他辅料成分的分散性;5.球磨机粉碎物料的原理是什么答,球磨机是装有研磨介质的密闭圆筒,在转动装置带动下产生回转运动,物料在筒内受到研磨及冲击作用而粉碎;2.颗粒分级的含义是什么答,1.颗粒分级是将颗粒按粒径大小分成两种或两种以上颗粒群的操作过程,可分为机械筛分与流体分级两大类流体分级是将颗粒群在流体介质中,利用重力场或离心力场中,不同粒度颗粒的运动速度差或运动轨迹的不同而实现按粒度分级的操作;主要用于细颗粒粉体或超细粉体的分级; 机械筛分是借助具有一定孔眼或缝隙的筛面,使物料颗粒在筛面上运动,不同大小颗粒的物料在不同筛孔处落下,完成物料的颗粒分级;3.粉碎的施力种类有什么分别适用于何类粉碎答,1.压缩,冲击,剪切,弯曲和摩擦等2.粗碎和中碎的施力种类以压缩和冲击为主:对于超细粉碎过程除上述两种力外,主要为摩擦力和剪切力,对脆性材料施以压缩力和冲击力为佳,而韧性材料应施加剪切力和快速冲击力为好;6.破碎比:即粉碎前后物料颗粒直径的平均比值及粒度变化程度,并能近似的反应出机械的作业情况;7.气流磨原理:利用高速弹性气流喷出时形成的强烈多相稳流场,使其中的固体颗粒在自撞中或与冲击板,器壁撞击中发生变形,破碎,而最终获得超粉碎;类型:扁平式,循环管式,对喷式,流化床对射磨;第六章混合与制粒设备8.均化设备分为机械搅拌 ,均质机,超声波均质机,胶体磨9.高效混合制粒机的原理是通过搅拌器混合得软材及高速制粒刀切割而将湿物料制成颗粒的装置;10.制粒是把粉末,熔融液,水溶液等状态的物料经加工制成具有一定形状和大小粒状物的操作;其目的是1.改善流动性2.防止各成分的离析3.防止粉尘飞扬及器壁上的黏附4.调整堆密度,改善溶解性能5.改善片剂生产中压力的均匀传递6.便于服用,携带方便,提高商品价值等;分为湿法,干法,喷雾三大类湿法制粒的设备有摇摆式颗粒机,高效混合制粒机,流化制粒机第八章换热设备11.管壳式换热器的选型:1工艺条件的选型:压降,流速,温度,物流2结构参数的选定总体设计,尺寸细长型的换热器比粗短型的要经济.换热管,包括管型,管长,管径和壁厚,换热器的排列方式折；折流板,折流板形式,折流板圆缺位置,折流板圆缺高度,折流板间距;增加混合方法:搅拌,研磨,过筛混合流型包括:径向流,轴向流,切向流轴向流与径向流对混合起主要作用,而切向流应加以抑制,采用挡板可削弱切向流,增强轴向流和径向流搅拌器按液体流动形态分为轴向流,径向流,切向流搅拌器按搅拌器结构分为平叶,折叶,螺旋叶面按搅拌用途分为低黏流体用搅拌器推进式,长薄叶螺旋桨式,开启涡轮式,圆盘涡轮式和高黏流体用搅拌器锚式,框式,锯齿圆盘式,螺旋桨式,螺带式安装挡板以改善流动状态在容器内安装4块挡板简述立式搅拌反应器的整体结构常用搅拌器的流型它主要由搅拌装置、轴封和搅拌罐三部分组成,其中,搅拌装置包括传动装置、搅拌轴和搅拌器；轴封是指搅拌罐和搅拌轴之间的动密封,是用来封住罐内介质不致泄露并保持器内操作压力；搅拌罐还包括罐体、传热装置、工艺接管、仪表及防爆装置等附件;搅拌器可分为轴向流搅拌器、径向流搅拌器和混合流搅拌器;上述三种流型通常同时存在,其中轴向流与径向流对混合起主要作用,而切向流应加以抑制,采用挡板可消弱切向流,增加轴向流和径向流;简述机械搅拌式发酵罐的结构组成及其结构特点都是由罐体及搅拌装置、传热装置、通气装置、传动机构等各主要部件组成;罐体：通用式发酵罐是一种既具有机械搅拌又具有压缩空气通气装置的发酵罐;搅拌装置：设置机械搅拌的作用是为了有利于液体本身的混合及气液和液固之间的混合,以及改善传质和传热过程,特别是有助于氧的溶解;通气装置：通气装置是指将无菌空气导入罐内的装置;传热装置：发酵过程中发酵液产生的净热量称为发酵热,发酵热随发酵时间而改变,发酵最旺盛时,发酵热量最大;机械消沫装置：发酵过程中,由于发酵液中含有大量蛋白质等发泡物质,在强烈的通气搅拌下将产生大量泡沫;严重时,大量的泡沫会导致发酵液外溢和造成染菌;自吸式发酵罐的工作原理及其优缺点自吸式发酵罐是一种不需空气压缩机,而在机械搅拌过程中自吸入空气的生物反应器,其共同特点是利用特殊转子或喷射器或文丘里管所形成的负压,将空气从外界吸入;自吸式发酵罐的优点：1利用机械搅拌的抽吸作用,将空气自吸入罐内,达到即通气又搅拌的目的,可节约空气净化系统中的空气压缩机、冷却器、油水分离器、空气储罐等一整套设备,减少厂房占地面积2可减少工厂发酵设备投资3节约了空压机动力消耗,使发酵总动力消耗仍比通用式低;缺点：1自吸入发酵罐的吸程一般不高,要在吸风口设置空气过滤器很困难2不适用于某些如丝状菌等对剪切作用敏感的微生物;板框压滤机结构:由多块滤板与滤框交替重叠排列组成,也可竖直排列成立式结构转筒真空过滤机的区域划分:1过滤区2.吸干区3.洗涤区4.吹松区5.滤布复原区旋风分离器的工作原理:是利用气态非均相在作高速旋转时所产生的离心力,将粉尘从气流中分离出来的干式气固分离设备;常用的非均相分离方法有哪些（1）过滤法;是非均相物料通过过滤介质,将颗粒截留在过滤介质上而得到分离;2沉降法颗粒在重力场或离心力场内,借自身的重力或离心力使之分离;3离心分离利用离心力的作用,使悬浮液中微粒分离;分离目的是:在制药生产中,常会产生含有大量尘灰或雾沫的气体及产品悬浮在液体内的悬浮液;为了回收有用物料,获得产品,净化气体,都必须进行非均相的分离操作;另外非均相的分离在环境保护,三废处理方面也有重要意义;简要说明袋式过滤器的组成答：袋式过滤器简称袋滤器是利用过滤材料,是固体颗粒从含尘气体中分离出来的一种分离设备;在一个带有锥底的矩形金属外壳内,垂直安装着若干个长米,直径大约米的滤袋,袋的下端紧套在花板的短管上,上端则悬在一个可以振动的框架上;结构由排灰阀,电磁阀,喷嘴,文丘里管,滤袋骨架,灰斗组成;机械分离设备分类机械分离设备可分为加压过滤,真空过滤离心过滤离心沉降,重力沉降,旋流分离等;其中,利用离心沉降或离心过滤操作的机械统称为离心机；利用重力沉降或旋流器操作的设备统称沉降器；真空过滤和加压过滤设备称为过滤机械;深层过滤及表面过滤原理深层过滤以颗粒层过滤器为代表,它以一定厚度的固体颗粒作为过滤层;这种过滤器的最大特点是耐高温,耐腐蚀,滤材可长期使用,分离效率比较高,但设备比较庞大;液固萃取：待处理的混合物在通常状态下是固体液液萃取设备包括三个部分:混合设备,分离设备,溶剂回收设备植物药材浸出过程有哪几种操作流程有哪些浸出方法浸出方法：煎煮法,浸渍法,渗漉法,回流提取法,水蒸气蒸馏法等;什么是超临界流体用临界下的二氧化碳做萃取剂有哪些优点答：1在临界压力和临界温度以上相区内的气体称为超临界流体;2二氧化碳优点：临界条件好,无毒,不污染环境,安全和可循环使用超临界萃取法的优点：1萃取分离效率高,产品质量好;2适合于含热敏性组分的原料3节省热能;4可以采用无毒无害气体作溶剂;11超临界萃取的工艺流程答：萃取段溶质由原料转移至二氧化碳流体和解析段溶质和二氧化碳分离及不同溶质间的分离;其原理是利用目标组分在萃取段和解析段有一定的溶解度差在萃取段要求有较大的溶解度以使溶质被溶解于二氧化碳流体中,而在解析段则要求溶质在二氧化碳流体中的溶解度较小以使溶质从二氧化碳中解析出来含夹带剂萃取：超临界二氧化碳是非极性溶剂,根据相似相容原理,它对极性的油溶性物质有较好的溶解能力,而对有一定极性的物质的溶解性就较差;通过添加极性不同的夹带剂可以调节超临界二氧化碳的极性以提高被萃取物质在二氧化碳中的溶解度;夹带剂的作用：1,增加目标组分在二氧化碳中的溶解度2增加溶质在二氧化碳中的溶解度对温度,压力的敏感性3提高溶质的选择性4可改变二氧化碳的临界参数膜分离的特点答:1一个高效的分离过程；2能耗通常比较低；3工作温度在室温附近,特别适合于对热过敏物质的处理；4设备本身没有运动的部件,工作温度在室温附近,所以很少需要维护,可靠度很高；5过程规模和处理能力可在很大范围内变化,而它的效率,设备单价,运行费用等都变化不大；6设备体积比较小,占地较少;12膜分离设备有哪些答：板框式,圆管式,螺旋卷式,中空纤维式,毛细管式12膜的分离性质答：选择性和透过性,选择性是指不同物质在两相中的浓度变化比；透过性是指单位推动力下,物质在单位时间内透过单位面积膜的量;好的膜必须具备高选择性,大透量,高强度,在分离器中可有较高的填充率,能长时间在分离条件下稳定操作等条件;膜分离过程的实质:小分子物质透过膜,而大分子物质或固体离子被阻挡;因此,膜必须是半透膜; 12板框式膜器件的特点,结构,原理答：主要用于液体分离过程;它是以隔板,膜,支撑板,膜的顺序,多层交替重叠压紧,组装在一起制成的;隔板表面上有许多沟槽,可用作原料液和未透过液的流动通道；支撑板上有许多孔,可用作透过液的流动通道;当原料液进入系统后,沿沟槽流动,一部分将从膜的一面渗透到膜的另一面,并经支撑板上的小孔流向其边缘上的导流管排出;特点:1组装比较简单2操作比较方便3膜的机械强度;电渗析是利用离子交换膜和直流电场的作用,从水溶液和其他不带电组分中分离带电离子组分的一种电化学分离过程;电渗析器主要是由阴,阳离子交换膜,隔板,电极框和上下压紧板等部分组成12. 简述电渗析工作原理答：在淡化室中通入含盐水,接上电源,溶液中带正电荷的阳离子,在电场的作用下,向阴极方向移动到阳膜,受到膜上带负电荷的基团的异性相吸引的作用而穿过膜,进入右侧的浓缩室;带负电荷的阴离子,向阳极方向移动到阴膜,受到膜上带正电荷的基团的异性相吸引的作用而穿过膜,进入左侧的浓缩室;淡化室盐水中的氯化钠被除去,得到淡水,氯化钠在浓缩室中浓集;溶液在加热管中产生爬模的必要条件：要有足够的传热温差和传热强度,使蒸发的二次蒸汽量和整齐速度大到足以带动溶液成膜上升的程度溶质从溶液中结晶出来要经历两个步骤：首先要生成微小的晶粒作为结晶的核心,然后长大成为晶体;产生晶核的过程称为成核过程;溶液达到过饱和浓度是结晶的必要条件结晶设备可改变溶液浓度的方法分为：浓缩结晶,冷却结晶,其他结晶起晶法结晶有几种方法各有什么特点答:结晶方法大致可分为三类：1蒸发结晶法：用蒸发溶剂使浓缩液进入过饱和区起晶,并不断蒸发,以维持溶液在一定的过饱和度下使晶体成长析出,结晶与蒸发同时进行,用于溶解度随温度变化较小物质的结晶2冷却结晶法：先将溶液升温浓缩,蒸发部分溶剂,再用降温方法,使溶液进入过饱和区,并不断降温,以维持溶液的一定过饱和度,使晶体成长析出3加入第三种物质改变溶质溶解度结晶法：此法不是用冷却或蒸发的方法造成溶液的过饱和,而采用加入某种物质以降低溶质在溶剂中的溶解度的方法以产生饱和;13.升膜式蒸发器原理特点答:原理：升膜式蒸发器是指在蒸发器中形成的液膜与蒸发的二次蒸汽气流方向相同,由下而上并流上升,物料从加热器下部的进料管进入,在加热管内被加热蒸发拉成液膜,浓缩液在二次蒸汽带动下一起上升,从加热器上端沿气液分离器筒内的切线方向进入分离器,浓缩液从分离器底部排出,二次蒸汽进入冷凝器; 特点：1符合物料的要求,初进入蒸发器,物料浓度较低,物料蒸发内阻较小,蒸发速度较快,容易达到升膜的要求,物料经初步浓缩,浓度较大,但溶液在降膜式蒸发中受重力作用还能沿管壁均匀分布形成膜状;2经升膜蒸发后的气液混合物,进入降膜蒸发,有利于降膜的液体均匀分布,同时也加速物料的湍流和搅动,以进一步提高降膜蒸发的传热系数3用升膜来控制降膜的物料分配,有利于操作控制4将两个浓缩过程串联,可以提高产品的浓缩比,降低设备高度13.塔设备的选型原则答:板式塔的选型原则：1处理易结垢或含有固体颗粒的物料2液体负荷过大,填料塔和板式塔的生产能力都会下降,但在板式塔中,可应用多溢流的方法予以避免3液体符合过小时,填料塔的填料表面不易被全部润湿;4高压操作的蒸馏塔推荐用5操作过程中有热量放出或吸入时,用板式塔较为有利6塔内温度有周期性变化时,对板式塔影响较小,而在填料塔中有些机械性能较差的填料将被挤坏7要求便于检修与清洗时优选填料塔的选型原则：1要求低压降时优选2易发泡的物质3处理腐蚀性的物料4传质速率受气模控制5塔的直径小于800毫米分子蒸馏的原理答:分子蒸馏的原理是在极高的真空度下,依据混合物分子运动平均自由程的差别,使液体在远低于其沸点的温度下迅速得到分离;按照热能传递给湿物料的方式可分为直接干燥,间接干燥真空,冷冻,介电加热干燥高频和微波干燥雾化器是喷雾干燥的关键部位类型：1气流式雾化器2压力式雾化器3旋转式雾化器真空干燥器特点：1能用较低的温度得到较高的干燥速率2能以低温干燥热敏性物料3可干燥易受空气氧化或有燃烧危险的物料4适于干燥含有溶剂或有毒气体的物料5能将物料干燥到很低水分真空冷冻干燥装置按系统分,由制冷系统,真空系统,加热系统和控制系统组成喷雾干燥的原理答:原理：喷雾干燥是采用雾化器将原料液分散为雾滴,并用热气体干燥雾滴而获得产品的一种干燥方法真空冷冻干燥器定义、几个阶段答:真空冷冻干燥是将物料或溶液在较低的温度下冻结成固态,然后在真空下将其中水分不经液态直接升华成气态而脱水的干燥过程;冷冻干燥可以分为预冻、升华干燥、解析干燥三个阶段;1预冻阶段：预冻是将溶液中的自由水固化,使干燥后产品与干燥前有相同的形态,防止抽空干燥时起泡、浓缩、收缩和溶质移动等不可逆变化产生,减少因温度下降引起的物质可溶性降低和生命特征的变化;2升华干燥阶段：升华干燥也称第一阶段干燥,将冻结后的产品置于密闭的真空容器中加热,其冰晶就会升华成水蒸气逸出而是产品脱水干燥;3解析干燥阶段：解析干燥也称第二阶段干燥,在第一阶段干燥结束后,在干燥物质的毛细管壁和极性基团上还吸附一部分水,这些水分是未冻结的,当它们达到一定含量,就为微生物的生长繁殖和某些化学反应提供了条件;工业用水即药品生产工艺中使用的水,包括:饮用水、纯化水、工业用水离子交换循环操作包括返洗、再生、淋洗和交换几个步骤;离子交换器的基本结构是离子交换柱;制药用水的类型答,工艺用水即药品生产工艺中使用的水,包括：饮用水、纯化水、注射用水;饮用水是制备纯化水的原料水,纯化水则是制备注射用水的原料水;纯化水为采用蒸馏水、离子交换法、反渗透法或其他适宜的方法制得供药用的水,不含任何添加剂;多效蒸馏水器的原理多效蒸馏水器为三效蒸馏水器,由每一效所蒸发出的二次蒸汽经冷凝后称为蒸馏水;为了提高蒸馏水的质量,由每一效的二次蒸汽通道上均装有除沫装置,以除去二次蒸汽中所夹带的雾沫和液滴;16-3.蒸馏水器有哪些主要部件组成各种蒸馏水器的基本要求是什么答：蒸馏水器主要由蒸发锅、除沫装置和冷凝器等三部分构成;各种类型蒸馏水器的结构应达到下述基本要求：1采用耐腐蚀性材料制成；2内部结构要求光滑,不得有死角,应能放尽内部的存水；3在二次蒸汽的通道上,装设除沫装置,以防止雾沫被二次蒸汽夹带进入成品水中,影响水质；4蒸发锅内部从水面到冷凝器的距离应适当；5必须配置排气装置,以除去水中所夹带的CO2、NH3等气体；6冷凝器应具有较大的冷凝面积,且易于拆洗;17-2.制药生产中所用的灭菌方法有哪几种答:1. 物理灭菌辐射灭菌法湿热灭菌法干热灭菌法过滤灭菌法 2.化学灭菌法气体灭菌法化学药剂灭菌法 3.无菌操作法湿热灭菌法原理：利用饱和水蒸汽或废水来杀灭细菌的方法影响湿热灭菌的因素：1细菌的数量与种类2药物性质与灭菌时间3蒸汽的性质4介质的性质手提式热压灭菌器灭菌时,必须先将铝桶取出;在锅内加足量的水,然后将桶放回灭菌器内,再放入带灭菌物品;17-5.试述干热灭菌的杀菌原理;答：热力灭菌的原理是：加热可以破坏蛋白质和核酸中的氢键,故导致核酸破坏,蛋白质变性或凝固,酶失去活性,微生物因而死亡;17-6.常用的干热灭菌设备有哪几种答：干热灭菌的主要设备有烘箱、干热灭菌柜、隧道灭菌系统等;20章药用包装设备成型泡罩方法可以分为四种：1吸塑成型2吹塑成型3冲头辅助吹塑成型4凹凸模冷冲压成型热封分为两种形式：辊压式和板压式泡罩包装机按结构形式分为平板式、辊筒式和辊板式三大类20-3．固体制剂的包装有哪几种主要形式答：1条带状包装2泡罩式包装3瓶包装或袋之类的散包装20-4.片剂包装中,可以采用哪几种计数方法答：目前广泛使用的数粒片、丸计数机构主要有两类,一类为传统的圆盘计数,另一类的光电计数机构;1圆盘计数机构圆盘计数机构也叫做圆盘式数片机构;2光电计数机构光电计数机构是利用一个旋转平盘,将药粒抛向转盘周边,在周边围墙开缺口处,药粒将被抛出转盘;20-5.说明泡罩包装机的工艺流程;答：在泡罩包装机上需要完成薄膜输送、加热、凹泡成型、加料、印刷、打批号、密封、压痕、冲裁等工艺过程;在工艺过程中对各工位是间歇过程,就整体讲是连续的;药品包装的作用答：1保护药品1.药品包装应对药品质量起着保护作用;②药品包装应与药品的临床应用要求相配合;③药品包装应便于分发和账务统计,并应符合贮运要求,能耐受运输过程中的撞市震动,保护药品不致破碎损失;2方便流通和销售①包装要适应生产的机械化、专业化和自动化的需要,符合药品社会化生产的要求;⑦要从贮运过程和使用过程的方便性出发,考虑药品包装的尺寸、规格、形态等;③既要适应流通过程中的仓储、货架、陈列的方便,也要适应临床过程中的摆设、室内的保管等④便于回收利用及绿色环保等;⑤促进销售、提高附加值;药品包装机械的组成答：药用包装机械作为包装机械的一部分,包括以下8个组成要素：1药品的计量与供送装置2包装材料的整理与供送系纺3主传送系统4包装执行机构5成品输出机构6动力机与传送系统7控制系统82机身;21章制药工程设计制药工程设计的工作程序一般分为三个阶段：设计前期工作包括项目建设书、厂址选择报告、预可行性研究报告和可行性研究报告、初步设计、施工图设计;初步设计包括文字说明、图纸和设计概算三大部分21-1制药工程设计的基本要求是什么答1格执行国家有关规范和规定以及国家药品监督管理局颁布的药品生产质量管理规范GMP的各。

制药工程工艺车间设计方案一、前言随着医药行业的快速发展，制药工程工艺车间的设计变得愈加重要。

一间良好的工艺车间将有助于提高药品生产的效率和质量，从而满足市场需求并保障患者的健康。

因此，本文将就制药工程工艺车间的设计方案进行详细阐述，包括车间规划、装备选择、安全防护以及环保要求等方面，以期为制药企业提供科学合理的车间设计方案。

二、行业背景制药工程工艺车间是制药企业生产药品的核心场所，是药品加工的主要地点。

因此，车间的设计对于公司生产活动的顺利进行有着非常重要的影响。

在现代化、自动化生产的趋势下，工艺车间的设计必须紧跟国际标准，采用现代化设备，确保产品质量和生产效率的最大化。

三、规划设计1. 车间布局制药工程工艺车间的合理布局对于生产效率和安全防护极为重要。

一般而言，工艺车间可分为原料区、半成品区、成品区、包装区等不同功能区域。

在布局设计上，需要考虑生产流程的合理性，以及原料、产品、人员等物流的流畅度和安全性。

此外，应注意尽量减少不同区域之间的干扰和叉车等物流设备的通行冲突。

2. 车间环境保持良好的车间环境对于药品生产至关重要。

在车间设计中应注意通风、排风和空调制度的合理配置。

同时，应关注车间的温湿度及灭菌等环境要求，以确保药品生产的纯净度和稳定性。

3. 车间设备选择合适的车间设备对于生产效率和质量控制也是非常关键的。

例如，在原料处理设备上，在压片机、混料器等设备上应选择尺寸适宜、稳定性好的设备，并确保设备能够满足生产任务的要求。

另外，对于包装设备、灌装设备等，也应选择质量可靠、操作简便的设备，以确保产品的包装质量和生产效率。

四、安全防护1. 火灾防护在制药工程工艺车间的设计中，火灾防护是重中之重。

为了减少火灾的发生和减小火灾对生产的影响，需要合理设置灭火器材，并为车间人员提供有效的逃生通道。

此外，还需要对车间进行定期的防火检查，确保设备正常运行，防火措施得以有效执行。

2. 安全设施在车间设计中，应合理设置安全设施，如防护栏杆、紧急停车按钮、紧急逃生装置等，以确保工人在生产过程中能够得到有效的保护。

制药工程工艺设计教学设计1.引言本教学设计主要针对制药工程专业的学生，旨在帮助学生掌握制药工程工艺设计的知识和技能，提高其实践能力和创新能力，为其未来从事制药工程工作打下扎实的基础。

2.教学目标•掌握制药工程工艺设计的基本概念和方法；•熟练掌握制药工程工艺设计的基本流程；•了解国内外关于制药工程工艺设计的最新发展动态；•提高学生的实践能力和创新能力。

3.教学内容和方法3.1 教学内容•制药工程工艺设计的基本概念和方法；•制药工程工艺设计的基本流程；•制药工程工艺设计中常用的工具和技术；•国内外制药工程工艺设计的最新动态；•实践案例分析。

3.2 教学方法•专题讲座；•视频讲解；•小组研讨；•实践案例分析；•实验操作。

4.教学重点和难点4.1 教学重点•制药工程工艺设计的基本概念和方法；•制药工程工艺设计的基本流程；•国内外制药工程工艺设计的最新动态；•实践案例分析。

4.2 教学难点•制药工程工艺设计中常用的工具和技术；•实践操作过程中的风险控制。

5.教学评估与反馈5.1 教学评估通过期末考试、实验报告、实践操作成果等形式进行评估。

5.2 教学反馈学生在课程结束后将填写反馈表，对本次课程的授课内容、教学方法等进行评价，以便不断完善本教学设计。

6.参考文献1.《制药工程》（第三版），赵明达等编著，高等教育出版社，2015年版。

2.《制药生产工艺》，刘瑞黎等编著，化学工业出版社，2018年版。

3.《全球药品生产工艺》，Michael Levin编著，机械工业出版社，2017年版。

设备设计、厂房设计、车间设计年产8580吨维生素C发酵车间设计年产7500吨青霉素原料药工厂发酵车间的设计年产100吨芬布芬原料药车间工艺设计年产6亿片萘普生片剂车间工艺设计年产3亿粒阿莫西林胶囊剂生产车间工艺设计年产2000万支双黄连口服液生产车间工艺设计年产1000万瓶葡萄糖注射液生产车间工艺设计湖北医药学院毕业设计（论文）题目：年产16亿粒贝诺酯片剂生产车间工艺设计学院：药学院专业：制药工程年级： 2012 级学号： 201210062018 姓名：刘小兰指导教师：詹利之2016年5月15日学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

本人完全意识到本声明的法律后果由本人承担。

学位论文作者： (手写)年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保障、使用学位论文的规定，同意学校保留并向有关学位论文管理部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权省级优秀学士学位论文评选机构将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

本学位论文属于：保密□，在_________年解密后适用本授权书。

不保密□。

（请在以上相应方框内打“√”）作者签名：年月日教师签名：年月日目录摘要 (1)关键词 (1)Abstract (1)Key Words ....................................... (2)致谢 (26)参考文献 (14)1亿粒/年阿莫西林硬胶囊车间工艺设计学生署名：刘小兰指导老师署名：詹利之湖北医药学院药药护学院摘要阿莫西林胶囊为新型半合成青霉素类药，具有吸收快、血药浓度高、杀菌力强、毒性极低、副作用小以及广泛的抗菌谱，对多种细菌的杀菌作用迅速而强等特点。

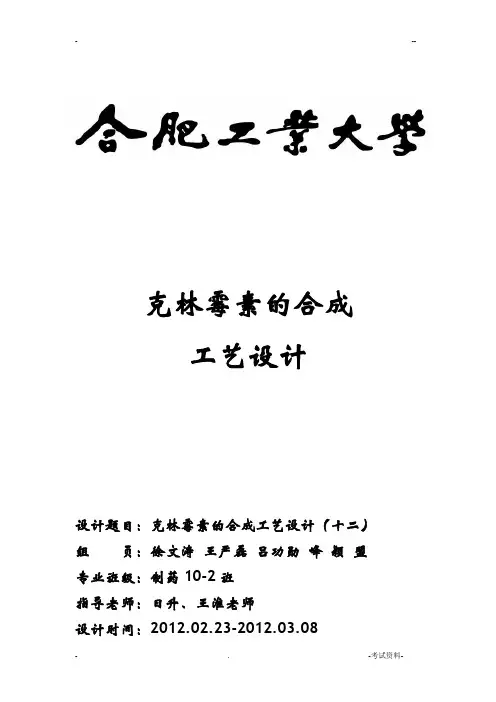

克林霉素的合成工艺设计设计题目：克林霉素的合成工艺设计（十二）组员：徐文涛王严磊吕功勋峰颖盟专业班级：制药10-2班指导老师：日升、王淮老师设计时间：2012.02.23-2012.03.08克林霉素合成工艺说明书0前言0.1 克林霉素简介抗生素类药物。

为林可霉素的衍生物，自1970年在我国上市。

其用途主要用来对抗引起的各种感染性疾病。

在应用中最常见的不良反应：过敏反应，注射局部刺激和肝功能异常，最严重的是伪膜性肠炎（PMC）。

其结构式为通用名称：克林霉素英文名称：Clindamycin英文别名：Chlorodeoxylincomycin Hydrochloride、Cleocin、Clindamycin Hydrochloride汉语拼音：Kelinmeisu Linsuanzhi Zhusheye中文别名：林大霉素、氯洁霉素、氯林可霉素、氯林肯霉素、氯林霉素、盐酸克林霉素、盐酸氯洁霉素CAS NO. 18323-44-9EINECS 242-209-1分子式C18H33CLN2O5S分子量424.98适应症1.本品适用于革兰氏阳性菌引起的下列各种感染性疾病：(1)扁桃体炎、 克林霉素氯化钠注射液化脓性中耳炎、鼻窦炎等。

(2)急性支气管炎、慢性支气管炎急性发作、肺炎、肺脓肿和支气管扩合并感染等。

(3)皮肤和软组织感染：疖、痈、脓肿、蜂窝组织炎、创伤和手术后感染等。

(4)泌尿系统感染：急性尿道炎、急性肾盂肾炎、前列腺炎等。

(5)其它：骨髓炎、败血症、腹膜炎和口腔感染等。

2.本品适用于厌氧菌引起的各种感染性疾病：(1)脓胸、肺脓肿、厌氧菌引起的肺部感染。

(2)皮肤和软组织感染、败血症。

(3)腹感染：腹膜炎、腹腔脓肿。

(4)女性盆腔及生殖器感染：子宫膜炎、非淋球菌性输卵管及卵巢脓肿、盆腔蜂窝组织炎及妇科手术后感染等.1 工艺概述任务书中给定的合成路线是以林可霉素为起始原料，先后经过Vilsmeier 试剂合成和氯化/醇合成盐两步反应将林可霉素制成克林霉素，其反应方程式为： Vilsmeier 试剂合成DMF+Cl 3C O C OO CCl3N+CClH +Cl 3C O C OO COH Cl Cl氯化/醇合成盐N=CCl ++ DMF1,2-dichlorethane/BHTEt首先DMF 和三光气反应合成Vilsmeier 试剂，然后将得到的Vilsmeier 试剂与林可霉素、1，2—二氯乙烷反应生成克林霉素，产率为90%。

制药工程工艺设计第二章第二章工艺流程设计第一节概述一、工艺流程设计的重要性工艺流程设计是车间工艺设计的核心。

因为生产的最终目的在于得到高品质、低成本的产品，而这就取决于工艺流程的可靠性、合理性及优先性，而且工艺流程设计的其他项目均受制于工艺流程设计，换言之，必须满足工艺流程设计的要求。

工艺流程设计设计包括实验工艺流程设计和生产工艺流程设计两部分。

二、工艺流程设计的任务和成果任务：确定流程的组成，确定载能介质的技术规格和流向，确定生产控制方法，确定“三废”的治理方法，制定安全技术措施，绘制工艺流程图，编写工艺操作方法。

成果：初步设计阶段是带控制点的工艺流程图和工艺操作说明，施工图阶段是带控制点的工艺流程图，即管道仪表流程图（PID）。

三、工艺流程设计的原则：保证产品质量符合规定的标准，尽量采用成熟、先进的技术设备，满足GMP的要求，尽量减少能耗，尽量减少“三废”的排放，具备开车、停车条件，易于控制，具有柔韧性，即在不同条件下能够正常操作的能力，具有良好的经济效益，确保安全生产，以保证人身和设备等的安全。

第三节工艺流程图工艺流程图是以图解的形式表示工艺流程。

工艺流程图可以分为工艺流程框图、设备工艺流程图、物料流程图、带控制点的工艺流程图。

一、工艺流程框图这是一种定性图纸，便于方案比较和物料衡算，不编入设计文件中。

工艺流程框图表示单元反应，以方框表示单元操作，反之亦可。

以箭头表示物料流向，用文字说明单元反应、单元操作及物料的名称。

如下图:二、设备工艺流程图设备工艺流程图是以设备的几何图形表示单元反应和单元操作，以箭头表示物料和载能介质的流向，用文字表示设备、物料和载能介质的名称。

三、物料流程图物料流程图有三纵行，左边表示原料、中间体和成品；中间的表示单元反应和单元操作；右边的表示副产品和“三废”排放物。

每一个框表示出过程的名称、流程号及物料组成和数量，物料流向及其数量分别用箭头和数字表示。

四、带控制点的工艺流程图带控制点的工艺流程图是用图示的方法把工艺流程所需的全部设备、管道、阀门、管件及仪表及其控制方法等表示出来，是工艺设计中必须完成的图样，它是施工安装和生产过程中设备操作、运行和检修的依据。

制药工程工艺设计题库一、填空1、制药工程工艺设计是一门以药学、药剂学、GMP和工程学及相关科学理论和工程技术为基础的应用性工程学科。

（4）2、制药工程工艺设计的内容包括将新产品的实验室小试转变为中试直至工业化规模生产、现有生产工艺进行的技术革新与改造。

（2）3、制药工程工艺设计项目优秀与否，决定性的因素是设计质量和设计者的品质与责任心。

（2）4、根据制药工程项目生产的产品形态不同，医药工程项目设计可分为原料药生产设计和制剂生产设计。

（2）5、根据药物剂型的不同，制剂生产设计包括片剂车间设计、针剂车间设计等。

（2）6、根据医药工程项目生产的产品不同，医药工程项目设计可分为合成药厂设计、中药提取药厂设计、抗生素药厂设计以及生物制药厂和药物制剂厂设计。

（5）7、制药工程项目从设想到交付生产整个过程可分为设计前期、设计中期和设计后期。

（3）8、设计前期阶段的主要工作内容有项目建议书、可行性研究报告和设计任务书。

（3）9、设计中期阶段的主要工作包括初步设计和施工图设计。

（2）10、车间工艺设计是工厂设计的重要组成部分。

按照设计进行的基本顺序，它包括工艺流程设计、物料衡算、能量衡算、设备选择和计算、车间布置设计、管道设计、非工艺条件设计和工艺部分设计概算等内容。

（8）11、生产的火灾危险性分为甲、乙、丙、丁和戊五级。

（5）12、一个优秀的工程设计只有在多种方案的比较中才能产生。

进行方案比较首先明确判据，工程上常用判据有产物收率、原材料单耗、能量单耗、产品成本、工程投资及环保、安全、占地面积等因素。

（4）13、多能车间是适应医药和精细化工产品品种多、产量差别悬殊、品种更新等特点设计的。

它的设计方法主要是设备相对固定，组合不同的工艺流程和工艺流程相对规定，实现多产品生产。

（2）14、污水的处理方法主要有物理法、化学法和生物法。

（3）15、车间设备布置的基本形式包括按工艺流程布置、将同类设备分组布置和多层布置。

（3）16、目前世界上执行的GMP制度大致有三种类型，其包括国际性GMP制度、国家级的GMP制度和各国制药工业组织制定的GMP制度。

中药制药工艺设计方法
1. 咱先来说说“等量递增法”！就好比搭积木，一块一块稳稳地往上堆，中药制药里也用这种方法来让各种原料均匀混合，保准效果杠杠的！比如在制作某种药丸时，把不同药材按比例逐步增加混合，那效果能不好吗？
2. 还有“水提醇沉法”呀！哎呀，这就像从大海里捞宝贝，先把药材在水里煮提取出有效成分，然后用酒精让杂质沉淀下去。

像做那个清热解毒的口服液不就是这么干的吗，厉害吧！
3. “浸渍法”也是很有意思呢！想象一下，把药材泡在溶剂里，就像给它们洗舒服的泡泡浴一样，吸收精华。

制作某些药酒不就是这样么，多有意思啊！
4. “渗漉法”知道不？可以把它看成是让药材慢慢“滤出”精华的过程，就像沙漏一样，一点一点地渗出有效成分。

好多珍贵药液的制备都用了这一招哦！
5. “回流提取法”呢，就好像让药材在加热的“怀抱”里尽情释放，然后再循环回来。

比如提取某种珍贵植物的成分时，用这个方法那可高效啦！
6. “水蒸气蒸馏法”也超棒的哟！这就像是让蒸汽带着精华“飞起来”，然后我们抓住它们。

像提炼那些有特殊气味的药材成分可离不开它呢！
7. “超临界流体萃取法”，嘿，感觉好高级呀！就像是派出了神秘高手去抓取药材的核心部分。

一些很高端的药品生产不就用了这个厉害的法子么！
8. “微波辅助提取法”，像是给药材加了把神奇的“火力”，让它们快速释放。

制作某些新型药剂的时候用这个，那效率蹭蹭涨啊！
9. “超声提取法”哦，就像是给药材做了个温柔的按摩，让它们舒舒服服地交出好东西。

好多时候都靠它来提取那些细腻的成分呢！
我觉得这些中药制药工艺设计方法都各有各的厉害之处，咱们可得好好利用，把中药制药做得越来越好呀！。

制药生产工艺制药生产工艺是指药品从原料到成品的整个生产过程。

它涵盖了原料采购、药物研发、生产工艺设计、生产设备选择和操作、质量控制等多个环节。

本文将详细介绍制药生产工艺的各个方面。

一、原料采购原料采购是制药生产工艺的第一步，也是关键的环节之一。

制药企业应该选择合格的供应商，并与其建立长期稳定的合作关系。

原料的质量和纯度对最终产品的质量有着重要影响，因此，制药企业需要对原料进行严格的质量控制和检测。

二、药物研发药物研发是制药生产工艺的核心环节。

在药物研发过程中，制药企业需要进行药物的筛选、合成、纯化等工作。

同时，制药企业还需要进行药物的稳定性研究、药代动力学研究等，以确保药物的安全性和有效性。

三、生产工艺设计生产工艺设计是制药生产工艺的重要环节之一。

在生产工艺设计过程中，制药企业需要考虑到药物的物理化学性质、稳定性、溶解度等因素，并确定最佳的生产工艺流程。

同时，制药企业还需要考虑到生产成本、生产效率等因素，以确保生产过程的经济性和高效性。

四、生产设备选择和操作生产设备选择和操作是制药生产工艺的关键环节之一。

制药企业需要选择适合自己生产需求的设备，并进行合理的操作和维护。

生产设备的质量和性能直接影响到生产过程的稳定性和产品的质量。

五、质量控制质量控制是制药生产工艺中至关重要的环节。

制药企业需要建立完善的质量控制体系，并进行严格的质量控制和检测。

质量控制包括原料的检验、生产过程的监控、产品的检测等。

通过质量控制，制药企业可以确保产品的质量符合相关标准和要求。

六、环境保护环境保护是制药生产工艺中的一项重要内容。

制药企业需要遵守环境保护法规，采取相应的环保措施，减少对环境的污染。

同时，制药企业还应该加强对废弃物的处理和回收利用，实现资源的循环利用。

综上所述，制药生产工艺是一个复杂而又关键的过程。

只有通过科学合理的原料采购、药物研发、生产工艺设计、生产设备选择和操作、质量控制等环节的把控，制药企业才能生产出符合质量标准和要求的药品。

第二章 工艺流程设计1、填空题1工艺流程设计包括实验工艺流程设计和生产工艺流程设计两部分。

2在初步设计阶段，工艺流程设计的成果是初步设计阶段带控制点的工艺流程图和工艺操作说明；在施工图设计阶段，工艺流程设计的成果是施工图阶段带控制点工艺流程图，即管道仪表流程图（PID）。

3工艺流程图是以设备的外形、设备的名称、设备间的相对位置、物料流线及文字的形式定性地表示出由原料变成产品的生产过程。

4工艺流程图分为工艺流程框图、设备工艺流程图、物料流程图、带控制点的工艺流程图。

5物料流程图有三纵行，左边的表示原料、中间体和成品；中间的表示单元反应和单元操作；右边的表示副产品和“三废”排放物。

6当一个流程图中包括有两个或两个以上完全相同的局部系统时，可以只绘出一个系统的流程，其他系统用细双点划线的方框表示，框内注明系统的名称及其编号。

7在带控制点工艺流程图中，设备一般需要标注设备号、位号线、设备名称。

8在带控制点工艺流程图的设备标注中，设备位号包括设备类别代号、主项号、设备顺序号以及相同设备的尾号。

9工艺流程图中对管道进行标注时，一般包括流体代号、管道号、管径和管道等级代号四个部分，各个部分之间用一短横线隔开。

对于有隔热、隔声要求的管道，还要在管道等级代号之后注明隔热隔声的代号。

10管道等级代号由管道材料代号、管道的压力等级代号和序号三部分组成。

11在制药工业生产中，参见的操作方式有连续操作、间歇操作和联合操作三种方式。

12一般将化学原料药的工艺流程分为原料预处理过程、反应过程、产物后分离过程、产品的精制烘干包装和“三废”处理过程五个部分。

13离心泵的控制变量是出口流量，自控一般采用出口直接节流法、旁路调节法和改变泵的转速法。

填空题部分，一般都是对应的基本概念和基本常识的理解，不会有特别的出错部分。

题13中，需要指出的是往往学生对于“改变泵的转速法”不是特别的理解，认为泵选择后电机的功率就一定了，如何实现调节呢？其实实际上可以在电机上设置无级调速器来实现电机功率的控制，从而使得流量改变。
