基于51单片机的信号发生器

实验名称：基于８2５５的ＬＥＤ显示函数信号发生器设计一、课题内容和要求基本要求：1.用存储器或算法得到信源。

2.用DA转换器输出一函数信号（正弦、方波、三角、锯齿等，频率1000Hz）3.用数码管或LCD上将输出参数显示4.用功能键切换各信号的输出。

发挥部分：1.通过键盘，可修改输出信号的频率。

每按一次键，频率值进给或后退100Hz，频率范围100Hz～1500Hz2.按键时，蜂鸣器发出提示音，表示按键有效3.数码管或LCD显示的内容可以用频率值和周期值切换表示，周期值精确到0.01ms 动态显示格式：自定二、总体设计利用AT89S52单片机采用查表或算法产生三角波、正弦波和方波三种波形，再通过D/A 转换器DAC0832将数字信号转换成模拟信号，最终由示波器显示出来，通过键盘来控制三种波形的类型选择、频率变化，最终输出显示各自的频率或者周期值。

三、单元设计1.键盘扫描部分矩阵键盘电路硬件图：实验中采用8255的PA口和PC口的低四位进行键盘扫描，行由8255的PA0～PA3端口控制，列由8255的PC0～PC3端口控制，其中PA口工作在输出方式，PB口工作在输入方式。

当PA0～PA3中一个口输出低电平时，对应的行线上的电平就为0，这是当有键按下时对应的列线上就变为低电平，这时PC口上对应位就可以检测到低电平从而判断是哪个键按下。

键盘扫描流程图：第二行判断键盘扫描程序如下：SCAN:MOV DPTR,#1FFCH;PA口地址MOV A,#00HMOVX @DPTR,A; PA0～PA3输出低电平 INC DPTR;DPTR指向PC口MOVX A,@DPTR;读PC口的值ANL A,#0FH;屏蔽无用位CJNE A,#0FH,DETAIL;判断是否有低电平ACALL DELAY1;延时ACALL DELAY1AJMP SCAN;无键按下则继续扫描DETAIL:ACALL DELAY1;消抖动ACALL DELAY1MOV DPTR,#1FFCH;再判断是否有键按下MOV A,#00HMOVX @DPTR,AINC DPTRINC DPTRMOVX A,@DPTRANL A,#0FHCJNE A,#0FH,CONTINUE;有键按下则做进一步的判断 AJMP SCAN;无键按下继续扫描CONTINUE:CLR EA;有键按下驱动蜂鸣器SETB P1.7ACALL DELAY2CLR P1.7SETB EAMOV R4,#02H;扫描行数送入R4中MOV A,#0FEHLINE:MOV DPTR,#1FFCHMOV R2,A;行号送R2MOVX @DPTR,A;置PA0为低电平INC DPTRMOVX A,@DPTRANL A,#0FHCJNE A,#0FH,FIND;判断第一行是否有键按下MOV A,R2RL ADJNZ R4,LINESJMP SCAN;无键按下继续扫描FIND:MOV R3,A列号存入R3中MOV A,R2CJNE A,#0FEH,LINE2;判断是否是第一行有键按下LINE1:MOV A,R3;第一行有键按下CJNE A,#0EH,L1R2;判断是哪个按键按下L1R1:MOV R0,#01H;有波形键按下键按下MOV R1,#01H;波形标志1MOV R7,#00HCLR TR1CLR TR0SETB TR0SJMP SCANL1R2:CJNE A,#0DH,L1R3MOV R0,#01H;有波形键按下键按下MOV R1,#02H;方波标志MOV R7,#00HCLR TR0CLR TR1SETB TR1SJMP SCANL1R3:MOV R0,#01H;有波形键按下键按下MOV R1,#03H;三角波标志MOV R7,#00HCLR TR1CLR TR0SETB TR0AJMP SCANLINE2:MOV A,R3;第二行有键按下CJNE A,#0EH,L2R2L2R1:CJNE R0,#01H,NONE1;有波形时才能进行频率增减操作CJNE R6,#00H,START1;没有减到最小频率值时继续减否则减频操作失败 AJMP NONE1START1:DEC R6;减频MOV A,R6MOV DPTR,#TABLE3MOVC A,@A+DPTRMOV TH0,A;重置计数初值NONE1:AJMP DISPLAYL2R2:CJNE A,#0DH,L2R3CJNE R0,#01H,NONE2;有波形时才能进行频率增减操作CJNE R6,#0EH,START2;没有增到最大频率值时继续增否则增频操作失败 AJMP NONE2START2:INC R6;增频MOV A,R6MOV DPTR,#TABLE3MOVC A,@A+DPTRMOV TH0,A;重置计数初值NONE2:AJMP DISPLAYL2R3:CJNE A,#0BH,L2R4;显示波形周期值MOV F,#01HAJMP DISPLAYL2R4:MOV F,#00H;显示波形频率值AJMP DISPLAY2.显示部分显示部分硬件图：开发板上设置了6位8段数码管，采用动态扫描方式连接，各位数码管的A～DP互联后经拨码开关S1后由P0口控制，数码管的COM分别经拨码开关S2后由P10～P15控制。

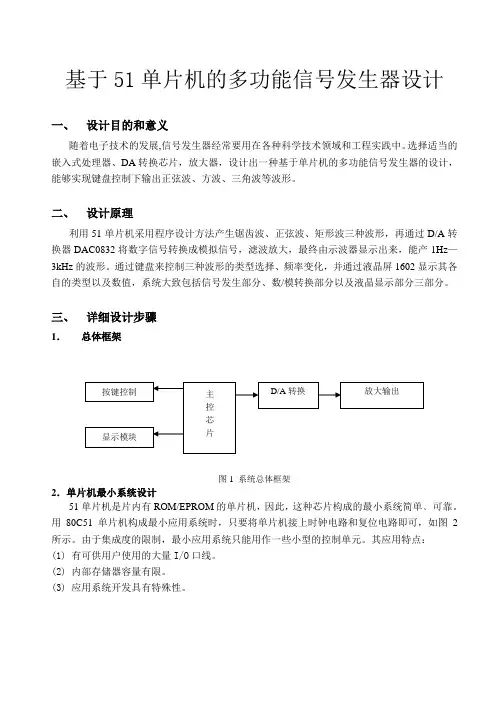

基于51单片机的多功能信号发生器设计一、设计目的和意义随着电子技术的发展,信号发生器经常要用在各种科学技术领域和工程实践中。

选择适当的嵌入式处理器、DA转换芯片，放大器，设计出一种基于单片机的多功能信号发生器的设计，能够实现键盘控制下输出正弦波、方波、三角波等波形。

二、设计原理利用51单片机采用程序设计方法产生锯齿波、正弦波、矩形波三种波形，再通过D/A转换器DAC0832将数字信号转换成模拟信号，滤波放大，最终由示波器显示出来，能产1Hz—3kHz的波形。

通过键盘来控制三种波形的类型选择、频率变化，并通过液晶屏1602显示其各自的类型以及数值，系统大致包括信号发生部分、数/模转换部分以及液晶显示部分三部分。

三、详细设计步骤1．总体框架图1 系统总体框架2．单片机最小系统设计51单片机是片内有ROM/EPROM的单片机，因此，这种芯片构成的最小系统简单﹑可靠。

用80C51单片机构成最小应用系统时，只要将单片机接上时钟电路和复位电路即可，如图2所示。

由于集成度的限制，最小应用系统只能用作一些小型的控制单元。

其应用特点：(1) 有可供用户使用的大量I/O口线。

(2) 内部存储器容量有限。

(3) 应用系统开发具有特殊性。

图2 51单片机最小系统3．波形产生模块由单片机采用编程方法产生三种波形、通过DA 转换模块DAC0832在进过滤波放大之后输出。

图3锯齿波产生流程图锯齿波产生首先将DAC0832口地址置为4000H ，然后将00H 送入寄存器A 中，DAC0832输出A 的内容，当A 中的内容等于F0H 返回开始，当A 中的内容不为0FH 时，A 的内容累加，从而输出波形。

图4 三角波产生流程图三角波产生首先将DAC0832口地址置为4000H，通过A中数值的加1递增，当A中的内容为0FFH时，A中的内容减1递减，从而循环产生三角波。

图5 正弦波产生流程图正弦波的设计通过查表得图6方波产生流程图首先将DAC0832口地址置为4000H，通过A中内容为0时，输出对应模拟量，然后延时，当A中的内容为0FF时，同样输出对应模拟量，再延时，从而得到方波。

基于51单片机的波形发生器的设计摘要这个系统是基于AT89C51单片机的波形信号发生器。

使用AT89C51单片机作为控制核心，该系统由数字/模拟转换电路（DAC0832）、运放电路（LM324）、按键电路和8位数码管等组成。

通过按键可控制方波、三角波、正弦波的产生，并且用数码管指示其对应的频率。

这个设计方法简单、性能良好，这个系统可在多种需要低频信号的场所使用，它具有良好的实用性。

关键词：8951单片机；数字模拟转换电路；运放电路；8位数码管一、设计题目分析。

1、题目分析：基于51单片机的波形发生器设计，即由51单片机控制产生正弦波、方波、三角波等的多种波形。

图1：系统流程示意图2、题目要求：(1) 系统具有产生正弦波、三角波、方波三种周期性波形的功能。

(2) 用键盘控制上述三种波形（同周期）的生成。

(3) 系统输出波形的频率范围为1Hz～1MHz，重复频率可调，频率步进间隔≤100Hz，非正弦波的频率按照10次谐波来计算。

(4) 系统具有显示输出波形的类型、重复频率和幅度的功能。

二、波形发生器系统设计方案1、设计思路：以AT89C51单片机作为系统的控制核心，其中P0口接DAC0832作为信号输入同时进行数模转换，P1口用来接键盘，P2口接LED显示器，由程序来控制P0口产生的波形，再由按键和按键次数控制波形的种类、频率的大小，并且能够通过按键来控制波形频率值和幅度值。

由运算放大器DAC0832来实现输出电流到电压的转换，即实现数字信号到模拟信号的转换。

另外在LED上显示实时的频率值，产生的波形在示波器显示。

2、设计框图及系统介绍：图2：框图设计3、选择合适的设计方案：方案一：采用模拟分立元件或单片函数发生器就可以产生正弦波、方波、三角波，方法简单。

通过调整外部元件也可以实现输出频率的改变，但采用模拟元器件造成元件分散性太大，从而产生的频率稳定性较差、抗干扰能力低、灵活性较差、而且精度低，不能实现任意波形转换和波形运算输出等方面自主控制功能。

课程设计任务书指导教师：2012 年12 月17 日3目录目录 (2)1.系统设计 (5)1.1设计要求 (5)1.2方案设计与论证 (5)1.2.1 信号发生电路方案论证 (5)1.2.3 显示方案论证 (6)1.2.4键盘方案论证 (6)1.3总体系统设计 (6)1.4硬件实现及单元电路设计 (6)1.4.1单片机最小系统的设计 (7)1.4.2 波形产生模块设计 (7)1.4.3 显示模块的设计 (8)1.4.4 键盘显示模块的设计 (8)1.5 软件设计流程 (9)2.输出波形的种类与频率的测试 (10)2.1、测量仪器及测试说明 (10)2.2测试过程 (10)2.3、测试结果 (11)3.设计心得及体会 (11)参考文献 (11)41.系统设计经过考虑，我们确定方案如下：利用AT89S52单片机采用程序设计方法产生锯齿波、正弦波、矩形波三种波形，再通过D/A转换器DAC0832将数字信号转换成模拟信号，滤波放大，最终由示波器显示出来，通过键盘来控制三种波形的类型选择、频率变化，最终输出显示其各自的类型以及数值。

1.1、设计要求1)、利用单片机采用软件设计方法产生三种波形2）、三种波形可通过键盘选择3）、波形频率可调4）、需显示波形的种类及其平率1.2方案设计与论证1.2.1 信号发生电路方案论证方案一：通过单片机控制D/A，输出三种波形。

此方案输出的波形不够稳定，抗干扰能力弱，不易调节。

但此方案电路简单、成本低。

方案二：使用传统的锁相频率合成方法。

通过芯片IC145152，压控振荡器搭接的锁相环电路输出稳定性极好的正弦波，再利用过零比较器转换成方波，积分电路转换成三角波。

此方案，电路复杂，干扰因素多，不易实现。

方案三：利用MAX038芯片组成的电路输出波形。

MAX038是精密高频波形产生电路，能够产生准确的三角波、方波和正弦波三种周期性波形。

但此方案成本高，程序复杂度高。

以上三种方案综合考虑，选择方案一。

基于 51 单片机的函数信号发生器设计报告队员 1姓名：杨颉学号： 2专业：电子信息科学与技术队员 2姓名：王鼎鸿学号： 2专业：电子信息科学与技术基于 51 单片机的函数信号发生器摘要本系统利用单片机AT89C52采用程序设计方法产生锯齿波、三角波、正弦波、方波四种波形，再通过D/A 转换器 DAC0832将数字信号转换成模拟信号，滤波放大，最终由示波器显示出来，能产生10Hz—10kHz的波形。

通过键盘来控制四种波形的类型选择、拨码开关控制频率的变化，并通过液晶屏1602 显示其各自的类型以及数值，系统大致包括信号发生部分、数/ 模转换部分以及液晶显示部分三部分，其中尤其对数 / 模转换部分和波形产生和变化部分进行详细论述。

关键词：单片机 AT89S52、DAC0832、液晶 1602目录1.系统设计1.1 设计要求1.2 方案设计与论证 1.2 方案设计与论证1.2.1信号发生电路方案论证1.2.2单片机的选择论证1.2.3显示方案论证1.2.4键盘方案论证1.3总体系统设计1.4 硬件实现及单元电路设计1.4.1单片机最小系统的设计1.4.2波形产生模块设计1.4.3显示模块的设计1.4.4键盘模块的设计1.5 软件设计流程1.6 源程序2.输出波形的种类与频率的测试2.1 测试仪器及测试说明2.2 测试结果3、附录3.1参考文献3.2附图1、系统设计经过考虑，我们确定方案如下：利用AT89C52单片机采用程序设计方法产生锯齿波、三角波、正弦波、方波四种波形，再通过D/A 转换器 DAC0832将数字信号转换成模拟信号，滤波放大，最终由示波器显示出来，通过键盘来控制四种波形的类型选择、频率变化，最终输出显示其各自的类型以及数值。

1.1 、设计要求1> 、利用单片机采用软件设计方法产生四种波形2）、四种波形可通过键盘选择3）、波形频率可调4）、需显示波形的种类及其频率1.2 方案设计与论证1.2.1信号发生电路方案论证方案一：通过单片机控制D/A，输出四种波形。

/****************简易信号发生器****************************程序功能：输出正弦波、锯齿波、方波、三角波涉及芯片：TLC5615**********************************************************/#include<reg52.h>#define uint unsigned int#define uchar unsigned charsbit din=P3^0;sbit scl=P3^1;sbit cs1=P3^2;sbit key1=P1^0;sbit key2=P1^1;sbit key3=P1^2;sbit key4=P1^3;//sbit w2= P1^0;uchar code sine_tab[256]={//输出电压从0到最大值（正弦波1/4部分）0x80,0x83,0x86,0x89,0x8d,0x90,0x93,0x96,0x99,0x9c,0x9f,0xa2,0xa5,0xa8,0xab, 0xae,0xb1,0xb4,0xb7,0xba,0xbc,0xbf,0xc2,0xc5,0xc7,0xca,0xcc,0xcf,0xd1,0xd4, 0xd6,0xd8,0xda,0xdd,0xdf,0xe1,0xe3,0xe5,0xe7,0xe9,0xea,0xec,0xee,0xef,0xf1,0xf2,0xf4,0xf5,0xf6,0xf7,0xf8,0xf9,0xfa,0xfb,0xfc,0xfd,0xfd,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,//输出电压从最大值到0（正弦波1/4部分）0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfd,0xfd,0xfc,0xfb,0xfa,0xf9,0xf8,0xf7,0xf6,0xf5,0xf4,0xf2,0xf1,0xef,0xee,0xec,0xea,0xe9,0xe7,0xe5,0xe3,0xe1,0xde,0xdd,0xda,0xd8,0xd6,0xd4,0xd1,0xcf,0xcc,0xca,0xc7,0xc5,0xc2,0xbf,0xbc,0xba, 0xb7,0xb4,0xb1,0xae,0xab,0xa8,0xa5,0xa2,0x9f,0x9c,0x99 ,0x96,0x93,0x90,0x8d, 0x89,0x86,0x83,0x80,//输出电压从0到最小值（正弦波1/4部分）0x80,0x7c,0x79,0x76,0x72,0x6f,0x6c,0x69,0x66,0x63,0x60,0x5d,0x5a,0x57,0x55, 0x51,0x4e,0x4c,0x48,0x45,0x43,0x40,0x3d,0x3a,0x38,0x35,0x33,0x30,0x2e,0x2b, 0x29,0x27,0x25,0x22,0x20,0x1e,0x1c,0x1a,0x18,0x16,0x15,0x13,0x11,0x10,0x0e, 0x0d,0x0b,0x0a,0x09,0x08,0x07,0x06,0x05,0x04,0x03,0x02,0x02,0x01,0x00,0x00, 0x00,0x00,0x00,0x00,//输出电压从最小值到0（正弦波1/4部分）0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x02,0x02,0x03,0x04,0x05,0x06,0x07,0x08, 0x09,0x0a,0x0b,0x0d,0x0e,0x10,0x11,0x13,0x15,0x16,0x18,0x1a,0x1c,0x1e,0x20, 0x22,0x25,0x27,0x29,0x2b,0x2e,0x30,0x33,0x35,0x38,0x3a,0x3d,0x40,0x43,0x45, 0x48,0x4c,0x4e,0x51,0x55,0x57,0x5a,0x5d,0x60,0x63,0x66,0x69,0x6c,0x6f,0x72, 0x76,0x79,0x7c,0x80};uchar bdata date; //位寻址sbit date7=date^7;sbit date6=date^6;sbit date5=date^5;sbit date4=date^4;sbit date3=date^3;sbit date2=date^2;sbit date1=date^1;sbit date0=date^0;void delay(uint t){while(t--);}void write_sip5615(uchar k) {date=k;din=date7;scl=0;scl=1;din=date6;scl=0;scl=1;din=date5;scl=0;scl=1;din=date4;scl=0;scl=1;din=date3;scl=0;scl=1;din=date2;scl=0;scl=1;din=date1;scl=0;scl=1;din=date0;scl=0;}void write_5615(uint k){k<<=2;cs1=0;write_sip5615(k>>8);//送高八位write_sip5615(k);//送低八位cs1=1;}void main(){uint k1=0,k2=0,k3=0,k4=0,i=0,j=0,x=0,z,p;while(1){/* w2=0;delay(500);w2=1;delay(500); */if(key1==0)//按键1检测{k1=1;k2=0,k3=0,k4=0;while(!key1);}if(key2==0) //按键2检测{k2=1;k3=0,k1=0,k4=0;while(!key2);}if(key3==0)//按键3检测{k3=1;k1=0,k2=0,k4=0;while(!key1);}if(key4==0)//按键4检测{k4=1;k1=0,k2=0,k3=0;while(!key2);}if(k1==1)//正弦波write_5615(sine_tab[i]);i++;delay(100);if(i==256)i=0;}if(k2==1)//锯齿波{write_5615(j);j++;delay(100);if(j==250)j=0;}if(k3==1)//方波（次处用单片机的I/O效果更好）{write_5615(10);delay(10000);write_5615(200);delay(10000);}if(k4==1)//三角波{for(z=0;z<301;z++){delay(50);write_5615(z);if(z==300){for(p=300;p>0;p--){if(p==0)break;write_5615(p);delay(50);}}}}}}。

创新性实验研究报告实验项目名称＿简易函数信号发生器四、实验内容1、运用keil软件对程序进行编写，运行程序，并进行程序修改。

2、运用protues软件进行硬件电路仿真设计。

3、将程序下载到仿真单片机中，并观测输出波形。

4、对程序进行修改，再次运行仿真软件，直到输出理想的波形。

5、仿照仿真软件进行硬件电路的焊接。

6、将程序下载到单片机，并用示波器测试输出波形。

7、对程序进行修改，直到输出满意的波形为止。

3、实验步骤1、首先打开keil软件.2、运用keil软件对程序进行编写，程序见附件。

3、打开protues软件.4、运用protues软件对硬件电路进行设计。

9C51单片机是该信号发生器的核心，具有2个定时器，32个并行I/O口，1个串行I/O口，5个中断源。

由于本设计功能简单，数据处理容易，数据存储空间也足够，因为我们采用了片选法选择芯片，进行芯片的选择和地址的译码。

在单片机最小最小系统中，单片机从P1口接收来自键盘的信号，并通过P0口输出控制信号，通过DA转换芯片最终由示波器显示输出波形。

单片机引脚分配如下：�XTAL1，XTAL2：外接晶振，产生时钟信号。

�RST：复位电路；�P2口：8位数字信号输出输出，外接DAC0832；�P3.6口和P3.7口：DAC0832的时钟信号；单片机模块单片机输出的是数字信号，因为要得到模拟信号的波形就必须对其进行数模转换。

我们采用了DAC0832数模转换器，该芯片具由8位输入锁存器、8位DAC寄存器、8位D/A转换器及转换控制电路四部分构成。

由于其输出为电流输出，因为外加运算放大器LM324使之转换为电压输出。

最后通过示波器显示输出的波形。

数模转换模块运放模块整体硬件电路图五、实验结果与分析1、实验现象、数据记录仿真波形2、对实验现象、数据及观察结果的分析与讨论：经过观察调试，再观察，再调试，最终输出的波形较为理想。

此次试验经过一系列的调试，最终输出的波形为正弦波、方波、三角波。

课程设计任务书课程名称集成电路原理及应用课程设计课程代码设计题目函数信号发生器设计设计时间2012年12月17日——2012 年12月22 日院（系）电子信息学院专业电子信息工程班级BX0904 一、课程设计任务（条件）、具体技术参数（指标）任务：设计一个函数信号发生器功能要求：⑴设计并制作能产生正弦波、矩形波（方波）和三角波（锯齿波）的函数发生器，本信号发生器可以考虑用专用集成芯片为核心实现。

⑵信号频率范围： 1Hz-100kHz；⑶频率控制方式：①手控通过改变RC参数实现；②键控通过改变控制电压实现；③为能方便地实现频率调节，建议将频率分档；⑷输出波形要求①方波上升沿和下降沿时间不得超过200nS，占空比在48%-50%之间；②非线性误差≤2%；③正弦波谐波失真度≤2%；⑸输出信号幅度范围：0-20V；⑹信号源输出阻抗：≤1Ω；⑺应具有输出过载保护功能；⑻具有数字显示输出信号频率和电压幅值功能。

二、对课程设计成果的要求（包括课程设计说明书、图纸、图表、实物等软硬件要求）1．课程设计基本要求课题分析、查阅资料、方案论证、方案实现、系统联调、撰写课程设计报告2．成果要求（1）系统方案（2）硬件电路原理图或软件源程序（3）设计说明书（课程设计报告）三、课程设计工作进度计划：时间安排内容星期一（12月17日）第7-8小节下达任务、选择方案星期二（12月18日）软硬件设计星期三（12月19日）第1-4小节软硬件设计、调试星期四（12月20日）第1-4小节调试、撰写报告星期五（12月21日）第1-4小节考核答辩四、主要参考资料参考资料：《集成电路原理及应用》谭博学主编，电子工业出版社指导教师：2012 年12 月17 日目录目录 (2)1.系统设计 (5)1.1设计要求 (5)1.2方案设计与论证 (5)1.2.1 信号发生电路方案论证 (5)1.2.3 显示方案论证 (6)1.2.4键盘方案论证 (6)1.3总体系统设计 (6)1.4硬件实现及单元电路设计 (6)1.4.1单片机最小系统的设计 (7)1.4.2 波形产生模块设计 (7)1.4.3 显示模块的设计 (8)1.4.4 键盘显示模块的设计 (8)1.5 软件设计流程 (9)2.输出波形的种类与频率的测试 (10)2.1、测量仪器及测试说明 (10)2.2测试过程 (10)2.3、测试结果 (11)3.设计心得及体会 (11)参考文献 (11)1.系统设计经过考虑，我们确定方案如下：利用AT89S52单片机采用程序设计方法产生锯齿波、正弦波、矩形波三种波形，再通过D/A转换器DAC0832将数字信号转换成模拟信号，滤波放大，最终由示波器显示出来，通过键盘来控制三种波形的类型选择、频率变化，最终输出显示其各自的类型以及数值。

基于51单片机的DDS函数信号发生器的设计
 本文介绍基于51单片机的DDS函数信号发生器的设计。

系统大致包括信号发生部分、数/模转换部分以及液晶显示部分三部分，通过程序设计方法产生锯齿波、正弦波、三角波、矩形波四种波形，通过按键来控制四种波形的类型选择、频率变化，并通过液晶屏1602显示其各自的类型以及频率值。

 
 总体系统设计
 该系统采用单片机作为数据处理及控制核心，由单片机完成人机界面、系统控制、信号的采集分析以及信号的处理和变换，采用按键输入，利用液晶显示电路输出数字显示的方案。

将设计任务分解为按键电路、液晶显示电路等模块。

下图为系统的总体框图
 总体方框图
 硬件实现及单元电路设计
 振荡电路
 单片机内部有一个高增益、反相放大器，其输入端为芯片引脚XTAL1，。

基于51单片机的函数信号发生器
一、任务
设计并制作一台基于51单片机的函数信号发生器，使之能产生正弦波、方波和三角波信号，且不能使用专用集成函数发生器芯片。

二、要求
系统框图：
1．基本要求
1)信号发生器能产生正弦波、方波和三角波三种周期性波形；
2)输出信号频率在100Hz～1kHz范围内可调；
3)输出信号波形无明显失真；
2．发挥部分
1)将输出信号频率范围扩展为10Hz～10kHz，输出信号频率可分段调节：在10Hz～
10kHz范围内步进间隔为100Hz；
2)在1k 负载条件下，输出正弦波信号的电压峰-峰值V opp在0～5V范围内即可；
3)可实时显示输出信号的类型、幅度、频率和频率步进值；
4)其他。

三、说明
设计报告正文应包括系统总体框图、核心电路原理图、主要流程图和主要的测试结果。

完整的电路原理图、重要的源程序和完整的测试结果可用附件给出。

四、评分标准
注：请大家于五一收假的晚上之前把你们所需要的元件清单拿过来，我们好统一购买元器件。

基于51单片机的多功能信号发生器设计一、设计目的和意义随着电子技术的发展,信号发生器经常要用在各种科学技术领域和工程实践中。

选择适当的嵌入式处理器、DA转换芯片，放大器，设计出一种基于单片机的多功能信号发生器的设计，能够实现键盘控制下输出正弦波、方波、三角波等波形。

二、设计原理利用51单片机采用程序设计方法产生锯齿波、正弦波、矩形波三种波形，再通过D/A转换器DAC0832将数字信号转换成模拟信号，滤波放大，最终由示波器显示出来，能产1Hz—3kHz的波形。

通过键盘来控制三种波形的类型选择、频率变化，并通过液晶屏1602显示其各自的类型以及数值，系统大致包括信号发生部分、数/模转换部分以及液晶显示部分三部分。

三、详细设计步骤1．总体框架图1 系统总体框架2．单片机最小系统设计51单片机是片内有ROM/EPROM的单片机，因此，这种芯片构成的最小系统简单﹑可靠。

用80C51单片机构成最小应用系统时，只要将单片机接上时钟电路和复位电路即可，如图2所示。

由于集成度的限制，最小应用系统只能用作一些小型的控制单元。

其应用特点：(1) 有可供用户使用的大量I/O口线。

(2) 内部存储器容量有限。

(3) 应用系统开发具有特殊性。

图2 51单片机最小系统3．波形产生模块由单片机采用编程方法产生三种波形、通过DA转换模块DAC0832在进过滤波放大之后输出。

开始置DAC0832口地址4000HA赋值为#00H（A）0823输出A=F0H A=A+1图3锯齿波产生流程图锯齿波产生首先将DAC0832口地址置为4000H，然后将00H送入寄存器A中，DAC0832输出A的内容，当A中的内容等于F0H返回开始，当A中的内容不为0FH时，A的内容累加，从而输出波形。

图4 三角波产生流程图三角波产生首先将DAC0832口地址置为4000H，通过A中数值的加1递增，当A中的内容为0FFH时，A中的内容减1递减，从而循环产生三角波。

基于51单片机的信号发生器[摘要] 信号发生器是一种常用的信号源，广泛的应用于电子电路，自动控制统和教学实验等领域。

目前使用的信号发生器大部分是利用分立元件组成的体积大，可靠性差，准确度低。

本系统以51单片机为控制核心，由电源模块、DAC转换模块和按键控制与显示模块构成，可以输出较为稳定的正弦波、方波、三角波、锯齿波等，按键模块是在单片机上加外围器件独立开关，通过开关控制波形的选择。

当波形进行选择时，通过一块显示屏来确认当前所选波形，方便查询。

DAC转换模块在单片机的输出端口接DAC0832进行DA转换，再通过运放进行波形调整，最后输出波形接在示波器上显示.该系统用C语言编写模块化程序，增强了可读性，以便于89C51对各模块的控制，实现各功能的设置。

本设计结构清晰简单，性能优越。

[关键词] 信号发生器；单片机；波形调整；Function Generator Design Based on 51 MCU[Abstract] Signal generator is a kind of common signal source,widely used in electronic circuits, automatic control system and the teaching experiment, etc. Currently use most of the signal generator is the use of discrete component of large volume, poor reliability and low accuracy.This system with 51 single-chip microcomputer as control core, by the power supply module, DAC conversion module and key control and display modules, which can output sine wave, square wave, triangle wave, sawtooth wave, etc., key modules on the single chip microcomputer and peripheral device independent switch, switch control waveform selection. When the waveform selection, through a screen to confirm the current selected waveform, convenient query. DAC conversion module in the MCU output port after DA conversion DAC0832,again through the op-amp waveform adjustment, the output waveform in the oscilloscope display. The system is modularized program written in C language, to enhance the readability, so that the 89 c51 control of the module,the realization of each function Settings.This design clear and simple in structure, superior performance.[Key Words] single-chip；waveform；signal generator；前言单片机的论述随着大规模集成电路技术的发展，中央处理器、随机存取存储器、只读存储器、（I/O）接口、定时器/计数器和串行通信接口，以及其他一些计算机外围电路等均可集成在一块芯片上构成单片微型计算机，简称单片机。

函数信号发生器设计报告参赛人员：朱秋王嘉文房开兰指导教师：漆晶二0 0 九年七月十四日摘要波形发生器是一种常用的信号源，广泛地应用于电子电路、自动控制系统和教学实验等领域。

本函数发生器采用STC89C52 单片机作为控制核心，外围采用数字/模拟转换电路（DAC0832）、运放电路（uA741）、倍频电路（CD4046）、按键和LCD显示电路等。

电路采用STC89C52单片机和一片DAC0832数模转换器组成数字式低频信号发生器。

函数信号发生器，它具有价格低、性能高和在低频范围内稳定性好、操作方便、体积小、耗电少等特点。

由于采用了uA741运算放大器和滤波电路，使其电路更加具有较高的稳定性能，性能比高。

此电路清晰，出现故障容易查找错误，操作简单、方便。

通过按键控制可产生方波、三角波、正弦波，同时用LCD1602显示幅值和频率。

所产生的波形V P-P范围为0~5 V，由倍频电路使频率范围为100Hz~ 1MHz,波形准确并且平滑。

本系统设计简单、性能优良，具有一定的实用性。

关键词：单片机；倍频；调频；调幅；LCD1602AbstractWaveform generator is a common signal source, widely used in electronic circuits, automatic control systems and experiments in areas such as teaching .Function generator used as a control core STC89C52 single-chip, external digital / analog converter circuit (DAC0832),operational amplifier circuit (uA741), frequency-doubling circuit (CD4046), and buttons and LCD display circuit. STC89C52 circuit and a single-chip digital DAC0832 Digital to Analog component of low-frequency signal generator. Function signal generator, it has a low price, high-performance and low-frequency range of good stability, convenient operation, small size, low power consumption and so on. UA741 As a result of the operational amplifier and filter circuit to circuit with high stability and more performance, high performance. This circuit clears, easy to find failure error, simple and convenient.Keys can be generated through control of square wave, triangle wave, sine wave, LCD display at the same time with the amplitude and frequency. Waveform generated by VP-P range of 0 ~ 5 V, so that by the multiplier circuit for frequency range 92.592593Hz ~ 217.3913Hz, accurate and smooth waveform. The system is designed to be simple, excellent performance, with a certain degree of practicality.Key words:microcomputer; frequency; FM; AM; LCD1602目录一、系统方案 (5)1、1 信号发生部分 (5)1、2显示部分 (6)二、系统设计 (6)2、1 总体设计思路 (6)2、2总体框图 (6)三、硬件电路 (7)3、1单片机电路 (7)3、1、1 功能与基本原理 (7)3、1、2 资源分配 (8)3、2波形转换(D/A)电路 (8)3、3显示接口电路 (9)3、4倍频电路 (9)四、软件设计及流程 (10)五、调试与测试结果 (11)5、1 硬件调试 (11)5、2 软件调试 (11)六、结束语 (11)七、参考文献 (12)八、附录 (12)8、1 元件清单 (12)8、2 电路原理图 (13)8、3 程序清单 (13)一、系统方案题目要求实现的任务是设计并制作一个函数信号发生器，能产生正弦波，方波，三角波，要求不用DDS和专用的波形产生芯片，频率范围100Hz~1MHz，幅度0~5V，方波占空比可调，实时显示频率和幅度。
