BUCK降压的原理简介

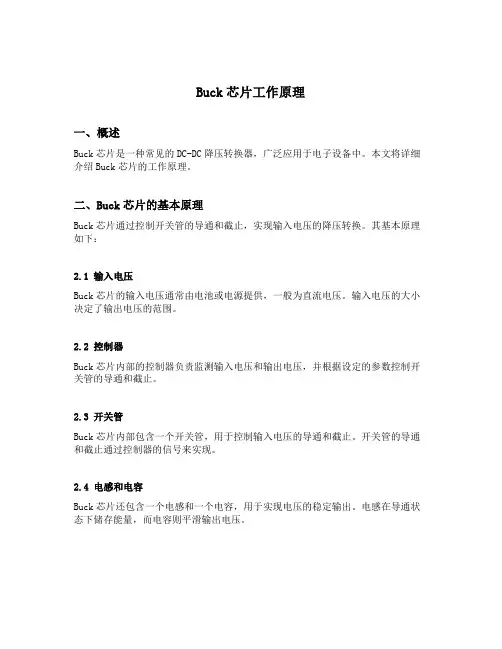

Buck芯片工作原理一、概述Buck芯片是一种常见的DC-DC降压转换器，广泛应用于电子设备中。

本文将详细介绍Buck芯片的工作原理。

二、Buck芯片的基本原理Buck芯片通过控制开关管的导通和截止，实现输入电压的降压转换。

其基本原理如下：2.1 输入电压Buck芯片的输入电压通常由电池或电源提供，一般为直流电压。

输入电压的大小决定了输出电压的范围。

2.2 控制器Buck芯片内部的控制器负责监测输入电压和输出电压，并根据设定的参数控制开关管的导通和截止。

2.3 开关管Buck芯片内部包含一个开关管，用于控制输入电压的导通和截止。

开关管的导通和截止通过控制器的信号来实现。

2.4 电感和电容Buck芯片还包含一个电感和一个电容，用于实现电压的稳定输出。

电感在导通状态下储存能量，而电容则平滑输出电压。

2.5 输出电压Buck芯片的输出电压通过开关管的导通时间和频率来控制。

导通时间和频率越长，输出电压越接近输入电压。

三、Buck芯片的工作过程Buck芯片的工作过程可以分为导通状态和截止状态两个阶段。

3.1 导通状态在导通状态下，开关管导通，输入电压通过电感和开关管传递到电容上，同时电感储存能量。

此时输出电压较低。

3.2 截止状态在截止状态下，开关管截止，电容通过负载输出电压，同时电感释放储存的能量。

此时输出电压较高。

3.3 控制器调节Buck芯片的控制器不断监测输出电压，并通过控制开关管的导通时间和频率来调节输出电压。

如果输出电压过高，控制器会减少导通时间或降低频率，反之则增加导通时间或提高频率。

3.4 反馈回路Buck芯片的控制器通过反馈回路来实现输出电压的稳定。

反馈回路会将输出电压与设定的标准电压进行比较，并根据差异来调节开关管的导通时间和频率，以使输出电压保持在设定范围内。

四、Buck芯片的优缺点Buck芯片作为一种常见的降压转换器，具有以下优点和缺点：4.1 优点•高效率：Buck芯片的转换效率较高，能够将输入电压有效地转换为输出电压。

buck降压模块工作原理Buck降压模块是一种常用的电源转换模块，它能将高电压转换为低电压输出。

本文将从工作原理的角度来解析Buck降压模块的工作过程。

一、基本原理Buck降压模块采用的是开关电源的工作原理，其中的核心元件是功率MOS管、电感和电容。

通过控制MOS管的导通和截止，实现高电压输入经过电感和电容的滤波和变换，最终输出所需的低电压。

二、工作过程1. 导通状态：在工作周期的导通状态，MOS管处于导通状态，电流从Vin端流向L1电感，此时L1电感储存电能，电容C1处于放电状态。

同时，L1电感的电流也通过D1二极管流向负载，为负载提供电能。

2. 关断状态：在工作周期的关断状态，MOS管处于截止状态，此时L1电感的电流无法继续流向负载，因而L1电感的磁能转化为电能，通过二极管D1存储在电容C1中。

此时，C1电容蓄积的电能供应给负载。

3. 控制方式：为了实现Buck降压模块的正常工作，需要采用PWM控制方式。

PWM控制方式通过改变MOS管的导通时间和截止时间来控制输出电压的大小。

具体而言，当负载电压过高时，控制器会减少MOS 管的导通时间，以降低输出电压；当负载电压过低时，控制器会增加MOS管的导通时间，以提高输出电压。

三、工作特点1. 高效性：由于Buck降压模块采用开关电源的工作原理，其转换效率较高。

在理想情况下，可以达到90%以上的转换效率，有效提高了能源利用率。

2. 稳定性：Buck降压模块具有较好的稳定性，能够在输入电压波动的情况下，保持输出电压的稳定性。

这是由于控制器能够根据负载情况实时调整MOS管的导通时间和截止时间，以保持输出电压的稳定。

3. 可靠性：Buck降压模块的核心元件功率MOS管、电感和电容具有较高的可靠性，能够在较大的输入电压范围内正常工作，并且能够承受瞬时过载和短路等异常情况。

四、应用领域Buck降压模块广泛应用于各种电子设备中，特别是在需要低压稳定电源的场景中。

比如移动通信设备、电源适配器、汽车电子、工业自动化等领域。

buck电路工作原理
Buck电路工作原理。

Buck电路是一种常见的降压型开关电源电路，其工作原理主要基于电感和电容的作用。

在Buck电路中，当输入电压施加在开关管上时，电感储存能量，然后通过输出电容器将能量传递到负载上，从而实现电压的降低。

Buck电路的工作原理可以分为两个阶段来理解，导通状态和关断状态。

在导通状态下，当开关管导通时，电感中储存的能量开始流入负载和输出电容器。

在关断状态下，当开关管关断时，电感中的能量继续流动，并通过输出电容器向负载传递能量。

这种周期性的导通和关断使得Buck电路能够实现电压的降低。

在Buck电路中，电感的作用是储存能量和平滑电流，而电容的作用是滤除电压波动和提供稳定的电压输出。

通过合理设计电感和电容的参数，可以实现Buck 电路的高效工作和稳定输出。

此外，Buck电路还包括一些重要的元器件，如开关管、二极管和控制电路。

开关管用于控制电路的导通和关断，二极管用于实现电流的单向传导，控制电路用于监测输出电压并调节开关管的工作状态。

总的来说，Buck电路通过周期性的导通和关断实现电压的降低，其工作原理主要基于电感和电容的作用。

合理设计电路参数和选择合适的元器件可以实现Buck电路的高效工作和稳定输出。

希望本文对Buck电路的工作原理有所帮助，谢谢阅读。

buck电路1. 简介Buck电路是一种直流-直流（DC-DC）转换器，也称为降压转换器。

它可将高电压直流输入转换为较低电压直流输出。

Buck电路由开关器件（通常为MOSFET）和辅助元件（如电感和电容）组成。

Buck电路在许多电子设备中广泛应用，包括电源适配器、电动汽车、太阳能系统等。

Buck电路具有高效率、紧凑的尺寸和较低的成本等优点，因此成为DC-DC转换的常用选择。

2. 工作原理Buck电路基于开关定时的原理工作。

下面是Buck电路的基本工作原理：1.开关器件关闭状态：当开关器件（MOSFET）处于关闭状态时，输入电压（Vin）通过电感（L）和二极管（D）充电，形成一种电流。

2.开关器件导通状态：当开关器件导通时，电感储存的能量被释放，通过二极管和负载电阻（RL）供电。

此时，输出电压（Vout）取决于导通时间和电感电流。

3.控制方式：通过控制开关器件导通时间的长短，可以调节输出电压的大小。

典型的控制方式有PWM（脉宽调制）和PFM（脉冲频率调制）。

3. Buck电路的主要元件Buck电路由以下主要元件组成：•MOSFET开关器件：用于控制输入电压通过电路的通断状态。

•电感（L）：用于储存能量，并平滑输出电流。

•二极管（D）：与电感形成一个循环，用于导通电感储存的能量到负载电阻。

•输出电容（C）：平滑输出电压，减少纹波。

•控制电路：用于控制开关器件的导通时间，以调节输出电压。

4. 优缺点Buck电路具有以下优点：•高效率：Buck电路的能效通常较高，能够将输入电压有效转换为输出电压。

•紧凑尺寸：Buck电路的设计紧凑，适合在空间有限的电子设备中使用。

•低成本：相比于其他DC-DC转换器，Buck电路的成本较低。

然而，Buck电路也存在一些缺点：•输出电压稳定性差：由于输入电压波动或载荷变化，Buck电路的输出电压可能不太稳定。

•EMI干扰：Buck电路的开关动作可能引起电磁干扰（EMI），对其他电子设备造成影响。

buck降压电路设计Buck降压电路是一种常见的电源电路，被广泛应用于各种电子设备中，如手机、电脑、电视等。

它通过降低输入电源的电压，得到所需的输出电压，以满足电子设备的工作要求。

在本篇文章中，我们将详细介绍Buck降压电路的设计原理和步骤。

让我们来了解Buck降压电路的基本工作原理。

Buck电路通常由输入电压源、功率开关、电感、二极管和负载组成。

其中，功率开关可以是MOSFET或BJT，用于控制电路的通断状态。

输入电压通过功率开关和电感形成一个电流环路，通过电流环路的开关控制，可以改变电路中电感的导通和断开状态，从而实现对输出电压的控制。

通过调节电流环路的开关频率，可以实现输出电压的稳定。

接下来，我们将详细介绍Buck降压电路的设计步骤。

1. 确定输出电压要求：我们需要确定所需的输出电压。

根据实际应用需求，确定输出电压的数值和精度要求。

2. 选择功率开关元件：根据所需输出电压和负载电流的要求，选择适当的功率开关元件。

常用的功率开关有MOSFET和BJT两种，根据实际应用需求选取合适的型号。

3. 计算电感和电容数值：根据所选功率开关元件的参数，以及设计输出电压和负载电流的要求，计算电感和电容的数值。

电感和电容的数值选择对输出电压的稳定性有很大影响。

4. 确定开关频率：开关频率也是Buck降压电路设计中非常重要的一个参数。

开关频率的选择要考虑输出电压稳定性、功率开关元件的性能和电路的EMI（电磁干扰）等方面。

5. 设计反馈回路：反馈回路用于检测输出电压，并根据需要进行调节。

常用的反馈回路有电压反馈和电流反馈两种。

根据设计需求，选择合适的反馈回路，并进行设计。

6. 进行仿真和优化：在设计完成后，可以进行电路的仿真和优化。

利用电路仿真软件，对电路进行模拟，验证设计的可行性和稳定性。

如果有必要，可以进一步对电路参数进行调整和优化。

7. PCB布局与焊接：将设计好的电路布局在PCB板上，并进行焊接和连线。

buck电路简单原理
Buck电路是一种常见的降压转换器，用于将高电压转换为较低的电压。

它是
一种开关电源，通过不断切换开关以控制电流和电压来完成降压操作。

Buck电路的基本原理是利用开关管（通常为MOSFET晶体管）和电感器组成
一个电压调节器。

当开关管关闭时，电流通过电感器，形成一个磁场能量储存器。

当开关管打开时，电感器释放储存的能量，通过输入电压向负载提供较低的电压。

具体工作原理如下：当开关管处于导通状态时，电感器充电，负载电流开始增加。

而当开关管关闭时，电感器上的存储能量将释放到负载上。

这样，周期性地开关和关闭开关管，就能实现对输出电压的调整和稳定。

Buck电路的主要优点之一是效率高，能够提供相对较高的输出功率。

此外，Buck电路具有较小的体积和重量，适用于多种应用场景，如电源适配器、电池充
电器等。

值得注意的是，Buck电路中还包括输出电容器和滤波器，用于减小输出电压
的波动和噪声。

这些元件的合理选择和设计，可以进一步提高电路的性能和稳定性。

总之，Buck电路是一种常用的降压转换器，通过周期性地开关和关闭来实现
对输入电压的降低和稳定输出。

其简单的原理和高效率使其在很多电子设备中得到广泛应用。

buck降压电路基本构成与工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!而且本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!降压电路基本构成与工作原理。

在电子电路设计中，降压电路是一种常见的电源管理电路，用于将高电压降低到所需的较低电压级别。

Buck、Boost、Buck-Boost作为直流开关电源中应用广泛的拓扑结构，属于非隔离的直流变换器。

本期内容小编将对其中的Buck电路展开详细介绍。

*Buck基础拓扑电路降压式（Buck）变换器是一种输出电压≤输入电压的非隔离直流变换器。

Buck变换器的主电路由开关管Q，二极管D，输出滤波电感L和输出滤波电容C构成。

接下来将从：1. 开关整流器基本原理2. 传说中的“伏-秒平衡” 3. 同步整流死区时间等三部分详细介绍Buck电路的工作原理。

让我们打起精神，擦亮眼睛，深刻体会简洁而不简单的Buck电路吧！Part 1 开关整流器基本原理导通时间关断时间在[0,Ton]期间，开关导通；在[Ton，Ts]期间，Q截止。

设开关管开关周期为Ts，则开关频率fs=1/Ts。

导通时间为Ton，关断时间为Toff，则Ts=Ton+Toff。

设占空比为D，则D=Ton/Ts。

改变占空比D，即改变了导通时间Ton的长短，这种控制方式成为脉冲宽度调制控制方式（Pulse Width Modulation, PWM）。

Buck电路特征•输出电压≤输入电压•输入电流断续•输出电流连续•需要输出滤波电感L和输出滤波电容CPart 2 传说中的“伏-秒平衡”伏秒原则，又称伏秒平衡，是指开关电源稳定工作状态下，加在电感两端的电压乘以导通时间等于关断时刻电感两端电压乘以关断时间，或指在稳态工作的开关电源中电感两端的正伏秒值等于负伏秒值。

在一个周期T 内，电感电压对时间的积分为0，称为伏秒平衡原理。

正如本文开头视频中指出，任何稳定拓扑中的电感都是传递能量而不消耗能量，都会满足伏秒平衡原理。

Part 3 同步整流死区时间同步整流是采用极低导通电阻的的MOSFET来取代二极管以降低损耗的技术，大大提高了DCDC的效率。

物理特性的极限使二极管的正向电压难以低于0.3V。

对MOSFET来说，可以通过选取导通电阻更小的MOSFET来降低导通损耗。

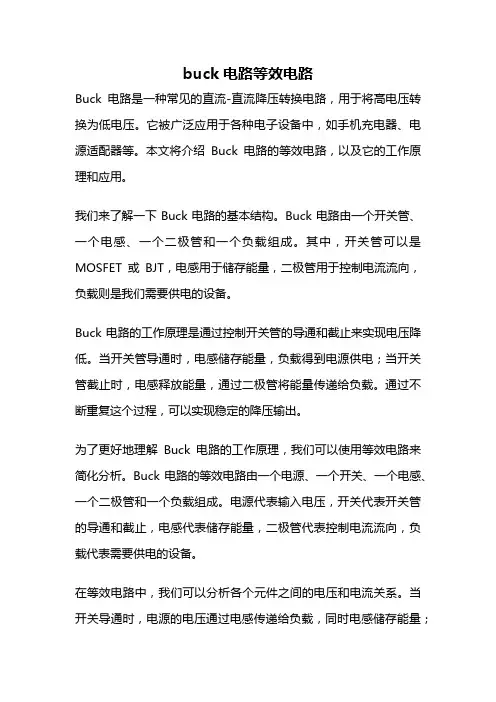

buck电路等效电路Buck电路是一种常见的直流-直流降压转换电路，用于将高电压转换为低电压。

它被广泛应用于各种电子设备中，如手机充电器、电源适配器等。

本文将介绍Buck电路的等效电路，以及它的工作原理和应用。

我们来了解一下Buck电路的基本结构。

Buck电路由一个开关管、一个电感、一个二极管和一个负载组成。

其中，开关管可以是MOSFET或BJT，电感用于储存能量，二极管用于控制电流流向，负载则是我们需要供电的设备。

Buck电路的工作原理是通过控制开关管的导通和截止来实现电压降低。

当开关管导通时，电感储存能量，负载得到电源供电；当开关管截止时，电感释放能量，通过二极管将能量传递给负载。

通过不断重复这个过程，可以实现稳定的降压输出。

为了更好地理解Buck电路的工作原理，我们可以使用等效电路来简化分析。

Buck电路的等效电路由一个电源、一个开关、一个电感、一个二极管和一个负载组成。

电源代表输入电压，开关代表开关管的导通和截止，电感代表储存能量，二极管代表控制电流流向，负载代表需要供电的设备。

在等效电路中，我们可以分析各个元件之间的电压和电流关系。

当开关导通时，电源的电压通过电感传递给负载，同时电感储存能量；当开关截止时，电感释放能量，通过二极管将能量传递给负载。

通过控制开关的导通时间和截止时间，可以调节输出电压的大小。

Buck电路的等效电路分析可以帮助我们更好地理解其工作原理和性能特点。

在实际应用中，我们可以通过调节开关的导通和截止时间来实现对输出电压的调节。

此外，还可以通过增加电感和电容的数值来改善输出电压的稳定性和纹波情况。

除了基本的Buck电路，还有一些改进和衍生的版本。

例如，增加反馈控制系统可以实现更精确的电压调节；使用多级Buck电路可以实现更大范围的电压转换。

这些改进和衍生版本的Buck电路在不同的应用场景中发挥着重要的作用。

Buck电路是一种常见的直流-直流降压转换电路，用于将高电压转换为低电压。

buck电路工作原理
Buck电路是一种常用的降压转换器，它能将输入电压降低到
输出电压。

它的工作原理如下：
1. 开关：Buck电路中有一个开关，通常为MOSFET或BJT。

开关周期性地打开和关闭，控制电路进入和退出导通状态。

2. 电感：开关打开时，电压施加在电感上，使其储存电能。

当开关关闭时，储存的电能被释放，并通过电感的电流流向负载。

3. 电容：电容连接在开关和负载之间，用于平滑输出电压。

当开关打开时，电容通过负载来提供电流，以保持输出稳定。

4. 控制电路：Buck电路还包括一个控制电路，用于监测输出
电压并调整开关的工作周期，以保持稳定的输出电压。

控制电路通常使用反馈机制来实现。

具体的工作步骤如下：
1. 当开关闭合时，电感充电，并储存电能。

2. 当开关打开时，电感释放储存的电能，并通过电流流向负载。

3. 由于电感的电流变化，电压也会随之变化。

4. 当开关再次闭合时，循环过程重复，以保持输出稳定。

总结来说，Buck电路通过周期性开关，控制电感储存和释放
电能，从而将输入电压降低到输出电压。

控制电路通过反馈机制来维持稳定的输出电压。

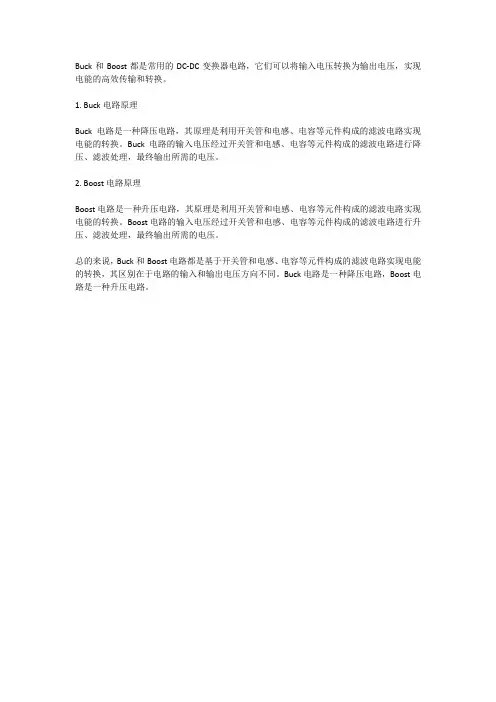

Buck和Boost都是常用的DC-DC变换器电路，它们可以将输入电压转换为输出电压，实现电能的高效传输和转换。

1. Buck电路原理
Buck电路是一种降压电路，其原理是利用开关管和电感、电容等元件构成的滤波电路实现电能的转换。

Buck电路的输入电压经过开关管和电感、电容等元件构成的滤波电路进行降压、滤波处理，最终输出所需的电压。

2. Boost电路原理
Boost电路是一种升压电路，其原理是利用开关管和电感、电容等元件构成的滤波电路实现电能的转换。

Boost电路的输入电压经过开关管和电感、电容等元件构成的滤波电路进行升压、滤波处理，最终输出所需的电压。

总的来说，Buck和Boost电路都是基于开关管和电感、电容等元件构成的滤波电路实现电能的转换，其区别在于电路的输入和输出电压方向不同。

Buck电路是一种降压电路，Boost电路是一种升压电路。

buck降压电路工作原理
buck降压电路是一种十分常见的模块电路，它可以将输入电压降至更低的电压。

它通常被用于将高电压转换为更低电压，以满足特定应用场合的要求。

buck降压电路的工作原理很简单，它通过变压器将输入电压转换为更低的电压。

它的工作原理建立在变压器的互感原理之上。

变压器是由一个绕组和多个线圈组成的，它可以将输入电压改变成不同的输出电压。

当电流通过变压器的一个绕组时，它会产生一个变压效应，这使得输出电压发生改变。

buck降压电路还有一种电路称为“反馈电路”，它可以确保输出电压的稳定性。

它的工作原理是通过调节一个开关来控制输入电压，从而保持输出电压的稳定性。

buck降压电路还可以提供良好的性能、高效率、高可靠性和低噪声。

它可以把较高的电压转换为更低的电压，从而满足特定应用场合的要求。

buck降压电路是一种十分重要的模块电路，它可以将较高的电压转换为更低的电压，从而满足特定应用场合的要求。

它的工作原理建立在变压器的互感原理之上，并且通过反馈电路来控制输入电压，从而保持输出电压的稳定性。

另外，它还具备良好的性能、高效率、
高可靠性和低噪声的优点，因此得到了广泛的应用。

buck降压电路公式Buck降压电路公式Buck降压电路是一种常见的电子电路，用于将高电压转换为较低电压的电源。

它是许多电子设备和系统中的关键组成部分，如手机、电脑、电源适配器等。

Buck降压电路的工作原理是通过控制开关管的导通时间来改变电路的输入电压和输出电压之间的比例关系。

其核心是一个开关管和一个电感器，通过周期性地打开和关闭开关管，控制电感器上的电流，从而实现对输出电压的调节。

在Buck降压电路中，输出电压、输入电压、电感器的电流和导通时间之间存在一种关系，可以用公式来表示。

这个公式就是Buck 降压电路的关键公式，也是设计和分析这种电路的基础。

Buck降压电路的公式如下：Vout = Vin * (1 - D)其中，Vout表示输出电压，Vin表示输入电压，D表示开关管的导通时间占整个开关周期的比例。

这个公式表明，输出电压与输入电压之间的比例关系取决于导通时间的长短。

根据这个公式，我们可以进行一些设计和分析。

比如，如果我们希望输出电压为输入电压的一半，那么可以将D设置为0.5。

这样，开关管的导通时间占整个开关周期的一半，输出电压也就是输入电压的一半。

另一个例子是，如果我们希望输出电压为输入电压的四分之一，那么可以将D设置为0.25。

这样，开关管的导通时间占整个开关周期的四分之一，输出电压也就是输入电压的四分之一。

Buck降压电路的公式还可以通过其他参数的变化来进行调节。

比如，如果我们希望输出电压变化范围更大，可以增加电感器的值。

通过增加电感器的值，可以降低输出电压与导通时间的比例关系，从而实现更大范围的输出电压调节。

Buck降压电路的公式还可以用来计算电路的效率。

电路的效率表示输出功率与输入功率之间的比例关系。

根据公式，我们可以计算出输出功率和输入功率，从而得到电路的效率。

Buck降压电路的公式是设计和分析这种电路的基础。

通过这个公式，我们可以了解到输出电压与输入电压之间的比例关系，以及通过调节导通时间和其他参数来实现对输出电压的调节。

buck电路工作原理
Buck电路工作原理。

Buck电路是一种常见的降压型直流电源电路，它能够将输入电压降低到所需的输出电压，因此在各种电子设备中得到广泛应用。

本文将详细介绍Buck电路的工作原理及其基本特性。

Buck电路由输入电压源、开关管、电感、二极管和输出负载等组成。

当输入电压施加到开关管上时，开关管导通，电感储存能量，输出电压为正常工作状态；当开关管断开时，电感释放储存的能量，二极管导通，输出电压维持稳定。

Buck电路的工作原理可以用以下几个步骤来解释：
1. 输入电压施加到开关管上，开关管导通，电感储存能量；
2. 开关管断开，电感释放储存的能量，二极管导通，输出电压稳定；
3. 通过控制开关管的导通时间和断开时间，可以调节输出电压的大小。

Buck电路的工作原理可以用以下几个公式来描述：
1. 输入电压Vin；
2. 输出电压Vout；
3. 开关管的导通时间Ton；
4. 开关管的断开时间Toff；
5. 输出电流Iout。

通过这些公式，可以计算出Buck电路的工作参数，从而设计出符合要求的电路。

Buck电路具有以下特点：
1. 高效率，Buck电路的工作原理能够实现高效的能量转换，减少能量损耗；
2. 稳定性好，Buck电路能够稳定输出所需的电压，适用于各种负载要求；
3. 体积小，Buck电路的工作原理能够实现高频开关，从而减小电感和电容的体积，使整个电路体积小巧。

总之，Buck电路是一种常见的降压型直流电源电路，它通过一定的工作原理和特性，实现了高效的能量转换和稳定的输出电压。

在各种电子设备中得到广泛应用，为现代电子技术的发展做出了重要贡献。

buck工作原理
Buck转换器是一种直流-直流（DC-DC）转换器，它可以将一个直流
电压转换为另一个不同的直流电压。

Buck转换器也被称为降压转换器，因为它可以将输入电压降低到输出电压。

Buck转换器的工作原理如下：
1. 输入电源将直流电压输入到Buck转换器中。

2. 输入电源通过一个开关管（MOSFET）控制输入电压的通断，从而
控制输出电压的大小。

3. 当开关管处于导通状态时，输入电源通过一个电感（L）充电，并将能量存储在磁场中。

在此期间，输出负载通过一个二极管（D）获得能量，并维持输出电压。

4. 当开关管处于关闭状态时，磁场中的能量被释放，并通过二极管传
递到输出负载。

这样就保证了输出负载始终有稳定的能量供应。

5. 控制开关管导通时间和关闭时间的频率和占空比可以控制输出电压
大小和稳定性。

6. Buck转换器还配备了一个滤波网络来抑制任何噪声或干扰信号，并确保输出电压平稳无波动。

总之，Buck转换器是一种高效的DC-DC转换器，可以将输入电压降低到输出电压，并且可以通过控制开关管的导通时间和关闭时间来控制输出电压大小和稳定性。

它在许多应用中都得到了广泛的应用，例如电源适配器，LED驱动器等。

buck电路基本原理与计算
Buck电路是一种非隔离型的降压转换器，用于将输入电压降
低到输出电压。

它由一个功率开关、一个能量储存元件（电感或电容）、一个输出滤波元件和一个控制电路组成。

Buck电路基本原理：当功率开关关闭时，电感储能，同时根
据Kirchhoff电流定律，电流在电感中保持稳定。

当功率开关
打开时，电感释放储存的能量，驱动输出负载工作，同时根据Kirchhoff电压定律，电压在负载中保持稳定。

通过不断重复
这个开关周期，在输入电压和输出电压之间建立合适的电压差，实现电压降低的目的。

Buck电路计算方法：根据电路原理，可以采用以下计算方法：
1. 根据输出电压和输出电流的需求，确定输出功率。

2. 根据输入电压和输出电压的范围，确定电路的转换比，即D （占空比）=输出电压/输入电压。

D的值一般小于1。

3. 根据功率的转换效率（通常在85～95%之间），计算出输
入功率，即输入功率=输出功率/转换效率。

4. 根据输入电压和输入功率，计算出输入电流，即输入电流=
输入功率/输入电压。

5. 根据电路的输出滤波元件和负载的特性，确定电感或电容元件的额定值和参数。

需要注意的是，Buck电路的设计还需要考虑输入电压和输出
电流的波动、开关频率、功率开关器件的特性等因素，以确保电路的稳定性和可靠性。

buck电路工作原理Buck电路是一种常用的降压转换器，工作原理是通过改变输入电压的占空比，将高电压输入转换为低电压输出。

本文将详细介绍Buck电路的工作原理。

Buck电路由以下几个主要组成部分构成：输入电源、开关器件（如MOSFET）、二极管、电感器和输出负载。

在Buck电路中，输入电压通常高于输出电压。

当开关器件关闭时，输入电源通过电感器的电流产生储能。

同时，电感器的电流将二极管导通，使得输出电容开始进行充电。

这个阶段可以看作是放电状态。

当开关器件打开时，储存在电感器中的能量会以电感器的电流方式流入输出负载，同时二极管转为关断状态。

这个阶段称为充电状态。

在Buck电路中，通过控制开关器件的开关周期和占空比，可以实现输入电压与输出电压之间的降压转换。

当开关器件打开的时间增加，占空比也相应增加，输出电压降低；反之亦然。

具体来说，当开关器件关闭时，电感器中的电流会引起电感器电压的线性上升。

当开关器件打开时，电感器中的电流开始减小，并导致电感器电压下降。

这种周期性的电流和电压变化，可以通过选择合适的开关频率和占空比，从而实现稳定的输出电压。

除了开关器件的控制，Buck电路还需要外部元件的支持来确保稳定的工作。

例如，输出负载电容用于平滑输出电压，并减小输出电压波动。

此外，通过选择合适的电感器和电容，可以实现所需的电压转换效果，并提高电路的响应性和效率。

在实际应用中，Buck电路被广泛应用于电子设备和电源管理系统中。

它可以实现高效的电压调节，为各种电子设备提供稳定的低电压供电。

此外，Buck电路还可用于电池充电器、LED驱动器和太阳能电池板电源等领域。

总的来说，Buck电路是一种常见的降压转换器，通过控制开关器件的开关周期和占空比，将高电压输入转换为稳定的低电压输出。

通过选择合适的元件和参数，可以实现高效的功率转换和稳定的电压调节。

它在电子设备和电源管理系统中具有广泛应用，为各种应用领域提供可靠的电源供应。
