下载文档原格式

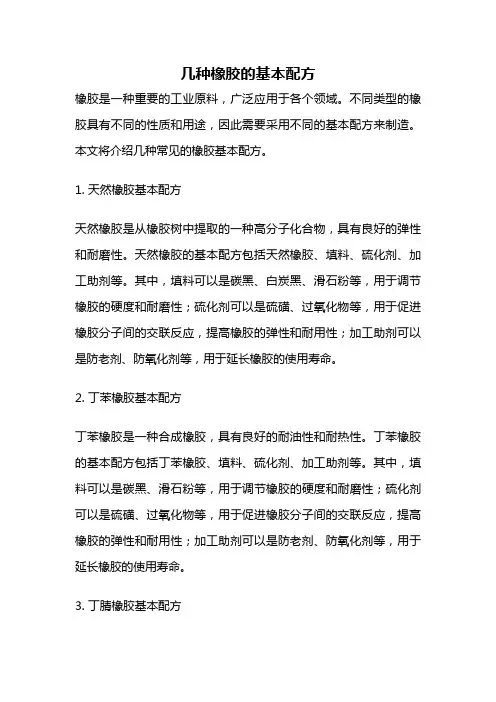

几种橡胶的基本配方橡胶是一种重要的工业原料，广泛应用于各个领域。
不同类型的橡胶具有不同的性质和用途，因此需要采用不同的基本配方来制造。
本文将介绍几种常见的橡胶基本配方。
1. 天然橡胶基本配方天然橡胶是从橡胶树中提取的一种高分子化合物，具有良好的弹性和耐磨性。
天然橡胶的基本配方包括天然橡胶、填料、硫化剂、加工助剂等。
其中，填料可以是碳黑、白炭黑、滑石粉等，用于调节橡胶的硬度和耐磨性；硫化剂可以是硫磺、过氧化物等，用于促进橡胶分子间的交联反应，提高橡胶的弹性和耐用性；加工助剂可以是防老剂、防氧化剂等，用于延长橡胶的使用寿命。
2. 丁苯橡胶基本配方丁苯橡胶是一种合成橡胶，具有良好的耐油性和耐热性。
丁苯橡胶的基本配方包括丁苯橡胶、填料、硫化剂、加工助剂等。
其中，填料可以是碳黑、滑石粉等，用于调节橡胶的硬度和耐磨性；硫化剂可以是硫磺、过氧化物等，用于促进橡胶分子间的交联反应，提高橡胶的弹性和耐用性；加工助剂可以是防老剂、防氧化剂等，用于延长橡胶的使用寿命。
3. 丁腈橡胶基本配方丁腈橡胶是一种合成橡胶，具有良好的耐油性和耐溶剂性。
丁腈橡胶的基本配方包括丁腈橡胶、填料、硫化剂、加工助剂等。
其中，填料可以是碳黑、硅石粉等，用于调节橡胶的硬度和耐磨性；硫化剂可以是硫磺、过氧化物等，用于促进橡胶分子间的交联反应，提高橡胶的弹性和耐用性；加工助剂可以是防老剂、防氧化剂等，用于延长橡胶的使用寿命。
4. 氯丁橡胶基本配方氯丁橡胶是一种合成橡胶，具有良好的耐油性和耐热性。
氯丁橡胶的基本配方包括氯丁橡胶、填料、硫化剂、加工助剂等。
其中，填料可以是碳黑、硅石粉等，用于调节橡胶的硬度和耐磨性；硫化剂可以是硫磺、过氧化物等，用于促进橡胶分子间的交联反应，提高橡胶的弹性和耐用性；加工助剂可以是防老剂、防氧化剂等，用于延长橡胶的使用寿命。
不同类型的橡胶需要采用不同的基本配方来制造，以满足其不同的性质和用途。
这些基本配方中，填料、硫化剂、加工助剂等的选择和比例的不同，都会对橡胶的性能和用途产生影响。

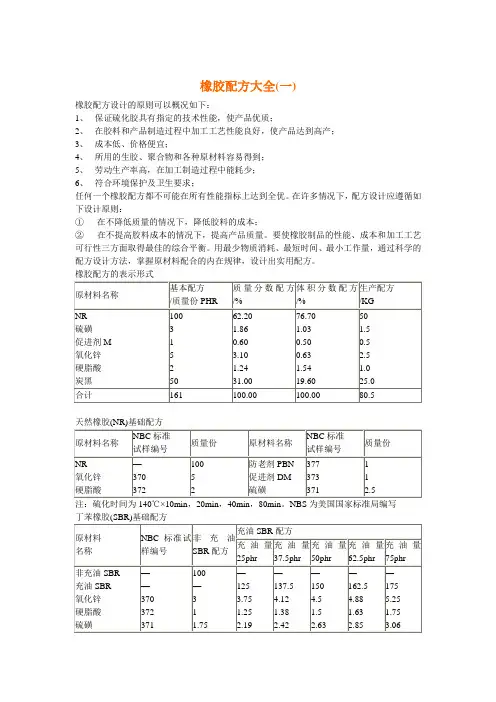

橡胶配方大全(一)橡胶配方设计的原则可以概况如下：1、保证硫化胶具有指定的技术性能，使产品优质；2、在胶料和产品制造过程中加工工艺性能良好，使产品达到高产；3、成本低、价格便宜；4、所用的生胶、聚合物和各种原材料容易得到；5、劳动生产率高，在加工制造过程中能耗少；6、符合环境保护及卫生要求；任何一个橡胶配方都不可能在所有性能指标上达到全优。
在许多情况下，配方设计应遵循如下设计原则：①在不降低质量的情况下，降低胶料的成本；②在不提高胶料成本的情况下，提高产品质量。
要使橡胶制品的性能、成本和加工工艺可行性三方面取得最佳的综合平衡。
用最少物质消耗、最短时间、最小工作量，通过科学的配方设计方法，掌握原材料配合的内在规律，设计出实用配方。
天然橡胶(NR)基础配方注：硫化时间为140℃×10min，20min，40min，80min。
NBS为美国国家标准局编写Phr指每百质量份橡胶的分量数注：硫化时间为145℃×25min，35min，50min氯丁橡胶(CR)基础配方注：硫化时间为150℃×15min，30min，60min丁基橡胶(IIR)基础配方注：硫化时间为150℃×20min，40min，80min；150℃×25min，50min，100min 丁腈橡胶（NBR）基础配方注：硫化时间为150℃×10min，20min，80min顺丁橡胶(BR)基础配方注：硫化时间为145℃×25min，35min ，50min 异戊橡胶（IR ）基础配方注：硫化时间为15℃×20min，30min ，40min ，60min 。
纯胶配方采用天然橡胶基础配方。
注：硫化条件在第三单体为DCDP 时为160℃×30min，40min ，第三单体为ENB 时为160℃×10min，20min注：硫化时间为153℃×30min，40min ，50min 氯化丁基橡胶（CIIR ）基础配方 注：硫化时间为153℃×30min，40min ，50min 聚硫橡胶（PSR ）基础配方注：硫化时间为150℃×30min，40min，50min丙烯酸酯橡胶（ACM）基础配方注：硫化条件为一段166℃×10min; 二段硫化180℃×8h。

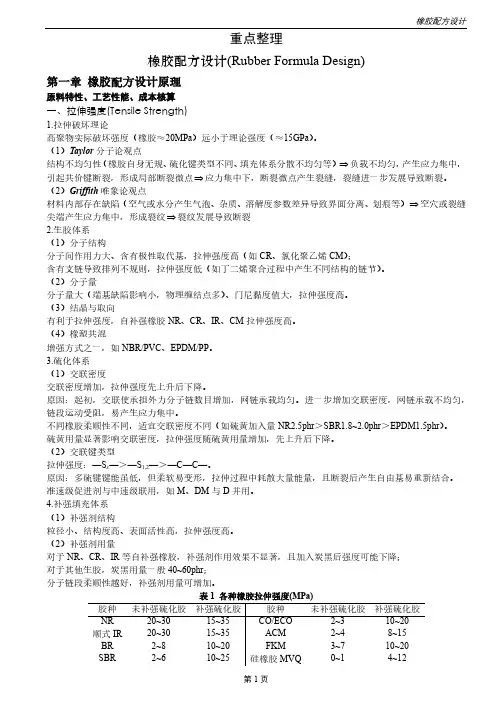

重点整理橡胶配方设计(Rubber Formula Design)第一章橡胶配方设计原理原料特性、工艺性能、成本核算一、拉伸强度(Tensile Strength)1.拉伸破坏理论高聚物实际破坏强度（橡胶≈20MPa）远小于理论强度（≈15GPa）。
（1）Taylor分子论观点结构不均匀性（橡胶自身无规、硫化键类型不同、填充体系分散不均匀等）⇒负载不均匀，产生应力集中，引起共价键断裂，形成局部断裂微点⇒应力集中下，断裂微点产生裂缝，裂缝进一步发展导致断裂。
（2）Griffith唯象论观点材料内部存在缺陷（空气或水分产生气泡、杂质、溶解度参数差异导致界面分离、划痕等）⇒空穴或裂缝尖端产生应力集中，形成裂纹⇒裂纹发展导致断裂2.生胶体系（1）分子结构分子间作用力大、含有极性取代基，拉伸强度高（如CR、氯化聚乙烯CM）；含有支链导致排列不规则，拉伸强度低（如丁二烯聚合过程中产生不同结构的链节）。
（2）分子量分子量大（端基缺陷影响小，物理缠结点多）、门尼黏度值大，拉伸强度高。
（3）结晶与取向有利于拉伸强度，自补强橡胶NR、CR、IR、CM拉伸强度高。
（4）橡塑共混增强方式之一，如NBR/PVC、EPDM/PP。
3.硫化体系（1）交联密度交联密度增加，拉伸强度先上升后下降。
原因：起初，交联使承担外力分子链数目增加，网链承载均匀。
进一步增加交联密度，网链承载不均匀，链段运动受阻，易产生应力集中。
不同橡胶柔顺性不同，适宜交联密度不同（如硫黄加入量NR2.5phr＞SBR1.8~2.0phr＞EPDM1.5phr）。
硫黄用量显著影响交联密度，拉伸强度随硫黄用量增加，先上升后下降。
（2）交联键类型拉伸强度：—S x—＞—S1,2—＞—C—C—。
原因：多硫键键能虽低，但柔软易变形，拉伸过程中耗散大量能量，且断裂后产生自由基易重新结合。
准速级促进剂与中速级联用，如M、DM与D并用。
4.补强填充体系（1）补强剂结构粒径小、结构度高、表面活性高，拉伸强度高。
合计161 100.00 100.00 80.5 天然橡胶(NR)基础配方原材料名称NBC标准试样编号质量份原材料名称NBC标准试样编号质量份NR 氧化锌硬脂酸—37037210052防老剂PBN促进剂DM硫磺377373371112.5注：硫化时间为140℃×10min，20min，40min，80min。
NBS为美国国家标准局编写丁苯橡胶(SBR)基础配方原材料名称NBC标准试样编号非充油SBR配方充油SBR配方充油量25phr充油量37.5phr充油量50phr充油量62.5phr充油量75phr非充油SBR 充油SBR氧化锌硬脂酸硫磺炉法炭黑促进剂NS ——370372371378384100—311.75501—1253.751.252.1962.501.25—137.54.121.382.4268.751.38—1504.51.52.63751.5—162.54.881.632.8581.251.63—1755.251.753.0687.51.75Phr指每百质量份橡胶的分量数注：硫化时间为145℃×25min，35min，50min 氯丁橡胶(CR)基础配方原材料名称NBC标准试样编号纯胶配方半补强炉黑（SRF）配方CR(W型) 氧化镁硬脂酸SRF氧化锌—37637238237010040.5—510041295促进剂NA-22 防老剂D —3770.3520.52注：硫化时间为150℃×15min，30min，60min 丁基橡胶(IIR)基础配方原材料名称NBC标准试样编号纯胶配方槽黑配方高耐磨炭黑（HAF）配方IIR氧化锌硫磺硬脂酸促进剂DM 促进剂TMTD 槽发炭黑HAF —37037137237337437537810052——1——1005230.5150—10031.751—1—50注：硫化时间为150℃×20min，40min，80min；150℃×25min，50min，100min丁腈橡胶（NBR）基础配方原材料名称NBC标准试样编号瓦斯炭黑配方NBR氧化锌硬脂酸硫磺促进剂DM 瓦斯炭黑—370372371373382100511.5140注：硫化时间为150℃×10min，20min，80min顺丁橡胶(BR)基础配方原材料名称NBC标准试样编号HAF配方BR氧化锌硫磺硬脂酸促进剂NS —37037137238410031.520.9HAF ASTM型103油378—6015注：硫化时间为145℃×25min，35min，50min异戊橡胶（IR）基础配方原材料名称NBC标准试样编号HAF配方IR氧化锌硫磺硬脂酸促进剂NSHAF —37037137238437810052.2520.735注：硫化时间为15℃×20min，30min，40min，60min。
橡胶配方大全(一)橡胶配方设计的原则可以概况如下：1、保证硫化胶具有指定的技术性能，使产品优质；2、在胶料和产品制造过程中加工工艺性能良好，使产品达到高产；3、成本低、价格便宜；4、所用的生胶、聚合物和各种原材料容易得到；5、劳动生产率高，在加工制造过程中能耗少；6、符合环境保护及卫生要求；任何一个橡胶配方都不可能在所有性能指标上达到全优。
在许多情况下，配方设计应遵循如下设计原则：①在不降低质量的情况下，降低胶料的成本；②在不提高胶料成本的情况下，提高产品质量。
要使橡胶制品的性能、成本和加工工艺可行性三方面取得最佳的综合平衡。
用最少物质消耗、最短时间、最小工作量，通过科学的配方设计方法，掌握原材料配合的内在规律，设计出实用配方。
天然橡胶(NR)基础配方注：硫化时间为140℃×10min，20min，40min，80min。
NBS为美国国家标准局编写Phr指每百质量份橡胶的分量数注：硫化时间为145℃×25min，35min，50min氯丁橡胶(CR)基础配方注：硫化时间为150℃×15min，30min，60min丁基橡胶(IIR)基础配方注：硫化时间为150℃×20min，40min，80min；150℃×25min，50min，100min 丁腈橡胶（NBR）基础配方注：硫化时间为150℃×10min，20min，80min顺丁橡胶(BR)基础配方注：硫化时间为145℃×25min ，35min ，50min 异戊橡胶（IR ）基础配方注：硫化时间为15℃×20min ，30min ，40min ，60min 。
纯胶配方采用天然橡胶基础配方。
注：硫化条件在第三单体为DCDP 时为160℃×30min ，40min ，第三单体为ENB 时为160℃×10min ，20min注：硫化时间为153℃×30min，40min ，50min 氯化丁基橡胶（CIIR ）基础配方 注：硫化时间为153℃×30min ，40min ，50min 聚硫橡胶（PSR ）基础配方注：硫化时间为150℃×30min ，40min ，50min 丙烯酸酯橡胶（ACM ）基础配方注：硫化条件为一段166℃×10min; 二段硫化180℃×8h 。

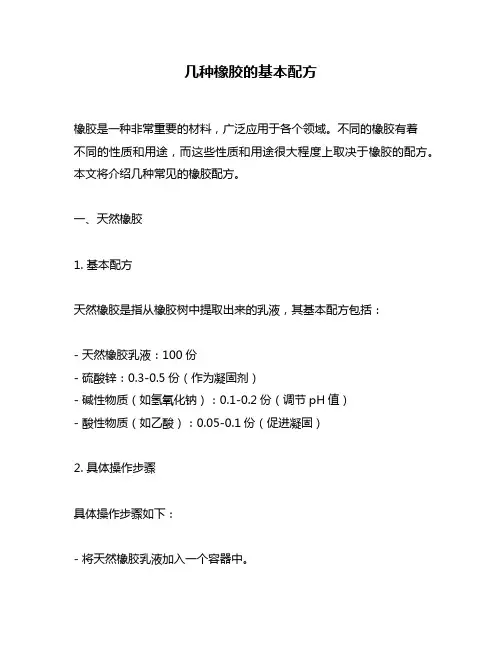

几种橡胶的基本配方橡胶是一种非常重要的材料，广泛应用于各个领域。
不同的橡胶有着不同的性质和用途，而这些性质和用途很大程度上取决于橡胶的配方。
本文将介绍几种常见的橡胶配方。
一、天然橡胶1. 基本配方天然橡胶是指从橡胶树中提取出来的乳液，其基本配方包括：- 天然橡胶乳液：100份- 硫酸锌：0.3-0.5份（作为凝固剂）- 碱性物质（如氢氧化钠）：0.1-0.2份（调节pH值）- 酸性物质（如乙酸）：0.05-0.1份（促进凝固）2. 具体操作步骤具体操作步骤如下：- 将天然橡胶乳液加入一个容器中。
- 将硫酸锌溶解在水中，再加入到容器中。
- 加入碱性物质，调节pH值到7左右。
- 加入适量的酸性物质，促进凝固。
- 搅拌均匀，待凝固。
二、氯丁橡胶1. 基本配方氯丁橡胶是一种合成橡胶，其基本配方包括：- 氯丁橡胶：100份- 碳酸钙：30-50份（增加硬度）- 硫磺：1.5-2.5份（作为交联剂）- 促进剂（如过氧化苯甲酰）：0.5-1份（促进交联）2. 具体操作步骤具体操作步骤如下：- 将氯丁橡胶加入一个容器中。
- 加入碳酸钙，增加硬度。
- 加入硫磺，作为交联剂。
- 搅拌均匀，待交联完成。
三、丁腈橡胶1. 基本配方丁腈橡胶是一种合成橡胶，其基本配方包括：- 丁腈橡胶：100份- 碳酸钙：30份左右（增加硬度）- 碳黑：40份左右（增加强度和耐磨性）- 硫磺：2-3份（作为交联剂）- 促进剂（如过氧化苯甲酰）：0.5-1份（促进交联）2. 具体操作步骤具体操作步骤如下：- 将丁腈橡胶加入一个容器中。
- 加入碳酸钙，增加硬度。
- 加入适量的碳黑，增加强度和耐磨性。
- 加入硫磺，作为交联剂。
- 搅拌均匀，待交联完成。
四、总结以上介绍了几种常见的橡胶配方。
需要注意的是，不同的橡胶在配方上有所差异，具体配方应根据实际情况进行调整。
此外，在操作过程中也需要注意安全问题，避免发生意外事故。

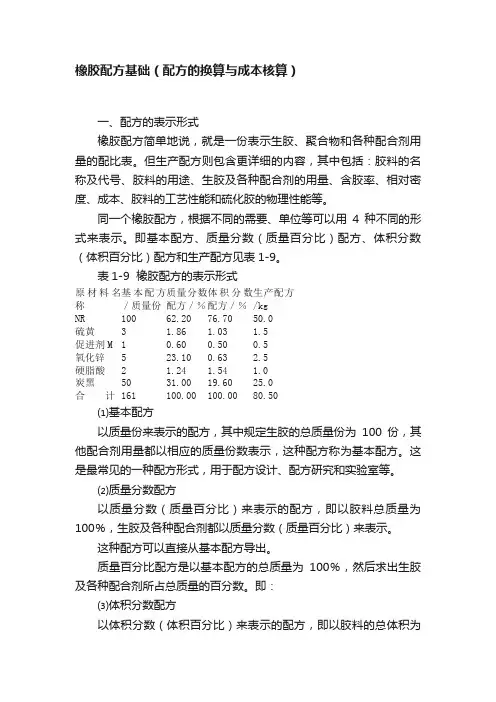

橡胶配方基础（配方的换算与成本核算）一、配方的表示形式橡胶配方简单地说，就是一份表示生胶、聚合物和各种配合剂用量的配比表。
但生产配方则包含更详细的内容，其中包括：胶料的名称及代号、胶料的用途、生胶及各种配合剂的用量、含胶率、相对密度、成本、胶料的工艺性能和硫化胶的物理性能等。
同一个橡胶配方，根据不同的需要、单位等可以用4种不同的形式来表示。
即基本配方、质量分数（质量百分比）配方、体积分数（体积百分比）配方和生产配方见表1-9。
表1-9 橡胶配方的表示形式原材料名称 基本配方／质量份 质量分数配方／％ 体积分数配方／％ 生产配方/kgNR 100 62.20 76.70 50.0硫黄 3 1.86 1.03 1.5促进剂M 1 0.60 0.50 0.5氧化锌 5 23.10 0.63 2.5硬脂酸 2 1.24 1.54 1.0炭黑 50 31.00 19.60 25.0合 计 161 100.00 100.00 80.50⑴基本配方以质量份来表示的配方，其中规定生胶的总质量份为100份，其他配合剂用量都以相应的质量份数表示，这种配方称为基本配方。
这是最常见的一种配方形式，用于配方设计、配方研究和实验室等。
⑵质量分数配方以质量分数（质量百分比）来表示的配方，即以胶料总质量为100％，生胶及各种配合剂都以质量分数（质量百分比）来表示。
这种配方可以直接从基本配方导出。
质量百分比配方是以基本配方的总质量为100％，然后求出生胶及各种配合剂所占总质量的百分数。
即：⑶体积分数配方以体积分数（体积百分比）来表示的配方，即以胶料的总体积为100％，生胶及各种配合剂都以体积分数（体积百分比）来表示。
这种配方也可从基本配方导出，其算法是将基本配方中生胶及各种配合剂的质量份数分别除以各自的密度，求出它们的体积份数，然后以胶料的总体积为100％，分别求出它们的体积分数（体积百分比）。
体积分数配方计算示例见表1-10。

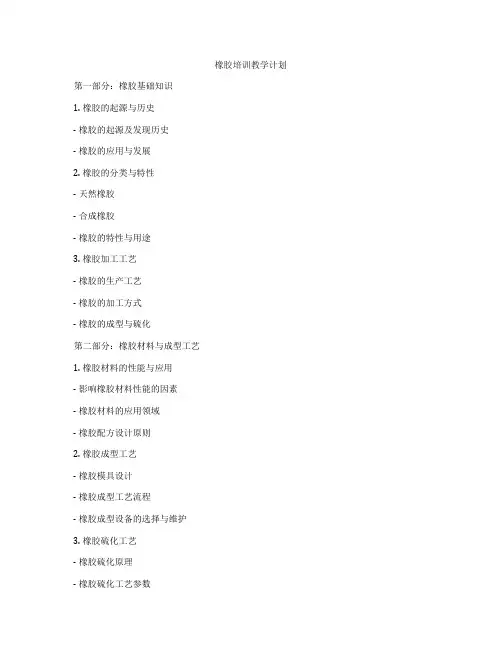

橡胶培训教学计划第一部分：橡胶基础知识1. 橡胶的起源与历史- 橡胶的起源及发现历史- 橡胶的应用与发展2. 橡胶的分类与特性- 天然橡胶- 合成橡胶- 橡胶的特性与用途3. 橡胶加工工艺- 橡胶的生产工艺- 橡胶的加工方式- 橡胶的成型与硫化第二部分：橡胶材料与成型工艺1. 橡胶材料的性能与应用- 影响橡胶材料性能的因素- 橡胶材料的应用领域- 橡胶配方设计原则2. 橡胶成型工艺- 橡胶模具设计- 橡胶成型工艺流程- 橡胶成型设备的选择与维护3. 橡胶硫化工艺- 橡胶硫化原理- 橡胶硫化工艺参数- 橡胶硫化工艺中的常见问题与解决方法第三部分：橡胶制品的质量控制与检测1. 橡胶制品的质量控制体系- 橡胶制品的质量标准- 橡胶制品的质量控制流程- 橡胶制品的质量评估与改进2. 橡胶制品的检测方法- 橡胶制品的物理性能测试- 橡胶制品的化学性能测试- 橡胶制品的尺寸与外观检测第四部分：橡胶工艺与设备维护1. 橡胶生产过程中的安全与环保- 橡胶生产过程中的安全风险与防范措施- 橡胶生产过程中的环保要求与措施- 橡胶生产过程中的职业卫生与健康保护2. 橡胶生产设备的维护与保养- 橡胶生产设备的日常维护- 橡胶生产设备的故障排除与修理- 橡胶生产设备的定期检验与保养第五部分：橡胶行业的发展与趋势1. 橡胶行业的国际发展现状- 全球橡胶行业的发展概况- 主要橡胶生产国家与地区的概况- 橡胶行业的国际贸易形势2. 橡胶行业的发展趋势与机遇- 橡胶行业的技术与设备发展趋势- 橡胶行业的产品与市场发展趋势- 橡胶行业的未来发展机遇与挑战以上为橡胶培训教学计划的大纲，具体内容涵盖了橡胶的基础知识、材料与成型工艺、质量控制与检测、工艺与设备维护、以及行业的发展与趋势等方面，通过系统的培训学习，帮助学员掌握橡胶生产加工的相关知识与技能，提高其在橡胶行业中的竞争力和实际操作能力。

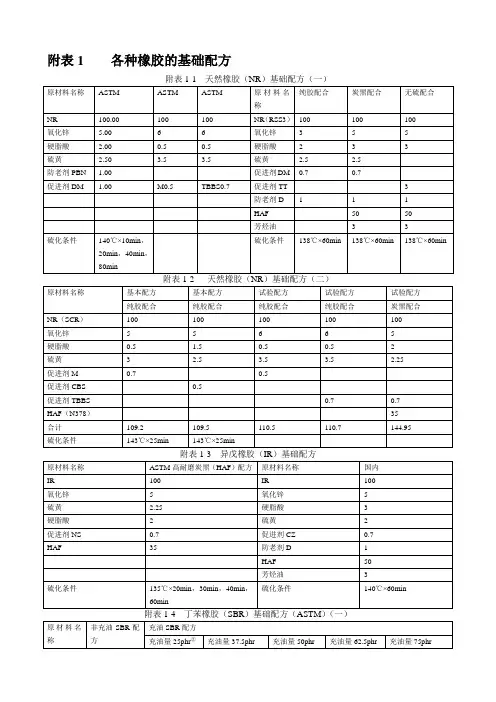

附表1各种橡胶的基础配方
附表1-3 异戊橡胶（IR）基础配方
附表1-4 丁苯橡胶（SBR）基础配方（ASTM）（一）
①N-叔丁基-2-苯并噻唑次磺酰胺。
②phr指每百质量份橡胶的质量份数。
附表1-5 丁苯橡胶（SBR）基础配方（二）
附表1-7 丁基橡胶（IIR）基础配方
①生产中可使用硬脂酸锌，因此纯胶中可不使用硬脂酸。
附表1-10 三元乙丙橡胶（EPDM）基础配方
注：硫化条件在第三单体为DCDP时为160℃×30min，40 min；第三单体为ENB时为160℃×10 min，20min。
附表1-12 氯化丁塞橡胶（CIIR）基础配方
①该胶主要单体为二氯乙基缩甲醛，系美国固态聚硫橡胶牌号，不塑化也能包辊。
②该胶主要单体为二氯乙烷、二氯乙基缩甲醛，系美国固态聚硫橡胶牌号，必须通过添加促进剂，在混炼前用开炼机薄通，进行化学塑解剂而塑炼。
②促进剂DM与氧化锌的复合物。
表附表1-16 氯醇橡胶（CO）基础配方
①要求耐水时用11质量份氧化钙代替氧化镁，要求耐酸时用PbO作吸酸剂。
②N,N’-二亚肉桂基-1,6-己二胺。
附表1-18 硅橡胶（Q）基础配方。
