煤矿井下电气作业培训全套教案（一）一、教学目标1. 了解煤矿井下电气设备的基本知识。
2. 掌握井下电气设备的操作、维护和故障排除方法。
3. 学会井下电气设备的安全操作规程。
二、教学内容1. 煤矿井下电气设备概述井下电气设备的分类及作用井下电气设备的使用环境及要求2. 井下电气设备的操作与维护设备的启动、停止和调试方法日常维护保养注意事项故障排除与维修方法3. 井下电气设备的安全操作规程井下电气设备的安全注意事项事故应急预案与处理措施三、教学方法1. 理论讲解：通过PPT、视频等教学工具，讲解井下电气设备的基本知识、操作方法和注意事项。
2. 实操演示：现场演示井下电气设备的操作、维护和故障排除过程。
3. 互动提问：鼓励学生提问，解答学生在学习过程中遇到的问题。
4. 案例分析：分析井下电气设备事故案例，引导学生学会分析问题、解决问题。
四、教学评估1. 课后作业：布置相关课后作业，检验学生对知识的掌握程度。
2. 实操考核：组织实操考试，评估学生操作技能的掌握情况。
3. 课程问卷：收集学生对课程的意见和建议，不断优化教学内容和方法。
五、教学资源1. 教材：选用权威、实用的煤矿井下电气设备教材。
2. PPT：制作内容丰富、直观的PPT课件。
3. 视频：收集井下电气设备操作、维护的视频资料。
4. 实操场地：提供井下电气设备实操场地，确保学生能够实际操作。
煤矿井下电气作业培训全套教案（二）六、教学目标1. 掌握煤矿井下电气设备的电气原理和电路图阅读。
2. 学会井下电气设备的保护装置和故障诊断方法。
3. 了解井下电气设备的安全性能和防护措施。
七、教学内容1. 井下电气设备的电气原理与电路图井下电气设备的基本电路电路图的阅读与分析方法2. 井下电气设备的保护装置过载保护装置短路保护装置接地保护装置3. 井下电气设备的故障诊断与处理常见故障类型及原因故障诊断方法与技巧故障处理与维修方法八、教学方法1. 理论讲解：通过PPT、视频等教学工具，讲解井下电气设备的电气原理、保护装置和故障诊断方法。

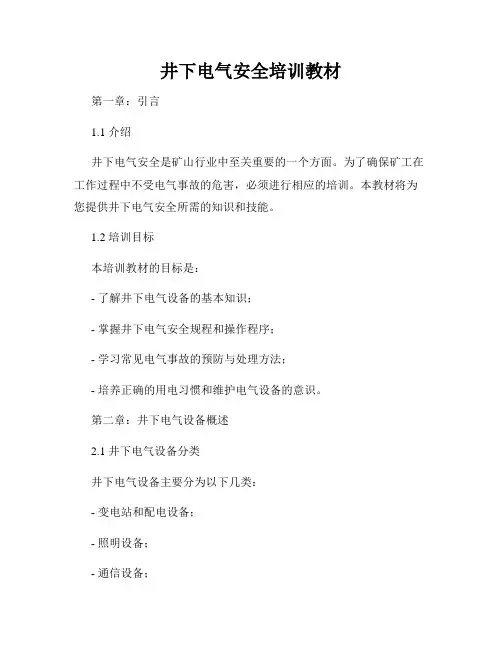

井下电气安全培训教材第一章：引言1.1 介绍井下电气安全是矿山行业中至关重要的一个方面。
为了确保矿工在工作过程中不受电气事故的危害，必须进行相应的培训。
本教材将为您提供井下电气安全所需的知识和技能。
1.2 培训目标本培训教材的目标是：- 了解井下电气设备的基本知识；- 掌握井下电气安全规程和操作程序；- 学习常见电气事故的预防与处理方法；- 培养正确的用电习惯和维护电气设备的意识。
第二章：井下电气设备概述2.1 井下电气设备分类井下电气设备主要分为以下几类：- 变电站和配电设备；- 照明设备；- 通信设备；- 控制设备。
2.2 井下电气设备特点井下电气设备具有低电压、小电流、防爆等特点。
熟悉并理解这些特点对于确保井下电气安全至关重要。
第三章：井下电气安全规程和操作程序3.1 电气安全规程- 严禁未经培训和资质的人员操作电气设备；- 定期检查电气设备的绝缘性能和接地装置；- 严禁私拉乱接电线，强行调整电气设备参数；- 发现异常情况应立即报告上级，并采取相应的应急措施。
3.2 电气设备操作程序- 严格按照操作手册进行操作；- 使用符合要求的电气设备工具；- 在进行设备维护和修理时，务必切断电源；- 遇到电气故障或危险情况，应立即停止操作并报告上级。
第四章：常见电气事故的预防与处理方法4.1 短路事故的预防和处理- 定期检查电缆线路，确保其良好绝缘和接地；- 配备合适的熔断器和漏电保护器；- 遇到短路事故，首先切断电源，随后进行检修。
4.2 触电事故的预防和处理- 在操作电气设备前，必须确保手部干燥，并佩戴好绝缘手套；- 发生触电事故时，应立即切断电源，进行急救和报警。
4.3 电气火灾事故的预防和处理- 经常清理设备周围的杂物和物品，保持通风畅通；- 配备火灾报警器和灭火器；- 发生火灾时，立即切断电源，采取灭火措施，并报警求助。
第五章：正确的用电习惯和维护电气设备的意识5.1 用电习惯- 合理使用电能，避免过载现象的发生；- 经常清理电气设备，保持其干净和良好状态；- 注意合理的布线，避免电缆受压等情况。
河南永锦能源培训中心教案课程名称：煤矿井下电气作业任课教师：审核签字：目录第一章：井下电气作业的标准化操作 (5)一、作业前要求 (5)二、安全规定 (5)三、操作准备 (6)四、操作顺序 (6)五、正常操作 (7)六、特殊操作 (10)七、收尾工作 (10)第二章：井下电气安全操作步骤 (12)一、井下变电所高低压开关操作： (12)二、操作时的安全注意事项 (13)第三章：井下电气作业日常维修及检修重点 (14)第四章：井下电气作业实操常见故障与处理方法 (15)第五章：井下电气作业违章操作事故案例分析 (16)一、概述 (16)二、误操作事故案例： (16)煤矿井下电气作业培训教案工器具：QBZ-30/660(380)型矿用隔爆型真空电磁起动器1台QBZ-60(30)/660(380) N型矿用隔爆型真空可逆电磁起动器1台，电钳工工具标配3套，3台80型开关，电缆若干。
场地：云煤二矿井下电气作业实操基地1、课程名称：井下电气作业工实操培训班总课时：242、本讲课题：井下电气作业标准化岗位操作本讲课时：8井下电气作业安全操作步骤本讲课时：4井下电气日常维修及检修重点本讲课时：4井下电气常见的故障及排除方法本讲课时：4井下电气作业事故案例分析本讲课时：43、教学目的及要求：了解井下电气作业的标准化操作及故障处理4、本讲重点：井下电气作业的标准化操作5、本讲难点：井下电气作业常见故障与处理方法6、教学方法：课件讲授7、教学内容：一、井下电气作业的标准化操作二、井下电气作业安全操作步骤三、井下电气日常维修及检修重点四、井下电气常见的故障及排除方法五、井下电气作业事故案例分析8、参考文献：《永煤公司矿井岗位工种标准化操作规范》效果预计：学员现场交接班熟练，岗位操作标准，故障处理及时、完好，起动器技术标准熟悉，能够熟练安装。
第一章：井下电气作业的标准化操作一、作业前要求1.必须经过专业技术培训，考试合格，持证上岗。
煤矿井下电工安全培训教材一、引言煤矿井下电工是煤矿生产中不可或缺的重要岗位之一，其工作岗位所处环境条件复杂，存在较大的安全风险。
本教材将以煤矿井下电工安全培训为主题，对电工所需的基本安全知识、作业规范等方面进行详细介绍，旨在提高煤矿电工的安全意识和技能水平。
二、井下环境的特点及安全防范措施井下环境恶劣，存在高温、高湿、高渗透性、高可燃性等特点。
为确保电工的安全，需采取以下安全防范措施：1. 空气质量监测及通风系统的管理2. 防火防爆措施的落实和维护3. 设备设施的维护与管理4. 预警机制的建立与完善三、井下电工的基本安全知识1. 电工工种的分类与技能要求2. 井下电器设备的分类与安全标准3. 电工个人防护用品的选择与使用4. 火灾事故的应急处理方法5. 电气事故的预防与应对四、井下电工作业规范1. 电气设备检修作业规范2. 电缆接头的安装与维护3. 断路器及开关的操作规范4. 电工手工具的使用与保养5. 电工作业中的常见安全事故案例分析五、应急救援与自救互救知识1. 矿井突发事故的类型及应急救援措施2. 井下电工遇险自救互救的方法和技巧3. 应急避险通道和逃生设施的使用4. 矿山事故实战演练案例分析与经验总结六、结语通过本教材的学习与培训，电工能够全面掌握煤矿井下电工安全培训所需的基本知识、技能和规范，提高自身安全意识和应对能力，有效预防和减少井下电气事故的发生，保障煤矿生产的安全与稳定。
同时，电工还应不断学习新知识，与时俱进，不断提升自己的安全素养。
祝愿大家在今后的工作中，能够始终牢记安全第一的原则，为煤矿的安全生产贡献自己的力量。
煤矿井下电气作业操作资格培训考核教材讲义(第七章矿井供电电网保护笫八章矿用电缆及其连接装置笫十章安全生产监控系统的安全运行)一涟源市煤炭局培训中心曾初根2014年4月第七章矿井供电电网保护一、矿井电气保护的任务.类型及对电气保护装置的要求（一）矿井电气保护的任务煤矿为地下作业。
井下开采阴暗潮湿、自然灾害严重、环境恶劣及有限的空间等因素影响，对矿井电气设备有着特殊的要求，井下电网必须实现漏电保护、过流保护和保护接地.即“三大保护”。
三大保护是保证井下供电安全的重要措施。
矿井电气保护的任务：一是采取“三大”保护措施，防止人身触电事故，以及防止电火花引起的煤尘、瓦斯爆炸事故；二是采取“三大”保护措施，防止因供电电源故障而损坏或烧毁电气设备，确保电气设备处于安全、高效、正常的良好的工作状态。
(二)电气保护类型(1)电流保护.包括短路保护.过流(过负荷)保护(2)漏电保护.包括非选择性.选择性漏电保护和漏电闭锁(3)保护接地.包括系统接地.局部保护接地(4)电压保护.包括欠电压保护.过电压保护(5)单相断线保护(6)风电.瓦斯与电闭锁(7)综合保护.有电动机.煤电钻.照明综合保护（三）电气保护装置的要求（1）地面变电所和井下中央变电所的高压馈电线上，必须装设有选择性的单相接地保护装置；供移动变电站高压馈电线上，必须装设有选择性的动作于跳闸的单相接地保护装置。
矿井下低压馈电线上，必须装设检漏保护装置或有选择性的漏电保护装置，保证自动切断漏电的馈电线路。
（2）井下高压电动机、动力变压器的高压控制设备，应具有短路、过负荷、接地和欠压释放保护。
井下由采区变电所、移动变电站或配电点引出的馈电线上，应装设短路、过负荷、接地和漏电保护装置。
低压电动机的控制设备，应具备短路、过负荷、单相断线、漏电闭锁保护装置和远程控制装置。
（3）电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带（或钢丝）、铅皮或屏蔽护套等必须采取保护接地措施。

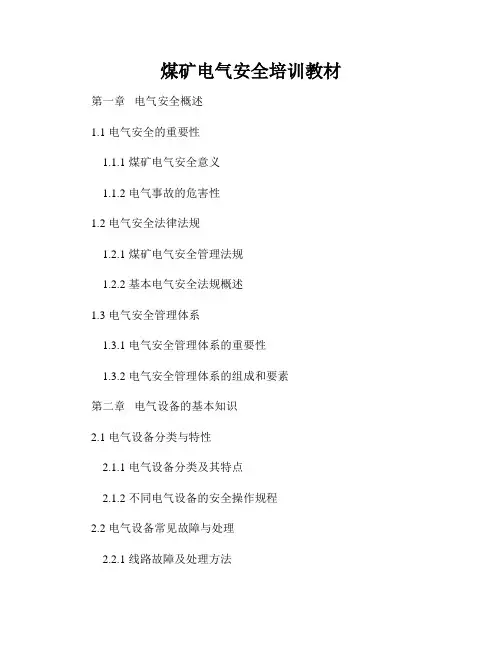

煤矿电气安全培训教材第一章电气安全概述1.1 电气安全的重要性1.1.1 煤矿电气安全意义1.1.2 电气事故的危害性1.2 电气安全法律法规1.2.1 煤矿电气安全管理法规1.2.2 基本电气安全法规概述1.3 电气安全管理体系1.3.1 电气安全管理体系的重要性1.3.2 电气安全管理体系的组成和要素第二章电气设备的基本知识2.1 电气设备分类与特性2.1.1 电气设备分类及其特点2.1.2 不同电气设备的安全操作规程2.2 电气设备常见故障与处理2.2.1 线路故障及处理方法2.2.2 电气设备运行异常及处理措施2.2.3 电气设备维护与检修要点2.3 电气设备的检测与试验2.3.1 电气仪器仪表及使用方法2.3.2 电气设备检测与试验的目的和方法第三章电气安全操作规程3.1 电气安全操作原则3.1.1 电气设备的安全操作流程3.1.2 电气设备操作的注意事项3.2 电气工作操作许可制度3.2.1 电气工作操作许可的程序与要求3.2.2 电气工作操作期间的安全措施3.3 电气设备事故应急处理3.3.1 电气设备事故的分类与应急处理步骤 3.3.2 事故应急处理的技巧与方法第四章电气安全培训与考核4.1 电气安全培训的意义与目的4.1.1 培训的重要性及效果4.1.2 煤矿电气安全培训的目标与要求4.2 电气安全培训的内容与方法4.2.1 电气安全培训内容的确定4.2.2 不同培训方法的选择与应用4.3 电气安全考核与评估4.3.1 电气安全考核的形式和要求4.3.2 电气安全评估的方法与依据结语煤矿电气安全培训教材主要以指导煤矿工作人员全面了解电气安全相关知识和操作规程为目的，帮助矿工预防电气事故的发生，提升电气安全管理水平和技能素质。
通过电气安全培训与考核，可以确保煤矿电气设备的正常运行，保障煤矿生产的安全与稳定。
不断加强电气安全管理和培训工作，对于提高我国煤矿电气安全生产水平具有重要的现实意义。
煤矿井下电气作业操作资格培训考核教材讲义(第七章矿井供电电网保护笫八章矿用电缆及其连接装置笫十章安全生产监控系统的安全运行)一涟源市煤炭局培训中心曾初根 2014年4月第七章矿井供电电网保护一、矿井电气保护的任务.类型及对电气保护装置的要求（一）矿井电气保护的任务煤矿为地下作业。
井下开采阴暗潮湿、自然灾害严重、环境恶劣及有限的空间等因素影响，对矿井电气设备有着特殊的要求，井下电网必须实现漏电保护、过流保护和保护接地.即“三大保护”。
三大保护是保证井下供电安全的重要措施。
矿井电气保护的任务：一是采取“三大”保护措施，防止人身触电事故，以及防止电火花引起的煤尘、瓦斯爆炸事故；二是采取“三大”保护措施，防止因供电电源故障而损坏或烧毁电气设备，确保电气设备处于安全、高效、正常的良好的工作状态。
(二)电气保护类型(1)电流保护.包括短路保护.过流(过负荷)保护(2)漏电保护.包括非选择性.选择性漏电保护和漏电闭锁(3)保护接地.包括系统接地.局部保护接地(4)电压保护.包括欠电压保护.过电压保护(5)单相断线保护(6)风电.瓦斯与电闭锁(7)综合保护.有电动机.煤电钻.照明综合保护（三）电气保护装置的要求（1）地面变电所和井下中央变电所的高压馈电线上，必须装设有选择性的单相接地保护装置；供移动变电站高压馈电线上，必须装设有选择性的动作于跳闸的单相接地保护装置。
矿井下低压馈电线上，必须装设检漏保护装置或有选择性的漏电保护装置，保证自动切断漏电的馈电线路。
（2）井下高压电动机、动力变压器的高压控制设备，应具有短路、过负荷、接地和欠压释放保护。
井下由采区变电所、移动变电站或配电点引出的馈电线上，应装设短路、过负荷、接地和漏电保护装置。
低压电动机的控制设备，应具备短路、过负荷、单相断线、漏电闭锁保护装置和远程控制装置。
（3）电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带（或钢丝）、铅皮或屏蔽护套等必须采取保护接地措施。
（4）在选择和使用过流保护装置时，应满足具有选择性、可靠性、快速性、灵敏性的基本要求。
（5）井下配电网路（变压器馈出线路、电动机等）均应装设过流、短路保护装置；必须用该配电网路的最大三相短路电流校验开关设备的分断能力和动、热稳定性以及电缆的热稳定性。
必须正确选择熔断器的熔体。
必须用最小两相短路电流校验保护装置的可靠动作系数。
保护装置必须保证配电网路中最大容量的电气设备或同时工作成组的电气设备能够启动。
（6）对井下电气设备和电缆设置保护装置，严格按要求进行整定，并加强对电气设备和电缆绝缘的维护与检查。
（7）煤电钻必须使用设有检漏、漏电闭锁、短路、过负荷、断相、远距离启动和停止煤电钻功能的综合保护装置。
（8）井下照明和信号装置，应采用具有短路、过载和漏电保护的照明信号综合保护装置。
（9）主接地极应在主、副水仓中各埋设1块。
主接地极应用耐腐蚀的钢板制成，其面积不得小于0.75m²厚度不得小于5mm。
在钻孔中敷设的电缆不能与主接地极连接时，应单独形成一分区接地网，其接地电阻值不得超过2Ω。
（10）局部接地极可设置于巷道水沟或其他就近的潮湿处。
设置在水沟中的局部接地极应用面积不得小于0.6m²厚度不得小于3mm的钢板或具有同等效面积的钢管制成，并应平放于水沟深处。
（11）连接主接地极的接地母线，应采用截面不小于50mm²的铜线，或截面不小于100mm²的镀锌铁线，或厚度不小于4mm、截面不100mm²扁钢。
（一）漏电在变压器中性点不接地电网中，发生单相接地（直接接地或经过渡阻抗接地）或两相、三相对地的总的绝缘电阻降到危险值的电气故障叫漏电故障，简称漏电。
人体触及一相带电导体的情况，是单相经过渡电阻接地，也属于漏电。
电网按性质分为集中性漏电和分散性漏电两大类。
其中，分散性漏电是由于整个电网或某条线路的对地绝缘电阻降低而发生的漏电。
集中性漏电则是由于电网某处或某点的绝缘损伤而发生的漏电。
1、漏电的危害（1）当漏电电流的电火花能量达到点燃瓦斯、煤尘的最小能量时，可能引起瓦斯、煤尘爆炸。
（2）长期漏电，会使绝缘发热、老化，还可能烧毁电气设备，引发相间短路和电气灾害事故。
（3）如果漏电发生在爆破作业地点附近，由于漏电电流在它流经的路径的路径上会产生电压降，当电雷管两端的引线接触漏电路径上具有电位差的两点时，可能造成电雷管提前引爆。
2、漏电保护装置的作用连续监视电网对地的绝缘状态，当人体触及一相带电导体或电网发生漏电时迅速切断电源，防止漏电事故发生。
（1）运行中的电缆或电气设备受潮或进水，使绝缘电阻下降。
（2）电气设备或电缆长期过负荷运行使绝缘老化。
（3）电缆与电气设备的连接不符合要求，造成接头松动脱落碰触金属外壳。
（4）橡套电缆的连接不符合要求，出现“鸡爪子”、“羊尾巴”、明接头，并受潮气侵入。
（5）用金属丝吊挂橡套电缆，使其嵌入绝缘层内接触芯线。
（6）接线时，将导电芯与地线接错。
（7）橡套电缆在运行中被炮崩或受挤、压、拉、砸、砍等机械作用而使护套绝缘层破坏。
（8）电缆因长期过度弯曲而产生裂口或缝隙，运行机制中受潮气或淋水侵入。
（9）带电作业，人体接触一相带导体。
（10）在电气设备内随意增添电气元件，或检修时将工具等导体留在设备内，使电气间隙小于规定值，导致一相对外壳放电（11）操作电气设备时产生弧光对地放电。
（12）出现严重过电压、击穿电缆或电气设备的对地绝缘。
(二)漏电保护常用的漏电保护方式一非选择性漏电保护. 选择性漏电保护. 漏电闭锁目前，使用的漏电保护装置总体上分为两大类：一类是安装在各种开关中的具有漏电跳闸、漏电闭锁和选择性漏电保护功能的电子插件、微电脑综合控制保护器和漏电继电器；另一类是具有独立隔爆外壳必须与馈电开关配合使用诉检漏继电器。
漏电保护按原理不同可分为附加直流电源式、零序电流方向式，旁路接地式和自动复电式等。
1、附加直流电源漏电保护漏电保护采用附加直流电源，在开关合闸后对带电电网进行绝缘监测，当电网对地绝缘电阻低于动作值时，开关跳闸停止供电、起保护作用。
（1）附加直流电源漏电保护的基本原理在变压器中性点不接地的电网中，很能容易检测到电网各相对地的绝缘电阻值。
若在三相电网与大地之间附加一独立的直流电源，则在三相对地绝缘电阻上将有一直流电流经过，该电流的大小直接反映了电网对地绝缘电阻的高低。
附加直流电源漏电保护就是通过检测该电流来实现漏电保护的。
（2）漏电保护装置的动作电阻值漏电保护装置的动作电阻值是以网络允许最低绝缘电阻为基础确定的。
当低压电网对地总的绝缘电阻下降到对人触电有危险的程度时，漏电保护装置动作跳闸，切断电源。
这个人体触电有危险的电网最低绝缘电阻值，即为漏电保护装置的动作电阻值。
2、选择性漏电保护在变压器中性点不接地的放射式电网中，可以安装选择性漏电继电器。
选择性漏电保护具有横向选择性、弥补了漏电保护的不足，即只切断漏电故障支路的供电电源。
由变压器中性点不接地电网分析：（1）当电网正常运行时，各相对地电压对称，电网无零序电压，也无零序电流；（2）当电网发生不对称漏电时，各相对地电压不平衡，电网出现零序电压，因而必有零序电流。
——选择性漏电保护的原理就是利用零序电流实现不对称漏电保护的。
3、漏电闭锁漏电闭锁是指在开关合闸前对电网进行监测，当电网对地绝缘电阻低于规定的漏电闭锁动作电阻值，使开关不能合闸，起闭锁作用。
目前，漏电闭锁单元都是利用附加直流电源式保护原理检测对地绝缘电阻实现漏电闭锁功能的。
如图1：井下供电系统中漏电保护相关基本原理图所示。
图1：井下供电系统中漏电保护相关基本原理图三、保护接地保护接地是指用导体把电气设备中所有正常不带电的外露金属部分，通过接地装置与大地紧密连接起来。
电气设备的金属外壳在正常情况下是不带电的，但在绝缘损坏时其外壳或构架就会带电。
此时，若人体触及，就会造成触电事故。
保护接地就是预防这类触电事故的重要措施之一。
（一）装设局部接地极的规定：（1）采区变电所（包括移动变电站和移动变压器）。
（2）装有电气设备的硐室和单独装设的高压电气设备。
（4）无低压配电点的采煤机工作面的运输巷、回风巷、集中运输巷（胶带运输巷）以及由变电所单独供电的掘进工作面，至少分别设置1个局部接地极。
（5）连接高压动力电缆的金属连接装置。
（6）其他地点的局部接地极，可用直径不小于35mm、长度不小于1.5m的钢管制成，管上应至少钻20个直径不小于5mm的透孔，并垂直全部埋入底板；也可用直径不小于22mm、长度为1m的2根钢管制成，每根管上应至少钻10个直径不小于5mm的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板；垂直埋深不得小于0.75m。
（二）对接地母线和连接导线及其他要求（1）电气设备的外壳与接地母线或局部接地极的连接，电缆连接装置两头的铠装、铅皮的连接，应采用截面不小于25mm²的铜线，或截面不小于50mm²的镀锌铁线，或厚度不小于4mm、截面不小于50mm²的扁钢。
（2）接地网上任一保护接地点的接地电阻值不得超过2Ω。
（3）橡套电缆的接地芯线，除用作监测接地回路外，不得兼作他用。
四、过流保护过流保护是指电气设备或电缆的实际电流超过了额定值。
过流保护包括短路保护、过负荷保护和断相保护。
（一）过电流故障的危害及原因1、短路短路是指供电线路的相与相之间经导线直接短接、电流不流经负载形成回路。
短路时供电线路的电流称为短路电流。
井下电网可能出现的短路故障有两相短路、三相短路和异相两点接地短路。
幻灯片232、短路电流的危害短路电流很大，通常可达到额定电流值的几倍、几十倍甚至几百倍。
（1）短路电流产生大量的热，烧毁电气设备，引起火灾或瓦斯、煤尘爆炸。
（2）短路电流的电动力使故障设备及其他设备遭受机械破坏。
（3）短路引起电网电压突然下降，影响电网中其他电气设备的正常运行等。
3、造成电网短路故障的主要原因（1）电气设备或电缆的绝缘受到破坏。
如绝缘老化、机械性损伤等。
（2）不同相序的两回路电源线并联。
（3）检修完毕的线路在送电时没有拆除三相短路接地的临时接地线。
（4）带电检修与搬迁电气设备、电气设备防护不当等。
（二）过负荷过负荷又叫过载，是指电气设备和电缆的实际电流超过了该电气设备和电缆的额定电流，并超过允许过负荷时间。
（1）电气设备和线路出现过负荷后，其温度将超过所用绝缘材料的最高允许值，烧毁绝缘。
（2）长期过载会扩展成漏电或短路故障。
（3）电气设备长期超载运行、电源电压过低和断相运行等都使电气设备出现过负荷现象。
（4）在重载情况下反复启动电动机，因启动电流大会使电动机过热而烧毁。
（5）在井下采掘机械中，由于堵转也可能烧毁电动机。
