C2工程定位测量记录汇总表

单位： 工程名称
工程定位测量及复测记录
××建设集团有限公司 ××工程 施测日期： 施测部位 2009年9月21日 基础①～/～轴
使用仪器
GTS-3002N(OS0284) NA724(5230718) 定位控制桩①⑤⑨ 施工高程控制网BM1、BM2、BM4
大气温度
25℃
监理（建设）单位 参 加 人 员
施工单位
项目技术负责人 ×××、××× ×××
质检员
施测人
复测人
×××
×××
×××
坐标 测量依据 高程
实测坐标 见定位测量示意图标注 实测高程
定位测量示意图及说明：
复测意见
经核对：上图楼座坐标，规划总图、施工图、测绘成果一致，资料合格。 经实测：1. 现场桩点最大误差小于±3mm；角度小于±15"； 2. 引测施工现场的三个施工标高+1.000m 建＝50.700m误差均在2mm以内。 符合设计施工图尺寸，达到《工程测量规范》精度要求。

C2-1
技术交底记录
C2-2
设计图纸会审记录
C2-3
工程变更单
C2-4
设计变更文件
C2-5
工程洽商记录
C3工程测量记录
C3-1
工程测量定位放线记录
C3-3
楼层平面放线（标高抄测）记录
C3-4
楼层平面轴线及标高复核记录表
C4进场物料质量检验资料
C4-1
合格证（质量证明文件）汇总表
试验（复验）报告汇总表
构件吊装记录
预应力筋张拉记录（一）
预应力筋张拉记录（二）
有黏结预应力结构灌浆记录
C6
施
工
试
验
资
料
C6-1
试验报告汇总表
施工试验记录（通用）
砂浆/混凝土（试块）试验报告汇总表
砂浆（试块）抗压强度试验报告
砂浆（试块）强度统计、评定记录
混凝土（试块）抗压强度试验报告
饰面砖黏结强度试验报告
后置埋件拉拔试验报告
钢结构焊接探伤报告
高强度螺栓抗滑移系数检测报告
钢结构防火涂料厚度检测报告
木结构胶缝试验报告
木结构构件力学性能试验报告
木结构防护剂试验报告
C7工程安全和功能检验记录
C7-1建筑与
结构
屋面淋（蓄）水试验记录
地下室防水效果检查记录
有防水要求的地面蓄水试验记录
幕墙及外窗性能检测报告
室内环境检测报告
C8
C8-6
掺合料试验报告
防水卷材试验报告
轻集料试验报告
预应力筋、钢绞线复验报告
预应力锚具、夹具和连接器复验报告
高强度螺栓连接副性能复验报告
幕墙用构件、组件复验报告

表3-2 水平角观测记录（方向观测法）仪器型号_____________日期________年_____月_____日天气__________观测者__________记录者__________测站目标水平度盘读数2c=左-（右+180°）盘左、盘右平均值2180）（右左归零方向值各测回归零方向平均值水平角值盘左盘右1 2 3 4 5 6 7 8 9°′″°′″″（0°00′26）″°′″°′″°′″0（1）A 0 00 00 179 59 25 -35 0 00 17 0 00 00 0 00 00105 06 18 B 105 01 00 285 01 03 -3 105 01 02 105 01 28 105 06 18180 54 21C 180 59 10 359 59 00 10 180 59 05 180 59 31 180 54 2173 59 21A 359 59 45 179 59 05 40 0 00 35 0 00 00 0 00 00（0 00 26）（90 01 10）0（2）A 90 01 02 270 01 00 2 90 01 01 0 00 00B 195 12 00 15 12 00 0 195 12 00 105 10 50C 270 50 00 90 50 00 0 270 50 00 180 48 50 A 90 01 40 270 01 00 40 90 01 20 0 00 00（90 01 10）表3-3 水平角观测记录（测回法）仪器型号_____________日期________年________月________日天气________观测者________记录者________测站目标竖盘位置水平读盘读数半测回角值一测回角值一测回角值备注°′″°′″°′″°′″O(1) A左0 00 0060 28 2560 28 3060 28 32B 60 28 25A右180 00 2560 28 35B 240 29 00O(2) A左90 00 5060 28 3060 28 35B 150 29 20A右170 01 2060 28 40B 330 30 00表3-3 竖直角观测记录仪器型号_____________日期________年________月________日天气________观测者________记录者________测站目标竖盘位置竖直读数半测回竖直角一测回竖直角备注°′″°′″°′″A B 盘左96 32 00 -6 32 00-6 32 11瞄准目标测杆底部盘右263 27 38 -6 32 22A C 盘左58 31 30 +31 28 30+31 28 37瞄准目标电线杆顶端盘右301 28 45 +31 28 45。

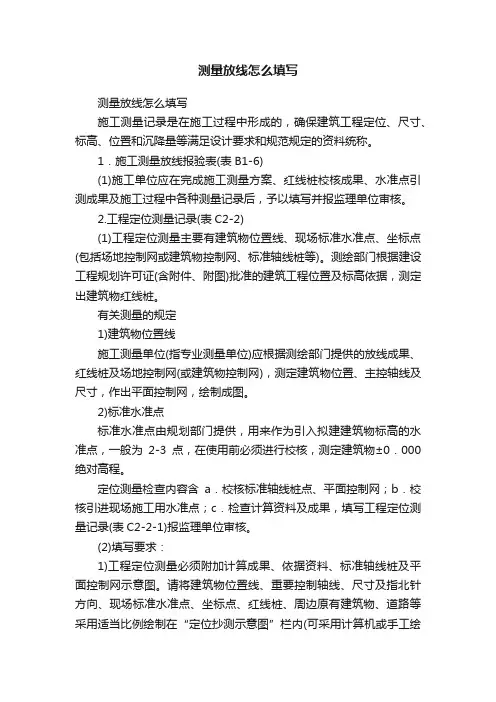

测量放线怎么填写测量放线怎么填写施工测量记录是在施工过程中形成的，确保建筑工程定位、尺寸、标高、位置和沉降量等满足设计要求和规范规定的资料统称。

1．施工测量放线报验表(表B1-6)(1)施工单位应在完成施工测量方案、红线桩校核成果、水准点引测成果及施工过程中各种测量记录后，予以填写并报监理单位审核。

2.工程定位测量记录(表C2-2)(1)工程定位测量主要有建筑物位置线、现场标准水准点、坐标点(包括场地控制网或建筑物控制网、标准轴线桩等)。

测绘部门根据建设工程规划许可证(含附件、附图)批准的建筑工程位置及标高依据，测定出建筑物红线桩。

有关测量的规定1)建筑物位置线施工测量单位(指专业测量单位)应根据测绘部门提供的放线成果、红线桩及场地控制网(或建筑物控制网)，测定建筑物位置、主控轴线及尺寸，作出平面控制网，绘制成图。

2)标准水准点标准水准点由规划部门提供，用来作为引入拟建建筑物标高的水准点，一般为2-3点，在使用前必须进行校核，测定建筑物±0．000绝对高程。

定位测量检查内容含a．校核标准轴线桩点、平面控制网；b．校核引进现场施工用水准点；c．检查计算资料及成果，填写工程定位测量记录(表C2-2-1)报监理单位审核。

(2)填写要求：1)工程定位测量必须附加计算成果、依据资料、标准轴线桩及平面控制网示意图。

请将建筑物位置线、重要控制轴线、尺寸及指北针方向、现场标准水准点、坐标点、红线桩、周边原有建筑物、道路等采用适当比例绘制在“定位抄测示意图”栏内(可采用计算机或手工绘制)。

2)工程定位测量记录填写要求：①工程名称与图纸标签栏内名称相一致。

②施测日期、复测日期按实际日期填写。

③平面坐标依据、高程依据是由测绘院或建设单位提供。

在填写时要写明点位编号，且与资料中的点位编号一致。

④使用仪器栏：应将经纬仪、．水准仪等仪器的名称、型号、出厂编号标注清楚。

⑤仪器应由法定检测单位校验，并附校验合格证复印件。
