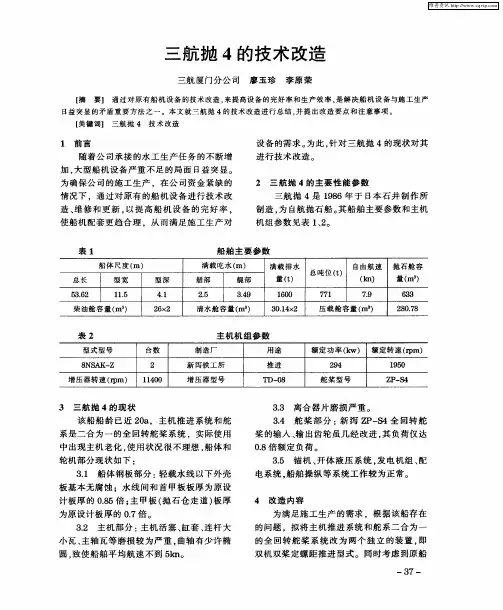

自航抛石船“三航抛4”的技术改造

洋山深水港（一期工程）东海大桥港桥连接段海堤工程抛石施工方案宁波交通工程建设集团有限公司洋山深水港海堤工程项目经理部二 O O 三年五月十五日水抛石施工方案东海大桥港桥连接段海堤工程位于大乌龟岛和颗珠山岛之间，轴线总长度1220m，石方抛填总量为2096030m3，其中：抛石护底（200～300kg）47748m3；抛石护底（100～200kg）17432m3；水抛棱体（600～800kg）316818m3；水抛棱体（300～500kg）14005m3；堤心石抛填（10～200kg）1700027m3（以上方量仍按旧图纸暂计，准确方量待新图纸明确后再计）。

由于由我公司施工的石方处在0.0m高程以下，故均采用施工船只水抛的方法进行施工。

一、原材料控制与材料计划本工程抛石分类较多，共有5种类型的石料（未包含护面块体下的块石垫层），在施工中必须按设计要求选取各种规格的石料进行投抛。

石料的选择在大乌龟山和颗珠山石料场进行，由葛洲坝集团公司、香港惠记集团公司将开采出的石料按设计块重要求分类，并用自卸汽车将块石运输到码头卸入我公司的液压对开驳船中。

根据施工进度的安排，块石材料的总用量及材料计划见附表二、施工流程见：图一施工流程图三、抛投分层及边线标记设立1、抛投分层根据该项目的特点和设计要求，在软基上施工，分层均衡投抛是确保地基稳定不受损、不扰动的关键性环节，对整个海堤能否按时形成是起到决定性作用的。

为此，在施工中必须严格掌握好第一层的抛石厚度和第二层的抛石时间及加荷厚度。

拟将全断面分为两层或三层进行抛投块石，施工时先抛投第一层，待第一层抛后地基基本固结稳定后（初定2个月时间）再加抛第二层，分层按以下方法进行：（1）堤心石以高程-4.0m为界，以下为第一层，以上为第二层；（2）外侧棱体以高程-9.0m为界，以下为第一层，以上为第二层；（3）内侧棱体、护底块石在第一层抛填时一次性抛投到设计高程要求；（4）堤心石上面的两侧水抛棱体在第二层施工时一次性抛填到设计要求的高程要求；（5）大乌龟山及颗珠山已经清淤的部分因持力层大部分已到基岩部位，只要分层均匀水抛至设计高程就可，对加荷速率不作重要控制，但对控制断面和排水板断面的交接过渡段施工必须严格控制均匀分层抬高。

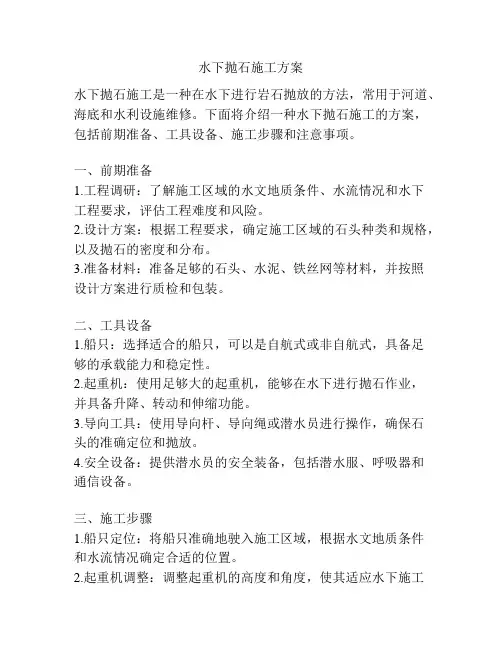

水下抛石施工方案水下抛石施工是一种在水下进行岩石抛放的方法，常用于河道、海底和水利设施维修。

下面将介绍一种水下抛石施工的方案，包括前期准备、工具设备、施工步骤和注意事项。

一、前期准备1.工程调研：了解施工区域的水文地质条件、水流情况和水下工程要求，评估工程难度和风险。

2.设计方案：根据工程要求，确定施工区域的石头种类和规格，以及抛石的密度和分布。

3.准备材料：准备足够的石头、水泥、铁丝网等材料，并按照设计方案进行质检和包装。

二、工具设备1.船只：选择适合的船只，可以是自航式或非自航式，具备足够的承载能力和稳定性。

2.起重机：使用足够大的起重机，能够在水下进行抛石作业，并具备升降、转动和伸缩功能。

3.导向工具：使用导向杆、导向绳或潜水员进行操作，确保石头的准确定位和抛放。

4.安全设备：提供潜水员的安全装备，包括潜水服、呼吸器和通信设备。

三、施工步骤1.船只定位：将船只准确地驶入施工区域，根据水文地质条件和水流情况确定合适的位置。

2.起重机调整：调整起重机的高度和角度，使其适应水下施工的要求，并确保稳定性和操作空间。

3.导向石塔：在起重机前端安装导向杆并固定，潜水员从水下操作，将石塔精确地指引到预定的位置。

4.抛石作业：潜水员在起重机的指导下，将预先准备的石头从船只上抛放到水下。

按照设计方案要求，逐个抛放并排列石头。

5.碎石回填：在抛石完成后，潜水员使用水泥和铁丝网将石头固定在水底，增加抗冲刷和稳定性。

6.完成作业：潜水员通过通信设备向地面人员汇报工作进展和完成情况，同时进行必要的清理和检查。

四、注意事项1.安全优先：潜水员必须穿着合适的潜水装备，并严格遵守作业规范和安全操作流程。

2.沟通协调：地面指挥人员和潜水员之间需要建立良好的沟通和协调机制，确保施工工作的顺利进行。

3.水文地质条件评估：在施工前充分了解水文地质条件和水流情况，评估施工风险，并采取相应的安全措施。

4.施工效率：根据实际情况灵活调整施工计划和方法，以提高施工效率和工作质量。

本科毕业（设计）论文抛石专项方案工程名称：长江南京以下12.5米深水航道一期工程通州沙整治建筑物工程I标段专业年级：09港口航道与海岸工程学号：090630202姓名：金倩云指导老师：丁晶王雪华康小燕评阅老师：欧阳峰二〇一三年四月中国目录一、编制说明 (1)1.1编制原则 (1)1.2编制依据 (1)二、工程概况 (3)2.1工程概况 (3)2.2自然条件 (4)2.3已有工程设施 (14)2.4施工条件 (17)三、工程特点及技术关键分析 (18)3.1工程特点分析 (18)3.2工程重点、难点分析 (19)3.3解决重点和难点问题的针对性措施 (20)四、工程结构型式 (24)4.1抛石施工特点 (24)4.2抛石工程结构 (24)4.3抛石工程量 (26)五、施工总体安排和总平面布置 (28)5.1施工总体安排 (28)5.2施工总平面布置 (31)六、主要分项工程的施工工艺及技术措施 (33)6.1工序间隔衔接 (33)6.2主要分项工程施工工艺 (33)七、质量保证措施 (45)7.1抛石施工工艺要点 (45)7.2原材料质量控制 (45)7.3技术交底和现场控制 (46)7.4抛填数量及断面尺寸的控制 (46)7.5抛石过程质量控制 (47)7.6深水区抛石施工保障措施 (47)7.7自检验收评定 (47)八、进度保证措施 (48)8.1工期计划合理性分析 (48)8.2人员保证 (48)8.3船机设备保障 (49)8.4材料物资保证 (49)九、施工组织体系 (50)9.1项目组织机构 (50)9.2主要部门职能 (51)十、安全生产、环保及文明施工措施 (55)10.1抛石施工安全措施 (55)10.2文明施工、环保措施 (56)参考文献 (58)致谢 (58)附表1：通州沙Ⅰ标坝体验收参数汇总表 (59)一、编制说明1.1编制原则（1）本着“百年大计，质量第一”的原则。

严格按照QES质量环境安全管理体系标准对工程进行质量管理，科学组织施工，严格控制各施工工序的施工质量，以高标准的工序质量来确保整体工程的施工质量。
