UPS计算书
UPS电源功率(VA)×延时时间(小时数)÷UPS电源启动直流=所需蓄电池安时数(AH)以MGE Galaxy 5000 60KVA延时约2小时为例我们来计算下:
注: MGE Galaxy 5000 60KVA的启动直流为:360V/384V/408V/432V可选，我们常用384V。

600000伏安×2小时÷384V=312.5AH
结果是需要312.5AH的UPS电池才能满足2小时的供电,但是普通蓄电池一般没有容量为312.5AH的一组32只(因为60kva的启动直流是384V,一般蓄电池大都为12V直
流,384V(UPS启动直流电压)÷12V(蓄电池直流电压)=32,所以以32只电池为一组)UPS蓄电池。

考虑到损耗，我们可以选择4组100AH电池来对其进行配置;其延时时间
为:4×100AH(蓄电池容量)×384V(UPS启动直流)÷600000V(UPS电源功率)=2.56小时。

电池单节重量：29KG
30KVA UPS 后备0.5小时电池配置
恒功率计算公式 W = (PL*2)÷(Vf*η)
W为所需电池的每单格功率，单位为watts/cell， W为放电至终止电压1.80V/cell的恒功率数据； PL为负载功率(=UPS额定容量*功率因数,功率因数常取0.8），单位为瓦（watts）；
Vf为电池组额定电压；
η为逆变效率；
单体放电功率 W =30000VA*0.8*2/(40*12V*0.94)=106W
12V电池单节放电功率 W =106W*6=638W
根据计算查GNB电池1.80V放电功率，单套30KVA UPS30分钟后备时间需配置要12V/65AH电池1组×40节，共计40节，满负载实际放电时间约为30分钟。

UPS计算方法
1、电源容量的选配
主控设备的功率统计如下：
数字硬盘监控记录主机：350W，6台，计2100W
显示器：120W，6台，计720W；
摄像机：平均2W，86只，计172W
监视器：150W，6台，计900W
矩阵主机：180W
以上设备功率总计：4072W。

这里4072W是有用功率，当有用功率转换成VA数时，还需考虑其功率因数COSφ。

一般COSφ的取值为0.65~0.7，则系统VA数为
4072÷0.7＝5817VA
根据公安部GA/T367-2001文件的要求，系统总的配电容量需为实际用电量的1.5倍，照此计算5817VA*1.5＝8726VA
因此，必须配8.8KVA以上的电源才能保证系统的供电，按照UPS的实际规格，我们配置了10KVA的UPS。

2、蓄电池的选配
根据公安部相关标准的要求，视频系统所配电源需保证系统在市电断电后1小时内能够正常运转。

我们仍以视频系统的电源为例来计算。

10KVA的电源输出电压标称值为240VDC。

故每组至少需配20块12V蓄电池，才能保证其输出电压为240V。

下面我们来计算需要的电池容量：
10000VAH/（12V*20块）＝41.7AH
因此，我们需选择65AH的电池来作为后备电池使用。

我们可以计算一下20块12V/65AH的电池在市电断电以后可以维持系统运行的时间：
12V*65AH*20块*0.7/4072W≈2.7小时
也就是说市电断电后本系统可以继续运行2个多小时，完全满足标准的要求。

值班人员可以利用这一段时间从容地进行必要的操作，而不致使硬盘中的数量因突然断电而丢失。

合集下载

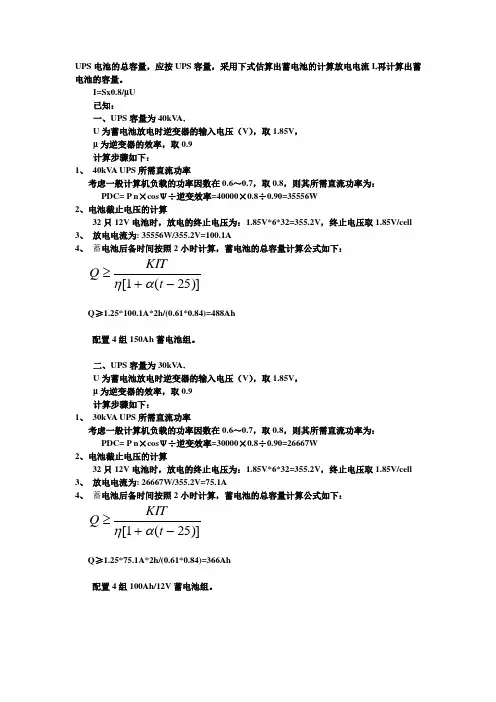

UPS电池的总容量
