Y型离心油泵选型报价Y型离心油泵设计工作原理三昌泵业

150S78A单级双吸中开离心清水泵-长沙三昌泵业概 述150S78A单级双吸中开离心清水泵更新换代的高效节能新产品，其适用范围比SA、SH更加广泛。

它采用国家标准规范设计，其系列化、标准化、通用化程度高，该型泵性能先进、运行平稳、安全可靠，在设计中采用新结构、新材质，可适用多种介质的输送。

150S78A单级双吸中开离心清水泵供输送清水或物理化学性质类似于水的液体。

150S78A单级双吸中开离心清水泵，广泛用于城市给排水、电站、工业流程系统的取水、加压、农田排灌及各种水利工程、石化工程。

150S78A单级双吸中开离心清水泵结构说明150S78A单级双吸中开离心清水泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。

检修时无需拆卸进出口水管及电动机。

从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）。

150S78A单级双吸中开离心清水泵的主要零件有；泵体、泵盖、叶轮、轴、双吸密封环、轴套等。

除轴的材料为优质碳钢外，其余主零件由铸铁、铸钢、不锈钢制成。

泵体与泵盖构成叶轮的工作室，在进出法兰上，装有安装真空表和压力表的管螺孔。

进出水法兰的下部，装有放水的管螺纹孔。

经过静平衡检验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。

叶轮的轴向力利用其叶片对称布置、两面进水达到平衡。

泵轴承为向心球轴承。

轴承装在轴承体内、安装在泵体两端，用黄油润滑。

双吸密封环用以减少水泵压力室的水漏回吸水室。

泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。

轴封为软填料密封（根据需要也可装机密封）。

为了防止空气进入泵内和冷却润滑密封腔，在填料之间装填料环，水泵工作时少量高压水，通过泵盖中开面上的梯形凹槽流入填料腔，起水封作用。

150S78A单级双吸中开离心清水泵材质说明150S78A单级双吸中开离心清水泵的材料可为铜、铸铁、球铁、316不锈钢、416；7锈钢、双向钢、哈氏合金、蒙耐合金，钛合金及20号合金等材料。

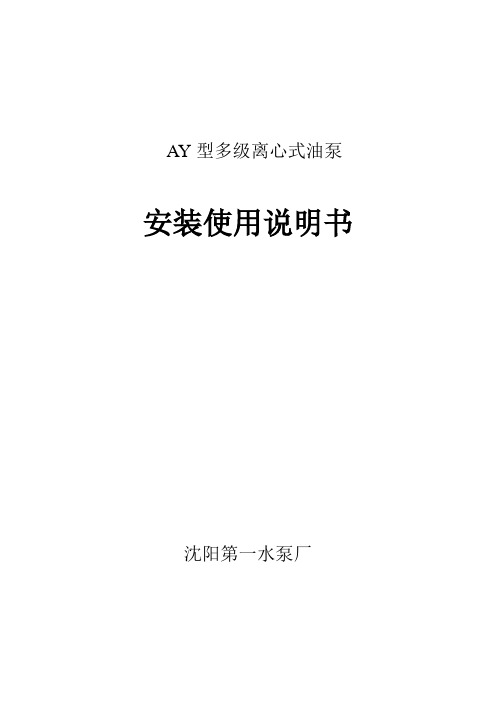

AY型多级离心式油泵安装使用说明书沈阳第一水泵厂目录一、用途 3二、型号说明 3三、结构说明 3四、冷却和密封系统 4五、安装说明 6六、检修周期与检修内容7七、使用维护须知8一、用途AY型离心油泵系列，是在老Y 型油泵系列的基础上进行改造并重新设计的，它是为满足现代化建设的需要，尽快地适应以节能为中心的设备更新换代而发展的新产品。

AY型离心油泵用在石油精制、石油化工和化学工业及其它地方的输送不含固体颗粒的石油及其产品。

性能范围：流量：（Q） 6.25—180m3/h扬程:（H）105---657 m介质温度：（T）0---300℃二、型号说明40 AY ----35 ×12级数单级扬程35 m离心式油泵吸入法兰通径40 mm三、结构说明该泵为卧式节段多级离心泵，吸入口、吐出口均垂直向上，泵体被支承在轴心线的水平面上。

1、定子部分：主要由轴承部件、吸入段、吐出段、导叶、末级导叶、托架等零件组成。

采用穿杠和螺栓，将其紧固在一起，整个定子部分通过吸入段、吐出段外缘水平中心方向翅膀座落在泵的支架上，泵支架要安置在泵座上，为了限制泵体热膨胀变形、位移，在驱动端吸入段的支承架结合面上左右各有一枚垂直泵轴线的定位销钉，防止泵体热膨胀向驱动端方向位移。

而在非驱动端吐出段的支承同支架结合面上开有平行于泵轴线的导向槽，限制泵体的热膨胀位移只能沿着轴线方向向非驱动端方向移动，吸入段同吐出段间有泵罩围在外面，电机、联轴器、泵共同安放在同一底座上，出厂前合装后包装出厂。

2、转子部分：主要由轴承、叶轮、平衡盘、密封轴套等件组成。

3、轴承部分：轴承结合部是转子的支承部分40AY、50AY采用滚动轴承，65AY、80AY、100AY、150AY采用滑动轴承并配有止推球轴承，轴承一律用甩油环稀油自润滑，并且水冷却。

4、密封部分：叶轮级间密封：吸入段、中段、导叶、叶轮均采用可更换的口环进行间隙密封。

轴封密封：根据用户要求可选用填料密封或机械密封。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

自吸式离心油泵泵是根据G内外有关技术资料经消化、吸收、改进后研制而成的新产品，自吸式离心油泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃-80℃，如改用耐腐蚀机械密封和不锈钢材质还可适用于化工、制药、酿造、电镀、印染、造纸、电力矿山等，是一种高效节能油泵。

关于CYZ-A自吸式离心油泵的工作原理和结构图，相信大家也想知道。

所以今天上海沈泉自吸泵厂家就为大家简单的来讲解一下。

自吸式离心油泵的工作原理：自吸式离心油泵所以能把水送出去是由于离心力的作用。

水泵在工作前，泵体和进水管必须灌满水形成真空状态，当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。

水原的水在大气压力(或水压)的作用下通过管网压到了进水管内。

这样循环不已，就可以实现连续抽水。

在此值得一提的是：自吸式离心油泵启动前一定要向泵壳内充满水以后，方可启动，否则将造成泵体发热，震动，出水量减少，对水泵造成损坏 (简称“气蚀”)造成设备事故。

自吸式离心泵结构图：1、联轴器2、泵轴3、轴承4、机械密封5、轴承体6、泵壳7、出口座8、进口座9、前密封环10、叶轮11、后盖12、挡水圈13、加液孔14、回液孔好了，以上就是关于自吸式离心油泵的工作原理及结构图的知识内容，希望能够对大家有所帮助。

若是大家还想了解更多相关泵类知识，可持续关注本站。

沈泉将会为大家时时更新更多相关知识内容。

ay 型离心泵系列AY 型离心泵系列，是在老Y 型离心油泵系列的基础上进行改造并重新设计的。

它是为满足现代化建设的需要，尽快地适应以节能为中心的设备更新换代而发展的新产品。

AY 型离心泵用途1、轴承体部件将原35，50，60轴承体分别用45，55，70轴承体，提高了可靠性。

2、水力过流部位采用了高效节能泵的水力模型，平均比老Y 型油泵的效率高5—8%。

3、为保持继承性，AY 型油泵的结构型式、安装尺寸、性能参数范围保持与Y 型油泵相同，便于老装置更新改造。

4、零部件通用化程度高，通标件为几个系列产品共用。

5、选材精炼，主体以Ⅱ、Ⅲ类材料为主，轴承体等零部件增加为铸钢、铸铁两种，为寒冷地区、露冷地区、露天使用、船用提供了有利条件。

6、轴承有空气冷、风扇冷、水冷三种，根据泵的不同使用温度选用。

其中风扇冷尤为适宜和于缺水或水质差的地区。

AY 型离心泵型号意义 流量Q ：2.5～300m3/h 扬程H ：30～330m 温度T ： -20℃～+300℃型号流量 Qm 3/h 扬程 Hm 转速n r/min 效率 FACE="宋体" η%汽蚀余量m轴功率 Pa KW配带电机泵重 kg附注型号功率 KW40AY40>×2 6.25 80 2950 31 2.7 4.4 YB132S2-2 7.5 16340AY40×2A 5.85 70 2950 31 2.7 3.6 YB132S1-2 5.5 40AY40×2B 5.4 60 2950 31 2.5 2.85 YB112M-2 4 40AY40×2C 4.9 50 2950 31 2.5 2.17 YB100L-2350AY60 12.5 70 2950 42 2.9 5.67 YB132S2-2 7.5 130 50AY60A11.2 53 2950392.9 4.1 YB132S1-2 5.550AY60B 9.9 39 2950 37 2.8 2.8 YB112M-2 4 50AY60×2 12.5 120 2950 37 2 11 YB160M2-2 15 210 50AY60×2A 12 105 2950 36 2 9.5 YB160M2-2 15 50AY60×2B 11 90 2950 35 1.9 7.7 YB160M1-2 15 50AY60×2C 10 76 2950 35 1.76YB160M1-2 1117065AY60 25 60 2950 56 3.1 7.3 YB160M1-2 11 65AY60A 22.5 49 2950 54 2.8 5.6 YB132S2-2 7.5 65AY60B 20 37.5 2950 52 2.5 3.9 YB132S1-2 5.5 65AY100 25 110 2950 47 3 15.9 YB180M-2 22 19065AY100A 23 92 2950 46 2.9 12.5 YB160L-2 18.5 65AY100B 21 73 2950 44 39.5 YB160M2-2 15 65AY100×2 25 205 2950 49 2.8 29.1 YB225M-2 45 65AY100×2A 23 178 2950 47 2.7 23.7 YB200L2-2 37 310 65AY100×2B 22 154 2950 46 2.7 20.1 YB200L1-2 30 65AY100×2C 20 130 2950 45 2.6 15.7 YB180M-2 22 80AY60 50 60 2950 62 3.2 13.2 YB160L-2 18.5 20080AY60A 45 49 2950 61 3 9.9YB160L-215 80AY60B 40 38 2950 60 36.9 YB160M1-2 1180AY100 50 104 2950 59 3.1 24YB200L2-2 37220 80AY100A 45 85 2950 56 3 18.6 YB200L1-2 30 80AY100B 40 76 2950 54 2.9 15.3 YB180M-2 22 80AY100×2 50 200 2950 57 3.6 47.8 YB280S-2 75 38080AY100×2A 47 175 2950 55 3.5 40.7 YB250M-2 55 80AY100×2B 43 153 2950 53 3.3 33.8 YB225M-2 45 80AY100×2C 40 125 2950 51 3.3 26.7 YB200L2-2 37 100AY60 100 63 2950 72 4 23.8 YB200L2-2 37 220 100AY60A 90 49 2950 71 3.8 16.9 YB200L1-2 30 100AY60B 79 38 2950 67 3.5 12.2 YB160L-2 18.5 100AY120 100 123 2950 66 4.3 50.6 YB280S-2 75 320100AY120A 93 108 2950 62 4 44.1 YB280S-2 75 100AY120B 85 94 2950 62 3.8 35.5 YB250M-2 55 100AY120C79 75 2950593.6 27.5 YB200L2-2 37100AY120×2 100 240 2950 61 4.5 107.2 YB315M2-2 160 500 高压电机也可100AY120×2A 93 205 2950 60 4.3 86.6 YB315M1-2 132 500 100AY120×2B 86 178 2950 59 4.2 70.7 YB315S-2 110 500 100AY120×2C 79 150 2950 58 4.1 55.7 YB280S-2 75 500 150AY75 180 80 2950 75 3.9 52.3 YB250M-2 75 290 150AY75A 160 66 2950 74 3.8 38.9 YB200L2-2 55 290 150AY75B 145 46 2950 73 3.6 24.9 YB315M2-2 37 290 150AY150 180 157 2950 69 3.6 111.6 YB315M1-2 160 600 150AY150A 168 137 2950 68 3.3 92.2 YB315M1-2 132 600 150AY150B 155 116 2950 67 3.2 73.1 YB315S-2 110 600 150AY150C 140 94 2950 65 3.1 55.5 YB280S-2 75 550 150AY150×2 180 300 2950 67 3.6 219.5 YB355L-2 315 1500 150AY150×2A 167 258 2950 65 3 180.5 YB355S4-2 250 1500 150AY150×2B 155 222 2950 62 2.9 151.5 YB355S3-2 220 1500 150AY150×2C 140 181 2950 60 5.5 115 YB315M2-2 160 1500 200AY75 300 75 2950 79 5.5 77.6 YB315S-2 110 275 200AY75A 260 60 2950 78 5.5 54.5 YB280S-2 75 275 200AY75B 225 45 2950 77 5.5 35.8 YB250M-2 55 275200AY150 300 150 2950 76 4.5 161 YB355S3-2 220 620 高压电机也可200AY150A 270 137 2950 75 4.2 132 YB355S1-2 185 620200AY150B 243 127 2950 73 3.8 115.1 YB315M2-2 160 620200AY150C 219 112 2950 72 3.5 92.8 YB315M1-2 132 620200AY150×2 300 300 2950 74 5.5 331.2 YB450M1-2 450 1400 6000V 200AY150×2A 287 270 2950 73 5.4 289 YB450S3-2 400 1400 6000V 200AY150×2B 270 239 2950 72 5.2 244 YB450S2-2 355 1400 6000V 200AY150×2C 247 195 2950 70 5.0 187.4 YB355S4-2 250 1400 6000V250AYS80 500 80 2950 82 6.5 132.8 YB355S1-2 185 450 高压电机也可250AYS80A 440 62 2950 81 6.5 91.7 YB280M-2 132 450 250AYS80B 370 44 2950 80 6.5 55.4 YB280M-2 90 450250AYS150 500 153 2950 79 4.8 264 YB450S1-2 315 1500 6000V 250AYS150A 472 136 2950 78 4.6 224 YB355M-2 280 1500 高压电机也可 250AYS150B 444 119 2950 77 4.2 187 YB355S4-2 250 1500 高压电机也可 250AYS150C 400 96 2950 76 4138 YB355S1-2 185 1500高压电机也可250AYS150×2 500 303 2950 79 4.8 522 JBO710M2-2 630 2500 6000V 250AYS150×2A 472 272 2950 79 4.5 443 JBO710S2-2 560 2500 6000V 250AYS150×2B 444 230 2950 78 4.3 357 YB450S3-2 200 2500 6000V 250AYS150×2C 400 190 2950774269 YB450S1-2 315 2500 6000V。

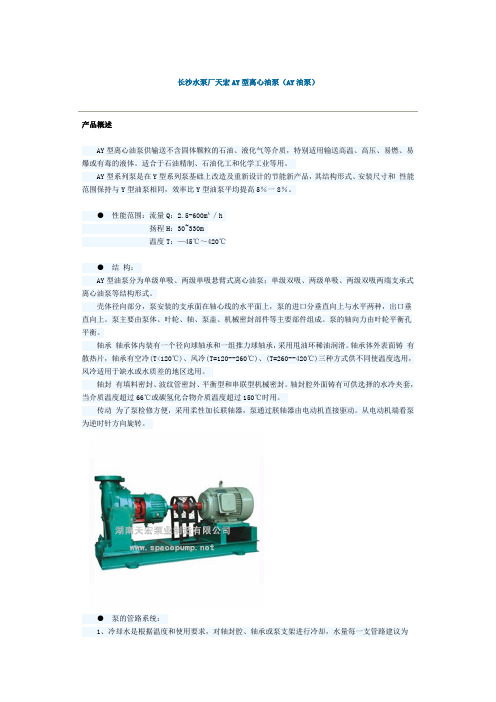

长沙水泵厂天宏AY型离心油泵（AY油泵）产品概述AY型离心油泵供输送不含固体颗粒的石油、液化气等介质，特别适用输送高温、高压、易燃、易爆或有毒的液体。

适合于石油精制、石油化工和化学工业等用。

AY型系列泵是在Y型系列泵基础上改造及重新设计的节能新产品，其结构形式、安装尺寸和性能范围保持与Y型油泵相同，效率比Y型油泵平均提高5％一8％。

●性能范围：流量Q：2.5-600m³／h扬程H：30~330m温度T：—45℃～420℃●结构：AY型油泵分为单级单吸、两级单吸悬臂式离心油泵；单级双吸、两级单吸、两级双吸两端支承式离心油泵等结构形式。

壳体径向部分，泵安装的支承面在轴心线的水平面上，泵的进口分垂直向上与水平两种，出口垂直向上。

泵主要由泵体、叶轮、轴、泵盖、机械密封部件等主要部件组成。

泵的轴向力由叶轮平衡孔平衡。

轴承轴承体内装有一个径向球轴承和一组推力球轴承，采用甩油环稀油润滑。

轴承体外表面铸有散热片，轴承有空冷(T<120℃)、风冷(T=120--260℃)、(T=260--420℃)三种方式供不同使温度选用，风冷适用于缺水或水质差的地区选用。

轴封有填料密封、波纹管密封、平衡型和串联型机械密封。

轴封腔外面铸有可供选择的水冷夹套，当介质温度超过66℃或碳氢化合物介质温度超过150℃时用。

传动为了泵检修方便，采用柔性加长联轴器，泵通过朕轴器由电动机直接驱动。

从电动机端看泵为逆时针方向旋转。

●泵的管路系统：1、冷却水是根据温度和使用要求，对轴封腔、轴承或泵支架进行冷却，水量每一支管路建议为0.2—0．7m³／h，其压力为0．2—0．3MPa。

2．密封冲洗是根据泵输送介质及其温度、压力等工作条件不同而不同的，每个泵腔的封液量见下页，内供或外供均可。

●过流部件材质：T≤120℃时选用普通铸铁T=120℃-260℃时选用铸钢T=260℃-420℃时选用不锈钢●型号说明：例：250AYSⅢ150x2c250—-泵进水口口径(mm)A—泵第一次改造y--离心油泵S--第一级叶轮为双吸，单吸叶轮无S标识Ⅲ一过流部位零件材料代号150--泵单级扬程(m)2--水泵级数，总扬程为150x2=300mC--叶轮第三次切割数(A、B、C…)。

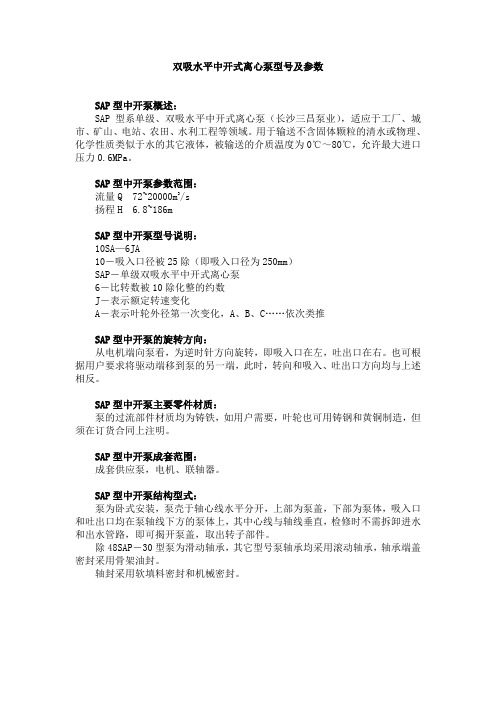

双吸水平中开式离心泵型号及参数
SAP型中开泵概述：
SAP型系单级、双吸水平中开式离心泵（长沙三昌泵业），适应于工厂、城市、矿山、电站、农田、水利工程等领域。

用于输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许最大进口压力0.6MPa。

SAP型中开泵参数范围：
流量Q 72~20000m3/s
扬程H 6.8~186m
SAP型中开泵型号说明：
10SA—6JA
10－吸入口径被25除（即吸入口径为250mm）
SAP－单级双吸水平中开式离心泵
6－比转数被10除化整的约数
J－表示额定转速变化
A－表示叶轮外径第一次变化，A、B、C……依次类推
SAP型中开泵的旋转方向：
从电机端向泵看，为逆时针方向旋转，即吸入口在左，吐出口在右。

也可根据用户要求将驱动端移到泵的另一端，此时，转向和吸入、吐出口方向均与上述相反。

SAP型中开泵主要零件材质：
泵的过流部件材质均为铸铁，如用户需要，叶轮也可用铸钢和黄铜制造，但须在订货合同上注明。

SAP型中开泵成套范围：
成套供应泵，电机、联轴器。

SAP型中开泵结构型式：
泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为泵体，吸入口和吐出口均在泵轴线下方的泵体上，其中心线与轴线垂直，检修时不需拆卸进水和出水管路，即可揭开泵盖，取出转子部件。

除48SAP－30型泵为滑动轴承，其它型号泵轴承均采用滚动轴承，轴承端盖密封采用骨架油封。

轴封采用软填料密封和机械密封。

DF型单吸多级节段式耐腐蚀离心水泵DF型多级耐腐蚀离心泵概述：DF型泵为单吸、多级、节段式耐腐蚀离心泵，适用于输送不含固体颗粒的耐腐蚀液体。

输送介质温度为－20℃~105℃，允许进口压力为0.6MPa。

DF型多级耐腐蚀离心泵参数范围：流量Q 2～336m3/s扬程H 84～666mDF型多级耐腐蚀离心泵型号说明：DF25－50×5“DF”－表示单吸、多级、节段式耐腐蚀离心泵。

“25”－表示泵的流量(m3/h)。

“50”－表示泵单级扬程（m）。

“5”－表示级数。

DF型多级耐腐蚀离心泵结构型式：DF型泵为卧式安装。

除DF155-30型泵的入口方向为水平外，其余泵的吸入口垂直向上。

所有DF型泵的吐出方向垂直向上。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除DF85-67型泵采用滑动轴承稀油润滑，DF155-67型泵采用滚动轴承稀油润滑外，其余采用滚动轴承，油脂润滑。

泵轴向力除DF3-40Ⅱ型泵采用叶轮对称布置的方式来平衡外，其余均采用平衡盘机构来平衡。

DF型多级耐腐蚀离心泵旋转方向：泵的转向从原动机端看为顺时针旋转。

DF型多级耐腐蚀离心泵主要零件材质：泵的过流部件材质有铸钢和铸不锈钢两类，订货时应根据输送介质的名称、浓度、进口压力、使用温度、对材质的腐蚀程度，合理选用泵的材质、密封型式和泵的结构。

DF型多级耐腐蚀离心泵成套范围：泵与电机、底座配套供应，可配公用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

参数型号流量Q 扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mmkgDF40Ⅱ×3 2340.560.831.11118.2114.6110.42985.65.867.5Y132S2-211.516202.32.52.71804040135DF40Ⅱ×4 2340.560.831.11157.6152.8147.82987.57.8811Y160M1-211.516202.32.52.71804040152DF40Ⅱ×5 2340.560.831.111971911842989.49.71015Y160M2-211.516202.32.52.71804040168DF40Ⅱ×6 2340.560.831.11236.4229.2220.829811.311.71215Y160M2-211.516202.32.52.71804040185DF40Ⅱ×7 2340.560.831.11275.8267.4257.629813.213.61418.5Y160L-211.516202.32.52.71804040201DF40Ⅱ×8 2340.560.831.11315.2305.6294.429815.115.51618.5Y160L-211.516202.32.52.71804040218DF40ⅡG ×3 2340.560.831.11133.5130.51262986.16.46.711Y160M1-21216.520.52.32.52.71804040135DF40ⅡG ×4 2340.560.831.111781741682988.18.68.911Y160M1-21216.520.52.32.52.71804040152DF40ⅡG ×5 2340.560.831.11222.5217.521029810.210.711.215Y160M2-21216.520.52.32.52.71804040168DF40ⅡG ×6 2340.560.831.1126726125229812.212.813.418.5Y160L-21216.520.52.32.52.71804040185DF40ⅡG ×7 2340.560.831.11311.5304.529429814.21515.618.5Y160L-21216.520.52.32.52.71804040201DF40ⅡG ×8 2340.560.831.1135634833629816.317.217.822Y180M-21216.520.52.32.52.71804040218DF25-50×3 1525284.166.947.7815014414129816.719.621.530Y200L1-236.650502.42.72.8196808027参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDF25-50×4 1525284.166.947.7820019218829822.326.128.737Y200L2-236.650502.42.72.81968080295DF25-50×5 1525284.166.947.7825024023529827.832.635.845Y225M-236.650502.42.72.81968080315DF25-50×6 1525284.166.947.7830028828229833.439.24355Y250M-236.650502.42.72.8196808034DF25-50×7 1525284.166.947.783503363292983945.750.255Y250M-236.650502.42.72.8196808036DF25-50×8 1525284.166.947.7840038437629844.652.357.475 Y280S-236.650502.42.72.81968080385DF25-50×9 1525284.166.947.7845043242329850.158.864.575 Y280S-236.650502.42.72.81968080405DF25-50×10 1525284.166.947.7850048047029855.765.371.790Y280M-236.650502.42.72.8196808043DF25-50×11 1525284.166.947.7855052851729861.371.878.990Y280M-236.650502.42.72.8196808045DF25-50×12 1525284.166.947.7860057656429866.978.48611Y315S-236.650502.42.72.8196808047DF46-50×3 2846507.7812.813.9166.514413829825.430.131.937Y200L2-25050592.52.83208808027DF46-50×4 2846507.7812.813.922219218429833.940.142.545Y225M-25050592.52.832088080295DF46-50×5 2846507.7812.813.9277.524023029842.350.153.175 Y280S-25050592.52.832088080315DF46-50×6 2846507.7812.813.933328827629850.860.163.775 Y280S-25050592.52.83208808034参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mmkgDF46-50×7 2846507.7812.813.9388.533632229859.370.274.390Y280M-25050592.52.83208808036DF46-50×8 2846507.7812.813.944438436829867.780.284.990Y280M-25050592.52.832088080385DF46-50×9 2846507.7812.813.9499.543241429876.290.295.511Y315M1-25050592.52.832088080405DF46-50×10 2846507.7812.813.955548046029884.7100.2106.2132Y315M1-25050592.52.83208808043DF46-50×11 2846507.7812.813.961052850629893.1110.3116.8132Y315M1-25050592.52.83208808045DF46-50×12 2846507.7812.813.9666576552298101.6120.3127.4132Y315M1-25050592.52.832088080475DF80-30×3 2540506.9411.113.994.579.561.529811.713.514.418.5Y160L-2556458344.51628080165DF80-30×4 2540506.9411.113.91261068229815.61819.322Y180M-2556458344.5162808018DF80-30×5 2540506.9411.113.9157.5132.5102.529819.522.62430Y200L1-2556458344.51628080195DF80-30×6 2540506.9411.113.918915912329823.42728.937Y200L2-2556458344.5162808021DF80-30×7 2540506.9411.113.9220.5185.5143.529827.331.633.745Y225M-2556458344.51628080225DF80-30×8 2540506.9411.113.925221216429831.236.148.255Y250M-2556458344.5162808024DF80-30×9 2540506.9411.113.9283.5238.5184.529835.140.643.355Y250M-2556458344.51628080255参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mmkgDF80-30×10 2540506.9411.113.93152652052983945.148.555Y250M-2556458344.51628080270DF85-67×3 558510015.323.627.8210186169.529861.769.575.990Y280M-2516260.83.344.42351515846DF85-67×4 558510015.323.627.828024822629882.292.6101.211Y315S-2516260.83.344.42351515964DF85-67×5 558510015.323.627.8350310282.5298102.8115.8126.616Y315M2-2516260.83.344.423515151126DF85-67×6 558510015.323.627.8420372339298123.4138.9151.916Y315M2-2516260.83.344.423515151434DF85-67×7 558510015.323.627.8490434395.5298143.9162.1177.222Y355-2516260.83.344.423515151556DF85-67×8 558510015.323.627.8560496452298164.2185.220222Y355-2516260.83.344.42351515184DF85-67×9 558510015.323.627.8630558508.5298185.5208.4227.825Y355-2516260.83.344.42351515184DF155-67×3 9515518526.443.151.3228186165298101.7120.813616Y315L1-25865612.34.25.42381515722DF155-67×4 9515518526.443.151.3304248220298135.6161181.4185Y315M-25865612.34.25.42381515778DF155-67×5 9515518526.443.151.3380310275298169.5201.3226.725Y355M-25865612.34.25.42381515834DF155-67×6 9515518526.443.151.3456372330298203.4241.6272.128Y315L-25865612.34.25.42381515890DF155-67×7 9515518526.443.151.3532434385298237.3281.8317.9355Y315M-25865612.34.25.42381515946参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mmkgDF155-67×8 9515518526.443.151.3608496440298271.2322.1362.840Y355-25865612.34.25.42381515946DF155-67×9 9515518526.443.151.3684558495298305.1362.4408.145Y400-25865612.34.55.423815151058DF155-30×3 11915519033.143.152.898.192.18414843.150.458.175 Y280S-474777533.74.93051515540DF155-30×4 11915519033.143.152.8130.8122.811214857.467.277.490Y280S-M-474777533.74.93051515620DF155-30×5 11915519033.143.152.8163.5152.514014871.88496.811Y315S-474777533.74.93051515690DF155-30×6 11915519033.143.152.8196.2184.216814886.1100.8116.2132Y315M1-474777533.74.93051515770DF155-30×7 11915519033.143.152.8228.9214.9196148100.5117.6135.516Y315L1-474777533.74.93051515850DF155-30×8 11915519033.143.152.8261.6245.6224148114.8134.4154.916Y315L1-474777533.74.93051515930DF155-67×9 11915519033.143.152.8294.3276.3252148129.2151.2174.220Y355M-474777533.74.93051515101DF155-30×10 11915519033.143.152.8327307280148143.5168.5193.620Y315S2-474777533.74.93051515109DF280-43×3 16828033646.777.893.314112911414893.6127.814116Y315M2-469777434.56.13602020930DF280-43×4 16828033646.777.893.3188172152148124.8170.418822Y315M1-469777434.56.13602020104DF280-43×5 16828033646.777.893.323521519014815621323525Y315M2-469777434.56.13602020115参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mmkgDF280-43×6 16828033646.777.893.3282258228148187.2255.6282315Y355l2-469777434.56.13602020126DF280-43×7 16828033646.777.893.3329301266148218.4298.2329355Y400-469777434.56.13602020137DF280-43×8 16828033646.777.893.3376344304148249.6340.837640Y400-469777434.56.13602020148DF280-43×9 16828033646.777.893.3423387342148280.8383.442345Y400-469777434.56.13602020159。

40AY40×2ay型多级离心油泵型号/参数：40AY40×2流量：6.25m3/h 、 L/s扬程：80m转速：2950r/min轴功率：4.4kw配带电动机：7.5效率：YB132S2-2%汽蚀量：31m叶轮直径：2.7mm进出口径：mm出口口径：mm泵的重量：163kg40AY40×2 ay型多级离心油泵参考图长沙中联泵业有限公司是一家专业生产40AY40×2ay型多级离心油泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。

公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。

公司技术力量十分雄厚，能够自行开发、设计、研制生产各系列水泵产品，并与国内有关大专院校、科研所建立了技术信息使用关系。

公司建立有经省水力机械检测质量管理保证体系，并已通过了ISO9001：2000国际质量保证体系。

公司设有模具车间、铸造车间、大泵机加工车间;中、小泵机加工车间、装配车间、准备车间，具有强大的制造能力。

公司生产制造大型电站循环泵，大型电站冷凝泵、石油化工泵、多级泵、污水泵泥浆泵、自平衡多级泵、单级双吸中开泵、单级单吸离心泵等系列产品。

其中主营产品有多级泵、单级离心泵、不锈钢多级泵、油泵、卧式多级泵、双吸中开泵、自平衡多级泵、化工泵等。

我公司的产品畅销全国各地服务领域，遍及能源、矿山、冶金、石油、化工、建材、轻纺、食品、船舶、城市建设、海洋开发及大型家田排灌、国防建设。

并且在全国各地拥有销售网点，公司总部设立的了完善周到的销售与服务体系，以保证用户的各方面利益。

了解更多关于40AY40×2 ay型多级离心油泵信息请咨询长沙中联泵业有限公司！。

油泵的水泵型号及技术参数AY型离心油泵：流量Q 6.25～500m3/h 扬程H 60～300m AY型系列离心油泵可用在石油精致、石油化工和化学工业及其它输送不含固体颗粒的石油、液化石油气等介质。

DY型多级离心泵：流量Q 10～540m3/s 扬程H 87～690m DY型单吸多级离心输油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。

允许进口压力0.6MPa。

YZ型自吸油泵：本单位生产的YZ型自吸油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品，国内空白独一无二，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃～140℃，如输送化工液体可改用耐腐蚀机械密封。

YZ自吸油泵性能参数：流量4~400m3/h 扬程12~80m产品特点：1. 该泵属自吸离心油泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。

管路中不需底阀，工作前只需保证泵体内储有定量引油即可。

用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。

2. 该泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。

IY型单级单吸离心油泵：流量Q 6.3~200m3/h 扬程H 8~125m IY型单级单吸离心油泵，适用于输送不含固体颗粒，粘度小于120厘沲的无腐蚀油类和石油产品，输送液体温度－20℃～80℃，允许进口压力0.6Mpa。

ZY型自平衡多级离心油泵：流量Q 10～540m3/s 扬程H 87～690m ZY自平衡多级离心油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。

ay 型多级离心泵AY 型单、两级离心泵(离心油泵|离心泵)系列,是在老Y 型油泵系列的基础上进行改造并重新设计的。

它是为满足现代化建设的需要，尽快地适应以节能为中心的设备更新换代而发展的新产品。

AY 型多级离心泵型号意义 流量Q ：2.5～300m3/h 扬程H ：30～330m 温度T ： -20℃～+300℃ AY 型多级离心泵型号参数：型号流量 Qm3/h 扬程 Hm 转速nr/min效率 FACE="宋体" η % 汽蚀余量 m 轴功率 Pa KW配带电机泵重 kg附注型号功率 KW40AY40>×2 6.25 80 2950 31 2.7 4.4 YB132S2-2 7.5 16340AY40×2A 5.85 70 2950 31 2.73.6 YB132S1-2 5.540AY40×2B 5.4 60 2950 31 2.5 2.85 YB112M-2 4 40AY40×2C 4.9 50 2950 31 2.5 2.17 YB100L-2 350AY60 12.5 70 2950 42 2.9 5.67 YB132S2-2 7.5130 50AY60A 11.2 53 2950 39 2.9 4.1 YB132S1-2 5.5 50AY60B 9.9 39 2950 37 2.8 2.8YB112M-2450AY60×2 12.5 120 2950 37 2 11 YB160M2-2 15 210 50AY60×2A 12 105 2950 36 2 9.5 YB160M2-2 15 50AY60×2B 11 90 2950 35 1.9 7.7 YB160M1-2 15 50AY60×2C 10 76 2950 35 1.7 6YB160M1-2 11 17065AY60 25 60 2950 56 3.1 7.3 YB160M1-2 11 65AY60A 22.5 49 2950 54 2.8 5.6 YB132S2-2 7.5 65AY60B 20 37.5 2950 52 2.5 3.9 YB132S1-2 5.565AY100 25 110 2950 47 315.9 YB180M-2 2219065AY100A23 92 2950462.9 12.5 YB160L-2 18.565AY100B 21 73 2950 44 3 9.5 YB160M2-2 15 65AY100×2 25 205 2950 49 2.8 29.1 YB225M-2 45 65AY100×2A 23 178 2950 47 2.7 23.7 YB200L2-2 37 310 65AY100×2B 22 154 2950 46 2.7 20.1 YB200L1-2 30 65AY100×2C 20 130 2950 45 2.6 15.7 YB180M-2 22 80AY60 50 60 2950 62 3.2 13.2 YB160L-2 18.5 20080AY60A 45 49 2950 61 3 9.9 YB160L-215 80AY60B 40 38 2950 60 3 6.9 YB160M1-2 1180AY100 50 104 2950 59 3.1 24YB200L2-2 3722080AY100A 45 85 2950 56 318.6 YB200L1-2 30 80AY100B 40 76 2950 54 2.9 15.3 YB180M-2 22 80AY100×2 50 200 2950 57 3.6 47.8 YB280S-2 7538080AY100×2A 47 175 2950 55 3.5 40.7 YB250M-2 55 80AY100×2B 43 153 2950 53 3.3 33.8 YB225M-2 45 80AY100×2C 40 125 2950 51 3.3 26.7 YB200L2-2 37 100AY60 100 63 2950 72 423.8 YB200L2-2 37 220 100AY60A 90 49 2950 71 3.8 16.9 YB200L1-2 30 100AY60B 79 38 2950 67 3.5 12.2 YB160L-2 18.5 100AY120 100 123 2950 66 4.3 50.6 YB280S-2 75 320100AY120A 93 108 2950 62 444.1 YB280S-275100AY120B 85 94 2950 62 3.8 35.5 YB250M-2 55 100AY120C79 75 295059 3.6 27.5 YB200L2-2 37100AY120×2 100 240 2950 61 4.5 107.2 YB315M2-2 160 500 高压电机也可 100AY120×2A 93 205 2950 60 4.3 86.6 YB315M1-2 132 500 100AY120×2B 86 178 2950 59 4.2 70.7 YB315S-2 110 500 100AY120×2C 79 150 2950 58 4.1 55.7 YB280S-275 500150AY75 180 80 2950 75 3.9 52.3 YB250M-2 75 290 150AY75A 160 66 2950 74 3.8 38.9 YB200L2-2 55 290 150AY75B 145 46 2950 73 3.6 24.9 YB315M2-2 37 290 150AY150 180 157 2950 69 3.6 111.6 YB315M1-2 160 600 150AY150A168 137 2950683.3 92.2 YB315M1-2 132 600150AY150B 155 116 2950 67 3.2 73.1 YB315S-2 110 600 150AY150C 140 94 2950 65 3.1 55.5 YB280S-2 75 550 150AY150×2 180 300 2950 67 3.6 219.5 YB355L-2 315 1500 150AY150×2A 167 258 2950 65 3 180.5 YB355S4-2 250 1500 150AY150×2B 155 222 2950 62 2.9 151.5 YB355S3-2 220 1500 150AY150×2C 140 181 2950 60 5.5 115 YB315M2-2 160 1500 200AY75 300 75 2950 79 5.5 77.6 YB315S-2 110 275 200AY75A 260 60 2950 78 5.5 54.5 YB280S-2 75 275 200AY75B 225 45 2950 77 5.5 35.8 YB250M-2 55 275200AY150 300 150 2950 76 4.5 161 YB355S3-2 220 620 高压电机也可200AY150A 270 137 2950 75 4.2 132 YB355S1-2 185 620200AY150B 243 127 2950 73 3.8 115.1 YB315M2-2 160 620200AY150C 219 112 2950 72 3.5 92.8 YB315M1-2 132 620200AY150×2 300 300 2950 74 5.5 331.2 YB450M1-2 450 1400 6000V 200AY150×2A 287 270 2950 73 5.4 289 YB450S3-2 400 1400 6000V 200AY150×2B 270 239 2950 72 5.2 244 YB450S2-2 355 1400 6000V 200AY150×2C 247 195 2950 70 5.0 187.4 YB355S4-2 250 1400 6000V250AYS80 500 80 2950 82 6.5 132.8 YB355S1-2 185 450 高压电机也可250AYS80A 440 62 2950 81 6.5 91.7 YB280M-2 132 450250AYS80B 370 44 2950 80 6.5 55.4 YB280M-2 90 450250AYS150 500 153 2950 79 4.8 264 YB450S1-2 315 1500 6000V250AYS150A 472 136 2950 78 4.6 224 YB355M-2 280 1500 高压电机也可250AYS150B 444 119 2950 77 4.2 187 YB355S4-2 250 1500 高压电机也可250AYS150C 400 96 2950 76 4 138 YB355S1-2 185 1500 高压电机也可250AYS150×2 500 303 2950 79 4.8 522 JBO710M2-2 630 2500 6000V 250AYS150×2A 472 272 2950 79 4.5 443 JBO710S2-2 560 2500 6000V 250AYS150×2B 444 230 2950 78 4.3 357 YB450S3-2 200 2500 6000V250AYS150×2C 400 190 2950 77 4 269 YB450S1-2 315 2500 6000V。
