procast教程精品2

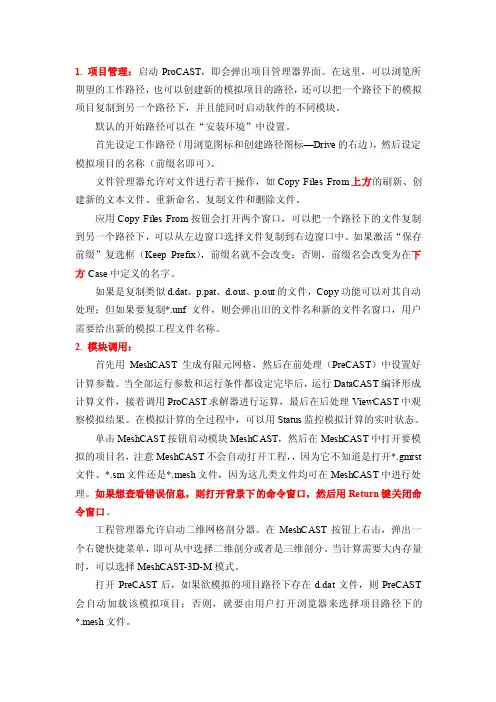

1. 项目管理：启动ProCAST，即会弹出项目管理器界面。

在这里，可以浏览所期望的工作路径，也可以创建新的模拟项目的路径，还可以把一个路径下的模拟项目复制到另一个路径下，并且能同时启动软件的不同模块。

默认的开始路径可以在“安装环境”中设置。

首先设定工作路径（用浏览图标和创建路径图标—Drive的右边），然后设定模拟项目的名称（前缀名即可）。

文件管理器允许对文件进行若干操作，如Copy Files From上方的刷新、创建新的文本文件、重新命名、复制文件和删除文件。

应用Copy Files From按钮会打开两个窗口，可以把一个路径下的文件复制到另一个路径下，可以从左边窗口选择文件复制到右边窗口中。

如果激活“保存前缀”复选框（Keep Prefix），前缀名就不会改变；否则，前缀名会改变为在下方Case中定义的名字。

如果是复制类似d.dat、p.pat、d.out、p.out的文件，Copy功能可以对其自动处理；但如果要复制*.unf文件，则会弹出旧的文件名和新的文件名窗口，用户需要给出新的模拟工程文件名称。

2. 模块调用：首先用MeshCAST生成有限元网格，然后在前处理（PreCAST）中设置好计算参数。

当全部运行参数和运行条件都设定完毕后，运行DataCAST编译形成计算文件，接着调用ProCAST求解器进行运算，最后在后处理ViewCAST中观察模拟结果。

在模拟计算的全过程中，可以用Status监控模拟计算的实时状态。

单击MeshCAST按钮启动模块MeshCAST，然后在MeshCAST中打开要模拟的项目名，注意MeshCAST不会自动打开工程，，因为它不知道是打开*.gmrst 文件、*.sm文件还是*.mesh文件，因为这几类文件均可在MeshCAST中进行处理。

如果想查看错误信息，则打开背景下的命令窗口，然后用Return键关闭命令窗口。

工程管理器允许启动二维网格剖分器。

在MeshCAST按钮上右击，弹出一个右键快捷菜单，即可从中选择二维剖分或者是三维剖分。

procast铸造模块操作流程Procrastination seems to be a common issue among individuals when it comes to completing tasks, and operating the casting module is no exception. Often, people find themselves putting off the necessary steps needed to properly operate the module, leading to delays in production and potential errors in the final outcome. This behavior can stem from a variety of factors, including feelings of overwhelm, lack of motivation, or fear of making mistakes.拖延似乎是人们在完成任务时的一个普遍问题，操作铸造模块也不例外。

人们经常发现自己推迟完成操作模块所需的必要步骤，导致生产延迟和最终结果可能出现错误。

这种行为可能源于多种因素，包括感到不知所措、缺乏动力或害怕犯错误。

One possible solution to combat procrastination in operating the casting module is to break down the process into smaller, more manageable tasks. By dividing the overall operation into smaller steps, individuals can tackle each task one at a time, making the process feel less overwhelming and more achievable. This approachcan help individuals stay on track and avoid the temptation to procrastinate.对抗拖延，在操作铸造模块中的一个可能解决方案是将流程分解为更小、更易管理的任务。

procast 2021操作流程关于「procast 2021操作流程」的一步一步回答在这篇文章中，我们将详细介绍Procast 2021的操作流程，帮助用户了解如何使用和最大限度地发挥这个工具的效用。

第一步：了解Procast 2021在开始使用Procast 2021之前，您需要对它有一个基本的了解。

Procast 2021是一款专为个人和团队提供任务管理和时间管理功能的应用程序。

它旨在帮助用户更好地组织和安排他们的日常工作，提高工作效率，并更好地掌控时间。

第二步：下载和安装Procast 2021要开始使用Procast 2021，您需要从官方网站或应用商店下载并安装该应用程序。

请注意，Procast 2021提供不同的版本，包括Windows、Mac 和移动设备版本，因此请根据您使用的操作系统选择正确的版本。

第三步：创建账户和登录在成功安装Procast 2021之后，您将需要创建一个账户并登录。

这个过程基本上就像在任何其他应用程序中创建账户一样。

您需要提供您的姓名、电子邮箱和一个安全的密码来创建账户。

一旦完成注册过程，您将获得一个用户名和密码，可以使用它们来登录Procast 2021。

第四步：设置个人设置一旦成功登录，您将进入Procast 2021的主界面。

在第一次登录时，系统可能会要求您设置一些个人设置，例如您的时区、日期和时间格式等等。

这些设置将帮助Procast 2021更好地适应您的工作环境和个人偏好。

第五步：创建任务现在，您已准备好开始使用Procast 2021了。

首先，您需要创建任务。

任务是组织您工作的基本单元，它可以是一个项目、一个会议、一项工作或任何其他需要完成的事情。

通过单击屏幕上的「创建任务」按钮，您可以打开任务创建界面。

在这里，您可以输入任务的标题、描述、开始和截止时间以及其他相关细节。

完成后，单击「保存」按钮将任务保存在Procast 2021中。

第六步：设置任务优先级在创建任务时，您可以为其设置优先级。

1、打开procast软件的MeshCast~~准备划分网格~选File-Open~然后指向你的那个igs文件，记得让igs文件的文件夹不能是中文，中文的话会出错导进来了吧··接着如下图，在右下角的地方输入个数字，越大模拟的越快，不过越不准确！输入完数字按下回车，然后点击划分网格，2、划分完点下旁边的眼睛就能看到你划分的网格了，接着点最后那个绿的三角，GO~~进入下一阶段，接着按下图的顺序依次点击！！然后可以退出了·记得保存下··有人问了··我到底生成的是个什么格式的文件···答：这时候生成的是个*.mesh文件，就是一个体网格文件，关闭MeshCast了吧··接下来·，打开Precast,然后同样·File-Open~指向你那个zhujian.mesh 文件打开后如图···先选择浇注液体的材料~~如下图按顺序点就可以了···呵呵······接下来设置速度和heat的数值~如下图接下来选参数作用的平面··这个是heat的~~PROCAST里的按钮你按完不是自动复位的··要在按一下才能进行其他操作！！！：）这个是设置重力的··初始温度后按回车就可以了所有参数都设置完了··保存关闭吧！！希望能模拟成功！我们继续这步完后出来个DOS窗口···听说是转变二进制准备计算的···忘了·刚才··不好意思·DateCast后是Procast~~~如果出现上面的DOS窗口··说明开始模拟拉···接下来就是等待拉···下面是模拟的结果···呵呵··本帖不能说明什么··就是想给刚接触procast的朋友一个开胃果··这些都是最简单的东西···+ p2 O) v. d! t就是网格有点密，要不也该算完了1 _' R" z7 l# D; D材料弄错了，我弄成了铁基合金，所以温度加到了1600，不知道是否会有问题。

第一章ProCAST简介1.1 序ProCAST软件是由美国USE公司开发的铸造过程的模拟软件，采用基于有限元（FEM）的数值计算和综合求解的方法，对铸件充型、凝固和冷却过程中的流场、温度场、应力场、电磁场进行模拟分析。

1.2 ProCAST适用范围ProCAST适用于砂型铸造、消失模铸造; 高压、低压铸造; 重力铸造、倾斜浇铸、熔模铸造、壳型铸造、挤压铸造; 触变铸造、触变成型、流变铸造。

由于采用了标准化的、通用的用户界面，任何一种铸造过程都可以用同一软件包ProCAST TM进行分析和优化。

它可以用来研究设计结果，例如浇注系统、通气孔和溢流孔的位置，冒口的位置和大小等。

实践证明ProCAST TM可以准确地模拟型腔的浇注过程，精确地描述凝固过程。

可以精确地计算冷却或加热通道的位置以及加热冒口的使用。

1.3 ProCAST 材料数据库ProCAST TM可以用来模拟任何合金，从钢和铁到铝基、钴基、铜基、镁基、镍基、钛基和锌基合金，以及非传统合金和聚合体。

ESI旗下的热物理仿真研究开发队伍汇集了全球顶尖的五十多位冶金、铸造、物理、数学、计算力学、流体力学和计算机等多学科的专家，专业从事ProCAST 和相关热物理模拟产品的开发。

得益于长期的联合研究和工业验证，使得通过工业验证的材料数据库不断地扩充和更新，同时，用户本身也可以自行更新和扩展材料数据。

除了基本的材料数据库外，ProCAST还拥有基本合金系统的热力学数据库。

这个独特的数据库使得用户可以直接输入化学成分，从而自动产生诸如液相线温度、固相线温度、潜热、比热和固相率的变化等热力学参数。

1.4 ProCAST 模拟分析能力可以分析缩孔、裂纹、裹气、冲砂、冷隔、浇不足、应力、变形、模具寿命、工艺开发及可重复性。

ProCAST几乎可以模拟分析任何铸造生产过程中可能出现的问题,为铸造工程师提供新的途径来研究铸造过程,使他们有机会看到型腔内所发生的一切,从而产生新的设计方案。

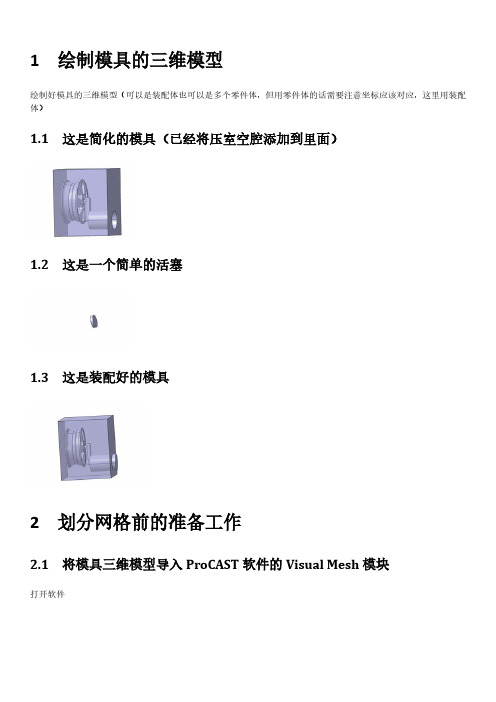

1 绘制模具的三维模型绘制好模具的三维模型（可以是装配体也可以是多个零件体，但用零件体的话需要注意坐标应该对应，这里用装配体）1.1 这是简化的模具（已经将压室空腔添加到里面）1.2 这是一个简单的活塞1.3 这是装配好的模具2 划分网格前的准备工作2.1 将模具三维模型导入ProCAST软件的Visual Mesh模块打开软件切换到Visual Mesh 模块点击Open File打开保存好的装配体文件切换显示方式（为了便于查看，可以在几种显示方式之间切换）2.2 检查几何模型是否有缺陷点击check进行检查显示No problem identified点击close关闭此窗口2.3 检查并合并实体间的相交面点击check显示实体之间没有相交面点击close关闭窗口2.4 检查实体之间是否有相交点击check检查显示有一个相交点击Intersect All点击Close2.5 利用实体内的空腔生成铸件和浇注系统在volume上右键单击然后选择compute volumes（有时在进行相交操作时会自动生成）生成如图所示带有浇注系统的铸件3 划分网格3.1 划分面网格点击图标Surface Mesh设置参数如图所示点击Mesh All Surfaces生成面网格点击Close3.2 检查面网格并修复点击如图所示图标点击check修复面网格，直到显示surface mesh is ok点击Volume Mesh框选实体点击mesh点击Close3.4 检查体网格点击check显示volume mesh is ok点击close切换到Visual Cast模块在Volumes上右键单击然后选择edit设置如图所示将铸件体分为一组，设置填充率为50%，意思为金属液占整个空腔的50%。

设置好后点击Apply，然后点击Close关闭4.2 设置界面热交换条件在Interface HTC上右键然后选择edit设置各个界面的条件如图所示设置好之后点击Apply然后点击Close关闭在Heat Exchange上右键然后选择New点击Region选择所有外表面（所选的面变为红色）下拉选择冷却条件为Air Cooling然后点击Apply，点击close关闭4.4 设置活塞的运动参数右键Translate V（t）然后选择New点击Volume选择活塞，然后点击OK关闭窗口下拉选择user，然后点击+号修改名字为Piston（此处根据个人习惯也可不修改）设置活塞运动速度（此处应注意活塞的运动方向，根据坐标系统活塞应该具有的运动方向来设置）设置运动参数曲线点击带有波浪线的图标依据需要设置运动速度，然后点击Finish，Save，Close点击Apply，点击Close点击Cast下拉选择gravity vector/tilt依据需要设置正确的重力方向，设置好之后点击Apply，点击Close关闭点击Cast下拉选择simulation parameters在Pre-defined parameters栏中下拉选择HPDC Filling在Flow中勾选Avanced1在PENETRATE中下拉选择on在Thermal栏中下拉选择on，选中GATENODE一栏，然后点击Slect GATENODE用鼠标点击选择金属液进入模具的节点，然后点击slect node，close，ok点击Apply，点击close点击Cast，下拉选择start simulation点击run开始计算显示正字计算，可通过关闭窗口停止计算6 查看结果计算完毕后切换到Visual viewer查看结果可切换显示方式来查看左侧窗口切换显示的结果类型可播放填充过程动画，输出动图等。

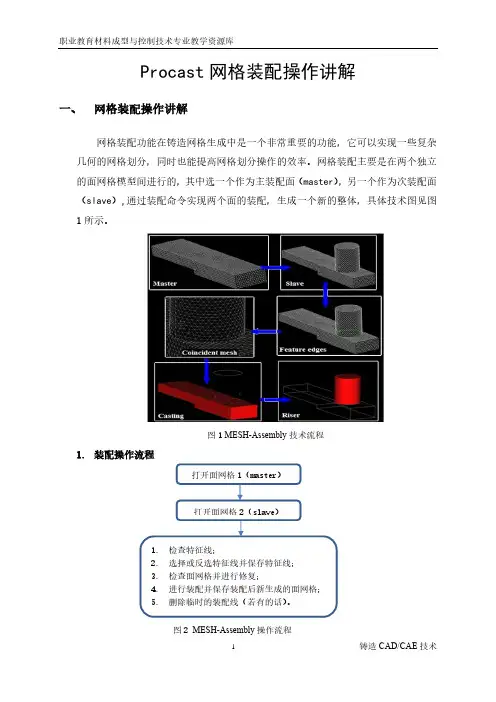

Procast网格装配操作讲解一、网格装配操作讲解网格装配功能在铸造网格生成中是一个非常重要的功能，它可以实现一些复杂几何的网格划分，同时也能提高网格划分操作的效率。

网格装配主要是在两个独立的面网格模型间进行的，其中选一个作为主装配面（master），另一个作为次装配面（slave）,通过装配命令实现两个面的装配，生成一个新的整体，具体技术图见图1所示。

图1 MESH-Assembly技术流程1.装配操作流程图2 MESH-Assembly操作流程从图2可以看出，在进行网格装配操作过程中，只针对两个面网格进行装配，并且面网格质量要高，两个网格的尺寸大小比较接近，这样才能保证装配质量；另外，装配过程中特征线必须沿着两个面的公共面处完整选择，软件可以自动识别但未能识别的必须人工补齐。

2.软件操作说明1)几何模型的准备进行装配的模型，必须是在同一套坐标系下建立的模型，这样以后装配才能对齐。

把每个组件分别保存到指定路径下，见图3所示。

图3 几何准备2)面网格的准备与主/次面识别在MESH中队上述几何模型分别进行面网格划分，检查网格质量并保存，见图4所示。

图4 面网格准备图五所示在网格划分界面进行主（master）/次（slave）面的识别与显示，并且可以人为定义交换主/次面。

图5 主/次面识别3)特征线的识别与修复MESH中对于面网格的装配是通过特征线来识别进行的，因此，在装配前必须对特征线进行选择和修复，如图6所示。

图6 特征线的识别与修复4)面网格装配如图7所示，特征线选择完成后，点击图中区域1按钮保存特征线，然后点击区域2按钮进行面网格装配，并完成装配。

12图7 面网格装配。

一、启动Precast.二、导入网格文件。

如果要进行3D分析，需要导入一个有限元网格文件。

网格文件可以由PA TRAN,IDEAS,ANVIL,ANSYS, ARIES等格式输出。

本教程使用的网格文件由MeshCAST自动生成。

典型的MeshCAST文件的文件名类型prefix.mesh。

操作步骤：GEOMETRY>MESHCAST>APPLY如果使用MeshCAST生成的文件，模型的单位包含在文件里。

如果是由其它的软件生成的文件，必需要进行单位设置。

操作步骤：GEOMETYR>UNITS如果文件导入成功，会出现一个文件检查结果。

（如图）会帮助确认导入文件中正确的节点、元素、实体的数量。

为了方便看几何体，可以使用快捷键。

操作步骤：MATERIAL>SHIFT+X>CTRL+SHIFT+Y>HIDDEN。

三、确定对称面通过选择位于对称面上的3个点来确定一个对称面。

使用网格工具或者造型工具可以找到这些点。

通过定位每个平面上的节点来确定这些点并且标明节点的平面坐标。

对称面必需满足两个条件：l没有热流传过对称面l没有液流经过对称面对称边界条件也会自动生成。

参见本教程后面的边界条件的设置。

操作步骤：GEOMETRY>SYMMETRY>MIRROR1>输入对称面的坐标，X=0>APPLY>SYMMETRY>EXECUTE设置对称面后，屏幕上只显示出一半铸件。

我们只要模拟一半铸件，而不会降低精度，并且还会减少模拟的时间。

图1对称面上的定位点的输入四、导入网格文件的检查导入的文件中是否有坏点对模拟结果有很大的影响。

一定要对导入的文件进行检查。

1、操作步骤：GEOMETRY>CHECK GEOM>NEG-JAC本步骤用来寻找负雅可比元素。

这些元素把内部的面翻到外面或者是平面。

如果网格文件中含有这些元素，模拟中止很大程度上是由于收敛的问题。

序ProCAST软件是由美国USE公司开发的铸造过程的模拟软件，采用基于有限元（FEM）的数值计算和综合求解的方法，对铸件充型、凝固和冷却过程中的流场、温度场、应力场、电磁场进行模拟分析。

ProCAST适用范围ProCAST适用于砂型铸造、消失模铸造; 高压、低压铸造; 重力铸造、倾斜浇铸、熔模铸造、壳型铸造、挤压铸造; 触变铸造、触变成型、流变铸造。

由于采用了标准化的、通用的用户界面，任何一种铸造过程都可以用同一软件包ProCAST TM进行分析和优化。

它可以用来研究设计结果，例如浇注系统、通气孔和溢流孔的位置，冒口的位置和大小等。

实践证明ProCAST TM可以准确地模拟型腔的浇注过程，精确地描述凝固过程。

可以精确地计算冷却或加热通道的位置以及加热冒口的使用。

ProCAST 材料数据库ProCAST TM可以用来模拟任何合金，从钢和铁到铝基、钴基、铜基、镁基、镍基、钛基和锌基合金，以及非传统合金和聚合体。

ESI旗下的热物理仿真研究开发队伍汇集了全球顶尖的五十多位冶金、铸造、物理、数学、计算力学、流体力学和计算机等多学科的专家，专业从事ProCAST 和相关热物理模拟产品的开发。

得益于长期的联合研究和工业验证，使得通过工业验证的材料数据库不断地扩充和更新，同时，用户本身也可以自行更新和扩展材料数据。

除了基本的材料数据库外，ProCAST还拥有基本合金系统的热力学数据库。

这个独特的数据库使得用户可以直接输入化学成分，从而自动产生诸如液相线温度、固相线温度、潜热、比热和固相率的变化等热力学参数。

ProCAST 模拟分析能力可以分析缩孔、裂纹、裹气、冲砂、冷隔、浇不足、应力、变形、模具寿命、工艺开发及可重复性。

ProCAST几乎可以模拟分析任何铸造生产过程中可能出现的问题,为铸造工程师提供新的途径来研究铸造过程,使他们有机会看到型腔内所发生的一切,从而产生新的设计方案。

其结果也可以在网络浏览器中显示,这样对比较复杂的铸造过程能够通过网际网络进行讨论和研究。

Gravity-SandThis tutorial will guide you step by step in the Pr oCAST set-up of a sand casting simulation.The geometr y used for this tutor ial is composed of a:·casting·sand box·cor es本指南将指导你在ProCAST中一步一步地建立一个砂型铸件模拟。

本指南中需要的几何模型包括:·铸件·砂型·砂芯1Load the sand.mesh model in Pr eCAST1、在PreCAST中加载sand.mesh模型Please enter fir st the case name under the'Case'field of the file manager and press the PreCAST menuPreCAST will load first a ProCAST file(d.dat)if it is present in the cur rent directory.If Pr eCAST does not find any ProCAST file,it will look for a MeshCAST file(.mesh)with the corr esponding prefix.And if there is no MeshCAST file,you will have to use the Open file menu of PreCAST in order to look for the r ight file.首先在file manager中的'Case'区域添入工程名称，点击PreCAST菜单。

ProCAST 软件综合培训教程 CopyRightProCAST 简体中文基础应用教程版权所有：软件猎手ProCAST 软件综合培训教程 CopyRight第一章软件及基本操作介绍ProCAST 软件是由美国UES 公司开发的铸造过程模拟软件,采用基于有限元FEM的数值计算和综合求解的方法,对铸件充型、凝固和冷却过程中的流场、温度场、应力场、电磁场进行模拟分析;一、软件模块：如图1 所示,ProCAST 软件包括8 个模块：1、基本模块Base Module：基本模块包括温度场、凝固、材料数据库及前后处理;2、剖分模块Meshing：产生输入模型的四面体体网格3、流动模块Fluid：对铸造过程中的流场进行模拟分析4、应力模块Stress：对铸造过程中的应力场进行模拟分析5、微结构模块Microstructure：对铸件的微观组织结构进行模拟分析6、电磁模块Electromagnetic：对铸造过程中的电磁场进行模拟分析7、辐射模块Radiation：对铸造过程中的辐射能量进行模拟分析8、逆运算模块Inverse：采用逆运算计算界面条件参数和边界条件参数二、模拟过程ProCAST 软件的模拟流程包括：1、创建模型：可以分别用I-Deas、Pro/E、UG、Patran、Ansys 作为前处理软件创建模型,输出ProCAST 可接受的模型或网格文件;ProCAST 软件综合培训教程 CopyRight、MeshCAST：对输入的模型或网格文件进行剖分,最终产生四面体体网格,生成文件,文件中包含节点数量、单元数量、材料数量等信息;3、PreCAST：分配材料、设定界面条件、边界条件、初始条件、模拟参数,生成和文件,4、DataCAST：检查模型及PreCAST 中对模型的定义是否有错误,如有错误,输出错误信息,如无错误,将所有的模型信息转换为二进制,生成文件;5、ProCAST：对铸造过程模拟分析计算,生成文件;6、ViewCAST：显示铸造过程模拟分析结果;7、PostCAST：对铸造过程模拟分析结果进行后处理;三、应用范围ProCAST 软件可应用于砂模铸造、金属模铸造、熔模铸造、高/低压铸造、精密铸造、蜡模铸造、连续铸造等多种铸造过程;四、软件的安装1、在UNIX 系统上的安装①创建安装目录： mkdir /procast②进入安装目录： cd/procast③直接运行安装文件,选择机器类型,如SGI32,安装④设置用户权限：chmod 555 BIN/ BIN 文件夹对所有用户有读和执行权限chmod 666 LIB/ LIB 文件夹对所有用户有读和写权限chmod 777 BIN LIB BIN 和LIB 文件夹对所有用户有读、写和执行权限⑤设置环境变量及路径：setenv ProPATH320 /procast/V320/libsetenv ProBIN320 /procast/V320/binsetenv MeshPATH161 $ProPATH320setenv P_SCHEMA /procast/V320/schemaProCAST 软件综合培训教程 CopyRight ProINA320 $ProBIN320setenv ProINB320 $ProPATH320set path=$ProBIN320 $path⑥License：运行pro_enable,在随即出现的对话框中输入License 码2、在NT 系统上的安装1 安装XVision:双击,安装XVISION,默认目录为:C:\Program Files\XVISION,可以点击Custom,改变安装目录;2 安装ProCAST:双击,按提示步骤进行安装;五、软件运行ProCAST 软件的运行有两种方式：1、DOS 状态下运行：进入模型文件目录,输入命令名文件名,如 meshcast ab,即可进入相应的命令界面;2、界面状态下运行：开始菜单>程序>ProCAST>,进入界面状态,如图2 所示；ProCAST 软件综合培训教程 CopyRight点击File>PREFIX>在提示栏输入文件名>EXECUTE>点击相应的命令名,即执行相应的命令;六、运行窗口运行窗口如图3 所示;分为菜单区、命令区、操作区和模型显示区七、快捷键键功能F2 缩小10%F3 放大10%X 绕X 轴顺时针旋转10%Y 绕Y 轴顺时针旋转10%Z 绕Z 轴顺时针旋转10%CTRL+X 绕X 轴逆时针旋转10%。
