对讲机电子工艺安装步骤

jc986a型对讲机电路板安装教学JC986A型对讲机电路板安装教学一、准备工作1. 确认所需材料：JC986A型对讲机电路板、螺丝刀、扁嘴钳、焊锡、焊锡吸取器等。

2. 确保工作环境整洁，避免静电干扰。

二、电路板组件准备1. 打开JC986A型对讲机电路板包装，检查是否有损坏或缺失的零件。

2. 将电路板放在防静电垫上，避免静电对零件的损坏。

3. 根据说明书，确认所需组件的种类和数量。

三、焊接元件1. 使用螺丝刀固定电路板在工作台上，确保稳定性。

2. 根据元器件的位置和引脚布局，将元器件逐个放置在正确的位置上。

3. 使用扁嘴钳将元器件固定在电路板上，并确保引脚与焊盘对齐。

4. 使用焊锡和焊锡吸取器进行焊接。

先加热焊盘，然后将焊锡涂抹在引脚和焊盘交汇处，并用焊锡吸取器吸取多余的焊锡。

5. 依次焊接所有元器件，确保焊接质量良好。

四、检查和修复1. 使用放大镜检查焊接点是否完整，没有短路或虚焊等问题。

2. 如发现问题，使用扁嘴钳和焊锡修复焊接点。

对于短路问题，可以使用扁嘴钳将相邻引脚之间的焊锡分离。

3. 检查电路板上的跳线帽是否正确安装，没有错位或缺失。

五、测试电路板1. 将组装好的电路板连接到适当的电源和测试设备上。

2. 检查电路板是否正常工作，包括信号传输、音频输出等功能。

3. 如发现问题，根据说明书进行故障排除，并修复相关问题。

六、安装外壳1. 确认电路板完好无损后，开始安装外壳。

2. 将电路板放入外壳中，并确保与外壳配件完全匹配。

3. 使用螺丝刀将外壳固定在合适的位置上。

七、整理和清洁1. 清理工作台上的杂物，并将多余的元器件和工具归位。

2. 使用清洁布擦拭电路板和外壳，确保表面干净。

八、测试和验收1. 连接电源并打开电源开关，测试对讲机的各项功能是否正常。

2. 如发现问题，进行必要的调整和修复。

3. 确认对讲机安装完毕后，进行验收，并记录相关信息。

以上是JC986A型对讲机电路板安装的详细教学。

无线对讲设备安装施工工艺1. 引言无线对讲设备在各种应用场景中起着重要的作用，如工地、大型商场、学校等。

为了确保无线对讲设备的正常运行和安全性，正确的安装施工工艺是必不可少的。

本文旨在介绍无线对讲设备的安装施工工艺。

2. 设备选购在进行安装施工前，需要选择适合的无线对讲设备。

根据具体应用场景和需求，选择合适的无线对讲设备品牌、型号和功能，确保设备能够满足通信效果和使用要求。

3. 安装位置选择选择合适的安装位置对于无线对讲设备的使用效果至关重要。

需要考虑以下几个方面：- 信号覆盖范围：根据通信需求和场地大小选择合适的安装位置，确保无线信号能够覆盖到需要通信的区域。

- 避免干扰：避免将无线对讲设备安装在可能引起干扰的位置，如高压电缆附近或电磁干扰较大的区域。

- 方便维修：选择容易维修和保养的位置，方便日后的检修和维护工作。

4. 安装步骤根据无线对讲设备的具体要求和安装施工工艺，进行以下步骤：1. 安装支架：根据安装位置的需要，选择合适的支架类型，并正确安装和固定支架。

2. 安装设备：将选购的无线对讲设备按照说明书的要求进行安装，注意接口的连接和设备的固定。

3. 连接电源：将设备与电源进行连接，确保设备能够正常供电。

4. 调试设置：对安装好的无线对讲设备进行调试和设置，确保设备能够正常通信和工作。

5. 安全注意事项在进行无线对讲设备的安装施工工艺时，需要注意以下安全事项：- 注意安全防护：在高空作业或电气接触等操作时，必须佩戴安全帽、安全绳等防护设备，确保人身安全。

- 避免破坏设备：在安装过程中，要注意避免对无线对讲设备造成损坏，避免使用过大的力量或不当的施工工具。

- 安全用电：在连接电源时，要遵守相关的电气安全规定，确保用电安全可靠。

6. 维护保养安装施工完成后，定期进行维护保养工作是确保无线对讲设备长期稳定运行的关键。

定期清洁设备、检查设备连接状态和电源供应情况，及时处理设备故障和问题。

7. 总结无线对讲设备的安装施工工艺是确保设备正常运行和安全使用的重要环节。

一、可视对讲系统施工工序及工艺：1、材料进场检验可视对讲系统工程使用的材料、设备进场后，即与施工监理、建设单位驻工地代表或相关负责人及我方项目负责人三方对进场材料、设备，进行开箱检验，并按标准、规范要求，进行质量抽检；确保施工使用设备、材料的质量。

主要检查管理主机、围墙机、单元门口机、室内分机、电源、隔离器等设备。

检查系统总线和分支线缆的产品质量，可根据需求将线缆送交当地产品质量检验所进行产品质量检验。

2、施工工艺、线缆布（穿）部分：首先对线缆材料进行绝缘、接地测试，在线缆穿放前，对电气预留在墙内、楼板内的线、缆保护套管，进行通过、清理管内杂物工序，确保管内无杂物、积水。

管内穿线前，对预埋管口进行相应的处理，避免线缆穿放，刮损线缆绝缘保护层，其次，对穿放的线材，使用滑石粉进行涂抹，保证线材在穿放过程中顺畅。

线缆穿放后，应再次进行绝缘、接地、通短测试，并做好管口封堵、标识，做好隐蔽工程记录。

线缆预留，按照标准、规范要求，对控制室内、设备前、设备连接处、前端设备检修预留等处，均按标准进行预留。

2.2、设备安装：可视单元门口机及室内分机安装前，应对系统设备进行功能基本检测，如是否有图像，是否有开门输出信号，备用蓄电池供电是否正常等，在监控室进行系统负荷组合不少于24小时试运行，检测出有质量或设备搭配不合理而需整改（增加或减少），尽快更换有质量问题的设备，并检测前端设备100%，保障前端设备安合格率95%；管理主机安装：将管理主机安装在监控管理中心的操作台上，可根据操作台的位置合理台面或壁挂安装在操作台上；围墙机安装：在主入口的人员出入口距地米处安装；单元门口机安装：在设备安装前与单元门厂家协调安装，我们提出安装和使用技术要求，门厂家配合安装及门内走线和电控锁、闭门器安装；室内分机安装：在预留设备安装处距地面米处安装室内分机；所有设备安装稳固，保证前端设备安装位置的准确性，保证传输信号稳定，系统工作正常。

无线对讲机系统施工方法和工艺一、施工流程二、施工方法及工艺1、同轴电缆的敷设：(1) 同轴电缆的敷设有别于其它电源线、电话线等线缆，同轴电缆在敷设时应先将盘绕的同轴电缆在较宽敞的地面顺势盘放开，严禁拉成“麻花”，避免电缆存在的扭绞应力。

(2)同轴电缆最小弯曲半径不得小于60mm，严禁在同轴电缆上施加重力（例如：汽车、拖拉机车轮碾压），否则将会严重损害电缆的电气性能。

(3) 同轴电缆沿垂直竖井或建筑墙壁敷设时，至少每隔1.5m使用绑扎线或线卡将电缆固定，使垂直下落的电缆受力均匀。

(4) 当垂直敷设时，使用绳子牵拉电缆时，绳子捆扎电缆根据电缆长度需多点绑扎，不要使电缆单点受力。

(5) 当电缆端做好射频插头时，应做好对插头的防护，避免插头碰伤并保持插头的清洁。

(6)系统的电缆插头两端是不一样的，插头（UHF/M）芯粗的与天线联接，插头（N/M）芯细的与避雷器联接，敷设时应注意电缆插头的引向。

2、天线的安装：(1) 系统通讯的距离与天线安装的高度，天线周边的建筑物及方法有很大的影响，在天线安装时应选择较开阔、较高的位置来架设。

(2)系统电波传输采用垂直极化方式，因此天线架设时，天线杆应垂直于地面。

(3) 天线垂直方向应远离金属物（铁管、铁网或钢筋水泥建筑物）或其它天线，在条件不允许的情况下，天线与金属物的间隔至少要大于一个波长。

(4) 天线的地网安装时，（即天线座安装的3根细棒）要略高于其它金属物。

(5) 每付天线均配有2件U型卡子，先将U型卡子固定在铁管或角钢上（所选择的铁管或角钢直径或最大边长应小于50mm）。

(6) 将电缆一端从U型卡中穿出并套穿天线固定管，（有固定孔一端的固定管应向上），再将电缆插头（UHF/M）旋入天线底座旋紧，并缠绕防水胶带。

(7) 将天线固定管套入天线底座并用螺钉固定后，插入U型卡中，用螺母紧固在U型卡上。

(8) 最后将三根地网棒旋入天线底座上，并用螺母锁紧。

3、避雷器的安装：(1) 避雷器安装位置靠近中继台，避雷器两端口不分极性，可随意串接在同轴电缆上。

电梯对讲安装使用指南一、安装步骤：1.选择对讲系统：在安装电梯对讲系统之前，首先要选择适合的对讲系统。

选购时要考虑到电梯的规模和使用需求。

2.挑选位置：选择一个合适的位置来安装对讲器。

通常情况下，对讲器应该安装在电梯的墙壁上。

安装位置应该便于乘客使用并且不会被损坏。

3.准备工具和材料：收集安装电梯对讲所需的工具和材料，如螺丝刀、电钻、电缆线等。

确保材料的质量可靠，并且工具使用安全。

4.安装对讲器：根据选定的位置，使用螺丝刀或电钻将对讲器安装在电梯的墙壁上。

确保对讲器牢固且位置合适。

5.连接电缆线：根据对讲器的要求，连接电缆线，确保连接稳固并且不会松动。

如有需要，可以使用电缆夹固定连接。

6.系统接线：将电缆线连接到电梯对讲系统的接口或控制器上。

确保接线正确并且没有松动的线头。

7.测试系统：在安装完对讲系统后，进行系统测试以确保其正常工作。

测试时要注意监测语音质量和连接稳定性。

8.安装告示牌：在对讲器附近设置告示牌，告知乘客对讲器的使用方法和注意事项。

这样可以帮助乘客更好地使用对讲系统。

二、使用指南：1.按下对讲按钮：当乘客需要与外界进行语音通话时，只需按下对讲系统上的按钮。

按钮通常为一个小圆形，有明显的标识。

2.等待响应：在按下对讲按钮后，等待系统响应。

等待时间取决于所处位置和对讲系统的质量。

3.与对话方进行交流：当系统响应后，乘客可以与对话方进行交流。

可以告知对方发生了紧急情况或请求帮助。

4.保持语音清晰：与对方进行通话时，应该尽量保持语音清晰。

避免说话过快或者声音过小，以免造成误解。

同时要注意礼貌用语。

5.结束通话：当通话结束后，可以再次按下对讲按钮以结束通话。

对讲系统会自动断开连接。

6.报告问题：如果在使用对讲系统的过程中遇到问题，如连接不稳定或语音质量差，应该及时向物业或维修人员报告并维修。

总结：以上是电梯对讲安装使用指南。

电梯对讲系统作为电梯内部的通讯设备，对于电梯乘客而言，它的方便和安全性不言而喻。

无线对讲装置安装施工工艺1. 前言本文档旨在介绍无线对讲装置的安装施工工艺，以确保安装过程的顺利进行和装置的正常使用。

无线对讲装置在现代社会起着重要的作用，广泛应用于各种场所，如公共建筑、工厂、学校等。

正确的安装施工工艺能够保障无线对讲装置的功能和稳定性。

2. 安装前准备在进行无线对讲装置的安装施工前，需要进行以下准备工作：- 设计方案：制定详细的安装方案，包括设备选型、布线设计等。

- 材料准备：准备所需的无线对讲设备、电源线、信号线等材料。

- 工具准备：准备安装所需的工具，如螺丝刀、电钳、电钻等。

3. 安装施工步骤根据设计方案执行以下步骤进行无线对讲装置的安装施工：步骤1：确定安装位置根据实际需求确定无线对讲装置的安装位置，确保位置合理、信号良好。

步骤2：布线将电源线和信号线从无线对讲装置的安装位置延伸至控制中心或主机位置。

布线时要避免与其他电源线和信号线交叉干扰。

步骤3：安装设备将无线对讲装置固定在预定位置，使用合适的工具将其稳固地安装好。

确保设备安装牢固、不易移动。

步骤4：连接线缆将电源线和信号线分别连接到相应的接口上。

注意正确连接，避免接错线缆。

步骤5：调试测试安装完成后，对安装的无线对讲装置进行调试测试。

确保设备能正常供电、信号传输无误。

4. 安全注意事项在进行无线对讲装置的安装施工过程中，需要注意以下安全事项：- 施工人员应佩戴必要的防护装备，如手套、安全帽等。

- 施工过程中，注意避免触碰电源线或裸露的金属部件，以避免电击。

- 安装高处的无线对讲装置时，注意使用合适的安全设备和防护措施。

5. 总结通过本文档，您了解了无线对讲装置的安装施工工艺。

在实施安装施工前，准备充分，按照步骤进行安装，并注意安全事项。

确保无线对讲装置能够正常安装、稳定运行，以满足各种场所的通讯需求。

对讲机生产工艺对讲机是一种便携式无线通信设备，具有简单易用、信号稳定等特点，被广泛应用于运输、建筑、物流等行业。

对讲机的生产工艺主要包括电路板制作、壳体组装、调试检测等步骤。

首先是电路板制作。

对讲机的电路板是整个设备的核心部件，电路板上有各种电子元件和连接线，通过这些元件实现对讲机的功能。

电路板制作主要包括两个步骤：贴片和焊接。

贴片是将电子元件粘贴到电路板上，这些元件包括芯片、电容、电阻等。

焊接是将贴片完成后的电路板通过焊接机进行焊接，确保元件和电路板之间的导电连接。

接下来是壳体组装。

对讲机的壳体主要由塑料等材料制成，具有耐用、防水等特点。

壳体组装主要包括以下几个步骤：模具制作、注塑成型、切割修整以及外观组装。

首先是模具制作，根据设计图纸制作钢模，然后通过注塑机将塑料熔化后注入模具中，使塑料在模具中冷却并固化成型。

然后通过切割修整，将注塑好的壳体从模具中取出，并通过切割修整机将多余的材料切除并修整成型。

最后是外观组装，将电路板、电池、天线等零部件安装到壳体内，并将壳体密封，使其具备防水、防尘等功能。

最后是调试检测。

对讲机的调试检测主要包括两个方面：软件调试和功能测试。

软件调试是在生产过程中通过专门的设备将对讲机的软件程序加载到电路板中，并对各个功能进行测试和调试，确保软件的稳定运行。

功能测试是对已经组装好的对讲机进行各个功能测试，包括信号传输、接收和发射等。

通过调试检测，确保对讲机的各项功能正常，没有问题。

综上所述，对讲机的生产工艺包括电路板制作、壳体组装和调试检测。

通过这些步骤，可以生产出质量稳定的对讲机产品，使其能够满足用户的需求。

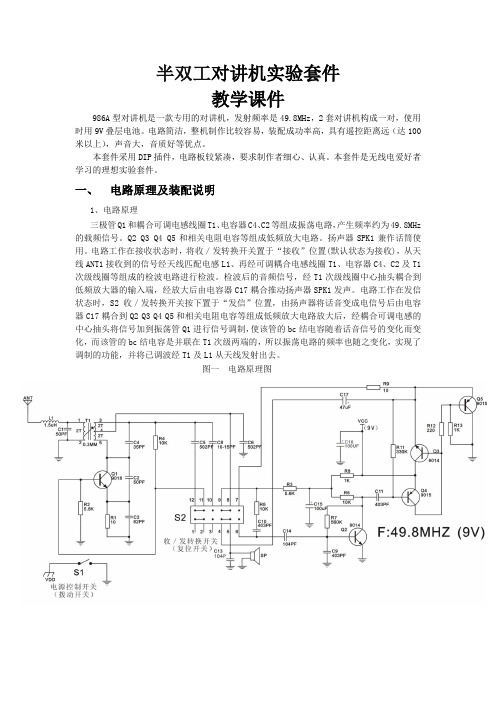

半双工对讲机实验套件教学课件986A型对讲机是一款专用的对讲机，发射频率是49.8MHz，2套对讲机构成一对，使用时用9V叠层电池。

电路简洁，整机制作比较容易，装配成功率高，具有遥控距离远（达100米以上），声音大，音质好等优点。

本套件采用DIP插件，电路板较紧凑，要求制作者细心、认真。

本套件是无线电爱好者学习的理想实验套件。

一、电路原理及装配说明1、电路原理三极管Q1和耦合可调电感线圈T1、电容器C4、C2等组成振荡电路，产生频率约为49.8MHz 的载频信号。

Q2 Q3 Q4 Q5和相关电阻电容等组成低频放大电路。

扬声器SPK1兼作话筒使用。

电路工作在接收状态时，将收／发转换开关置于“接收”位置(默认状态为接收)，从天线ANT1接收到的信号经天线匹配电感L1、再经可调耦合电感线圈T1、电容器C4、C2及T1次级线圈等组成的检波电路进行检波。

检波后的音频信号，经T1次级线圈中心抽头耦合到低频放大器的输入端，经放大后由电容器C17耦合推动扬声器SPK1发声。

电路工作在发信状态时，S2收／发转换开关按下置于“发信”位置，由扬声器将话音变成电信号后由电容器C17耦合到Q2 Q3 Q4 Q5和相关电阻电容等组成低频放大电路放大后，经耦合可调电感的中心抽头将信号加到振荡管Q1进行信号调制，使该管的bc结电容随着话音信号的变化而变化，而该管的bc结电容是并联在T1次级两端的，所以振荡电路的频率也随之变化，实现了调制的功能，并将已调波经T1及L1从天线发射出去。

图一电路原理图图二印刷电路图2、焊接与安装、测试与调整拿到套件后，首先认真阅读说明书，把所有的元气件放到一个容器中，电阻器、电容器等器件很小，要认真识别参数，防止丢失。

用手拿电路板时请拿边，不要拿面，防止因手的灰尘使电路板氧化。

所有的器件以立式插装，较紧贴电路板，不要掉的过高。

电解电容器、三极管插装时注意极性。

焊接好的器件不要折断了，就立式放置。

电路板上跳线J1用焊接电阻后剪下的金属线代替，还需一金属线把拨动开关的上端与电路板上（SW1）处连接起来。

对讲系统安装工艺标准施工准备材料(1)前端设备：主要包括对讲主机、发卡器、计算机（内置管理软件）、打印机、不间断电源等。

此类设备均为定型产品，根据设计要求选用相应设备。

必须附有产品使用说明书、合格证及有关的技术文件和3C认证标识。

产品安装前，必须依据出厂的图纸或技术文件进行全部通电检查，并记录结果，合格后方可安装。

(2)信号处理设备：包括解码器、分配器、视频分配器等。

应根据设计要求选用标准系列产品，并附有产品使用说明书、合格证及相关的技术文件和3C认证标识。

产品安装前，必须依据出厂的图纸或技术文件进行通电检查，并记录结果。

(3)传输部分：包括分线箱、电线电缆等。

必须符合设计要求的规格型号，有产品合格证及3C认证标识。

(4)终端设备：主要包括户内分机（分可视型和非可视型）、二次确认门铃、门口主机等设备。

选用时应根据设计要求的规格型号，并附有产品使用说明书及合格证，且有3C认证标识。

安装使用前，应经过全部检查（包括外观及性能检查），方可安装。

(5)本系统所用线缆主要为4芯和6芯屏蔽线及同轴电缆即可，或根据设计要求选配，必须有产品合格证及3C认证标识。

(6)不间断电源的选择应根据设计要求选配，必须有产品合格证及有关的技术文件。

(7)镀锌材料：有机螺丝、平垫、金属膨胀螺栓、金属软管。

(8)其它材料：塑料胀管、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类插头等。

机具设备(1)手电钻、克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳。

(2)万用表、工具袋、水平尺、拉线、500V摇表、线坠。

施工条件(1)机房内土建工程应内装修完毕，门、窗、门锁装配齐全完整。

(2)机房内及外围的布线线缆沟、槽、管、盒、箱施工完毕。

(3)机房内、弱电竖井以及建筑内公共部分等，各预留孔洞、预埋件的位置，线管的管径、管路的配置到位及管内预留钢丝等，均应符合设计施工要求。

(4)系统设备接线前，导线间绝缘电阻经摇测符合国家规范要求。

无线语音对讲系统安装施工工艺
导言
本文档描述了无线语音对讲系统的安装施工工艺。

无线语音对
讲系统是一种重要的通信设备，被广泛应用于各种场合，如大型建
筑工地、工厂、园区等。

工程准备
1. 进行现场勘查，确定系统的安装位置和布线走向；
2. 确定所需的设备和材料，并提前采购；
3. 编制详细的施工方案，包括时间安排和人员分工。

设备安装
1. 安装系统主机：根据勘查确定的位置，在墙壁或支架上安装
系统主机，并将其连接到电源和网络；
2. 安装室内分机：根据布线走向，在需要的位置安装室内分机，并将其连接到主机；
3. 安装室外对讲设备：根据布线走向，在需要的位置安装室外
对讲设备，并将其连接到主机；
4. 进行设备调试和测试，确保设备能够正常工作。

系统调试
1. 对系统进行初始化设置，包括语音参数、网络设置等；
2. 进行通信测试，确保室内分机和室外对讲设备之间能够正常通话；
3. 进行网络测试，确保系统能够稳定连接到网络；
4. 进行异常情况测试，如断电、网络故障等，确保系统的稳定性和可靠性。

施工验收
1. 进行设备功能测试，确保各项功能正常；
2. 检查系统的外观和布线是否符合要求；
3. 进行用户培训，教授基本操作和常见故障处理方法；
4. 与用户进行验收确认，确保用户满意并完成相关手续。

结论
本文档介绍了无线语音对讲系统的安装施工工艺，包括工程准备、设备安装、系统调试和施工验收等重要步骤。

通过严格按照指南执行，可确保系统的安装质量和使用效果。

无线对讲系统安装施工工艺
1、信号源设备
信号源设备安装在机房内；馈线从弱电管路引出，天线安装在相应的位置。

分布端主馈线由中继台引出，到功分器，由功分器铺设电缆至各天线。

中继台的安装要求清洁、美观，实际施工时可根据具体的室内装修情况作小范围的调整，所有器件均要良好固定。

2、室内馈线
室内馈线采用50-12普通传输馈线，要满足防火要求；所有馈线的布放要求整齐、美观，不得有交叉、扭曲、裂损的情况；弯曲半径应符合馈线的技术指标；馈线应用扎带、馈线座、走线梯或馈线夹加以牢固固定；天花吊顶内的馈线固定于吊顶内的龙骨铁架。

3、室内天线安装
安装天线时，应该注意以下事项；
（1）天线位置与吊顶内的射频馈线连接良好，并使用扎带固定。

（2）位置符合设计方案的位置。

（3）保持天线外表的洁净。

（4）天线暗装。

4、射频连接器安装
射频连接器安装上分布系统工程中最为关键的一步，为系统指标测试的重要内容，安装时应注意以下事项：
（1）严格按照射频连接器的安装操作规范安装。

（2）连接良好，保证连接器的插损应小于0.1DB。

5、耦合器、功分器的安装
（1）应用捆扎带、固定件固定，不允许悬空、列固定放置。

（2）与该类器件的相连的馈线列交叉，在距接口300mm处的馈线就应固定。

无线对讲设备安装施工工艺
一、前期准备
1.明确工期和安装范围。

2.安排合适的人员和工具材料。

二、现场勘测
1.根据设备安装要求，进行现场测量和勘察。

2.确定设备放置位置、天线安装位置及天线线缆敷设线路。

三、设备安装
1.安装话筒、监听设备及其他辅助设备。

2.根据设备规格和安装要求，进行设备连接、调试及固定。

四、天线安装
1.根据天线类型和安装要求，选择合适的天线。

2.安装天线架、调整天线方向，并连接天线线缆。

五、电源供应
1.确定电源位置，并进行电源线敷设和连接。

2.根据设备要求，进行电源线的接地处理。

六、设备调试
1.对安装设备进行调试和测试。

2.确保设备正常运行，并进行必要的调整和优化。

七、现场验收
1.对安装设备进行综合验收。

2.检查设备的连接情况、音频和通信质量等。

3.解决现场问题和客户的疑问。

八、完工交付
1.将安装设备和相关文档交付给客户。

2.清理施工现场，并做好施工记录和归档工作。

以上是无线对讲设备安装施工工艺的一般步骤，具体的实施步骤和方法需要根据项目的实际情况进行调整和规范。

楼宇对讲系统安装作业指导书1 目的为规范楼宇对讲系统工程的安装操作，有效防止和杜绝楼宇对讲系统安装在安装过程中出现质量问题以及敷设过程中安全事故的发生，确保楼宇对讲系统安装运行有效，特制定本作业指导书。

2 适用范围本工艺标准适用于工业与民用建筑工程中新建、改建、扩建的楼宇对讲系统工程施工。

3术语定义无4 职责4.1 机电部施工人员熟悉图纸、方案，并进行安全、技术交底。

4.2 安质部负责对所属工程楼宇对讲系统安装的过程进行检查监督。

5 作业流程图、6 作业标准6.1 准备工作 6.1.1个人防护用品：工作服、防滑鞋、防护手套、粉末灭火器等。

6.1.2工具准备: 万用表、兆欧表、场强仪、网络测试仪，高凳、工具袋、克线钳、剥线钳、尖嘴钳、螺钉旋具（一字改锥、十字改锥）、电工刀、卷尺、水平尺。

6.1.3材料准备：6.1.3.1 材料设备及主要机具6.1.3.1.1材料设备1 对施工材料进行清点、分类。

2各种部件、设备的规格、型号和数量应符合设计要求。

3 产品外观应完整，无损伤和任何变形。

4 有源设备在安装前均应通电检查各项功能。

5 材料设备应有出厂合格证和3C 认证标识。

6 有感应性装置的产品应有功能性检查报告。

如：感红外线探测器：红外微波探头及各种感知器等。

7 核实配电箱规格是否与结构预留安装孔洞吻合，控制柜稳装空间是否合理。

8 管格、线槽敷设的合理性，确保路由设备信号传递的准确性。

9 传输导线除应符合相应制造标准外，还应满足机械强度的要求。

6.1.3.1.2 主要机具1 万用表、兆欧表、场强仪、网络测试仪等。

2 高凳、工具袋、克线钳、剥线钳、尖嘴钳、螺钉旋具（一字改锥、十字改锥）、电工刀、卷尺、水平尺。

6.1.4作业条件：6.1.4.1 土建油漆浆活完成，室内装修基本完毕。

6.1.4.2 房建门窗、机房、弱电竖井施工安装已结束。

6.1.4.3地面、墙面的预留孔洞、地槽和预留埋件等应符合设计要求。

6.1.4.4 施工区域内能保证施工的安全用电。

无线对讲设施施工方法
1. 引言
本文档旨在介绍无线对讲设施的施工方法，包括所需材料、步骤和注意事项。

2. 所需材料
在开始施工之前，需要准备以下材料：
- 对讲设备
- 合适的通讯线缆
- 电源线和插座
- 配件和工具（如电缆夹、螺丝刀等）
3. 施工步骤
以下是无线对讲设施的施工步骤：
1. 确定合适的安装位置：根据需求和布局，选择合适的位置安装对讲设备。

2. 安装设备支架：在选定位置上安装设备支架，确保支架牢固可靠。

3. 铺设电源线和通讯线缆：将电源线和通讯线缆从设备位置延伸到连接点，并确保线缆牢固地固定在墙壁或地面上。

4. 连接设备：将电源线和通讯线缆正确连接到设备上，确保连接牢固。

5. 测试设备功能：在施工完成后，测试无线对讲设施的功能是否正常。

6. 调试与优化：根据需求调试和优化设备设置，确保通信质量和安全性。

4. 注意事项
在施工无线对讲设施时，需要注意以下事项：
- 确保施工过程中不会损坏设备和线缆。

- 使用适当的工具和方法进行施工，以确保安装质量。

- 遵守相关的安全标准和法规。

- 施工前仔细规划和测量，以确保设备的合理布置和功能性。

以上是无线对讲设施的施工方法。

在进行施工时，请参考上述步骤，并根据具体情况进行调整和实施。

郑州交通职业学院《高频电子技术》课程设计报告课程设计题目：对讲机的组装与调试所属系别信息工程系专业班级 11级电子信息工程技术一班姓名孙家宗学号 1106020101指导教师张海英撰写日期 2012 年 12 月第一章概述发射部分由音频信号和本振信号组成调试信号经锁相环（PLL）和压控振荡器（VCO）产生稳定已调制的射频载波信号，经过缓冲放大，激励放大、功放，产生额定的射频功率，经过天线低通滤波器，抑制低频谐波成分，然后通过天线发射。

接收部分为二次变频超外差工作方式，从天线输入的信号经过收发转换电路和带通滤波器后进行射频放大，再经过带通滤波器，进入一混频，将来自射频的放大信号与来自锁相环频率合成器电路的第一本振信号在第一混频器处混频并生成第一中频信号。

第一中频信号通过晶体滤波器进一步消除邻频频道的杂波信号。

滤波后的第一中频信号进入中频处理芯片，与第二本振信号再次混频生成第二中频信号，第二中频信号通过一个陶瓷滤波器滤除无用杂散信号后，被放大和鉴频，产生音频信号。

音频信号通过放大、带通滤波器、去加重等电路，进入音量控制电路和功率放大器放大，驱动扬声器，得到人们所需的语音信息。

第二章电路原理2.1 电路原理图2.2 收音机（或接收）部分原理调频信号有天线接收，经C9耦合到芯片内的混频电路，IC1第一脚内部为本机振荡电路，1脚为本镇信号输入端，L4、C、C10、C11等元件构成本振的调谐电路。

在IC1内部混频后的信号经低通滤波器后得到的中频信号，中频信号由IC1的7、8、9脚内电路进行中频放大、检波，7、8、9脚外接的电容为高频滤波电容，此时，中频信号频率仍是变化的，经过鉴频后变成变化的电压。

10脚外接电容为鉴频电路的滤波电容。

这个变化的电压就是音频信号，经过静噪的音频信号从14脚输出耦合至12脚内的功放电路，第一次功率放大后音频信号从11脚输出，经过R10、C25、RP，耦合至IC2进行第二次功率放大，推动扬声器的发声。
