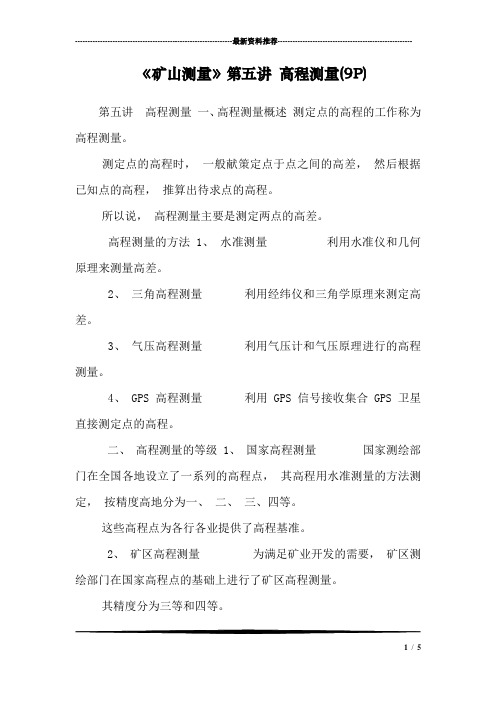

---------------------------------------------------------------最新资料推荐------------------------------------------------------ 《矿山测量》第五讲高程测量(9P) 第五讲高程测量一、高程测量概述测定点的高程的工作称为高程测量。
测定点的高程时，一般献策定点于点之间的高差，然后根据已知点的高程，推算出待求点的高程。
所以说，高程测量主要是测定两点的高差。
高程测量的方法 1、水准测量利用水准仪和几何原理来测量高差。
2、三角高程测量利用经纬仪和三角学原理来测定高差。
3、气压高程测量利用气压计和气压原理进行的高程测量。
4、 GPS 高程测量利用 GPS 信号接收集合 GPS 卫星直接测定点的高程。
二、高程测量的等级 1、国家高程测量国家测绘部门在全国各地设立了一系列的高程点，其高程用水准测量的方法测定，按精度高地分为一、二、三、四等。
这些高程点为各行各业提供了高程基准。
2、矿区高程测量为满足矿业开发的需要，矿区测绘部门在国家高程点的基础上进行了矿区高程测量。
其精度分为三等和四等。
1 / 53、矿井高程测量为了满足矿井地面和井下建设的需要，也应进行矿井高程测量。
三、高程点的标志形式用水准测量的方法测定的高程控制点，称为水准点，记为BM(Bench Mark)。
水准点有永久性水准点和临时性水准点两种。
（ 1）永久性水准点国家等级永久性水准点，如图 2-14 所示。
有些永久性水准点的金属标志也可镶嵌在稳定的墙角上，称为墙上水准点，如图 2-15 所示。
建筑工地上的永久性水准点，其形式如图 2-16a所示。
图 2-14 国家等级水准点图 2-15 墙上水准点（ 2）临时性水准点临时性的水准点可用地面上突出的坚硬岩石或用大木桩打入地下，桩顶钉以半球状铁钉，作为水准点的标志，如图 2-16b 所示。
第一节水准测量原理一、水准测量原理水准测量是利用水准仪提供的水平视线，借助于带有分划的水准尺，直接测定地面上两点间的高差，然后根据已知点高程和测得的高差，推算出未知点高程。
矿山测量学试题及答案一、选择题1. 矿山测量学是一门研究什么的学科？A. 矿山资源开发B. 矿山开采技术C. 矿山环境监测D. 矿山空间数据获取与处理2. 以下哪个不是矿山测量的基本任务？A. 确定矿体位置B. 测量矿井深度C. 计算矿石储量D. 矿区绿化设计3. 矿山测量中常用的测量仪器有哪些？A. 全站仪B. GPS接收器C. 激光测距仪D. 所有选项都是4. 矿山测量中，哪个参数是不需要测量的？A. 矿体的走向B. 矿体的倾角C. 矿体的厚度D. 矿区的植被覆盖率5. 矿山测量学中，哪个术语是描述矿体在水平面上的延伸方向？A. 走向B. 倾角C. 深度D. 坡度答案：1. D2. D3. D4. D5. A二、填空题1. 矿山测量学中，________是用来描述矿体在空间中的位置和形态的。
2. 矿山测量学中，________是指矿体在水平面上的延伸方向。
3. 矿体的________是指矿体与水平面的夹角。
4. 矿体的________是指矿体在垂直剖面上的厚度。
5. 矿山测量中，________是用来确定矿体的埋藏深度和地表位置的。
答案：1. 矿体2. 走向3. 倾角4. 厚度5. 地表测量三、简答题1. 简述矿山测量学在矿山开发中的作用。
2. 描述矿山测量学中常用的测量方法。
3. 阐述矿山测量学中矿体的“三度”是什么，以及它们在矿山测量中的意义。
答案：1. 矿山测量学在矿山开发中的作用主要体现在以下几个方面：首先，它为矿山设计提供了准确的空间数据，帮助确定矿体的位置、形态和大小；其次，矿山测量学能够监测矿山的开采进度，确保开采活动按照设计进行；再次，它有助于评估矿产资源的储量，为矿山的经济效益分析提供依据；最后，矿山测量学还涉及到矿山的安全监测，通过测量数据及时发现潜在的安全问题，保障矿山作业的安全。
2. 矿山测量学中常用的测量方法包括：全站仪测量，用于获取精确的点坐标；GPS测量，用于大范围的定位和导航；激光测距仪，用于测量两点之间的直线距离；地磁测量，用于探测地下矿体；以及摄影测量，通过航空摄影或地面摄影获取矿区的地形和地貌信息。
矿山测量学试题及答案1. 选择题1.1 在地籍测量中，正确的测量单位是：a) 米（m）b) 千米（km）c) 英尺（ft）d) 厘米（cm）答案：a) 米（m）1.2 矿山测量中常用的测量仪器是：a) 单棱镜b) 矿用大地导航仪c) 卫星定位系统d) 激光测距仪答案：d) 激光测距仪1.3 矿山测量中的坐标系通常使用的是：a) 地理坐标系b) UTM坐标系c) 相对坐标系d) 平面直角坐标系答案：b) UTM坐标系1.4 下列哪个选项是指原点与用户所需位置的连线沿磁子午线方向与椭球交点间的角度，是指分布在全球上各点的地球上的各个位置用WGS84坐标给出的度数。
a) 俯仰角b) 方位角c) 仰角d) 偏角答案：d) 偏角2. 填空题2.1 矿山测量中常用的数据处理软件是__________。
答案：AutoCAD2.2 矿山测量的基本任务是测量__________。
答案：地面或地下的各种空间位置和形状2.3 矿山开发中进行矿区边界测量，应使用__________测量方法。
答案：无交叉角的封闭三角网2.4 矿山地质测量中，矿体的外轮廓线是__________。
答案：矿体边界线3. 解答题3.1 简述UG矿体三维建模技术的基本原理及步骤。
答：UG矿体三维建模技术是一种基于计算机辅助设计（CAD）的矿山测量技术。
其基本原理是通过对矿山地质数据进行采集、处理和分析，将各个采矿工作面的空间位置和形状用三维模型来表示和展示。
具体步骤如下：1）数据采集：首先，需要采集矿山地质数据，包括矿体边界、矿体分布、采矿工作面位置等。
常用的数据采集方法有测量仪器测量、卫星定位等。
2）数据处理：将采集到的地质数据进行处理，包括数据清洗、数据校正、数据整理等。
这一步骤主要是为了保证数据的准确性和完整性。
3）数据分析：对处理后的地质数据进行分析，提取出矿体的空间位置和形状信息。
这一步骤可以使用数据处理软件进行，如AutoCAD 等。
《矿山测量》教学大纲一、课程基本情况开课单位：测量系测绘工程教研室课程编码：总学时：48总学分：3修课方式：必修考核方式：考试先修课程：测绘学基础、大地测量基础、采矿概论教材：《矿山测量学》张国良主编，中国矿业大学出版社，2001年3月参考书：《煤矿测量手册》中国统配煤矿总公司生产局组织修订，煤炭工业出版社二、课程的性质、任务与目的本课题是测绘工程专业的一门重要的必修专业课。
《矿山测量》包括矿井联系测量、井下控制测量、贯通测量等内容。
既包括实测部分，又包括精度分析的理论部分。
学生学习《矿山测量》，能够具备生产矿井测量、隧道测量及城市地铁测量等工作的能力。
三、课程内容、基本要求与学时分配（一）普通（实做）部分（20学时）1．矿井联系测量2．井下控制测量3．贯通测量4．生产矿井日常测量（二）精度分析部分（22学时）1．支导线终点位置误差2．方向附合导线终点的位置误差3．矿井贯通测量的方案设计与精度估算四、课程的其它教学环节实验内容与基本要求1．实验名称：陀螺经纬仪定向（6学时）2．实验内容：（1）附件备品认识及充电实验（2）一测回测陀螺方向角（3）计算陀螺方位角（4）计算仪器常数五、教学手段与教学方法采用启发，举例等课堂授课方法，通过习题课及课外作业等手段，使学生理解、消化课程内容。
六、成绩评定作业(5%) + 平时成绩(实验10%) + 考勤(5%) + 期末考试(80%) = 该课成绩七、其他说明本课程的课外作业不少于五次。
教学大纲撰写人：李正中教研室主任：王佩贤教学院长（主任）：夏春林2006年1月10日《矿山测量学》实验教学大纲一，课程基本情况总学时：56 实验学时：6课程类型：专业考核方式：考查适用对象：测绘工程专业参考教材：矿山测量学二、实验的目的和要求《矿山测量学》是测绘工程专业的一门主要专业课，实践性和实用性很强。
其内容包括实测和精度分析两大部分。
通过该实验培养学生掌握陀螺定向的基本方法和技能。
矿山测量学复习资料：第一章1、井下平面控制测量的基本原则是什么?程序上“由整体到局部”步骤上“先控制后碎部”井下导线的布设精度上按照“高级控制低级”的原则进行。
2、井下平面控制测量有何特点? 由于受井下巷道条件的限制,井下平面控制均以导线的形式沿巷道布设而不能像地面控制网那样可以有测角网、测边网、GPS网和交会法等多种可能方案。
3、简述井下平面控制测量的等级、布设及要求。
井下平面控制分为基本控制和采区控制两类这两类又都应敷设成闭附合导线或复测支导线。
基本控制导线按照测角精度分为±7〃和±15〃两级一般从井底车场的起始边开始沿矿井主要巷道井底车场水平大巷集中上、下山等敷设通常每隔1.52.0 km应加测陀螺定向边以提供检核和方位平差条件。
采区控制导线也按测角精度分为±15〃和±30〃两级沿采区上、下山、中间巷道或片盘运输巷道以及其他次要巷道敷设。
4、井下经纬仪导线有哪几种类型? 依导线的形状及与已知点边的连接方式分类1闭合导线或导线网2空间交叉闭合导线3附合导线4复测支导线5方向附合导线6、有一台没有镜上中心的仪器如何标出其镜上中心? 现在仪器上大致选一点A作为镜上中心悬挂一垂球线在其下方安置经纬仪使望远镜水平仪器精确整平对中使暂定的镜上中心与垂球尖对准。
然后徐徐转动照准部观察垂球尖是否离开镜上中心如果不离开则说明镜上中心位置正确若离开则将照准部旋转一周时垂尖对准B点取A、B连线的中心O作为新的镜上中心。
重复上述检查直到没有偏差为止。
最后找出的中心作为镜上中心8、井下钢尺量边时应加入哪些改正如何计算? 应加入比长、温度、拉力、垂曲、倾斜等项改正。
比长改正LLLLK·Lk-k0面面丈量长度尺面名义长度时的真实长度标准温度标准拉力面LLTPL000: 温度改正0tt-t·LL 线膨胀系数Co5-m/m1015.1 拉力改正0p-PPEFLL 227cmcm/1096.1钢尺横截面积。
第一章测量学基本知识一、填空题1、形状、大小、位置、方向2、测定、测设3、小区域测绘工作4、珠穆朗玛峰、8844.43、马里亚纳海沟、110225、29%、71%、63716、铅垂线、水准面7、平均海平面、封闭性、重力等位性、不规则曲面8、参考椭球法线、参考椭球面9、铅垂线、大地水准面10、青岛观象山、72.62011、陕西省泾阳县永乐镇12、高差、距离、角度、水准测量、距离测量、角度测量13、球面坐标系、经度、纬度14、平面直角坐标系、分带投影15、10、水平面、大地水准面16、顺时针、0°~360°17、第四象限、144°25′20″二、选择题1. A2. B3. C4.C5.B6. C7. C8.C9.A 10.A 11.A 12.A 13.C 14.B 15.A 16.B 17.C 18.A 19.A 20.B 21.C 22.C三、名词解释1.测量学测量学是研究地球形状、大小和地球表面上各种物体的几何形状及其空间位置的一门科学。
2.测定测定是使用测量仪器和工具，通过测量计算，得到一系列测量数据，或把地球表面的地形缩绘成地形图，供国家建设和科学研究使用。
3.测设测设是把图纸上规划设计好的建筑物、构筑物的位置，通过野外测量的方法在地面上标定出来，作为施工的依据。
4.铅垂线地面质点的重力作用线称为该点铅垂线。
5.水准面水准面是自由静止的水面，为一重力等位面6.大地水准面在测量工作中，把一个假想的、与静止的平均海水面重合并向陆地延伸且包围整个地球的特定重力等位面称为大地水准面。
7.参考椭球某一国家和地区的与该区域大地水准面吻合最为密切的旋转椭球。
8.垂线偏差地面点上的铅垂线与该点的椭球法线的夹角。
9.水准原点水准原点是一个国家或地区，进行高程测量工作的高程起算点，其高程一般是通过验潮站数据推算获得。
10.绝对高程绝对高程是准线到高程基准面的距离。
11.相对高程相对高程基准线到某一选定水准面的距离。
