2017粤教版高中物理选修第4点《楞次定律与右手定则的剖析》精讲精练

第4点楞次定律与右手定则的剖析在电磁感应中，我们常用楞次定律和右手定则来判断导体中感应电流的方向，为了对这两条规律理解更深入，应用更恰当，下面就这两条规律比较如下.1.不同点(1)研究对象不同：楞次定律所研究的对象是整个闭合回路；右手定则研究的对象是闭合回路中做切割磁感线运动的一部分导体.(2)适用范围不同：楞次定律适用于由磁通量变化引起的感应电流的各种情况，当然也包括一部分导体在磁场中做切割磁感线运动的情况；右手定则只适用于一部分导体在磁场中做切割磁感线运动的情况，若导体与磁场无相对运动，就无法应用右手定则.因此，右手定则可以看做是楞次定律的一种特殊情况.(3)应用的方便性不同：虽然楞次定律可适用于由磁通量变化引起的感应电流的各种情况，但其在应用的过程中，要弄清原磁通量的方向、原磁通量的变化情况、感应电流的磁场的方向等，分析过程不能有半点纰漏，逻辑性强，过程繁琐；若是回路中的一部分导体在做切割磁感线运动而产生感应电流，应用右手定则时，只需按定则“伸手”，就可以判断出感应电流的方向，比较直接、简单，应用更方便.2.相同点(1)目的相同：在电磁感应中，应用楞次定律和右手定则，都是为了判断出回路中感应电流的方向.(2)本质相同：应用楞次定律来判断回路中感应电流的方向时，是因为闭合回路中的磁通量发生了变化；应用右手定则来判断回路中感应电流的方向时，是因为导体在做切割磁感线的运动，其本质也是由导体构成的闭合回路中的磁通量由于导体的运动而发生了变化.对点例题如图1所示，在竖直向下的磁场中，水平放置着闭合电路abcd.其中ab、cd两边的长度可以变化.当bc向右运动时(ad不动)，用两种方法分析通过灯泡L的电流的方向.图1答案见解题指导2 解题指导 方法一：用楞次定律：回路面积增大，磁通量变大，感应电流会在回路内产生向上的磁场来阻碍磁通量变大，由安培定则可知感应电流应沿adcba 方向，故流过灯泡的电流方向为由a 向d .方法二：用右手定则：直接判断出流经bc 边的电流是由c 向b ，故流过灯泡的电流方向是由a 向d .技巧点拨 凡是由于导体的运动而引起的感应电流方向的判断用右手定则；凡是由于磁场的变化而引起的感应电流方向的判断用楞次定律.如图2所示，试判定当开关S 闭合和断开瞬间，线圈ABCD 中的电流方向.图2答案 S 闭合时，感应电流方向为A →D →C →B →A ；S 断开时，感应电流方向为A →B →C →D →A .解析 当S 闭合瞬间：(1)研究的回路是ABCD ，穿过回路的磁场是电流I 产生的磁场，方向(由安培定则判知)垂直纸面向外，且磁通量增大；(2)由楞次定律得知感应电流磁场方向应和B 原相反，即垂直纸面向里；(3)由安培定则判知线圈ABCD 中感应电流方向是A →D →C →B →A .当S 断开瞬间：(1)研究的回路仍是线圈ABCD ，穿过回路的原磁场仍是电流I 产生的磁场，方向(由安培定则判知)垂直纸面向外，且磁通量减小；(2)由楞次定律得知感应电流磁场方向应和B 原相同，即垂直纸面向外；(3)由安培定则判知感应电流方向是A →B →C →D →A .。

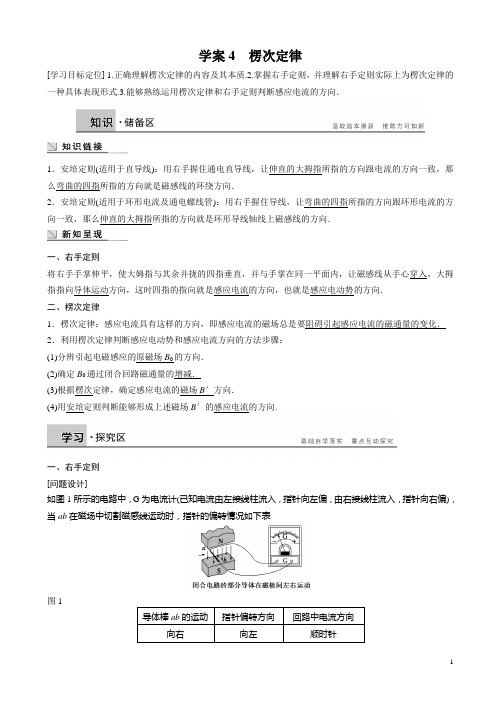

学案4楞次定律[学习目标定位] 1.正确理解楞次定律的内容及其本质.2.掌握右手定则，并理解右手定则实际上为楞次定律的一种具体表现形式.3.能够熟练运用楞次定律和右手定则判断感应电流的方向．1．安培定则(适用于直导线)：用右手握住通电直导线，让伸直的大拇指所指的方向跟电流的方向一致，那么弯曲的四指所指的方向就是磁感线的环绕方向．2．安培定则(适用于环形电流及通电螺线管)：用右手握住导线，让弯曲的四指所指的方向跟环形电流的方向一致，那么伸直的大拇指所指的方向就是环形导线轴线上磁感线的方向．一、右手定则将右手手掌伸平，使大姆指与其余并拢的四指垂直，并与手掌在同一平面内，让磁感线从手心穿入，大拇指指向导体运动方向，这时四指的指向就是感应电流的方向，也就是感应电动势的方向．二、楞次定律1．楞次定律：感应电流具有这样的方向，即感应电流的磁场总是要阻碍引起感应电流的磁通量的变化．2．利用楞次定律判断感应电动势和感应电流方向的方法步骤：(1)分辨引起电磁感应的原磁场B0的方向．(2)确定B0通过闭合回路磁通量的增减．(3)根据楞次定律，确定感应电流的磁场B′方向．(4)用安培定则判断能够形成上述磁场B′的感应电流的方向.一、右手定则[问题设计]如图1所示的电路中，G为电流计(已知电流由左接线柱流入，指针向左偏，由右接线柱流入，指针向右偏)，当ab在磁场中切割磁感线运动时，指针的偏转情况如下表图1导体棒ab的运动指针偏转方向回路中电流方向向右向左顺时针分析磁场方向、导体切割磁感线运动方向和感应电流方向之间的关系并总结规律． 答案 磁场方向、导体切割磁感线运动方向和感应电流方向之间的关系满足右手定则． [要点提炼]1．右手定则：将右手手掌伸平，使大拇指与其余并拢的四指垂直，并与手掌在同一平面内，让磁感线从手心穿入，大拇指指向导体运动方向，这时四指的指向就是感应电流的方向，也就是感应电动势的方向．(注意等效电源的正、负极)2．适用条件：只适用于导体在磁场中做切割磁感线运动的情况．3．当切割磁感线时四指的指向就是感应电流的方向，即感应电动势的方向(注意等效电源的正负极)． 二、楞次定律 [问题设计]根据如图2甲、乙、丙、丁所示进行电路图连接与实验操作，并填好实验现象记录表格．(1)请根据上表所填内容分析，感应电流的磁场方向是否总是与原磁场方向相反或相同？什么时候相反？什么时候相同？感应电流的磁场对原磁场磁通量变化有何影响？答案 不一定，有时相反，有时相同；闭合回路中原磁场的磁通量增加时，感应电流产生的磁场方向与原磁场方向相反；闭合回路中原磁场的磁通量减少时，感应电流产生的磁场方向与原磁场方向相同；感应电流的磁场总是阻碍原磁场磁通量的变化．(2)分析当磁铁靠近或远离线圈时两者的相互作用有什么规律？答案当条形磁铁插入时，磁铁与线圈的磁极是同名磁极相对；当条形磁铁拔出时，磁铁与线圈的磁极是异名磁极相对．即：两者靠近时，相互排斥；两者远离时，相互吸引．感应电流总要阻碍原磁场的相对运动．[要点提炼]1．楞次定律：感应电流的磁场总要阻碍引起感应电流的磁通量的变化．2．楞次定律中“阻碍”的含义：(1)谁起阻碍作用——感应电流的磁场．(2)阻碍什么——阻碍的是穿过回路的磁通量的变化，而不是磁通量本身．(3)如何阻碍——当原磁通量增加时，感应电流的磁场方向与原磁场方向相反；当原磁通量减少时，感应电流的磁场方向与原磁场方向相同，“阻碍”不是感应电流的磁场与原磁场的方向相反，而是“增反减同”．(4)阻碍效果——阻碍并不是阻止，结果是增加的还增加，减少的还减少，只是延缓了原磁场的磁通量的变化．3．(1)楞次定律是普遍适用的．既可判断因磁场变化在闭合电路中产生的感应电流的方向，又可判断在磁场中运动的一段导体中产生的感应电流的方向．(2)右手定则只能判断在磁场中运动的一段导体中产生的感应电流的方向．三、楞次定律的应用[问题设计]在长直通电导线附近有一闭合线圈abcd，如图3所示．当直导线中的电流强度I逐渐减小时，试判断线圈中感应电流的方向．图3请从解答此题的实践中，总结出用楞次定律判定感应电流方向的具体思路．答案线圈abcd中感应电流方向为顺时针．若要判定感应电流方向，需先弄清楚感应电流的磁场方向．根据楞次定律“阻碍”的含义，则要先明确原磁场的方向及其磁通量的变化情况．[要点提炼]应用楞次定律判断感应电流方向的步骤：(1)明确研究对象是哪一个闭合电路．(2)明确原磁场的方向．(3)判断闭合回路内原磁场的磁通量是增加还是减少．(4)由楞次定律判断感应电流的磁场方向．(5)由安培定则判断感应电流的方向．一、右手定则的应用例1下列图中表示闭合电路中的一部分导体ab在磁场中做切割磁感线运动的情景，导体ab上的感应电流方向为a→b的是()解析题中四图都属于闭合电路的一部分导体切割磁感线，应用右手定则判断可得：A中电流方向为a→b，B中电流方向为b→a，C中电流沿a→d→c→b→a方向，D中电流方向为b→a.故选A.答案 A二、对楞次定律的理解例2关于楞次定律，下列说法中正确的是()A．感应电流的磁场总是阻碍原磁场的增强B．感应电流的磁场总是阻碍原磁场的减弱C．感应电流的磁场总是阻碍原磁场的变化D．感应电流的磁场总是阻碍原磁通量的变化解析楞次定律的内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化，故选D.答案 D三、楞次定律的应用例3如图4所示，一平面线圈用细杆悬于P点，开始时细杆处于水平位置，释放后让它在如图所示的匀强磁场中运动．已知线圈平面始终与纸面垂直，当线圈第一次通过位置Ⅰ和位置Ⅱ时，顺着磁场方向看去，线圈中感应电流的方向分别为()图4A．逆时针方向，逆时针方向B．逆时针方向，顺时针方向C．顺时针方向，顺时针方向D．顺时针方向，逆时针方向解析线圈在位置Ⅰ时，磁通量方向水平向右且在增加．根据楞次定律知，感应电流的磁场总要阻碍引起感应电流的磁通量的变化，所以感应电流的磁场方向应水平向左．根据安培定则知，顺着磁场方向看去，线圈中的感应电流方向为逆时针方向．当线圈第一次通过位置Ⅱ时，穿过线圈的磁通量方向水平向右且在减小．根据楞次定律，感应电流的磁场方向水平向右．再根据安培定则，顺着磁场方向看去，线圈中感应电流的方向应为顺时针方向．答案 B针对训练如图5所示，闭合金属圆环沿垂直于磁场方向放置在匀强磁场中，将它从匀强磁场中匀速拉出，以下各种说法中正确的是()图5A．向左和向右拉出时，环中感应电流方向相反B．向左和向右拉出时，环中感应电流方向都是沿顺时针方向C．向左和向右拉出时，环中感应电流方向都是沿逆时针方向D．将圆环拉出磁场的过程中，当环全部处在磁场中运动时，也有感应电流产生答案 B解析圆环中感应电流的方向，取决于圆环中磁通量的变化情况，向左或向右将圆环拉出磁场的过程中，圆环中垂直纸面向里的磁感线的条数都要减少，根据楞次定律可知，感应电流产生的磁场的方向与原磁场方向相同，即都垂直纸面向里，应用安培定则可以判断出感应电流的方向沿顺时针方向．圆环全部处在磁场中运动时，虽然导线做切割磁感线运动，但环中磁通量不变，只有圆环离开磁场，环的一部分在磁场中，另一部分在磁场外时，环中磁通量才发生变化，环中才有感应电流．B选项正确．1．(对楞次定律的理解)关于楞次定律，下列说法正确的是()A．感应电流的磁场总是要阻碍引起感应电流的磁通量的变化B．闭合电路的一部分导体在磁场中运动时，必受磁场阻碍作用C．原磁场穿过闭合回路的磁通量增加时，感应电流的磁场与原磁场同向D．感应电流的磁场总是跟原磁场反向，阻碍原磁场的变化答案 A解析感应电流的磁场总是要阻碍引起感应电流的磁通量的变化，选项A正确；闭合电路的一部分导体在磁场中平行磁感线运动时，不受磁场阻碍作用，选项B错误；原磁场穿过闭合回路的磁通量增加时，感应电流的磁场与原磁场反向，选项C错误；感应电流的磁场当原磁场增强时跟原磁场反向，当原磁场减弱时跟原磁场同向，选项D错误．2．(楞次定律的应用)如图6所示，通电直导线L和平行直导线放置的闭合导体框abcd，当通电导线L运动时，以下说法正确的是()图6A．当导线L向左平移时，导体框abcd中感应电流的方向为abcdaB．当导线L向左平移时，导体框abcd中感应电流的方向为adcbaC．当导线L向右平移时(未到达ad)，导体框abcd中感应电流的方向为abcdaD．当导线L向右平移时(未到达ad)，导体框abcd中感应电流的方向为adcba答案AD解析当导线L向左平移时，闭合导体框abcd中磁场减弱，磁通量减少，abcd回路中产生的感应电流的磁场将阻碍磁通量的减少，由于导线L在abcd中磁场方向垂直纸面向里，所以abcd中感应电流的磁场方向应为垂直纸面向里，由安培定则可知感应电流的方向为abcda，选项A正确；当导线L向右平移时，闭合电路abcd中磁场增强，磁通量增加，abcd回路中产生的感应电流的磁场将阻碍原磁通量的增加，可知感应电流的磁场为垂直纸面向外，再由安培定则可知感应电流的方向为adcba，选项D正确．3．(楞次定律的应用)如图7所示，在水平面上有一个闭合的线圈，将一根条形磁铁从线圈的上方插入线圈中，在磁铁进入线圈的过程中，线圈中会产生感应电流，磁铁会受到线圈中电流的作用力，若从线圈上方俯视，关于感应电流和作用力的方向，以下判断正确的是()图7A．若磁铁的N极向下插入，线圈中产生顺时针方向的感应电流B．若磁铁的S极向下插入，线圈中产生顺时针方向的感应电流C．无论N极向下插入还是S极向下插入，磁铁都受到向下的引力D．无论N极向下插入还是S极向下插入，磁铁都受到向上的斥力答案BD解析若磁铁的N极向下插入，穿过线圈的磁通量增加，磁场方向向下，根据楞次定律可知，感应磁场方向向上，由右手螺旋定则知，线圈中产生逆时针方向的感应电流，故A错误；若磁铁的S极向下插入，穿过线圈的磁通量增加，磁场方向向上，根据楞次定律可知，感应磁场方向向下，由右手螺旋定则知，线圈中产生顺时针方向的感应电流，故B正确；通电线圈的磁场与条形磁铁相似，根据安培定则判断可知，当N极向下插入时，线圈上端相当于N极，当S极向下插入时，线圈上端相当于S极，存在斥力，故C错误，D正确．导体与磁体的作用力也可以根据楞次定律的另一种表述判断：感应电流的磁场总要阻碍导体与磁体间的相对运动，无论N极向下插入还是S极向下插入，磁体与线圈的相对位置都在减小，故磁体与线圈之间存在斥力．故C错误，D正确．所以选B、D.4.(右手定则的应用)如图8 所示，光滑平行金属导轨PP′和QQ′，都处于同一水平面内，P和Q之间连接一电阻R，整个装置处于竖直向下的匀强磁场中．现在将垂直于导轨放置一根导体棒MN，用一水平向右的力F拉动导体棒MN，以下关于导体棒MN中感应电流方向和它所受安培力的方向的说法正确的是()图8A．感应电流方向是N→MB．感应电流方向是M→NC．安培力水平向左D．安培力水平向右答案AC解析由右手定则知，MN中感应电流方向是N→M，再由左手定则可知，MN所受安培力方向垂直导体棒水平向左，C正确，故选A、C.题组一对楞次定律的理解1．关于感应电流，以下说法中正确的是()A．感应电流的方向总是与原电流的方向相反B．感应电流的方向总是与原电流的方向相同C．感应电流的磁场总是阻碍闭合电路内原磁场的磁通量的变化D．感应电流的磁场总是与原线圈内的磁场方向相反答案 C解析由楞次定律可知，感应电流的磁场总是阻碍闭合电路内部原磁场的磁通量的变化，故C正确；如果原磁场中的磁通量是增大的，则感应电流的磁场就与它相反，来消弱它的增大，如果原磁场中的磁通量是减小的，则感应电流的磁场就与它相同，来阻碍它的减小，故A、B、D错误．2．根据楞次定律可知，感应电流的磁场一定是()A．与引起感应电流的磁场反向B．阻止引起感应电流的磁通量变化C．阻碍引起感应电流的磁通量变化D．使电路磁通量为零答案 C解析由楞次定律可知，感应电流的磁场总是阻碍引起它的原磁通量的变化．具体来说就是“增反减同”．因此C正确．题组二楞次定律的应用3．矩形导线框abcd与长直导线MN放在同一水平面上，ab边与MN平行，导线MN中通入如图1所示的电流，当MN中的电流增大时，下列说法正确的是()图1A．导线框abcd中没有感应电流B．导线框abcd中有顺时针方向的感应电流C．导线框所受的安培力的合力方向水平向左D．导线框所受的安培力的合力方向水平向右答案 D解析直导线中通有向上均匀增大的电流，根据安培定则知，通过线框的磁场方向垂直纸面向里，且均匀增大，根据楞次定律知感应电流的方向为逆时针方向．故A、B错误．根据左手定则知，ab边所受安培力方向水平向右，cd边所受安培力方向水平向左，离导线越近，磁感应强度越大，所以ab边所受的安培力大于cd边所受的安培力，则线框所受安培力的合力方向水平向右，故C错误，D正确．故选D.4.如图2所示，AOC是光滑的金属轨道，AO沿竖直方向，OC沿水平方向，PQ是一根金属直杆立在轨道上，直杆从图示位置由静止开始在重力作用下运动，运动过程中Q端始终在OC上，空间存在着垂直纸面向外的匀强磁场，则在PQ杆滑动的过程中，下列判断正确的是()图2A．感应电流的方向始终是P→QB．感应电流的方向先是由P→Q，后是由Q→PC．PQ受磁场力的方向垂直于杆向左D．PQ受磁场力的方向先垂直于杆向右，后垂直于杆向左答案 B解析在PQ杆滑动的过程中，杆与导轨所围成的三角形面积先增大后减小，三角形POQ内的磁通量先增大后减小，由楞次定律可判断B项对，A项错．再由PQ中电流方向及左手定则可判断C、D项错误，故选B.5.如图3所示，一根条形磁铁自左向右穿过一个闭合螺线管，则电路中()图3A．始终有感应电流自a向b流过电流表GB．始终有感应电流自b向a流过电流表GC．先有a→G→b方向的感应电流，后有b→G→a方向的感应电流D．将不会产生感应电流答案 C解析当条形磁铁进入螺线管时，闭合线圈中的磁通量增加，当条形磁铁穿出螺线管时，闭合线圈中的磁通量减少，由楞次定律可知C正确．6.如图4所示，金属环所在区域存在着匀强磁场，磁场方向垂直纸面向里．当磁感应强度逐渐增大时，内、外金属环中感应电流的方向为()图4A．外环顺时针，内环逆时针B．外环逆时针，内环顺时针C．内、外环均为逆时针D．内、外环均为顺时针答案 B解析首先明确研究的回路由外环和内环共同组成，回路中包围的磁场方向垂直纸面向里且内、外环之间的磁通量增加．由楞次定律可知两环之间的感应电流的磁场方向与原磁场方向相反，垂直于纸面向外，再由安培定则判断出感应电流的方向是：外环沿逆时针方向，内环沿顺时针方向，故选项B正确．7.如图5所示，一对大磁极，中间处可视为匀强磁场，上、下边缘处为非匀强磁场，一矩形导线框abcd保持水平，从两磁极间中心上方某处开始下落，并穿过磁场，则()图5A．线框中有感应电流，方向是先a→b→c→d→a后d→c→b→a→dB．线框中有感应电流，方向是先d→c→b→a→d后a→b→c→d→aC．受磁场的作用，线框要发生转动D．线框中始终没有感应电流答案 D解析由于线框从两极间中心上方某处开始下落，根据对称性知，下落过程中穿过线框abcd的磁通量始终是零，没有变化，所以始终没有感应电流，因此不会受磁场的作用．故选项D正确．8.如图6所示，金属线框与直导线AB在同一平面内，直导线中通有电流I，将线框由位置1拉至位置2的过程中，线框的感应电流的方向是()图6A．先顺时针，后逆时针，再顺时针B．始终顺时针C．先逆时针，后顺时针，再逆时针D．始终逆时针答案 C解析在靠近直导线直到处于中间位置的过程中，磁通量先增大后减小，原磁场方向垂直纸面向里，感应电流的磁场方向应先垂直纸面向外后垂直纸面向里，由右手螺旋定则可判断电流方向为先逆时针后顺时针，同理当处于中间位置到线框全穿过直导线的过程中，感应电流方向为顺时针，当远离导线的过程中，感应电流方向为逆时针，故选C.9．如图7所示，在水平地面下有一条沿东西方向铺设的水平直导线，导线中通有自东向西稳定、强大的直流电流．现用一闭合的检测线圈(线圈中串有灵敏的检流计，图中未画出)检测此通电直导线的位置，若不考虑地磁场的影响，在检测线圈位于水平面内，从距直导线很远处由北向南沿水平地面通过导线的上方并移至距直导线很远处的过程中，俯视检测线圈，其中的感应电流的方向是()图7A．先顺时针后逆时针B．先逆时针后顺时针C．先逆时针后顺时针，然后再逆时针D．先顺时针后逆时针，然后再顺时针答案 C解析根据通电直导线周围磁感线的特点，检测线圈由远处移至直导线正上方时，穿过线圈的磁场有向下的分量，磁通量先增加后减小，由楞次定律和安培定则知，线圈中的电流方向先逆时针后顺时针．当检测线圈由直导线正上方移至远处时，穿过线圈的磁场有向上的分量，磁通量先增加后减小，由楞次定律和安培定则知，线圈中的电流方向先顺时针后逆时针，所以C正确．题组三右手定则的应用10．如图8所示，匀强磁场与圆形导体环平面垂直，导体ef与环接触良好，当ef向右匀速运动时()11 图8A ．圆环中磁通量不变，环上无感应电流产生B ．整个环中有顺时针方向的电流C ．整个环中有逆时针方向的电流D ．环的右侧有逆时针方向的电流，环的左侧有顺时针方向的电流答案 D解析 由右手定则知ef 上的电流由e →f ，故右侧的电流方向为逆时针，左侧的电流方向为顺时针，选D.11．如图9所示，导线框abcd 与通电直导线在同一平面内，直导线通有恒定电流并通过ad 和bc 的中点，当线框向右运动的瞬间，则()图9A ．线框中有感应电流，且按顺时针方向B ．线框中有感应电流，且按逆时针方向C ．线框中有感应电流，但方向难以判断D ．由于穿过线框的磁通量为零，所以线框中没有感应电流答案 B解析 此题可用两种方法求解，借此感受分别在哪种情况下应用右手定则和楞次定律更便捷．方法一：首先由安培定则判断通电直导线周围的磁场方向(如图所示)，因ab 导线向右做切割磁感线运动，由右手定则判断感应电流方向由a →b ，同理可判断cd 导线中的感应电流方向由c →d ，ad 、bc 两边不做切割磁感线运动，所以整个线框中的感应电流是沿逆时针方向的．方法二：首先由安培定则判断通电直导线周围的磁场方向(如图所示)，由对称性可知合磁通量Φ＝0；其次当导线框向右运动时，穿过线框的磁通量增大(方向垂直纸面向里)，由楞次定律可知感应电流的磁场方向应垂直纸面向外，最后由安培定则判断感应电流方向沿逆时针，故B 选项正确．。

积盾市安家阳光实验学校第4点楞次律与右手则的剖析在电磁感中，我们常用楞次律和右手则来判断导体中感电流的方向，为了对这两条规律理解更深入，用更恰当，下面就这两条规律比较如下．1．不同点(1)研究对象不同：楞次律所研究的对象是整个闭合回路；右手则研究的对象是闭合回路中做切割磁感线运动的一导体．(2)适用范围不同：楞次律适用于由磁通量变化引起的感电流的各种情况，当然也包括一导体做切割磁感线运动的情况；右手则只适用于一导体在磁场中做切割磁感线运动的情况，若导体与磁场无相对运动，就无法用右手则．因此，右手则可以看做楞次律的一种特殊情况．(3)用的方便性不同：虽然楞次律可适用于由磁通量变化引起的感电流的各种情况，但其在用的过程中，要弄磁通量的方向、原磁通量的变化情况、感电流的磁场的方向，分析过程不能有半点纰漏，逻辑性强，过程繁琐；若是回路中的一导体在做切割磁感线运动而产生感电流，用右手则时，只需按则“伸手”，就可以判断出感电流的方向，比较直接、简单，用更方便．2．相同点(1)目的相同：在电磁感中，用楞次律和右手则，都是为了判断出回路中感电流的方向．(2)本质相同：用楞次律来判断回路中感电流的方向时，是因为闭合回路中的磁通量发生了变化；用右手则来判断回路中感电流的方向时，是因为导体在做切割磁感线的运动，其本质也是由导体构成的闭合回路中的磁通量由于导体的运动而发生了变化．对点例题如图1所示，在竖直向下的磁场中，水平放置着闭合电路abcd.其中ab、cd两边的长度可以变化．当bc向右运动时(ad不动)，用两种方法分析通过灯泡L的电流的方向．图1解题指导解法一：用楞次律：回路面积增大，磁通量变大，感电流会在回路内产生向上的磁场来阻碍磁通量变大，由安培则可知感电流沿adcba方向，故流过灯泡的电流方向为由a向d.解法二：用右手则：直接判断出流经bc边的电流是由c向b，故流过灯泡的电流方向是由a向d.答案见解题指导技巧凡是由于导体的运动而引起的感电流方向的判断用右手则；凡是由于磁场的变化而引起的感电流方向的判断用楞次律．如图2所示，试判当开关S闭合和断开瞬间，线圈ABCD中的电流方向．图2思路根据电流的方向，由安培则判断出原磁场的方向．再根据磁场的强弱变化用楞次律判断感电流的方向．答案S闭合时，感电流方向为A→D→C→B→A；S断开时，感电流方向为A→B→C→D→A.解析当S闭合时：(1)研究的回路是ABCD，穿过回路的磁场是电流I产生的磁场，方向(由安培则判知)指向读者，且磁通量增大；(2)由楞次律得知感电流磁场方向和B原相反，即背离读者指向纸面内；(3)由安培则判知线圈ABCD中感电流方向是A→D→C→B→A.当S断开时：(1)研究的回路仍是线圈ABCD，穿过回路的原磁场仍是电流I产生的磁场，方向(由安培则判知)指向读者，且磁通量减小；(2)由楞次律得知感电流磁场方向和B原相同，即指向读者；(3)由安培则判知感电流方向是A→B→C→D→A.。

2017粤教版高中物理选修第一章《楞次定律的应用》word学案[学习目标定位] 1.学习应用楞次定律的推论判断感应电流的方向.2.理解安培定则、左手定则、右手定则和楞次定律的区别．1．应用楞次定律判断感应电流方向的一般步骤是：(1)明确所研究的闭合电路，判断原磁场的方向；(2)判断闭合电路内原磁场的磁通量的变化情况；(3)由楞次定律判断感应电流的磁场方向；(4)由安培定则根据感应电流的磁场方向，判断出感应电流的方向．2．安培定则(右手螺旋定则)、右手定则、左手定则(1)判断电流产生的磁场方向用安培定则．(2)判断磁场对通电导体及运动电荷的作用力方向用左手定则．(3)判断导体切割磁感线运动产生的感应电流方向用右手定则.一、“增反减同”法感应电流的磁场，总是阻碍引起感应电流的磁通量(原磁场磁通量)的变化．(1)当原磁场磁通量增加时，感应电流的磁场方向与原磁场方向相反，(2)当原磁场磁通量减少时，感应电流的磁场方向与原磁场方向相同．口诀记为“增反减同”．例1(单选)如图1所示，一水平放置的矩形闭合线圈abcd在细长磁铁的N极附近竖直下落，保持bc边在纸外，ab边在纸内，由图中位置Ⅰ经过位置Ⅱ到位置Ⅲ，位置Ⅰ和位置Ⅲ都很接近位置Ⅱ，这个过程中线圈的感应电流()图1A．沿abcd流动B．沿dcba流动C．先沿abcd流动，后沿dcba流动D．先沿dcba流动，后沿abcd流动解析本题考查用楞次定律判断感应电流的方向，关键要分析清楚矩形线圈由位置Ⅰ到位置Ⅱ和由位置Ⅱ到位置Ⅲ两过程中，穿过线圈的磁感线方向相反．由条形磁铁的磁场可知，线圈在位置Ⅱ时穿过闭合线圈的磁通量最小为零，线圈从位置Ⅰ到位置Ⅱ，从下向上穿过线圈的磁通量在减少，线圈从位置Ⅱ到位置Ⅲ，从上向下穿过线圈的磁通量在增加，根据楞次定律可知感应电流的方向是abcd.答案 A二、“来拒去留”法由于磁场与导体的相对运动产生电磁感应现象时，产生的感应电流与磁场间有力的作用，这种力的作用会“阻碍”相对运动．口诀记为“来拒去留”．例2(单选)如图2所示，当磁铁突然向铜环运动时，铜环的运动情况是()图2A．向右摆动B．向左摆动C．静止D．无法判定解析本题可由两种方法来解决：方法1：画出磁铁的磁感线分布，如图甲所示，当磁铁向铜环运动时，穿过铜环的磁通量增加，由楞次定律判断出铜环中的感应电流方向如图甲所示．分析铜环受安培力作用而运动时，可把铜环中的电流等效为多段直线电流元．取上、下两小段电流元作为研究对象，由左手定则确定两段电流元的受力，由此可推断出整个铜环所受合力向右，故A正确．甲乙方法2(等效法)：磁铁向右运动，使铜环产生的感应电流可等效为图乙所示的条形磁铁，两磁铁有排斥作用，故A正确．答案 A三、“增缩减扩”法当闭合电路中有感应电流产生时，电路的各部分导线就会受到安培力作用，会使电路的面积有变化(或有变化趋势)．(1)若原磁通量增加，则通过缩小有效面积起到阻碍的作用．(2)若原磁通量减小，则通过扩大有效面积起到阻碍的作用．口诀记为“增缩减扩”．例3(单选)如图3所示，在载流直导线旁固定有两平行光滑导轨A、B，导轨与直导线平行且在同一水平面内，在导轨上有两可自由滑动的导体ab和cd.当载流直导线中的电流逐渐增强时，导体ab和cd的运动情况是()图3A．一起向左运动B．一起向右运动C．ab和cd相向运动，相互靠近D．ab和cd相背运动，相互远离解析由于在闭合回路abcd中，ab和cd电流方向相反，所以两导体运动方向一定相反，排除A、B；当载流直导线中的电流逐渐增强时，穿过闭合回路的磁通量增大，根据楞次定律，感应电流总是阻碍穿过回路磁通量的变化，所以两导体相互靠近，减小面积，达到阻碍磁通量增大的目的．故选 C.答案 C四、增离减靠法发生电磁感应现象时，通过什么方式来“阻碍”原磁通量的变化要根据具体情况而定．可能是阻碍导体的相对运动，也可能是改变线圈的有效面积，还可能是通过远离或靠近变化的磁场源来阻碍原磁通量的变化．即：(1)若原磁通量增加，则通过远离磁场源起到阻碍的作用．(2)若原磁通量减小，则通过靠近磁场源起到阻碍的作用．口诀记为“增离减靠”．例4(单选)一长直铁芯上绕有一固定线圈M，铁芯右端与一木质圆柱密接，木质圆柱上套有一闭合金属环N，N可在木质圆柱上无摩擦移动，M连接在如图4所示的电路中，其中R为滑动变阻器，E1和E2为直流电源，S为单刀双掷开关，下列情况中，可观测到N向左运动的是()图4A．在S断开的情况下，S向a闭合的瞬间B．在S断开的情况下，S向b闭合的瞬间C．在S已向a闭合的情况下，将R的滑片向c端移动时D．在S已向a闭合的情况下，将R的滑片向d端移动时解析金属环N向左运动，说明穿过N的磁通量在减小，说明线圈M中的电流在减小，只有选项C符合题意．答案 C五、安培定则、左手定则、右手定则、楞次定律的区别应用1．右手定则是楞次定律的特殊情况(1)楞次定律的研究对象为整个闭合导体回路，适用于磁通量变化引起感应电流的各种情况．(2)右手定则的研究对象为闭合导体回路的一部分，适用于一段导线在磁场中做切割磁感线运动．2．区别安培定则、左手定则、右手定则的关键是抓住因果关系(1)因电而生磁(I→B)→安培定则．(判断电流周围磁感线的方向)(2)因动而生电(v、B→Ｉ感)→右手定则．(导体切割磁感线产生感应电流)(3)因电而受力(I、B→Ｆ安)→左手定则．(磁场对电流有作用力)例5(单选)如图5所示，导轨间的磁场方向垂直于纸面向里．圆形金属环B正对电磁铁A当导线MN在导轨上向右加速滑动时，(说明：导体棒切割磁感线速度越大，感应电流越大)下列说法正确的是()图5A．MN中电流方向N→Ｍ，B被A吸引B．MN中电流方向N→Ｍ，B被A排斥C．MN中电流方向M→Ｎ，B被A吸引D．MN中电流方向M→Ｎ，B被A排斥解析MN向右加速滑动，根据右手定则，MN中的电流方向从N→Ｍ，且大小逐渐变大，根据安培定则知，电磁铁A的在B处的磁场方向向左，且大小逐渐增强，根据楞次定律知，B环中的感应电流产生的磁场方向向右，B被A排斥，B正确，A、C、D错误．答案 B1．(来拒去留法)(单选)如图6所示，螺线管CD的导线绕法不明，当磁铁AB插入螺线管时，闭合电路中有图示方向的感应电流产生，下列关于螺线管磁场极性的判断，正确的是()图6A．C端一定是N极B．D端一定是N极C．C端的极性一定与磁铁B端的极性相同D．因螺线管的绕法不明，故无法判断极性答案 C解析由“来拒去留”得磁铁与螺线管之间产生相斥的作用，即螺线管的C端一定与磁铁的B 端极性相同，与螺线管的绕法无关．但因为磁铁AB的N、S极性不明，所以螺线管CD两端的极性也不能确定，所以A、B、D错，C对．2．(增缩减扩法及来拒去留法)(单选)如图7所示，水平桌面上放有一个闭合铝环，在铝环轴线上方有一个条形磁铁．当条形磁铁沿轴线竖直向下迅速移动时，下列判断正确的是()图7A．铝环有收缩趋势，对桌面压力减小B．铝环有收缩趋势，对桌面压力增大C．铝环有扩张趋势，对桌面压力减小D．铝环有扩张趋势，对桌面压力增大答案 B解析根据楞次定律可知：当条形磁铁沿轴线竖直向下迅速移动时铝环内的磁通量增大，因此铝环面积应有收缩的趋势，同时将远离磁铁，故增大了和桌面的挤压程度，从而使铝环对桌面压力增大，故B项正确．3．(增离减靠法)(双选)如图8是某电磁冲击钻的原理图，若突然发现钻头M向右运动，则可能是()图8A．开关S闭合瞬间B．开关S由闭合到断开的瞬间C．开关S已经是闭合的，滑动变阻器滑片P向左迅速滑动D．开关S已经是闭合的，滑动变阻器滑片P向右迅速滑动答案AC解析当开关突然闭合时，左线圈上有了电流，产生磁场，而对于右线圈来说，磁通量增加，产生感应电流，使钻头M向右运动，故A项正确；当开关S已经是闭合时，只有左侧线圈电流增大才会导致钻头M向右运动，故C项正确．4．(安培定则、左手定则、右手定则、楞次定律的区别运用)(双选)如图9所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，当PQ在外力的作用下运动时，MN在磁场力的作用下向右运动，则PQ所做的运动可能是()图9A．向右加速运动B．向左加速运动C．向右减速运动D．向左减速运动答案BC解析当PQ向右运动时，用右手定则可判定PQ中感应电流的方向是由Q→Ｐ，由安培定则可知穿过L1的磁场方向是自下而上的；若PQ向右加速运动，则穿过L1的磁通量增加，用楞次定律可以判断流过MN的感应电流是从N→Ｍ的，用左手定则可判定MN受到向左的安培力，将向左运动，可见选项A错误；若PQ向右减速运动，流过MN的感应电流方向、MN所受的安培力的方向均将反向，MN向右运动，所以选项C正确；同理可判断选项B正确，选项D错误．题组一“来拒去留”法1．(单选)如图1所示，线圈两端与电阻相连构成闭合回路，在线圈上方有一竖直放置的条形磁铁，磁铁的N极朝下．在磁铁的N极向下靠近线圈的过程中()图1A．通过电阻的感应电流方向由a到b，线圈与磁铁相互排斥B．通过电阻的感应电流方向由b到a，线圈与磁铁相互排斥C．通过电阻的感应电流方向由a到b，线圈与磁铁相互吸引D．通过电阻的感应电流方向由b到a，线圈与磁铁相互吸引答案 B解析根据楞次定律，感应电流的磁场总是阻碍磁通量的变化，因此阻碍条形磁铁的下落，即来拒去留，同名磁极相斥，所以线圈上端为N极，根据安培定则判断线圈电流方向向下，线圈下端为正极，上端为负极，电流方向从下端由b经电阻到a再回到线圈负极，B对．2．(单选)如图2所示，一质量为m的条形磁铁用细线悬挂在天花板上，细线从一水平金属圆环中穿过．现将环从位置Ⅰ释放，经过磁铁到达位置Ⅱ，设环经过磁铁上端和下端附近时细线的张力分别为FT1和FT2，重力加速度大小为g，则()图2A．FT1＞mg，FT2＞mgB．FT1＜mg，FT2＜mgC．FT1＞mg，FT2＜mgD．FT1＜mg，FT2＞mg答案 A解析当环经过磁铁上端，穿过环的磁通量增加，在圆环中感应电流的磁场要阻碍其磁通量增加，所以磁铁对环有向上的斥力作用，由牛顿第三定律，环对磁铁有向下的斥力作用，使得细线对磁铁的拉力大于磁铁的重力，即FT1＞mg；同理，当环经过磁铁下端时，穿过环的磁通量减小，圆环中产生的感应电流的磁场要阻碍其磁通量减小，所以磁铁对环有向上的吸引力作用，由牛顿第三定律，则环对磁铁有向下的吸引力作用，使得细线对磁铁的拉力大于磁铁的重力，即FT2＞mg，选项A正确．3．(单选)如图3所示，粗糙水平桌面上有一质量为m的铜质矩形线圈．当一竖直放置的条形磁铁从线圈中线AB正上方快速经过时，若线圈始终不动，则关于线圈受到的支持力FN 及在水平方向运动趋势的正确判断是()图3A．FN先小于mg后大于mg，运动趋势向左B．FN先大于mg后小于mg，运动趋势向左C．FN先小于mg后大于mg，运动趋势向右D．FN先大于mg后小于mg，运动趋势向右答案 D解析条形磁铁从线圈正上方由左向右运动的过程中，线圈中的磁通量先增大后减小，根据楞次定律的第二种描述：“来拒去留”可知，线圈先有向下和向右的趋势，后有向上和向右的趋势；故线圈受到的支持力先大于重力后小于重力；运动趋势向右．故选 D.4．(单选)如图4所示，两个相同的轻质铝环套在一根水平光滑绝缘杆上，当一条形磁铁向左运动靠近两环时，两环的运动情况是()图4A．同时向左运动，间距变大B．同时向左运动，间距变小C．同时向右运动，间距变小D．同时向右运动，间距变大答案 B解析磁铁向左运动，穿过两环的磁通量均增加．根据楞次定律，感应电流的磁场将阻碍原磁通量增加，所以两者都向左运动．另外，两环产生的感应电流方向相同，依据安培定则和左手定则可以判断两个环之间是相互吸引的，所以选项A、C、D错误，B正确．题组二“增缩减扩”法5．(双选)如图5所示，在水平面上有一固定的导轨，导轨为U形金属框架，框架上放置一金属杆ab，不计摩擦，在竖直方向上有匀强磁场，则()图5A．若磁场方向竖直向上并增强时，杆ab将向右移动B．若磁场方向竖直向上并减弱时，杆ab将向右移动C．若磁场方向竖直向下并增强时，杆ab将向右移动D．若磁场方向竖直向下并减弱时，杆ab将向右移动答案BD解析不管磁场方向竖直向上还是竖直向下，当磁感应强度增大时，回路中磁通量变大，由楞次定律知杆ab将向左移动，反之，杆ab将向右移动，选项B、D正确．6．(单选)如图6所示，光滑固定金属导轨M、N水平放置，两根导体棒P、Q平行放在导轨上，形成闭合回路．当一条形磁铁从上方向下迅速接近回路时，可动的两导体棒P、Q将()图6A．保持不动B．相互远离C．相互靠近D．无法判断答案 C解析效果法：四根导体组成闭合回路，当磁铁迅速接近回路时，不管是N极还是S极，穿过回路的磁通量都增加，闭合回路中产生感应电流，感应电流将“阻碍”原磁通量的增加，怎样来阻碍增加呢？可动的两根导体只能用减小回路面积的方法来阻碍原磁通量的增加，得到的结论是P、Q相互靠近，选项C正确．还可以用常规法，根据导体受磁场力的方向来判断．7．(单选)如图7所示，ab是一个可绕垂直于纸面的轴O转动的闭合矩形导线框，当滑动变阻器R的滑片自左向右滑动时，线框ab的运动情况是()图7A．保持静止不动B．逆时针转动C．顺时针转动D．发生转动，但电源极性不明，无法确定转动的方向答案 C解析根据题图所示电路，线框ab所处位置的磁场是水平方向的，当滑动变阻器的滑片向右滑动时，电路中电阻增大，电流减弱，则穿过闭合导线框ab的磁通量将减少．Φ＝BSsin θ，θ为线圈平面与磁场方向的夹角，根据楞次定律，感应电流的磁场将阻碍原磁通量的减少，则线框ab只有顺时针旋转使θ角增大，而使穿过线圈的磁通量增加，则C正确．注意此题并不需要明确电源的极性．题组三“增离减靠”法8．(单选)如图8所示，一个有弹性的金属线圈被一根橡皮绳吊于通电直导线的正下方，直导线与线圈在同一竖直面内，当通电直导线中电流增大时，弹性线圈的面积S和橡皮绳的长度l将()图8A．S增大，l变长B．S减小，l变短C．S增大，l变短D．S减小，l变长答案 D解析当通电直导线中电流增大时，穿过金属线圈的磁通量增大，金属线圈中产生感应电流，根据楞次定律，感应电流要阻碍原磁通量的增大：一是用缩小面积的方式进行阻碍；二是用远离直导线的方法进行阻碍，故D正确．9．(单选)如图9所示，A为水平放置的胶木圆盘，在其侧面均匀分布着负电荷，在A的正上方用绝缘丝线悬挂一个金属圆环B，使B的环面水平且与圆盘面平行，其轴线与胶木盘A 的轴线OO′重合，现使胶木盘A由静止开始绕其轴线OO′按箭头所示方向加速转动，则()图9A．金属环B的面积有扩大的趋势，丝线受到的拉力增大B．金属环B的面积有缩小的趋势，丝线受到的拉力减小C．金属环B的面积有扩大的趋势，丝线受到的拉力减小D．金属环B的面积有缩小的趋势，丝线受到的拉力增大答案 B解析胶木盘A由静止开始绕其轴线OO′按箭头所示方向加速转动，形成环形电流，环形电流的大小增大，根据安培定则知，通过B的磁通量向下，且增大，根据楞次定律的另一种表述，引起的效果阻碍原磁通量的增大，所以金属环的面积有缩小的趋势，且有向上的运动趋势，所以丝线的拉力减小．故B正确，A、C、D错误．10．(单选)如图10所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行，当电键S接通瞬间，两铜环的运动情况是()图10A．同时向两侧推开B．同时向螺线管靠拢C．一个被推开，一个被吸引，但因电流正负极未知，无法具体判断D．同时被推开或同时向螺线管靠拢，但因电源正负极未知，无法具体判断答案 A解析当电键S接通瞬间，小铜环中磁通量从无到有，根据楞次定律，感应电流的磁场要阻碍磁通量的增加，则两环将向两侧运动．故A正确．题组四安培定则、左手定则、右手定则、楞次定律的区别运用11．(双选)如图11所示，导体AB、CD可在水平轨道上自由滑动，当导体棒AB在外力作用下向左移动时()图11A．AB中感应电流的方向为A到BB．AB中感应电流的方向为B到AC．CD向左移动D．CD向右移动答案AD解析由右手定则可判断AB中感应电流方向为A→Ｂ，CD中电流方向为C→Ｄ，由左手定则可判定CD受到向右的安培力作用而向右运动．12．(单选)如图12甲所示，长直导线与闭合金属线框位于同一平面内，长直导线中的电流i随时间t的变化关系如图乙所示．在0～T2时间内，直导线中电流向上，则在T2～T时间内，线框中感应电流的方向与所受安培力方向是()图12A．感应电流方向为顺时针，线框所受安培力的合力方向向左B．感应电流方向为逆时针，线框所受安培力的合力方向向右C．感应电流方向为顺时针，线框所受安培力的合力方向向右D．感应电流方向为逆时针，线框所受安培力的合力方向向左答案 C解析在T2～T时间内，直导线电流方向向下，根据安培定则，知直导线右侧磁场的方向垂直纸面向外，电流逐渐增大，则磁场逐渐增强，根据楞次定律，金属线框中产生顺时针方向的感应电流．根据左手定则，知金属框左边受到的安培力方向水平向右，右边受到的安培力方向水平向左，离导线越近，磁场越强，则左边受到的安培力大于右边受到的安培力，所以金属框所受安培力的合力水平方向向右，故C正确，A、B、D错误．13．(双选)如图13所示，在匀强磁场中放有平行铜导轨，它与大线圈M相连接，要使小导线圈N获得顺时针方向的感应电流，则放在导轨上的金属棒ab的运动情况(两线圈共面放置)是()图13A．向右匀速运动B．向左加速运动C．向右减速运动D．向右加速运动答案BC。

一对一个性化辅导教案楞次定律和右手定则的应用要点一、楞次定律的得出要点二、楞次定律的内容感应电流具有这样的方向，即感应电流的磁场．．引起感应电流的磁通量的变化．．。

．．总要阻碍要点三、楞次定律的应用应用楞次定律判断感应电流方向的一般步骤是：（1）明确所研究的闭合电路，判断原磁场的方向．．．．．．；（2）判断闭合电路内原磁场的磁通量的变化．．．．．．．．．．情况；（3）由楞次定律判断感应电流的磁场方向．．．．．．．．．；（4）由安培定则根据感应电流的磁场方向，判断出感应电流的方向．．．．．．．。

以上步骤可概括为四句话：“明确增减和方向，增反减同切莫忘，安培定则来判断，四指环绕是流向。

”要点四、右手定则1．内容：伸出右手，让大拇指跟其余四指垂直，并且都跟手掌在同一平面内，让磁感线从手心垂直进入，并使拇指指向导体运动方向，这时其余四指所指方向就是感应电流的方向。

2．适用范围：适用于闭合电路部分导体切割磁感线产生感应电流的情况，它是楞次定律的一种特殊情况。

【典型例题】类型一、理解楞次定律例1．根据楞次定律可知感应电流的磁场一定（）A．阻碍引起感应电流的磁通量B．与引起感应电流的磁场反向C．阻碍引起感应电流的磁通量的变化D．与引起感应电流的磁场方向相同【答案】C【解析】本题考查楞次定律的理解，关键是真正理解楞次定律的内涵和外延。

感应电流的磁场阻碍引起感应电流的磁通量的变化，而不是阻碍磁通量，它和引起感应电流的磁场可以同向，也可以反向。

故选C。

类型二、用楞次定律判断感应电流的方向例2．(2014 苏北联考)如图所示，一条形磁铁从左向右匀速穿过线圈，当磁铁经过A、B两位置时，线圈中()A．感应电流方向相同，感应电流所受作用力的方向相同B．感应电流方向相反，感应电流所受作用力的方向相反C．感应电流方向相反，感应电流所受作用力的方向相同D．感应电流方向相同，感应电流所受作用力的方向相反【答案】C【变式1】如图所示，P为一个闭合的金属弹簧圆圈，在它的中间插有一根条形磁铁，现在用力从四周拉弹簧圆圈，使圆圈的面积增大，从上向下看（）A．穿过弹簧圆圈面的磁通量减少，弹簧圆中有逆时针方向的感应电流B．穿过弹簧圆圈面的磁通量增加，弹簧圆中有逆时针方向的感应电流C．穿过弹簧圆圈面的磁通量减少，弹簧圆中有顺时针方向的感应电流D．穿过弹簧圆圈面的磁通量增加，弹簧圆中有顺时针方向的感应电流【答案】A【解析】如图，从上向下看。
