浆(湿)喷桩施工现场记录监理表

一、湿喷桩施工监理实施细则一、总则312国道常州段，对于桥头段，桥头过渡段软基处理采用湿喷桩进行加固。

原理是通过带有特殊喷嘴的泥浆管，喷射钻进到预定深度，然后利用高压（20-40Mpa）泥浆泵将水泥浆以高速喷射冲切土体，使射入的水泥浆和地基土强制进行混合，经凝结硬化一系列物理化学反应，在短期内，使原来流塑状态变成半固态的桩体，使原来的软土地基变成具有整体性，水稳定性和一定强度的加固土桩复合地基，从而提高地基承载力，减少地基沉降，减少地基沉降，达到加固地基的目的。

二、施工前准备工作湿喷桩施工的场地，事先要回填整平，清除杂物，查明上空和地下无线路。

如果有应要求施工单位提前向监理组和指挥部汇报，以便及时妥善解决。

（一）机械设备要求1.湿喷桩机必须采用专用湿喷桩机，严禁采用粉喷桩机改装。

钻头应为双十字钻头，严禁使用利用自重下沉和无位直接利用卷扬机进行提升的钻机。

输送管长度一般不大于60米，摆放平顺，管道最大长度不得大于80米，接头最多不超过2个。

2．每台湿喷桩必须配备能够自动记录，打印处理深度，单位长度水泥浆用量，复搅深度、水泥浆比重的电脑记录装置，即能打印每根桩施工中钻头各次下钻深度及提高高度的全过程记录和水泥浆段浆量、水泥浆用量曲线图和水泥浆比重，所有数据必须实时打印。

3．所有的电流表、压力表和电脑计量装置等必须经过计量部门的标定认可，每台设备必须经监理人员现场试桩后，由驻地监理组统一发放进场设备准许证后方可使用。

（二）进场材料1．水泥应由通过招标选定的单位统一提供，并应提供质保单，必须经监理组试验室检验合格后可进场使用。

2．每台钻机要求建立工地水泥库，数量宜满足三天的用量，水泥堆放量垫空，不得受潮，四周要开挖排水沟，若受潮结块不得使用，做到防水、防风。

（三）测量放样根据桩位平面图，准确放样，并用木桩标示桩位，杜绝边施工边放样，桩位必须经监理组测量工程师认可。

（四）现场工艺性试桩为确定各种技术参数，按首件工程认可制要求进行工艺性试桩，试桩应达到下列要求：1．必须获得满足设计浆喷量和进入持力层的成桩工艺及各项技术参数钻时速度，参考值V=0.5-0.8m/min提升速度，参考值V p=0.5-0.8m/min搅拌速度，参考值V R=30-50r/min钻进、复搅与提升进管道压力，参考值0.1-0.2MPa喷浆时管道压力，参考值0.2-0.4MPa2．试桩必须在监理人员的监督下进行。

1 浆体喷射搅拌桩施工工艺1.1工艺概述浆体喷射搅拌桩系利用水泥、石灰作为固化剂，通过深层搅拌机在地基深部，原位将软土和水泥浆固化剂强制拌和，利用固化剂和软土发生一系列物理、化学反应，使凝结成具有整体性、水稳性好和较高强度的圆柱状加固体，与天然地基形成复合地基。

目前，固化剂常用水泥为多。

浆体喷射搅拌桩适用于淤泥、淤泥质土、粉土、饱和黄土、素填土、黏性土及无流动地下水的饱和松散砂土等地基加固处理。

1.2作业内容1.预搅钻进；2.水泥浆制配；3.喷浆搅拌提升；4.重复钻进搅拌；5.重复搅拌喷浆提升。

1.3质量标准及验收方法1.浆体喷射搅拌桩质量检验标准、检验数量及检验方法见表1.3.1。

表1.3.1浆体喷射搅拌桩质量检验标准匀性、桩身无侧限抗压强度且不少于3根 桩桩径方向1/4处、桩长范围内垂直钻孔取芯，观察其完整性、均匀性，拍摄取出芯样的照片，取上、中、下不同深度的3个试样作无侧限抗压强度试验。

钻芯后孔洞采用水泥砂浆灌筑封闭7单桩或复合地基承载力满足设计要求抽样检验总桩数的2%。

，且每个工点不少于3根平板载荷试验2.浆体喷射搅拌桩施工的允许偏差、检验数量及检验方法见表1.3.2。

表1.3.2浆体喷射搅拌桩施工的允许偏差、检验数量及检验方法序号 检验项目 允许偏差 检验数量 检验方法 1 桩位（纵横向） 50mm 抽样成桩总数的10%，且每检验批不少于5根仪器测量或钢尺丈量 2 桩身垂直度 1% 经纬仪或吊线测钻杆倾斜度3桩体有效直径不小于设计值开挖50~100cm 后，钢尺丈量1.4 工艺流程图浆体喷射搅拌桩施工工艺流程见图1.4.1。

斗泥浆排泄处理卜L图1.4.1浆体喷射搅拌桩施工工艺流程图1.5 工序步骤及质量控制说明 1.5.1施工准备1）施工场地（1）对原地面进行清理和整平，将路基范围内原地面上淤泥、树根、草皮、腐植土等全部挖除，为浆喷桩施工做好场地平整。

（2）做好临时排水设施，疏干场内积水，使周边水不再进人场内，雨水、渗水随时排出。

高压旋喷桩施工记录
一、适用范围
本表用于对市政设施的高压旋喷桩（试桩）施工过程进行记录。

二、执行标准
城镇道路工程施工与验收规范，CJJ1；公路软土地基路堤设计与施工技术规范，JTJ017；建筑地基基础工程施工质量验收规范，GB50202等。

以最新颁布的规范、标准为准。

三、表内填写提示
里程（区号）部位：本机本天施工的桩所在的部位范围。

设计桩长、设计桩径、设计桩底标高、设计桩顶标高：按设计图纸要求填写。

喷嘴数量、喷嘴直径：根据施工桩机使用的具体情况填写。

工艺形式：按设计图纸要求填写。

机号：施工桩机的编号。

桩号：与设计图或自编桩位平面图桩号一致。

地面标高：桩位置的实测标高。

喷射起止标高、重复喷射起止标高：按喷浆的实测值填写。

喷射桩径重复喷射次数、旋喷提升速度、喷射压力：当表用作工艺试验记录时（不小于5条），按设计图给的参考数填；当表用于施工记录时，按工艺试验后各验收方商定的数据填写。

施工时间：指本桩从开始钻进至钻头被提离地面时的时间。

垂直度：按实测桩杆的倾斜度填写。

备注：填写施工过程中出现的问题、处理情况及需要补充说明的其他内容。

高压旋喷桩试桩记录
质检员：施工员：年月日。

2.高压旋喷（双管法)桩施工记录表2012-12-31高压旋喷(双管法）桩施工记录表施工单位:上海建工七建集团有限公司监理单位：上海建科工程咨询有限公司工程名称：桂林路406号工业研发楼建设项目地面绝对标高: +4.000 (m) 喷浆嘴直径： 2 （mm) 喷气嘴直径： 2 (mm）浆液材料配比: 水：水泥=1 :1 桩体直径： 0。

8 (m)日期时间高压浆液压缩空气旋转提升水泥序钻探深旋喷深桩号速度速度用量施工情况备注压力流量压力流量号月日度(m) 度(m) 开始结束 (Mpa）（L/min） (Mpa) (L/min) （r/min) （cm/min) （t） 1 12 31 1。

019 A18.64。

58:158:4827450。

8 1.515～2015施工过程无异常 2 12 31 1。

019 A28.64。

58:519:2427450。

7 1.515～2015施工过程无异常 3 12 31 1.019 A38.64.59:289:5927450.9 1.515～2015施工过程无异常 4 12 31 1。

019 A4 8。

64。

510:0310：3625450.7 1。

515～2015施工过程无异常 5 12 31 1.019 A58.64.510：4011:1126450.8 1。

515~2015施工过程无异常 6 12 31 1.019 A68.64.511：1411:4526450。

8 1.515～2015施工过程无异常 7 12 31 1.019 A7 8。

64.511：4912:2227450。

8 1.515~2015施工过程无异常 8 12 31 1。

019 A23 8。

64。

512:2512:5827450。

8 1。

515~2015施工过程无异常 9 12 31 1。

019 A24 8。

64.513:0113：3427450。

7 1.515～2015施工过程无异常 1 12 31 1.019 A25 8。

质控（市政）表 C.0.109 共 5 页第 1 页工程名平潭综合实验区东大路 ( 坛西试桩日期称大道 - 坛东大道 ) 工程建设单平潭综合实验区岚深圳市市政设K0+150 城投资开发有限公设计单位计研究院有限打桩桩号位RG-60 司企业监理单福州中博建设发展设计桩型水泥搅拌桩施工机械1# 位有限企业打桩单浙江锦华建设有限勘探单位福州市勘察院水泥强度等级P.042.5 级位企业试打桩状况：1、施工桩号：地基办理 K0+080~K0+505、K0+573.1~K0+820、K1+960~K2+770水泥搅拌桩，桩径D550mm，一般路段桩间距 1.2m，桥头过渡段以及局部桩长路段桩间距加密至 1.0m, 均依据正三角形部署，桩底应穿透脆弱层进入下卧持力层不小于 1.5m。

2、勘探报告地质状况：②中细砂，浅灰色，松懈，局部稍密，饱和，主要为中细粒石英砂，不平均含有泥质，部分含有少许贝壳、粘性土等，级配较差，局部夹有薄层粉质黏土及淤泥。

③淤泥，部分钻孔相变成淤泥质土，部分钻孔夹有淤泥混砂层，深灰色，饱和，流塑，含腐殖质，有臭味，摇振反响慢，捻面较圆滑，有光彩，干强度及韧性中等。

部分路段散布。

⑥粉质黏土，褐黄色，湿，可塑为主，含铁锰结核等，粘性较强，无摇振反响，捻面较圆滑，有光彩，干强度及韧性中等。

3、施工状况：施工采纳四喷四搅工艺，现状地面高程为0.55m。

该桩开始转进时间为2016年3月17日15：07，转进达成时间为15：22，共计钻进长度为7.55 m；钻机在提高过程中连续喷浆，喷浆面停止高程-0.18m（含破桩头长度0.32m），试打桩达成时间为15 : 53。

施工过程中，发射压力、注浆流量、提高速度及水灰比等均切合设计及有关规范要求。

确立打桩标准：1 、实质桩长 6.82 m，有效桩长 6.5 m（以桩长控制为准），使用海螺号一般硅酸盐水泥，水泥浆水灰比采纳 0.53 。

2、现场施工控制：现场应予以平坦，清楚地上和地下阻碍物。

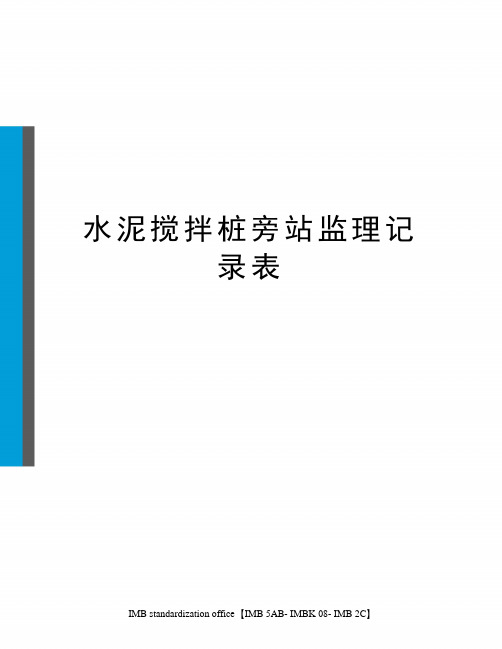

水泥搅拌桩旁站监理记录表IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】旁站监理记录表工程名称：道达尔润滑油生产加工、仓储项目编号：SJ-ZJ-001是监理人员控制工程质量，保证实现必不可少的重要手段。

认真贯彻执行旁站监理工作，并对作详细的记录，是的重要工作之一。

一、旁站监理记录工作的重要性的建市[2002]189号、的粤建管字[2002]97号、佛山市的佛建工字[2002]40号文件都先后发出了关于印发《施工旁站监理（试行）》的通知，明确规定房屋建筑工程于2003年1月1日起施行施工旁站监理，其他工程的施工旁站监理也可参照该办法实施。

房屋建筑工程施工旁站监理，是指监理人员在房屋建筑工程施工阶段监理中，对关键部位、的施工质量实施全过程现场跟班的监督活动。

根据《房屋建筑工程施工旁站监理管理办法（试行）》规定的房屋建筑工程的、关键工序，在基础工程方面包括：土方回填，浇筑，、、后浇带及其他结构、防水混凝土浇筑，卷材细部构造处理，；在工程方面包括：节点隐蔽过程，，，装配式结构安装，钢结构安装，安装，索膜安装。

上述这些都是施工难度大，技术要求高，难以检查，出现问题后难以处理的关键部位或关键工序。

因此真实、准确、书写工整规范地记录好旁站监理记录，对于每一位监理人员来说至关重要，同时也是工程实施中监理工作的和最真实的工作依据，是监理资料的重要组成部分。

回答人的补充 2009-07-03 19:10二、旁站监理记录的编写方法（一）基本情况包括工程名称、编号、日期及气候、工程地点、旁站监理的部位或工序、旁站监理开始时间、旁站监理结束时间。

编号要合理确定，方便整理和查找。

如采用02，表示2002年10月28日发生在02 部位或工序的一份旁站监理记录，这样可以一目了然，不易混淆。

旁站监理记录表最好定期（如一个月）进行整理装订，方便日后使用和管理。

气候包括阴、晴、雨、雪和温度变化（最高气温、最低气温）、风力。

江苏三凯路桥工程有限公司312国道常州段扩建工程A4标项目经理部项目部(2004) 第013 号关于下发《312国道常州段改建工程湿喷桩施工管理办法》通知各软基施工处、各桩机：为了确保312国道常州段改建工程湿喷桩的施工质量，现将项目部调整制定的《312国道常州段改建工程湿喷桩施工管理办法》下发给你们，作为湿喷桩施工时的标准和依据，希各施工处、各桩机认真贯彻执行。

特此通知！二00四年五月十日抄报：312国道常州段扩建工程JA 监理组312国道常州段扩建工程A4标项目经理部 2004年5月10日印发打印：赵保华校核：陈珩共印： 14 份312国道湿喷桩施工管理办法总则软土地基采用湿喷桩进行加固，是通过特殊的机械设备把水泥浆送入地下与原地基土强制进行混合，使地基土与加固料之间很快发生一系列化学反应，使原来的软土地基变成具有整体性、水稳定性和一定的强度，从而提高地基的承载力，减小地基的沉降，达到加固地基的目的。

湿喷桩的质量直接关系到路基的质量，为确保312国道常州段的湿喷桩施工正常而有序的进行，做到忙而不乱，确保工程施工质量，特制定本施工管理办法。

第一章施工准备1、施工铭牌：必须注明桩机编号，机长姓名、施工段落、施工桩长、桩位间距、水泥用量、水泥浆比重。

2、垂球：每台桩机必须配备二只垂球，用来控制机架的垂直与平整度。

3、深度标线：桩机机架上每隔50公分用红漆标明刻度位置线，钻杆上在设计桩长位置以上50公分范围内全部用红漆涂刷标明位置。

4、钻头：钻头叶片采用三层，每层二片，上下层间距25～30公分，水平两片叶片呈30度夹角，每片叶片宽10公分。

5、比重秤：每台湿喷桩机必须配备一巴泥浆比重秤，放在制浆筒附近（不得多台桩机合用一巴比重秤）。

并经过常州市计量局的检测标定，标定证书送项目部存档保管。

6、电流表：除在发电机或总开关处装有电流表外，必须在每台桩机的操作台处增设一只电流表，以便在现场随时随地查看电流变化情况。

353省道海安段建设工程（湿喷桩）监理实施细则编制人：葛成强审批人：王承兵江苏兆信工程咨询监理有限公司353省道海安建设工程S353JL2总监办二00一三年十月1、施工准备阶段监理1.1、现场平整和碾压检查，水泥搅拌桩施工场地应予以清理、整平，路基两侧必须开挖排水沟，保证搅拌桩施工期间施工现场不被雨水浸泡。

并用压路机进行碾压稳定后，测量地面高程报监理验收。

水泥搅拌桩桩径取500mm，在桥头段和桥头过渡段设1.2、1.3、1.4、1.5m不等桩距，梅花形布置，处理段长度取20m以上，不超过50m，本标段共有搅拌桩16231根，总桩长165553.5延米，最大桩长13.5m，最小桩长9m。

（U槽总桩长约为84422延米，总量16567.9m³，桩距1.1m,防护桩搭接10cm，桩长5m、10m两种）1.2、测量放样审核、复测，及时对施工单位绘制的每个施工段落的桩位平面布置图进行审核，施工前每个段落放完全部桩位后必须经总监办复测，确保施工放样正确。

1.3、机械设备的检查1.3.1、认真检查每台水泥搅拌桩机组的主要技术性能，确保所用的桩机型能满足施工要求。

1.3.2、每台湿喷桩机必须配备能够自动记录、打印处理深度、每0.1m水泥浆用量、复搅深度、水泥浆比重、每根桩施工中钻头每次下钻深度及提升高度的全过程记录和水泥浆段浆量等施工参数的电脑监测记录装置。

1.3.3、现场必须配备一机一台泥浆比重仪，以便随时检测水泥浆的比重，确保水泥用量。

监测装置以及电流表、压力表必须经有资质部门计量、标定，以保证仪器、仪表的准确，总监办对标定后的合格证书进行审核。

1.3.4、管道质量应满足管内压力要求，管道接头不得多于2个，且管长不大于60m。

1.4、进场原材料及原材料的检查管理1.4.1、水泥采用42.5强度等级的普遍硅酸盐袋装水泥，其各项技术指标必须满足国家技术标准。

1.4.2、水泥堆放必须入库，入库前水泥应是经自检、抽检合格，方能使用。
