春九年级数学下册29.2三视图特色训练(新版)新人教版【含解析】

九年级数学下册：三视图1．由三视图想象立体图形时，首先分别根据主视图、俯视图和左视图想象立体图形的________面、________面和________侧面，然后综合起来考虑整体图形．2．由物体三视图中的数据可得到物体的相关数据，从而可计算出物体的________或________．3．(2015·聊城)某几何体的三视图如图所示，则这个几何体是( )A．圆锥B．圆柱C．三棱柱D．三棱锥4．(2014·潍坊)一个几何体的三视图如图所示，则该几何体是( )A．B．C．D．5．如图是一个几何体的三视图，则这个几何体的侧面积是( )A．12πcm2B．8πcm2C．6πcm2D．3πcm26．(2014·扬州)如图，这是一个长方体的主视图与俯视图，由图示数据(单位：cm)可以得出该长方体的体积是________cm3．7．如图①、②分别是两个几何体的三视图，试画出这两个几何体．8．(2015·孝感)如图是一个几何体的三视图，则这个几何体是( )A．正方体B．长方体C．三棱柱D．三棱锥9．如图是一个长方体的主视图、俯视图，则其左视图的面积为( )A．3B．4C．12D．1610．如图是一个圆锥的三视图，则此圆锥的底面积为( )A．30πcm2B．25πcm2C．50πcm2D．10πcm211．如图，正方形ABCD的边长为3cm，以直线AB为轴，将正方形旋转一周，所得几何体的主视图的面积是________．12．已知一个零件的三视图如图所示，试描述这个零件的形状．13．如图是某种型号的正六角螺母毛坯的三视图，请计算出它的表面积．14．一个几何体的三视图如图所示，你能画出这个几何体吗？并求出它的表面积和体积．参考答案1．前上左2．表面积体积3．A4．D5．C6．187．略8．B9．A10．B11．18cm212．略13．(12336)+cm2 14．几何体的形状如图所示，其表面积为2812()8105885924022⨯π⨯+π⨯+⨯-⨯π⨯=π+，体积为22818()10()5120222π⨯⨯-⨯π⨯⨯=π。

由三视图到表面展开图
1. 一个几何体的展开图如图所示，这个几何体是（）
A．三棱柱B．三棱锥
C．四棱柱D．四棱锥
2. 如图所示，水平放置的长方体的底面是长为4和宽为2的矩形，它的主视图的面
积为12，则长方体的体积等于（）
A．16 B．24 C．32 D．48
3. 如图是某几何体的三视图及相关数据（单位：cm），则该几何体的侧面积为______cm2.
4. 如图是一个几何体的三视图，根据图中标注的数据可得该几何体的体积为．（结果保
留π）
5. 如图为一几何体从不同方向看的图形.
（1）写出这个几何体的名称；
（2）任意画出这个几何体的一种表面展开图；
（3）若长方形的高为10 cm，三角形的边长为4 cm，求这个几何体的侧面积．
参考答案
1．A
2．B
3．2π
4．3π
5．解：（1）正三棱柱；
（2）如图所示；
（3）3×10×4=120(cm2)．。

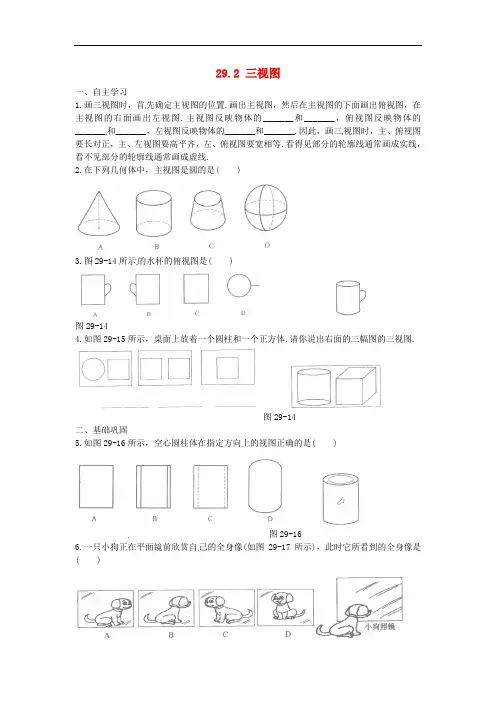

29.2 三视图一、自主学习1.画三视图时，首先确定主视图的位置.画出主视图，然后在主视图的下面画出俯视图，在主视图的右面画出左视图.主视图反映物体的_______和_______，俯视图反映物体的_______和_______，左视图反映物体的_______和_______.因此，画三视图时，主、俯视图要长对正，主、左视图要高平齐，左、俯视图要宽相等.看得见部分的轮廓线通常画成实线，看不见部分的轮廓线通常画成虚线.2.在下列几何体中，主视图是圆的是( )3.图29-14所示的水杯的俯视图是( )图29-144.如图29-15所示，桌面上放着一个圆柱和一个正方体.请你说出右面的三幅图的三视图.图29-14二、基础巩固5.如图29-16所示，空心圆柱体在指定方向上的视图正确的是( )图29-166.一只小狗正在平面镜前欣赏自己的全身像(如图29-17所示)，此时它所看到的全身像是( )图29-177.小明从正面观察图29-18所示的两个物体，看到的是图中的( )图29-188.“圆柱与球的组合体”如图29-19所示，则它的三视图是( )图29-199.某同学把图29-20所示的几何体的三种视图画出如图29-20①②③所示(不考虑尺寸)；其中错误的是哪个图?答：是________________________.图29-2010.图29-21是直观图的三视图，它对应的直观图是下图中的( )图29-2111.请写出三种视图都相同的两种几何体是__________、_____________.12.画出下图所示的三视图.13.一个物体的俯视图是圆，则该物体的形状是( )A.球体B.圆柱C.圆锥D.以上都有可能14.一个几何体的三种视图如图29-22所示，则这个几何体是( )图29-22A.圆柱B.圆锥C.长方体D.正方体15.一个物体的正视图、俯视图如图29-23所示，请你画出该物体的左视图并说出该物体形状的名称.图29-23三、能力提高16.将如图29-24所示放置的一个直角三角形ABC(∠C=90°)，绕斜边AB旋转一周所得到的几何体的主视图是四个图形中的____________(只填序号).图29-2417.如图29-25所示的物体中，一样的为( )A.(1)与(2)B.(1)与(3)C.(1)与(4)D.(2)与(3)图29-2518.桌上摆着一个由若干个相同正方体组成的几何体，其主视图和左视图如图29-26所示，这个几何体最多可以由___________个这样的正方体组成.图29-2619.将图29-27所示的阴影部分剪下来，围成一个几何体的侧面，使AB、DC重合，则所围成的几何体图形是( )图29-2720.如图29-28所示，说出下列四个图形各是由哪些立体图形展开得到的?图29-28四、模拟链接21.由一些大小相同的小正方体组成的简单几何体的主视图和俯视图如图29-29所示.(1)请你画出这个几何体的一种左视图.(2)若组成这个几何体的小正方体的块数为n，请你写出n的所有可能值.图29-29参考答案一、自主学习1.画三视图时，首先确定主视图的位置.画出主视图，然后在主视图的下面画出俯视图，在主视图的右面画出左视图.主视图反映物体的_______和_______，俯视图反映物体的_______和_______，左视图反映物体的_______和_______.因此，画三视图时，主、俯视图要长对正，主、左视图要高平齐，左、俯视图要宽相等.看得见部分的轮廓线通常画成实线，看不见部分的轮廓线通常画成虚线.答案：长高长宽高宽2.在下列几何体中，主视图是圆的是( )答案：D3.图29-14所示的水杯的俯视图是( )图29-14答案：D4.如图29-15所示，桌面上放着一个圆柱和一个正方体.请你说出右面的三幅图的三视图.图29-14答案：俯视图主视图左视图二、基础巩固5.如图29-16所示，空心圆柱体在指定方向上的视图正确的是( )图29-16答案：C画视图时，看得见部分的轮廓线通常画成实线，看不见部分的轮廓线通常画成虚线.6.一只小狗正在平面镜前欣赏自己的全身像(如图29-17所示)，此时它所看到的全身像是( )图29-17答案：A7.小明从正面观察图29-18所示的两个物体，看到的是图中的( )图29-18答案：C8.“圆柱与球的组合体”如图29-19所示，则它的三视图是( )图29-19答案：A9.某同学把图29-20所示的几何体的三种视图画出如图29-20①②③所示(不考虑尺寸)；其中错误的是哪个图?答：是________________________.图29-20答案：左视图10.图29-21是直观图的三视图，它对应的直观图是下图中的( )图29-21答案：C11.请写出三种视图都相同的两种几何体是__________、_____________.答案：略12.画出下图所示的三视图.答案：略13.一个物体的俯视图是圆，则该物体的形状是( )A.球体B.圆柱C.圆锥D.以上都有可能答案：D14.一个几何体的三种视图如图29-22所示，则这个几何体是( )图29-22A.圆柱B.圆锥C.长方体D.正方体答案：A15.一个物体的正视图、俯视图如图29-23所示，请你画出该物体的左视图并说出该物体形状的名称.图29-23答案：略三、能力提高16.将如图29-24所示放置的一个直角三角形ABC(∠C=90°)，绕斜边AB旋转一周所得到的几何体的主视图是四个图形中的____________(只填序号).图29-24答案：(2)17.如图29-25所示的物体中，一样的为( )A.(1)与(2)B.(1)与(3)C.(1)与(4)D.(2)与(3)图29-25答案：A18.桌上摆着一个由若干个相同正方体组成的几何体，其主视图和左视图如图29-26所示，这个几何体最多可以由___________个这样的正方体组成.图29-26答案：1319.将图29-27所示的阴影部分剪下来，围成一个几何体的侧面，使AB、DC重合，则所围成的几何体图形是( )图29-27答案：D20.如图29-28所示，说出下列四个图形各是由哪些立体图形展开得到的?图29-28答案：(1)正方体 (2)圆柱 (3)三棱柱 (4)四棱锥四、模拟链接21.由一些大小相同的小正方体组成的简单几何体的主视图和俯视图如图29-29所示.(1)请你画出这个几何体的一种左视图.(2)若组成这个几何体的小正方体的块数为n，请你写出n的所有可能值.图29-29答案：(1)左视图有以下5种情形，如图D29-6所示(只要画对一种即可)图D29-6(2)n=8，9，10，11.。

三视图第1课时几何体的三视图要点感知当我们从某一角度观察一个物体时，所看到的图象叫做物体的一个物体的三视图是指、和三视图中，主视图反映了物体的，左视图反映了物体的，俯视图反映了物体的主视图与俯视图的，主视图与左视图的，左视图与俯视图的 .预习练习1－1 (某某中考)如图的罐头的俯视图大致是( )1－2 图中空心圆柱体的主视图的画法正确的是( )知识点1 三视图的有关概念1．(内江中考)如图，桌面上有一个一次性纸杯，它的主视图应是( )2．(某某中考)如图是一种常用的圆顶螺杆，它的俯视图是( )3．(某某中考)如图，图中的几何体是圆柱沿竖直方向切掉一半后得到的，则该几何体的俯视图是( ) 4．(某某中考)如图的立体图形的左视图可能是( )5．(贺州中考)如图是由5个大小相同的正方体组成的几何体，它的主视图是( )知识点2 三视图的画法6．画出几何体的三视图．7．(某某中考)下列几何体中，俯视图是矩形的是( )8．(某某中考)由4个相同小立方体搭成的几何体如图所示，则它的主视图是( )9．桌面上放着1个长方体和1个圆柱体，按下图所示的方式摆放在一起，其左视图是( )10．(某某中考)6月15日“父亲节”，小明送给父亲一个礼盒(如图)，该礼盒的主视图是( )11．用12个大小相同的小正方体搭成的几何体如图所示，标有正确小正方体个数的俯视图是( )12．如图所示的物体由两个紧靠在一起的圆柱组成，小刚准备画出它的三视图，那么他所画的三视图中的俯视图应该是( )A．两个相交的圆B．两个内切的圆C．两个外切的圆D．两个外离的圆13．一位美术老师在课堂上进行立体模型素描教学时，把由圆锥与圆柱组成的几何体(如图所示，圆锥在圆柱上底面正中间放置)摆在讲桌上，请你在指定的方框内分别画出这个几何体的三视图(从正面、左面、上面看得到的视图)．14．一种机器上有一个进行转动的零件叫燕尾槽(如图)，为了准确做出这个零件，请画出它的三视图．挑战自我15．中央电视台有一个非常受欢迎的娱乐节目：墙来了！选手需按墙上的空洞造型摆出相同姿势，才能穿墙而过，否则会被墙推入水池．类似地，有一个几何体恰好无缝隙地以三个不同形状的“姿势”穿过“墙”上的三个空洞，则该几何体为下列几何体中的哪一个？选择并说明理由．参考答案要点感知视图主视图俯视图左视图长和高高和宽长和宽长对正高平齐宽相等预习练习1－1 D 1－2 C1．D 2.B 3.D 4.A 5.C 6.如图．13．如图.14.如图.15．比较各几何体的三视图，考虑是否有长方形，圆及三角形即可．对于A，三视图分别为长方形、三角形、圆(含直径)，符合题意；对于B，三视图分别为三角形、三角形、圆(含圆心)，不符合题意；对于C，三视图分别为正方形、正方形、正方形，不符合题意；对于D，三视图分别为三角形、三角形、矩形(含对角线)，不符合题意；故选A.。
