摩托罗拉七种切换算法

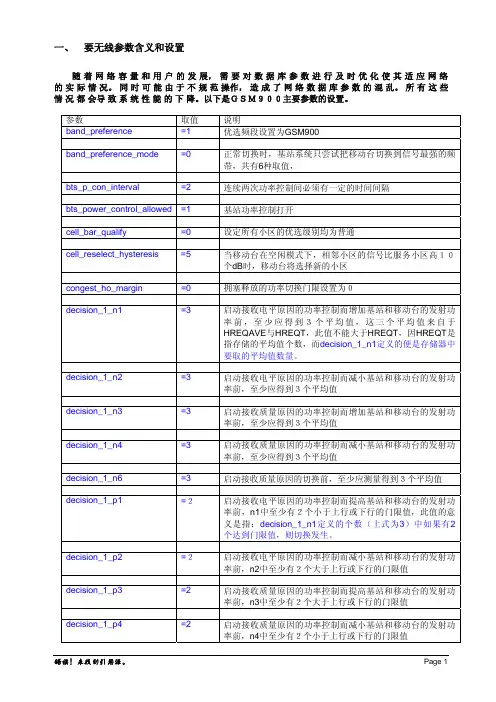

一、 要无线参数含义和设置随着网络容量和用户的发展，需要对数据库参数进行及时优化使其适应网络的实际情况。

同时可能由于不规范操作，造成了网络数据库参数的混乱。

所有这些情况都会导致系统性能的下降。

以下是ＧＳＭ９００主要参数的设置。

参数取值说明band_preference=1优选频段设置为GSM900band_preference_mode=0正常切换时，基站系统只尝试把移动台切换到信号最强的频带，共有6种取值，bts_p_con_interval=2连续两次功率控制间必须有一定的时间间隔bts_power_control_allowed=1基站功率控制打开cell_bar_qualify=0设定所有小区的优选级别均为普通cell_reselect_hysteresis =5 当移动台在空闲模式下，相邻小区的信号比服务小区高１０个dB时，移动台将选择新的小区congest_ho_margin =0 拥塞释放的功率切换门限设置为０decision_1_n1 =3启动接收电平原因的功率控制而增加基站和移动台的发射功率前，至少应得到３个平均值，这三个平均值来自于HREQAVE与HREQT，此值不能大于HREQT，因HREQT是指存储的平均值个数，而decision_1_n1定义的便是存储器中要取的平均值数量。

decision_1_n2 =3启动接收电平原因的功率控制而减小基站和移动台的发射功率前，至少应得到３个平均值decision_1_n3 =3启动接收质量原因的功率控制而增加基站和移动台的发射功率前，至少应得到３个平均值decision_1_n4 =3启动接收质量原因的功率控制而减小基站和移动台的发射功率前，至少应得到３个平均值decision_1_n6 =3启动接收质量原因的切换前，至少应测量得到３个平均值decision_1_p1 =２启动接收电平原因的功率控制而提高基站和移动台的发射功率前，n1中至少有２个小于上行或下行的门限值，此值的意义是指：decision_1_n1定义的个数（上式为3）中如果有2个达到门限值，则切换发生。

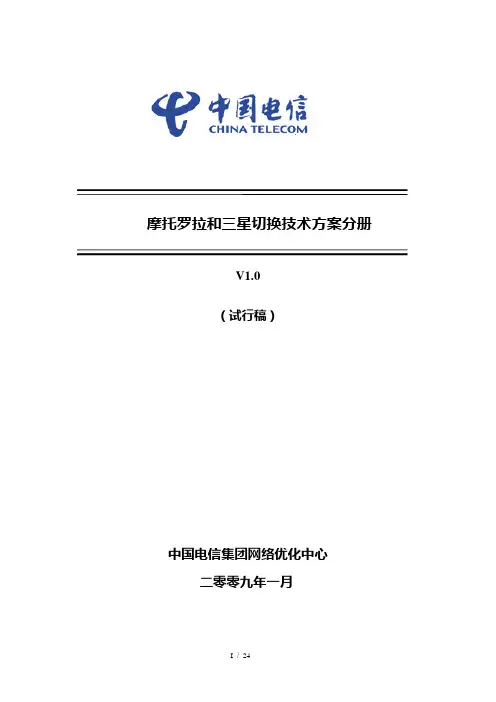

摩托罗拉和三星切换技术方案分册V1.0（试行稿）中国电信集团网络优化中心二零零九年一月编写说明：为指导CDMA网络边界切换，集团公司制定了《中国电信CDMA网络边界切换技术方案》，对各种场景下的边界切换方法进行了说明。

参与编制单位：中国电信集团公司广东研究院；中兴通讯公司；摩托罗拉公司；三星公司；华为公司。

编制历史：目录1.概述 (3)2.核心网数据配置方法 (4)2.1.华为核心网 (4)2.1.1.数据收集 (4)2.1.2.切换信令链路上的配置 (4)2.1.3.切换话路上的配置（TDM方式下的切换） (6)2.1.4.注意事项 (7)2.2.中兴核心网 (7)2.2.1.数据收集 (7)2.2.2.中兴MSCe上的数据配置 (8)3.无线网络数据配置方法 (15)3.1.摩托罗拉无线网络数据配置 (15)3.1.1.数据收集 (15)3.1.2.同频硬切换数据配置 (16)3.1.3.伪导频硬切换数据配置 (18)3.2.三星无线网络数据配置 (18)3.2.1.数据收集 (18)3.2.2.同频硬切换数据配置 (19)3.2.3.异频硬切换数据配置 (19)4.硬切换的参数说明 (20)4.1.摩托罗拉 (20)4.2.三星 (21)5.切换经验总结 (21)1. 概述本方案基于下图的组网结构进行描述，如实际组网与下图存在不一致的地方，请按实际情况对方案进行修改。

➢ 软件版本：➢协议版本：➢寻址方式：DPC＋SSN2.核心网数据配置方法2.1.华为核心网2.1.1.数据收集1）切换目标局点的目的信令点码2）相邻MSCID（包括SID="切换目标局的系统识别码"和SWNO=”切换目标局的交换机号”）3）相邻位置区小区信息（LAI、CI），需要和MSCID对应起来4）MAP电路的CIC信息（要求两端配置一致）5）切换关系的局向的中继群信息2.1.2.切换信令链路上的配置1、现网配置背景由于切换的信令交互涉及到MAP层的信令交互，由于现网中存在切换关系的E口交互走的是GT大匹配方式，并没有配置SCCP层的数据和M3UA/MTP3层的数据，所以也是需要增加这部分的数据配置。

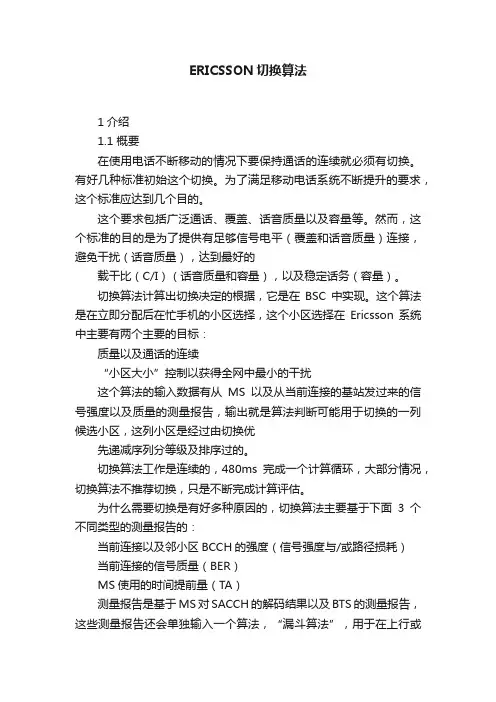

ERICSSON切换算法1介绍1.1 概要在使用电话不断移动的情况下要保持通话的连续就必须有切换。

有好几种标准初始这个切换。

为了满足移动电话系统不断提升的要求，这个标准应达到几个目的。

这个要求包括广泛通话、覆盖、话音质量以及容量等。

然而，这个标准的目的是为了提供有足够信号电平（覆盖和话音质量）连接，避免干扰（话音质量），达到最好的载干比（C/I）（话音质量和容量），以及稳定话务（容量）。

切换算法计算出切换决定的根据，它是在BSC中实现。

这个算法是在立即分配后在忙手机的小区选择，这个小区选择在Ericsson系统中主要有两个主要的目标：质量以及通话的连续“小区大小”控制以获得全网中最小的干扰这个算法的输入数据有从MS以及从当前连接的基站发过来的信号强度以及质量的测量报告，输出就是算法判断可能用于切换的一列候选小区，这列小区是经过由切换优先递减序列分等级及排序过的。

切换算法工作是连续的，480ms完成一个计算循环，大部分情况，切换算法不推荐切换，只是不断完成计算评估。

为什么需要切换是有好多种原因的，切换算法主要基于下面3个不同类型的测量报告的：当前连接以及邻小区BCCH的强度（信号强度与/或路径损耗）当前连接的信号质量（BER）MS使用的时间提前量（TA）测量报告是基于MS对SACCH的解码结果以及BTS的测量报告，这些测量报告还会单独输入一个算法，“漏斗算法”，用于在上行或下行质量很差时候强行终止通话连接。

在切换算法中有很多的参数，这些参数有单独小区的，也有小区与小区之间的。

设臵这些参数的目的都是为了更适用一个实际的网络，在最终的分析中发现，这些参数的设臵都需要操作者在实践中规划来实现的。

1.2 范围这个切换算法在整个Ericsson的GSM系统中都是可用的，而且它还是其他一些网络功能的基础。

这些功能会作为辅助无线网络功能提及，以及在讲到与切换算法相关的时候会谈到，并且在用户描述中有这些功能完整的描述。

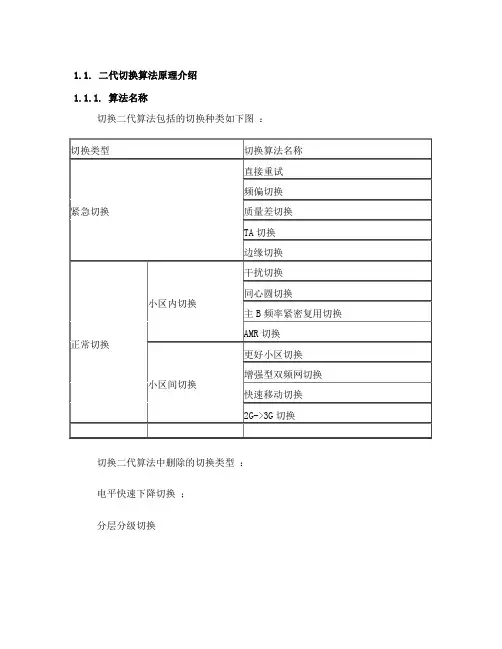

1.1. 二代切换算法原理介绍
1.1.1. 算法名称
切换二代算法包括的切换种类如下图：
切换二代算法中删除的切换类型：
电平快速下降切换；
分层分级切换
1.1.
2. 切换算法二代结构图
1.1.3. 网络特征调整
网络特征调整即16bit的排序，其格式如下：
16bit排序格式
综合考虑信号、质量、小区的负载、层间切换门限、层级差别、邻区小区与服务小区是否属于同一BSC、MSC、MNC以及时隙扩展类型等信息，对所有基本排序后的候选小区进行优先级调整，调整完成后重新进行排序，决定小区的综合优先级。

16bits位图中，“1”为最低位，即权重小；“16”为最高位，即权重大。

16bits的数值越小，优先级越高，越有可能被选为切换目标小区。

bit 1~3：体现服务小区和候选小区信号强度相对强弱的优先级，由基本排序中计算的K值排序后映射，即K值越大，1～3bits的映射值越小，优先级越高。

bit 4：取消要求服务小区与候选邻区必须同层同级的限制，体现服务小区的高优先级。

服务小区bit4固定为0 ，邻近小区满足以下公式清0 , 否则置
1 。

Motorola切换算法研究分析目录第1章概述 (2)第2章摩托罗拉AHA切换算法分析 (2)2.1 标准PBGT切换 (3)2.2 紧急(Rescue/Imperative)切换 (4)2.3 拐弯切换算法（Around-The-Corner） (5)2.4 AHA延迟计时（Delay Timer）切换算法 (6)2.5 AHA话务控制切换算法 (7)2.6 快速移动切换算法（Transient） (8)2.7 邻频切换算法 (9)第3章 ALM与双频网切换 (9)3.1 ALM简述 (9)3.2双频分层网结构及其切换规划 (11)第4章其他参数 (12)4.1丢失的邻区报告处理 (12)4.2切换后功率电平预测 (13)4.3独立的质量门限 (14)4.4切换定时器 (14)第1章概述Motorola切换算法可以从普通切换算法、微蜂窝切换算法、双频网切换管理算法几个方面进行理解。

普通切换算法包括上/下行质量切换、上/下行干扰切换、上/下行电平切换、距离切换和标准PBGT切换算法。

微蜂窝切换算法是普通切换算法中PBGT切换法算的扩展，细分为AHA7种。

双频网切换算法主要从话务引导的角度出发，将微蜂窝7种切换算法运用于双频网络结构，并增加了ALM算法。

ALM算法不是一个实际的切换判决算法，它主要通过频段优选等参数控制MS小区选择、重选和切换的频段倾向性，起到缓解拥塞和话务分担的作用。

而AHA算法真正定义了MS的切换触发、判决、执行的行为，AHA的实质就是微蜂窝切换算法或者说是7种既有联系又有区别的PBGT切换算法。

第2章摩托罗拉AHA切换算法分析针对分层网的复杂组网结构的特点，摩托罗拉设计了名为AHA（Advanced Handover Algorithm，先进切换算法）的切换算法，用于分层网（HCS）结构的小区之间的切换。

有时也叫“微蜂窝切换算法”。

AHA切换算法也就是基于PBGT（功率预算）的算法，在AHA算法中MOTOROLA开发了七种TYPE的算法，可根据不同情况采用相应的算法。

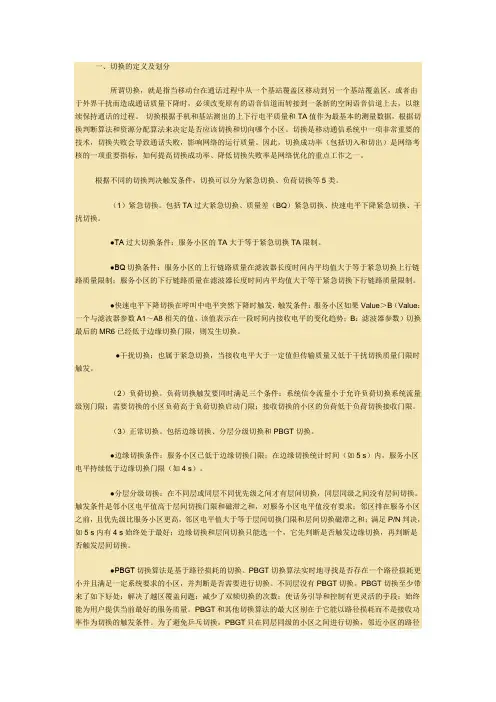

一、切换的定义及划分所谓切换，就是指当移动台在通话过程中从一个基站覆盖区移动到另一个基站覆盖区，或者由于外界干扰而造成通话质量下降时，必须改变原有的语音信道而转接到一条新的空闲语音信道上去，以继续保持通话的过程。

切换根据手机和基站测出的上下行电平质量和TA值作为最基本的测量数据，根据切换判断算法和资源分配算法来决定是否应该切换和切向哪个小区。

切换是移动通信系统中一项非常重要的技术，切换失败会导致通话失败，影响网络的运行质量。

因此，切换成功率（包括切入和切出）是网络考核的一项重要指标，如何提高切换成功率、降低切换失败率是网络优化的重点工作之一。

根据不同的切换判决触发条件，切换可以分为紧急切换、负荷切换等5类。

（1）紧急切换。

包括TA过大紧急切换、质量差（BQ）紧急切换、快速电平下降紧急切换、干扰切换。

●TA过大切换条件：服务小区的TA大于等于紧急切换TA限制。

●BQ切换条件：服务小区的上行链路质量在滤波器长度时间内平均值大于等于紧急切换上行链路质量限制；服务小区的下行链路质量在滤波器长度时间内平均值大于等于紧急切换下行链路质量限制。

●快速电平下降切换在呼叫中电平突然下降时触发，触发条件：服务小区如果Value＞B（Value：一个与滤波器参数A1～A8相关的值，该值表示在一段时间内接收电平的变化趋势；B：滤波器参数）切换最后的MR6已经低于边缘切换门限，则发生切换。

●干扰切换：也属于紧急切换，当接收电平大于一定值但传输质量又低于干扰切换质量门限时触发。

（2）负荷切换。

负荷切换触发要同时满足三个条件：系统信令流量小于允许负荷切换系统流量级别门限；需要切换的小区负荷高于负荷切换启动门限；接收切换的小区的负荷低于负荷切换接收门限。

（3）正常切换。

包括边缘切换、分层分级切换和PBGT切换。

●边缘切换条件：服务小区已低于边缘切换门限；在边缘切换统计时间（如5 s）内，服务小区电平持续低于边缘切换门限（如4 s）。

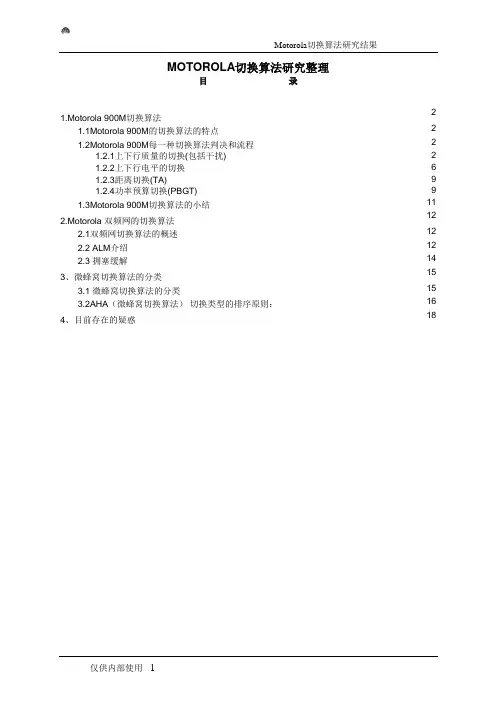

MOTOROLA切换算法研究整理目录2 1.Motorola 900M切换算法1.1Motorola 900M的切换算法的特点21.2Motorola 900M每一种切换算法判决和流程21.2.1上下行质量的切换(包括干扰)21.2.2上下行电平的切换61.2.3距离切换(TA)91.2.4功率预算切换(PBGT)91.3Motorola 900M切换算法的小结1112 2.Motorola 双频网的切换算法2.1双频网切换算法的概述122.2 ALM介绍122.3 拥塞缓解1415 3、微蜂窝切换算法的分类3.1 微蜂窝切换算法的分类153.2AHA（微蜂窝切换算法）切换类型的排序原则：1618 4、目前存在的疑惑1.Motorola 900M切换算法1.1Motorola 900M的切换算法的特点•切换类型和优先级从高到低的排序：上下行质量(ul_rxqual,dl_rxqual,还有包括干扰切换)上下行电平(ul_rxlev,dl_rxlev)距离切换(TA)功率预算切换(PBGT)•触发条件每一个触发条件都有一个开关如：ul_rxqual_ho_allowed、dl_rxqual_ho_allowed、interfer_ho_allowed、ul_rxlev_ho_allowed、dl_rxlev_ho_allowed、ms_distance_allowed、Pwr_handover_allowed针对每一种切换采用P/N判决•C1 准则：也就是M准则，即RXLEV_NCELL(n)>RXLEV_MIN(n)+Max(0,Pa)C2准则：只有在满足C1准则基础上的小区才被进入C2准则的排序，PBGT-HO_Margin>01.2Motorola 900M每一种切换算法判决和流程1.2.1上下行质量的切换(包括干扰)•上下行切换算法的切换判决流程：如下图1 先判断是否允许上行质量的切换（ul_rxqual_ho_allowed)，如果允许，再判断在decision_1_N6、decision_1_P6中，Rxqual_UL Average>L_RxQual_UL_H？如果是触发质量差的门限，再判断干扰切换开关是否允许(interfer_ho_allowed)，如果允许进行干扰切换，那么就在相应的(N7、P7)里进行判决，比较RXLEV_UL average>L_RXLEV_UL_IH?如果接受电平大于指定的门限(L_RXLEV_UL_IH)就判断为干扰切换(Set cause =UL_RXQUAL)，否则判断为普通的质量差切换。

摩托罗拉省际边界软切换技术方案分册摩托摩托罗罗拉省拉省际边际边界界软软切切换换技技术术方案分册方案分册V1.0 （（试试行稿）行稿）中国中国电电信集信集团团网网络优络优化中心化中心二零零九年一月二零零九年一月编写说明编写说明为指导CDMA 网络边界切换，集团公司制定了中国电信CDMA 网络边界切换技术方案，对各种场景下的边界切换方法进行了说明。

参与编制单位中国电信集团公司广东研究院；摩托罗拉公司；华为公司。

编制历史版本更新日期修改更新说明文档状态V1.02009-1-9 罗萍初稿2009-1-20 郭兵、段志刚审核华为部分2009-1-20 唐力审核摩托罗拉部分目目录录 1.概述.3 2.华为核心网数据配置方法.4 2.1.数据收集4 2.2.切换信令链路上的配置4 2.3.切换话路上的配置（TDM 方式下的切换）.5 2.4.注意事项7 3.无线网络数据配置方法.7 3.1.组网方案和切换模式7 3.2.电路模式的A3/A7 数据配置8 3.3.无线数据配置9 4.软切换参数说明.9 1. 概述概述本方案述摩托罗拉设备实现省际边界软切换的方法，描述基于下图的组网结构进行，如实际组网与下图存在不一致的地方，请按实际情况对方案进行修改。

华为华为MSCe 华为华为MSCe 摩托罗拉摩托罗拉BSC 摩托罗拉摩托罗拉BSC 摩托罗拉摩托罗拉BTS 摩托罗拉摩托罗拉BTS 华为华为MGW 华为华为MGWHSTP/ LSTP 话路（TDM 承载）MAPMAP A3/A7（E1）软件版本软件版本MSCeCSOFTX3000 V100R006C02B059SPH005 iGWBiGWBV300R001C45B003 SP07 UMGUMG8900 V200R007C05B048SP12 SIWFSIWFV300R001C03B021 华为HLRe9820 V900R006C01B025 BSC2.19.0.60.92 摩托罗拉协议版本协议版本厂家 E 接口协议 A 接口协议Um 接口协议华为TIA/EIA-41-EIOS4.1－摩托罗拉－寻址方式寻址方式DPC＋＋SSN 2. 华为核心网数据配置方法华为核心网数据配置方法 2.1.2.1. 数据收集数据收集1）切换目标局点的目的信令点码2）相邻MSCID（包括SID“切换目标局的系统识别码“和SWNO”切换目标局的交换机号”）3）相邻位置区小区信息（LAI、CI），需要和MSCID 对应起来4）MAP 电路的CIC 信息（要求两端配置一致）5）切换关系的局向的中继群信息 2.2.2.2. 切换信令链路上的配置切换信令链路上的配置1、、现网配置背景现网配置背景由于切换的信令交互涉及到MAP 层的信令交互，由于现网中存在切换关系的 E 口交互走的是GT 大匹配方式，并没有配置SCCP 层的数据和M3UA/MTP3 层的数据，所以也是需要增加这部分的数据配置。

[分享]摩托罗拉七种切换算法摩托罗拉七种切换算法最早是为微蜂窝设计的，不过由于它适用环境多样、参数设置灵活齐全的特点，现在广泛应用于摩托罗拉的微蜂窝、宏蜂窝和双频段切换上。

摩托罗拉七种切换算法主要是基于GSM规范上标准功率预算切换算法发展而来的，在其中添置了各种门限、偏置和时延参数，并用算法适用的特征环境命名。

1．算法一——标准功率预算切换算法：当邻小区平均信号强度和服务小区平均信号强度的差值（PBGT）超过了切换门限（HO_margin），就发起切换请求。

综上所述，摩托罗拉公司对标准的GSM切换进行的修改是能在系统软件上体现出来的，即使用不同的Hreqave，能增加或降低对邻小区切换的敏感程度，这对控制切换的方向也即控制话务流向有较好的作用。

2．算法二——微蜂窝—宏蜂窝算法：在话务切换频繁，信号强度或通话质量不好的情况下，将宏蜂窝作为切换的优先目标。

算法目的是将快速移动手机或受干扰的手机切换到宏蜂窝上。

综上所述，算法二主要是为紧急切换而定义的，即到该邻小区的切换都属于紧急切换。

3．算法三——拐弯邻区切换算法：设一个服务小区最低服务信号强度门限，只有低于此门限并满足算法一，才发起切换请求。

算法目的是覆盖交叉的环境中避免不必要的切换。

综上所述，算法三的引入是对标准GSM切换的增强。

即切换不仅根据邻小区的信号强度，而且可根据服务小区的信号强度来设计小区的覆盖范围，这样对控制服务小区的话务能伸缩自如。

4．算法四——视距内邻区切换算法：算法中设置时延，手机进入服务区即开始计时，在满足算法一并计时器超时才发起切换请求。

算法目的是减少乒乓切换；测量手机移动速率，促使快速移动的手机依算法二切至宏蜂窝。

综上所述，算法四对标准GSM切换的额外限制是采用一计时器来增加手机的停留时间，这对微蜂窝层中防止基站间的乒乓切换，减少掉话有一定的帮助。

5．算法五——宏蜂窝—微蜂窝延时切换算法：算法中设置时延，和邻小区最低服务信号强度门限，当邻区信号大于此门限开始计时，计时器满后仍大于门限，才发起切换请求。
