1 总则1。
1 本设备技术规范书适用于某某公司35kV变电站工程10kV铠装中置式交流金属封闭开关柜。
它提出了该设备和功能设计、结构、性能、安装和试验等方面的技术要求.1.2 本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合或优于本规范书和工业标准的优质产品。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小,都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述.1。
4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1。
5本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1。
6 本设备技术规范书未尽事宜,由买卖双方协商确定。
2 技术要求2.1 应遵循的主要现行标准GB11022 《高压开关设备通用技术条件》DL/T404 《户内交流高压开关柜订货技术条件》GB311 《高压输变电设备的绝缘配合》GB763 《交流高压电器在长期工作时的发热》SD/T318 《高压开关柜闭锁装置技术条件》DL/T539 《户内交流高压柜和元部件凝露及污秽试验技术条件》DL/T593 《高压开关设备的共用订货技术条件》GB3309 《高压开关设备常温下的机械试验》GB2706 《交流高压电器动热稳定试验方法》2.2 环境条件2.2。
1 周围空气温度最高温度： +40 ℃最低温度： -25 ℃最大日温差： 25 K2。
2。
2 海拔高度： 1000 m2。
2.3 环境相对湿度：日平均： 95 ％月平均: 90 ％2。
2。
4 地震烈度: 7 度水平加速度: 0。
15 g垂直加速度: 0.10 g2.2。
5 污秽等级： III 级2。
3 工程条件2.3.1 系统概况2。
3。
1.1 系统电压 10 kV2。
廊坊硕日新能源科技有限公司大城县 15 兆瓦光伏发电项目10kV 箱式变压器技术规范书中国葛洲坝集团电力有限责任公司南京设计院2016 年6 月目录第一章. 总则 (3)第二章技术规范 (5)第三章供货范围 (21)第四章技术资料和交付进度 (24)第五章交货进度 (26)第六章监造、检验/ 试验和性能验收试验 (27)第七章技术服务和设计联络 (29)第八章部件供货及外购 (32)第九章大（部）件情况 (34)第十章差异表 (35)第一章.总则1.1本规范书适用于廊坊硕日新能源科技有限公司大城县15兆瓦光伏发电项目，采用的10kV箱式变压器设备，它提出了该设备的功能设计、性能、结构、安装和试验等方面的技术要求。
1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合有关工业标准和本技术规范书要求并且是功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
卖方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的IEC标准。
卖方应提供所使用的标准，本技术规范书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。
1.3卖方如对本技术规范书有异议，应以书面形式明确提出，在征得招标人同意后，可对有关条文进行修改。
如招标人不同意修改，仍以招标人意见为准。
如果卖方没有以书面形式对本技术规范书的条文提出异议，则意味着卖方提出的产品完全符合本规范书的要求。
如有异议，不管是多么微小，都必须清楚地表示在“差异表”中。
1.4卖方必须有权威机构颁发的ISO-9001系列的认证证书或等同的质量保证体系认证证书。
卖方（包括分包厂）应设计、制造和提供过同类设备，且使用条件应与本工程相类似，或较规定的条件更严格的高质量的产品，设备应是技术先进并经过同类工程两年以上成功运行，实践证明是成熟可靠的产品及相应的商业运行经验。
茌平信源铝业有限公司郝集电厂二期1×350MW工程脱硝系统技术协议书需方：茌平信源铝业有限公司郝集电厂设计方：山东电力工程咨询院有限公司供方：哈尔滨锅炉厂有限责任公司2012年9月目录第一章技术协议 (1)第二章供货范围 (53)第三章技术资料及交付进度 (77)第四章交货进度 (86)第五章设备监造（检验）和性能验收试验 (87)第六章技术服务和设计联络 (93)第七章分包商/外购部件情况 (101)第八章大部件情况 (107)第九章包装、标志、运输、保管的特殊要求 (108)第一章技术协议1 总则1.1 概述1.1.1本技术协议书适用于茌平信源铝业有限公司郝集电厂二期1×350MW工程烟气脱硝装置及其辅助设备的功能设计、结构、性能、制造、安装调试指导和试验等方面的技术要求，脱硝装置随锅炉供货。
1.1.2本技术协议书所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地详述有关标准和规范的条文，所有属供方供货范围的设备、材料，最终以满足现场施工及系统正常运行为原则，同时满足需方的进一步优化布置要求，增加部分属供方供货范围，合同总价不应改变。
供方应保证提供符合本技术协议书和工业标准的功能齐全的优质产品及其相应服务。
1.1.3供方提供的技术协议，作为本技术协议的补充文件，供方承诺提供不低于技术协议所描述的产品。
1.1.4本技术协议所述系统仅供参考，供方提出更优化的布置方案，经需方确认后采用。
供方对系统的拟定、设备的选择和布置负责，需方的要求并不解除供方的责任。
1.1.5 凡在供方设计范围之内的外购件或设备，供方至少要推荐2至3家产品供需方确认，而且需方有权单独采购，但技术上均由供方负责归口协调。
1.1.6 在签订合同之后，到供方开始制造之日的这段时间内，需方有权提出因规范、标准和规程以及同类型设备出现的问题而发生变化产生的一些补充修改要求，供方应遵守这个要求，具体款项内容由供、需双方共同商定。
XX办公楼10/0.4kV变电所技术规范书目录货物名称及数量 (1)1. 总则 (1)2. 技术要求 (2)一、10kV开关柜 (2)二、10/0.4kV干式变压器 (5)三、低压开关柜 (7)四、低压无功补偿柜 (13)4主要部件 (18)货物名称及数量1. 总则1.1 本设备技术规范书适用于XX有限责任公司新建的办公楼10/0.4kV变电所10kV开关柜、低压开关柜、变压器、无功补偿柜。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
1.4 本技术规范书所使用的标准如遇与卖方执行的标准不一致时，按较高标准执行。
2. 技术要求2.1 环境条件2.1.1 周围环境温度最高温度：不高于+40℃最低温度：不低于-40℃海拔高度：高原型1500m水平加速度: 0.25g垂直加速度: 0.125g污秽等级：Ⅲ级2.1.2 环境相对湿度：相对湿度（25o C）：日平均值不大于95%，月平均值不大于90%；2.1.3 地震烈度： 8级一、10kV开关柜1. 应遵循的主要现行标准GB11022-1999 《高压开关设备通用技术条件》GB3906-2006 《3~35kV交流金属封闭开关设备》GB2900 《电工名词术语》GB156 《标准电压》IEC298 《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》GB1985-89 《交流高压隔离开关和接地开关》GB763-90 《交流高压电器在长期工作时的发热》2. 工程条件2.1 工程概况：XX有限责任公司新建的办公楼，10/0.4kV变电所10kV开关柜为户内型，高压金属封闭开关柜。
2.2 系统概况2.2.1额定电压： 10kV2.2.2长期运行电压： 10kV2.2.3 最高电压： 12kV2.2.4 额定频率： 50Hz2.2.5 中性点接地方式：不接地2.3 安装地点：户内2.4 开关柜基本技术参数2.4.1 开关柜本体2.4.1.1 形式： KYN-金属铠装移开式开关设备2.4.1.2 额定电压： 12kV2.4.1.3 额定频率： 50Hz2.4.1.5 水平主母线额定电流： 630A2.4.1.6 额定短时耐受电流（有效值）4s：31.5kA2.4.1.7 额定峰值耐受电流： 80kA2.4.1.9 额定绝缘水平：1min工频耐受电压（有效值）：相对地、相间、断路器断口：42（28）kV，隔离断口：49（35）kV；额定雷电冲击耐受电压（峰值）：相对地、相间、断路器断口：75（60）kV，隔离断口：85（70）kV；2.4.1.10防护等级外壳防护等级：IP4X2.4.2.11其余要求：按图纸要求2.5 技术性能要求2.5.1 框架和外壳2.5.1.1开关柜框架结构用至少2mm厚的覆铝锌板经柔性加工线一次成型的C型骨架组装而成，内部的分隔板也选用覆铝锌板。

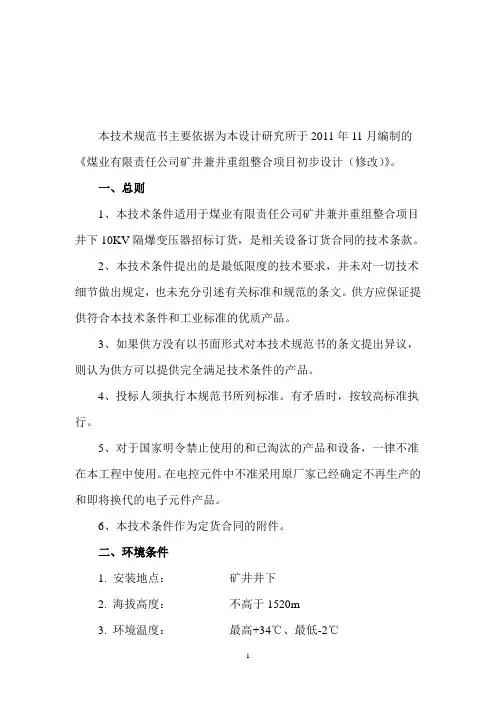

本技术规范书主要依据为本设计研究所于2011年11月编制的《煤业有限责任公司矿井兼并重组整合项目初步设计（修改）》。
一、总则1、本技术条件适用于煤业有限责任公司矿井兼并重组整合项目井下10KV隔爆变压器招标订货，是相关设备订货合同的技术条款。
2、本技术条件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。
供方应保证提供符合本技术条件和工业标准的优质产品。
3、如果供方没有以书面形式对本技术规范书的条文提出异议，则认为供方可以提供完全满足技术条件的产品。
4、投标人须执行本规范书所列标准。
有矛盾时，按较高标准执行。
5、对于国家明令禁止使用的和已淘汰的产品和设备，一律不准在本工程中使用。
在电控元件中不准采用原厂家已经确定不再生产的和即将换代的电子元件产品。
6、本技术条件作为定货合同的附件。
二、环境条件1. 安装地点：矿井井下2. 海拔高度：不高于1520m3. 环境温度：最高+34℃、最低-2℃4、环境条件：矿井中有甲烷混合气体和煤尘，且有爆炸危险。
三、规程及规范应根据此规定及最新版的国家标准和国际标准对高压开关柜进行设计、制造和试验。
执行各标准如有类型条款，则以高要求者为准。
GB 8286—1996 矿用隔爆型移动变电站GB 8286—2005 矿用隔爆型移动变电站Q/0TH.500.004—2004 矿用隔爆型移动变电站GB10237《绝缘水平和绝缘试验、外绝缘空气间隙》GB3836.1《爆炸性气体环境用电气设备第一部分通用要求》GB3836.2《爆炸性气体环境用电气设备第二部分隔爆型“d”》以上所列标准并非全部标准，它仅指出了主要标准。
四、技术规格及要求设备制造方应使用最新颁布执行的国家标准、行业标准和IEC标准。
行业标准中已对产品质量分等作出规定的条款，此项要求未列出有关设备的全部细节，供货方所提供的产品性能应达到优等品的标准。
1、设备名称：矿用隔爆干式变压器和矿用隔爆型移动变电站2、设备型号及数量：KBSG-400/10/0.693 2台；KBSGZY-800/10/1.2 1台；KBSGZY-400/10/0.693 3台；KBSGZY-100/10/0.693 2台；3、技术参数：KBSG-400/10/0.693变压器基本技术参数：a、产品型号：KBSGb、额定容量：400kV Ac、空载损耗：1500Wd、负载损耗（145℃）：3000We、空载电流：1.8%f、高压侧额定电压: 10.5kVg、低压侧额定电压: 0.69kVh、联结组别：Yd11i、短路阻抗（%）：4% j、冷却方式：ANANk、绝缘耐热等级：H级KBSGZY-800/10/1.2变压器基本技术参数：a、产品型号：KBSGZYb、额定容量：800kV Ac、空载损耗：2500Wd、负载损耗（145℃）：6000We、空载电流：1.5%f、高压侧额定电压: 10.5kVg、低压侧额定电压: 1.2kVh、联结组别：Y y0i、短路阻抗（%）：4% j、冷却方式：ANANk、绝缘耐热等级：H级KBSGZY-400/10/0.693变压器基本技术参数：a、产品型号：KBSGZYb、额定容量：400kV Ac、空载损耗：1500Wd、负载损耗（145℃）：3000We、空载电流：1.8%f、高压侧额定电压: 10.5kVg、低压侧额定电压: 0.69kVh、联结组别：Yd11i、短路阻抗（%）：4% j、冷却方式：ANANk、绝缘耐热等级：H级KBSGZY-100/10/0.693变压器基本技术参数：a、产品型号：KBSGZYb、额定容量：100kV Ac、空载损耗：560Wd、负载损耗（145℃）：1050We、空载电流：2.5%f、高压侧额定电压: 10.5kVg、低压侧额定电压: 0.69kV h、联结组别：Yd11i、短路阻抗（%）：4% j、冷却方式：ANANk、绝缘耐热等级：H级五、供货范围变压器设备本体及配套元器件六、执行标准设备的设计和制造应符合现行的中国最新版国家标准（GB）或国际电工委员会（IEC）标准。
3、4标段2013年县供电企业自筹资金技改项目第二批实施计划台区工程（JP柜）国家电网公司集中规模招标采购（总部统一组织，网省公司具体实施）2013年自筹资金第一批项目招标文件扶沟县供电公司2013年扶沟县供电公司10千伏及以下农网改造升级工程1kV JP柜周口市供电公司2013年12月河南省电力公司农网400VJP柜技术规范1 范围1.1 本规范规定了400V 户外农网配电箱柜和机井通电台区配电箱的使用条件、性能参数、技术要求、试验要求、标志、包装、运输和贮存等方面内容。
1.2 本规范适用于交流频率50Hz，额定电压为400V农村电网中，安装于容量为315kVA及以下变压器端，具备控制、保护、电能分配、动态无功补偿等功能为一体的户外配电箱。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
其最新版本适用于本标准。
GB4208-2008 外壳防保护等级（IP代码）（IEC 60529-2001，IDT）GB7251-2005 低压成套开关设备和控制设备GB/T 15576-1995 低压无功功率静态补偿装置总技术条件DL/T 842-2003 低压并联电容器装置使用技术条件GB/T 12747 自愈式低压并联电容器GB/T 1208 电流互感器DL/T 725-2000 电力用电流互感器订货技术条件GB/T 7251-2006 低压成套开关设备GB/T 3793 电控设备第二部分分装有电子器件的电控设备GB/T 2681 电工成套装置中导线颜色GB/T 2682 电工成套装置中的指标灯和按钮颜色GB/T 5585.1-2005 电工用铝、铝及其合金母线GB1497-85 低压电器基本标准GB9466 低压成套开关设备基本实验方法DL/T 620 交流电气装置的过电压保护和绝缘配合GB7251.1-2005 低压成套开关设备与控制设备GB13955-2005 剩余电流动作保护装置安装和运行GB6829-1995 剩余电流保护器的一般要求JB8756-1998 剩余电流保护继电器GB 4942-1993 低压电气外壳防护等级GB 50052-1995 供配电系统设计规范GB/T 5231-2001 农村电网建设与改造技术导则DL/T621-1997 交流电气装置的接地GB/T 15576-2008 低压成套无功功率补偿装置3 使用条件3.1 环境条件要求本技术规范所规定设备，应能在下列环境条件使用：3.1.1 周围空气温度最高气温： +40℃最热月平均气温：+35℃年平均气温： +20℃最低气温： -30℃最大日温差： 30K日照强度： 0.1 W/cm23.1.2 海拔高度：≤1000m3.1.3 最大风速： 35m/s （离地面高10m处持续10min的平均最大风速）3.1.4 环境相对湿度(在 20℃时)日平均值： 90%月平均值： 85%3.1.5 地震烈度：Ⅷ度3.1.6 污秽等级：Ⅳ级3.1.7 覆冰厚度： 10mm3.1.8 安装地点：户外3.2 系统条件要求3.2.1 系统额定频率： 50Hz3.2.2 系统标称电压： 400V3.2.3 安装方式：变压器台架（槽钢）上安装3.3 性能参数3.3.1 额定绝缘电压： 660V3.3.2 额定冲击耐受电压：8000V3.3.3 出线开关极数：≤3极3.3.4 防护等级：≥IP333.3.5 系统接地方式： TT、TN4 主要电器元件4.1 配电箱内应安装带通信接口的配电综合测控仪（兼具无功自动投切控制及配变运行参数测量功能等）、测量电流互感器、带通信接口的剩余电流动作保护器（自动重合闸）、塑壳断路器、电容器、智能式低压复合开关、进出线端子等电器元件。

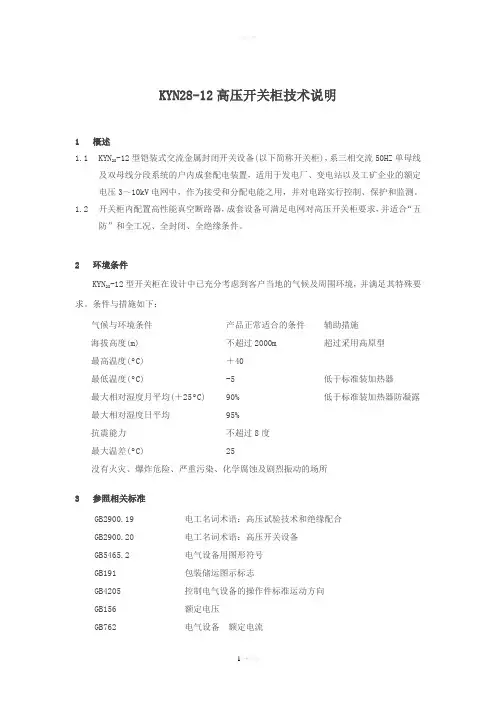

KYN28-12高压开关柜技术说明1概述1.1KYN28-12型铠装式交流金属封闭开关设备(以下简称开关柜)，系三相交流50HZ单母线及双母线分段系统的户内成套配电装置，适用于发电厂、变电站以及工矿企业的额定电压3～10kV电网中，作为接受和分配电能之用，并对电路实行控制、保护和监测。
1.2开关柜内配置高性能真空断路器，成套设备可满足电网对高压开关柜要求，并适合“五防”和全工况、全封闭、全绝缘条件。
2环境条件KYN28-12型开关柜在设计中已充分考虑到客户当地的气候及周围环境，并满足其特殊要求。
条件与措施如下：气候与环境条件产品正常适合的条件辅助措施海拔高度(m) 不超过2000m 超过采用高原型最高温度(ºC) ＋40最低温度(ºC) -5 低于标准装加热器最大相对湿度月平均(＋25ºC) 90% 低于标准装加热器防凝露最大相对湿度日平均95%抗震能力不超过8度最大温差(ºC) 25没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所3参照相关标准GB2900.19 电工名词术语：高压试验技术和绝缘配合GB2900.20 电工名词术语：高压开关设备GB5465.2 电气设备用图形符号GB191 包装储运图示标志GB4205 控制电气设备的操作件标准运动方向GB156 额定电压GB762 电气设备额定电流GB1980 电气设备额定频率GB11022 高压开关设备通用技术条件GB5582 高压电力设备外绝缘的污秽等级GB4797.2 电工电子产品自然环境条件海拔和气压水深和水压GB311.1 高压输变电设备的绝缘配合GB311.2~6 高电压试验技术GB4585.2 交流系统用高压绝缘子人工污秽试验方法固体层法GB7354 局部放电测量GB11604 高压电器设备无线电干扰测试方法GB763 交流高压电器在长期工作时的发热GB2706 交流高压电器动、热稳定试验方法GB3309 高压开关设备常温下的机械试验GB5273 变压器、电器及套管的接线端子GB2423.4 电工电子产品基本环境试验规程试验D6:主变温热试验方法GB4728.1~13 电气图用图形符号GB4025 电工成套装置中的指示灯和按钮的颜色GB4884 绝缘导线的标记GB6988.1~7 电气制图GB7159 电气技术的文学符号制订通则GB1207-86 电压互感器GB1208-87 电流互感器GB3906-91 3~35kV交流金属封闭开关设备GB50150-91 电气装置安装工程、电器设备交接试验标准IEC-298 额定电压1~72kV交流金属封闭开关设备和控制设备IEC-56 高压交流断路器IEC-113 图解、图表、表格IEC-128 技术图的一般原理IEC-694 高压开关设备和控制设备的通用条款4技术参数4.1开关柜技术参数4.1.1额定电压：10kV4.1.2运行最高电压：12kV4.1.3工频耐压：42kV/min4.1.4雷电冲击电压：75kV4.1.5频率：50H Z4.1.6主母线额定电流：1250A4.1.7短时耐受电流：31.5kA/4S4.1.8额定动力稳定电流：80kA4.1.9防护等级：IP4X；断路器门打开IP2X4.2真空断路器技术参数4.2.1型号：VS1（ZN63B-12）4.2.2额定电压：10kV4.2.3运行最高电压：12kV4.2.4频率：50H Z4.2.5额定电流：1250A4.2.6工频耐压：对地、相间及普通断口工频耐压值42kV/min；隔离断口间的绝缘工频耐压值48kV/min4.2.7雷电冲击电压（全波）：75kV4.2.8辅助回路工频耐受电压：2kV4.2.9额定短路开断电流（有效值）（4S）：31.5kA4.2.10额定关合电流（峰值）：80kA4.2.11额定动稳定电流：31.5kA4.2.12热稳定电流（有效值）：80kA（4S）4.2.13机械寿命：大于2~3万次（30年免维护）4.2.14电气寿命：大于2万次4.2.15额定短路开断电流下允许开断次数：50次4.2.16操作机构形式：电动弹簧操作机构4.2.17操作电压：DC220V4.2.18储能电机电压：AC/DC220V5开关柜的设计报告5.1柜体5.1.1KYN28-12型开关柜为金属铠装移开式。
山东济矿鲁能煤电有限公司阳城电厂(2X150MW)工程微机型起动/备用变压器保护装置技术规范书中南电力设计院2008.41 技术要求1.1应遵循的主要现行标准下列标准所包含的条文，通过本标准中引用而构成本标准的条文，在标准出版时，所示版本均为有效。
所有标准都会被修订，使用标准的各方应探讨使用下列标准最新版本的可能性。
GB2423 电工电子产品基本环境试验规程GB/T13926 工业过程测量和控制装置的电磁兼容性GB6162-85 静态继电器和保护装置的电气干扰试验GB7261-87 继电器及继电保护装置基本试验方法GB-2887-89 计算机场地技术条件GB50171-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB/14537-93 量度继电器和保护装置的冲击和碰撞试验GB14285-93 继电保护和安全自动装置技术规程GB50065-1994 交流电气装置的接地设计规范GB/T14598.9-1995 辐射静电试验GB/T14598.10-1996 快速瞬变干扰试验GB/T14598.13-1998 1兆赫脉冲群干扰试验GB/T14598.14-1998 静电放电试验DL/T671-1999 微机发电机变压器组保护装置通用技术条件DL/T667-1999 继电保护设备信息接口配套标准DL/T5136-2001 火力发电厂、变电所二次接线设计技术规程1.2工程条件1.2.1工程概况系统接线: 接入220kV双母线变压器容量（有载调压）:20MV A；变压器电压: 高压侧:242kV；低压侧:6.3kV；变压器接线组别:YN,d116kV备用分支数，为4回。
1.3基本技术条件1.3.1型式: 微机型。
1.3.2交流电源额定电压：220V;允许偏差：－15％～＋10％：波形：正弦，波形畸变不大于5％：频率：50Hz±0.5％。
1.3.3直流电源额定电压: DC220V;允许偏差: －20％～＋10％；波纹系数: 不大于5％。
35kV集成光伏变电站（额定容量：1000/500-500kVA）技术规范书（需方）甲方：×××有限公司（供方）乙方：变压器有限公司2014年×月目录1 总则 (2)2 设计条件与设计布置 (2)3 规范和标准 (3)4 技术参数和技术要求 (4)5 性能试验和保证 (18)6 质量保证/质量控制 (19)7 供货范围 (19)8 技术资料和交付进度 (21)9 交货进度 (23)10 现场技术服务 (23)11 培训 (24)12 设计联络 (25)1 总则1.1 本规范书适用于集成光伏变电站。
它包括采购设备的功能设计、结构、性能、安装、试验和检修等方面的技术要求。
1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本规范书和有关工业标准，并且是功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.3卖方如对本技术规范书有异议，应以书面形式明确提出，在征得买方同意后，可对有关条文进行修改。
如买方不同意修改，仍以买方意见为准。
1.4 合同签订后10 天，按本规范要求，卖方提出合同设备的设计、制造、检验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给买方，供买方确认。
1.5 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。
1.6卖方应提供高质量的产品。
这些设备应是技术先进、具有成功运行实践证明、成熟可靠的产品。
1.7 卖方必须有权威机关颁发的ISO-9001系列的认证书或等同的质量保证体系认证证书。
1.8卖方提供的集成光伏变电站设备必需具有第三方权威机构出具的同等电压及容量的型式试验报告；1.9卖方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的中国国家标准。
郝集电厂启备变分支改造接入开关柜技术规范书201701聊城信源集团有限公司郝集电厂机组黑启动工程启备变低压侧分支改造箱式开关室及6kV开关柜技术规范书2016年 12月目录附件1 技术规范 (2)附件2 供货范围 (15)附件3 技术资料和交付进度 (19)附件4 交货进度 (22)附件5 设备监造（检验）和性能验收试验 (23)附件6 技术服务和设计联络 (26)附件7 分包与外购 (30)附件8 未达设备技术性能的违约责任 (30)附录 (32)附件1 技术规范1 总则1.1本技术规范仅适用于聊城信源集团有限公司郝集电厂机组黑启动工程#01、#02启备变低压侧分支改造新开关室及6kV开关柜本体、辅助设备，它包括箱式开关柜、开关本体及辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本技术协议提出的是最低限度的要求，并未对一切细节做出规定，也未充分引述有关标准和规范的条文，供方保证提供符合本技术协议和有关最新工业标准的产品。
1.3本工程为EPC工程，投标方需完成开关柜配电室设计及开关柜及辅助设备的设计、供货、安装、调试等一系列工作。
1.4在商务合同签订生效之后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。
1.5本技术协议所使用的标准如遇与供方所执行的标准不一致时，以较高标准执行。
1.6如供方没有对本技术协议提出书面异议，需方则可认为供方提供的产品完全满足本技术协议的要求。
1.7供方在业绩表中应详细说明所使用的设备、实现的功能等情况。
供方必须是具有设计、制造及同类型工程三个及5年以上良好运行业绩，并在安装、调试中未发现设备质量问题的设备制造厂商。
1.8供方对成套系统设备(含辅助系统与设备)负有全责，即包括分包(或采购)的产品。
分包(或采购)的产品制造商应事先征得需方的认可。
1.9本技术规范经讨论形成技术协议并经供、需双方签定后，与设备招（议）标中的招标文件、供方投标书以及技术澄清文件一起作为设备采购合同的附件，与合同具有同等效力。
聊城信源集团有限公司郝集电厂机组黑启动工程启备变低压侧分支改造箱式开关室及6kV开关柜技术规范书2016年 12月目录附件1 技术规范 (2)附件2 供货范围 (17)附件3 技术资料和交付进度 (19)附件4 交货进度 (22)附件5 设备监造（检验）和性能验收试验 (23)附件6 技术服务和设计联络 (26)附件7 分包与外购 (28)附件8 未达设备技术性能的违约责任 (29)附录 (30)附件1 技术规范1 总则1.1本技术规范仅适用于聊城信源集团有限公司郝集电厂机组黑启动工程#01、#02启备变低压侧分支改造新开关室及6kV开关柜本体、辅助设备，它包括箱式开关柜、开关本体及辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本技术协议提出的是最低限度的要求，并未对一切细节做出规定，也未充分引述有关标准和规范的条文，供方保证提供符合本技术协议和有关最新工业标准的产品。
1.3本工程为EPC工程，投标方需完成开关柜配电室设计及开关柜及辅助设备的设计、供货、安装、调试等一系列工作。
1.4在商务合同签订生效之后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。
1.5本技术协议所使用的标准如遇与供方所执行的标准不一致时，以较高标准执行。
1.6如供方没有对本技术协议提出书面异议，需方则可认为供方提供的产品完全满足本技术协议的要求。
1.7供方在业绩表中应详细说明所使用的设备、实现的功能等情况。
供方必须是具有设计、制造及同类型工程三个及5年以上良好运行业绩，并在安装、调试中未发现设备质量问题的设备制造厂商。
1.8供方对成套系统设备(含辅助系统与设备)负有全责，即包括分包(或采购)的产品。
分包(或采购)的产品制造商应事先征得需方的认可。
1.9本技术规范经讨论形成技术协议并经供、需双方签定后，与设备招（议）标中的招标文件、供方投标书以及技术澄清文件一起作为设备采购合同的附件，与合同具有同等效力。
1.10本工程采用KKS标识系统。
供方提供的技术资料（包括图纸）和设备应标识有KKS编码。
2 工程概况2.1 工程概况聊城信源集团有限公司郝集电厂装机容量为1420MW，一期2台360MW亚临界燃煤发电机，二期2台350MW超临界燃煤发电机组。
郝集电厂一期机组通过发电机-变压器组型式接入一期220kVGIS屋内配电装置，二期机组通过发电机-变压器组型式接入二期220kVGIS屋内配电装置，一、二期GIS通过两条短引线连接。
主变高压侧采用架空线同高压配电装置连接，主变压器、高厂变、启备变布置在汽机房A列柱外。
#01启备变为#1、2机组厂电备用电源，#02启备变为#3、4机组厂电备用电源，启备变、高厂变低压侧A、B分支均通过封闭母线接至6KVA、B段，6KV工作段为单母线接线。
机组6KV 工作段由两路电源供电，一路工作电源（高厂变供电），一路备用电源（启备变供电），6KV段工作电源和备用电源通过快切装置实现切换。
为配套柴油发电机组黑启动要求，需对#01、#02启备变低压侧分支进行改造，原水平共箱封闭母线打断后接入新开关室，启备变低压分支电源经开关后接入新6KV母线，新开关室同时需接入柴发并机母线来电源开关，新开关室内出线直接接至新6KV 母线后供机组6KV备用电源。
开关室采用箱式开关柜整体布置。
2.2 删除2.3 环境条件2.3.1 周围空气温度年最高温度： 41.9℃年最低温度： -23.3℃年平均温度： 12.3℃最热月平均温度： 27.1℃2.3.2 海拔高度：<1000m2.3.3 累年平均相对湿度: 68%2.3.4 地震烈度7度，但应按8度设防。
2.3.5 污秽等级IV级，外绝缘泄漏比距≥3.1cm/kV（最高运行线电压）2.3.6 最大积雪厚度：200mm2.3.7 风速：4.3m/s（离地10m高、30年一遇的10min平均最大风速）3 设备规范本工程订购的设备规范见表1。
表14 技术要求4.1 系统条件系统额定电压： 6.3kV系统最高电压： 7.2kV系统额定频率： 50Hz系统中性点接地方式：电阻接地，接地电流100A安装地点：户内4.2 真空开关柜型号：中置式装于箱式开关室内结构尺寸：宽×深×高= mm（进线柜）进线开关均需自带电压互感器方便取同期电压，同时开关增加同期。
4.2.1 柜体参数额定电压： 12kV额定电流：柜体主母线采用优质铜材，不小于4000A，型号为动稳定电流： 125kA（峰值）额定开断电流： 50kA额定热稳定电流： 50kA（有效值）-4S外壳及隔室防护等级： IP41雷电冲击耐受电压：（峰值）≥75kV；一分钟工频耐受电压：（有效值）≥42kV；4.2.2 真空断路器型号：断路器采用型真空断路器。
4000A断路器带风机散热装置，且在开关不停电情况下可实现风机的检修及维护。
同级断路器能够相互更换使用。
额定电压： 12kV额定电流：进线断路器 4000A额定开断电流： 50kA额定短路电流开断次数： 30次额定短路关合电流： 125kA（峰值）额定开断电流直流分量：≥45%热稳定电流： 50kA，4秒机械寿命次数：≮20000雷电冲击耐受电压（峰值）：≥75kv一分钟工频耐受电压（有效值）：≥42kv操作方式：弹簧储能式操动机构，操作机构合闸线圈应在直流220V的（85-110）%范围内正确动作，跳闸线圈应在直流220V的（65-120）%范围内正确动作；分闸时间：不大于55ms合闸时间：不大于60ms分、合闸电流：合闸电压： DC220V；控制电压： DC220V；加热器电源： AC220V辅助接点：不少于10常开10常闭（220V，10A）4.2.3电流互感器：（选用大连第一互感器厂产品）型号：短路热容量不小于3969KA2·s(1s)额定电压：12kV额定电流比：4000/1A准确级：进线： 5P30/5P30/5P30/0.5二次负荷 20/20/20/20VA要求在一次电流范围内，电流互感器能满足动稳定电流130kA，热稳定电流63 kA （3S）的要求4.2.4 电压互感器：（选用大连第一互感器厂产品）型号：额定电压： 7.2kV电压比：6/3/0.1/3/0.1/3kV，6/3/0.1/3kV准确等级： 0.2/3P,0.2二次负载(VA): 60/100,60消谐柜(选用安徽恒凯电气或等质量产品)。
电压互感器的一次侧熔断器，其允许的遮断容量应不小于真空断路器的开断容量。
微机消谐装置采用专用消谐柜，由盘柜厂家负责组屏。
4.2.5 删除4.2.6 综合保护测控装置该产品必须有同类型且容量不小于300MW机组的三个以上新建电厂组网[厂用电管理系统]经验并已经运行三年及以上。
改造后6kV工作母线PT柜配置PT综合保护测控装置一套，进线开关自带电压互感器各配置PT综合测控装置一套。
启备变分支6KV电源进线断路器柜配置线路综合测控装置一套。
柴发来6kV电源进线断路器柜配置分支综合测控装置一套（具备三段式电流保护和纵差保护功能）开关柜及PT综合测控保护装置选用江苏金智系列产品。
保护装置除具有继电保护的基本功能外，还应有以下功能：1,反映一次负荷电流的4~20mA电流输出，并且该4~20mA输出电流与一次负荷电流的大小呈线性关系。
留有2路模拟量信号输出及2路脉冲量输入；2,保护装置应具有故障录波功能；3,保护装置应采用中文液晶显示方式；4,保护装置应具有两种及以上的现场总线通讯方式供用户选择；5,保护装置应具有时钟同步接口。
6,保护装置配置完整的断路器操作及防跳回路和外部输入跳闸接口，其保护装置内部的所有继电器全部采用原装进口的高可靠性优质产品。
4.2.7开关柜内装设开关柜智能操控装置，智能操控装置功能至少包括模拟图动态显示、带电显示、温湿度控制等。
开关柜内设电加热器，并由装置中温湿度控制器进行控制，加热器不应频繁启动。
要求装置选用ADA系列转换开关，。
智能操控装置采用江苏爱可信或等质量产品。
4.2.8 电度表 0.5级有功电度表，电度表通过脉冲或485接口输出的电度量应带有实时时钟数据，脉冲输出采用光耦隔离输出，采用湖南威盛多功能电能表。
4.3 删除。
4.4 柜体要求4.4.1外绝缘爬电比距：以电压12KV计算,柜内设备最小比距：瓷：2.0cm/kV有机材料：2.5cm/kV4.4.2 高压开关柜中各组件及其导体的连接处，保证在最高环境温度下不会超过标准规定的使用温度。
4.4.3 柴发来开关柜进线、高压开关柜进线、出线采用共箱绝缘封闭母线或管式母线，自柜顶引出方式，控制线采用电缆自柜底引出方式。
4.4.4 柜体采用进口覆铝锌板，面板（除通风、排气口外），不得用网状编织物、不耐火或类似的材料制造，坚实牢固，平整度高，焊点无毛刺，密封性能好。
面板涂漆平整光滑，附结牢固。
4.4.5 柜体的门、手车、断路器分、合状态，母线侧电源、接地开关之间需有坚固可靠的五防机械联锁，所有柜均要具备防止电气误操作的五防要求，并符合SD318《高压开关柜闭锁装置技术条件》的要求。
所有柜均设观察窗，观察窗位置必须使观察者便于观察运行中设备以及接地开关的位置，并达到外壳所规定的防护等级，观察窗使用机构强度与外壳相近的耐火透明材料遮盖，并与高压导电体保持足够的电气间隙。
开关柜均符合五防要求：防止误分合断路器防止带负荷抽出小车防止带地刀送电防止带电合接地刀防止误入带电间隔断路器手车在工作位置或工作位置与试验位置之间时柜门不可以打开，并在柜门关闭的情况下才可以将手车推进到工作位置，以确保运行人员的生命安全。
4.4.6 对内部故障，应满足下列要求：4.4.6.1 采取防止人为造成内部故障的防误措施。
将开关柜分成几个独立的小室，并设有适当的泄压通道，还考虑到由于内部组件的故障引起各室内过压及压力释放装置喷出气体的影响。
4.4.6.2 开关柜应能防止因本身缺陷、异常或误操作导致的内电弧伤及工作人员，并能限制电弧的燃烧和延燃范围。
4.4.7 对柜体结构的要求4.4.7.1 外壳和隔板高压开关柜的外壳必须是金属的（除通风、排气口外），并具有一定的强度。
主回路的一切组件均安装在金属外壳内。
4.4.7.2 盖板和门盖板和门应由金属制成，其防护等级与外壳相同。
当通风窗和排气口设在盖板和门上时，应符合2.6.7.4的要求。
开关柜要求关门操作，在操作中若出现事故，门和外壳应满足防爆要求。
4.4.7.3 观察窗观察窗位置必须使观察者便于观察运行中的设备，并应达到外壳所规定的防护等级。
观察窗应使用机械强度与外壳相近的耐火透明材料遮盖，并与高压导电体保持有足够的电气间隙。
4.4.7.4 通风窗、排气口开关柜的每个独立小室都有防爆排气口通风窗和排气口的防护等级，与外壳相同。
