计量标准技术报告(电子天平检定装置)

国家标准《电子天平》（征求意见稿）编制说明天平系列国家标准起草工作组2008年12月一、任务来源和编制工作过程1、任务来源国标委综合[2007]100号文件《关于下达2007年第五批国家标准制修订计划的通知》正式将《天平仪器通用技术条件电子天平》列为国家标准制定项目，项目编号：20078335-T-604 ；归口单位：中国机械工业联合会；负责起草单位为：上海精密科学仪器有限公司等。

该标准是在原机械行业标准JB/T 5374-1991《电子天平》的基础上编制的。

2、编制工作过程2007年12月在广西南宁召开了实验室仪器及设备标准化技术委员会全体委员会议，组织成立了天平仪器系列国家标准起草工作组（王家龙先生担任组长），负责《天平仪器通用技术条件电子天平》（计划号20078335-T-604）、《天平仪器通用技术条件机械天平》（计划号20078337-T-604）、《天平仪器通用技术条件扭力天平》（计划号20078339-T-604）等八项国家标准起草工作。

南宁会议后，秘书处陆续收到非我标委会委员单位提出参与标准起草工作的建议，经与有关单位协调，为确保国家标准制定工作的严肃性、科学性和准确性，一致同意适当增加标准起草工作组成员单位。

2008年7月27日～31日，在沈阳召开了天平仪器系列国家标准起草工作组会议。

国家标准与计量协调工作组组长冯晓升先生应邀出席会议并就国家标准与计量检定规程的统一问题做了重要讲话。

实验室仪器及设备标准化技术委员会秘书长金丽辉女士、实验室仪器及设备标准化技术委员会顾问王家龙先生、沈阳龙腾电子有限公司总经理张志先生、长沙湘平科技有限公司总经理熊一凡先生、上海精密科学仪器有限公司天平产品部总经理周锦标先生、沈阳计量研究所所长杨秀英女士以及其他来自生产企业、计量检测单位、研究院所的共计26名工作组成员（代表）出席了会议。

会议由天平系列国家标准起草工作组王家龙组长主持。

为促使我国在天平领域国家标准与检定规程的一致性，本次会议特邀全国质量密度计量技术委员会秘书长柳建明女士出席会议。

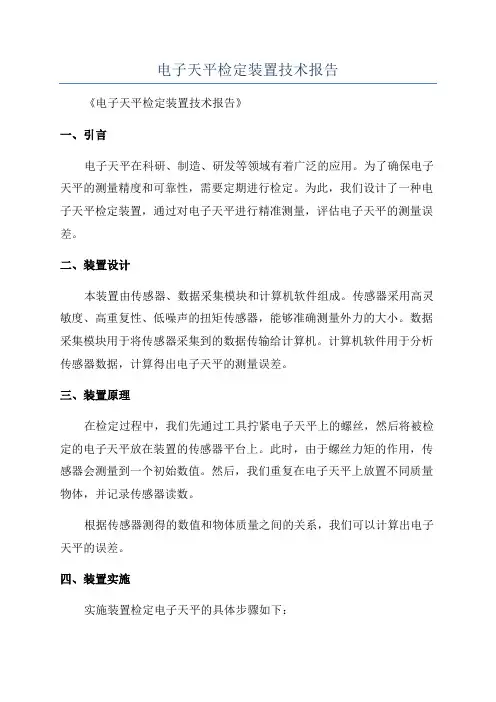

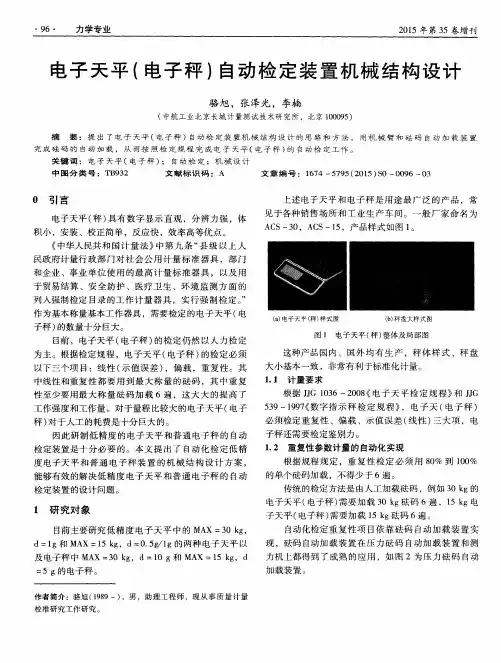

电子天平检定装置技术报告《电子天平检定装置技术报告》一、引言电子天平在科研、制造、研发等领域有着广泛的应用。

为了确保电子天平的测量精度和可靠性，需要定期进行检定。

为此，我们设计了一种电子天平检定装置，通过对电子天平进行精准测量，评估电子天平的测量误差。

二、装置设计本装置由传感器、数据采集模块和计算机软件组成。

传感器采用高灵敏度、高重复性、低噪声的扭矩传感器，能够准确测量外力的大小。

数据采集模块用于将传感器采集到的数据传输给计算机。

计算机软件用于分析传感器数据，计算得出电子天平的测量误差。

三、装置原理在检定过程中，我们先通过工具拧紧电子天平上的螺丝，然后将被检定的电子天平放在装置的传感器平台上。

此时，由于螺丝力矩的作用，传感器会测量到一个初始数值。

然后，我们重复在电子天平上放置不同质量物体，并记录传感器读数。

根据传感器测得的数值和物体质量之间的关系，我们可以计算出电子天平的误差。

四、装置实施实施装置检定电子天平的具体步骤如下：1.将电子天平放在传感器平台上，并拧紧螺丝。

2.校准传感器，确保测得的数值准确。

3.在电子天平上放置不同质量物体，并记录传感器读数。

4.将记录的传感器读数和物体质量输入计算机软件中。

5.计算机软件根据传感器数据和物体质量的关系，计算出电子天平的测量误差。

6.根据测量误差的大小，评估电子天平的准确性和可靠性。

五、结果分析通过实施装置对电子天平进行检定，并经过计算机软件的分析，得到了电子天平的测量误差。

根据测量误差的大小，可以评估电子天平的准确性和可靠性。

六、结论本装置能够有效地检定电子天平的准确性和可靠性。

通过装置检定，可以及时发现电子天平的测量误差，并采取相应的措施进行修正，保证电子天平的测量精度。

七、展望未来，我们将继续针对电子天平的检定装置进行改进，提升装置的精度和稳定性。

同时，我们还将研究电子天平的其他检定方法，以满足不同实际应用的需求。

[1]XXX，XXX，XXX。

《电子天平检定技术研究》[J]。

计量标准技术报告计量标准名称指示量具检定装置计量标准负责人建标单位名称（公章）填写日期目录一、建立计量标准的目的…………………………………………………… ( )二、计量标准的工作原理及其组成……………………………………( )三、计量标准器及主要配套设备…………………………………………( )四、计量标准的主要技术指标………………………………………()五、环境条件……………………………………………………………( )六、计量标准的量值溯源和传递框图………………………………………( )七、计量标准的重复性试验…………………………………………………( )八、计量标准的稳定性考核……………………………………………………( )九、检定或校准结果的测量不确定度评定…………………………………( )十、检定或校准结果的验证…………………………………………………( ) 十一、结论……………………………………………………………………( ) 十二、附加说明…………………………………………………………………( )3.1.2.1百分表检定仪示值误差引起的不确定度分项u(Ls1)百分表检定仪示值误差为2.8μm，认为其服从均匀分布，故u (Ls1)＝ 2.8/3＝1.62（mμ）3.1.2.2百分表检定仪测杆测量面与旋转轴垂直度引起的不确定度分项u(Ls2)百分表测头和百分表检定仪测杆测量面接触点，对旋转轴的偏离△R由百分表座与百分表检定仪测杆的同轴度△R1和百分表装夹倾斜引起的偏离△R2之和。

△R＝△R1＋△R2因△R1＝0.1mm，△R2＝L×sinθ。

根据规程要求θ＝±0.002rad，又因θ值很小，sinθ≈θ＝±0.002rad，L＝10mm。

则△R＝△R1＋△R2＝0.1＋10×0.002≈0.12（mm）百分表检定仪测杆测量面与旋转轴垂直度S为0.0003 rad，故垂直度引起的轴向变化量为△S＝△R×S ＝0.12×103×0.0003＝0.036（mμ）该误差为均匀分布，故u(Ls2)＝△S /3＝0.036 /3＝0.021（um）3.1.2.3测力变化引起的不确定度分项u(Ls3)百分表与百分表检定仪的接触为球面对平面接触，测力引起的变形量δ为δ＝k3式中：k——系数，当指示表检定仪的测杆材料为硬质合金，百分表的测头材料为钢时，k＝1.5×9.8-（2/3）um (mm)1/3(N) -（2/3）；p——测力值，p＝1.0N； d——测头直径，d＝2.5mm。

电子天平校准规范1、范围本规范适用于实验室各类电子天平的校准。

2、引用文件电子天平校准规范3、概述电子天平是通过作用于物体上的重力来确定该物体质量，并采用数字指示输出结果的计量器具。

天平用于砝码质量量值的传递，物体质量测量等。

4、计量特性4.1 示值误差:天平任何单次测量的示值与对应输人的砝码参考量值之差. 4.2 重复性:同一载荷多次测量结果之间的差值，用标准偏差来表示。

4.3 同一载荷在不同位置的示值误差:用各点示值与中间点示值之差绝对值中的最大值表示。

4.4 实际分度值（d）：指相邻两个示值之差。

4.5 最大秤量：不计添加皮重时的最大秤量能力，Max。

5、校准条件5.1 标准砝码选择使用经过检定合格且具有检定证书的砝码，并且按照下表选择砝码。

5.2 校准环境校准应在稳定的环境条件下进行，除特殊情况外，校准工作应在天平的工作温度范围内进行。

对于Max/d≥5×105以上的天平，校准期间温度的最大变化不应超过1℃；相对湿度变化不应超过10%。

其他天平，校准期间温度的最大变化不应超过2℃；相对湿度变化不应超过15%。

震动、大气中水汽凝结、气流、磁场等其他影响量不得对测量结果产生影响。

对于任何试验载荷（包括无载荷），只有在天平示值稳定的情况下才能读取和记录天平的示值。

5.3 校准前的准备5.3.1 校准通常在天平使用地点进行。

5.3.2 检查天平的铭牌或产品标识，应有型号、实际分度值、最大秤量、编号、制造商等信息。

5.3.3 天平在校准前应经过适当时间的通电，如天平说明书规定的预热时间，没有规定，天平预热时间应不少于30min。

5.3.4 天平应保持水平状态。

6、校准项目和方法6.1 示值误差的测量6.1.1应在需校准的称量范围内均匀选取测量点，至少需有6个不同的试验载荷点，其中需包括零点、最大秤量点或接近最大秤量点。

6.1.2在测量之前，应将示值设置为零，测量可以从零载荷顺序增加至最大秤量，在测量过程中的每一步都可以卸载载荷，卸载后需检查零点，如果零点示值不为零，应将示值设置为零。

计量标准技术报告

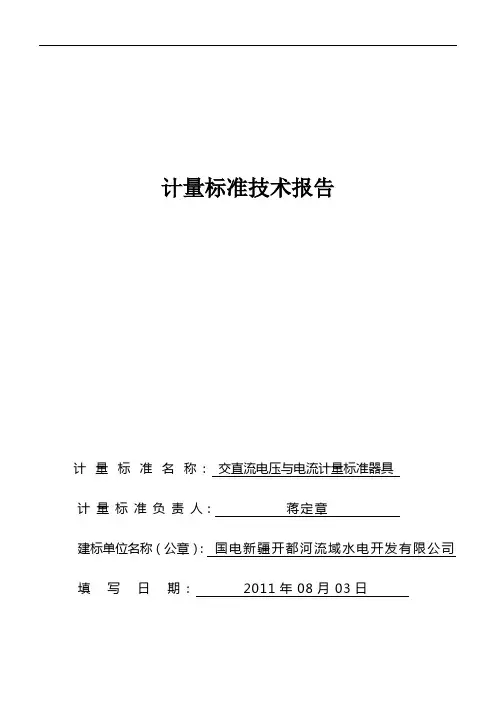

计量标准名称：交直流电压与电流计量标准器具
计量标准负责人：蒋定章
建标单位名称（公章）：国电新疆开都河流域水电开发有限公司填写日期：2011年08月03日
说明
一、建立计量标准的目的…………………………………………………………………………………………（3 ）
二、计量标准的工作原理及其组成………………………………………………………………………………（3 ）
三、计量标准器及主要配套设备…………………………………………………………………………………（4 ）
四、计量标准的主要技术规范……………………………………………………………………………………（ 5 ）
五、环境条件………………………………………………………………………………………………………（5 ）
六、计量标准的量值溯源和传递框图……………………………………………………………………………（ 6 ）
七、计量标准的重复性试验……………………………………………………………………………………（9 ）
八、计量标准的稳定性考核……………………………………………………………………………………（20 ）
九、检定或校准记过的测量不确定度评定……………………………………………………………………（29 ）
十、检定或校准结果的验证……………………………………………………………………………………（30 ）十一、结论………………………………………………………………………………………………………（31 ）十二、附加说明……………………………………………………………………………………………………（31 ）。

计量标准技术报告(范本)计量标准名称水中油分浓度分析仪检定装置计量标准负责人XXX _______________________________________建标单位名称(公章) 清远市XXXX 公司__________填写日期2013-12-20 __________________________目录、建立计量标准的目的 ...................................... ( 1) 、计量标准的工作原理及其组成 .............................. ( 2) 、计量标准器及主要配套设备 ................................. ( 3)四、 .................................... 计量标准的主要技术指标 (4 )五、 .................................................. 环境条件(5 )六、 .............................. 计量标准的量值溯源和传递框图 (6 )七、 ...................................... 计量标准的重复性试验(7 )八、 ...................................... 计量标准的稳定性考核 (8 )九、 .......................... 检定或校准结果的测量不确定度评定 (9 )十、检定或校准结果的验证 .................................... ( 10) 十^一、结论 .................................................. ( 11) 十二、附加说明 .............................................. ( 12)、建立计量标准的目的为适应工业生产发展的需要，加强对水中油分浓度分析仪的检定确保量值传递的准确一致，特建立水中油分浓度分析仪标准装置。

计量标准技术报告

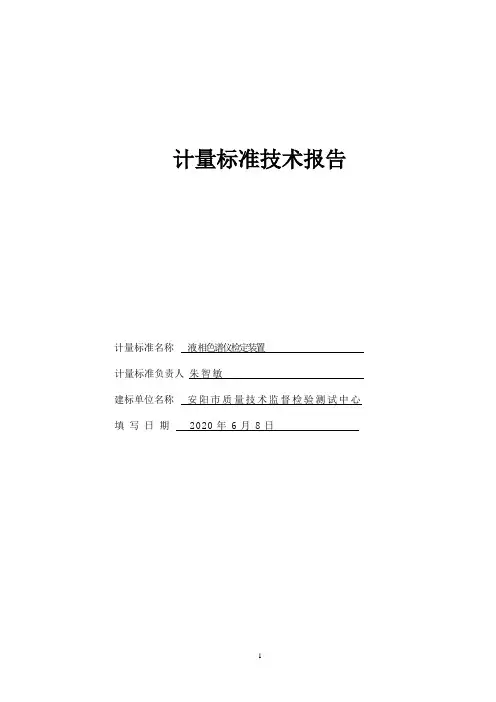

计量标准名称液相色谱仪检定装置
计量标准负责人朱智敏
建标单位名称安阳市质量技术监督检验测试中心填写日期2020年6月8日
目录
一、建立计量标准的目的………………………………………………………………… ( )
二、计量标准的工作原理及其组成………………………………………………………( )
三、计量标准器及主要配套设备…………………………………………………………( )
四、计量标准的主要技术指标……………………………………………………………( )
五、环境条件………………………………………………………………………………( )
六、计量标准的量值溯源和传递框图……………………………………………………( )
七、计量标准的稳定性考核………………………………………………………………( )
八、检定或校准结果的重复性试验…………………………………………………………( )
九、检定或校准结果的不确定度评定………………………………………………( )
十、检定或校准结果的验证………………………………………………………………( ) 十一、结论…………………………………………………………………………………( ) 十二、附加说明……………………………………………………………………………( )
注：应当提供《计量标准的稳定性考核记录》。

注：应当提供《检定或校准结果的重复性试验记录》。

广东汇通乳胶制品有限公司计量检定证书
证书编号JD0006-2013 第1页共3页
送检部门质量技术部
样品名称电子天平
型号规格JA1003s
制造厂上海良平仪器仪表有限公司
出厂编号（01062617）自编：HT-J-08
检定日期2013年05月11日依据检定规程，被检仪器检定周期为 1 年
批准人
核验盖章
检定
说明
证书编号JD0006-2013 第2页共3页１．本公司是非法定计量检定机构
２．本公司出具的数据均可溯源至国家的国际计量基准。

３．本次检定的技术依据
JJG1036-2008 电子天平检定规程
４．本次检定所使用的主要计量标准器具：
设备名称／型号编号证书号／有效期计量特性
电子天平BP211D CTP0680-10
2011年8月6日等级
标准砝码
100g 2011年8月6日Ｍ２等级
５．定地点、环境条件：地点温度相对湿度
地点现场温度22℃相对湿度 53%
６．检定仪器限制使用条件：
建议下次校准日期为2014年05月11日
校准结果
证书编号JD0006-2012 原始记录号JD0006-2012 第3页共3页一、校准结果
本次校正的扩展不定度：合格
依据JJF1059-1999《测量不确定度评定与表示》
（以下空白）。

文件制修订记录1.0适用范围适用于电子分析天平（FA/JA系列、AE型）检定。

2.0职责计量管理员：严格按检定规程进行周期检定。

QC主管：监督检查执行情况。

3.0内容3.1.检定项目和技术要求3.1.2.最大允许误差3.1.2.1.当天平空载时，无论是加载或卸载，在零与最大称量之间任一载荷，其最大允许误差3.1.2.2.新产品或修理后天平，分度值1mg者，最大允许误差为2mg；分度值0.1mg者，最大允许误差为0.5mg；分度值为0.01mg者，最大允许误差为0.05mg。

使用中的天平最大允差可以放宽1倍。

3.1.3.不同载荷时的最大允许误差（非线性误差）天平在不自动回零的情况下，载荷从零开始，逐渐往上加，直到最大称量；再从最大称量往下减，直到零载荷。

在这过程中，记下每次加（减）载天平的示值，与砝码的实际质量比较，得出各个载荷点的误差，其误差不得超过3.1.2.1项表列的最大允许误差。

3.1.4.重复性误差同一载荷可多次衡量结果之间的差值，不得超过该载荷时的最大允许误差的绝对值。

用标准偏差来衡量时，要求对同一载荷多次称量所测得的标准偏差不得超过该载荷点最大允许误差绝对值的三分之一。

3.1.5.四角误差（偏载误差）对电子天平进行四角误差测试时，载荷加在秤盘不同位置上，天平的示值均应保持在最大允许误差之内。

分度值1mg者，四角误差应不大于2mg；分度值为0.1mg者，四角误差应不大于0.5mg；分度值为0.01mg，四角误差应不大于0.05mg。

3.2.检定条件3.2.1.天平使用的电源应按说明书的规定，使用220V交流电的天平，其电压范围应在220V±10%之间，对于50HZ电源频率范围为±2%。

电压与频率不能超出范围，否则天平将不能正常工作甚至引起天平永久性损坏。

3.2.2.使用交流电源的天平应有良好的接地线，以防止静电对计量性能的影响，同时防止意外的电源故障。

3.2.3.天平应安放在无振动、无气流、无热幅射、无腐蚀性气体的环境中，室温恒定。

计量标准技术报告计量标准名称衡器检定装置建立计量标准单位龙口市计量检定测试所计量标准负责人冯勇筹建起止日期1987.01～1987.07目录一、计量标准的工作原理及其组成 (1)二、选用的计量标准器及主要配套设备 (2)三、计量标准的主要技术指标 (3)四、环境条件 (3)五、计量标准的量值溯源和传递框图 (4)六、计量标准的测量重复性考核 (5)七、计量标准的稳定性考核 (6)八、测量不确定度评定 (7)九、计量标准的测量不确定度验证 (10)十、结论 (11)十一、附加说明 (11)六、计量标准的测量重复性考核用20kg在重复性条件下对电子秤进行10连续测量，得到测量列20.0000，20.0000，19.9995，19.9995，19.9990，20.0000，19.9995，19.9990，20.0000，19.9995kg实验标准差为：S＝＝0.40（g）测量重复性考核结果：小于合成标准不确定度。

八、测量不确定度评定 1测量的数学模型测量的数学模型：△E=P-m式中：△E ─电子秤示值误差；P ─电子秤示值； m ─标准砝码质量值；2 输入量的标准不确定度评定本评定方法以最大称量30kg 电子秤20kg 点为例。

2.1输入量P 的标准不确定度来源u(P)主要是电子秤测量重复性、四角偏载误差以及示值随电源电压变化等。

2.1.1 电子秤测量重复性引起的标准不确定度分项u(P 1)的评定（A 类评定方法）用20kg 在重复性条件下对电子秤进行10连续测量，得到测量列20.0000，20.0000，19.9995，19.9995，19.9990，20.0000，19.9995，19.9990，20.0000，19.9995kg 单次实验标准差S ＝＝0.40（g ）任选5台同类型电子秤，对每一台电子在20kg 点进行两组测量，每组测量均在重复性条件下连续测量10次，共得到10组测量列，每组测量列分别按上述方法计算，得到10个单次实验标准差，如下表： 实验标准差S J S 1 0.40gS 2 0.53gS 3 0.47g S 4 0.39g S 5 0.46g S 6 0.39g S 7 0.40g S 8 0.63gS 9 0.53gS 10 0.46g合并样本标准差S p 可按下式计算：S P =∑=mj jms121=0.47g在实际测量中，对输入量P 仅进行2次测量，以2次测量的算术平均值作为测量结果，则该结果的标准不确定度为u(P 1)=2 SP =0.33g自由度v p1可按下式计算： v p1=∑=mj jv1=10×（10-1）=903.1.2电子秤的偏载误差引起的标准不确定度分项u(P 2)的评定。

计量标准技术报告计量标准名称天平检定装置计量标准负责人 - 建标单位名称 -填写日期2020年8月4日目录一、建立计量标准的目的……………………………………………………………（ 2 ）二、计量标准的工作原理及其组成…………………………………………………（ 2 ）三、计量标准器及主要配套设备……………………………………………………（ 3 ）四、计量标准的主要技术指标………………………………………………………（ 4 ）五、环境条件…………………………………………………………………………（ 4 ）六、计量标准的量值溯源和传递框图………………………………………………（ 5 ）七、计量标准的稳定性考核…………………………………………………………（ 6 ）八、检定或校准结果的重复性试验…………………………………………………（ 7 ）九、检定或校准结果的不确定度评定………………………………………………（ 8 ）十、检定或校准结果的验证 (13)十一、结论 (14)十二、附加说明 (14)计量器具名称：电子天平测量范围：1mg-30kg最大允许误差：级天平及以下，分度值d≥0.1mg载荷0.1g 20g 50g 100g 200g E（mg）-0.4 -0.4 -0.5 -0.7 -0.7 )(Iu0.037 0.112 0.151 0.194 0.218 )(s mu0.014 0.073 0.088 0.146 0.292 )(Eu0.040 0.134 0.175 0.243 0.364 六、扩展不确定度的评定取k=2，则扩展不确定度)(EukU⨯=载荷0.1g 20g 50g 100g 200g E（mg）-0.4 -0.4 -0.5 -0.7 -0.7(mg)2 =kU，0.1 0.3 0.3 0.5 0.7按上述方法计算可得32.1kg/1g，级电子天平各点测量结果扩展不确定度，详见下表。
