分部分项划分表
分部分项划分表是一种用于描述工程项目中各个部分和分项的表格，通常用于施工计划和进度控制。
它可以帮助工程师和项目经理更好地组织和规划工作，确保各个分项的施工质量和进度符合要求。
在分部分项划分表中，通常包括以下信息：
1. 分项名称：列出工程项目的各个分项，包括它们的名称、描述和分类。
2. 施工顺序：说明各个分项的施工顺序，以确保施工过程的连贯性和效率。
3. 施工时间：记录各个分项的施工时间，以便于计划和监控进度。
4. 资源需求：列出所需的资源，如人力、材料、设备等，以及它们的数量和类型。
5. 责任人：指定每个分项的责任人，以确保每个分项都得到妥善处理。
6. 风险和问题：列出可能的风险和问题，以及应对措施和建议的解决方案。
在制作分部分项划分表时，应该考虑工程的实际情况和
具体要求，并根据需要进行调整和修改。
此外，还应该与相关人员协商和讨论，以确保分部分项划分表的准确性和可行性。
建设项目及其划分建设项目（construction project）：基本建设工程项目，亦称建设项目，指按照同一个总体设计进行建设，全部建成后才能发挥所需综合生产能力或效益的基本建设单位。
一个建设项目往往由一个或几个单项工程组成，经济上实行独立核算，行政上实行统一管理，管理上具有独立组织形式，并具有法人资格的建设单位。
例：一个工厂、一所学校等。
单项工程(single construction)：是指在一个建设项目中，具有独立的设计文件，能够独立组织施工，建成后能够独立发挥生产能力或效益的工程。
单项工程也称工程项目，是建设项目的组成部分。
单项工程从施工的角度看是一个独立的系统，一组配套齐全的工程项目。
在建设项目总体施工部署和管理目标的指导下，形成自身的项目管理方案和目标，依照其投资和质量要求，如期建成并交付使用。
例：工厂中的生产车间、办公楼；学校中的教学楼、宿舍和图书馆等。
单位工程(unit construction)：是指具有单独设计和能够独立组织施工，能形成独立使用功能，但不能独立发挥生产能力或效益的工程。
单位工程是单项工程的组成部分。
例：生产车间这个单项工程是由厂房建筑工程和机械设备安装工程等单位工程所组成。
对于规模较大的单位工程，可将其能形成独立使用功能的部分划分为一个子单位工程。
例：厂房建筑工程这个单位工程可以细分为一般土建工程、水暖卫工程、电气工程、通风空调工程、消防工程和防雷工程等子单位工程。
分部工程(parts of construction)：指按专业性质、建筑部位等划分的工程。
分部工程是单位工程的组成部分。
例：厂房建筑工程这个单位工程是由地基与基础工程、主体结构工程、建筑装饰装修工程、建筑屋面工程、建筑给排水及采暖工程、建筑电气工程、智能建筑工程、通风与空调工程和电梯工程等分部工程所组成。
当分部工程较大或较复杂时，可按材料（或设备）种类、施工特点、施工程序、专业系统及类别等划分为若干子分部工程。

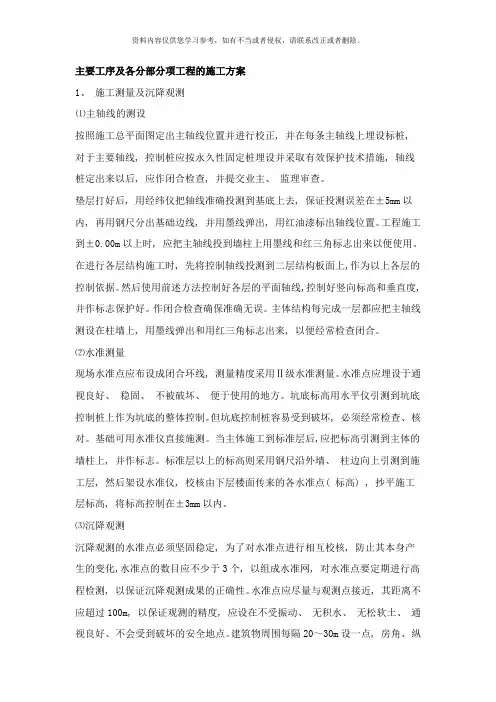

主要工序及各分部分项工程的施工方案1、施工测量及沉降观测⑴主轴线的测设按照施工总平面图定出主轴线位置并进行校正, 并在每条主轴线上埋设标桩, 对于主要轴线, 控制桩应按永久性固定桩埋设并采取有效保护技术措施, 轴线桩定出来以后, 应作闭合检查, 并提交业主、监理审查。
垫层打好后, 用经纬仪把轴线准确投测到基底上去, 保证投测误差在±5mm以内, 再用钢尺分出基础边线, 并用墨线弹出, 用红油漆标出轴线位置。
工程施工到±0.00m以上时, 应把主轴线投到墙柱上用墨线和红三角标志出来以便使用。
在进行各层结构施工时, 先将控制轴线投测到二层结构板面上,作为以上各层的控制依据。
然后使用前述方法控制好各层的平面轴线,控制好竖向标高和垂直度, 并作标志保护好。
作闭合检查确保准确无误。
主体结构每完成一层都应把主轴线测设在柱墙上, 用墨线弹出和用红三角标志出来, 以便经常检查闭合。
⑵水准测量现场水准点应布设成闭合环线, 测量精度采用Ⅱ级水准测量。
水准点应埋设于通视良好、稳固、不被破坏、便于使用的地方。
坑底标高用水平仪引测到坑底控制桩上作为坑底的整体控制。
但坑底控制桩容易受到破坏, 必须经常检查、核对。
基础可用水准仪直接施测。
当主体施工到标准层后,应把标高引测到主体的墙柱上, 并作标志。
标准层以上的标高则采用钢尺沿外墙、柱边向上引测到施工层, 然后架设水准仪, 校核由下层楼面传来的各水准点( 标高) , 抄平施工层标高, 将标高控制在±3mm以内。
⑶沉降观测沉降观测的水准点必须坚固稳定, 为了对水准点进行相互校核, 防止其本身产生的变化,水准点的数目应不少于3个, 以组成水准网, 对水准点要定期进行高程检测, 以保证沉降观测成果的正确性。
水准点应尽量与观测点接近, 其距离不应超过100m, 以保证观测的精度, 应设在不受振动、无积水、无松软土、通视良好、不会受到破坏的安全地点。
建筑物周围每隔20～30m设一点, 房角、纵横墙连接处、变形缝两边均应设置观测点。
什么叫单位工程、子单位工程、分部工程、子分部工程、分项工程、检验批？答：1）单位工程、子单位工程：具备独立施工条件并能形成独立使用功能的建筑物及构筑物为一个单位工程。
建筑规模较大的单位工程，可将其能形成独立使用功能的部分为一个子单位工程。
2）分部工程、子分部工程：根据建筑部位及专业性质将一个单位工程划分为几个部分。
一般情况下，一个单位工程最多可分为地基与基础、主体结构、建筑装饰装修、建筑屋面、建筑给水排水及采暖、建筑电气、智能建筑、通风与空调及电梯等九大分部工程。
当分部工程较大或较复杂时，可按材料种类、施工特点、施工顺序、专业系统和类别等划分成若干子分部工程。
3）分项工程：将一个分部工程进一步按主要工种、材料、施工工艺、设备类别等进行划分，可由一个或若干个检验批组成。
4）检验批：按同一的生产条件或按规定的方式汇总起来供检验用的，由一定数量样本组成的检验体。
检验批可根据施工及质量控制和专业验收需要按搂层、施工段、变形缝等进行划分。
分项工程、分部工程、单位工程的区别1、如何区分分项工程、分部工程、单位工程？它们之间有联系吗？2、什么是检验批？1.单项工程：⑴竣工后可以独立发挥生产能力或效益例如教学楼、图书馆、食堂⑵是建设工程项目的组成部分⑶价格——编制单项工程综合预算确定2.单位（子单位）工程：⑴形成独立使用功能⑵是单项工程的组成部分⑶分解——建筑工程、设备安装工程，（如工业厂房工程中包括土建工程、设备安装工程、工业管道工程等单位工程）。
⑷进行工程成本核算的对象⑸价格——编制单位工程施工图预算确定3.分部工程：按专业性质、建筑部位确定。
地下防水、混凝土基础等4.分项工程：混凝土工程、模板工程。
⑴按主要工程、材料、施工工艺、设备类别等划分⑵计算工程用工、料、机械台班消耗的基本单元一般意义上的检验批：按同一生产条件或按规定的方式汇总起来供检验用的，由一定数量样本组成的检验体。
在我们建筑工程中：如果一个分项工程需要验评多次，那么每一次验评就叫一个检验批，行业规定：每个检验批的检验部位必须完全相同。
1 单位工程划分1.1 划分原则1.1.1 路基工程划分原则单位工程应按一个完整工程或一个相当规模的施工范围划分，并按下列原则确定：1 一个区间或一个车站的路基应作为一个单位工程。
2 一个施工单位承担的路基施工范围可作为一个单位工程。
3 相对独立或技术复杂的工程可作为一个单位工程。
分部工程应按一个完整部位或工程规模、工程材料、主要结构、施工阶段划分。
分项工程可按工种、工序、材料、施工工艺等划分。
检验批可根据施工及质量控制和验收需要，按施工段、施工部位或工程数量及规模大小等划分。
1.1.2 桥涵工程划分原则单位工程可按一个完整工程或一个相当规模的施工范围划分，并按下列原则确定：1 每座特大桥、大桥、中桥为一个单位工程。
2 对于特别长大桥梁，一个独立施工区段为一个单位工程。
3 小桥不超过5座为一个单位工程。
4 涵洞不超过10座为一个单位工程。
分部工程应按一个完整部位或主要结构及施工阶段划分，当分部工程较大时，可按照主要结构、材料及施工阶段划分为若干子分部工程。
分项工程应按工种、工序、材料、施工工艺等划分。
检验批可根据施工及质量控制和验收需要，按施工段落、施工部位或工程量等划分。
检验批的划分以同一分项工程内部便于一次验收的工程内容为一个检验批。
1.1.3 隧道工程划分原则单位工程可按一个完整工程、一个施工标段或一种施工方式的施工范围划分，并按以下原则确定：1 一座隧道及其辅助坑道宜作为一个单位工程。
分部工程可按一个完整部位确定，当分部工程较大时按主要结构、材料及施工阶段划分为若干个子分部工程。
分项工程按主要结构、工种、工序、材料、施工工艺等进行划分。
检验批根据施工、质量控制和验收的需要，按施工段、工程量等进行划分。
1.1.4 轨道工程划分原则单位工程应按一个完整工程或一个相当规模的施工范围划分。
轨道单位工程分为区间正线轨道单位工程和站场轨道单位工程。
单位工程按照下列原则确定：1 区间正线轨道单位工程：一个区间（以相邻两车站最外方道岔为界，不含道岔）的正线轨道。
单位、分部、分项工程划**************改建工程分二〇二二年九月二十三*****************有限公司日单位、分部、分项工程划分说明一、划分依据：**************改建工程单位、分部、分项划分表依据《公路工程质量检验评定标准》进行编制。
二、单位、分部工程数量统计：*********改建工程共划分单位工程3个，分部工程29个，分项工程143个，具体见下表。
单位、分部、分项工程数量统计表监理单位：***************有限责任公司合同段： 施工单位：**********有限公司***********改建工程单位、分部、分项划分表监理单位：河**********监理咨询有限责任公司施工单位：中国建筑第*工程局有限公司**********改建工程单位、分部、分项划分表监理单位：*****公路工程监理咨询有限责任公司施工单位：中国建筑第****工程局有限公司********改建工程单位、分部、分项划分表监理单位：****公路工程监理咨询有限责任公司施工单位：中国建筑****工程局有限公司*******改建工程单位、分部、分项划分表监理单位:*****公路工程监理咨询有限责任公司施工单位：中国建筑第****工程局有限公司*****改建工程单位、分部、分项划分表监理单位：******公路工程监理咨询有限责任公司施工单位：中国建筑第*******工程局有限公司********线改建工程单位、分部、分项划分表监理单位：******公路工程监理咨询有限责任公司施工单位：中国建筑第*****工程局有限公司********改建工程单位、分部、分项划分表监理单位：*******公路工程监理咨询有限责任公司施工单位：中国建筑第*****工程局有限公司监理单位：******施工单位：中国建筑****工程局有限公司公路工程监理咨询有限责任公司监理单位：*******施工单位：中国*********工程局有限公司路工程监理咨询有限责任公司监理单位：*******施工单位：中国********工程局有限公司公路工程监理咨询有限责任公司施工单位：中国建筑******工程局有限公司监理单位：********工程监理咨询有限责任公司********改建工程单位、分部、分项划分表监理单位：*******公路工程监理咨询有限责任公司施工单位：中国建筑*****工程局有限公司******改建工程单位、分部、分项划分表监理单位：********工程监理咨询有限责任公司施工单位：中国建******工程局有限公司施工单位：中国*********程局有限公司监理单位：*******工程监理咨询有限责任公司施工单位：********工程局有限公司监理单位：*********工程监理咨询有限责任公司施工单位：********************改建工程单位、分部、分项划分表工程局有限公司监理单位：********公路工程监理咨询有限责任公*********改建工程单位、分部、分项划分表监理单位：*********公路工程监理咨询有限责任公司施工单位：中国建*********工程局有限公司*********改建工程单位、分部、分项划分表监理单位：*******公路工程监理咨询有限责任公司施工单位：中国建******工程局有限公司***********改建工程单位、分部、分项划分表监理单位：******公路工程监理咨询有限责任公司施工单位：中国建*****工程局有限公司********改建工程单位、分部、分项划分表监理单位：*******路工程监理咨询有限责任公司施工单位：中国建********工程局有限公司************改建工程单位、分部、分项划分表监理单位：*****施工单位：中国********工程局有限公司公路工程监理咨询有限责任公司********改建工程单位、分部、分项划分表监理单位：*********公路工程监理咨询有限责任公司施工单位：中国********工程局有限公司******改建工程单位、分部、分项划分表监理单位：*********工程监理咨询有限责任公司施工单位：中国建******工程局有限公司*********改建工程单位、分部、分项划分表监理单位：*********公路工程监理咨询有限责任公司施工单位：中国******工程局有限公司*************改建工程单位、分部、分项划分表监理单位：******公路工程监理咨询有限责任公司施工单位：中国建********工程局有限公司*********改建工程单位、分部、分项划分表监理单位：*********公路工程监理咨询有限责任公司施工单位：中国建********工程局有限公司************改建工程单位、分部、分项划分表监理单位：***********公路工程监理咨询有限责任公司施工单位：中国********工程局有限公司************改建工程单位、分部、分项划分表监理单位：**********公路工程监理咨询有限责任公司施工单位：中国**********工程局有限公司**********改建工程单位、分部、分项划分表监理单位：********公路工程监理咨询有限责任公司施工单位：中国**********工程局有限公司。
分部分项检验批划分表整理
1. 简介
本文档旨在整理分部分项检验批划分表的内容和格式，以便于
项目管理和进度控制。
2. 检验批划分表的作用
- 检验批划分表是项目施工过程中对不同分部分项进行检验的
依据。
- 通过划分检验批，可以确保工程质量得到有效控制，及时发
现和纠正问题。
3. 检验批划分表的内容
检验批划分表一般包含以下内容：
- 分部分项编号：对各项工程进行编号，方便后续管理和检查。
- 分部分项名称：详细描述各项工程的名称和特点。
- 质量控制要点：列出各项工程所需注意的质量控制要点，以
确保施工质量。
- 检验方式：说明对各项工程的检验方式和标准。
4. 检验批划分表的格式
分部分项检验批划分表的格式应满足以下要求：
- 表头：包括项目名称、项目编号、编制人、编制日期等基本
信息。
- 表体：按照分部分项进行划分，每项工程占据一行，包括分
部分项编号、分部分项名称、质量控制要点、检验方式等信息。
- 表尾：包括总页数、批准人、批准日期等相关信息。
5. 编制与使用注意事项
- 检验批划分表应由专业人员负责编制，确保准确性和规范性。
- 在编制过程中，应根据实际项目情况进行调整和完善。
- 在项目施工过程中，应按照检验批划分表进行检验，并记录
检验结果和处理意见。
以上是关于分部分项检验批划分表整理的内容，希望对项目管
理和进度控制有所帮助。
---
> 注意：本回答内容不构成法律意见，仅供参考。
若需法律建议，请咨询专业律师。
屋面工程各子分部工程与分项工程相关表
屋面工程验收资料
1、工程图纸及设计变更文件
2、原材料出厂合格证、质量检验报告和进场复验报告
3、施工方案及技术交底记录
4、隐蔽工程验收记录
5、施工检验记录
6、淋水或蓄水检验记录
7、各检验批、分项工程验收记录
8、其它必要的文件和记录
屋面保温层检验批质量验收记录表
GB50207-
040101□□口040201□□口
屋面找平层检验批质量验收记录表
GB50207-
040102□□口040202□□口
卷材防水层检验批质量验收记录表
GB50207-
040103□□口
涂膜防水层检验批质量验收记录表
GB50207-
040203□□口
细石混凝土防水层检验批质量验收记录表
GB50207-
040301□□口
密封材料嵌缝检验批质量验收记录表
GB50207-
040302□□口
平瓦屋面检验批质量验收记录表
GB50207-
040401□□口
油毡瓦屋面检验批质量验收记录表
GB50207-
040402□□口
金属板材屋面检验批质量验收记录表
GB50207-
040403□□口
细部构造检验批质量验收记录表
GB50207-
040104□□
口
040204□□
口
040303□□
口
040404□□口
架空屋面检验批质量验收记录表
GB50207-
040501□□口
蓄水、种植屋面检验批质量验收记录表
GB50207-
040502□□口040503□□口。

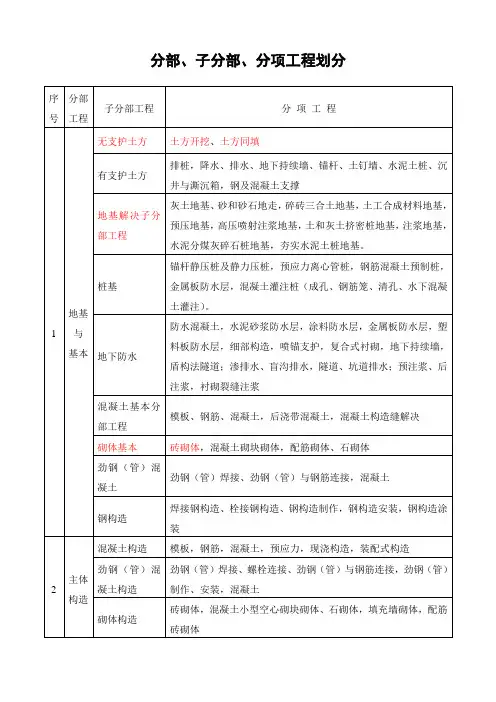

建筑工程分部分项工程的划分表一、地基与基础工程1.土方工程：包括土方开挖、土方回填等。
2.基础工程：包括桩基工程、地下连续墙、锚杆等。
3.降水工程：包括井点降水、排水等。
二、主体结构工程1.混凝土结构工程：包括模板、钢筋、混凝土浇筑等。
2.砌体结构工程：包括砌体砌筑、砂浆搅拌等。
3.钢结构工程：包括钢结构制作、安装等。
三、建筑装饰装修工程1.墙面装饰工程：包括墙面涂料、贴砖等。
2.地面装饰工程：包括地板、地毯等。
3.吊顶装饰工程：包括吊顶板材安装、涂料等。
四、建筑屋面工程1.屋面保温工程：包括保温材料铺设等。
2.屋面防水工程：包括防水卷材、涂料等。
3.屋面排水工程：包括落水管、排水沟等。
五、建筑给水排水及采暖工程1.给水工程：包括给水管安装、阀门等。
2.排水工程：包括排水管道安装、检查井等。
3.采暖工程：包括暖气片安装、地暖管铺设等。
六、建筑电气工程1.电线电缆敷设工程：包括电线电缆的安装、桥架制作等。
2.照明器具安装工程：包括灯具、开关插座的安装等。
3.防雷接地工程：包括避雷针、接地线的安装等。
七、智能建筑工程1.火灾自动报警系统安装工程：包括探测器、报警器等。
2.安全防范系统安装工程：包括摄像头、门禁系统等。
3.信息化应用系统安装工程：包括网络设备、信息插座等。
八、通风与空调工程1.风管制作与安装工程：包括金属风管、非金属风管的制作与安装等。
2.空调设备与末端装置安装工程：包括空调机组、风机盘管等设备的安装等。
公路项目工程划分及质量评定评定实例一、单位、分部、分项工程划分总体上以公路工程质量检验评定标准（2017）附录A 单位、分部及分项工程的划分为依据，结合本合同段的实际情况，如作业面（段落、部位）、施工队伍的划分，作业顺序、工程实体形成的内在逻辑，即结构构件的形成等，划分分部、分项工程。
1、路基工程路基土石方分部：1~3km路段为一个分部，一般按施工队划分，桩号一般以某结构物（桥头、涵洞通道的台背）为界。
每一个分部分为土方路基、石方路基、软土路基、土工合成材料处治层等分项。
排水工程分部：分部划分同上。
按自然段落划分分项工程。
小桥及符合小桥标准的通道：每座一个分部。
基础及下部、上部构造预制安装等分项工程需将基础、下部构造、构件混凝土、钢筋作为子分项。
涵洞通道分部：1~3km路段为一个分部，一般按工区划分。
每一道涵洞或通道为一个子分部工程，子分部包含该涵洞的洞身各部分构件（基础、墙身、盖板等）、洞口和填土等分项工程。
带有急流槽的涵洞，急流槽作为该涵洞的一个分项工程，钢筋混凝土工程还应包括钢筋加工安装和混凝土两个子分项。
其他规定查看《评定标准》9.1一般规定。
砌筑防护工程分部：分部划分同上1~3KM为一个分部。
分项按自然段落划分。
大型挡土墙，组合组合式挡土墙分部：与一般挡土墙的区分见《评定标准》6.1一般规定。
2、路面工程路面工程（1~3KM路段）分部：以1~3KM路段为一个分部，分部工程包含底基层、基层、面层、垫层、联结层、路缘石、人行道、路肩、路面边缘排水系统等分项工程。
同一分项工程可由多段子分项组成。
可用J5表分级汇总。
3、桥梁工程（特大、大、中桥）单位工程：每座为一个单位工程。
互通范围内的桥梁（主线桥、匝道桥）一般作为互通的一个分部工程。
桥梁左右幅视为两个子单位工程，类似于两座桥或两座隧道，但不作为单独的单位工程，两子单位工程合并评定为一个单位工程。
相应的分部、分项工程自基础至桥面系按左右幅分别评定，档案收集整理也如此。
一、编制及填表说明
( 一) 编制说明
建筑工程安装交工技术文件包括: 施工管理记录、施工技术记录、工程质量验收记录、工程竣工图等。
工程质量验收记录浙江省建设质量安全监督总站已按国家相关规范标准编制成标准表格, 工程竣工图要按《建设工程文件归档整理规范》规定进行绘制, 除消防、锅炉及电梯安装工程外, 其它施工管理记录和施工技术记录的表式在省内同行业未统一, 经省行业协会安排编制了施工管理记录表格和施工技术记录表格。
根据舟山市的安装工程现状, 征得诸监理公司、施工企业及有关单位的意见, 对表格进行了一些增补和修改, 以满足工程交工的需要。
施工管理记录含: 各专业工程施工管理记录和本文件的表格上注明为”施”字号的记录、由建设单位组织的施工图纸会审纪要、设计变更及各类材料、构配件、设备合格证等。
施工技术记录含: 各专业的所有施工技术记录和本文件中表格上注明为”通”或”电”或”水”或”风”字号的记录。
建筑工程安装交工技术文件装订顺序宜分专业按施工管理记录、工程质量验收记录和施工技术记录进行整理。
( 二) 通用说明
1、交工技术文件表式中所列的单位( 子单位) 工程名称, 当工程划有子单位工程时, 则填写子单位工程名称, 而把”单位”二字划去, 若仅有单位工程而无子单位工程时, 则填写单位工程名称, 把”( 子单位) ”划去。
表式中凡有类似上述带括号文字叙述的, 是供二者选一用的, 均按同样方法处理。
2、表式中的单位工程、子单位工程、分部工程与分项工程名称应按规范定的要求划分并填写。
3、交工技术文件表式中, 签字栏所指监理( 建设) 单位, 当工程有监理单位监理时, 由监理单位盖章、监理工程师签字, 当工程无监理单位监理时, 由建设单位盖章、建设单位代表签字。
4、当表式中的栏目工程缺项或无内容可填写时应用”/”划去, 否则应按设计或规范要求填写清楚。
5、消防工程交工技术文件表式采用浙江省公安厅消防局规定的《消防工程施工技术记录表格》和《浙江省消防工程安装检验评定表》; 锅炉及电梯工程交工技术文件表式采用浙江省技术监督局规定的相关表格。
6、所有交工技术文件表式均可采用电脑打印形成, 但签字栏必须由本人用碳素墨水或蓝黑墨水签字。
( 三) 分类说明
1、施工、通用表式
施01交工技术文件
本表为交工技术文件的封面。
建设单位、工程名称、施工单位应与工程合同一致。
其下部卷册编号: 分母表示卷、册总数; 分子表示卷、册序号, 如: 某工程的交工技术文件共计5卷, 第一卷有3册, 若表示第一卷第2册时, 则写为第1/5卷, 第2/3册。
卷按单位工程的专业类别划分, 册视工程规模大小设定。
施02交工文件目录
按总目录与分目录编制, 总目录应编制在首卷首册封面的次页, 是该工程所有卷、册分目录的汇总; 分目录应编制在每册封面的次页, 是该册有关交工技术文件的汇总。
施03开工报告( 用于单独招投标的安装工程)
由项目部填写, 申报单位代表由项目经理签名, 并盖项目公章, 经监理( 建设) 单位审批, 一个工程合同填写一个”开工报告”。
表中”具体情况”栏应如实填写工程已具备的开工条件。
施04技术交底记录
由专业施工员根据工程施工进度要求, 按分部分项工程进行逐项交底, 并经交底人与被交底人双方签字认可; 交底内容应有针对性, 强调施工过程的具体技术要求。
”交底依据”栏, 填写施工技术规范、标准、施工图集、企业标准、施工组织设计等名称和编号。
施05特殊工程登记表
按单位工程的分部工程填写, ”工种”栏应填写特殊性工种的工种名称, 钢印号仅对焊工而言, 其余工种可用”/”表示, 合格证号应填写特种作业人员操作证号, 若为焊工, 则在”备注”栏内填写操作人员资格证号。
施06主要设备材料使用记录
应按分部工程中主要材料的类别和进货批次( 按合格证或质保书编号) 的顺序进行填写, 并附有相应的合格证或质保书。
”使用部位”栏, 除介质为水外, 压力在0.1Mpa以上的管材、高压电缆、耐火电缆、耐火风管均需填写。
施07工程材料/构配件/设备报审表
本表选用监理工作基本表式A9表的格式, 以便于与监理用表一致。
施08联系单( 套用监理工作联系单)
本表是安装过程的工作联系单, 而非工程变更单, 仅作为工作过程的一种见证资料, 视内容情况归档。
施09工程变更单
本表选用监理工作基本表式C2表的格式, 以便于与监理用表一致, 凡建设工程变更内容均应填写本表, 并经表中的相关单位签字认可。
施10中间交工验收记录
当工程符合中间交工条件和要求时, 可按分部工程选用本表办理中间交工验收, 验收意见栏应填写主要工程完成情况及质量验收意见。
施11交工验收证书
应按单位( 子单位) 工程进行填写, 当工程已按合同内容完成且符合交工条件和要求时, 按本表办理交工验收, 验收意见与验收结论应由建设单位、监理单位、施工单位、设计单位四方共同提出。
”验收意见”栏, 指参加各方根据设计文件规定的施工内容和试车情况, 阐明同意验收的意见/
”验收结论”栏, 指对整个单位工程的质量验收结论。
通01设备开箱检查记录
应与监理( 建设) 单位、移交单位共同开箱检查。
当设备由建设单位提供时, 移交单位应由建设单位主管设备移交经办人签字并注明单位名称; 当设备由制造商或代理商直接提供参与开箱时, 移交单位应由设备制造商或代理商的经办人签字并注明单位名称。
”处理意见或示图说明”栏, 当开箱过程中发现设备存在缺陷问题时, 应填写参加各方一致提出的处理意见;
”处理结果”栏, 应由接受单位根据处理意见, 检查处理结果是否符合要求, 并经施工员或质检员签字确认。
通02基础验收记录
本表作为设备安装前对混凝土基础施工结果进行检查测量的记录。
表格中的”测点号”应与”测点编号图示”的编号一致。
通03 隐蔽工程( 系统封闭) 检查记录
”隐蔽部分名称”栏, 应填写被隐蔽的设备或材料名称;
”隐蔽前的检查”栏, 应按设计及有关标准填写实际安装情况, 以便工程隐蔽后, 根据本记录的记载确认工程质量是否合格。
如: 水管丝扣连接处的麻丝和丝扣防护以及水压试验情况、电线保护管的连接方法和接地连接情况等;
”隐蔽方法”栏, 按隐蔽的方式不同而填写, 如有: 直接埋地、梁板混泥土内预埋、吊顶、外加保护壳等隐蔽方法;
本记录应经监理( 建设) 单位、施工单位共同确认后, 方可进行下道工序施工。
通04阀门试验( 清洗) 记录
本表为阀门试验或清洗两用表, 应根据设计和规范要求进行选用, 当作为试验记录时, 把”( 清洗) ”二字划去, 当作为清洗记录时, 把”试验”二字划去。
表内的所有栏目应按设计规范要求和实际情况如实填写。
通05设备/管道防腐、保温或保冷、涂漆施工记录
本表为通用表, 涉及防腐与衬里、保温或保冷、涂漆三项内容, 应按实际情况填写。
”位号或线号”栏, 按设计的设备位号、管线编号或系统填写;
”施工( 底层) 材料”栏, 应按实际选用的底层材料填写, 如: 岩棉管壳、离心超细玻璃棉、蛭石瓦、微孔硅酸钙管套等保温保冷材料和防锈漆;
”保护层( 面层) 材料”栏, 应按实际选用的面层材料填写, 如: 镀锌铁皮、铝皮等金属保护壳、石棉水泥、玻璃布、油毛毡、铝箔等材料;
”规范编号”栏, 应按每项内容所执行的相应规范分别填写。
通06设备安装检查记录
本表作为民用建筑工程中常见设备的安装记录。
”其它联接”栏, 一般指皮带传动联接、链条传动联接或齿轮传动联接等;。
