视频监控系统操作培训手册第一章、控制键盘简易操作说明一、功能说明DS-1003K控制键盘除了具备控制硬盘录像机外，还可以对球机进行控制。
由于使用键盘控制硬盘录像机步骤过于复杂在此不作详细对硬盘录像机操作说明，此章节只作简单对硬盘录像机的操作进行说明。
详细的硬盘录像机操作说明见另一章节内容。
对于球机的控制把括云台转动的控制、拉近、拉远、调用预置点的控制。
二、控制硬盘录像机键盘通电后在液晶屏上显示：“DVR：01”此时可以对01号的硬盘录像机的控制操作，如需对监控的画面进行切换则按“多画面”键此时监视的画面进行单路、四路、九路的循环切换控制。
如需对硬盘录像机的其它操作请见另一章操作说明。
三、控制球机在控制硬盘录像机的情况下液晶屏上显示：“DVR：01”时无法对球机进行控制，此时需要按住键盘上的“切换”键进行切换。
当按完切换键后，液晶屏上显示：“球机地址：001”此时可以对“01号球机”进行控制。
有效的球机地址：01、02、03、04、05、06、07。
➢上下左右方向转动控制:当对控制杆进行上、下、左、右控制时球机会根据你的控制方向转动响应；➢拉近、接远的控制：如对控制杆进入顺时针或逆时针转动时，球机会相对进入拉近、拉远的响应➢调预置点让球机自动转动的控制按“调预置”→输入“53”→确定，输完后球机进入慢速自动线扫状态。
（52为中速，51为快速）。
注：当液晶屏上显示“调预置点---”时不能对球机进入转动或拉近、拉远的控制，此时需要按“退出”键清除“调预置点---”的字幕后才能进行球机的控制。
➢控制其它编号的球机：当液晶屏上显示“球机地址：01”时只能对01号球机进行控制。
此时如需控制“07”号球机则需按“地址”→“07”→“确定”后液晶屏上显示“球机地址：07”即可控制07号球机。
其它球机编号的方法一样。
➢对球机和DVR之间的切换控制当液晶屏上显示“球机地址：07”时不能进行硬盘录像机的控制。
此时按住“切换”键后液晶屏上显示“DVR：01”此时可对硬盘录像机进行控制，当再按“切换”键后液晶屏上显示“DVR：07”时可对球机进行控制。
DS-1100K系列网络键盘快速入门指南法律声明版权所有©杭州海康威视数字技术股份有限公司2020。
保留一切权利。
本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其关联公司（以下简称“海康威视”）。
未经书面许可，任何单位或个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。
除非另有约定，海康威视不对本手册提供任何明示或默示的声明或保证。
关于本产品本手册描述的产品仅供中国大陆地区销售和使用。
本产品只能在购买地所在国家或地区享受售后服务及维保方案。
关于本手册本手册仅作为相关产品的指导说明，可能与实际产品存在差异，请以实物为准。
因产品版本升级或其他需要，海康威视可能对本手册进行更新，如您需要最新版手册，请您登录海康威视官网查阅（ ）。
海康威视建议您在专业人员的指导下使用本手册。
商标声明• 为海康威视的注册商标。
•本手册涉及的其他商标由其所有人各自拥有。
责任声明•在法律允许的最大范围内，本手册以及所描述的产品（包含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵或错误。
海康威视不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的等保证；亦不对使用本手册或使用海康威视产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、系统故障、数据或文档丢失产生的损失。
•您知悉互联网的开放性特点，您将产品接入互联网可能存在网络攻击、黑客攻击、病毒感染等风险，海康威视不对因此造成的产品工作异常、信息泄露等问题承担责任，但海康威视将及时为您提供产品相关技术支持。
•使用本产品时，请您严格遵循适用的法律法规，避免侵犯第三方权利，包括但不限于公开权、知识产权、数据权利或其他隐私权。
您亦不得将本产品用于大规模杀伤性武器、生化武器、核爆炸或任何不安全的核能利用或侵犯人权的用途。
•如本手册内容与适用的法律相冲突，则以法律规定为准。

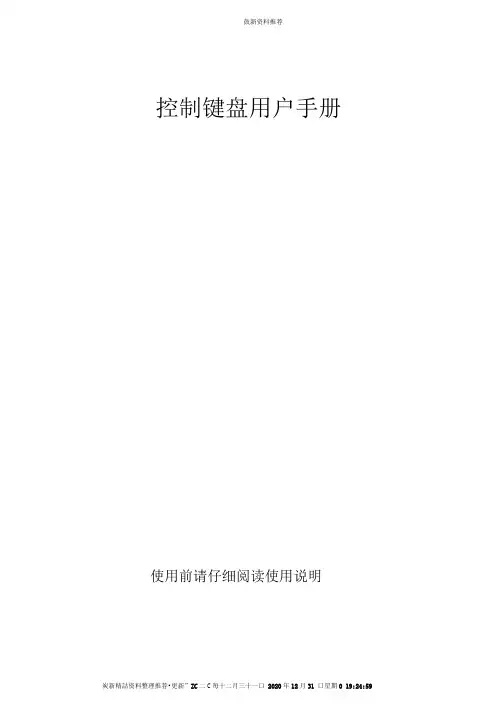

鼓新资料推荐控制键盘用户手册使用前请仔细阅读使用说明鼓新资料推荐用户须知非常感谢您购买使用本公司系列产品！根据本公司保修说明，在保修期内，产品在正常使用情况下所发生的故障，由本公司对产品进行免费维修或更换备件。
用户未经公司同意不要自行拆御修理。
由购机日超计一年内，除机壳、支架及其它外接电线维修更换外，其它机件如有损坏或发生故障，工本公司技术人员证实为正常使用情况下发生者，本公司将提供免费修理及更换器件。
以下情况不能提供免费维修：1、未经本公司许可，自行拆修和改装引起本设备故障和损坏；2、因客户运输途中，或人工搬卸而损坏：3、未按产品用户手册要求使用、维护、保养而造成的损坏，如坠落、挤压、进水、受潮、腐蚀及其他人为原因而造成的损坏；4、因非产品所适用的工作环境下或超负荷工作而导致故障：因产品使用过程中产生表面划裂、破损；5、自然灾害等导致的故障和损坏。
特别提醒：为实现本公司产品的全部功能，在系统中便用第三方产品前，必须进行兼容性测试。
性能介绍...........L1概述..........1.2性能指标…… 主要功能介绍键盘面板介绍 ........3・1正面面板....3.2后面面®......3.3侧面面板.....键盘的操作使用……4.1协议和波特率4.2云台镜头控制安装连接...........可实现与单台或多台（最多四台）嵌入武硕盘录像机联控。
与海康、大 华嵌入式硬盘录像机配合使用，则可以控制多达14台。
如果使用海康、大华、大力、视联、深傲嵌入式硬盘录像机，则可以通过控制键盘操作硬盘录像机。
3控制键盘面板介绍以海康嵌入式硬盘录像机为例，设备外形见下图1。
1性能介绍 1・1概述控制键盘是配合DVR 上机、嵌入式®盘录像机等前端设备来控制高速智能 球机、解码器、恒速球等设备的产品。
控制键盘与接收器之间采用EIA/RS - 485电气接口，在不加总线驱动的悄 况下，一台键盘最多可控制127个终端设备，键盘与终端设备的最大通信距离达 l ・5Km 。
五维键盘操作步骤一、大华硬盘录像机DVR上的设置：控制线接键盘第一个AB端口，接大华DVR的232口(控制大华DVR时，需增加双向通讯的232转485转换器,再接码转485接口)进入DVR的菜单，选择“串口设置”→“网络键盘”、“波特率9600”，其它不变进入DVR的菜单，选择“普通设置”→修改“本机地址码”（如1号DVR为1，2号DVR 为2），保存键盘上的设置：按“A”+摇杆上红色按钮（确认键），选择“CMD2”→“DHDVR”、波特率“9600”控制DVR时，先按“DVR”按键+DVR的地址码号（控制第一台DVR时按数字“1”，第二台时按数字“2”，以此类推）二、汉邦硬盘录像机DVR上的设置：键盘控制线接键盘的第一个AB端口，接汉邦DVR的485口进入DVR的菜单，选择“串口设置”→“串口设置”→“主机号”（点中后变成绿色框，滚动鼠标滚轮改变）→“串口设备”→“串口键盘”“波特率9600”→保存键盘上的设置：按“A”+摇杆上红色按钮（确认键），选择COM2口→“HBDVR”、波特率“9600”控制DVR时，先按“DVR”按键+DVR的地址码号（控制第一台DVR时按数字“1”，第二台时按数字“2”，以此类推）三、海康硬盘录像机DVR上的设置：控制线接键盘的第一个AB端口，接海康DVR的KB485串口的“D+、D-”接口进入DVR的菜单，选择“配置管理”→“通用配置”→“更多配置”→修改“设备编号”（如1号DVR为1，2号DVR为2），保存键盘上的设置：按“A”+摇杆上红色按钮（确认键），选择“CMD2”→“HKDVR”、波特率“9600”控制DVR时，先按“DVR”按键+DVR的地址码号（控制第一台DVR时按数字“1”，第二台时按数字“2”，以此类推）（如没KB485串口，代表此DVR不能用键盘控制）四、高速球、恒速球键盘控制线接第一个AB端口按“A”+摇杆上红色按钮（确认键），选择COM2口，选择“PEL-D”或“PEL-P”，再选择波特率。

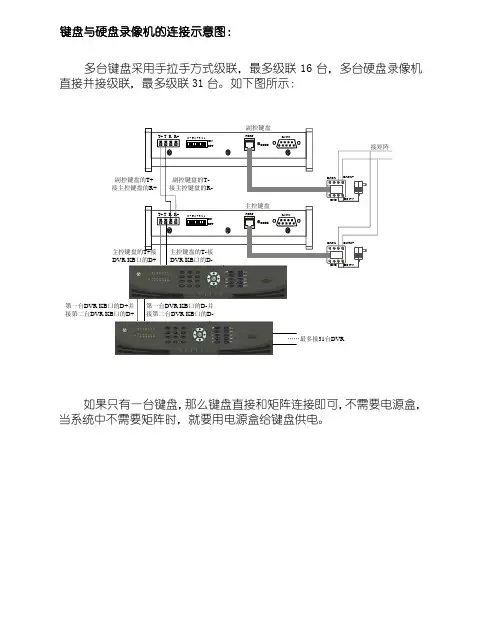

键盘/矩阵/硬盘录像机之间的连接和控制

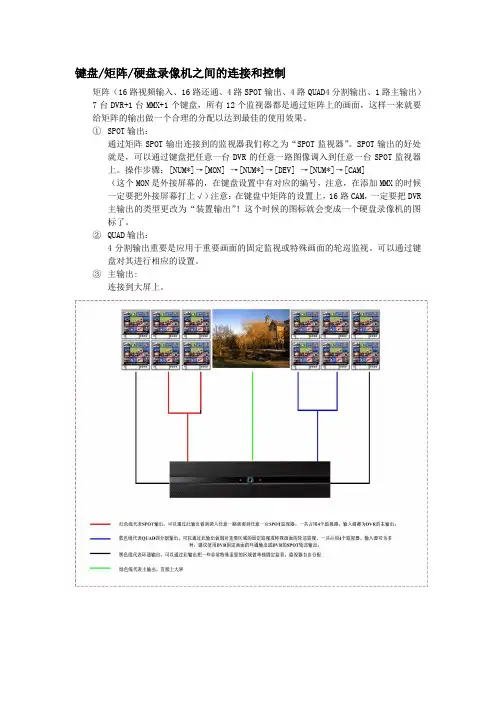

矩阵（16路视频输入、16路还通、4路SPOT输出、4路QUAD4分割输出、1路主输出）7台DVR+1台MMX+1个键盘，所有12个监视器都是通过矩阵上的画面，这样一来就要给矩阵的输出做一个合理的分配以达到最佳的使用效果。
①SPOT输出：
通过矩阵SPOT输出连接到的监视器我们称之为“SPOT监视器”。
SPOT输出的好处
就是，可以通过键盘把任意一台DVR的任意一路图像调入到任意一台SPOT监视器
上。
操作步骤：[NUM*]→[MON] →[NUM*]→[DEV] →[NUM*]→[CAM]
（这个MON是外接屏幕的，在键盘设置中有对应的编号，注意，在添加MMX的时候
一定要把外接屏幕打上√）注意：在键盘中矩阵的设置上，16路CAM，一定要把DVR
主输出的类型更改为“装置输出”！这个时候的图标就会变成一个硬盘录像机的图
标了。
②QUAD输出：
4分割输出重要是应用于重要画面的固定监视或特殊画面的轮巡监视。
可以通过键
盘对其进行相应的设置。
③主输出:
连接到大屏上。

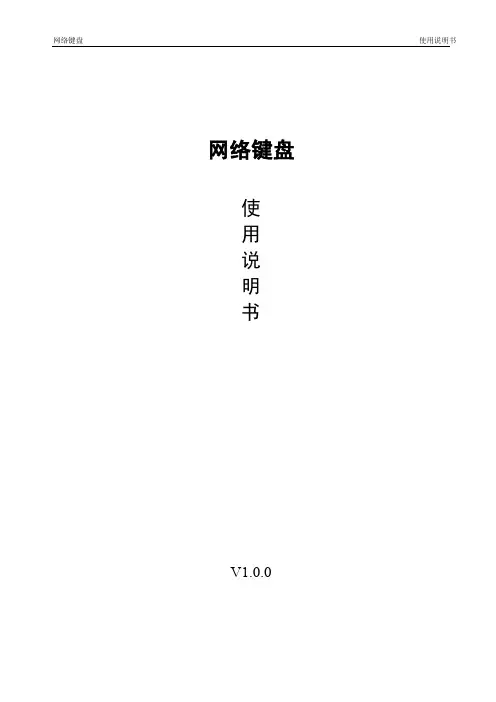

网络键盘使用说明书网络键盘使用说明书V1.0.0网络键盘重要安全须知重要安全须知本手册的用途在于帮助您正确地使用本产品，在第一次使用之前，请您务必先仔细阅读本手册，本手册中安全信息及其他条款所提及的注意事项，将有助于您更好地使用本产品。
注意：本设备上不能放置盛有液体的容器（例如花瓶）。
将设备放置在足够通风的空间并防止堵塞通风口。
检查电源电压，防止出现电压不配导致器件损坏。
使设备工作在技术指标允许的温度及湿度范围内。
水平放置，避免安装在剧烈震动的环境下。
电路板上的灰尘在受潮后会引起短路，为了使设备能长期正常工作，应该定期除尘。
产品请以实物为准，说明书仅供参考。
产品实时更新，如有升级将不另行通知。
最新程序及补充说明文档敬请与公司客服部联系或到本公司网站下载。
产品说明中有疑问或争议的，以公司最终解释为准。
本说明书供多个系列的产品做操作参考，每个产品的具体操作不一一列举，遇到疑难问题请与公司客服部联系。
