航空航天仪器仪表机电过滤流体与气体处理液压气动过程控制密封与屏蔽2Parker Hannifin Corporation Pneumatic Division - EuropePHCPNE0005P1A 气缸特点气缸 液压缸 电动缸负载安全 *** *** *负载大小 *** *** *速度变化 *** *** *速度 *** ** **可靠性 *** *** ***坚固 *** *** *安装成本 *** * **维修成本*** ** *潮湿环境下的安全性 *** *** *爆炸环境下的安全性 *** *** *电气装置的安全风险 *** *** *抗漏油的风险 *** * ***清洁卫生 *** ** *尺寸标准化 *** *** *使用寿命*** *** *需要液压系统配合 *** * ***重量 ** ** **采购价格 *** ** *功率密度 ** *** *产生噪音 ** *** **推力尺寸比 ** *** *定位 * *** ***能量消耗 * ** ***保养周期 * ** ***需要压缩机 * *** **** = 好，**=中等，***=优秀3Parker Hannifin Corporation Pneumatic Division - EuropePHCPNE0005P1A 气缸内容 页码ISO 气缸系列，P1A ........................................................................................4-5气缸作用力 .........................................................................................................6主要参数.............................................................................................................7工作介质，空气质量 ..........................................................................................7材料参数.............................................................................................................8缓冲性能.............................................................................................................8尺寸 ....................................................................................................................9选择合适的管路..........................................................................................10-11订购代码...........................................................................................................12标准行程...........................................................................................................12P1A 单作用气缸订购指南..................................................................................13P1A 双作用气缸订购指南............................................................................14-15P1A 气缸导杆 ..............................................................................................16-18气缸附件.....................................................................................................19-22传感器 ........................................................................................................23-26带一个插头的电缆 ............................................................................................27电缆连接的公接头 .. (27)4Parker Hannifin Corporation Pneumatic Division - EuropePHCPNE0005P1A 气缸双作用和单作用气缸P1A 系列气缸的设计使其适用广泛的应用场合。
液压缸（又称油缸）是液压系统中常用的一种执行元件，是把液体的压力能转变为机械能的装置，主要用于实现机构的直线往复运动，也可以实现摆动，其结构简单，工作可靠，应用广泛。
3.1 液压缸的类型及特点液压缸可按运动方式、作用方式、结构形式的不同进行分类，其常见种类如下。
3.1.1活塞式液压缸活塞式液压缸可分为双杆式和单杆式两种结构形式，其安装又有缸筒固定和活塞杆固定两种方式。
3.1.1.1双杆活塞液压缸双活塞杆液压缸的活塞两端都带有活塞杆，分为缸体固定和活塞杆固定两种安装形式，如图3．1所示。
图3.1 双活塞杆液压缸安装方式简图因为双活塞杆液压缸的两活塞杆直径相等，所以当输入流量和油液压力不变时，其往返运动速度和推力相等。
则缸的运动速度V 和推力F 分别为：)(422d D q A q v v -==πη （3.1）m p p d D F ηπ))((42122--= （3.2）式中: 1p 、2p --分别为缸的进、回油压力；v η、m η--分别为缸的容积效率和机械效率；D 、d--分别为活塞直径和活塞杆直径；q--输入流量；A--活塞有效工作面积。
这种液压缸常用于要求往返运动速度相同的场合。
3.1.1.2单活塞杆液压缸单活塞杆液压缸的活塞仅一端带有活塞杆，活塞双向运动可以获得不同的速度和输出力，其简图及油路连接方式如图3.2所示。
(1)当无杆腔进油时[图3.2（a ）]，活塞的运动速度1v 和推力1F 分别为v v D q A q v ηπη2114==（3.3）m m p d D p D A p A p F ηπη])([4)(2221222111--=-= （3.4）(2)当有杆腔进油时[图3.2(b)]，活塞的运动速度2v 和推力2F 分别为v v d D q A q v ηπη)(42222-==（3.5）m m p D p d D A p A p F ηπη])[(4)(2212211222--=-= （3.6）式中符号意义同式（3.1）、式（3.2）。
连铸机动态轻压下夹紧伺服油缸
连铸机动态轻压下电液伺服油缸是一种双作用、低摩擦、带内置缸杆位置反馈的执行机构。
伺服阀组与油缸一体化设计，结构紧凑，由计算机控制，以获得高频响、快速、平滑和精确的运动，适应于高温环境。
产品品质：
产品全部元件均采用欧美产品，充分保证产品性能和
寿命。
根据动态轻压下原理进行全部动静态性能试验，
控制精度、响应速度、启动压力、内泄漏等指标均与
欧美同类产品一致。
结构示意图：
参数范围：
行程范围标准可选行程为50~1000mm
压力等级最高至32MPa
缸径范围DN50~DN500
适用介质矿物液压油及各种水基质抗燃液压油
现场应用图片：。
一、设计要求要求液压系统完成的工作循环是：工件定位----工件夹紧----进给缸快进----进给缸工进----进给缸快退到原位----工件松开----拔定位销。
工件的定位、夹紧都采用液压控制，运动部件的总重量为9800N ，快进与快退速度均为6 m/min ，快进行程为100mm ，工进速度为60--1000 mm/min ，工进行程为50mm ，最大切削力为30468N ，采用平面导轨，往复运动加、减速时间均为0.2s ，夹紧力为152340N ，采用两个夹紧缸，夹紧缸行程为20mm ，夹紧时间为1s 。
二、液压缸的主要设计计算1、负载与运动分析液压缸工况分析图 （手绘）液压缸要承受的负载包括有效工作负载、摩擦阻力和惯性力等。
液压缸的工作压力按负载确定。
对于不同用途的液压设备，由于工作条件不同，采用的压力范围也不同。
该设计是一钻床，负载由以下计算可知：N F L 30468=sV V g G Gfma GfF ssi s 11F F 出末进-⨯+=+=+=sV V gG Gfma GfF ddi d 22F F 出末退-⨯+=+=+=d L d L Gf F F +=+=F F 工F 进----快进时的压力 s f ----静摩擦力s F ----静压力 m----质量i F ----惯性力 V 末1----快进时的末速度G----自重力 V 出1-----快进时的初速度 V 末2----快退时的末速度 V 出2----快退时的初速度S----启动换向时间 a----加速度G=9800N F 切=G=9800N V 末1=6m/min=0.1m/s g=9.8m/s2 V 末2=6m.min=0.1m/s V 出1=0m/min=0m/s V 出2=0m/s S=0.2 s f =0.2 d f =0.1sV V gG Gfma GfF ssi s 11F F 出末进-⨯+=+=+==2460NsV V gG Gfma GfF ddi d 22F F 出末退-⨯+=+=+==1480Nd L d L Gf F F +=+=F F 工=31448NF 工>F 进 F 工>F 退由上可知：负载为31448N 。
液压升降机液压升降机中液压缸的类型液压升降机的液压缸的输入是液体的流量和压力，输出的是力和直线速速，液压升降机液压缸的结构简单，工作可靠性好，被广泛地应用于工业生产各个部门。
为了满足各种不同类型机械的各种要求，液压缸具有多种不同的类型。
液压缸可广泛的分为通用型结构和专用型结构。
而通用型结构液压缸有三种典型结构形式：一、拉杆型液压缸前、后端盖与缸筒用四根(方形端盖)或六根(圆形端盖)拉杆来连接，前、后端盖为正方形、长方形或圆形。
缸筒可选用钢管厂提供的高精度冷拔管，按行程长度所相应的尺寸切割形成，一般内表面不需加工(或只需作精加工)即能达到使用要求。
前、后端盖和活塞等主要零件均为通用件。
因此，拉杆型液压缸结构简单、拆装简便、零件通用化程度较高、制造成本较低、适于批量生产。
但是，受到行程长度、缸筒内径和额定压力的限制。
如果行程长度过长时，拉杆长度就相应偏长，组装时容易偏歪引起缸筒端部泄漏;如缸筒内径过大和额定压力偏高时，因拉杆材料强度的要求，选取大直径拉杆，但径向尺寸不允许拉杆直径过大。
二、焊接型液压缸缸筒与后端盖为焊接连接，缸筒与前端盖连接有内螺纹、内卡环、外螺纹、外卡环、法兰、钢丝挡圈等多种形式。
焊接型液压缸的特点是外形尺寸较小，能承受一定的冲击负载和严酷的外界条件。
但由于受到前端盖与缸筒用螺纹、卡环或钢丝挡圈等连接强度的制约缸筒内径不能太大和额定压力不能太高。
焊接型液压缸通常额定压力Pn〈25MPa、缸筒内径D〈320mm，在活塞杆和缸筒的加工条件许可下，允许最大行程S〈10-15m。
三、法兰型液压缸缸筒与前、后端盖均为法兰连接，而法兰与缸筒有整体、焊接、螺纹等连接方式。
法兰型液压缸的特点是额定压力较高，缸筒内径大，外形尺寸大。
适用于较严酷的冲击负载和外界工作条件，又称重载型液压缸。
法兰型液压缸通常额定压力Pn〈35MPa、缸筒内径D〈320mm，在活塞杆和缸筒的加工条件许可下，允许最大行程S〈8m。
液压元件手册液压元件是液压系统中的重要组成部分，其作用是将液压能转化为机械能，实现液压系统的各种功能。
本手册将液压元件按照其功能和用途进行分类，为读者提供全面的液压元件知识。
一、液压泵液压泵是液压系统中的动力源，其作用是将机械能转化为液压能。
液压泵按照其结构和工作原理可以分为齿轮泵、叶片泵、柱塞泵和螺杆泵等。
其中，柱塞泵是液压系统中最常用的泵型之一，其具有流量大、压力高、稳定性好等优点。
二、液压阀液压阀是液压系统中的控制元件，其作用是控制液压系统的流量、压力和方向等。
液压阀按照其控制方式可以分为手动阀、电磁阀、液控阀和比例阀等。
其中，比例阀是液压系统中的高级控制元件，其可以根据输入信号精确地控制液压系统的流量和压力。
三、液压缸液压缸是液压系统中的执行元件，其作用是将液压能转化为机械能，实现各种机械运动。
液压缸按照其结构可以分为单作用液压缸和双作用液压缸等。
其中，双作用液压缸是液压系统中最常用的液压缸型号之一，其可以实现正反向运动，具有广泛的应用领域。
四、液压管路液压管路是液压系统中的连接元件，其作用是将液压元件连接起来，形成一个完整的液压系统。
液压管路按照其材质可以分为钢管、橡胶管和塑料管等。
其中，钢管是液压系统中最常用的管路材质之一，其具有耐压、耐腐蚀等优点。
五、液压油液压油是液压系统中的工作介质，其作用是传递液压能，保护液压元件。
液压油按照其粘度可以分为高粘度液压油和低粘度液压油等。
其中，高粘度液压油适用于高压、高温、重载等恶劣工况下的液压系统，低粘度液压油适用于低压、低温、轻载等一般工况下的液压系统。
综上所述，液压元件是液压系统中的重要组成部分，其种类繁多，应用广泛。
本手册对液压元件进行了分类介绍，希望能够为读者提供全面的液压元件知识，为液压系统的设计、维护和使用提供参考。
东华理工大学长江学院毕业设计题目小型单缸液压机液压系统的设计及集成油路的设计英文题目Small single-cylinder hydraulic machine hydraulic system design and integrated circuit design学生姓名程明学号08311101指导教师樊国英职称副教授专业机械工程及自动化二零一二年六月东华理工大学长江学院毕业设计（论文）摘要摘要作为现代机械设备实现传动与控制的重要技术手段，液压技术在国民经济各领域得到了广泛的应用。
与其他传动控制技术相比，液压技术具有能量密度高﹑配置灵活方便﹑调速范围大﹑工作平稳且快速性好﹑易于控制并过载保护﹑易于实现自动化和机电液一体化整合﹑系统设计制造和使用维护方便等多种显著的技术优势，因而使其成为现代机械工程的基本技术构成和现代控制工程的基本技术要素。
本课题研究的主要內容是小型单缸液压机液压系统的设计及油路块设计。
液压系统的设计是整个机器设计的一部分，它的任务是根据机器的用途、特点和要求，利用液压传动的基本原理，拟定出合理的液压系统图，再经过必要的计算来确定液压系统的参数，然后按照这些参数来选用液压元件的规格和进行系统的结构设计，最后对液压系统的主要性能进行验算。
关键字：小型单缸液压机；液压系统；油路块设计ABSTRACTAs a modern drive and control equipment to achieve the important technical means, the hydraulic technology in the areas of the national economy has been widely used. Compared to other transmission control technology, hydraulic technology has high energy density configuration flexibility steady speed range, job easy and fast with good control and overload protection easy integration of automation and integration of electro-hydraulic system design and manufacture and easy maintenance, and other significant technological advantages, which make it the basic techniques of modern mechanical engineering and modern control engineering form the basic technical elements.The main content of this research is a Small single-cylinder hydraulic machine hydraulic system design and circuit block design. Hydraulic system design is part of the machine design, and its task is to use the machine, characteristics and requirements, the use of the basic principles of hydraulic transmission, hydraulic system to work out a reasonable figure, and then after the necessary calculations to determine the parameters of the hydraulic system , then the selection of these parameters according to the specifications of hydraulic components and the system architecture design, the final major of the performance of the hydraulic system checked.Key words： s mall single-cylinder hydraulic machine; hydraulic system; oil block design目录1. 绪论 (1)2. 设计任务书 (2)2.1 课题来源、目的和意义 (2)2.2 课题任务的主要内容和要求 (2)2.3 毕业设计课题成果的基本要求 (2)2.4 时间进度安排 (2)3. 小型液压缸液压系统设计要求分析 (3)3.1 设计题目 (3)3.1.1 已知参数..............................................3.1.2 明确设计要求................................................3.1.3 设计方案.............................................3.2 负载分析........................................................ 3.2.1 工作负载 (3)3.2.2 摩擦负载 (4)3.2.3 惯性负载...................................................3.2.4 液压缸在各阶段的负载值.................................... 3.2.5 负载图与速度图的绘制...................................... 3.3 液压缸主要参数的确定...........................................3.3.1 计算和确定液压缸的主要尺寸 (6)3.3.2 工况图的绘制 (7)3.4 制定液压回路方案，拟定液压系统原理图 (11)3.4.1 制定液压回路方案 (11)3.4.2 拟定液压系统图 (15)3.4.3 油路分析................................................... 3.5 计算与选择液压元件 (16)3.5.1 液压泵及驱动电机计算与选定 (16)3.5.2 液压控制阀和液压辅助元件的选定 (18)3.5.3 液压系统的验算 (18)4. 液压集成块结构与设计 (21)4.1 液压集成回路设计 (21)4.2 集成块设计 (22)4.2.1集成块的材料和主要技术要求 (22)4.2.2确定集成块的尺寸 (23)4.2.3布置集成块上的液压元件 (23)5.设计小结 (25)致谢 (26)文献综述 (27)参考文献 (29)1、绪论本课题来源于生产实践，液压系统利用液压泵将原动机的机械能转换为液体的压力能，通过液体压力能的变化来传递能量，经过各种控制阀和管路的传递，借助于液压执行元件(液压缸或马达)把液体压力能转换为机械能，从而驱动工作机构，实现直线往复运动和回转运动。

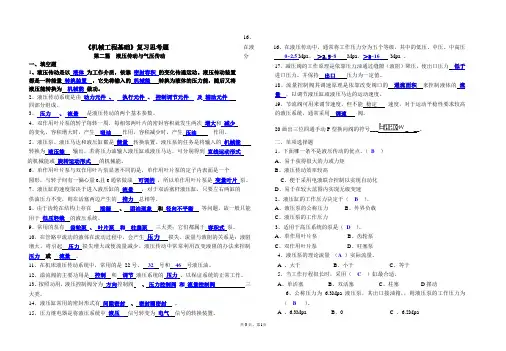

《机械工程基础》复习思考题第二篇 液压传动与气压传动一、填空题1、液压传动是以 液体 为工作介质，依靠 密封容积 的变化传递运动。
液压传动装置 都是一种能量 转换装置 ，它先将输入的 机械能 转换为液体的压力能，随后又将 液压能转换为 机械能 做功。
2、液压传动系统是由 动力元件 、 执行元件 、 控制调节元件 及 辅助元件 四部分组成。
3、 压力 、 流量 是液压传动的两个基本参数。
4、双作用叶片泵的转子每转一周，每相邻两叶片的密封容积就发生两次 增大和 减少的变化，容积增大时，产生 吸油 作用，容积减少时，产生 压油 作用。
5、液压泵、液压马达和液压缸都是 能量 转换装置。
液压泵的任务是将输入的 机械能 转换为 液压能 输出，若将压力油输入液压缸或液压马达，可分别得到 直线运动形式 的机械能或 旋转运动形式 的机械能。
6、单作用叶片泵与双作用叶片泵显著不同的是，单作用叶片泵的定子内表面是一个 圆形，与转子间有一偏心量e,且e 通常做成 可调的 ，所以单作用叶片泵是 变量叶片 泵。
7、液压缸的速度取决于进入液压缸的 流量 ，对于双活塞杆液压缸，只要左右两缸的 供油压力不变，则在活塞两边产生的 推力 总相等。
8、由于齿轮在结构上存在 泄漏 、 困油现象 和 径向不平衡 等问题，故一般只能用于 低压轻载 的液压系统。
9、常用的泵有 齿轮泵 、 叶片泵 和 柱塞泵 三大类；它们都属于 容积式 泵。
10、在管路中流动的液体在流动过程中，会产生 压力 损失，流量与液阻的关系是：液阻增大，将引起 压力 损失增大或使流量减少。
液压传动中常常利用改变液阻的办法来控制 压力 或 流量 。
11、在机床液压传动系统中，常用的是 22号、 32 号和 46 号液压油。
12、溢流阀的主要功用是 控制 和 调节 液压系统的 压力 ，以保证系统的正常工作。
13、按照功用，液压控制阀分为 方向控制阀 、 压力控制阀 和 流量控制阀 三大类。

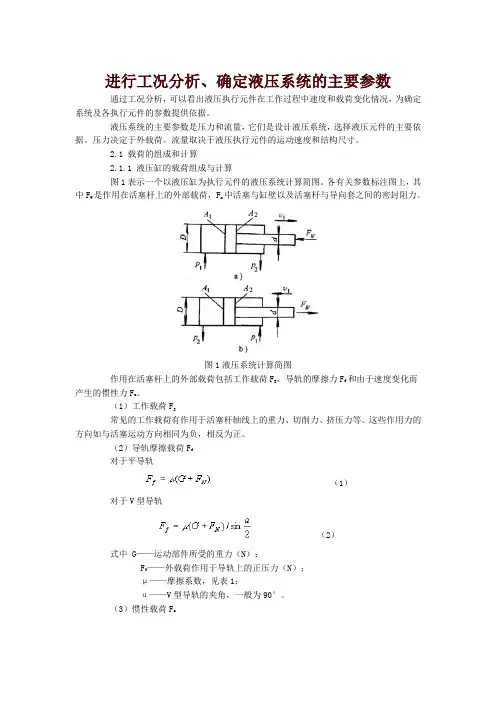

进行工况分析、确定液压系统的主要参数通过工况分析，可以看出液压执行元件在工作过程中速度和载荷变化情况，为确定系统及各执行元件的参数提供依据。
液压系统的主要参数是压力和流量，它们是设计液压系统，选择液压元件的主要依据。
压力决定于外载荷。
流量取决于液压执行元件的运动速度和结构尺寸。
2.1 载荷的组成和计算2.1.1 液压缸的载荷组成与计算图1表示一个以液压缸为执行元件的液压系统计算简图。
各有关参数标注图上，其中F W是作用在活塞杆上的外部载荷，F m中活塞与缸壁以及活塞杆与导向套之间的密封阻力。
图1液压系统计算简图作用在活塞杆上的外部载荷包括工作载荷F g，导轨的摩擦力F f和由于速度变化而产生的惯性力F a。
（1）工作载荷F g常见的工作载荷有作用于活塞杆轴线上的重力、切削力、挤压力等。
这些作用力的方向如与活塞运动方向相同为负，相反为正。
（2）导轨摩擦载荷F f对于平导轨（1）对于V型导轨（2）式中 G——运动部件所受的重力（N）；F N——外载荷作用于导轨上的正压力（N）；μ——摩擦系数，见表1；α——V型导轨的夹角，一般为90°。
（3）惯性载荷F a式中 g——重力加速度；g=9.81m/s2；△υ——速度变化量（m/s）；△t——起动或制动时间（s）。
一般机械△t=0.1～0.5s，对轻载低速运动部件取小值，对重载高速部件取大值。
行走机械一般取=0.5～1.5 m/s2。
以上三种载荷之和称为液压缸的外载荷F W。
起动加速时F W=F g+F f+F a（4）稳态运动时F W=F g+F f（5）减速制动时F W=F g+F f-F a（6）工作载荷F g并非每阶段都存在，如该阶段没有工作，则 F g=0。
除外载荷F W外，作用于活塞上的载荷F还包括液压缸密封处的摩擦阻力F m，由于各种缸的密封材质和密封形成不同，密封阻力难以精确计算，一般估算为（7）式中ηm——液压缸的机械效率，一般取0.90～0.95。
第1章绪论1.1课题背景山西介休倡源煤炭有限责任公司是山西凯嘉能源集团有限责任公司属下企业。
公司前身为介休市连福镇镇办煤矿，2005年8月，由山西义棠煤业有限公司整体并购，2006年4月，省煤整办批准山西介休倡源煤炭有限责任公司整合金山坡煤矿和西兴煤矿, 2007年12月, 山西义棠煤业有限公司、山西中通投资有限公司、介休义民投资有限公司三方签署合作协议，共同投资建设山西介休倡源煤炭有限责任公司。
公司注册资本为1.6亿元，现有资产总额 8亿多元，员工1600多名，其中:中专以上学历员工450多名，初级以上职称员工 90多名。
公司位于介休市连福镇，朝南相望是生态原始、风景独特的天峻山，西距介休市20km，北距大运高速、108国道及南同浦铁路干线义安站20km，东与介沁公路相邻, 地理位置优越，交通便利。
公司井田面积4.62km2，可采煤层6层，可采储量32702kt，设计能力为90万吨/年。
公司实行董事会领导下的总经理负责制，股东会、董事会、监事会、党总支、工会组织齐全，有14个职能部门以及综采、普采等9个生产基层队。
倡导文明，源远流长。
公司秉承“以德为魂，诚信为本”的企业精神，近年来，在生产经营、企业管理、员工队伍、企业文化、环境建设、后勤保障等方面都发生了巨大的变化,使一个名不见经传的小煤矿改造成为年产90万吨原煤的新型煤炭企业，使一个生态恶化的旧矿井改造成为环境优美的绿色生态矿井。
公司被介休市人民政府授予“优秀管理先进单位”等荣誉称号。
在凯嘉集团的统领下，公司将以“高水平规划、高标准建设、高质量管理”为指导思想，致力于基础建设和未来发展，全体员工将以百折不挠的精神和敢为人先的勇气，高起点、高标准，努力把公司打造成为管理科学、装备先进、安全文明、集约高效的标准化煤炭企业。
1.2液压支架简述20世纪50年代前在国内外煤矿生产中基本上采用木支架，木顶梁或金属摩擦支柱和铰接顶梁来支护顶板。
1954年英国首先研制出液压支架，通过对液压支架的逐步完善改进，进而普遍推广使用使采煤工作面采煤过程中的落煤,装煤，运煤和支护等工序全部实现了机械化。
