中考专题 作图题
一、教学目标
1．通过分析近5年河南中考作图题考点，使学生明确作图题的考查范围； 2、透析近五年中考试题，掌握中考常考考点 3、能举一反三，拿到相应的分数
二、教学重难点
杠杆作图，光的折射作图。
三、教学过程
1、考情分析
2、历年真题精析
类型一 光学作图题
考查方式 光的反射、折射作图
（2016河南，16题，2分）如图10所示，在某房间的天花板上装有平面镜M ，S 为一灯
泡，P 为不透明的墙。
请画出灯泡发出的光经平面镜反射后，能够照亮P 墙右侧区域的光路图。
（2015河南，16题，2分）如图所示，人眼看到斜插入水中的筷子发生了弯折，请在图中画出能说明这一现象原理的一条入射光线及对应的折射光线，要求以O为入射点。
类型二力学作图题
考查方式1 画指定力的示意图
（2016河南，16题，2分）如图所示，在游泳池的底部和侧壁，铺满了面积相等的小瓷砖，请画出水对A、B两瓷砖压力的示意图。
考查方式2 杠杆作图
（2015河南，17题，2分）如图，OA为轻质杠杆，可绕O点转动，在B处用细绳悬挂一重物，在A端施加动力F1,使杠杆在水平位置平衡。
请画出杠杆受到的阻力F2及动力臂L1。
类型三电学作图题
考查方式家庭电路连接
（2013河南，17题，2分）图甲是家庭电路中带有控制开关的三孔插座，请在图乙中将其正确地连接在电路中。
3.中考猜想
猜想1：家庭电路连接
猜想2：光的折射作图
猜想3：作杠杆最小动力示意图
四、课后反思。

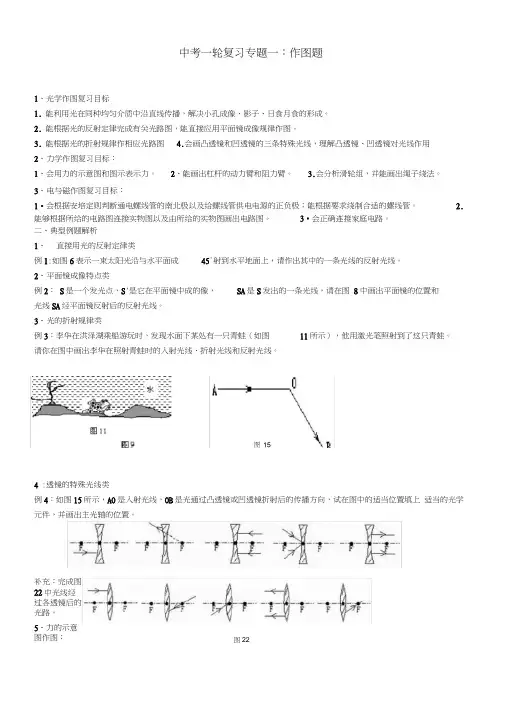

中考一轮复习专题一：作图题1、光学作图复习目标1.能利用光在同种均匀介质中沿直线传播，解决小孔成像、影子、日食月食的形成。
2.能根据光的反射定律完成有关光路图，能直接应用平面镜成像规律作图。
3.能根据光的折射规律作相应光路图4.会画凸透镜和凹透镜的三条特殊光线，理解凸透镜、凹透镜对光线作用2、力学作图复习目标：1、会用力的示意图和图示表示力。
2、能画出杠杆的动力臂和阻力臂。
3.会分析滑轮组，并能画出绳子绕法。
3、电与磁作图复习目标：1•会根据安培定则判断通电螺线管的南北极以及给螺线管供电电源的正负极；能根据要求绕制合适的螺线管。
2.能够根据所给的电路图连接实物图以及由所给的实物图画出电路图。
3•会正确连接家庭电路。
二、典型例题解析1、直接用光的反射定律类例1:如图6表示一束太阳光沿与水平面成45°射到水平地面上，请作出其中的一条光线的反射光线。
2、平面镜成像特点类例2：S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一条光线，请在图8中画出平面镜的位置和光线SA经平面镜反射后的反射光线。
3、光的折射规律类例3：李华在洪泽湖乘船游玩时，发现水面下某处有一只青蛙（如图11所示），他用激光笔照射到了这只青蛙。
请你在图中画出李华在照射青蛙时的入射光线、折射光线和反射光线。
4 :透镜的特殊光线类例4：如图15所示，A0是入射光线，0B是光通过凸透镜或凹透镜折射后的传播方向，试在图中的适当位置填上适当的光学元件，并画出主光轴的位置。
补充：完成图22中光线经过各透镜后的光路。
5、力的示意图作图：图22例（1）.请画出下面物体所受到的重力和支持力的示意图。
针对练习：请画出以下物体 A 所受到的所有力的示意图。
6、杠杆力臂作图：例⑴ 如图所示，0是杠杆的支点，画出力的力臂，并用字母 L 表示.针对练习•1、如下图所示，用一根硬棒撬一个大石块，棒的上端 A 是动力作用点。
（1）在图中标出：当动力方向向上时，杠杆支点 a ;当动力方向向下时，杠杆支点b 。
专题四作图题作图题类型一光学作图题命题点1光的反射和折射作图1．(2020·金沙县校级模拟)如图所示，一束光线从空气射入水中，在空气和水的分界面上同时发生反射和折射。
请在图中作出反射光线且标出反射角的大小，并大致作出折射光线。
2．如图所示，一条光线从透明玻璃砖的一面垂直入射，玻璃砖的截面为等腰三角形，顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。
3．(2020·黔西南州中考)如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处。
画出人眼看到硬币的光路图。
命题点2平面镜成像作图4．(2020·遵义二模)如图所示，请在图中作出AB在平面镜中的像A′B′。
5．画出图中点光源S发出的光线经平面镜反射后过P点的光路。
命题点3透镜三条特殊光线作图6．(2020·织金县期末)如图所示，请画出入射光线a、b、c经过透镜后的折射光线。
7．(2020·眉山中考)如图所示，探究凸透镜成像时，F是凸透镜的焦点，S是蜡烛火焰上的一点，试作出S的像S′。
8．(2020·丹东中考)如图，凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合，凹透镜的虚焦点为F1，凸透镜的焦点为F2，一条光线(该光线的延长线过凹透镜的虚焦点F1)经凹透镜折射后射向凸透镜，后经凸透镜折射后最终射入水中，请画出此过程的光路图。
类型二力学作图题命题点1力的示意图9．(2020·无锡中考)如图所示，鸡蛋悬浮在盐水中，请画出鸡蛋受到的重力G和浮力F的示意图。
10.(2020·安顺中考)如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止。
请在图中画出长木板对物块作用力的示意图。
(O 点为力的作用点)命题点2杠杆与滑轮作图11．(2020·重庆中考A卷)如图，力F作用在杠杆的A端，画出它的力臂l。
九年级物理中考分类复习（作图专题）一、光学部分1、如图1所示，物体AB 放在平面镜前，画出能看到AB 像的范围．2、自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜，如图2所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线.3、有一光源S 在平面镜前，经平面镜的一束反射光如图3所示，根据平面镜成像的特点确定光源位置，并完成光路图。
4、在图4中画出合适的透镜．5、如图5所示，电视遥控器对着天棚也能遥控电视机。
图中从A 点发出的光经天棚MN 反射后射入电视机的接收窗口B ，试画出其光路图。
6、如图6所示，SO 表示从空气斜射向水面的入射光线，请画出通过O 点的法线及折射光线的大致位置。
7、李华在洪泽湖乘船游玩时，发现水面下某处有一只青蛙（如图7所示），他用激光笔照射到了这只青蛙。
⑴、请你在图中画出李华在照射青蛙时的入射光线、折射光线和反射光线； ⑵、李华看到的“青蛙”比青蛙的实际位置距水面是深一些，还是浅一些？答：_______8、如图8,束光线垂直射向玻璃棱镜,请在图中画出光通过三棱镜的大致路径.9、小明同学想将一束与水平面成30角的太阳光竖直射入深井内，如图9所示，请你在图中画出反射光线并标出反射角度数。
10、完成图10中甲、乙两图的光路。
11、如图11所示，把蜡烛放在离凸透镜远大于2倍焦距的地方，在光屏上出现了明亮、清晰的像，请完成光路图.图7 9 图1012、在图12中，完成反射的光路图。
13、图13中，平面镜前一个发光点S，这发光点发出的光线中有一条经平面镜反射后经过P点。
试用作图法画出这条光线的入射点并完成光路。
14、如图14所示，某同学在水池边（A点）洗碗时看到水中有一朵白云（B点），这是怎么回事呢？请你画出他看到“水中的白云”的光路图。
15、如图15，在水下有一束光通过一个空气三棱镜，请完成光路；16、如图16所示，MN、为空气与水的界面，设水下装有一盏彩灯S，射出一条光线SA，经平面镜反射后沿BO方向射到界面上的O点，再从O点射出水面。

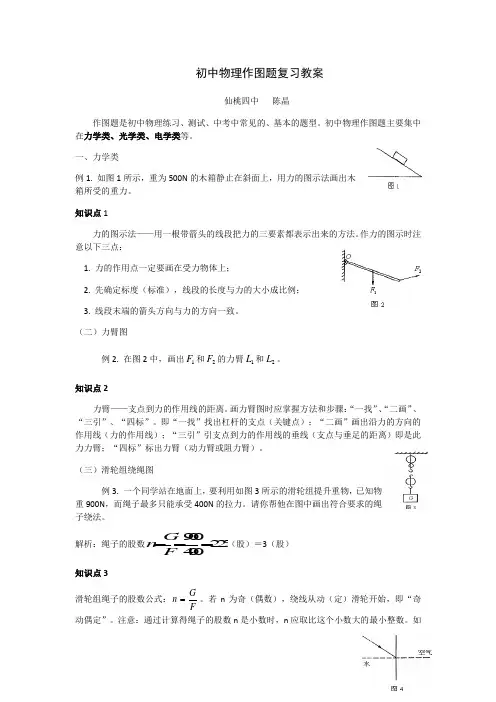

初中物理作图题复习教案仙桃四中 陈晶作图题是初中物理练习、测试、中考中常见的、基本的题型。
初中物理作图题主要集中在力学类、光学类、电学类等。
一、力学类例1. 如图1所示，重为500N 的木箱静止在斜面上，用力的图示法画出木箱所受的重力。
知识点1力的图示法——用一根带箭头的线段把力的三要素都表示出来的方法。
作力的图示时注意以下三点：1. 力的作用点一定要画在受力物体上；2. 先确定标度（标准），线段的长度与力的大小成比例；3. 线段末端的箭头方向与力的方向一致。
（二）力臂图例2. 在图2中，画出F 1和F 2的力臂L 1和L 2。
知识点2力臂——支点到力的作用线的距离。
画力臂图时应掌握方法和步骤：“一找”、“二画”、“三引”、“四标”。
即“一找”找出杠杆的支点（关键点）；“二画”画出沿力的方向的作用线（力的作用线）；“三引”引支点到力的作用线的垂线（支点与垂足的距离）即是此力力臂；“四标”标出力臂（动力臂或阻力臂）。
（三）滑轮组绕绳图例3. 一个同学站在地面上，要利用如图3所示的滑轮组提升重物，已知物重900N ，而绳子最多只能承受400N 的拉力。
请你帮他在图中画出符合要求的绳子绕法。
解析：绳子的股数nG F ===900400225.（股）＝3（股） 知识点3 滑轮组绳子的股数公式：n G F=。
若n 为奇（偶数），绕线从动（定）滑轮开始，即“奇动偶定”。
注意：通过计算得绳子的股数n 是小数时，n 应取比这个小数大的最小整数。
如n 52.时，n应取6（不能采用“四舍五入”法）。
二、光学类（一）反射、折射图例4. 如图4所示，一束光线从空气中斜射到空气和水的分界面上，请在图上画出反射光线和在水中折射的大致方向。
总结：做这类题应掌握光的反射、折射规律。
（二）平面镜成像图例5. 作出图5中物体AB在平面镜MN中成的像A’B’。
总结：平面镜成像特点：①虚像；②像与物等大；③像与物到镜面的距离相等；④像与物的连线与镜面垂直。
