高二物理奥赛测试卷(磁场和电磁感应)

高二选考物理 磁场、电磁感应综合训练试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题），满分110分，测试时间100分钟。

第Ⅰ卷 选择题（共48分）一、选择题（本题共12小题，每小题4分，共48分。

在每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错的得0分）1．关于磁感应强度的概念，以下说法中正确的有（ ）A ．电流元IL 在磁场中受力为F ，则磁感应强度B 一定等于ILF B ．电流元IL 在磁场中受力为F ，则磁感应强度可能大于或等于ILF C ．磁场中电流元受力大的地方，磁感应强度一定大D ．磁场中某点磁感应强度的方向，与电流元在此点的受力方向相同2．如图，一段导线abcd 位于磁感应强度大小为B 的匀强磁场中，且与磁场方向（垂直于纸面向里）垂直。

线段ab 、bc和cd 的长度均为L ，且∠abc =∠bcd =135°，流经导线的电流为I ，方向如图所示。

导线段abcd 所受到的磁场的作用力的合力（ ）A ．方向沿纸面向上，大小为BIL)12(+B ．方向沿纸面向上，大小为BIL )12(-C ．方向沿纸面向下，大小为BIL)12(+ D ．方向沿纸面向下，大小为BIL )12(-3．如图所示，环形金属软弹簧，套在条形磁铁的中心位置。

若将弹簧沿半径向外拉，使其面积增大，则穿过弹簧所包围面积的磁通量将（ ）A ．增大B ．减小C ．不变D ．无法确定如何变化4．环型对撞机是研究高能粒子的重要装置，带电粒子在电压为U 的电场中加速后注入对撞机的高真空圆形状的空腔内，在匀强磁场中，做半径恒定的圆周运动，且局限在圆环空腔内运动，粒子碰撞时发生核反应，关于带电粒子的比荷mq ，加速电压U 和磁感应强度B 以及粒子运动的周期T 的关系，下列说法正确的是（ ）① 对于给定的加速电压，带电粒子的比荷mq 越大，磁感应强度B 越大 ② 对于给定的加速电压，带电粒子的比荷m q 越大，磁感应强度B 越小 ③ 对于给定的带电粒子，加速电压U 越大，粒子运动的周期T 越小④ 对于给定的带电粒子，不管加速电压U 多大，粒子运动的周期T 都不变A ．①③B ．①④C ．②③D ．②④5．如图所示，MN 为两个匀强磁场的分界面，两磁场的磁感应强度大小的关系为B 1＝2B 2，一带电荷量为＋q 、质量为m 的粒子从O 点垂直MN 进入B 1磁场，则经过多长时间它将向下再一次通过O 点（ ）A ．12qB m π B ．22qB m π C ．)(211B B q m +π D ．)(11B B q m +π 6．质谱仪的两大重要组成部分是加速电场和偏转磁场。

高二选修物理《磁场、电磁感应》综合练习（一）一、单项选择题1. 19世纪20年代，以塞贝克（数学家）为代表的科学家已认识到：温度差会引起电流，安培考虑到地球自转造成了太阳照射后正面与背面的温度差，从而提出如下假设：地球磁场是由地球的环形电流引起的，则该假设中的电流方向是（磁子午线是地球磁场N 极与S 极在地球表面的连线）（ ） A. 由西向东垂直磁子午线B. 由东向西垂直磁子午线C. 由南向北沿子午线D. 由赤道向两磁极沿磁子午线2.设匀强磁场方向沿z 轴正向，带负电的运动粒子在磁场中受洛仑兹力f 作用的方向沿y 轴正向，如图所示，则该带负电的粒子速度方向为（ ） A. 一定沿x 轴正向 B. 一定沿x 轴负向 C. 一定在xOz 平面内D. 可能在yOz 平面内3. 如图，在一水平放置的平板MN 的上方有匀强磁场，磁感应强度的大小为B ，磁场方向垂直于纸面向里。

许多质量为m 带电量为+q 的粒子，以相同的速率v 沿位于纸面内的各个方向，由小孔O 射入磁场区域。

不计重力，不计粒子间的相互影响。

下列图中阴影部分表示带电粒子可能经过的区域，其中Bqmv R。

哪个图是正确的？( )D ．4．如图所示，一个边长为a 、电阻为R 的等边三角形线框，在外力作用下，以速度v 匀速穿过宽均为a 的两个匀强磁场．这两个磁场的磁感应强度大小相等，方向相反．线框的运动方向与底边平行且与磁场边缘垂直，取逆时针方向的电流为正．若从图示位置开始计时，关于线框中产生的感应电流i 与运动时间t 之间的函数图象，正确的是 ( )5．如图a 所示，在光滑水平面上用恒力F 拉质量为m 的单匝均匀正方形铜线框，边长为a ，在1位置以速度v 0进入磁感应强度为B 的匀强磁场并开始计时t ＝0，若磁场的宽度为b (b >3a )，在3t 0时刻线框到达2位置速度又为v 0并开始离开匀强磁场．此过程中v －t 图象如图b 所示，则 ( )A ．t ＝0时，线框右侧边MN 的两端电压为Ba v 0B ．在t 0时刻线框的速度为v 0－Ft0mC ．线框完全离开磁场的瞬间(位置3)的速度一定比t 0时刻线框的速度大O OD ．线框从进入磁场(位置1)到完全离开磁场(位置3)的过程中产生的电热为2Fb6. 如图中虚线所示的区域存在匀强电场和匀强磁场，取坐标如图所示，一带电粒子沿x 轴正方向进入此区域，在穿过此区域的过程中运动方向始终不发生偏转，不计重力的影响，电场强度E 和磁感应强度B 的方向可能是（ ） A. E 和B 都沿x 轴方向 B. E 沿y 轴正向，B 沿z 轴负向C. E 沿z 轴正向，B 沿y 轴正向D. E 和B 都沿z 轴方向7. 在竖直放置的光滑绝缘圆环中，套有一个带电量为-q 、质量为m 的小环，整个装置放在如图所示的正交电磁场中，已知E =mg /q 。

高二物理检测题（磁场 电磁感应 共100分）班级 姓名 成绩一、不定项选择题（每小题6分，共48分）1．首先发现通电导线周围存在磁场的物理学家是( )A ．安培B ．法拉第C ．奥斯特D ．特斯拉 2、关于磁感线下列说法正确的是：( )A.磁体外部的磁感线是从磁体北极出来，进入磁体南极；而在磁体内部是南极指向北极;B.沿磁感线方向，磁场越来越弱；C.所有的磁感线都是闭合的；D.磁感线与电场线一样不能相交； 3．以下说法中正确的是 （ ）A ．只要穿过闭合电路中的磁通量不为零，闭合电路中就一定有感应电流发生B ．穿过闭合电路中的磁通量减少，则电路中一定有感应电流产生C ．穿过闭合电路中的磁通量越大，闭合电路中的感应电动势越大D ．穿过闭合电路中的磁通量变化越快，闭合电路中感应电动势越大 4．如图17-1所示，平行导体滑轨MM ’、NN ’水平放置，固定在匀强磁场中．磁场的方向与水平面垂直向下．滑线AB 、CD 横放其上静止，形成一个闭合电路．当AB 向右滑动的瞬间，电路中感应电流的方向及滑线CD 受到的磁场力的方向分别为（ ）A ．电流方向沿ADCB ；受力方向向右 B ．电流方向沿ABCD ；受力方向向左C ．电流方向沿ABCD ；受力方向向右 D ．电流方向沿ADCB; 受力方向向左5．如图17-2所示，在条形磁铁N 极附近，将闭合线圈abcd 由位置Ⅰ经位置Ⅱ平移至Ⅲ，线圈中感应电流的方向 （MM ’ NDABC 左右 N ’图17-1图17-2Ⅰ Ⅱ ⅢA ．始终沿abcd 方向B ．始终沿adcb 方向C ．先沿abcd 方向，后沿adbc 方向D ．先沿adcb 方向，后沿abcd 方向6．如图17-3所示，在磁感应强度B = 0.5 T 的匀强磁场中，让导体PQ 在U 型导轨上以速度 v = 10 m/s 向右匀速滑动，两导轨间距离l = 0.8 m ，则产生的感应电动势的大小和PQ 中的电流方向分别为 （ ）A ．4 V ，由P 向QB ．0.4 V ，由Q 向PC ．4 V ，由Q 向PD ．0.4 V ，由P 向Q7．如图17-4所示，有一弹性金属环，将条形磁铁插入环中或从环中拔出时，环所围面积变化情况是 （ ）A ．插入环面积增大，拔出环面积减小B ．插入环面积减小，拔出环面积增大C ．插入或拔出，环面积都增大D ．插入或拔出，环面积都减小8．如图17-5所示电路中，L 为电感线圈，电阻不计，A 、B 为两灯泡，则 （ ） A ．合上S 时，A 先亮，B 后亮 B ．合上S 时，A 、B 同时亮 C ．合上S 后，A 变亮，B 熄灭D ．断开S 时，A 熄灭，B 重新亮后再熄灭 选择题答题卡二、填空题（每空2分，共26分）9、如右图，一束带电粒子流从小磁针上方平行于小磁针方向从左向右飞过,结果小磁针北极向纸内转动,可以判断这束带电粒子带___________电荷。

高二物理电磁感应训练题一、选择题（本题共10小题，每小题4分，共40分.在每小题给出的四个选项中，有的只有一项符合题目要求，有的有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分）1.如图所示，在一匀强磁场中有一U形导线框ABCD，线框处于水平面内，磁场与线框平面垂直，R为一电阻，EF为垂直于AB的一根导体杆，它可以在AB、CD上无摩擦地滑动．杆EF及线框中导线的电阻都可不计．开始时，给EF一个向右的初速度，则( )A．EF将往返运动B．EF将匀减速向右运动C．EF将减速向右运动，但不是匀减速D．EF将匀速向右运动2.如图，用细弹簧构成一闭合电路，中央放有一条形磁铁，当弹簧收缩时，穿过电路的磁通量φ和电路中感应电流方向（从N极向S极看时）正确的是（）A．φ减小，感应电流逆时针方向B．φ减小，感应电流顺时针方向C．φ增大，感应电流逆时针方向D．φ增大，感应电流顺时针方向3.穿过某线圈的磁通量随时间的变化关系如图所示，在线圈内产生感应电动势最大值的时间段是( )A．0～2sB．2～4sC．4～6sD．6～10s4.如图所示，在竖直向下的匀强磁场中，将一水平放置的金属棒ab以水平速度v0抛出，且棒与磁场垂直，设棒在下落过程中取向不变且不计空气阻力，则金属棒在运动过程中产生的感应电动势大小将（）A．保持不变B．越来越大C．越来越小D．无法判断5.四根相同的光滑细铝杆a、b、c、d放在同一水平桌面上，其中a、c固定，b、d静止地放在a、c杆上，接触良好，O点为回路中心，如图，当条形磁铁一端从O点正上方向下插向回路时b、d两杆将（）A、保持不动B、分别远离O点C、分别向O点靠近D、因不知磁极极性故无法判定6.如图)(a，圆形线圈P静止在水平桌面上，其正上方悬挂一相同的线圈Q，P和Q共轴.Q中通有变化电流，电流随时间变化的规律如图)(b所示.P所受的重力为G，桌面对P的支持力为N，则（）A.1t时刻GN>B.2t时刻GN>C.3t时刻GN<D.4t时刻GN=7.如图所示，匀强磁场垂直穿过一闭合金属圆环，用一外力把金属圆环匀速拉出磁场，下面叙述正确的是（）A．向左拉出和向右拉出所产生的感应电流方向相反B．不管向什么方向拉出，只要产生感应电流方向都是顺时针C．向右匀速拉出时，感应电流大小不变D．要将金属环匀速拉出，拉力大小要改变8.如图为演示自感现象的实验电路图，实验时先闭合开关S，稳定后设通过线圈L的电流为1I，通过小灯泡E的电流为2I，小灯泡处于正常发光状态，迅速断开开关S，则可观察到灯泡E闪亮一下后熄灭，在灯泡E闪亮的短暂过程中，下列说法正确的是（）A．线圈L中电流1I逐渐减为零B．线圈L两端a端电势高于b端C．小灯泡E中电流由1I逐渐减为零，方向与2I相反D．小灯泡中的电流2I逐渐减为零，方向不变9.如图所示，在光滑水平面上的直线MN左侧有垂直于纸面向里的匀强磁场，右侧是无磁场空间.将两个大小相同的铜质矩形闭合线框由图示位置以同样的速度v向右完全拉出匀强磁场.已知制作这两只线框的铜质导线的横截面积之比是1:2.则拉出过程中下列说法中正确的是（）A．所用拉力大小之比为2:1B．通过导线某一横截面的电荷量之比是1:1C．拉力做功之比是1:4D．线框中产生的电热之比为1:210.在水平桌面上，一个面积为S的圆形金属框置于匀强磁场中，线框平面与磁场垂直，磁感应强度1B随时间t的变化关系如图⑴所示.0～1s内磁场方向垂直线框平面向下.圆形金属框与一个水平的平行金属导轨相连接，导轨上放置一根导体棒，导体棒的长为L、电阻为R，且与导轨接触良好，导体棒处于另一匀强磁场中，其磁感应强度恒为2B，方向垂直导轨平面向下，如图⑵所示.若导体棒始终保持静止，则其所受的静摩擦力f随时间变化的图象是下图中的（设向右为静摩擦力的正方向）（）B1/Tt/sO123456⑴B2B1⑵123456ft/sOf123456t/sO123456ft/sO123456ft/sOMNvB二、填空题（本题共3个小题，每空2分，共18分）11.水平面中的平行金属导轨M 、N 相距L ，它们的右端与电容为C 的电容器的两极板分别相连，如图所示，导体棒ab 放在导轨上与导轨垂直相交，磁感应强度为B 的匀强磁场竖直向下穿过导轨面.闭合开关，若发现与导轨M 相连的电容器极板上带负电荷，则ab 向 沿导轨滑动（选填“左”、“右”）；如电容器所带的电荷量为Q ，则ab 滑动的速度v = .12.如图所示，垂直U 型金属导轨的匀强磁场T B 5.0=，方向垂直纸面向里.导轨中串接的电阻Ω=4R ，垂直磁感线且与导轨垂直相交的导体棒AB 长m L 4.0=，其电阻为Ω1，棒AB 沿水平方向向右匀速运动的速度为s m /5，则当开关断开时AB 间的电势差为 V ；当开关闭合时AB 间的电势差为 V ，此时通过AB 的电流方向为 .13.如图所示，将矩形线圈从匀强磁场中拉出，第一次以速度v 匀速拉出，第二次以速度v 2匀速拉出，则第一、二次拉力做功之比为 ，拉力的功率之比为 ，线框产生的热量之比是 ，通过导线截面的电量之比为 .三、计算题（本题共4个小题，第14小题8分，第15小题10分，第16、17小题各12分，共42分.解答时请写出必要的文字说明、方程式和重要的演算步骤.）14.面积100,2.02==n m S 匝的圆形线圈，处在如图所示的磁场内，磁感应强度随时间t 变化的规律是F C R t B μ30,3,02.0=Ω==，线圈电阻Ω=1r ，求： （1）通过R 的电流大小和方向； （2）电容器的电荷量.15.如图所示，在光滑绝缘的水平面上有一个用一根均匀导体围成的正方形线框abcd ，其边长为L ，总电阻为R ，放在磁感应强度为B 、方向竖直向下的匀强磁场的左边，图中虚线MN 为磁场的左边界.线框在大小为F 的恒力作用下向右运动，其中ab 边保持与MN 平行.当线框以速度0v 进入磁场区域时，它恰好做匀速运动.在线框进入磁场的过程中， （1）线框的ab 边产生的感应电动势E 的大小为多少？ （2）求线框a 、b 两点的电势差； （3）求线框中产生的焦耳热.16.如图所示，两根光滑的足够长的直金属导轨MN 、M ′N ′平行置于竖直面内，导轨间距为l ，导轨上端接有阻值为R 的电阻.质量为m 、长度也为l 、阻值为r 的金属棒ab 垂直于导轨放置，且与导轨保持良好接触，其他电阻不计.导轨处于磁感应强度为B 、方向水平向里的匀强磁场中，ab 由静止释放，在重力作用下向下运动，求： （1）ab 运动的最大速率；（2）若ab 从释放至其运动到最大速度时下落的高度为h ，则此过程中金属棒中产生的焦耳热为多少？17.如图所示，质量为1m 的导体棒ab ，垂直放在相距为l 的平行光滑金属导轨上，导轨平面与水平面的夹角为θ，并处于磁感应强度大小为B 、方向垂直于导轨平面向上的匀强磁场中，左侧是水平放置、间距为d 的平行金属板，R 和x R 分别表示定值电阻和滑动变阻器的阻值，不计其他电阻．(1)调节R R x =，释放导体棒，当棒沿导轨匀速下滑时，求通过棒的电流I 及棒的速率v ； (2)改变x R ，待棒沿导轨再次匀速下滑后，将质量为2m 、带电量为q +的微粒水平射入金属板间，若它能匀速通过，求此时的x R .AB R× ×MN高二物理电磁感应训练题参考答案一、选择题（本题共10小题，每小题4分，共40分.在每小题给出的四个选项中，有的只有一项符合题目要求，有的有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分） 题号 1 2 3 4 5 6 7 8 9 10 答案CDCACADBDACDA二、填空题（本题共3个小题，每空2分，共18分）11. 左 BLCQv =12. 1 0.8 A B →13. 1:2 1:4 1:2 1:1三、计算题（本题共4个小题，第14小题8分，第15小题10分，第16、17小题各12分，共42分.解答时请写出必要的文字说明、方程式和重要的演算步骤.） 14.解：(1)由楞次定律知，Φ变大，线圈的感应电流方向为逆时针， 所以通过R 的电流方向为b →aV V tBnS t nE 4.002.02.0100=⨯⨯=∆∆=∆∆=φ A A r R E I 1.0134.0=+=+= (2)V V IR U U R C 3.031.0=⨯===C C CU Q C 661093.01030--⨯=⨯⨯==15.解：（1）E=BLv 0 （2）a 、b 两点的电势差相当于电源的外电压,故000434BLv R R BLv BLv r I E U ab ab=⋅-=⋅-=（3）解法一：由于线圈在恒力F 作用下匀速进入磁场区，恒力F 所做的功等于线圈中产生的焦耳热，所以线圈中产生的热量为FL W Q ==解法二：线圈进入磁场区域时产生的感应电动势为E = BLv 0，电路中的总电功率为R E P 2=，线圈中产生的热量0v LP Pt Q ==，联解可得：R v L B Q 032=16.解：（1）设ab 上产生的感应电动势为E ，回路中的电流为I ，电路总电阻为R+r ，则最后ab 以最大速度匀速运动，有①由闭合电路欧姆定律有 ②IlB mg = ③由①②③方程解得④（2）设在下滑过程中整个电路产生的焦耳热为Q 1，ab 棒上产生的焦耳热为Q 2，则由能量守恒定律有：⑤又有⑥联立④⑤⑥解得：17．解：(1)导体棒匀速下滑时，IlB g m =θsin 1 ①Blg m I θsin 1=②设导体棒产生的感应电动势为0E ，则Blv E =0 ③由闭合电路欧姆定律得：xR R E I +=④联立②③④，得221sin 2l B gR m v θ=⑤(2)改变x R ，由②式可知电流不变．设带电微粒在金属板间匀速通过时，板间电压为U ，电场强度大小为E ，则x IR U = ⑥dUE =⑦qE g m =2 ⑧联立②⑥⑦⑧，得θsin 12qm Bldm R x =⑨。

高二物理奥赛测试卷61．两个半径相等的电阻均为9Ω的均匀光滑圆环，固定在一个绝缘水平台面上，两环面在两个相距20cm的竖直平面内，两环面间有竖直向下的B = 0.87T的匀强磁场，两环最高点A、C间接有内阻为0.5Ω的电源，连接导线的电阻不计。

今有一根质量为10g 、电阻为1.5Ω的导体棒MN置于两环内且可顺环滑动，而棒恰静止于图示水平位置，其两端点与圆弧最低点间的弧所对应的圆心角均为θ = 60°。

取重力加速度g = 10m/s2 ，求电源电动势。

2．一边长为l的正方形线圈(线圈的横截面积为S，电阻率为ρ)，以匀速v通过均匀磁成45。

夹角，如图4-3-8所示。

磁场区域的宽为a，高为b。

〉〉l，a＞l，问线圈通过均匀磁场B后释放多少焦耳热？(1)若b〉〉l，a＜l，问线圈通过均匀磁场B后释放多少焦耳热？(2)如b3．半径为R 的无限长螺线管，其电流随时间均匀增加时，其内部的磁感应强度也随时间均匀增加，由于“无限长”的原因，其外部的有限空间内可以认为磁感应强度恒为零。

设内部t B∆∆= k ，（1）试求解管内、外部空间的感生电场。

（2）如果在螺线管内、外分别放置两段导体CD 和EF ，它们都是以螺线管轴线为圆心、且圆心角为θ的弧形，试求这两段导体两端的电势差。

（3）求长为L 的直导体在图10-14中a 、b 、c 三个位置的感应电动势大小分别是多少？4．空间有φ = 60°的扇形磁场，一束由m1 = 36和m2 = 40的两种氩同位素组成的单能氩离子（即能量相同），通过此扇形磁场，射入和射出时，离子束的轴线均与磁场边界垂直。

求两种同位素的发散角5．在相互垂直的匀强电、磁场中，E、B值已知，一个质量为m 、电量为+q的带电微粒（重力不计）无初速地释放，求(1)该粒子电场方向的最大位移Y，(2)轨迹顶点P的曲率半径r，(3)垂直电场方向的“漂移”速度x v，(4)粒子从O到P做经历的时间t1.答案：F =mgtan60°=3G ，R = 6Ω∥3Ω + 1.5Ω + 6Ω∥3Ω F=BIL ε=I(R+r) ε ≈ 6.0V 。

磁场单元练习班级_______姓名___________1、如图1所示，在竖直向上的匀强磁场中，水平放置着一根长直流导线，电流方向指向读者，ａ、ｂ、ｃ、ｄ是以直导线为圆心的同一圆周上的四点，在这四点中：A、ａ、ｂ两点磁感应强度相同C、ａ点磁感应强度最大B、ｃ、ｄ两点磁感应强度大小相等D、b点磁感应强度最大2、如图2所示，直角三角形通电闭合线圈ABC处于匀强磁场中，磁场垂直纸面向里，则线圈所受磁场力的合力为：A、大小为零B、方向竖直向上C、方向竖直向下D、方向垂直纸面向里3、质量为ｍ，电荷量为ｑ的带电粒子以速率ｖ垂直射入磁感强度为B的匀强磁场中，在磁场力作用下做匀速圆周运动，带电粒子在圆形轨道上运动相当于一环形电流，则：A、环形电流跟ｑ成正比B、环形电流跟ｖ成正比C、环形电流跟B成反比D、环形电流跟ｍ成反比4、如图4所示，要使线框ａｂｃｄ在受到磁场力作用后，ａｂ边向纸外，ｃｄ边向纸里转动，可行的方法是：A、加方向垂直纸面向外的磁场，通方向为ａ→ｂ→ｃ→ｄ→ａ的电流B、加方向平行纸面向上的磁场，通以方向为ａ→ｂ→ｃ→ｄ→ａ电流C、加方向平行于纸面向下的磁场，通以方向为ａ→ｂ→ｃ→ｄ的电流D、加方向垂直纸面向内的磁场，通以方向为ａ→ｄ→ｃ→ｂ→ａ的电流5、从太阳或其他星体上放射出的宇宙射线中含有大量的高能带电粒子，这些高能粒子流到达地球会对地球上的生命带来危害，但是由于地球周围存在磁场，地磁场能改变宇宙射线中带电粒子的运动方向，对地球上的生命起到保护作用，如图所示。

那么（）A．地磁场对宇宙射线的阻挡作用各处相同B．地磁场对垂直射向地球表面的宇宙射线的阻挡作用在南、北两极最强，赤道附近最弱C．地磁场对垂直射向地球表面的宇宙射线的阻挡作用在南、北两极最弱，赤道附近最强D．地磁场会使沿地球赤道平面内射来的宇宙射线中的带电粒子向两极偏转6.一束粒子沿水平方向飞过小磁针的下方，如图所示，此时小磁针的S极向纸内偏转，粒子可能是A、向右飞行的正离子束B、向左飞行的负离子束C、向右飞行的电子束D、向左飞行的电子束7.图中为一“滤速器”装置示意图。

高二阶段测试题（磁场，电磁感应）一、单选题(共0分1．（重庆市2022-2023学年高二下学期期中物理试题）下列需要减小涡流的是（）A．电磁炉B．真空冶炼炉C．变压器D．安检门2．（2023秋·重庆北碚·高二西南大学附中校考期末）如图所示，方形金属棒放在匀强磁场中，磁场方向垂直前后表面向外，金属棒通有从左到右的恒定电流I后将会产生霍尔效应，a、b、c分别表示长方体的长、宽、高，则（）A．金属棒上表面的电势低于下表面B．仅增大金属棒长度a，霍尔电压将变小C．仅增大金属棒宽度b，霍尔电压将变小D．仅增大金属棒高度c，霍尔电压将变小3．（2023春·重庆巫溪·高二校考期中）如图所示，在一匀强磁场中有一U形导线框ABCD，线框处于水平面内，磁场与线框平面垂直，R为一电阻，EF为垂直于AB的一根导体杆，它可以在AB、CD上无摩擦地滑动。

杆EF及线框中导线的电阻都可不计。

开始时，给EF一个向右的初速度，则（）A．EF将往返运动B．EF将匀减速向右运动C．EF将减速向右运动，但不是匀减速D．EF将匀速向右运动4．（2023春·重庆·高二统考期中）在水平桌面上平放一根条形磁铁，在靠S极（右端）的上方有一根垂直于纸面放置的通电长直导线A，电流方向如图所示，条形磁铁静止。

则（）平桌面上，其中a、c固定，b、d静止地放在a、c杆上，接触良好，O点为回路中心，如图，当条形磁铁一端从O点正上方向下插向回路时b、d两杆将（）A．保持不动B．分别远离O点C．分别向O点靠近D．因不知磁极极性故无法判定二、多选题(共0分8．（2023春·重庆九龙坡·高二重庆实验外国语学校校考阶段练习）关于下列图片的解释错误的是（）A．真空冶炼炉利用热传导的热量使金属融化B．使用电磁炉加热食物时使用铝锅也可以C．用互相绝缘的硅钢片叠成的铁芯来减少涡流D．用来探测金属壳地雷的探雷器是利用电流的磁效应工作的9．（2023秋·重庆北碚·高二西南大学附中校考期末）如图所示，ABCA为一个半圆形的有界匀强磁场，O为圆心，F、G分别为半径OA和OC的中点，D、E点位于边界圆弧上，且DFIIEG//BO．现有三个相同的带电粒子（不计重力）以相同的速度分别从B、D、E三点沿平行BO方向射入磁场，其中由B点射入磁场粒子1恰好从C点射出，由D、E两点射入的粒子2和粒子3从磁场某处射出，则下列说法正确的是（）A．粒子2从O点射出磁场B．粒子3从C点射出磁场C．粒子1、2、3在磁场的运动时间之比为3：2：2D．粒子2、3经磁场偏转角不同10．（2023春·重庆·高二统考期中）竖直放置的平行光滑导轨，其电阻不计，磁场方向如图所示，磁感应强度大小为0.5T B =，导体ab 及cd 的长度均为0.2m ，电阻均为0.1Ω，重均为0.1N ，现用力向上推动导体ab ，使之匀速上升（与导轨接触良好），此时cd 恰好静止不动，那么ab 上升时，下列说法正确的是（ ）A ．ab 受到的推力大小为0.1NB ．ab 向上的速度为2m/sC ．在2s 内，推力做功转化的电能是0.4JD ．在2s 内，推力做的功为0.6J三、实验题(共0分11．（2023春·重庆·高二统考期中）图甲为某同学研究自感现象的实验电路图。

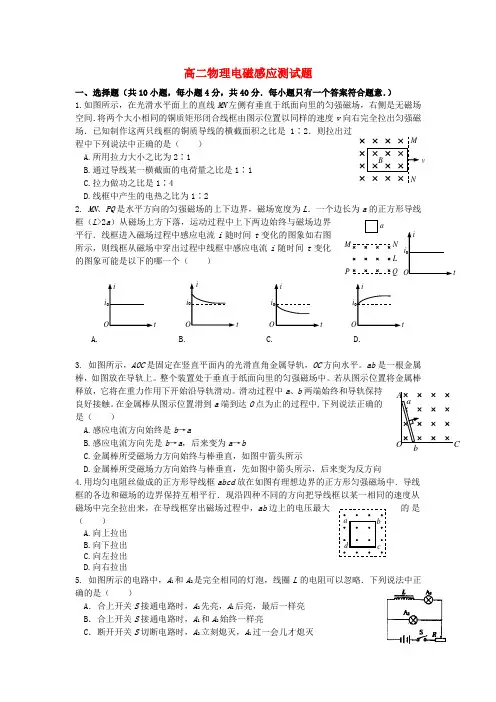

v高二物理电磁感应测试题一、选择题（共10小题，每小题4分，共40分．每小题只有一个答案符合题意．）1.如图所示，在光滑水平面上的直线MN 左侧有垂直于纸面向里的匀强磁场，右侧是无磁场空间．将两个大小相同的铜质矩形闭合线框由图示位置以同样的速度v 向右完全拉出匀强磁场．已知制作这两只线框的铜质导线的横截面积之比是1∶2．则拉出过程中下列说法中正确的是（ ）A.所用拉力大小之比为2∶1B.通过导线某一横截面的电荷量之比是1∶1C.拉力做功之比是1∶4D.线框中产生的电热之比为1∶22. MN 、PQ 是水平方向的匀强磁场的上下边界，磁场宽度为L ．一个边长为a 的正方形导线框（L >2a ）从磁场上方下落，运动过程中上下两边始终与磁场边界平行．线框进入磁场过程中感应电流i 随时间t 变化的图象如右图所示，则线框从磁场中穿出过程中线框中感应电流i 随时间t 变化的图象可能是以下的哪一个（ ）A. B. C. D.3. 如图所示，AOC 是固定在竖直平面内的光滑直角金属导轨，OC 方向水平。

ab 是一根金属棒，如图放在导轨上。

整个装置处于垂直于纸面向里的匀强磁场中。

若从图示位置将金属棒释放，它将在重力作用下开始沿导轨滑动。

滑动过程中a 、b 两端始终和导轨保持良好接触。

在金属棒从图示位置滑到a 端到达O 点为止的过程中,下列说法正确的是（ ）A.感应电流方向始终是b →aB.感应电流方向先是b →a ，后来变为a →bC.金属棒所受磁场力方向始终与棒垂直，如图中箭头所示D.金属棒所受磁场力方向始终与棒垂直，先如图中箭头所示，后来变为反方向4.用均匀电阻丝做成的正方形导线框abcd 放在如图有理想边界的正方形匀强磁场中．导线框的各边和磁场的边界保持互相平行．现沿四种不同的方向把导线框以某一相同的速度从磁场中完全拉出来，在导线框穿出磁场过程中，ab 边上的电压最大的是（ ） A.向上拉出B.向下拉出C.向左拉出D.向右拉出5. 如图所示的电路中，A 1和A 2是完全相同的灯泡，线圈L 的电阻可以忽略．下列说法中正确的是（ ）A ．合上开关S 接通电路时，A 2先亮，A 1后亮，最后一样亮B ．合上开关S 接通电路时，A 1和A 2始终一样亮C ．断开开关S 切断电路时，A 2立刻熄灭，A 1过一会儿才熄灭tiM N P Q L aD ．断开开关S 切断电路时，A 1和A 2都要过一会儿才熄灭6.如图所示，平行导轨左端串有定值电阻R ，其它电阻不计．匀强磁场的方向垂直于纸面向里．原来静止的导体棒MN 受水平向右的恒力F 的作用而向右运动．以下关于回路中感应电流I 随时间变化规律的图象正确的是（ ）A. B. C. D.7.如图所示，电路中L 是自感系数较大的电感器．当滑动变阻器的滑动触头P 从A 端迅速滑向B 端过程中通过AB 的中点C 时刻，回路中的电流为I 1；当滑动触头P 从B 端迅速滑向A 端过程中通过C 点时刻，回路中的电流为I 2；当滑动触头固定在C 点时刻，回路中的电流为I 3，则下列关系正确的是（ ）A.I 1= I 2=I 3B.I 1> I 3>I 2C.I 1< I 3<I 2D.I 1= I 2>I 38. 如图所示，水平放置的足够长的光滑平行导轨左端接入一个阻值为R 的电阻后，置于一个匀强磁场中。

高二物理同步测试〔4〕—磁场本试卷分第一卷〔选择题〕和第二卷〔非选择题〕两局部.总分值100分，考试用时60分.第一卷〔选择题，共40分〕一、选择题〔每题4分，共40分。

在每题给出的四个选项中，起码有一个选项是正确的，所有选对得4分，对而不全得2分。

〕1．以下四个实验现象中，不可以说明电流能产生磁场的是〔〕A．甲图中，导线通电后磁针发生偏转B．乙图中，通电导线在磁场中遇到力的作用C．丙图中，当电流方向同样时，导线互相凑近D．丁图中，当电流方向相反时，导线互相远离〔〕2．由磁感觉强度的定义式B=F/IL可知A．假定某处的磁感觉强度为零，那么通电导线放在该地方受安培力必定为零B．通电导线放在磁场中某处不受安培力的作用时，那么该处的磁感觉强度必定为零C．同一条通电导线放在磁场中某地方受的磁场力是必定的D．磁场中某点的磁感觉强度与该点能否放通电导线没关3．以以下图，一条形磁铁放在水平桌面上，在其左上方固定一根与磁铁垂直的长直导〔〕线，当导线中通以图示方向的电流时A．磁铁对桌面的压力增大，且遇到向右的摩擦力作用B．磁铁对桌面的压力减小，且遇到向右的摩擦力作用C．磁铁对桌面的压力增大，且遇到向左的摩擦力作用D．磁铁对桌面的压力减小，且遇到向左的摩擦力作用4．从太阳或其余星体上放射出的宇宙射线中含有大批的高能带电粒子，这些高能粒子流抵达地球会对地球上的生命带来危害，可是因为地球四周存在磁场，地磁场能改变宇宙射线中带电粒子的运动方向，对地球上的生命起到保护作用，以以下图。

那么〔〕A．地磁场对宇宙射线的阻拦作用各处同样B．地磁场对垂直射向地球表面的宇宙射线的阻拦作用在南、北两极最强，赤道邻近最弱C．地磁场对垂直射向地球表面的宇宙射线的阻拦作用在南、北两极最弱，赤道邻近最强D．地磁场会使沿地球赤道平面内射来的宇宙射线中的带电粒子向两极偏转5．以以下图，弹簧秤下挂一条形磁铁，此中条形磁铁的一半位于未通电的螺线管内，以下说法正确的选项是〔A ．假定将a 接电源正极，B ．假定将a 接电源正极，C ．假定将b 接电源正极，D ．假定将b接电源正极，〕接负极，弹簧秤示数减小接负极，弹簧秤示数增大接负极，弹簧秤示数增大接负极，弹簧秤示数减小6．一个带电粒子，沿垂直于磁场的方向射入一匀强磁场，粒子的一段径迹以以下图，径迹上的每一小段都可近似当作圆弧，因为带电粒子使沿途的空气电离， 粒子的能量渐渐减小 (带电量不变)从图中状况能够确立〔〕A ．粒子从a 到b ，带正电．粒子从b 到a ，带正电 ．粒子从a 到b ，带负电 D ．粒子从b 到a ，带负电7．以以下图的天平可用采测定磁感强度．天平的右臂下边挂有一个矩形线圈，宽为l ，共N匝，线圈的下部悬在匀强磁场中，磁场方向垂直纸面．当线圈中通有电流 I (方向如图)时，在天平左、右两边加上质量各为 m 1、m 2的砝码，天平均衡．当电流反向 (大小不变) 时，右边再加上质量为m 的砝码后，天平从头均衡，由此可知：〔〕A ．磁感强度的方向垂直纸面向里，大小为(m 1m 2)gNIlmgB ．磁感强度的方向垂直纸面向里，大小为C2NIlD ．磁感强度的方向垂直纸面向外，大小为(m 1m 2)gD ．磁感强度的方向垂直纸面．向外，大小为NIlmg2NIl8．以以下图，长方体玻璃水槽中盛有NaCl 的水溶液，在水槽左、右边壁内侧各装一导体片，使溶液中通入沿x 轴正向的电流I ，沿y 轴正向加恒定的匀强磁场 B ．图中a 、b 是垂直于z 轴方向上水槽 的前后两内侧面，那么〔 〕 A ．a 处电势高于 b 处电势B ．a 处离子浓度大于 b 处离子浓度C ．溶液的上表面电势高于下表面的电势D ．溶液的上表面处的离子浓度大于下表面处的离子浓度9．质谱仪是一种测定带电粒子质量和剖析同位素的重要工具， 它的结构原理以以下图，离子源S 产生的各样不一样正离子束(速度可看作为零)，经加快电场加快后垂直进入有界匀强磁场，抵达记录它的照相底片P 上，设离子在P 上的地点到进口处 S 1的距离为x ，能够判断〔 〕A ．离子束是同位素，那么 x 越大，离子质量越大B ．假定离子束是同位素，那么 x 越大，离子质量越小C ．只需x 同样，那么离子质量必定同样D．只需x同样，那么离子的荷质比必定同样10．如图，在x0、y0的空间中有恒定的匀强磁场，磁感强度的方向垂直于oxy平面向里，大小为B。

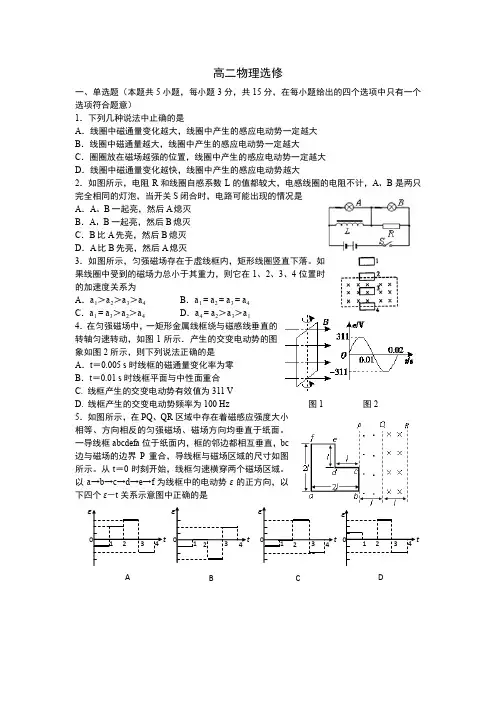

高二物理选修一、单选题（本题共5小题，每小题3分，共15分，在每小题给出的四个选项中只有一个选项符合题意）1．下列几种说法中止确的是A．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大B．线圈中磁通量越大，线圈中产生的感应电动势一定越大C．圈圈放在磁场越强的位置，线圈中产生的感应电动势一定越大D．线圈中磁通量变化越快，线圈中产生的感应电动势越大2．如图所示，电阻R和线圈自感系数L的值都较大，电感线圈的电阻不计，A、B是两只完全相同的灯泡，当开关S闭合时，电路可能出现的情况是A．A、B一起亮，然后A熄灭B．A、B一起亮，然后B熄灭C．B比A先亮，然后B熄灭D．A比B先亮，然后A熄灭3．如图所示，匀强磁场存在于虚线框内，矩形线圈竖直下落。

如果线圈中受到的磁场力总小于其重力，则它在1、2、3、4位置时的加速度关系为A．a1＞a2＞a3＞a4 B．a1 = a2 = a3 = a4C．a1 = a3＞a2＞a4 D．a4 = a2＞a3＞a14．在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图1所示．产生的交变电动势的图象如图2所示，则下列说法正确的是A．t＝0.005 s时线框的磁通量变化率为零B．t＝0.01 s时线框平面与中性面重合C. 线框产生的交变电动势有效值为311 VD. 线框产生的交变电动势频率为100 Hz 图1 图25．如图所示，在PQ、QR区域中存在着磁感应强度大小相等、方向相反的匀强磁场、磁场方向均垂直于纸面。

一导线框abcdefa位于纸面内，框的邻边都相互垂直，bc边与磁场的边界P重合，导线框与磁场区域的尺寸如图所示。

从t＝0时刻开始，线框匀速横穿两个磁场区域。

以a→b→c→d→e→f为线框中的电动势ε的正方向，以下四个ε－t关系示意图中正确的是εA B C D二、多选题（本题共4小题，每小题4分，共16分，在每小题给出的四个选项中至少有两个选项符合题意，全部选出的得4分，选对但不全的得2分，有选错的不得分）6．如图所示，把金属圆环匀速拉出一正方形磁场，下面叙述正确的是A．向左拉出和向右拉出所产生的感应电流方向相反B．不管向什么方向拉出，只要产生感应电流方向都是顺时针C．向右匀速拉出时，感应电流大小不变D．要将金属环匀速拉出，拉力大小要改变7．设空间存在竖直向下的匀强电场和垂直纸面向里的匀强磁场，如图所示。

一、选择题1．在真空中有甲、乙两个点电荷，其相互作用力为F。

要使它们之间的相互作用力为2F，下列方法可行的是( )A．使甲、乙电荷量都变为原来的2倍B．使甲、乙电荷量都变为原来的1/2C．使甲、乙之间距离变为原来的2倍D．使甲、乙之间距离变为原来的1/22．图中三条实线a、b、c表示三个等势面。

一个带电粒子射入电场后只在电场力作用下沿虚线所示途径由M点运动到N点，由图可以看出( )A．三个等势面的电势关系是ϕa>ϕb>ϕcB．三个等势面的电势关系是ϕa<ϕb<ϕcC．带电粒子在N点的动能较小，电势能较大D．带电粒子在N点的动能较大，电势能较小3.如图所示，MN是某一点电荷电场中的一根电场线，在场线上O点放一负电荷，它将沿电场线向N 点移动，则电场线方向是（）A. 由N指向M，电荷怎样运动由题设条件不能确定。

B. 由N指向M，电荷做加速运动，加速度越来越大C. 由M指向N，电荷做匀加速运动D. 由M指向N，电荷做加速运动，加速度越来越小4．在同一平面内有四根彼此绝缘的通电直导线，如图3－1－8所示，四根导线中电流i4＝i3＞i2＞i1，要使O点的磁场增强，应切断哪一根导线中的电流()A．i1B．i2C．i3D．i45.如图所示，三根长直通电导线中电流大小相同，通电电流方向为：b导线和d导线中电流向纸里，c导线中电流向纸外，a点为b、d两点的连线中点，ac垂直于bd，且ab＝ad＝ac.则a点的磁场方向为()A..垂直纸面指向纸外B．垂直纸面指向纸里C．沿纸面由a指向bD．沿纸面由a指向d6。

一台电动机，额定电压是100 V，电阻是1Ω.正常工作时，通过的电流为5 A，则电动机因发热损失的功率为（）A.500 WB.25 WC.2000 WD.475 W7.如图所示，电路中灯泡L1和L2都不亮，用电压表测得各部分电压为：U ab=0，U bc=U，U dc=0，U da=U.则电路的故障为（）A.变阻器R短路B.变阻器R断路C.灯泡L1断路D.灯泡L1和L2都断路8.如图所示，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源内阻.以下说法中正确的是（）A.当R2=R1+r时，R2获得最大功率B.当R1=R2+r时，R1获得最大功率C.当R2=0时，R1获得最大功率D.当R2=0时，电源输出功率最大9.用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度的正中间，可以确定（）A.R=150ΩB.R=1500ΩC.1000Ω<R<1500ΩD.1500Ω<R<2000Ω10．质子和一价钠离子分别垂直进入同一匀强磁场中做匀速圆周运动，如果他们做圆周运动的半径恰好相等，这说明它们在进入磁场时( )A ．速率相等B ．质量和速率的乘积相等C ．动能相等D ．质量相等11．如图11所示的是磁感应强度B 、正电荷速度v 和磁场对电荷的作用力F 三者方向的相互关系图(其中B 垂直于F 与v 决定的平面，B 、F 、v 两两垂直)．其中正确的是( )12．有三束粒子，分别是质子(11H)、氚核(31H)和α粒子束，如果它们以相同的速度沿垂直于磁场方向射入匀强磁场(磁场方向垂直于纸面向里)，在图12所示的四个图中，能正确表示出这三束粒子运动轨迹的是( )二、填空题13.在如图14－11所示的电路中，电流表、电压表的读数如图所示， 则通过R 的电流是__ _A ，加在电阻R 两端的电压是______V ，这个电阻的阻值R =______Ω_.VAV A 051015 01 2314.两根同种材料的电阻丝，长度之比为1∶5，横截面积之比为2∶3，则它们的电阻值之比为______.将它们串联后接入电路中，则它们两端电压之比为______，电流之比为______；如果将它们并联后接入电路中，则它们两端电压之比为______，电流之比为______.15.如图所示，输入电压U AB =200 V ，变阻器R 1标有“150 Ω 3 A ”，负载电阻R 2标有“50 Ω 2 A ”，求输出电压U ab 的变化范围三、计算题16.如图12所示，有彼此平行的A 、B 、C 三块金属板于电源相接，B 、A 间相距为d 1，电压为U 1；B 、C 间相距为d 2，电压为U 2，且U 1<U 2。

一．选择题（本大题共7小题，每小题6分，共42分，在每小题给出的四个选项中，只有一个选项是符合题目的要求，请把正确答案填在题目后面的括号内。

） 1．下列关于磁场的说法正确的是（ ） A ．磁场只存在于磁极周围B ．磁场中的任意一条磁感线都是闭合的C ．磁场中任意一条磁感线都可以表示磁场的强弱和方向D ．在磁场中的运动电荷一定受磁场力作用2．如图所示，三根长直通电导线中的电流大小相同，通过b 、d 导线的电流方向为垂直纸面向里，c 导线的电流方向为垂直纸面向外，a 点为b 、d 两点连线的中点，ac 垂直bd ，且ab=ad=ac ,则a 点的磁场方向为（ ）A ．垂直纸面向外B ．垂直纸面向里C ．沿纸面由a 指向bD ．沿纸面由a 指向d3．赤道附近，自西向东水平运动的电子流，由于受到地磁场的作用，它将（ ） A ．向上偏转 B ．向下偏转 C ．向东偏转 D ．向西偏转4．一质量为m 、电荷量为q 的带电粒子在磁感应强度为B 的匀强磁场中做圆周运动，其效果相当于一环形电流，则此环形电流为多大（ ）A ．mB q π22 B ．B q m 22πC ．Bm q 22πD ．22q Bm π5. 两条长直导线AB 和CD 相互垂直，彼此相隔一很小距离，通以图所示方向的电流，其中AB 固定，CD 可以其中心为轴自由转动或平动，则CD 的运动情况是:（ ）A ．顺时针方向转动，同时靠近导线AB B ．顺时针方向转动，同时离开导线ABC ．逆时针方向转动，同时靠近导线ABD ．逆时针方向转动，同时离开导线AB7．如图所示，带电体平行板中匀强电场E 的方向竖直向上，匀强磁场B 的方向水平（垂直纸面向里）。

某带电小球从光滑绝缘轨道上的A 点自由滑下，经过轨道端点P 进入板间后恰好沿水平方向做直线运动。

现使球从较低的B 点开始滑下，经P 点进入板间，则球在板间运动的过程中（ ） A ．电场力不做功B ．机械能保持不变C ．所受的电场力将会增大D ．所受的磁场力将会增大二．填空题（本大题共3小题，每空4分，每图3分，共36分。

高二物理电磁感应测试题一、单项选择题（每题只有一个选项是正确的，每题4分，共40分）1、如图所示，无限大磁场的方向垂直于纸面向里，图中线圈在纸面内由小变大（由图中图中线圈在纸面内由小变大（由图中实线矩形变成虚线矩形），B 图中线圈正绕点在平面内旋转，C 图与D 图中线圈正绕图中线圈正绕 OO OO’’轴转动，则线圈中不能产生感应电流的是轴转动，则线圈中不能产生感应电流的是 ( )2、在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈， 规定线圈中感应电流的正方向如图规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B 随时间如图随时间如图2变化时，图3中正确表示线圈中感应电动势E 变化的变化的 是是 （（ ））A B C D 3、如图所示，ef 、gh 为两水平放置相互平行的金属导轨,ab 、cd 为搁在导轨上为搁在导轨上 的两金属棒，与导轨接触良好且无摩擦．当一条形磁铁向下靠近导轨时，的两金属棒，与导轨接触良好且无摩擦．当一条形磁铁向下靠近导轨时， 关于两金属棒的运动情况的描述正确的是（关于两金属棒的运动情况的描述正确的是（ ）A ．如果下端是N 极，两棒向外运动，如果下端是S 极，两棒相向靠近极，两棒相向靠近B ．如果下端是S 极，两棒向外运动，如果下端是N 极，两棒相向靠近极，两棒相向靠近C ．不管下端是何极性，两棒均向外相互远离．不管下端是何极性，两棒均向外相互远离D ．不管下端是何极性，两棒均相互靠近．不管下端是何极性，两棒均相互靠近12345 t /s E 2E 0 E 0 O -E 0 -2E 0 12345 t /s E 2E 0 E 0 O -E 0 -2E 0 E 0 E 12345 t /s 2E 0 O -E 0 -2E 0 E0 E 12345 t /s 2E 0 O-E 0 -2E 0 I B 图1 B t /s O 12345图2 ，匀强磁场的磁感强度为B，方向与导，方向与导角放置，金属棒与导轨的电阻不计。

高二物理竞赛（7） 磁场和电磁感应班级：_____________ 姓名：_________________ 座号：_____________ 一、位于竖直平面内的矩形平面导线框abcd ，ab 长为l 1，是水平的，bc 长为l 2，线框的质量为m ，电阻为R 。

其下方有一匀强磁场区域，该区域的上、下边界PP '和QQ '均与ab 平行，两边界间的距离为H ，H >l 2，磁场的磁感应强度为B ，方向与线框平面垂直，如图所示。

令线框的dc 边从离磁场区域上边界PP '的距离为h 处自由下落，已知在线框的dc 边进入磁场后，ab 边到达边界PP '之前的某一时刻线框的速度已达到这一阶段的最大值。

问从线框开始下落到dc 边刚刚到达磁场区域下边界QQ '的过程中，磁场作用于线框的安培力做的总功为多少？二、如图1所示，在正方形导线回路所围的区域A 1A 2A 3A 4内分布有方向垂直于回路平面向里的匀强磁场，磁感应强度B 随时间以恒定的变化率增大，回路中的感应电流为I =1.0mA 。

已知A 1A 2、A 3A 4两边的电阻皆为零；A 4A 1边的电阻R 1=3.0k Ω，A 2A 3边的电阻R 2=7.0k Ω。

（1）试求A 1A 2两点间的电压U 12、A 2A 3两点间的电压U 23、A 3A 4两点间的电压U 34、A 4A 1两点间的电压U 41；（2）若一内阻可视为无限大的电压表V位于正方形导线回路所在的平面内，其正负端与连线位置分别如图2、图3和图4所示，求三种情况下电压表的读数V 1、V 2、V 3。

图1 图2 图3 图4三、如图所示，在半径为a的圆柱空间中（图中圆为其横截面）充满磁感应强度大小为B 的均匀磁场，其方向平行于轴线远离读者。

在圆柱空间中垂直轴线平面内固定放置一绝缘材料制成的边长为L=1.6a的刚性等边三角形框架△DEF，其中心O位于圆柱的轴线上。

【高二】高二物理电磁感应测试题及答案[1]高二物理电磁感应测试题：一、单项选择题：(每题3分，共计18分)1.以下陈述是正确的：（）a、只要闭合电路内有磁通量，闭合电路中就有感应电流产生b、当电磁阀内部的磁通量发生变化时c、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流和感应电动势d、当线框未闭合时，如果通过线圈的磁通量发生变化，则线圈中没有感应电流，但有感应电动势2、根据楞次定律可知感应电流的磁场一定是：()a、阻断引起感应电流的磁通量；b、与引起感应电流的磁场反向;c、阻断引起感应电流的磁通量变化；d、与引起感应电流的磁场方向相同。

3.通过单匝闭合线圈的磁通量始终以每秒2wb的速度均匀增加，然后（）a.线圈中感应电动势每秒增加2vb、线圈中的感应电动势每秒降低2伏c.线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2vd、线圈中的感应电动势始终为2V4、在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度b随时间如图2变化时，图3中正确表示线圈中感应电动势e变化的是()a、不列颠哥伦比亚省。

5、如图所示，竖直放置的螺线管与导线abcd构成回路，导线所在区域内有一垂直纸面向里的变化的匀强磁场，螺线管下方水平桌面上有一导体圆环，导线abcd所围区域内磁场的磁感强度按下列哪一图线所表示的方式随时间变化时，导体圆环将受到向上的磁场作用力()6.粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移动过程中线框的一边a、b两点间电势差绝对值最大的是()二、多项选择题：（每题4分，共16分）7、如图所示，导线ab可在平行导轨mn上滑动，接触良好，轨道电阻不计当图中所示方向的感应电流通过电流计时，AB的运动为：（）a、向右加速运动;b、向右减速运动;c、以恒定的速度向右移动；d、向左减速。
