分布式光伏安装指导书一、前言随着能源问题的日益突出，太阳能光伏发电作为一种可再生清洁能源得到了广泛关注和应用。
分布式光伏安装作为太阳能光伏发电的一种常见形式，具有灵活布局、节约线路、降低线损等优势，被越来越多的人所采用。
本指导书旨在为分布式光伏安装提供一份详细的操作指南，帮助安装人员顺利完成安装工作。
二、准备工作1. 确定安装位置：选择合适的屋顶或地面位置进行光伏板的安装，确保有足够的日照。
2. 检查电网接入条件：了解电网电压、频率、接入点等信息，确保能够顺利接入电网。
3. 测量光照条件：使用光照度仪等设备测量安装位置的光照强度，以确定光伏板的布置方案。
三、光伏组件安装1. 安装支架：根据安装位置的不同选择合适的支架类型，如屋顶支架、地面支架等。
按照支架安装说明进行支架的固定和调整。
2. 安装光伏组件：根据支架类型和布置方案，将光伏组件安装在支架上。
注意组件之间的间距和倾角，以获取最佳的光照效果。
四、电气系统安装1. 并网逆变器安装：选择合适的并网逆变器，并按照说明书进行安装和连接。
确保逆变器与光伏组件、电池组等的连接正确无误。
2. 接地系统安装：根据电气安装规范，安装接地系统，确保安全可靠的接地连接。
注意接地电阻的要求。
3. 直流汇流箱安装：根据系统规模和布线需求，选择合适的直流汇流箱，并按照说明书进行安装和布线。
确保电缆的质量和连接的可靠性。
五、调试和运行1. 系统调试：在安装完成后，对整个系统进行调试。
检查光伏组件、逆变器、电池组等的连接是否正常，检查电气系统的运行状态是否稳定。
2. 并网接入：与电网运营商进行沟通，按照要求进行并网接入申请。
确保与电网的连接符合相关的法律法规和安全要求。
3. 运行监测：安装运行后，定期监测系统的发电量、运行状态等参数。
如发现异常情况及时进行维修和调整。
六、安全注意事项1. 安全防护：在安装过程中，要注意个人安全防护，佩戴适当的安全防护用具，避免意外伤害。
2. 电气安全：在进行电气系统的安装和调试时，要确保断电操作，并遵循相关的安全规范和操作步骤。
近年来，太阳能光伏发电这一绿色能源走进了人们的视野，我们看到一些山上排布整齐、大气的蓝色光伏组件。
而一些大的工业屋顶、厂房以及一些居民区屋顶上也会发现光伏发电系统。
光伏发电开始走进了我们的生活中，有不少朋友很好奇，太阳能也能发电吗?那我们家屋顶能不能也安装一套呢?不要着急，下面PVtrade光伏交易网来给您介绍一下屋顶到底怎么安装太阳能光伏发电系统。
1、安装光伏发电系统的屋顶类型要求一般情况下分为水平屋顶和斜屋顶，水平屋顶即屋顶是平面的，主要以水泥屋顶为主。
斜屋顶包括彩钢斜屋顶和陶瓦屋顶。
若以地区划分的话，南方一般以角度大的斜屋顶资源为主;中部地区兼有，而东北地区则大部分是陶瓦屋顶资源。
日常用电单位为千瓦时，安装太阳能光伏发电系统通常以功率单位千瓦来计算。
安装设备位置主要以向阳面为主，根据面积可测算安装的光伏发电系统大小，详细参考如下表：2、光伏发电设备安装条件这些数据是怎么计算的呢?由于水泥屋顶放置光伏组件时，需将组件倾斜一定角度，用以保证光照尽可能垂直入射到光伏组件。
所以需使用光伏支架将组件固定，为避免前后排组件间遮挡，要空余一定间隔。
间隔大小根据地区有所差异，一般每千瓦光伏组件需屋顶面积为15到20平米左右。
斜屋顶可直接敷设于屋顶上，因此可忽略间隔，而斜屋顶每千瓦组件需屋顶面积在10-15平米左右。
在安装光伏系统时，首先要保证在避免破坏屋顶的情况下安装。
对于水泥平屋顶来说，对于使用防水层的屋顶，比如覆盖沥青等。
要尽量避免在屋顶打孔，可采用放置水泥基础来固定光伏支架。
在水泥基础下面垫橡胶垫以保护防水层，并防止水泥基础的滑动。
对于斜屋顶而言，瓦式屋顶需将瓦片掀起，将陶瓦挂钩固定在房梁上或水泥层上。
因此部分地区建造房屋顶瓦片下是泥土层，土层松软导致陶瓦挂钩附着力下降，因此要寻找更合理的方式安装;彩钢屋顶可根据彩钢类型进行夹具式或打孔式安装，打孔时需使用防水胶垫防水。
3、光伏发电系统发电量对一般家庭来说，安装一套3-5kW光伏发电系统即可满足日常用电所需。

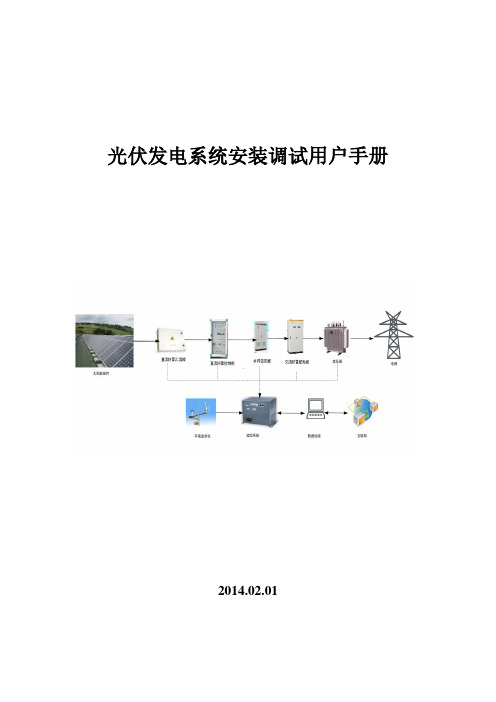

光伏发电系统安装调试用户手册2014.02.01目录阅读说明 (3)安全须知 (4)1 安装 (5)1.1光伏组件支架的安装: (5)1。
2光伏组件的安装 (5)1.3电缆线的敷设 (5)1。
4汇流箱的安装及接线 (6)1.5交直流电柜的安装及连线 (6)1.6逆变器的安装及连线 (8)1.6.1柜式逆变器的安装 (8)1.6。
2壁挂式逆变器的安装 (9)1.6。
3安装前检查 (9)1。
6。
4安装位置的选择 (10)1.6.5电气连接要求 (10)2、调试方案 (11)2。
1一般规定 (11)2。
2调试方案 (11)2.3系统的联动与功能集成 (12)2。
4逆变电源运行操作方法 (12)2.4。
1运行注意事项 (12)2。
4.2 操作步骤 (12)2。
4.3设备运行方法 (13)2.5保养与维护 (13)2.5.1设备目检 (14)2。
5.2风扇检查 (14)3、系统设备技术性能检验大纲 (15)3。
1检验目的 (15)3。
2检验条件 (15)3.3检验系统条件 (15)3.4检验设备及仪器、仪表 (15)3。
5检验项目 (15)附录： (17)阅读说明适用功率5—100kW用户须知●在光伏发电系统安装、操作和维护之前请务必仔细阅读本手册，本手册涵盖该产品使用的各项重要信息及数据,用户必须严格遵守其规定，方可保证该产品的正常运行；●针对任何不按照本手册要求安装和操作机器的行为后果，我司不负任何责任。
符号说明在手册中出现以下符号，是在提示用户需知的重要信息。
符号说明警告表示在产品使用中，若没有遵守安全措施，将会造成机器无法正常运行，特别重大情况下，则可能会造成重大人身伤亡或财产损失.小小表示可能引起轻微或中等程度损坏的事项。
小小此符号标识表示使系统良好工作所需的重要注意事项.安全须知不当的操作或没有按照安全指示要求操作设备可能对用户的安全产生危险,并造成重大的硬件损坏，甚至财产损失或人身伤害。
请在操作设备前仔细阅读本手册，并严格遵守下列所有的安全指示。
光伏电站快速安装指导书
注意事项:安装前请确定电站周围无遮挡,安装角度符合要求,所有紧固件请务必锁紧,否则会有进水风险,因此造成的系统发电量低与系统故障不予保修!
1.系统放线：请根据系统图纸要求,放线定位。
2.基础预制：水泥墩基础为系统配重，预制时确保基础尺寸符合图纸要求。
3.支架安装：请确保支架安装牢固可靠，所有紧固件锁紧无松动，支架倾角符合要求。
4.组件安装：组件搬运轻拿轻放，禁止踩踏组件；请确保组件安装在一个平面，边、中压块锁紧无松动。
5.防雷接地：请确保系统防雷可靠，焊接处喷涂防锈漆。
6：交直流线缆敷设：正负极接头正确，电气连接可靠；线缆需套管，走线横平竖直，线缆无明显裸露。
7:电气设备安装：逆变器与配电箱安装牢固可靠，箱内无遗留物，接地可靠。
电网侧
8：系统调试：系统交直流电压正常，接地电阻符合要求。
9：电表安装：供电公司负责电表安装，光伏侧接入电表进线端，电网侧接入电表出线端。
光伏发电安装施工方案1. 引言光伏发电是一种利用光能转换为电能的可再生能源发电方式。
光伏发电系统由光伏电池组件、支架、逆变器、电池储能系统等组成，通过将太阳能转化为直流电，再通过逆变器转化为交流电，供给家庭、工业和其他领域使用。
本文将介绍光伏发电安装施工方案。
2. 光伏发电系统设计在进行光伏发电系统的安装施工之前，首先需要进行系统的设计。
光伏发电系统设计包括确定系统规模、确定组件类型与数量、确定布置方案等。
2.1 系统规模确定系统规模的确定需要考虑到用电负荷以及太阳能资源的情况。
根据用电负荷的大小，确定所需的光伏发电系统容量。
同时，需要对太阳能资源进行评估，确定系统的发电量。
2.2 组件选择与数量确定根据系统规模确定所需的光伏组件类型与数量。
光伏组件是光伏发电系统的核心部件，根据光伏组件的性能参数和长期可靠性进行选择。
数量的确定需要考虑到系统容量和组件的安装布置。
2.3 布局方案确定确定光伏组件的布局方案，包括组件的安装角度和朝向以及组件之间的间距。
布局方案的确定需要考虑到太阳能的入射角度和组件的阴影遮挡情况，以最大限度地提高系统的发电效率。
3. 施工准备工作在进行光伏发电系统的安装施工之前，需要进行相关的准备工作。
3.1 材料准备根据设计方案，准备所需的光伏组件、支架、逆变器、电缆等材料。
材料的选择需要考虑到其质量和可靠性，以确保光伏发电系统的正常运行。
3.2 工具准备准备所需的工具和设备，包括螺丝刀、扳手、电钻、焊接机等。
工具的选择需要考虑到施工的需求和安全性。
3.3 施工现场准备清理施工现场，确保施工现场整洁。
同时，确保施工现场的安全，防止相关设备和材料被损坏。
4. 光伏发电系统安装施工流程在进行光伏发电系统的安装施工时，需要按照一定的流程进行操作。
4.1 组件安装首先进行光伏组件的安装。
根据布局方案，将光伏组件安装在支架上，并确保组件的稳定性和朝向的正确性。
4.2 支架安装在组件安装完成后，进行支架的安装。
光伏发电系统设备安装作业指导书1. 引言本作业指导书旨在提供光伏发电系统设备的安装步骤和相关注意事项，以确保工作的安全性和有效性。
光伏发电系统设备的正确安装对于系统的正常运行至关重要，因此必须按照指导书中的步骤进行操作。
2. 准备工作在开始安装光伏发电系统设备之前，需要完成以下准备工作：•确定安装位置：选择一个适合安装光伏设备的位置，并确保该位置能够充分接受太阳辐射。
•完成工具准备：准备好安装所需的工具和装备，如螺丝刀、电钻、电线、接线盒等。
•确定安全措施：做好安全措施的准备，如佩戴安全帽、手套等。
3. 光伏发电系统设备安装步骤3.1 安装支架1.使用电钻和螺丝刀将支架固定在安装位置上，并确保支架稳固可靠。
2.根据光伏组件的尺寸和重量确定支架的高度和角度。
3.使用水平仪调整支架的水平度，确保支架完全水平。
3.2 安装光伏组件1.将光伏组件放置在支架上，并根据需要调整组件的角度。
2.使用螺丝刀将光伏组件固定在支架上，确保组件稳固可靠。
3.3 连接光伏组件1.使用电线将光伏组件与逆变器连接。
注意：在连接电线之前，确保逆变器已经正确安装并接通电源。
2.将电线穿过接线盒，并根据接线盒的连接指导将电线连接到逆变器中。
3.使用绝缘胶带或螺丝刀固定连接的电线，确保连接牢固可靠。
3.4 连接逆变器1.使用电线将逆变器与电网连接。
注意：在连接电线之前，确保电网是可用的。
2.将电线穿过接线盒，并根据接线盒的连接指导将电线连接到电网中。
3.使用绝缘胶带或螺丝刀固定连接的电线，确保连接牢固可靠。
3.5 安装电表和保险丝1.将电表和保险丝安装在逆变器旁边的适当位置。
2.使用电线将电表和保险丝与逆变器连接，并确保连接牢固可靠。
3.6 完成安装1.检查所有连接和固定是否牢固可靠，并确保没有松动或断裂情况。
2.打开逆变器和电网的电源开关，启动光伏发电系统设备。
3.监测系统的运行情况，确保系统正常工作。
4.完成安装后，及时清理工作现场，并将多余的材料妥善存放。
光伏发电的安装步骤一、前期准备1.1 确定光伏发电系统的容量和位置在安装光伏发电系统之前，需要确定系统的容量和位置。
根据家庭或企业的用电需求，计算出所需的光伏发电系统容量，并选择合适的安装位置。
一般来说，光伏发电系统需要安装在能够接受阳光直射的地方，如屋顶、阳台等。
1.2 确定光伏组件和逆变器品牌型号根据所需容量和预算，选择合适的光伏组件和逆变器品牌型号。
在选择时需要考虑到组件的转换效率、质保期、耐久性等因素。
二、现场勘测与设计2.1 现场勘测在确定了安装位置后，需要进行现场勘测以了解屋顶或阳台的情况。
勘测内容包括：屋面结构、倾角、朝向、阴影情况等。
2.2 设计方案根据现场勘测结果，制定具体的设计方案。
设计方案应包括：组件布局图、电缆布线图、支架结构图等。
三、材料采购与准备3.1 光伏组件及支架根据设计方案，采购合适的光伏组件和支架。
在选择时需要考虑到组件的转换效率、质保期、耐久性等因素。
3.2 逆变器及电缆根据设计方案，采购合适的逆变器和电缆。
在选择时需要考虑到逆变器的效率、品牌、质保期等因素。
四、安装步骤4.1 安装支架将支架按照设计方案进行安装。
支架的安装应注意固定牢固，不能出现晃动或松动现象。
4.2 安装光伏组件将光伏组件按照设计方案进行安装。
在安装过程中需要注意防止损坏组件表面，并确保组件之间留有足够的间隙以便散热。
4.3 连接电缆将光伏组件与逆变器连接起来，同时连接好接地线和直流断路器。
在连接过程中需要注意电缆长度和规格是否符合要求，并确保连接牢固。
4.4 安装逆变器将逆变器按照设计方案进行安装。
在安装过程中需要注意避免阳光直射以及防潮防水。
4.5 接入电网将逆变器输出接入电网。
在接入过程中需要注意符合当地电网接入标准，并由专业人员进行验收和调试。
五、验收与维护5.1 验收在安装完成后，需要由专业人员进行验收和调试。
验收内容包括系统的性能测试、安全性检查等。
5.2 维护光伏发电系统的维护包括定期清洗组件表面、检查电缆连接是否松动、检查逆变器运行状态等。
光伏发电系统安装指南随着全球对能源和环境问题的关注日益增加，光伏发电系统作为一种清洁、可再生的能源解决方案，得到了广泛关注和推广。
本文将为您介绍光伏发电系统的安装指南，并提供一些重要的注意事项。
一、确定位置安装光伏发电系统之前，首先需要确定适合的位置。
一般来说，太阳能电池板需要面向正南方，以获得最大的日照量。
同时，需要确保安装位置无阻碍物遮挡，如大树、建筑物等。
安装位置应具备良好的日照条件，以确保光伏发电系统发挥最佳效果。
二、选购设备光伏发电系统的主要设备包括太阳能电池板、逆变器、电池和支架等。
在选购设备时，要选择质量可靠的产品，并根据自身的能源需求确定合适的功率和规模。
同时，要关注产品的保修期和售后服务，确保能够获得及时有效的技术支持。
三、安装支架安装支架是固定太阳能电池板的重要组成部分。
确保支架稳固牢固、承重能力强，并根据实际情况进行合理的角度调整，以便最大限度地接收太阳辐射。
同时，要确保支架安装的位置合适，不会影响到周围建筑物或其他设备的正常使用。
四、安装太阳能电池板安装太阳能电池板时，需要确保板面平整、无变形和损坏，同时要使用合适的螺丝和固定件进行固定。
为了保证太阳能电池板的安全和稳定运行，最好选择专业人士进行安装工作。
五、连接逆变器逆变器是光伏发电系统中将直流电转换为交流电的关键设备。
在将太阳能电池板与逆变器连接时，需要确保电缆连接牢固可靠，并正确地将正极和负极连接到逆变器的对应接口上。
在连接过程中，要注意避免触电和短路等安全隐患。
六、接入电网七、定期维护安装完成后，光伏发电系统需要进行定期的维护和检查。
定期清洁太阳能电池板，并定期检查系统运行状况，确保各个部件正常运行。
一旦发现问题，及时进行修复和更换。
总之，光伏发电系统作为一种清洁、可再生的能源解决方案，具有巨大的潜力和发展前景。
在安装过程中，需要注意选购合适的设备、确定合适的位置和角度、正确连接各个部件，并定期进行维护和检查。
相信随着技术的不断发展和成熟，光伏发电系统将在未来的能源领域发挥更加重要的作用。
太阳能光伏发电安装方法1.策划与设计在进行太阳能光伏发电系统的安装前，首先要进行的是必要的策划和设计工作。
这一步需要考虑太阳能电池板的数量、尺寸、安装位置及角度等因素，确保系统的效率和日后的可维护性。
同时还需要进行现场勘测，确定系统的电力需求和保障条件。
2.太阳能电池板固定太阳能电池板的固定方式通常有脚手架和屋顶安装两种。
在脚手架安装时需要考虑支架的稳固性，避免因风扰动而导致太阳能电池板的损坏。
对于屋顶安装，需要进行特殊的防水处理，避免日后漏水问题的发生。
3.电力线路连接太阳能光伏电池板产生的电能需要通过逆变器转换为交流电，再通过电力线路与市电网络连接。
在进行电力线路的连接时需要确保线路的安全可靠，特别是对于户外线路需要进行防水、防雷等措施。
4.系统调试太阳能光伏发电系统安装完成后，需要进行系统调试，检查各部分的连接状态和电仪表的显示情况，确保系统的稳定性和可靠性。
同时也需要记录每一个关键参数，为后期的制定维护计划提供参考。
5.运营和维护太阳能光伏发电系统的安装不是一项一劳永逸的工作，随着时间和气候的变化，系统需要定期进行维护和保养。
定期清洗太阳能电池板表面的灰尘和污垢，检查电线路是否处于接触良好状态，加强对系统故障的监测和排查。
在日常运营中也需要进行科学的用电管理，合理利用电能，节约能源的同时保证系统的正常运行。
总结随着环保意识的普及和新能源技术的发展，太阳能光伏发电系统已经成为越来越受欢迎的发电方法。
然而，安装太阳能光伏发电系统需要专业的技术和操作，不可小觑。
希望本文的介绍可以帮助您更好地了解太阳能光伏发电系统安装的步骤和注意事项，为您节约能源和改善环境带来更多的便利和收益。
光伏发电系统设备安装1. 引言光伏发电系统是一种利用光电效应将太阳能转化为电能的技术。
安装光伏发电系统需要进行一系列的设备安装操作，包括太阳能电池板、逆变器、电池储能系统等设备的安装。
本文将介绍光伏发电系统设备的安装步骤和注意事项。
2. 太阳能电池板安装2.1. 定位安装位置太阳能电池板需要安装在能够充分接受阳光直射的位置，通常是屋顶或地面。
在选择安装位置时，需要考虑以下几点：•朝向：太阳能电池板的朝向应选择朝向太阳最直接的方向，通常是朝南。
•倾角：太阳能电池板的倾角应根据所处地区的纬度进行调整，以获得最佳的太阳能接收效果。
2.2. 安装支架在安装太阳能电池板前，需要先安装支架。
支架的安装需要考虑以下几点：•承重能力：支架需要能够承受太阳能电池板的重量，同时还需要考虑风力等外力对支架的影响。
•固定方式：支架可以通过螺栓或焊接等方式固定在屋顶或地面上。
2.3. 安装太阳能电池板安装太阳能电池板时需要进行以下操作：•将太阳能电池板放置在支架上，保证安装位置准确。
•使用螺栓或其他固定方式将太阳能电池板固定在支架上。
•连接电线：将太阳能电池板的正负极与逆变器连接，以将太阳能转化为电能。
3. 逆变器安装3.1. 选择安装位置逆变器负责将太阳能电池板产生的直流电转化为交流电。
选择逆变器安装位置时需要考虑以下几点：•近距离安装：逆变器安装位置应尽量靠近太阳能电池板，减少电线损耗。
•通风散热：逆变器需要散热，安装位置应有足够的通风条件。
3.2. 固定逆变器安装逆变器时需要进行以下操作：•将逆变器固定在墙壁或其他稳定的支撑物上。
•使用螺丝或其他固定装置将逆变器固定在支架上。
3.3. 连接电线将太阳能电池板的电线与逆变器的输入端连接，确保正确连接正负极。
4. 电池储能系统安装电池储能系统用于储存太阳能转化的电能，以便在夜晚或阴天使用。
安装电池储能系统需要进行以下操作：4.1. 选择合适的电池根据实际需求选择合适的电池储能系统，考虑以下几个因素：•储能能力：根据需求选择合适的储能容量。
光伏发电系统安装技术指南一、通则：1.安装太阳能光伏发电系统要求专门的技能和知识，必须由专业资格的工程师来完成。
2.每个组件附带有一个永久连接的接线盒。
3.安装人员应该预先了解安装过程中可能会发生伤害的风险，包括电击等。
4.单个组件在阳光直射下可产生30V以上的直流电压，接触30V 或更高的电压是很危险的。
5.不要在有负载的情况下断开连接线。
6.太阳能电池组件能把光能转换成直流电能。
组件应用于地面、屋顶、车辆或船只等户外环境。
合理设计支撑结构是系统设计者或安装者的责任。
使用以下的段落中推荐的安装孔。
7.不要拆解组件、移动任何铭牌或黏附的部件。
8.不要在组件的上表面刷油漆或其它粘合剂。
9.不要用镜子或透镜聚焦阳光照射到组件上，不要将组件背面直接暴露在太阳光下。
10.组件安装时，应遵守所有地方、地区和国家的相关法规，必要时应先获得建筑许可证。
二、安全防范：1.阳光照射组件正面时，太阳能电池组件产生电能且直流电压可能超过30V。
如果组件串联，总电压等于单个组件电压总和；如果组件并联，总电流等于单个组件电流总和。
2.在运输和安装组件时，使儿童远离组件。
3.在安装过程中用不透明材料完全覆盖组件以防止电流产生。
4.安装或维修光伏系统时，不要穿戴金属戒指、表带、耳环、鼻环、唇环或其它的金属配饰。
5.遵守适用于所有安装部件的安全规则，如电线和电缆、连接器、充电控制器、逆变器、蓄电池等。
6.只使用与太阳能电力系统相匹配的设备、连接器、电线和支架。
在特定系统中，尽可能使用相同类型的组件。
7.在标准测试条件下(100mW/cm2的辐照度，AM1.5光谱,以及25°C(77°F)的环境温度)，组件的电性能参数如Isc，Voc和Pmax 与标称值有±10%的偏差。
8.在普通室外条件下，组件产生的电流和电压与参数表中列出的有所不同。
参数表是在标准测试条件下测得，所以在确定光伏发电系统中其它部件的额定电压、导线容量、保险丝容量、控制器容量等和组件功率输出有关联的参数时，参照标在组件上的短路电流和开路电压的值，并按125%的值设计和安装。
三、机械安装：1.选择位置a)在北半球，组件最好朝南，而在南半球最好朝北。
b)要了解最佳的安装倾斜角的详细信息。
c)组件安装在阳光可以充分照射的位置并确保在任何时间都不被遮挡。
d)不要把组件放置在易产生或聚集可燃气体的地方。
2.选择合适的支架a)必须遵守支架所附的说明书指导和安全守则。
b)不要在组件玻璃的表面钻孔。
c)不要在组件的边框上钻附加的安装孔。
d)标准安装时，使用边框上的安装孔将组件固定在支架上。
在有强风或大雪的地区，使用外侧的安装孔来加强固定。
e)系统设计者负责载荷计算。
f)支架结构必须由耐用、防锈蚀、抗紫外线的材料制成。
3.地面安装a)选择合适的安装高度，防止冬天下雪时组件下部长时间被积雪覆盖。
b)确保组件的最低部分足够高，以免被植物遮挡或被风吹来的沙石损坏。
4.屋顶安装a)组件安装在屋顶或建筑物上时，要确保它被安全地固定并且不会因为强风或大雪而破坏。
b)组件背面要确保通风顺畅以便组件的冷却(组件和安装表面的最小间隔为10cm)。
c)在屋顶安装组件时，要保证屋顶结构合适。
此外，安装固定组件时所需要穿透的屋顶必须适当密封，以防屋漏。
d)在一些情况下，可能需要使用特殊支架。
e)在屋顶安装太阳能组件可能会影响房屋的防火性。
f)刮大风时不要在屋顶或建筑物上安装组件，以防意外。
5.支柱安装a)在支柱上安装组件时，选择能承受当地预期风力的支柱和组件安装结构。
6.机械安装通则a)安装组件时必须使用组件边框上预制的安装孔。
b)标准情况下，使用组件边框上内侧的4个对称安装孔来安装组件。
c)如果当地有强风或大雪，同时使用外侧的4个对称的安装孔。
d)不要利用组件的接线盒或电线头来移动组件。
e)不要站在或踩在组件上。
f)不要使组件掉落或让物体落在组件上。
g)为了避免组件玻璃破碎，不要在组件上放置重物。
h)不可重摔组件。
i)不正确的运输或安装可能会损坏组件。
四、电气安装：1.并网电气系统关于连接可再生能源系统到公共电网的政策，各地区有所不同。
设计本系统时请向资深的系统设计工程师咨询相关信息。
通常情况下，安装本系统需要得到公共事业部门的认可、验收及正式批准。
2.接地a)组件支架必须正确接地。
使用推荐的连接端子并将接地电缆良好地连接，固定到组件框架上。
b)使用经过电镀处理的支撑框架，以保证电路导通良好。
c)推荐使用接地线配件（接线鼻）连接接地电缆。
（接线鼻供应商为Cat.No.GBL4-DBT)。
d)首先将接地电缆头剥线约16mm长，剥线过程中注意不要损伤金属线芯并将剥过线的接地电缆线头插入接线鼻的插口内，将紧定螺钉拧紧，接下来，如下所示使用M3或M5不锈钢螺钉和连接件将推荐的ILSCO接线鼻组装到铝制边框上。
注：有两种不同尺寸的接地孔，较小的正逐步停产。
除此已外，接地的安装是相同的（除了M3螺钉，附加的平垫圈直接安装在M3螺钉头下部）。
星形垫圈直接固定在接线鼻下部，通过刺穿铝制边框的氧化膜使电路导通。
接下来是一个平垫圈，然后是一个弹簧垫圈，最后是一个螺母，从而保证整个组件的接地可靠，如图所示。
M3或M5螺钉推荐拧紧的力矩矩是0.8N.m或1.5N.m。
3.电气安装通则a)在同一个光伏发电系统上尽量使用相同配置的组件。
组件的最大数量(N)=Vmax系统/[Voc(at STC)].b)几个组件串联，然后并联形成光伏阵列，这特别适用于电压较高的情况下。
如果组件串联，总电压等于各个组件电压的总和。
c)需要使用高电流的情况下，可以将几个光伏组件并联，总电流等于各个组件电流的总和。
d)组件可提供预制连接器，用于系统的电气连接。
电缆线尺寸、类型和温度等参数的选择请参考相关的规程。
e)所选电缆的横截面积和连接器容量必须满足最大系统短路电流(用于单个组件的电缆线横截面积推荐为4mm2，连接器的额定电流大于10A)，否则电缆线和连接器会因为大电流而过热。
请注意电缆温度的上限是≥85℃，连接器温度的上限是≥105℃。
f)安装组件时带有接线盒的一端朝上，并且尽量避免被雨水淋到。
五、调试和维护：1.阻塞二极管和旁路二极管a)阻塞二极管能够在组件没有电流生成时阻止电流从蓄电池流向组件。
如果没有使用充电控制器，则推荐使用阻塞二极管。
关于充电控制器请咨询专业经销商。
b)在由两个以上组件串联的系统中，当组件的一部分被遮挡而其它部分暴露在阳光下时，过高的反向电流会流经局部或完全被遮挡的电池，导致电池过热甚至会损坏组件。
在组件中使用旁路二极管可以保护组件不受这种过高的反向电流影响。
所有额定功率大于55瓦的组件都已在接线盒中集成了旁路二极管。
二极管不容易坏，而且更换容易。
c)在调试或维修太阳能系统时要保护自己免遭电击。
2.测试，调试和故障排除a)使用前测试系统的所有电气和电子部件并遵守随部件和设备提供的说明指导书。
3.串联组件连接到系统前的测试：a)使用数字万用表(推荐fluke170系列)检查串联组件的开路电压。
测量值应等于单个组件开路电压的总和。
您将在所用类型组件的技术说明书中找到额定电压。
如果测量值比预期值低很多，请按照“电压过低故障排除”中的说明进行处理。
b)检查每个串联电路的短路电流。
可以通过将数字万用表(推荐使用Fluke170系列)连接到串联组件的两端直接测量，或使用PV灯等负载进行粗测。
注意，电流表的额定刻度或负载的额定电流应该大于串联组件额定短路电流的1.25倍。
您可在所用型号组件的技术说明书中找到额定电流。
测量值会随着气候条件，时刻和组件的遮光情况发生显著变化。
4.低电压故障排除a)鉴别正常的低电压和故障低电压。
这里提到的正常低电压是指组件开路电压的降低，它是由太阳能电池温度升高或辐照度降低造成的。
故障低电压通常是由于终端连接不正确或旁路二极管损坏引起的。
b)首先，检查所有的电线连接，确保没有开路，连接良好。
c)检查每个组件的开路电压。
d)用一块不透明的材料完全覆盖组件。
e)断开组件两端的导线。
f)取掉组件上的不透明材料，检查并测量终端的开路电压。
g)如果测量的电压只是额定值的一半，说明旁路二极管已坏，参考‘测试和更换旁路二极管’。
h)在辐照度不是很低的情况下，如果终端的电压与额定值相差5%以上，说明组件连接不好。
5.维护a)必要时，清洁组件的玻璃表面。
要用软海绵或者是抹布沾水清洁。
可使用温和的，不加研磨剂的清洗剂去除顽垢。
b)每6个月定期进行机械和电气检查，确保组件接头清洁及连接可靠。
c)如有任何疑问，请具有资质的人员进行检查。
d)注意，遵守系统使用的所有部件，如支架、充电整流器、逆变器、电池等的维护说明。
