光伏系统快速安装指导书(水泥屋顶)

目录1、总体方案概述 (3)1.1项目总体布局 (3)1.2设计依据 (3)1.3总体技术方案框图 (4)1.4系统组成 (5)1.5太阳能电池阵列设计 (5)1.5.1、太阳能光伏组件选型 (5)1.5.2、光伏阵列表面倾斜度设计 (6)1.5.3、太阳能光伏组件串并联方案 (6)1.5.4、太阳能光伏阵列的布置 (7)1.6防雷汇流箱配置 (7)1.7直流配电柜设计 (8)1.8并网逆变器的选择 (9)1.8.1逆变器设计特点： (10)1.8.2逆变器参数 (10)1.9交流并网配电设计 (11)1.10环境监测仪 (11)1.11数据采集、系统远程监控 (11)1.12系统防雷接地设置 (11)2、初步工程设计 (11)2.1 土建设计 (11)2.1.1、方阵支架基础设计 (11)2.1.2、光伏电站配电室设计 (12)3、年发电量估算 (12)3.1 光伏发电系统效率 (12)3.2年发电量计算 (13)4、环境影响评价 (14)5、电气主接线 (15)5.1、电气一次 (15)5.1.1、接入电力系统方式 (15)5.1.2、5MW并网光伏发电系统原理示意图 (16)5.1.2电气主接线 (16)5.1.3主要电气设备选择 (17)5.1.4 方案分析 (19)1、总体方案概述1.1项目总体布局本项目将在江苏省常州市高新区的出口加工区1~25号楼既有建筑物屋顶安装多晶硅太阳能电池组件，建设BAPV方式的低压侧并网光伏发电系统，系统总装机容量约为5.64MWp。

有阳光时，太阳能电池将阳光转换成直流电，通过逆变器变成220/380V交流电，通过系统升压T接入10kV中压电网线路。

各建筑物屋顶安装的组件数及容量列于下表1.1出于项目经济性及技术可靠性方面的考虑，采用固定式太阳能电池方阵（方阵倾角27º），暂不考虑采用跟踪系统。

5.64MWp光伏电站共安装24000 块235Wp太阳能电池组件，150台防雷汇流箱，台直流配电柜，50台100kW并网逆变器，5 台交流配电柜，5 台S9-1250/35 变压器和 1 套综合监控系统。

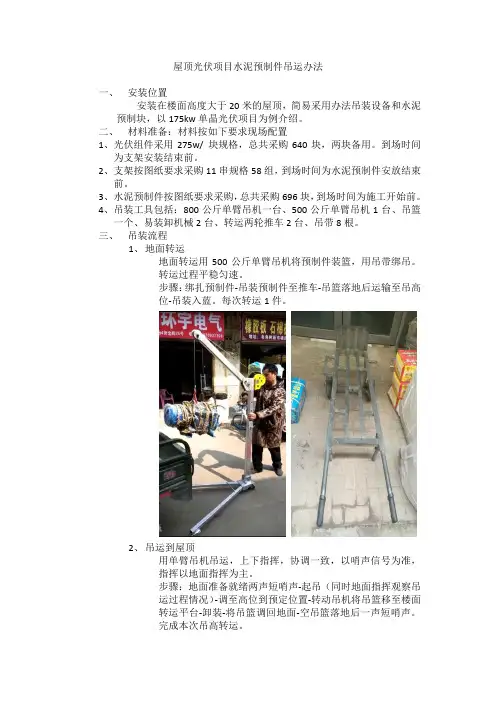

屋顶光伏项目水泥预制件吊运办法一、安装位置安装在楼面高度大于20米的屋顶，简易采用办法吊装设备和水泥预制块，以175kw单晶光伏项目为例介绍。

二、材料准备：材料按如下要求现场配置1、光伏组件采用275w/ 块规格，总共采购640块，两块备用。

到场时间为支架安装结束前。

2、支架按图纸要求采购11串规格58组，到场时间为水泥预制件安放结束前。

3、水泥预制件按图纸要求采购，总共采购696块，到场时间为施工开始前。

4、吊装工具包括：800公斤单臂吊机一台、500公斤单臂吊机1台、吊篮一个、易装卸机械2台、转运两轮推车2台、吊带8根。

三、吊装流程1、地面转运地面转运用500公斤单臂吊机将预制件装篮，用吊带绑吊。

转运过程平稳匀速。

步骤：绑扎预制件-吊装预制件至推车-吊篮落地后运输至吊高位-吊装入蓝。

每次转运1件。

2、吊运到屋顶用单臂吊机吊运，上下指挥，协调一致，以哨声信号为准，指挥以地面指挥为主。

步骤：地面准备就绪两声短哨声-起吊（同时地面指挥观察吊运过程情况）-调至高位到预定位置-转动吊机将吊篮移至楼面转运平台-卸装-将吊篮调回地面-空吊篮落地后一声短哨声。

完成本次吊高转运。

吊运过程专人负责机械，配一人配合。

注意吊机配重压块压上后才能使用吊机。

3、屋顶转运就位转运吊装就位按地面相同办法，按划线布点位置就位。

步骤：吊篮稳定到达屋顶转运平台后-用易装卸机械吊预制件至转运车-转运至已划线布点预制件摆放点-用易装卸机械吊预制件出篮入位。

完成屋面转运。

四、安全注意事项1、施工前检查设备、工具完好无损伤，运行良好。

2、上下指挥配合以哨声为准，一声短声：为当前操作终止；两声短声：为下方准备结束可以起吊；一声长声为紧急终止。

3、吊装设备专人管理、专人操作。

4、吊机吊运范围下方在起吊过程中严禁站人。

5、严禁工作场地嬉闹。

6、严禁在工作场所赤脚、穿拖鞋、光膀子等。

7、每天上下午开工前开会布置任务和重申安全注意事项。

8、每天上下午上下班前检查设备、工具和安全措施。

光伏电站快速安装指导书
注意事项:安装前请确定电站周围无遮挡,安装角度符合要求,所有紧固件请务必锁紧,否则会有进水风险,因此造成的系统发电量低与系统故障不予保修!
1.系统放线：请根据系统图纸要求,放线定位。

2.基础预制：水泥墩基础为系统配重，预制时确保基础尺寸符合图纸要求。

3.支架安装：请确保支架安装牢固可靠，所有紧固件锁紧无松动，支架倾角符合要求。

4.组件安装：组件搬运轻拿轻放，禁止踩踏组件；请确保组件安装在一个平面，边、中压块锁紧无松动。

5.防雷接地：请确保系统防雷可靠，焊接处喷涂防锈漆。

6：交直流线缆敷设：正负极接头正确，电气连接可靠；线缆需套管，走线横平竖直，线缆无明显裸露。

7:电气设备安装：逆变器与配电箱安装牢固可靠，箱内无遗留物，接地可靠。

电网侧
8：系统调试：系统交直流电压正常，接地电阻符合要求。

9：电表安装：供电公司负责电表安装，光伏侧接入电表进线端，电网侧接入电表出线端。

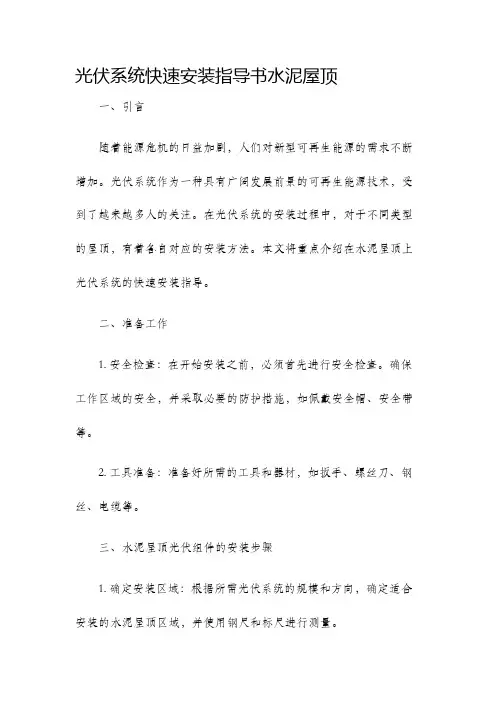

光伏系统快速安装指导书水泥屋顶一、引言随着能源危机的日益加剧，人们对新型可再生能源的需求不断增加。

光伏系统作为一种具有广阔发展前景的可再生能源技术，受到了越来越多人的关注。

在光伏系统的安装过程中，对于不同类型的屋顶，有着各自对应的安装方法。

本文将重点介绍在水泥屋顶上光伏系统的快速安装指导。

二、准备工作1. 安全检查：在开始安装之前，必须首先进行安全检查。

确保工作区域的安全，并采取必要的防护措施，如佩戴安全帽、安全带等。

2. 工具准备：准备好所需的工具和器材，如扳手、螺丝刀、钢丝、电缆等。

三、水泥屋顶光伏组件的安装步骤1. 确定安装区域：根据所需光伏系统的规模和方向，确定适合安装的水泥屋顶区域，并使用钢尺和标尺进行测量。

2. 安装支架：根据测量结果，在屋顶上进行标记，并使用螺丝刀将光伏支架固定在水泥屋顶上。

确保支架的水平度和稳定性。

3. 安装组件：将光伏组件安装在支架上，并使用螺丝将其固定。

确保组件与支架的连接处紧密，并防止松动。

4. 连接电缆：将光伏组件的输出电缆与逆变器连接。

在连接之前，确保断开逆变器的电源，并根据电缆的颜色进行正确的连接。

5. 系统测试：在完成安装后，进行系统测试以确保光伏系统正常工作。

检查电流、电压和功率等参数，确保一切正常。

四、常见问题及解决办法1. 支架固定不牢：如果在安装过程中发现支架固定不牢，可能是螺丝没有拧紧或者支架材质不牢固导致的。

解决办法是重新拧紧螺丝，或更换更牢固的支架材料。

2. 电缆连接错误：如果连接电缆时出现错误，可能会导致光伏系统无法正常工作。

解决办法是仔细阅读电缆连接图，并根据颜色进行正确的连接。

3. 光伏组件损坏：在安装过程中，光伏组件可能会受到撞击或其他外力损坏。

解决办法是在安装之前，仔细检查组件的完整性，并采取必要的保护措施。

五、安全注意事项1. 在屋顶上工作时，务必注意安全。

佩戴安全帽、安全带，并确保工作区域没有滑倒的危险。

2. 在安装过程中，电缆和电源必须断开，以防止触电事故的发生。

国电宁夏平罗光伏电站Ⅰ期10MWp工程光伏发电系统设备安装作业指导书编制：审核：批准：中环光伏系统有限公司宁夏平罗项目部2010年3月20日目录１. 工程概况２. 编制依据３. 工程量４. 参加作业人员的资格和要求５. 作业所需的工器具６. 作业前应做的准备工作７. 作业程序、操作方法及质量要求８. 质保措施９. 安全措施及文明施工要求1 工程概况国电宁夏平罗光伏电站Ⅰ期10MWp工程是由中环光伏系统有限公司设计.主要的运行流程是：光伏板→汇流箱→逆变器→升压变压器→35KV开关柜→上网发电.本工程施工由江苏华能公司电气工地负责施工.2 编制依据2.1中环光伏系统有限公司设计施工图2.2《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）2.3《电力建设火电工程施工工艺实施细则》（DJ-GY-19）2.4《电力建设安全工作规程》（DL5009.1-2002）2.5《电气装置安装工程质量检验及评定规程》（DL/T 5161.1～5161.17-2002）3 工作量其中35KV高压柜8面,升压变压器10台,逆变器19台、厂用电变压器1台,低压柜4面.4 参加作业人员的资格和要求4.1凡参加作业人员必须经三级安全教育,并经考试合格.4.2熟悉光伏发电系统设备安装的工艺要求、验收规范及质量标准.4.3施工人员应熟知本作业指导书,必须参加技术交底活动,并做好记录5 作业所需的工器具千斤顶 2个套筒扳手 1套手拉葫芦 2T 2个力矩扳手 1套电焊机 1台水平仪 1台手枪电钻 1台线坠 1个磨光机 2台卷尺1把水平尺1把电锤 1台手锤1把盘尺 1盘6 作业前应做的准备工作6.1组织施工人员学习图纸及验收规范,学习本作业指导书,并进行技术交底.6.2准备好施工所用的工器具.7 作业程序、操作方法及质量要求7.1 盘基础制作及安装.7.1.1．按照施工图纸及实际到货的盘柜下料,下料尺寸的确定应考虑：盘柜尺寸、盘间隙适量余度、边盘尺寸.7.1.2．槽钢的选用应符合设计.下料前将所有槽钢平直校正,将所下槽钢按实际尺寸进行焊接,并打磨平整,达到要求,焊接应符合焊接标准.7.1.3．将做好的基础运到现场,根据最后要求的标高,结合盘柜位置图,检查预埋件间距应不大于开关柜宽度.而后进行基础槽钢的安装,同一场所同一平面的基础槽钢安装后其水平误差和垂直误差不能超过1mm/m, 全长不能超过3mm；位置误差及不平行度全厂不能超过3mm.7.1.4．用水平仪找出槽钢的最高点,盘基础标高与土建零米面标高一平,从一头将基础垫至要求的标高后,逐步找出其它点,将其点焊于事先所下的预埋件上.7.1.5．点焊后,对照图纸核实尺寸,确认无误后,将全部焊点满焊,焊缝长度不小于30-40mm.焊接要求符合焊接规范.7.1.6．将所有已安装的基础刷一遍底漆,做防腐处理.7.1.7．基础应有明显接地点（在每段盘的两侧不少于两处）,基础间接地线应刷黑色调和漆.7.1.8．基础型钢施工完毕后,安装电缆保护管,并保证上盘前基础内抹平.7.2 开箱检查7.2.1检查生产厂家成套提供的合格证、产品使用说明书、设备试验数据、图纸以及产品的备品备件、专用工器具等应完整齐全.7.2.2设备元件的型号,规格是否符合设计.7.2.3设备缺件的型号、数量.7.2.4设备缺陷的情况和原因.7.2.5检查设备的完整性,盘面油漆的完整,板金结构无变形,外形几何尺寸符合设计.7.3、盘柜安装：7.3.1将所有盘依据图纸显示的设备位置运至基础上,并将盘紧密排列.7.3.2依据图纸将第一块盘进行找正,使用线坠、钢板尺、撬棍、千斤顶及手拉葫芦等工具找正后,确认无误将第一块盘内四角点焊在基础上.7.3.3然后将整列盘找正,保证盘间间隙在2mm以内,盘面符合下列要求：开关柜成列安装时,允许最大偏差如下：垂直度≯1.5mm/m水平度：相邻两盘顶部≯2mm；成排列盘顶部≯5mm不平度：相邻两盘顶部≯1mm；成排列盘顶部≯5mm柜间缝隙≯2mm且均匀.仔细核查确认无误后,将盘与基础焊牢.7.3.4对于有母线桥的,先找正一列,再将母线桥对侧的盘放置安装位置,将母线桥安装后找正,其余盘以此盘为基准找正.盘整体几何尺寸应满足共箱母线尺寸,必须控制误差,以保证共箱母线的安装.7.3.5将所有焊点补漆（底漆）或银粉.7.3.6焊接要求符合焊接规范.7.4、母线连接7.4.1连接方式及要求须按照厂家提供的数据方式连接.一般情况柜体的并列安装应与主母线的安装交替进行,这样可以避免柜体安装后安装母线困难.7.4.2母线与母线,母线与电器设备端子的螺栓搭接面的安装,应符合下列要求：7.4.2.1母线接触面加工后必须保持清洁,并涂以电力复合脂.7.4.2.2母线平置时,贯穿螺栓应由下往上穿,其余情况下,螺母应置于维护侧,螺栓露出螺母2－3扣为宜.7.4.2.3贯穿螺栓连接的母线两外侧均应有平垫圈,相邻螺栓垫圈间应有3mm以上的净距,螺母侧应装有弹簧垫圈或锁紧螺母.7.4.2.4螺栓受力应均匀,不应使电器的接线端子受额外应力.7.4.2.5母线的接触面应连接紧密,连接螺栓应用力矩扳手紧固,其紧固力矩值应符合下表规定7.5、开关安装检修与调整7.5.1安装7.5.1.1导电部分用钢刷刷出金属光泽后用干布擦净涂上电力复合脂.7.5.1.2带失压脱扣器的断路器需放松脱扣器的自锁螺母.7.5.1.3将机构箱侧面的接地孔锉出金属光泽并涂以电力复合脂再接地线,如果断路器系安装在有接地点的小车或钢架上就不必单独接地.7.5.1.4用手动使断路器分合闸.检查"储能","合闸"、"分闸"指示是否正确.7.5.2调整7.5.2.1根据说明书进行调整,应根据说明书所列"五防功能"逐一核查是否满足,检查必须细致.7.5.3配合电试进行检验,主要有绝缘、同期、分合闸时间.7.6、带电试运行前的准备7.6.1运行前无需对断路器进行任何调整,仅须检查各部位螺钉有无松动现象,若有则紧固.7.6.2断路器各转动部位涂以润滑油.7.6.3绝缘件表面擦拭干净.7.6.4给断路器通电进行试操作,无异常现象时即可投入运行.7.7、带电试运行.8 质保措施8.1．由有经验的施工人员进行施工.8.2．正确使用各种测量仪器及工具.8.3．严禁上道工序未完而进行下道工序.8.4．加强过程控制,严格执行验收制度.8.5、爱护配电室内所有物品及所有电气设备.8.6、对土建成品严禁进行损坏.9 安全措施及文明施工要求9.1、防触电措施.9.1.1．配电室内严禁私拉乱接电源.9.1.2．施工用电必须明确电压等级,正确接引电源并有专人监护,每次工作完时临时电源必须停电.严禁临时工接引及拆除施工电源.9.1.3．接引电源时防止相间短路,接引电源前须用验电笔验电,停电后须对被停电设备验电.9.1.4．使用电焊时,包好接头,包好线芯裸露部分.穿绝缘鞋、戴绝缘手套.9.1.5．使用电动工具时,正确接引电源,必须装设漏电保护装置,电源须从就近电源箱取得,不准从就近灯线及其他线路上取.9.1.6．施工人员严禁乱动配电室内电气设备,对所有电气设备均按有电对待.9.1.7．配电盘带电后,工作时必须明确哪个间隔带电,哪个间隔不带电,防止误闯带电间隔.进入带电场所工作时必须办理工作票.施工中要有专人监护,要挂好标志牌.9.2、防人体伤害措施9.2.1．施工人员在施工过程中所使用的工器具必须经检验合格后方可使用；施工人员须正确使用劳保用品.9.2.2．使用电动工具时,严格按其操作规程进行操作.使用电动工具时戴好防护用品.9.2.3．使用无齿锯时,人体须站在其左侧,并戴好防护眼镜,当砂轮锯片有效半径磨损到原半径的1/3时必须更换.9.2.4．使用无齿锯、砂轮锯时,严禁用力过猛,防止锯片碎裂伤人.无齿锯、磨光机更换新锯片时,必须先停电(且要有专人监护),再进行换片操作,确定操作完毕后再送电.9.2.5．使用电锤时衣服、袖口须扎紧,操作人员把牢电锤把手,防止电锤反转伤人.9.2.6．使用磨光机、无齿锯时戴好防护镜,切割方向严禁站人,防止铁屑伤人.9.2.7．使用电钻时,严禁戴手套,衣服、袖口须扎紧.9.2.8．使用台钻时,严禁戴手套,衣服袖口须扎紧,钻具、工件均须牢固固定,严禁直接用手扶持被钻工件,钻头转动时,严禁直接用手清除铁屑或用手接触转动部分.9.2.9．使用链条葫芦前,须检查各部分是否完好,起重链条严禁打扭,严禁拆成单股使用,严禁超负荷使用.当吊钩、链轮、倒卡等有变形时,以及链条直径磨损量达15%时严禁使用.吊起的重物如需在空中停留较长时间时,应将手拉链拴在起重链上,并在重物上加设保险绳.9.2.10．运输型钢、母线时,须将其固定牢固,严禁其掉落伤人,搬运型钢、母线时,口号致,听从专人指挥.安装母线时,注意力须集中,口号一致,防止被母线刮伤、砸伤.9.2.11．运盘（箱）时须用大绳绑扎牢固,防止运输过程中倾倒.使用小车及滚杠时,听从专人指挥,口号一致,严禁乱推乱撞以免身体及设备受到意外伤害；运输过程中,须有防止盘倾倒措施.9.2.12．使用吊车吊盘柜时,施工人员严禁在吊车作业半径内行走,严禁在起重臂及吊物下停留.盘柜被吊到一定位置使用人力向室内拽时,须有足够的人力,并有专人指挥,口号一.防止挤伤手和脚,防止被吊物反拽坠落受伤.9.2.13．开箱时,使用的工具严禁用力过猛以免伤到自己及他人.拆下的木板等杂物及时清理干净.以免扎脚及刮伤身体.9.2.14．稳盘时,须采取防倾倒措施,口号一致,听从指挥,严防挤伤,砸伤.使用撬棍时,支点须牢固,高处作业时,严禁双手施压,使用手锤时,严禁戴手套,挥动方向严禁对着人体.9.2.15．安装母线桥时防止被母线桥挤伤、碰伤手脚及身体其它部位,母线桥须放置平稳,防止母线桥掉落砸伤人体,工器具须放置在平稳的地方,严禁随意掉落.9.2.16．大锤,手锤等甩打性工具的把柄须用坚韧的木料制成,锤头须用金属背楔加以固定.打锤时,握锤的手严禁戴手套,挥动方向严禁对着别人.9.2.17．使用电工刀、扳手等工具时,须戴好劳保用品,用力不要过猛,防止被划伤、刮伤、磕伤.9.2.18．配电室内孔洞须封盖好,防止施工人员在配电室内走动时掉入孔洞内摔伤.9.2.19．施工人员在进入施工现场时,严禁在卷扬机的施工区域内行走.9.3、防火、防烧伤、烫伤防范措施9.3.1．使用电火焊时,正确佩戴劳保用品,防止被氧化物烫伤、火焰烧伤.9.3.2．母线如需搪锡时,必须戴手套、眼镜,并慢慢放入防止被溅出物灼伤.9.3.3．使用氧乙炔时,戴手套、眼镜,氧乙炔瓶距离必须保证5米,距离明火大于10米.9.3.4．使用火焊时,须清除施工场所周围所有可燃、易燃物,并备有灭火器,设专人监护. 9.4、高处坠落、坠物防范措施9.4.1．高空作业扎好安全带,搭设的脚手架必须宽敞、稳固,并经检查验收合格后方可使用,搭设的跳板必须牢固,人在上面行走时要慢行,小心谨慎,周围加装护栏.9.4.2．施工工具、材料须采取好防坠落措施,上下传递物品时,须使用传递绳,严禁上抛下掷.9.4.3．施工人员进入施工现场,须清楚了解周围境,上方是否有人施工或易坠落的物体,防止被坠物伤害身体.9.5、成品保护9.5.1．开箱时,使用的工具不要用力过猛以免损坏设备.9.5.2．使用千斤顶、手拉葫芦时,千斤顶、手拉葫芦与盘柜接触面必须做好保护；并且正确选择稳固支撑点,严禁违章作业.9.5.3．开关调试时防止损坏操作机构.对已完成的设备须采取保护措施.9.5.4．检查盘内设备时严禁损坏盘内设备.9.5.5．配电室内严禁乱涂乱画.9.6、文明施工措施：9.6.1．进入现场正规佩戴安全帽,衣着整齐.9.6.2．严禁酒后作业,严禁精神状态不佳作业.9.6.3．施工人员在配电室内要遵守劳动纪律,爱护室内所有物品,服从领工指挥.9.6.4．室内物品摆放整齐,标志齐全,明确标明配电室内各部位名称.9.6.5．施工人员在施工过程中及时清理现场,做到工完、料净、场地清.施工技术、安全、质量交底记录表年月日。

太阳能光伏发电系统屋顶安装手册支架安装系统可简单、安全地在您的屋顶上安装太阳能电池板。

PV装配支架及瓦质屋顶配置体系，可在很多普通瓦质甚至混凝土质的屋顶上安装太阳能板架。

此手册向你阐明屋顶配置体系的正确安装方法及屋顶构架的相关信息。

同时, 我们还可以告诉您如何在屋顶上安装一些坚固的倾斜配件。

此手册分为九个部分，分别向您提供最新、最实用的安装信息及技术。

这样既可安全有效的完成工作，又可以降低劳动力成本。

此手册分为以下几个部分：●PV安装系统的组成部分●屋顶构架的主要信息●如何安装屋椽●如何使用底座配件安装太阳能板●如何使用快速支撑杆在新建房屋屋顶进行安装●支持沟槽的太阳能板配件●瓦质屋顶安装体系●安全说明推荐工具安装部件屋顶结构任何型号的太阳能板都能有序得安装到屋顶上。

也就是说，他们必须安全得嵌入到屋顶的结构上，譬如托板或托梁。

结构配件可以防止暴风、地震、大雪带来的灾害，还可以阻止其渗进屋顶，给该体系提供一个倾斜灵活的连接件。

PV安装体系的特别设计专用于机械工程并通过了工业负载测试。

在每平方英尺可承载50镑的情况下，安装体系通过了升降负载的检测。

我们所独有的突出支撑条设计，可使您在使用相关的轻铝测量计下也可完成最小倾斜角度的支撑。

安装体系是使用“从上至下”的配置方法。

这个独特的创新可使安装者把螺栓准确得插入到椽上。

此项产品发明之前，所有的太阳能板几乎都是从其板架尾部拧到屋椽上的。

所有的太阳能板夹钳装置都是太阳能板专用的，并且为每一个太阳能板的生产商所检验。

接下来的部分，我们会告诉你大多数屋顶安装条件的有用信息。

现在我们假定安装人员有屋顶构造的基本知识并了解使用何种相关工具。

但是，我们的方法可以使用大大减少劳动力和时间。

我们非常感激您选择我们的安装系统，我们也希望这个安装向导可以帮你迅速、有效的积累经验。

安全性：安装人员应该使用标准的梯子进行安装作业，并且是在屋顶干燥的情况下。

切忌在大风天进行安装。

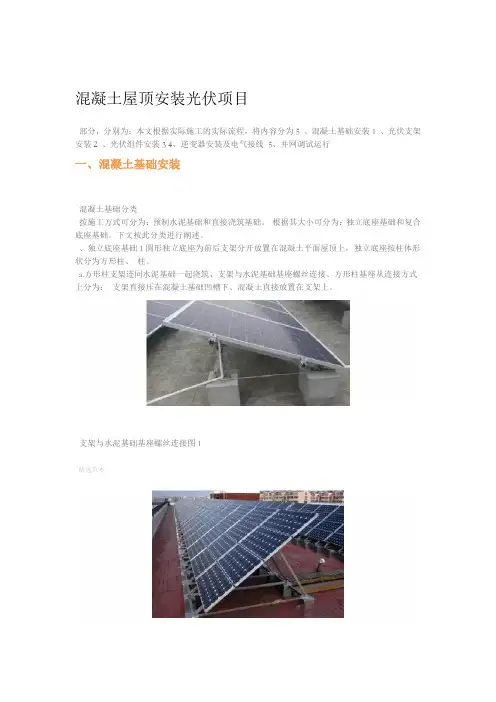

.混凝土屋顶安装光伏项目部分，分别为：本文根据实际施工的实际流程，将内容分为5、混凝土基础安装1、光伏支架安装2、光伏组件安装34、逆变器安装及电气接线5、并网调试运行一、混凝土基础安装混凝土基础分类按施工方式可分为：预制水泥基础和直接浇筑基础。

根据其大小可分为：独立底座基础和复合底座基础。

下文按此分类进行阐述。

、独立底座基础1圆形独立底座为前后支架分开放置在混凝土平面屋顶上，独立底座按柱体形状分为方形柱、柱。

a.方形柱支架连同水泥基础一起浇筑、支架与水泥基础基座螺丝连接、方形柱基座从连接方式上分为：支架直接压在混凝土基础凹槽下、混凝土直接放置在支架上。

支架与水泥基础基座螺丝连接图1精选范本.支架连同水泥基础一起浇筑图2图支架直接压在混凝土基础凹槽下3精选范本.4 混凝土直接放置在支架上图圆形柱b.支架连同水泥基础一起浇圆形柱基座从连接方式上分为：支架与混凝土基础基座螺丝连接、筑。

图支架与水泥基础基座螺丝固定连接5精选范本.6 支架连同水泥基础一起浇筑图、复合底座基础2其与支架复合底座基础也称条形基础，将前后支架连接为一体，具有更好的抵抗载荷能力。

的连接方式可分为：支架与混凝土基础基座螺丝连接和支架连同水泥基础一起浇筑。

图支架与混凝土基础基座螺丝连接7精选范本.图8：支架连同水泥基础一起浇筑二、光伏支架的安装支架安装的施工流程精选范本.1、施工准备）施工范围确认1根据设计图纸确定施工范围，项目经理及施工人员到现场进行施工范围确认。

2）技术准备①项目部技术负责人会同设计部门核对施工图纸，并对施工作业人员进行安装施工技术交充分了解设计文件和施工图纸的主要设计意图，明确工程所会审图纸，底。

项目部要熟悉、采用的设备和材料，明确图纸所提出的施工要求，以便及早采取措施，确保施工顺利进行。

精选范本.技术规范、如施工合同，施工及验收规范、②施工项目部应熟悉与工程有关的其他技术资料，质量检验评定等强制性文件条文。

水泥屋顶光伏组件安装步骤在如今提倡绿色能源的时代，光伏发电作为一种清洁、可再生的能源方式，受到了广泛的关注和应用。

而光伏组件的安装是光伏发电系统中至关重要的一步。

本文将为您介绍在水泥屋顶上安装光伏组件的步骤和注意事项。

在进行光伏组件安装之前，我们需要做好充分的准备工作。

首先要确保水泥屋顶的结构稳定，能够承受光伏组件的重量。

其次，需要清理屋顶表面，确保没有杂物和灰尘，以免影响光伏组件的安装和发电效率。

另外，还需要准备好所需的工具和材料，如螺丝刀、螺丝、支架等。

第二步是安装支架。

将支架固定在水泥屋顶上，可以使用螺丝将支架固定在屋顶上。

安装支架时要注意支架的坚固性和水平度，以确保光伏组件的稳定性和安全性。

第三步是安装光伏组件。

在安装光伏组件之前，需要先将组件的接线盒和支架进行连接。

然后，将光伏组件放置在支架上，使用螺丝固定。

在安装过程中，要注意组件之间的间距，以免影响光伏组件的发电效率。

第四步是进行光伏组件的布线和接线工作。

将光伏组件之间进行串联或并联，然后将组件的输出线与逆变器进行连接。

在进行接线工作时，要注意线缆的规格和质量，以确保电能的传输效率和安全性。

最后一步是进行系统的调试和验收。

在安装完成后，需要对光伏发电系统进行调试和验收，确保系统的正常运行和发电效果。

可以通过监控系统来实时监测光伏组件的发电情况，以及系统的运行状态。

总结一下，水泥屋顶上安装光伏组件的步骤包括准备工作、安装支架、安装光伏组件、布线和接线以及系统的调试和验收。

在安装过程中，要注意安全性、稳定性和发电效率，以确保光伏发电系统的正常运行和发电效果。

希望本文能够对您了解水泥屋顶光伏组件的安装步骤有所帮助。

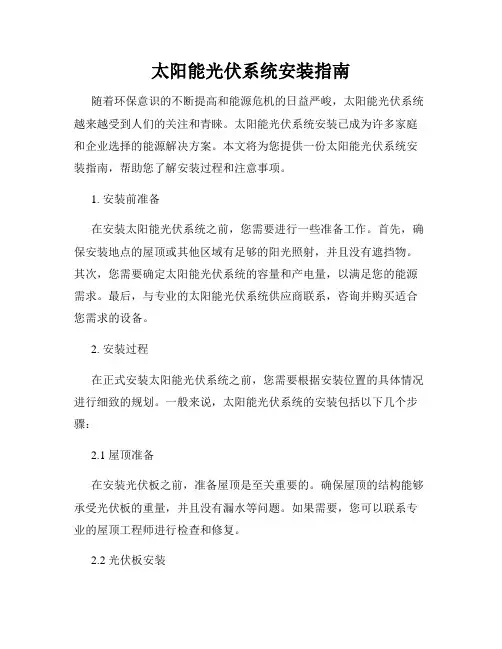

太阳能光伏系统安装指南随着环保意识的不断提高和能源危机的日益严峻，太阳能光伏系统越来越受到人们的关注和青睐。

太阳能光伏系统安装已成为许多家庭和企业选择的能源解决方案。

本文将为您提供一份太阳能光伏系统安装指南，帮助您了解安装过程和注意事项。

1. 安装前准备在安装太阳能光伏系统之前，您需要进行一些准备工作。

首先，确保安装地点的屋顶或其他区域有足够的阳光照射，并且没有遮挡物。

其次，您需要确定太阳能光伏系统的容量和产电量，以满足您的能源需求。

最后，与专业的太阳能光伏系统供应商联系，咨询并购买适合您需求的设备。

2. 安装过程在正式安装太阳能光伏系统之前，您需要根据安装位置的具体情况进行细致的规划。

一般来说，太阳能光伏系统的安装包括以下几个步骤：2.1 屋顶准备在安装光伏板之前，准备屋顶是至关重要的。

确保屋顶的结构能够承受光伏板的重量，并且没有漏水等问题。

如果需要，您可以联系专业的屋顶工程师进行检查和修复。

2.2 光伏板安装安装过程中，您需要将光伏板固定在屋顶或支架上。

这一步骤需要特别注意安全，确保光伏板牢固稳定，以免受到风吹或其他自然灾害的影响。

同时，确保光伏板之间的间距合适，以免相互遮挡阳光。

2.3 电池储存系统安装太阳能光伏系统通常包括电池储存系统，用于储存白天产生的电能以供夜间使用。

在安装电池储存系统时，您需要确保设备连接正确，并且与光伏板和其他电器设备配合良好。

2.4 逆变器安装太阳能光伏系统中的逆变器将直流电转换为交流电，以供家庭或企业使用。

在安装逆变器时，需要遵循专业的安全规范，确保电路连接正确，并且逆变器正常运行。

3. 安装注意事项在安装太阳能光伏系统时，还需要注意以下几点：3.1 安全第一在安装过程中，安全是最重要的考虑因素。

请确保您具备相关安全知识和技能，或与专业人员进行合作，以确保安全操作。

3.2 专业团队太阳能光伏系统的安装需要专业的团队进行。

选择可靠的供应商和安装服务商，以确保质量和售后服务。

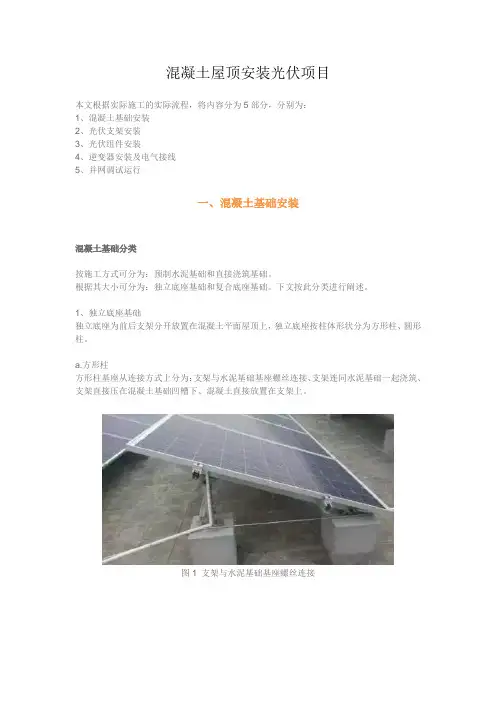

混凝土屋顶安装光伏项目本文根据实际施工的实际流程，将内容分为5部分，分别为：1、混凝土基础安装2、光伏支架安装3、光伏组件安装4、逆变器安装及电气接线5、并网调试运行一、混凝土基础安装混凝土基础分类按施工方式可分为：预制水泥基础和直接浇筑基础。

根据其大小可分为：独立底座基础和复合底座基础。

下文按此分类进行阐述。

1、独立底座基础独立底座为前后支架分开放置在混凝土平面屋顶上，独立底座按柱体形状分为方形柱、圆形柱。

a.方形柱方形柱基座从连接方式上分为：支架与水泥基础基座螺丝连接、支架连同水泥基础一起浇筑、支架直接压在混凝土基础凹槽下、混凝土直接放置在支架上。

图1 支架与水泥基础基座螺丝连接图2 支架连同水泥基础一起浇筑图3 支架直接压在混凝土基础凹槽下图4 混凝土直接放置在支架上b.圆形柱圆形柱基座从连接方式上分为：支架与混凝土基础基座螺丝连接、支架连同水泥基础一起浇筑。

图5 支架与水泥基础基座螺丝固定连接图6 支架连同水泥基础一起浇筑2、复合底座基础复合底座基础也称条形基础，将前后支架连接为一体，具有更好的抵抗载荷能力。

其与支架的连接方式可分为：支架与混凝土基础基座螺丝连接和支架连同水泥基础一起浇筑。

图7 支架与混凝土基础基座螺丝连接图8：支架连同水泥基础一起浇筑二、光伏支架的安装支架安装的施工流程1、施工准备1）施工范围确认根据设计图纸确定施工范围，项目经理及施工人员到现场进行施工范围确认。

2）技术准备①项目部技术负责人会同设计部门核对施工图纸，并对施工作业人员进行安装施工技术交底。

项目部要熟悉、会审图纸，充分了解设计文件和施工图纸的主要设计意图，明确工程所采用的设备和材料，明确图纸所提出的施工要求，以便及早采取措施，确保施工顺利进行。

②施工项目部应熟悉与工程有关的其他技术资料，如施工合同，施工及验收规范、技术规范、质量检验评定等强制性文件条文。

③项目经理编制施工组织设计并针对有特殊要求的分项工程编制专项施工方案。

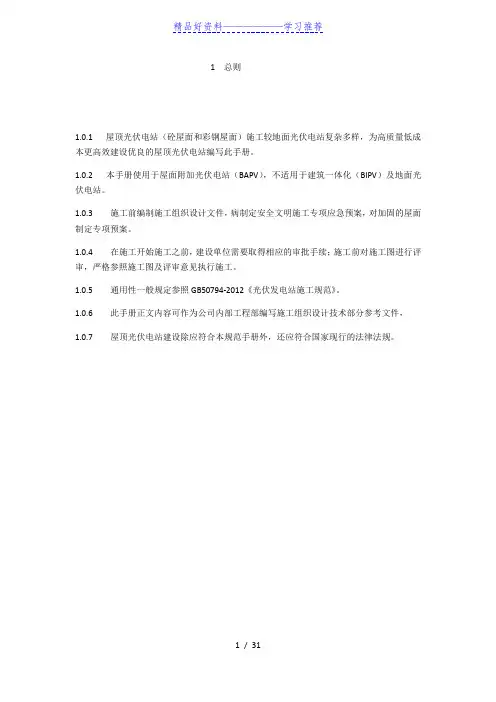

1 总则1.0.1 屋顶光伏电站（砼屋面和彩钢屋面）施工较地面光伏电站复杂多样，为高质量低成本更高效建设优良的屋顶光伏电站编写此手册。

1.0.2 本手册使用于屋面附加光伏电站（BAPV），不适用于建筑一体化（BIPV）及地面光伏电站。

1.0.3 施工前编制施工组织设计文件，病制定安全文明施工专项应急预案，对加固的屋面制定专项预案。

1.0.4 在施工开始施工之前，建设单位需要取得相应的审批手续；施工前对施工图进行评审，严格参照施工图及评审意见执行施工。

1.0.5 通用性一般规定参照GB50794-2012《光伏发电站施工规范》。

1.0.6 此手册正文内容可作为公司内部工程部编写施工组织设计技术部分参考文件，1.0.7 屋顶光伏电站建设除应符合本规范手册外，还应符合国家现行的法律法规。

2 电站主体施工2.1 砼屋面支架基础施工砼基础制作分两种方式，预制砼基础和现浇砼基础，均应严格按照《混凝土结构工程施工质量验收规范》GB50204的相关规定及设计文件要求执行：2.1.1 预制砼基础：1 预制砼基础不应有影响结构性能、使用功能的尺寸偏差，其金属预埋件尺寸偏差可控并做防腐处理。

2 预制的成品砼基础吊装前确定砼的龄期及强度满足运输及吊装的要求。

3 预制砼基础摆放前进行轴线的验收，并做《施工放线测量记录》。

4 复核原砼屋面附加基础摆放位置处的标高，做好基础摆放位置的找平工作。

5 待预制砼基础验收后，即可进行下一个施工步骤。

2.1.2 现浇砼基础：1 模板安装前，对基础轴线进行验收，并做《施工放线测量记录》。

2 复核原砼屋面附加基础摆放位置处的标高，确定标高控制基准线。

3 砼浇筑前进行模板验收，确保尺寸在偏差允许范围内，模板牢固可靠。

4 基础预埋件使用前应做抗弯、抗折实验，实验合格方可使用，并出具检测报告，做防锈防腐处理。

5 制作试块前须在监理的旁站监督下，对基础所用水、黄沙、添加剂送质监站检测。

6 砼浇筑完毕后，应急时采取有效的养护措施，混凝土浇水养护的时间：对采用硅盐酸水泥、普通硅盐酸水泥及矿渣硅盐酸水泥拌制的混凝土不得少于7d；对掺用缓凝型外加剂或有抗渗要求的混凝土，不得少于14d。

屋面光伏板安装施工规范
安装工程工艺
1组件支架安装
1.1混凝土屋面组件支架
1.11施工准备：根据设计图纸确定施工范围，项目部跟施工队到现场确认施工范围，确定方案.
1.12技术准备：项目部技术人员跟设计院核对施工图纸，并对施工作业人员进行安装施工技术交底。

项目部要熟悉、会审图纸，充分了解设计文件和施工图纸的主要设计意图，明确工程所采用的设备和材料，明确图纸所提出的施工要求，以便及早采取措施，确保施工顺利进行。

1.13施工人员：屋面安装施工人数大约6人。

屋面光伏板安装程序：
1.根据施工图纸对屋面进行测量，看是否到施工条件。

（如果屋面上有烟囱，需要测量其位置是否影响光伏板安装，如果影响就需协调解决。

）
2.测量东西方向屋面距离，确定前支撑位置，固定安装好。

3.根据前支撑安装斜梁，保证所以斜梁在一个平面上。

4.根据斜梁安装横梁，保证所以横梁在一个平面上。

5.根据横梁位置，固定东西两墙横梁位置，确保横梁还在同一个平面上。

6.光伏支架安装完成后，开始安装光伏板，先安装屋脊最边上的光伏板，确保光伏板跟横梁垂直，接着继续安装靠屋脊边的光伏板，这样安装速度快，节约时间。

7.靠屋脊一排光伏板安装完成后，检查光伏板是否在同一个平面上，接着把光伏板线先连接好，放到横梁C型漕，避免日晒雨淋。

8.光伏板安装完成后，检查所以光伏板是否在同一个平面上，不在同一个平面上就需要调整光伏板位置，确保光伏板在同一个平面上。

水泥房顶光伏发电设施安装方案设计波浪形摘要：一、引言二、水泥房顶光伏发电设施安装方案设计1.波浪形水泥房顶特点2.光伏发电设施安装要求3.安装方案设计三、波浪形水泥房顶光伏发电设施安装步骤1.准备工作2.安装光伏组件3.安装逆变器和电气设备4.系统调试四、安装注意事项1.安全措施2.安装质量保证3.系统维护五、总结正文：一、引言随着光伏发电技术的不断成熟和普及，越来越多的企业和个人选择在自家屋顶安装光伏发电设施。

然而，对于波浪形水泥房顶来说，如何合理设计和安装光伏发电设施成为了一个挑战。

本文将针对这一问题，为您提供一份详细的波浪形水泥房顶光伏发电设施安装方案设计。

二、水泥房顶光伏发电设施安装方案设计1.波浪形水泥房顶特点波浪形水泥房顶具有独特的结构特点，为光伏发电设施的安装带来了挑战。

在设计安装方案时，需要考虑到房顶的形状、倾角、承重能力等因素。

2.光伏发电设施安装要求光伏发电设施主要包括光伏组件、逆变器和电气设备等。

在设计安装方案时，需要根据设备参数和房顶条件，合理选择安装位置和方式。

3.安装方案设计根据波浪形水泥房顶的特点和光伏发电设施的安装要求，我们可以设计出一种针对波浪形水泥房顶的安装方案。

具体包括：a.根据房顶形状和倾角，确定光伏组件的排列方式和数量；b.选择合适的逆变器和电气设备安装位置，确保设备安全和便于维护；c.设计支架和固定装置，确保光伏组件和电气设备在房顶上的稳定性和安全性；d.考虑系统电缆的走向和布局，避免与其他设施冲突，保证美观和安全。

三、波浪形水泥房顶光伏发电设施安装步骤1.准备工作在开始安装前，应对房顶进行检查，确保其结构稳定、承载能力足够。

同时，需要准备好安装所需的各种工具和设备。

2.安装光伏组件根据设计方案，将光伏组件安装在房顶上，并使用支架和固定装置将其固定。

注意组件之间的间距和朝向，确保光照利用率最高。

3.安装逆变器和电气设备将逆变器和电气设备安装在合适的位置，并连接好电缆。

水泥屋顶光伏施工方案1. 引言水泥屋顶光伏施工方案是为了将太阳能光伏发电系统安装在水泥屋顶上并获得最大化发电效率而制定的。

本文档将介绍水泥屋顶光伏施工的步骤、所需材料及其安装方法，并提供一些建议以便确保施工过程的顺利进行。

2. 材料准备在开始水泥屋顶光伏施工之前，需要准备以下材料：1.太阳能光伏电池板：根据发电需求和屋顶面积选择合适的太阳能光伏电池板。

确保电池板的品质和效率以获得最大的发电能力。

2.支架系统：选择适用于水泥屋顶的支架系统，并确保其能够承受所安装电池板的重量和承载要求。

3.电缆和接线盒：选择符合安全标准的电缆和接线盒，以确保电能的传输和连接的稳定性。

4.固定耐力材料：使用耐候性强、抗腐蚀的材料，如不锈钢螺丝、金属连接片等，确保安装的持久性和稳定性。

5.防水材料：为了保护屋顶防水层，需要准备相应的防水材料，如防水卷材、密封胶等，以避免水泄漏问题。

3. 施工步骤下面将介绍水泥屋顶光伏施工的具体步骤：3.1. 屋顶评估在施工之前，对水泥屋顶进行评估非常重要。

需要检查屋顶的结构是否能够承受太阳能光伏电池板的重量，并确保屋顶平整度适合安装。

3.2. 安装支架系统根据安装计划和设计要求，安装支架系统。

确保支架系统的安装牢固可靠，能够承受太阳能光伏电池板的重量并保持平衡。

3.3. 安装电池板将太阳能光伏电池板安装在支架系统上。

确保电池板的定位正确，并使用固定耐力材料将其牢固地固定在支架上。

3.4. 连接电缆和接线盒将电缆连接至太阳能光伏电池板的正负极，并将其通过接线盒引入屋顶下方的电力系统中。

3.5. 防水处理在电池板安装完成后，进行防水处理，以确保屋顶的防水层不受损。

使用相应的防水材料对接线盒、支架系统等进行密封处理，避免水泄漏问题。

3.6. 连接电力系统最后一步是将太阳能发电系统与屋内的电力系统进行连接。

确保电缆连接正确，稳定可靠。

如果需要，可以请专业人士进行安全检查和接线。

4. 安全注意事项在进行水泥屋顶光伏施工时，请遵循以下安全注意事项：•施工人员应穿戴好防护装备，如安全帽、防滑鞋等。

房顶光伏板安装指南房顶光伏板安装指南第一部分：介绍光伏技术及其应用在当今的可持续发展环境下，太阳能发电成为一种受到广泛关注和应用的清洁能源解决方案。

光伏技术是一种将太阳能转化为电力的技术，其中的关键组件是光伏板。

光伏系统可以在房顶上安装，使家庭或企业能够自主发电，减少对传统能源的依赖。

第二部分：准备工作和材料清单在进行房顶光伏板安装之前，有几个关键的准备工作需要完成。

确保房顶结构能够承受安装光伏板所需的重量。

确定光照条件和方向，以确保最佳的发电效果。

接下来，准备以下材料清单：1. 光伏板和支架：选择高效的光伏板和支架，确保其质量和稳定性。

2. 电线和连接器：选用符合安全标准的电线和连接器，以确保电力传输的稳定性和安全性。

3. 施工工具：例如螺丝刀、电钻、螺丝等。

4. 安全装备：如安全帽、手套和安全带等。

第三部分：光伏板安装步骤1. 清洁房顶表面：在安装光伏板之前，确保房顶表面干净无尘。

使用清洁剂和高压水枪可以清除灰尘和污垢。

2. 安装支架：根据光照条件和倾角要求，将支架固定在房顶上。

确保支架稳固并与房顶连接紧密。

3. 安装光伏板：将光伏板安装在支架上，使用螺丝和连接器固定好。

确保光伏板安装平整且无松动。

4. 连接电线：将光伏板上的正负极与逆变器连接，并使用符合安全标准的电线和连接器进行电力传输。

5. 安全检查：对整个光伏系统进行安全检查，确保连接紧固、电线无裸露，以及支架和光伏板无松动。

第四部分：光伏系统的维护和监测安装完房顶光伏板后，定期维护和监测系统是确保其长期高效运行的关键。

以下是一些建议：1. 定期清洗光伏板表面，以确保光照吸收效果最大化。

2. 监测发电量和效率，并记录下来，以便及时发现和解决潜在问题。

3. 定期检查电线和连接器的状况，并进行必要的修复或更换。

4. 定期进行安全检查，确保系统的稳定性和安全性。

5. 若有需要，定期与专业的光伏系统维护人员进行沟通和检查。

第五部分：我的观点和理解房顶光伏板的安装是一项技术和工程性的任务，需要专业知识和经验。

水泥屋顶光伏施工方案免费1. 引言随着人们对可再生能源的需求增加，光伏发电作为一种清洁能源应运而生。

然而，由于传统屋顶材料的限制，安装光伏系统往往需要额外的结构支撑。

为了解决这一问题，水泥屋顶光伏施工方案免费应运而生。

本文将介绍如何在水泥屋顶上安装光伏系统，并提供一种免费的施工方案。

2. 施工准备在正式开始水泥屋顶光伏施工之前，需要进行准备工作。

以下是准备工作的步骤：2.1 测量屋顶尺寸首先，需要对水泥屋顶进行准确的尺寸测量。

这可以通过使用测量工具来完成，例如激光测距仪或钢尺。

测量的目的是为了确保光伏板的尺寸能够适应水泥屋顶的尺寸。

2.2 检查屋顶结构在安装光伏系统之前，需要检查水泥屋顶的结构是否能够承受光伏板的重量。

如果屋顶结构不够坚固或不适合安装光伏系统，需要进行加固或选择其他安装方案。

2.3 准备施工材料在开始施工前，需要准备好所需的材料。

这些材料包括光伏板、支架、电缆、接线盒等。

确保材料的质量和规格符合施工要求，以确保光伏系统的安全性和可靠性。

3. 施工步骤3.1 安装支架首先，需要安装支架以支撑光伏板。

支架的安装可以使用膨胀螺栓或焊接固定的方式。

确保支架的安装牢固且与水泥屋顶紧密连接。

3.2 安装光伏板在安装支架后，将光伏板安装在支架上。

按照光伏板的安装说明操作，确保光伏板的安装平整且固定。

在安装过程中，应注意使用安全工具，以避免人身伤害。

3.3 连接电缆将光伏板上的电缆与接线盒连接起来。

确保电缆连接牢固，并按照接线盒的标识正确连接。

3.4 防水处理为了保护光伏系统免受水泥屋顶渗漏的影响，需要进行防水处理。

可以使用专业的防水材料，如防水涂料或防水胶带。

将防水材料涂抹在光伏系统与水泥屋顶接触的部分，确保防水效果。

3.5 安装逆变器逆变器是光伏系统中的关键设备，用于将光伏电能转换为交流电能。

根据逆变器的安装说明，将逆变器安装在合适的位置，并连接到光伏板和电网。

3.6 完善电路连接在完成逆变器的安装后，需要对光伏系统的电路进行连接。

安装屋顶光伏系统施工方案1、开工前先调查、了解施工现场（对危房、瓦房等不具备安装条件的屋面要及时和户主说明情况，禁止安装。

）及临近地方管线，若现场存在需要改移的设施，配合户主协调，做好有关工作。

2、根据建筑屋顶的设计标准，妥善处理屋顶。

（对屋面的防水情况进行检测，要确保做到不会破坏屋面本身的防水结构层）3、屋面支架安装:屋面清理→测量定位→支脚底座安装钻孔→安装支脚→安装横向支撑→安装轨道→安装斜支撑(1)屋面清理：把要测量定位的屋面垃圾清理出场并打扫干净屋面。

(2)测量定位:根据基础布置图确定每个支脚安装点的位置。

(3)支架底座安装钻孔：在安装点的位置，根据支脚底座孔距在楼面上打孔，孔的直径、深度直径根据膨胀螺栓尺寸而定。

(4)安装支脚：根据图纸确定前后支脚尺寸，确定好前后支脚位置后，用膨胀螺栓将支脚固定在屋面上(注：必须安装防水胶垫与防水平垫圈)，要求与水平面垂直。

(5)安装横向支撑：根据图纸确定横向支撑长度，用连接件将横向支撑与支脚连接(注：两管连接部必须在连接件的中间位置)。

(6)安装轨道：根据图纸要求选择轨道长度，确定轨道方向，用连接件将轨道固定在横向支撑顶部，根据图纸尺寸用螺栓将轨道固定在轨道固定件一侧。

(7)安装斜支撑：根据图纸，选择斜支撑、斜支撑连接件及斜支撑固定螺栓，将斜支撑固定在图纸指定的位置。

4、光伏组件安装4.1光伏组件安装前准备（1）组件的运输与保管应符合制造厂的专门规定。

电池组件开箱前必须检查，对照合同、设计、供货单检查组件的尺寸、品牌、合格证、技术参数、外观等，并组织做好开箱检查见证记录，检查合格后使用。

（2）组件安装前支架的安装工作应通过质量验收。

组件的型号、规格应符合设计要求。

组件的外观及各部件应完好无损，安装人员应经过相关安装知识培训和技术交底。

（3）组件的安装应符合下列规定：光伏组件安装应按照设计图纸进行。

组件固定螺栓的力矩值应符合制造厂或设计文件的规定。

组件安装允许偏差应符合规定：组件安装标准及检验方法序号检查项目质量标准单位检验方法及器具1 组件安装倾斜角度偏差按设计图纸要求或≤1°度角度测量尺（仪）组件边缘高差相邻组件间≤1 mm 钢尺检查东西向全长（同方阵）≤10 mm 钢尺检查组件平整度相邻组件间≤1 mm 钢尺检查东西向全长（同方阵）≤5 mm 钢尺检查组件固定紧固件紧固牢靠扭矩扳手检查2 组件连线串联数量按设计要求进行串联观察检查接插件要连接插接牢固可靠观察检查组串电压、极性组串极性正确，电压正常万用表测量光伏组件的安装应符合下列要求：1）光伏组件应按照设计图纸的型号、规格进行安装。

1作业任务1.1工程概况本次作业为山东熠峰费县二期中草药种植一体化20MW光伏发电项目光伏区内支架及组件安装工作。

1.2作业项目范围作业范围是光伏区光伏支架及光伏组件安装1.3工程量作业工程量为20MWp光伏支架及组件1.4工期要求根据合同规定，在满足施工进度的情况下，该作业计划2016年4月30日至2016年6月30日。

2编写依据2.1、《光伏发电站施工规范》GB/T50794-20122.2、《光伏发电工程验收规范》GB/T50796-20122.3、《国家电网公司电力安全部分工作规程》（2011版）2.4、《电气装置安装工程电缆线路施工及验收规范》GB50168-20062.5、《电气装置安装工程盘、柜及二次回路接线施工及验收规范》 GB50171-20122.6、支架及组件技术说明书及安装说明书2.7、设计院设计图纸3作业准备和条件3.1作业人员3.2作业条件3.2.1 熟悉图纸及现场施工环境；3.2.2 应对施工图进行图纸会审；3.2.3 安全文明施工实施细则满足施工要求3.2.4 熟悉施工对象的质量要求和质量检验步骤；3.2.5 应经安全技术交底，明白施工危险点及环境保护要求。

3.2.6特殊工种作业人员满足施工要求，并对具体的施工方案清楚明了；3.3材料准备3.3.1.主材光伏支架数量及技术规范符合设计要求，且报监理审批。

甲供光伏组件已开箱，经监理共同验收，数量及技术规范符合设计要求。

技术员应及时收集整理产品合格证、出厂试验报告和说明书。

3.3.2.辅材主要有：热镀锌螺丝，防锈漆，银粉漆，毛刷，钢丝球。

3.4主要机具3.5作业条件3.5.1场地施工区灌注桩作业全部完成，场地平整结束，无影响光伏支架及组件安装的施工作业。

3.5.2上道工序灌注桩强度达到设计要求，灌注桩水平及垂直误差在允许范围内。

经支架及组件安装人员验收交接后，填写验收交接单。

3.5.3工作环境本次作业凡遇到雨、风沙天气（4级以上）和大气相对湿度在75%以上的天气不能进行安装。

Xx项目光伏支架安装作业指导书编制：审核：批准：Xx公司编制日期：2017年09月26日一、编制目的为了规范xx项目光伏支架安装作业，指导作业人员按要求进行施工，确保安全、优质、高效的完成支架安装工作。

二、适用范围本作业指导书适用于xx项目光伏支架的安装工作。

三、编制依据1.《光伏发电站施工规范》------------GB50794-20122.《冷弯薄壁型钢结构技术规范》------GB50018-20023.《钢结构工程施工及验收规范》-----GB50205-20014.xx公司的相关图纸5.相关设计变更文件四、作业项目概述本工程光伏支架均为固定式安装，支架安装分为地面支架安装与屋面支架安装两部分。

五、作业准备1.技术准备a)支架的安装图纸均已经核对确认。

b)安装工作中所需要的工具和附件均已到达现场。

2.资源配置a)施工人员配置：序号工种人数1 安全员 12 质检员 13 技术员 14 施工人员3人/组约5组，具体数量根据情况调整注：以上人员均应具有相应资质，其他管理人员参见项目部人员组成b)主要工器具配置序号工具名称数量备注1 工程车1辆2 吊车1辆3 叉车1辆4 尼龙绳足量5 扳手5把6 螺栓安装专用套筒5把7 电钻3把8 电焊机1台9 线坠足量注：上述工器具及设备已经检验，工作状态正常c)计量器具配备序号工具名称数量备注1 水准仪3只2 钢卷尺5把3 水平尺5把注：上述工器具及设备已经检验，且在有效期内3.作业准备a)按照施工图纸和现场情况，现场查看，工器具准备已到位。

b)施工现场符合安全文明施工条件。

c)施工前的安全、技术交底已进行，并全员签字存档。

六、作业条件1.工器具配备：工器具齐全，并经过检查确定在有效期内。

2.材料配备：前期施工所需要的设备材料已到位。

3.电源配备：电钻由就近配电盘引电源。

4.照明配备：露天施工，光线充足。

5.安全配备：安防实施配备到位，措施已到位。

6.施工协调：施工过程前已与该区域施工人员协调。
