钣金加工检验标准

钣金件检验标准钣金件是一种常见的金属制造零件，广泛应用于汽车、电子、机械设备等领域。

钣金件的质量直接关系到产品的安全性和稳定性，因此制定和执行严格的检验标准对于确保产品质量至关重要。

一、外观检验。

1. 表面无划痕、凹凸、氧化等缺陷。

2. 涂装表面无起泡、脱落、色差等现象。

3. 孔洞、凸台、凹槽等加工尺寸与图纸要求一致。

二、尺寸检验。

1. 使用量具对钣金件的长度、宽度、厚度等尺寸进行检测。

2. 检验孔位、孔径、孔距等尺寸是否符合要求。

3. 对折弯角度、弯曲半径等进行精确测量。

三、材质检验。

1. 使用化学分析仪对钣金件的材质进行检测，确保材质符合要求。

2. 对材质进行硬度测试，以验证其强度和耐磨性。

四、装配检验。

1. 对钣金件进行与其他零部件的装配，检验装配接口的配合度和稳定性。

2. 检验装配后的整体尺寸和外观是否符合要求。

五、功能性能检验。

1. 对于需要进行密封、防水、防尘等功能的钣金件，进行相应的功能检验。

2. 对于需要承受压力、扭矩等力学性能的钣金件，进行相应的力学性能测试。

六、环境适应性检验。

1. 对钣金件进行高温、低温、湿热等环境适应性测试，以验证其在不同环境下的稳定性和耐久性。

2. 对于需要抗腐蚀的钣金件，进行盐雾腐蚀测试。

七、特殊要求检验。

1. 根据钣金件的具体用途和特殊要求，进行相应的特殊检验。

2. 对于客户提出的特殊要求，进行定制化的检验方案。

综上所述，钣金件的检验标准涵盖了外观、尺寸、材质、装配、功能性能、环境适应性和特殊要求等多个方面，通过严格执行检验标准，可以有效确保钣金件的质量稳定和可靠性，满足客户的需求和期望。

在生产过程中，厂家应严格按照相应的标准进行检验，并建立完善的检验记录和档案，以便追溯和改进。

同时，不断优化和提升检验标准，也是企业持续改进和提高产品质量的重要举措。

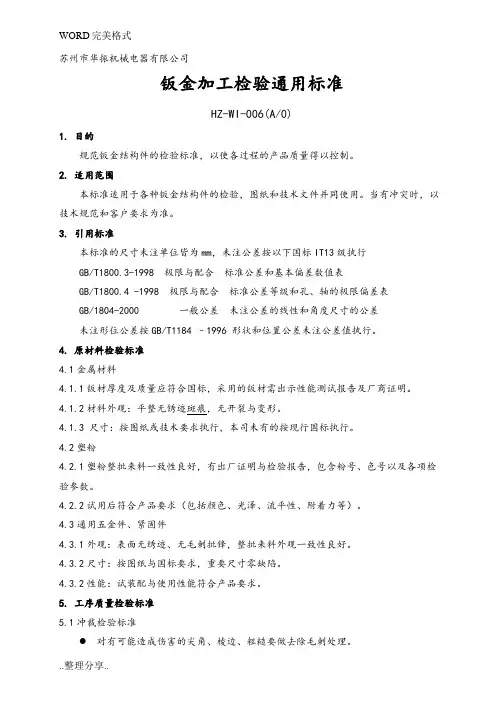

苏州市华振机械电器有限公司钣金加工检验通用标准HZ-WI-006(A/0)1.目的规范钣金结构件的检验标准，以使各过程的产品质量得以控制。

2.适用范围本标准适用于各种钣金结构件的检验，图纸和技术文件并同使用。

当有冲突时，以技术规范和客户要求为准。

3.引用标准本标准的尺寸未注单位皆为mm，未注公差按以下国标IT13级执行GB/T1800.3-1998 极限与配合标准公差和基本偏差数值表GB/T1800.4 -1998 极限与配合标准公差等级和孔、轴的极限偏差表GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差未注形位公差按GB/T1184 –1996 形状和位置公差未注公差值执行。

4.原材料检验标准4.1金属材料4.1.1钣材厚度及质量应符合国标，采用的钣材需出示性能测试报告及厂商证明。

4.1.2材料外观：平整无锈迹斑痕，无开裂与变形。

4.1.3 尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。

4.2塑粉4.2.1塑粉整批来料一致性良好，有出厂证明与检验报告，包含粉号、色号以及各项检验参数。

4.2.2试用后符合产品要求（包括颜色、光泽、流平性、附着力等）。

4.3通用五金件、紧固件4.3.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。

4.3.2尺寸：按图纸与国标要求，重要尺寸零缺陷。

4.3.2性能：试装配与使用性能符合产品要求。

5.工序质量检验标准5.1冲裁检验标准对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。

●图纸中未明确标明之尖角（除特别注明外）均为R1.5。

●冲压加工所产生的毛刺，对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。

●毛刺：冲裁后毛刺高L≤5%t（t为板厚）。

●划伤、刀痕：以用手触摸不刮手为合格，应≤0.1。

●平面公差度要求见表一。

附表一、平面度公差要求5.25.2.1 毛刺：折弯后挤出毛刺高L≤10%t(t为板厚)。

除特别注明外，折弯内圆角为R1。

钣金质量检验标准钣金质量检验标准一、引言钣金质量检验是保证钣金制品质量的重要环节，标准化的检验标准和方法能够有效地提高产品的质量稳定性和一致性。

本文档详细介绍了钣金质量检验的标准，包括相关术语、检验方法、流程和要求。

二、术语定义1. 钣金：指以薄板金属为原材料，通过剪切、冲压、弯曲、焊接等工艺加工成型的金属制品。

2. 质量检验：指对钣金制品的尺寸、外观、物理性能等方面进行的检查和测试。

3. 尺寸偏差：指钣金制品在尺寸方面与设计要求之间的差异。

4. 表面处理：指对钣金制品表面进行的清洁、除锈、涂装等工艺处理。

三、质量检验方法1. 可视检查：通过人眼观察钣金制品的外观，检查是否存在划痕、变形、气泡等缺陷。

2. 尺寸测量：使用测量工具，如卡尺、量规等，测量钣金制品的长度、宽度、厚度等尺寸参数，并与设计要求进行比对。

3. 物理性能测试：包括强度测试、硬度测试、耐腐蚀测试等，通过相关的测试设备和方法，评估钣金制品的物理性能指标。

四、质量检验流程1. 准备工作：包括准备检验设备、仪器和检验样品，制定检验计划和程序。

2. 可视检查：对钣金制品的外观进行检查，记录存在的缺陷和不合格项。

3. 尺寸测量：按照设计要求，使用测量工具对钣金制品的尺寸进行测量，记录偏差值。

4. 物理性能测试：根据需要进行相应的物理性能测试，记录测试结果。

5. 结果评定：根据检验结果，判断钣金制品是否符合质量要求。

6. 不合格处理：对于不符合质量要求的钣金制品，根据相关处理程序进行处置。

五、质量检验要求1. 尺寸要求：钣金制品的长度、宽度、厚度等尺寸参数应符合设计要求，并在一定的允许偏差范围内。

2. 表面处理要求：表面处理工艺应符合相关标准和要求，确保钣金制品的耐腐蚀性和外观质量。

3. 物理性能要求：钣金制品的强度、硬度、耐腐蚀性等物理性能指标应满足产品设计和使用要求。

六、附件1. 钣金质量检验报告模板2. 检验设备、仪器清单3. 样品取样程序七、法律名词及注释1. 《质量法》：指中华人民共和国质量法，是我国质量管理系统的基本法律法规，主要规定了产品质量的基本原则和责任。

钣金件加工检验标准一、目的：明确钣金车间各工序所生产的零部件的检验方法和质量要求，确保每件产品合格流入下工序。

二、适用范围：钣金车间加工的各工序，是对钣金车间加工产品的质量的控制。

三、职责：1、钣金车间操作技术人员负责对钣金加工过程的产品的自检，互检。

2、综合质检部在钣金车间的质检员负责对钣金生产加工的过程中的产品质量进行抽验、监督、确认。

3、综合质检部负责对不合格品的发现,记录并做标识隔离,组织处理不合格品。

4、生产部钣金车间参与不合格品的处理。

5、采购部对进厂的钣金原料不合格品与供应商进行沟通。

四、检测工具：5mm卷尺、200300卡尺、角度尺、目测五、操作流程下料组1、内装：⑴先审图后施工,首先对工程项目的料厚,规格,领用数量进行审核后,严格按图纸要求进行下料。

⑵标准件下料5件内的长≤2000mm、宽≤1200 mm尺寸公差控制在±0.5mm，5件以上的产品下料尺寸要完全跟图纸一致，≥2000mm 公差控制在±0.8mm.⑶非标件下料5件以内的长≤2000mm、≤1200mm宽尺寸公差控制在±0.8mm，5件以上的产品下料尺寸要完全跟图纸一致，≥2000mm 公差控制在±1 mm。

⑷标准件、非标件的下料毛刺公差控制在±0.3mm。

⑸标准件5件以内的产品对角线公差在±0.5mm。

5件以上的产品对角线要完全跟图纸一致，非标件5件以内的产品角线公差在±1mm，5件以上的产品对角线要完全跟图纸一致,长度≥4000mm,宽度≥1300mm对角线公差±3mm。

⑹表面无划伤、凹凸点、水印、氧化、辊印、波浪、变形等。

划伤、凹凸点宽度＞1mm，深度＞0.3mm，板面是≤2000mm，划伤、凹凸点宽度＞1.5mm、深度＞0.5mm，板面是≥2000mm。

⑺标准件每隔半小时对所下之料进行抽检，非标件每隔3-5件须进行抽检。

⑻每份订单编号的贴法由所生产的板的实际情况下贴在同一位置。

1.目的规范钣金结构件的检验标准，以使各过程的产品质量得以控制。

2.适用范围本标准适用于各种钣金结构件的检验，与图纸和技术文件同步使用。

当有冲突时，以技术图纸和客户要求为准。

3.引用标准本标准的尺寸未标注单位皆为mm，未注公差按以下国标IT13级执行GB/T1800.3-1998极限与配合标准公差和基本偏差数值表GB/T1800.4-1999极限与配合标准公差等级和孔、轴的极限偏差表GB/1804-2000一般公差未注公差的线性和角度尺寸公差GB/T1184–1996形位公差未注公差的形状和位置公差4.原材料及辅料检验标准4.1金属材料4.1.1材质料厚及质量应符合国标，采用的钣材材质需出示性能测试报告及厂商证明。

没注明标准要求的按现行国标执行。

4.2通用五金件、紧固件4.2.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。

4.2.2尺寸：按图纸与国标要求，重要尺寸零缺陷。

4.2.3性能：试装配与使用性能符合产品要求。

4.3管件方通、圆通4.3.1材质料厚及质量应符合国标，材质需出示性能测试报告及厂商证明。

4.3.2外观：表面无绣迹、无变形、撞伤、刮痕，整批来料拉丝、色泽一致性良好。

4.3.3尺寸：按图纸或技术要求执行，没注明标准要求的按现行国标执行。

5.工序质量检验标准5.1冲裁（数冲）检验标准●对有可能造成伤害的尖角、棱边、粗糙要打磨处理去除毛刺。

●冲切过程中产生的接刀痕：必须符合安全（不划伤手）和零件尺寸公差，一般不大于板厚的10%～20%，数控冲咬出的孔、异形孔、圆角必须修整平滑。

●图纸中未明确标明之尖角（除特别注明外）均为R1.5mm。

●冲裁加工对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。

●毛刺：冲裁后毛刺高L≤5%t（t为板厚）。

●划伤、刀痕：以用手触摸不刮手为合格，应≤0.1mm。

●冲裁尺寸符合技术图纸要求，平面度公差要求见表一。

附表一、平面度公差要求5.2折弯检验标准5.2.1毛刺：折弯后挤出毛刺高L≤10%t(t为板厚)。

精品word完整版-行业资料分享钣金加工质量检验标准一.冲裁检验标准1、对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。

2、图纸中未明确标明之尖角（除特别注明外）均为R1.5。

3、冲压加工所产生的毛刺，对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。

4、毛刺：冲裁后毛刺高L≤5%t（t为板厚）。

5、划伤、刀痕：以用手触摸不刮手为合格，应≤0.1。

二.折弯检验标准1、毛刺：折弯后挤出毛刺高L≤10%t(t为板厚)。

除特别注明外，折弯内圆角为R1。

2、压印：看得到有折痕，但用手触摸感觉不到（可与限度样板相比较）。

3、折弯方向、尺寸与图纸一致。

三.钣金加工件检验标准压铆螺母(柱)、压铆螺钉、涨铆螺母（柱）、拉铆螺母等，压上零部件后，螺纹不得变形（螺母或螺钉能自由进出，顺畅无卡滞现象），压铆件应与板面相平，不允许凸起或凹进（手感触摸应平滑），压铆件与板面垂直，压铆后压铆区无有变形、猪嘴现象，拉包的高度、壁厚应均匀一致，顶部不应有毛刺。

四.焊接检验标准1、焊缝应牢固、均匀，不得有虚焊、裂纹、未焊透、焊穿、豁口、咬边等缺陷。

焊缝长度、高度不均不允许超过长度、高度要求的10%。

2、焊点要求：焊点长度8～12mm，两焊点之间的距离200±20mm，焊点位置要对称，上下位置要统一。

如加工图纸上对焊点有特殊要求，按图纸执行。

3、点焊间距小于50mm，焊点直径小于φ5，焊点布置均匀，焊点上压痕深度不超过板材实际厚度15%，且焊接后不能留有明显的焊疤。

4、焊接后，其它非焊接部位不允许有被焊渣、电弧损伤现象，表面焊渣、飞溅物需清除干净。

5、焊接后，零件外表面应无夹渣、气孔、焊瘤、凸起、凹陷等缺陷，内表面的缺陷应不明显及不影响装配。

门板、面板等重要零件还应去除焊后应力，防止工件变形。

6、焊接零件外表面应磨平，若为喷粉件、电镀件，焊后打磨粗糙度为Ra3.2～6.3，喷漆件为Ra6.3～12.5。

钣金产品检验标准1.引言钣金产品是一种利用金属板材加工而成的产品，具有轻巧、坚固、耐腐蚀等特点，广泛应用于汽车、电子、建筑等行业。

为了保证钣金产品的质量，需要进行严格的检验。

本文档旨在制定钣金产品的检验标准，以确保产品符合相关要求。

2.标准适用范围本标准适用于各类钣金产品的检验。

3.术语和定义•钣金产品：利用金属板材加工而成的产品，如钣金箱、钣金件等。

•检验：为了判定钣金产品是否符合相关要求，对其进行的检查和测试。

•缺陷：钣金产品中存在的不符合要求的特点或状况。

4.检验方法4.1 外观检查4.1.1 钣金产品的表面不得有明显的划痕、凹凸、氧化等缺陷。

4.1.2 钣金产品的边缘应平直，无明显的毛刺。

4.1.3 钣金产品的焊接部位应均匀、牢固，并且无明显的焊接缺陷。

4.1.4 钣金产品的油漆涂层应平整、光滑，无明显的起泡、剥落等缺陷。

4.2 尺寸检查4.2.1 钣金产品的外形尺寸应符合设计要求。

4.2.2 钣金产品的平整度应在允许范围内。

4.2.3 钣金产品的平行度、垂直度应符合规定的要求。

4.3 材质检查4.3.1 钣金产品的材质应符合设计要求，可通过化学成分分析、金相检查等方法进行检验。

4.4 功能检查4.4.1 钣金产品的功能应符合相关要求，可通过装配、试用等方法进行检验。

4.5 气密性检查4.5.1 钣金产品的气密性应符合相关要求，可通过气密性测试进行检验。

4.6 确定缺陷等级钣金产品的缺陷根据其对产品质量的影响程度可以分为以下等级：一般缺陷、重要缺陷、严重缺陷。

具体缺陷等级的划分可根据产品的使用要求和标准进行确定。

5.检验记录与报告对每个检验样本的检验结果应进行记录，包括样品编号、检验日期、检验项目、检验方法、检验依据、检验结果等内容。

记录应保存至少两年，并且可以根据需要提供相关检验报告。

6.检验频次6.1 钣金产品的检验频次应根据产品的种类、用途、重要性等因素进行确定。

6.2 对同一批次的钣金产品，应从中随机选取足够数量的样品进行检验。

钣金加工检验标准1.目的规范钣金结构件的检验标准，以使各过程的产品质量得以控制。

2.适用范围本标准适用于各种钣金结构件的检验，图纸和技术文件并同使用。

当有冲突时，以技术规范和客户要求为准。

3.引用标准本标准的尺寸未注单位皆为mm，未注公差按以下国标IT13级执行GB/T1800.3-1998 极限与配合标准公差和基本偏差数值表GB/T1800.4 -1998 极限与配合标准公差等级和孔、轴的极限偏差表GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差未注形位公差按GB/T1184 –1996 形状和位置公差未注公差值执行。

4.原材料检验标准4.1金属材料，采用的钣材需出示性能测试报告及厂商证明。

，无开裂与变形。

4.1.3 尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。

4.2塑粉，有出厂证明与检验报告，包含粉号、色号以及各项检验参数。

4.3通用五金件、紧固件，整批来料外观一致性良好。

，重要尺寸零缺陷。

5.工序质量检验标准5.1冲裁检验标准●对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。

●图纸中未明确标明之尖角（除特别注明外）均为R1.5。

●冲压加工所产生的毛刺，对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。

●毛刺：冲裁后毛刺高L≤5%t（t为板厚）。

●划伤、刀痕：以用手触摸不刮手为合格，应≤0.1。

●平面公差度要求见表一。

附表一、平面度公差要求5.2折弯检验标准5.2.1 毛刺：折弯后挤出毛刺高L≤10%t(t为板厚)。

除特别注明外，折弯内圆角为R1。

5.2.2 压印：看得到有折痕，但用手触摸感觉不到（可与限度样板相比较）。

5.2.3 折弯变形标准按照照《表二》及《表三》。

【附表二：对角线公差要求】5.3 钣金加工件检验标准5.3.1 尺寸：尺寸按图纸要求检验，尺寸公差见表三。

【附表三：尺寸公差要求】5.3.2 压铆件压铆螺母(柱)、压铆螺钉、涨铆螺母（柱）、拉铆螺母等，压上零部件后，螺纹不得变形（螺母或螺钉能自由进出，顺畅无卡滞现象），压铆件应与板面相平，不允许凸起或凹进（手感触摸应平滑），压铆件与板面垂直，压铆后压铆区无有变形、猪嘴现象，拉包的高度、壁厚应均匀一致，顶部不应有毛刺。
