Cisco路由备份和负载均衡

Cisco6509 ACE负载均衡主备切换方案一．Cisco6509 ACE负载均衡结构介绍两台6509的ACE模块通过交换板卡来保持连接。

ACE模块是物理的，它可以在上面设置多个虚拟的context，如上图就设置了两个虚拟的context A和B。

另外配置ft group组来管理虚拟context，比如把两台6509的shequ划到ft group 1，两台6509的wap划到ft group 2。

ft group里面优先级高的一方为主，优先级低的为备。

二．Cisco6509 ACE负载均衡主备切换方法首先查看在两台机上查看ACE的主备状态，通过6509交换机，查看ACE模块在哪个插槽，通过session slo X process 0 登陆到ACE模块上。

然后查看双机工作状态主备切换方法：1.如果开启了抢占模式，通过修改优先级来切换主备。

2.如果没开启抢占模式，可以通过以下命令进行主备切换：双机切换可以以context为单位，X代表group id。

ft switchover X （将备机切为主机）ft switchover X （强制切换主备）ft switchover all （所有context都切换主备）三．ACE模块配置实例。

switch/Admin# sh runGenerating configuration....logging enablelogging timestamplogging history 5logging buffered 5logging persistent 3logging monitor 4peer hostname ACE-hotboot system image:c6ace-t1k9-mz.A4_1_0.binssh maxsessions 3resource-class resourcealllimit-resource all minimum 0.50 maximum unlimitedlimit-resource sticky minimum 30.00 maximum unlimitedclock timezone standard WSTcontext Adminmember resourceallclass-map type management match-any manage2 match protocol http any3 match protocol icmp any4 match protocol ssh any5 match protocol snmp any6 match protocol telnet anypolicy-map type management first-match behavior_manage class managepermitpolicy-map multi-match app-policytimeout xlate 60ft interface vlan 10ip address 10.1.1.1 255.255.255.0peer ip address 10.1.1.2 255.255.255.0no shutdownft peer 1heartbeat interval 100heartbeat count 10ft-interface vlan 10ft group 3peer 1priority 150peer priority 50associate-context Admininservicecontext shequ-aceallocate-interface vlan 200allocate-interface vlan 700-703allocate-interface vlan 705-711allocate-interface vlan 900member resourceallcontext wap-aceallocate-interface vlan 801allocate-interface vlan 806-807allocate-interface vlan 809-810member resourceallft group 1peer 1priority 150peer priority 50associate-context shequ-aceinserviceft group 2peer 1priority 150peer priority 50associate-context wap-aceinserviceusername admin password 123456 role Admin domain default-domain ssh key rsa 1024 forceswitch/Admin#。

路由器的负载均衡配置在网络通信中，负载均衡是一种重要的技术手段，可以有效地提高网络性能和可靠性。

路由器作为网络中的关键设备，负载均衡配置对于实现网络流量的平衡分担至关重要。

本文将介绍路由器的负载均衡配置方法，以及相关注意事项。

一、负载均衡的概念和作用负载均衡是一种将网络流量分散到多个服务器或链路上的技术。

它通过有效地分配流量，使得每个服务器或链路都能得到较均衡的负载，从而提高网络的吞吐量和响应速度。

负载均衡可以避免单一服务器或链路的过载，提高系统的可靠性和可用性。

二、路由器的负载均衡配置方法1. 链路负载均衡链路负载均衡是指将网络流量根据规则分配到多个链路上。

一般来说，路由器可以通过以下两种方式实现链路负载均衡：（1）静态路由静态路由是指通过手动配置路由器的路由表来实现负载均衡。

管理员可以根据实际需求设置路由器的下一跳地址，将流量分发到多个链路上。

这种方式适用于网络结构稳定，流量分布相对固定的情况。

（2）动态路由动态路由是指路由器根据网络状态自动调整路由表，实现负载均衡。

常用的动态路由协议有OSPF、BGP等。

动态路由可以根据链路状态和流量情况，实时调整最佳的路由路径，从而实现负载均衡。

2. 服务器负载均衡除了链路负载均衡，路由器还可以实现对服务器的负载均衡。

在这种情况下，路由器将流量根据一定的规则分发给多个服务器，从而提高服务器的处理能力和可靠性。

常用的服务器负载均衡方法有以下几种：（1）基于源地址的负载均衡基于源地址的负载均衡是指根据发送请求的源IP地址进行负载均衡。

路由器可以通过源地址哈希算法将相同源地址的请求分发给同一台服务器，从而实现流量的均衡分担。

（2）基于目标地址的负载均衡基于目标地址的负载均衡是指根据请求的目标IP地址进行负载均衡。

路由器可以通过目标地址哈希算法将相同目标地址的请求分发给同一台服务器，从而实现流量的均衡分担。

（3）基于会话的负载均衡基于会话的负载均衡是指根据请求的会话信息进行负载均衡。

路由器负载均衡技巧在现今网络互联的时代，网络上连接的设备数量越来越多，网络负载也越来越大。

对于许多中小型企业来说，拥有一台或多台路由器是必须的。

而对于企业级网络来说，网络带宽和性能往往是非常重要的。

为了最大化利用网络带宽和确保网络流量的平衡，路由器负载均衡技巧是至关重要的。

以下是一些常用的路由器负载均衡技巧：1. 多线路负载均衡技巧多线路负载均衡（Multi-WAN）是指网络管理员可以配置多个带宽不同的线路，然后通过路由器使用这些线路，以确保网络流量的平衡和最大化利用带宽。

这种方法需要路由器具有多个WAN口或支持VLAN的交换机。

如果要实现多线路负载均衡，需要配置路由器的负载均衡模式，并指定对应的线路，即可实现对不同线路的流量分配。

此外，可以设置规则以指定流量如何分配到每个线路上。

2. 负载均衡算法技巧负载均衡算法是指用于路由器分配网络流量的算法。

多线路负载均衡的实现方式通过使用负载均衡算法来实现网络流量的均衡分配。

这些算法包括：（1）最少连接：这种算法将流量分配给连接数最少的服务器。

这种算法适用于需要在连接数量之间平衡的负载均衡，例如HTTP。

（2）轮询：这种算法依次将流量分配给每个服务器。

这种算法适用于负载分布均匀的情况。

（3）IP散列：这种算法根据源IP地址将流量分配给服务器。

这种算法适用于会话保持和负载平衡之间要求平衡的应用程序。

3. 会话保持技巧在某些应用程序中，例如Web应用程序，需要确保同一个客户端的不同请求被分配到同一个服务器上。

这称为会话保持。

这个问题可以通过配置路由器来解决。

会话保持可以通过以下方法实现：（1）源地址会话保持：这种方法使用客户端的IP地址并将其与一个服务器绑定。

这意味着，每个客户端IP地址通过路由器访问的请求都会被发送到同一个服务器。

（2）Cookie会话保持：这种方法使用Cookie来确定请求应该被发送到哪个服务器。

客户端通过Cookie标识自己，并将请求发送到负载均衡器。

路由器设置网络负载均衡现代社会已经进入了一个信息化的时代，网络已经渗透到了我们生活的方方面面。

随着网络的普及，对网络资源的需求也越来越大，而网络负载不平衡的问题也开始凸显出来。

为了保证网络的稳定运行和提高用户体验，网络负载均衡技术应运而生。

一、网络负载均衡的概念与原理网络负载均衡是指将网络流量在多个服务器、多个网络链路上进行均衡的分配，使每个服务器或链路都能得到合理的负载，从而提高网络的处理能力和可靠性。

其主要原理是通过对网络数据的监测和分析，将流量合理地分配到不同的服务器或链路上，实现负载均衡。

二、路由器设置网络负载均衡的方法1. 动态路由协议动态路由协议是一种自适应的负载均衡方法。

通过动态路由协议，路由器可以根据当前网络流量的情况自动调整路由表，将流量均匀地分配到不同的服务器上。

常见的动态路由协议有RIP（Routing Information Protocol）、OSPF（Open Shortest Path First）、BGP （Border Gateway Protocol）等。

2. 速度自适应速度自适应是一种根据网络流量大小自动调整线路带宽的负载均衡方法。

路由器可以根据当前网络流量的情况，自动调整链路的带宽，将流量平均分布到各个链路上。

采用速度自适应技术可以有效地提高网络的稳定性和可用性。

3. 冗余备份冗余备份是一种利用备用链路进行负载均衡的方法。

当主链路出现故障或负载过高时，路由器可以自动切换到备用链路上，保证网络的正常运行。

采用冗余备份技术可以有效地提高网络的可靠性和容错性。

4. 数据包分流数据包分流是一种将网络流量拆分成多个部分进行分发的负载均衡方法。

路由器可以将数据包按照一定的规则进行分流，将不同的数据包发送到不同的服务器或链路上，实现负载均衡。

常见的数据包分流技术有源地址哈希、轮询和加权轮询等。

5. 虚拟IP地址虚拟IP地址是一种给多个服务器配置相同的IP地址，实现负载均衡的方法。

实验:实现多出口NAT负载分担和备份一.实验拓扑二.实验目的当网络连接正常时,网段1(172.16.1.0/24)通过ISP_A到达6.6.6.6, 网段2(172.16.2.0/24)通过ISP_B到达6.6.6.6,当ISP_A或ISP_B其中一条链路出现故障时,能实现自己切换,以达到备份的目的.二.实验步骤1. 按以上拓扑的要求配置各路由器的IP地址,其中R4,R5,R6运行OSPF AREA0,地址6.6.6.6用来作为internet的服务器,方便后面的测试所用.配置R3:Int s1/2Ip address 172.16.1.3 255.255.255.0No shutInt loopback 0Ip address 172.16.2.3 255.255.255.0Ip route 0.0.0.0 0.0.0.0 172.16.1.7配置R7:interface Serial1/0description to LANip address 172.16.1.7 255.255.255.0no shutdowninterface Serial1/1description to ISP_Bip address 75.1.1.7 255.255.255.0no shutdowninterface Serial1/3description to ISP_Aip address 74.1.1.7 255.255.255.0no shutdown配置R7的路由ip route 0.0.0.0 0.0.0.0 74.1.1.4ip route 0.0.0.0 0.0.0.0 75.1.1.5ip route 172.16.2.0 255.255.255.0 172.16.1.3 //到达LAN 172.16.2.0/24的回程路由配置R4:interface Serial1/1ip address 46.1.1.4 255.255.255.0no shutdowninterface Serial1/2ip address 74.1.1.4 255.255.255.0no shutdownrouter ospf 4network 0.0.0.0 255.255.255.255 area 0配置R5:interface Serial1/1ip address 56.1.1.5 255.255.255.0no shutdowninterface Serial1/2ip address 75.1.1.5 255.255.255.0no shutdownrouter ospf 5network 0.0.0.0 255.255.255.255 area 0配置R6:interface Loopback0ip address 6.6.6.6 255.255.255.255interface Serial1/0ip address 46.1.1.6 255.255.255.0no shutdowninterface Serial1/1ip address 56.1.1.6 255.255.255.0no shutrouter ospf 6network 0.0.0.0 255.255.255.255 area 0验证基本配置(R3)R3#show ip interface briefInterface IP-Address OK? Method Status Protocol FastEthernet0/0 unassigned YES unset administratively down down FastEthernet0/1 unassigned YES unset administratively down down Serial1/0 unassigned YES unset administratively down downSerial1/1 unassigned YES unset administratively down down Serial1/2 172.16.1.3 YES manual up up Serial1/3 unassigned YES unset administratively down down Loopback0 172.16.2.3 YES manual up up R3#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is 172.16.1.7 to network 0.0.0.0172.16.0.0/24 is subnetted, 2 subnetsC 172.16.1.0 is directly connected, Serial1/2C 172.16.2.0 is directly connected, Loopback0S* 0.0.0.0/0 [1/0] via 172.16.1.7R3#验证基本配置(R7)R7#show ip int briefInterface IP-Address OK? Method Status Protocol FastEthernet0/0 unassigned YES unset administratively down down FastEthernet0/1 unassigned YES unset administratively down downSerial1/0 172.16.1.7 YES manual up up Serial1/1 75.1.1.7 YES manual up up Serial1/2 unassigned YES unset administratively down downSerial1/3 74.1.1.7 YES manual up upR7#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is 74.1.1.4 to network 0.0.0.0172.16.0.0/24 is subnetted, 2 subnetsC 172.16.1.0 is directly connected, Serial1/0S 172.16.2.0 [1/0] via 172.16.1.374.0.0.0/24 is subnetted, 1 subnetsC 74.1.1.0 is directly connected, Serial1/375.0.0.0/24 is subnetted, 1 subnetsC 75.1.1.0 is directly connected, Serial1/1S* 0.0.0.0/0 [1/0] via 74.1.1.4[1/0] via 75.1.1.5R7#验证基本配置(R4)R4#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set6.0.0.0/32 is subnetted, 1 subnetsO 6.6.6.6 [110/65] via 46.1.1.6, 00:00:36, Serial1/156.0.0.0/24 is subnetted, 1 subnetsO 56.1.1.0 [110/128] via 46.1.1.6, 00:00:36, Serial1/146.0.0.0/24 is subnetted, 1 subnetsC 46.1.1.0 is directly connected, Serial1/174.0.0.0/24 is subnetted, 1 subnetsC 74.1.1.0 is directly connected, Serial1/275.0.0.0/24 is subnetted, 1 subnetsO 75.1.1.0 [110/192] via 46.1.1.6, 00:00:36, Serial1/1验证基本配置(R5)R5#show ip int briefInterface IP-Address OK? Method Status Protocol FastEthernet0/0 unassigned YES unset administratively down down FastEthernet0/1 unassigned YES unset administratively down down Serial1/0 unassigned YES unset administratively down down Serial1/1 56.1.1.5 YES manual up up Serial1/2 75.1.1.5 YES manual up up Serial1/3 unassigned YES unset administratively down downR5#show ip ospf neighborNeighbor ID Pri State Dead Time Address Interface6.6.6.6 0 FULL/ - 00:00:30 56.1.1.6 Serial1/1R5#R5#show ip route ospf6.0.0.0/32 is subnetted, 1 subnetsO 6.6.6.6 [110/65] via 56.1.1.6, 00:47:10, Serial1/146.0.0.0/24 is subnetted, 1 subnetsO 46.1.1.0 [110/128] via 56.1.1.6, 00:47:10, Serial1/174.0.0.0/24 is subnetted, 1 subnetsO 74.1.1.0 [110/192] via 56.1.1.6, 00:47:10, Serial1/1R5#验证基本配置(R6)R6#show ip int briefInterface IP-Address OK? Method Status Protocol FastEthernet0/0 unassigned YES unset administratively down down FastEthernet0/1 unassigned YES unset administratively down down Serial1/0 46.1.1.6 YES manual up up Serial1/1 56.1.1.6 YES manual up up Serial1/2 unassigned YES unset administratively down down Serial1/3 unassigned YES unset administratively down down Loopback0 6.6.6.6 YES manual up upR6#show ip ospf neighborNeighbor ID Pri State Dead Time Address Interface75.1.1.5 0 FULL/ - 00:00:36 56.1.1.5 Serial1/174.1.1.4 0 FULL/ - 00:00:31 46.1.1.4 Serial1/0R6#show ip route osR6#show ip route ospf74.0.0.0/24 is subnetted, 1 subnetsO 74.1.1.0 [110/128] via 46.1.1.4, 00:48:37, Serial1/075.0.0.0/24 is subnetted, 1 subnetsO 75.1.1.0 [110/128] via 56.1.1.5, 00:48:37, Serial1/1R6#测试R7到6.6.6.6的连通性R7#ping 6.6.6.6Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 6.6.6.6, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 64/88/112 msR7#2. 在R7上配置NAT配置ACL,定义允许NAT转换的流量Access-list 1 permit 172.16.1.0 0.0.0.255Access-list 2 permit 172.16.2.0 0.0.0.255指定inside outside接口interface Serial1/0ip nat insideinterface Serial1/1ip nat outsideinterface Serial1/3ip nat outside配置route-maproute-map cisco1 permit 10match ip address 1match interface Serial1/3//定义router-map cisco1 的两个匹配条件,其中match interface Serial1/3意思为接口s1/3 up或down的情况,up为匹配,,当两个条件都匹配时执行下列转换: ip nat inside source route-map cisco1 interface Serial1/3 overloadroute-map cisco2 permit 10match ip address 1//定义router-map cisco2 的匹配条件,匹配时执行下列转换: ip nat inside source route-map cisco2 interface Serial1/1 overloadroute-map cisco3 permit 10match ip address 2match interface Serial1/1//定义router-map cisco3 的两个匹配条件,其中match interface Serial1/1意思为接口s1/1 up或down的情况,up为匹配,,当两个条件都匹配时执行下列转换: ip nat inside source route-map cisco3 interface Serial1/1 overloadroute-map cisco4 permit 10match ip address 2//定义router-map cisco4 的匹配条件,匹配时执行下列转换: ip nat inside source route-map cisco4 interface Serial1/3 overload配置NAT关联,调用以上配置的router-mapip nat inside source route-map cisco1 interface Serial1/3 overload//router-map cisco1应用到NA T里,如果匹配router-map cisco1的条件,流量(172.16.1.0/24)从s1/3接口出去,通过ISP_A到达internet,如果s1/3接口down,则从s1/1接口出去,通过ISP_B到达internetip nat inside source route-map cisco2 interface Serial1/1 overload//如果s1/3接口down,流量(172.16.1.0/24)从s1/1接口出去,通过ISP_B到达internetip nat inside source route-map cisco3 interface Serial1/1 overload//router-map cisco3应用到NA T里,如果匹配router-map cisco3的条件,流量(172.16.2.0/24)从s1/1接口出去,通过ISP_B到达internet,如果s1/1接口down,则从s1/3接口出去,通过ISP_A到达internetip nat inside source route-map cisco4 interface Serial1/3 overload//如果s1/1接口down,则从s1/3接口出去,通过ISP_A到达internet配置PBR(基于策略的路由)route-map wisdom permit 10match ip address 1match interface Serial1/3set interface Serial1/3//定义router-map wisdom , 当两个match的条件成立时执行set的动作route-map wisdom permit 20match ip address 2match interface Serial1/1set interface Serial1/1//定义router-map wisdom ,当两个match的条件成立时执行set的动作在R7的S1/0入方向应用PBRinterface Serial1/0ip policy route-map wisdom3. 测试:在R7上打开debug:R7#debug ip nat在R3上ping 6.6.6.6 源地址为172.16.1.3R3#ping 6.6.6.6Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 6.6.6.6, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 76/112/184 msR3#在R7上查看NA T转换信息:R7#*Mar 1 03:14:20.659: NA T: s=172.16.1.3->74.1.1.7, d=6.6.6.6 [311] ---原地址被转换为s1/3的接口地址, *Mar 1 03:14:20.771: NA T*: s=6.6.6.6, d=74.1.1.7->172.16.1.3 [311]*Mar 1 03:14:20.799: NA T*: s=172.16.1.3->74.1.1.7, d=6.6.6.6 [312]*Mar 1 03:14:20.863: NA T*: s=6.6.6.6, d=74.1.1.7->172.16.1.3 [312]*Mar 1 03:14:20.879: NA T*: s=172.16.1.3->74.1.1.7, d=6.6.6.6 [313]*Mar 1 03:14:20.959: NA T*: s=6.6.6.6, d=74.1.1.7->172.16.1.3 [313]*Mar 1 03:14:20.987: NA T*: s=172.16.1.3->74.1.1.7, d=6.6.6.6 [314]*Mar 1 03:14:21.051: NA T*: s=6.6.6.6, d=74.1.1.7->172.16.1.3 [314]*Mar 1 03:14:21.083: NA T*: s=172.16.1.3->74.1.1.7, d=6.6.6.6 [315]*Mar 1 03:14:21.143: NA T*: s=6.6.6.6, d=74.1.1.7->172.16.1.3 [315]在R3上ping 6.6.6.6 源地址为172.16.2.3R3#ping 6.6.6.6 source loopback 0Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 6.6.6.6, timeout is 2 seconds:Packet sent with a source address of 172.16.2.3!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 76/120/172 msR3#在R7上查看NA T转换信息:R7#*Mar 1 03:16:01.035: NA T: s=172.16.2.3->75.1.1.7, d=6.6.6.6 [316] ----原地址被转换为s1/1的接口地址*Mar 1 03:16:01.115: NA T*: s=6.6.6.6, d=75.1.1.7->172.16.2.3 [316]*Mar 1 03:16:01.207: NA T*: s=172.16.2.3->75.1.1.7, d=6.6.6.6 [317]*Mar 1 03:16:01.299: NA T*: s=6.6.6.6, d=75.1.1.7->172.16.2.3 [317]*Mar 1 03:16:01.331: NA T*: s=172.16.2.3->75.1.1.7, d=6.6.6.6 [318]*Mar 1 03:16:01.395: NA T*: s=6.6.6.6, d=75.1.1.7->172.16.2.3 [318]*Mar 1 03:16:01.411: NA T*: s=172.16.2.3->75.1.1.7, d=6.6.6.6 [319]*Mar 1 03:16:01.459: NA T*: s=6.6.6.6, d=75.1.1.7->172.16.2.3 [319]*Mar 1 03:16:01.519: NA T*: s=172.16.2.3->75.1.1.7, d=6.6.6.6 [320]*Mar 1 03:16:01.567: NA T*: s=6.6.6.6, d=75.1.1.7->172.16.2.3 [320]通过traceroute命令跟踪到达6.6.6.6所经过的路径信息(源地址为172.16.1.3)R3#traceroute 6.6.6.6Type escape sequence to abort.Tracing the route to 6.6.6.61 172.16.1.7 100 msec 64 msec 132 msec2 74.1.1.4 204 msec 244 msec 152 msec //通过ISP_A到达3 46.1.1.6 284 msec 320 msec *通过traceroute命令跟踪到达6.6.6.6所经过的路径信息(源地址为172.16.2.3)R3#tracerouteProtocol [ip]:Target IP address: 6.6.6.6Source address: 172.16.2.3Numeric display [n]:Timeout in seconds [3]:Probe count [3]:Minimum Time to Live [1]:Maximum Time to Live [30]:Port Number [33434]:Loose, Strict, Record, Timestamp, Verbose[none]:Type escape sequence to abort.Tracing the route to 6.6.6.61 172.16.1.7 124 msec 104 msec 64 msec2 75.1.1.5 248 msec 216 msec 204 msec //通过ISP_B到达3 56.1.1.6 200 msec 252 msec *通过以上测试方法可以得到结果,网段172.16.1.0/24通过ISP_A到达6.6.6.6网段172.16.2.0/24通过ISP_B到达6.6.6.64.手工关闭R7的S1/3接口,模拟链路故障R7(config)#int s1/3R7(config-if)#shutdownR7(config-if)#在R7上打开debug:R7#debug ip nat在R3上ping 6.6.6.6 源地址为172.16.1.3R3#ping 6.6.6.6Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 6.6.6.6, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 76/112/184 msR3#在R7上查看NA T转换信息:R7#*Mar 1 03:27:34.603: NA T: s=172.16.1.3->75.1.1.7, d=6.6.6.6 [321] ----原地址被转换为s1/1的接口地址*Mar 1 03:27:34.711: NA T*: s=6.6.6.6, d=75.1.1.7->172.16.1.3 [321]*Mar 1 03:27:34.775: NA T*: s=172.16.1.3->75.1.1.7, d=6.6.6.6 [322]*Mar 1 03:27:34.835: NA T*: s=6.6.6.6, d=75.1.1.7->172.16.1.3 [322]*Mar 1 03:27:34.867: NA T*: s=172.16.1.3->75.1.1.7, d=6.6.6.6 [323]*Mar 1 03:27:34.931: NA T*: s=6.6.6.6, d=75.1.1.7->172.16.1.3 [323]*Mar 1 03:27:34.963: NA T*: s=172.16.1.3->75.1.1.7, d=6.6.6.6 [324]*Mar 1 03:27:35.023: NA T*: s=6.6.6.6, d=75.1.1.7->172.16.1.3 [324]*Mar 1 03:27:35.055: NA T*: s=172.16.1.3->75.1.1.7, d=6.6.6.6 [325]*Mar 1 03:27:35.119: NA T*: s=6.6.6.6, d=75.1.1.7->172.16.1.3 [325]在R3上ping 6.6.6.6 源地址为172.16.2.3R3#ping 6.6.6.6 source loopback 0Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 6.6.6.6, timeout is 2 seconds:Packet sent with a source address of 172.16.2.3!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 76/120/172 msR3#在R7上查看NA T转换信息:R7#*Mar 1 03:28:11.595: NAT: s=172.16.2.3->75.1.1.7, d=6.6.6.6 [326] ----原地址被转换为s1/1的接口地址*Mar 1 03:28:11.703: NA T*: s=6.6.6.6, d=75.1.1.7->172.16.2.3 [326]*Mar 1 03:28:11.735: NA T*: s=172.16.2.3->75.1.1.7, d=6.6.6.6 [327]*Mar 1 03:28:11.811: NA T*: s=6.6.6.6, d=75.1.1.7->172.16.2.3 [327]*Mar 1 03:28:11.843: NA T*: s=172.16.2.3->75.1.1.7, d=6.6.6.6 [328]*Mar 1 03:28:11.939: NA T*: s=6.6.6.6, d=75.1.1.7->172.16.2.3 [328]*Mar 1 03:28:11.967: NA T*: s=172.16.2.3->75.1.1.7, d=6.6.6.6 [329]*Mar 1 03:28:12.095: NA T*: s=6.6.6.6, d=75.1.1.7->172.16.2.3 [329]*Mar 1 03:28:12.139: NA T*: s=172.16.2.3->75.1.1.7, d=6.6.6.6 [330]*Mar 1 03:28:12.231: NA T*: s=6.6.6.6, d=75.1.1.7->172.16.2.3 [330]R7#通过traceroute命令跟踪到达6.6.6.6所经过的路径信息(源地址为172.16.1.3)R3#traceroute 6.6.6.6Type escape sequence to abort.Tracing the route to 6.6.6.61 172.16.1.7 108 msec 104 msec 92 msec2 75.1.1.5 208 msec 248 msec 156 msec //通过ISP_B到达3 56.1.1.6 304 msec 220 msec *通过traceroute命令跟踪到达6.6.6.6所经过的路径信息(源地址为172.16.2.3)R3#tracerouteProtocol [ip]:Target IP address: 6.6.6.6Source address: 172.16.2.3Numeric display [n]:Timeout in seconds [3]:Probe count [3]:Minimum Time to Live [1]:Maximum Time to Live [30]:Port Number [33434]:Loose, Strict, Record, Timestamp, Verbose[none]:Type escape sequence to abort.Tracing the route to 6.6.6.61 172.16.1.7 88 msec 140 msec 104 msec2 75.1.1.5 152 msec 260 msec 152 msec //通过ISP_B到达3 56.1.1.6 204 msec 228 msec *R3#通过以上测试方法可以得到结果,网段172.16.1.0/24通过ISP_B到达6.6.6.6网段172.16.2.0/24通过ISP_B到达6.6.6.6虽然ISP_A的链路已发生故障，但是流量可以通过以ISP_B到在6.6.6.6,实现链路切换和备份功能.接口打开到达ISP_A的链路的链路接口R7(config)#int s1/3R7(config-if)#no shutdownR7(config-if)#附R7的完整流配置(show run )R7#show runhostname R7!interface Serial1/0ip address 172.16.1.7 255.255.255.0ip nat insideip policy route-map wisdom!interface Serial1/1ip address 75.1.1.7 255.255.255.0ip nat outside!interface Serial1/3ip address 74.1.1.7 255.255.255.0ip nat outside!ip nat inside source route-map cisco1 interface Serial1/3 overload ip nat inside source route-map cisco2 interface Serial1/1 overload ip nat inside source route-map cisco3 interface Serial1/1 overload ip nat inside source route-map cisco4 interface Serial1/3 overloadip route 0.0.0.0 0.0.0.0 74.1.1.4ip route 0.0.0.0 0.0.0.0 75.1.1.5ip route 172.16.2.0 255.255.255.0 172.16.1.3!access-list 1 permit 172.16.1.0 0.0.0.255access-list 2 permit 172.16.2.0 0.0.0.255!route-map wisdom permit 10match ip address 1match interface Serial1/3set interface Serial1/3!route-map wisdom permit 20match ip address 2match interface Serial1/1set interface Serial1/1!route-map cisco4 permit 10match ip address 2!route-map cisco1 permit 10match ip address 1match interface Serial1/3!route-map cisco3 permit 10match ip address 2match interface Serial1/1!route-map cisco2 permit 10match ip address 1!line con 0exec-timeout 0 0logging synchronousline aux 0line vty 0 4!end。

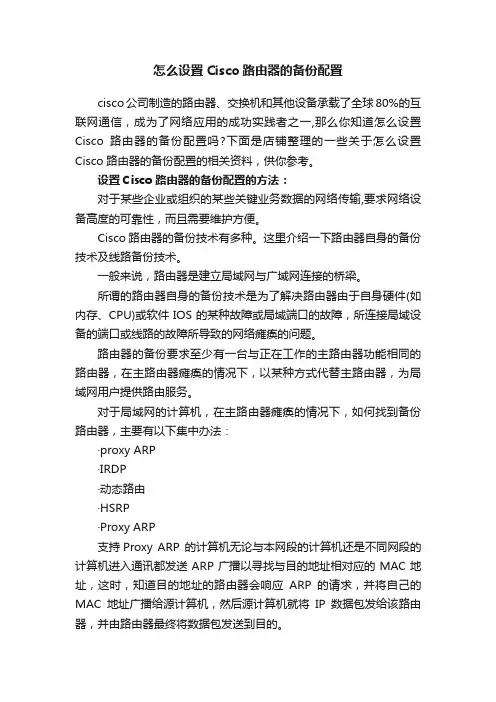

怎么设置Cisco路由器的备份配置cisco公司制造的路由器、交换机和其他设备承载了全球80%的互联网通信，成为了网络应用的成功实践者之一,那么你知道怎么设置Cisco路由器的备份配置吗?下面是店铺整理的一些关于怎么设置Cisco路由器的备份配置的相关资料，供你参考。

设置Cisco路由器的备份配置的方法：对于某些企业或组织的某些关键业务数据的网络传输,要求网络设备高度的可靠性，而且需要维护方便。

Cisco路由器的备份技术有多种。

这里介绍一下路由器自身的备份技术及线路备份技术。

一般来说，路由器是建立局域网与广域网连接的桥梁。

所谓的路由器自身的备份技术是为了解决路由器由于自身硬件(如内存、CPU)或软件IOS的某种故障或局域端口的故障，所连接局域设备的端口或线路的故障所导致的网络瘫痪的问题。

路由器的备份要求至少有一台与正在工作的主路由器功能相同的路由器，在主路由器瘫痪的情况下，以某种方式代替主路由器，为局域网用户提供路由服务。

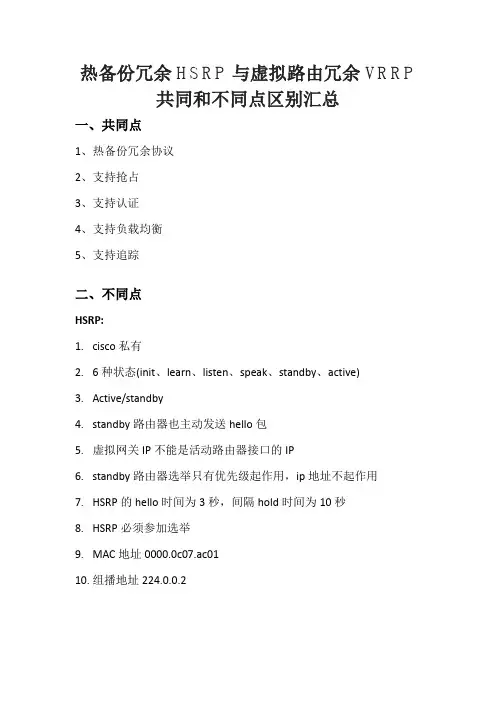

对于局域网的计算机，在主路由器瘫痪的情况下，如何找到备份路由器，主要有以下集中办法：·proxy ARP·IRDP·动态路由·HSRP·Proxy ARP支持Proxy ARP 的计算机无论与本网段的计算机还是不同网段的计算机进入通讯都发送ARP广播以寻找与目的地址相对应的MAC地址，这时，知道目的地址的路由器会响应ARP的请求，并将自己的MAC地址广播给源计算机，然后源计算机就将IP数据包发给该路由器，并由路由器最终将数据包发送到目的。

在主路由器瘫痪情况下，计算机再进行通讯时，它将继续发送Proxy ARP广播，备份路由器响应该请求，并进行数据传输。

缺点：如果主路由器正在传输数据时瘫痪，正在通信的计算机在未发送另外的Proxy ARP请求之前.根本就无法知道主路由器已瘫痪，会继续向该路由器发包，导致传输中断，正在通信的计算机只有在另外发送Proxy ARP请求或重新启动之后才能找到备份路由器以进行传输。

交换机负载均衡配置[Cisco交换机STP负载均衡配置步骤]Cisco自己开发的PVST、PVST+和Rapid-PVST+l因为是基于VLAN分配生成树实例的，所以它不仅可以实现比IEEE802.1D标准的STP更快的收敛速度，而且还可以实现负载均衡。

接下来是小编为大家收集的Cisco交换机STP负载均衡配置步骤方法，希望能帮到大家。

Cisco交换机STP负载均衡配置步骤的方法CiscoIOS交换机生成树负载均衡配置示例在第11章，我们已了解到，Cisco自己开发的PVST、PVST+和Rapid-PVST+l因为是基于VLAN分配生成树实例的，所以它不仅可以实现比IEEE802.1D标准的STP更快的收敛速度，而且还可以实现负载均衡。

为了避免环路，PVST、PVST+和Rapid-PVST+l仅会在交换机间的一条中继链路对特定VLAN通信激活，其他的都会被全部阻止，以实现在多个中继端口上均衡VLAN通信。

在生成树VLAN通信均衡方案中，又可以通过使STP端口优先级或者STP路径开销在中继端口进行配置。

注意：对于使用STP端口优先级进行的负载均衡，负载均衡的多条中继链路必须与同一个交换机连接;对于使用STP路径开销进行的负载共享，每条用于负载均衡的中继链路可以连接到同一个交换机，也可以连接在两个不同的交换机上。

【说明】IEEE802.1sMSTP生成树模式中同样可以实现VLAN 通信负载均衡，而且同样有两种方案：一种是基于端口优先级的，另一种是基于端口路径开销值的。

但要注意的是，在MSTP 的负载均衡配置中均只需在中继链路的一端配置即可，与本节介绍的SST下的负载均衡配置中的端口优先级方案有些区别，但与端口开销值方案一样。

具体在本章最后介绍的PVST+到MSTP迁移配置示例中有体现。

使用STP端口优先级进行负载均衡的配置示例当在一个交换机上的两个端口形成环路时，交换机使用STP端口优先级来决定哪个端口是启用状态，哪个端口又是阻塞状态的。

如何设置路由器负载均衡在如今高度互联的世界中，网络连接已成为我们日常生活中不可或缺的一部分。

为了确保网络连接的稳定性和良好的用户体验，路由器的负载均衡功能显得尤为重要。

本文将向您介绍如何设置路由器的负载均衡，以提升网络性能和稳定性。

一、了解负载均衡的概念负载均衡是一种网络技术，旨在将网络流量平均分配到多个连接或资源上，从而实现资源的有效利用和网络性能的增强。

通过负载均衡，可以避免网络拥塞和单个连接的性能瓶颈，提高网络的可用性和吞吐量。

二、选择合适的路由器在设置路由器负载均衡之前，我们首先需要选择一款合适的路由器。

现如今市面上有许多支持负载均衡功能的路由器品牌和型号，例如Cisco、TP-Link等。

在选择路由器时，需要考虑自己的网络需求和预算，并选择支持负载均衡功能的路由器型号。

三、连接路由器并访问管理界面将路由器连接至电源，并通过网线将其与电脑连接。

打开浏览器，输入默认的管理IP地址（如192.168.1.1）并按下回车键，以访问路由器的管理界面。

四、登录并进入路由器设置界面在管理界面中，输入默认的用户名和密码，登录到路由器。

通常，路由器的默认用户名和密码可以在路由器的背面或说明书中找到。

成功登录后，会进入到路由器的设置界面。

五、找到负载均衡设置选项在路由器的设置界面中，寻找负载均衡设置选项。

这通常位于网络设置或高级设置等菜单中。

根据不同的路由器品牌和型号，选项的具体名称可能有所不同，但功能相似。

六、启用负载均衡功能在负载均衡设置选项中，找到启用负载均衡功能的复选框，并将其勾选上。

然后，根据实际需求，选择合适的负载均衡算法。

常见的算法包括轮询、加权轮询和最少连接数等。

选择适合自己网络环境的算法，并保存设置。

七、配置负载均衡规则在启用负载均衡功能后，我们需要配置负载均衡的规则，以确定网络流量的分配方式。

在设置界面中，找到负载均衡规则或转发规则选项。

通过添加规则，指定不同的网络连接或资源的权重和优先级，以实现负载均衡。

CISCO路由器常用配置命令大全在网络世界中，CISCO 路由器就像是交通枢纽中的指挥中心，而配置命令则是指挥其运作的指令。

熟练掌握 CISCO 路由器的常用配置命令，对于网络管理员来说至关重要。

下面就让我们一起来了解一下这些常用的配置命令。

一、基础配置命令1、｀enable`：用于进入特权模式。

特权模式下可以执行更多高级的配置操作。

2、｀configure terminal`：进入全局配置模式，在这个模式下可以对路由器的各种参数进行设置。

3、｀hostname router_name`：设置路由器的主机名，方便识别和管理。

4、｀interface interface_type interface_number`：进入指定的接口配置模式，例如｀interface ethernet 0/0` 进入以太网接口 0/0 的配置。

5、｀ip address ip_address subnet_mask`：为接口配置 IP 地址和子网掩码。

6、｀no shutdown`：激活接口，使其处于工作状态。

二、路由配置命令1、｀ip route destination_network subnet_mask next_hop_ip`：添加静态路由，指定数据包到达目标网络的路径。

2、｀router rip`：启用 RIP 路由协议。

3、｀network network_address`：在 RIP 协议中宣告参与路由的网络。

4、｀router ospf process_id`：启用 OSPF 路由协议，并指定进程 ID。

5、｀network network_address area_id`：在 OSPF 协议中宣告网络和所属区域。

三、访问控制列表（ACL）配置命令1、｀accesslist access_list_number permit|deny source_addresssource_mask destination_address destination_mask protocol port`：创建访问控制列表规则，指定允许或拒绝的流量。
