F5负载均衡算法详解

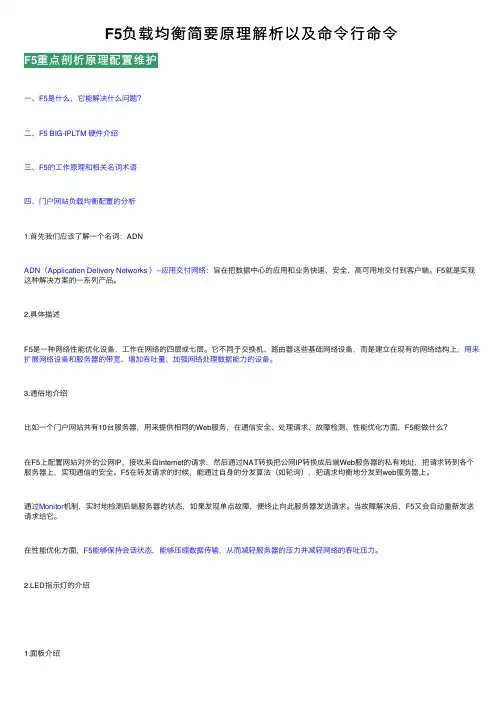

F5负载均衡简要原理解析以及命令⾏命令F5重点剖析原理配置维护⼀、F5是什么，它能解决什么问题？⼆、F5 BIG-IPLTM 硬件介绍三、F5的⼯作原理和相关名词术语四、门户⽹站负载均衡配置的分析1.⾸先我们应该了解⼀个名词：ADNADN（Application Delivery Networks ）--应⽤交付⽹络：旨在把数据中⼼的应⽤和业务快速、安全、⾼可⽤地交付到客户端。

F5就是实现这种解决⽅案的⼀系列产品。

2.具体描述F5是⼀种⽹络性能优化设备，⼯作在⽹络的四层或七层。

它不同于交换机、路由器这些基础⽹络设备，⽽是建⽴在现有的⽹络结构上，⽤来扩展⽹络设备和服务器的带宽、增加吞吐量、加强⽹络处理数据能⼒的设备。

3.通俗地介绍⽐如⼀个门户⽹站共有10台服务器，⽤来提供相同的Web服务，在通信安全、处理请求、故障检测、性能优化⽅⾯，F5能做什么？在F5上配置⽹站对外的公⽹IP，接收来⾃Internet的请求，然后通过NAT转换把公⽹IP转换成后端Web服务器的私有地址，把请求转到各个服务器上，实现通信的安全。

F5在转发请求的时候，能通过⾃⾝的分发算法（如轮询），把请求均衡地分发到web服务器上。

通过Monitor机制，实时地检测后端服务器的状态，如果发现单点故障，便终⽌向此服务器发送请求。

当故障解决后，F5⼜会⾃动重新发送请求给它。

在性能优化⽅⾯，F5能够保持会话状态，能够压缩数据传输，从⽽减轻服务器的压⼒并减轻⽹络的吞吐压⼒。

2.LED指⽰灯的介绍1.⾯板介绍1.1最左端的红⾊⽹线所插的端⼝是F5的带外⽹络管理端⼝。

1.2左端两个较粗的线缆所插的端⼝：⿊⾊对应的是Console⼝，⽩⾊对应的是Failover端⼝。

（ Failover端⼝是两台F5⼯作在HA主备模式下⽤到的）1.3中间的8个端⼝是以太⽹端⼝。

端⼝编号依次为1.1到1.8.1.4右⾯的两个挨着的端⼝是光纤端⼝。

编号分别为2.1和2.2.1.5最右⾯的为LED显⽰屏、指⽰灯、操作键。

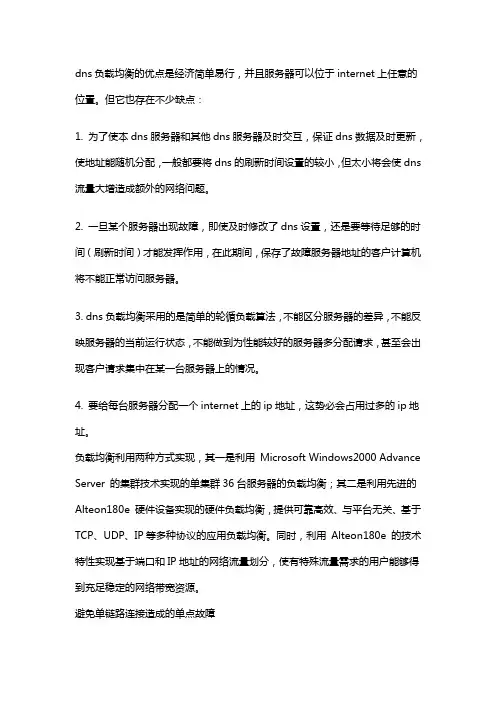

dns负载均衡的优点是经济简单易行，并且服务器可以位于internet上任意的位置。

但它也存在不少缺点：1. 为了使本dns服务器和其他dns服务器及时交互，保证dns数据及时更新，使地址能随机分配，一般都要将dns的刷新时间设置的较小，但太小将会使dns 流量大增造成额外的网络问题。

2. 一旦某个服务器出现故障，即使及时修改了dns设置，还是要等待足够的时间（刷新时间）才能发挥作用，在此期间，保存了故障服务器地址的客户计算机将不能正常访问服务器。

3. dns负载均衡采用的是简单的轮循负载算法，不能区分服务器的差异，不能反映服务器的当前运行状态，不能做到为性能较好的服务器多分配请求，甚至会出现客户请求集中在某一台服务器上的情况。

4. 要给每台服务器分配一个internet上的ip地址，这势必会占用过多的ip地址。

负载均衡利用两种方式实现，其一是利用Microsoft Windows2000 Advance Server 的集群技术实现的单集群36台服务器的负载均衡；其二是利用先进的Alteon180e 硬件设备实现的硬件负载均衡，提供可靠高效、与平台无关、基于TCP、UDP、IP等多种协议的应用负载均衡。

同时，利用Alteon180e 的技术特性实现基于端口和IP地址的网络流量划分，使有特殊流量需求的用户能够得到充足稳定的网络带宽资源。

避免单链路连接造成的单点故障高质量专用硬件设备专业的服务团队多年的实施经验满足各类客户的需要降低管理难度减少投资成本，消除带宽瓶颈F5负载均衡技术F5 BIG-IP LTM（本地流量管理器）是一台对流量和内容进行管理分配的设备。

它提供12种灵活的算法将数据流有效地转发到它所连接的服务器群。

而面对用户，只是一台虚拟服务器。

用户此时只需访问定义于BIG-IP LTM 上的一台服务器，即虚拟服务器（Virtual Server）。

但他们的数据流却被BIG-IP灵活地均衡到所有的物理服务器。

F5服务器负载均衡解决方案要点F5服务器负载均衡解决方案是一种用于提高网络性能和可用性的关键技术。

它通过分布网络负载，优化服务器资源利用，提高用户访问速度和响应时间。

以下是F5服务器负载均衡解决方案的要点，详述如下：1.负载均衡算法：F5服务器负载均衡解决方案提供多种负载均衡算法，包括轮询、加权轮询、最小连接等。

这些算法根据服务器的负载情况以及性能需求分配请求到不同的服务器。

管理员可以根据实际需求灵活选择适合的算法，以实现最佳的负载均衡效果。

2.会话保持：F5服务器负载均衡解决方案支持会话保持功能，确保同一用户的请求会分发到同一台服务器上，从而保证用户在整个会话过程中的连接状态和相关数据的一致性。

这对于许多需要长时间保持连接的应用程序非常重要，如在线游戏、电子商务等。

3.健康检查：F5服务器负载均衡解决方案主动监测服务器的健康状况，通过定期发送健康检查请求来检测服务器是否正常工作。

如果台服务器无法正常响应或出现故障，负载均衡设备将自动将请求转发到其他健康的服务器，确保整个系统的可用性。

4.反向代理：F5服务器负载均衡解决方案还可以作为反向代理服务器，接收用户请求并将其转发给后端服务器处理。

反向代理不仅可以提供负载均衡功能，还可以提供安全性和性能优化功能，如SSL加速、内容压缩等。

5.高可用性：F5服务器负载均衡解决方案支持多台负载均衡设备的集群部署，实现高可用性。

当其中一台设备故障时，其他设备会自动接管其工作，确保服务的连续性和可靠性。

这种集群部署还可以实现负载均衡设备本身的负载分担，提高系统的整体性能和吞吐量。

6.弹性扩展：F5服务器负载均衡解决方案支持弹性扩展，可以根据实际需要随时增加或减少服务器的数量。

管理员可以根据负载情况动态调整服务器的数量和配置，以满足不同的业务需求。

7.丰富的性能优化功能：F5服务器负载均衡解决方案还提供了许多性能优化功能，如HTTP加速、TCP加速、内容压缩等。

这些功能可以优化网络传输过程中的性能瓶颈，提高用户访问速度和响应时间。

F5负载均衡算法以及会话保持1.F5负载均衡算法F5负载均衡（Load Balancing）是将网络流量均匀地分配到多个服务器上，以提高系统的可用性和性能。

F5负载均衡器根据一定的算法选择服务器，将客户端的请求发送到合适的服务器上。

F5负载均衡算法有多种，下面介绍几种常见的算法。

（1）轮询（Round Robin）算法：轮询算法是最简单的负载均衡算法，将请求依次分发给每个服务器。

当请求量较大时，可以平均分配到每个服务器上，但是无法考虑服务器的负载情况，可能导致一些服务器负载较重。

（2）加权轮询（Weighted Round Robin）算法：加权轮询算法是在轮询算法的基础上增加了权重的概念。

给每个服务器设置一个权重值，权重值越高，分配给该服务器的请求数越多。

可以根据服务器的性能和负载情况设置不同的权重，实现动态负载均衡。

（3）最少连接（Least Connections）算法：最少连接算法是根据服务器当前的连接数选择最空闲的服务器。

每个请求都会先选择连接数最少的服务器，以平衡服务器的负载情况。

但是最少连接算法无法考虑每个请求的处理时间，可能导致服务器在处理长时间请求时负载过重。

（4）源IP哈希（Source IP Hash）算法：源IP哈希算法根据请求的源IP地址生成哈希值，将请求分发给相应的服务器。

同一IP地址的请求会被分发到相同的服务器，保证了会话的一致性。

但是源IP哈希算法无法适应服务器负载动态变化的情况。

（5）最少响应时间（Least Response Time）算法：最少响应时间算法根据服务器的响应时间选择最快速的服务器。

通过监测每个服务器的响应时间，将请求分发给响应时间最短的服务器，提高系统的响应速度和性能。

2.会话保持会话保持（Session Persistence）是指将客户端的请求发送到同一台服务器上，保证用户在整个会话期间保持与同一服务器的连接。

会话保持可用于用户登录、购物车状态等需要保持一致的场景。

F5负载均衡配置介绍F5负载均衡（Load Balancing）是指将多个服务器或设备组成的集群组件，将流量分配到集群中的服务器或设备上，从而实现对网络流量的分担和合理利用，提高网络性能和可靠性的一种技术。

F5负载均衡是一种硬件负载均衡解决方案，由F5 Networks公司提供，并在全球范围内广泛应用于企业网络和互联网应用中。

F5负载均衡器（Load Balancer）是F5 Networks公司开发的一种网络设备，主要用于将请求分发给后端服务器，从而平衡服务器的负载。

F5负载均衡器能够根据预设的策略将流量分配到不同的服务器上，以达到最优的负载均衡效果。

以下将详细介绍F5负载均衡器的配置。

1.负载均衡配置方案F5负载均衡器支持多种负载均衡配置方案，包括基于Round Robin、Least Connections、Weighted Round Robin等算法的负载均衡配置方案。

用户可以根据实际需求选择合适的负载均衡算法，并进行相应的配置。

2.服务器池配置服务器池是负载均衡器管理的一组后端服务器，负载均衡器将流量分发给这些服务器来处理。

在配置F5负载均衡器时，需要添加和配置服务器池，包括指定服务器IP地址、端口号、连接数限制等参数。

3.请求匹配配置请求匹配是指负载均衡器根据请求的特征（如URL、域名、协议等）来匹配和分发请求。

通过配置请求匹配规则，可以将特定类型的请求分发给指定的服务器。

F5负载均衡器支持按照URL、域名、源IP地址等进行请求匹配。

4.健康检查配置健康检查是负载均衡器用于检测后端服务器状态的一种机制。

通过配置健康检查规则，负载均衡器可以定期检测后端服务器的响应时间、连接数等指标，将不可用的服务器自动剔除或停止分发流量。

F5负载均衡器支持多种健康检查方式，包括PING、TCP、HTTP等。

5.会话保持配置会话保持是负载均衡器用于保持用户会话状态的一种机制。

在负载均衡环境中，如果用户的请求被分发到不同的服务器上，可能会导致会话状态的丢失。

F5链路负载均衡解决方案F5是一个网络解决方案提供商，提供了一系列的负载均衡产品和服务。

F5链路负载均衡解决方案被广泛用于大型企业和服务提供商的网络中，用来分发和平衡网络流量，提高网络的性能、可用性和安全性。

1.工作原理-DNS负载均衡：通过在DNS服务器上配置多个A记录，将流量分发到多个服务器上。

-IP负载均衡：通过在F5设备上配置虚拟IP地址，将流量分发到多个服务器上。

-基于内容的负载均衡：通过分析请求的内容，将流量分发到最合适的服务器上。

F5设备上还提供了一些高级功能，用来进一步优化负载均衡效果，如会话持久性、HTTP压缩、SSL加速等。

2.特点-高性能：F5设备使用硬件加速器来提高负载均衡的性能，能够处理大量的网络流量。

-高可用性：F5设备具有冗余和故障转移的功能，当一个设备出现故障时，其他设备能够接管其工作，保证服务的连续性。

-灵活性：F5设备具有高度可配置的参数，可以根据实际需求进行灵活的配置和调整。

-可扩展性：F5设备支持横向扩展，可以通过增加设备来处理更大的流量负载。

-安全性：F5设备提供了一系列的安全功能，如SSL加速、认证和授权等，可以保护网络免受恶意攻击。

3.应用场景-互联网应用：由于互联网应用的访问量通常非常大，需要将流量平衡地分发到多个服务器上才能达到高性能的要求。

-数据中心：数据中心通常具有多个服务器，并且需要在它们之间平衡流量，以提供高可用性和性能。

-电子商务网站：电子商务网站通常需要处理大量的网络流量，将流量均衡分发到多个服务器上，可以确保网站的可用性和性能。

-应用服务器集群：应用服务器集群通常包括多个服务器，通过使用F5设备进行负载均衡，可以实现应用服务器的高可用性和性能。

-服务提供商网络：服务提供商通常需要处理大量的网络流量，并提供高可用性和性能的服务。

使用F5链路负载均衡解决方案，可以将流量分发到多个服务器和数据中心上，以实现这些要求。

总结起来，F5链路负载均衡解决方案是通过将网络流量分发到多个服务器上，实现负载均衡和高可用性的一种解决方案。

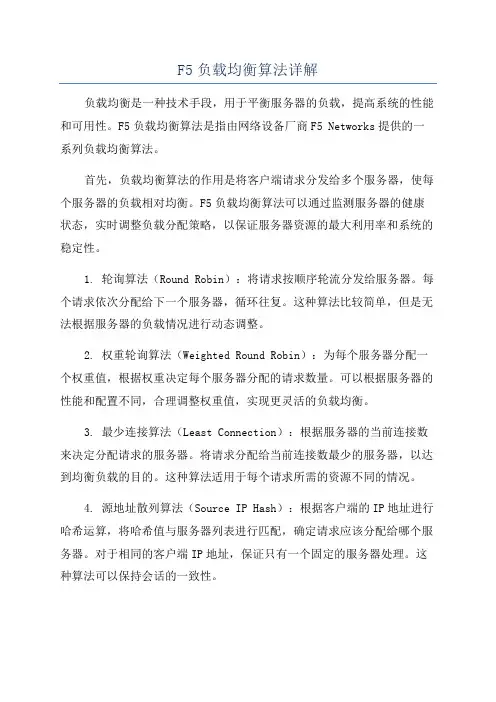

F5负载均衡算法详解负载均衡是一种技术手段，用于平衡服务器的负载，提高系统的性能和可用性。

F5负载均衡算法是指由网络设备厂商F5 Networks提供的一系列负载均衡算法。

首先，负载均衡算法的作用是将客户端请求分发给多个服务器，使每个服务器的负载相对均衡。

F5负载均衡算法可以通过监测服务器的健康状态，实时调整负载分配策略，以保证服务器资源的最大利用率和系统的稳定性。

1. 轮询算法（Round Robin）：将请求按顺序轮流分发给服务器。

每个请求依次分配给下一个服务器，循环往复。

这种算法比较简单，但是无法根据服务器的负载情况进行动态调整。

2. 权重轮询算法（Weighted Round Robin）：为每个服务器分配一个权重值，根据权重决定每个服务器分配的请求数量。

可以根据服务器的性能和配置不同，合理调整权重值，实现更灵活的负载均衡。

3. 最少连接算法（Least Connection）：根据服务器的当前连接数来决定分配请求的服务器。

将请求分配给当前连接数最少的服务器，以达到均衡负载的目的。

这种算法适用于每个请求所需的资源不同的情况。

4. 源地址散列算法（Source IP Hash）：根据客户端的IP地址进行哈希运算，将哈希值与服务器列表进行匹配，确定请求应该分配给哪个服务器。

对于相同的客户端IP地址，保证只有一个固定的服务器处理。

这种算法可以保持会话的一致性。

5. 最快响应算法（Fastest Response）：通过测量服务器的响应时间来决定分配请求的服务器。

将请求分配给响应时间最短的服务器，以提高系统性能和用户体验。

6. 动态服务选择算法（Dynamic Service Selection）：根据实时监测的服务器状态和负载情况，自动选择最适合处理当前请求的服务器。

可以根据服务器的负载、响应时间、带宽等指标进行综合评估，动态调整负载分配策略。

以上是F5负载均衡算法的主要内容，每种算法都有不同的适用场景和特点。

F5服务器负载均衡解决方案F5服务器负载均衡解决方案是一种用于分配网络流量和资源的技术，可以提高服务器性能和可用性。

该解决方案基于F5的硬件负载均衡器和软件定义的网络服务，具备强大的流量管理和应用交付功能。

本文将详细介绍F5服务器负载均衡解决方案的原理、功能和优势。

1.原理F5服务器负载均衡解决方案基于分布式系统架构，通过将流量分配到多个服务器上，实现高效的负载均衡。

它使用的是四层和七层负载均衡技术，能够根据不同的应用需求，通过算法判断并选择最合适的服务器来处理请求。

同时，它还可以对不同类型的流量进行分类和分发，以提供更好的性能和安全性。

2.功能-服务器的健康检查：通过定期检查服务器的状态和性能指标，可以及时发现故障和异常，并采取相应措施，确保服务器的可靠性和稳定性。

-流量管理：根据应用需求进行流量分配和调度，以确保每个服务器都能够充分利用资源，提高整体的吞吐量和响应速度。

-故障转移和容错：在服务器出现故障时，自动将请求转发到其他可用的服务器上，从而避免中断服务和数据丢失，并提供无缝的用户体验。

-安全性和防护：通过深度包检测和应用层协议分析，可以检测和阻止恶意流量和攻击，提供更高的安全性和防护能力。

-弹性扩展：根据实际需求，动态增加或减少服务器的数量，以适应流量的波动和应用的扩展。

3.优势-高可用性：通过将流量分散到多个服务器上，即使其中一个服务器发生故障，也不会影响整体的服务可用性。

-灵活性：可以根据实际需求进行配置和管理，以快速适应不同的业务场景和应用需求。

-性能优化：通过优化流量分发和应用交付，提高服务器的性能和吞吐量，从而提供更好的用户体验。

-安全防护：通过内置的安全性能和强大的防护能力，可以有效防止各种网络攻击和恶意流量，保护服务器和应用的安全。

-可扩展性：支持弹性扩展和动态配置，可以根据业务需求和流量负载进行自动调整和调节，提高资源利用率和应用的可伸缩性。

总结起来，F5服务器负载均衡解决方案是一种强大的网络流量管理和应用交付工具，通过将流量分散到多台服务器上，实现高可用性、灵活性、性能优化和安全防护。

F5 Networks多出口链路负载均衡解决方案建议目录一．多出口链路负载均衡需求分析 (3)二．多出口链路负载均衡解决方案概述 (4)2.1多出口链路负载均衡网络拓朴设计 (4)2.2方案描述 (5)2.3方案优点 (6)2.3.1 拓扑结构方面 (6)2.3.2安全机制方面 (6)三．技术实现 (7)3.1F5多出口链路负载均衡（产品选型：B IGIP LC） (7)3.2O UTBOUND流量负载均衡实现原理 (8)3.3I NBOUND流量负载均衡实现原理 (9)3.4在链路负载均衡环境中的DNS设计和域名解析方式 (11)3.4.1 Root DNS（注册DNS）直接与F5多链路负载均衡器配合 (11)3.4.2 Root DNS（注册DNS）通过第三方DNS Server与F5多链路负载均衡器配合（我们建议这种方式） (13)3.5F5设备双机冗余----毫秒级切换原理 (15)3.6S TATEFUL F AIL O VER 技术（与F5设备双机冗余有关） (16)四．产品介绍 (17)4.1F5B IGIP (17)一．多出口链路负载均衡需求分析为了保证XXXX出口链路的高可用性和访问效率，计划拥有两条线路：一条中国网通链路，一条中国电信链路。

F5公司的多链路负载均衡设备（Bigip）能够提供独具特色的解决方案，不但能够充分利用这两条链路（双向流量按照预设的算法分担到不同的链路上，一旦一条链路不通的情况下，能够无缝切换到另外一条可用链路上）；而且可以根据对不同链路的侦测结果，将最快速的链路提供给外部用户进行响应，从而解决目前广泛存在的多个ISP之间的互联互通问题。

具体解决方案特色如下：➢提供内网至internet流量的负载均衡（Outbound）➢实现从Internet对服务器访问流量的负载均衡（Inbound）➢支持自动检测和屏蔽故障Internet链路➢支持多种静态和动态算法智能均衡多个ISP链路的流量➢支持多出口链路动态冗余，流量比率和切换➢支持多种DNS解析和规划方式，适合各种用户网络环境➢支持Layer2－7交换和流量管理控制功能➢完全支持各种应用服务器负载均衡，防火墙负载均衡➢多层安全增强防护，抵挡黑客攻击➢业界领先的双机冗余切换机制，能够做到毫秒级切换➢详细的链路监控报表，提供给网络管理员直观详细的图形界面➢对于用户完全透明➢对所有应用无缝支持➢业界优异的硬件平台和性能➢稳定，安全的设备运行记录二．多出口链路负载均衡解决方案概述2.1 多出口链路负载均衡网络拓朴设计下面是专门为XXXX设计的多出口链路负载均衡网络拓扑图（单机版）。

F5服务器负载均衡方案负载均衡（Load Balancing）是指将网络流量分配到多个服务器处理，以实现对服务器负载的均衡分配，提高服务器的处理性能和可靠性。

F5是一家专业从事应用交付控制（Application Delivery Controller，ADC）的公司，其产品被广泛应用于大型企业和互联网服务提供商中。

本文将介绍F5服务器负载均衡方案的工作原理、应用场景以及优势等内容。

一、工作原理1.健康检查：F5负载均衡设备会定期向后端服务器发送健康检查请求，判断服务器是否正常工作。

如果服务器故障或负载过高，F5会将其从负载均衡器的服务器池中剔除，以保证分配到正常工作的服务器上。

2.分配算法：F5负载均衡设备采用多种分配算法，如轮询、最少连接、权重等方式，将流量分配给不同的服务器处理，以实现负载均衡。

其中，轮询算法是最基本的算法，将请求依次分配给每个服务器；最少连接算法会优先将请求分配给连接数最少的服务器；权重算法会根据服务器的性能和负载情况设置相应的权重值，提升性能较好的服务器的处理能力。

3.会话管理：F5负载均衡设备可以通过会话保持功能，将同一个用户的请求分配给同一个后端服务器处理，确保用户在整个会话期间不会被切换到其他服务器上，提升用户体验。

4.响应处理：F5负载均衡设备会接收后端服务器返回的响应，并将响应发送给用户端，实现流量的双向分发。

二、应用场景1.高可用性要求：通过将流量分配到多个服务器处理，即使台服务器出现故障，也能保证服务的正常运行，提高系统的可用性。

2.流量集中处理：通过将用户的请求集中到负载均衡设备上，并分配给后端多台服务器处理，能够有效减轻单台服务器的负载压力，提高系统的处理能力。

3.横向扩展：当系统负载增加时，可以通过添加新的服务器来扩展系统的处理能力，F5负载均衡设备能够智能地将流量分配给不同的服务器，提高整个系统的性能。

4.会话保持：对于需要保持用户会话状态的应用，F5负载均衡设备可以通过会话保持功能，将同一个用户的请求分配给同一个后端服务器处理，确保用户在整个会话期间的一致性和稳定性。

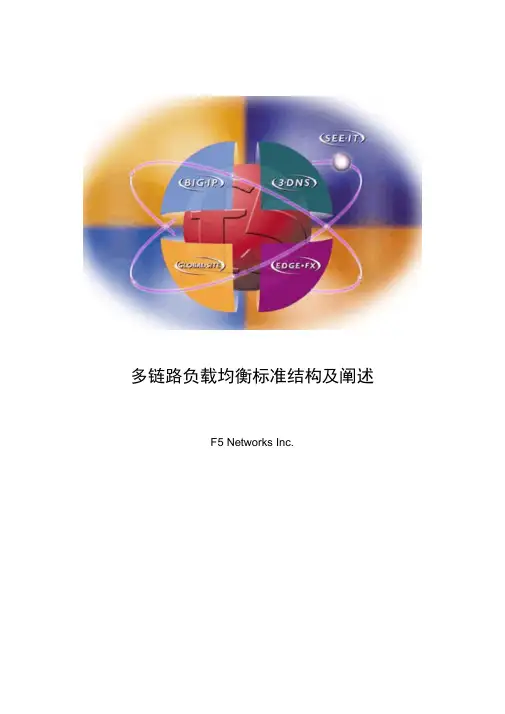

多链路负载均衡标准结构及阐述F5 Networks Inc.目录一、F5多链路负载均衡标准结构 (3)1.1标准结构拓扑图 (3)1.2技术阐述 (3)二、域名解析方式 (12)2.1 Root DNS Server 直接与F5多链路负载均衡器配合•••122.1.1 CNAME 方式 (13)2.1.2 NS委派方式 (13)2.2 Root DNS Server通过第三方DNS Server与F5多链路负载均衡器配合 (14)2.2.1 CNAME 方式 (14)2.2.2 NS 方式 (15)三、F5多链路负载均衡其它结构及阐述 (16)3.1冗余结构 (16)3.2与防火墙配合的结构 (17)3.2.1后置防火墙 (17)3.2.2前置防火墙 (18)一、F5多链路负载均衡标准结构1.1标准结构拓扑图下图是F5多出口链路负载均衡解决方案的标准结构（单台设备）ISPthxil«T1.1.1)iiiterndl vlnni ntprn^ I nptutrnrkIhttl i. iO $<n*r.站Seivti. 30GW:192.168.1.21.2技术阐述网络环境描述上图中F5多链路负载均衡设备通过ISP1和ISP2接入In ternet。

每个ISP 都分配给该网络一个IP地址网段，假设ISP1分配的地址段为100.1.1.0/24 ,ISP2分配的地址段为200.1.1.0/24 (此处的200.1.1.0/24 表示网络IP地址段为：200.1.1.0，子网掩码为24 位，即255.255.255.0 )。

同样，In ternet 知道通过ISP1访问100.1.1.0/24 ，通过ISP2访问200.1.1.0/24。

网络中的主机和服务器都属于私有网段192.168.1.0/24。

F5多链路负载均衡设备解决方案就是在内部交换机和连接ISP的路由器之间，跨接一台多链路负载均衡设备应用交换机，所有的地址翻译和In ternet链路优化全部由多链路负载均衡设备来完成。

简单的服务器负载均衡设置介绍 接下来让我们来做一个简单的本地服务器负载均衡配置，拓扑图如下：
首先先配置 网络设置 ：创建VLAN 以及VLAN 配置 ：
Internet
External 10.10.X.31
Shared 10.10.X.33
Internal 172.16.X.31
Shared 172.16.X.33
172.16.x.2 172.16.x.3 172.16.x.4
Click “Create”来创建Internal & External Vlan :
然后创建vlan 管理IP : Self IP :
网络设置好后，开始配置Pool :
（注：如果需要特别的Monitor ，可以先建一个monitor , 选Local traffic -> Monitor -> 进行Monitor 创建。

）
在Pool 里，将服务器IP 及服务（port ）加入，选好负载均衡算法：
然后“finish “, 这样，你已经定义好Pool 了。

接下来，我们将建立Virtual Server , 并把我们定义好的Pool : web_pool1 和Virtual server
建立关系：
profiles, 然后在Virtual Servers 里选中即可）
定义好后，选“ Finish “完成Virtual Server 的定义。

这样，简单的服务器负载均衡已经配好了，简单吧！开始用吧……。

F5负载均衡设备组网架构概述引言负载均衡（Load Balancing）是一种将网络流量分发到多个服务器资源的技术，可提高网络性能、可靠性和可扩展性。

F5负载均衡设备是一个常用的解决方案，能够实现负载均衡、安全性和性能优化等功能。

本文将介绍F5负载均衡设备的组网架构概述，包括其原理、组成部分和工作方式。

F5负载均衡设备的原理F5负载均衡设备采用了多种负载均衡算法，如加权轮询、最小连接数、URL哈希等。

这些算法能够根据服务器的负载情况，将流量合理地分发到各个服务器上，以达到负载均衡的目的。

同时，F5负载均衡设备还支持会话保持功能，确保客户端的请求可以一直发送到同一台服务器上，避免了会话中断的问题。

F5负载均衡设备的组成部分F5负载均衡设备主要由以下几个组件组成：1. 负载均衡器负载均衡器是F5设备的核心组件，负责处理所有的客户端请求。

它通过运行负载均衡算法，将请求分发到后端的服务器集群上。

负载均衡器还可以进行健康检查，通过监测服务器的状态来判断是否将请求发送到该服务器上。

2. 服务器集群服务器集群是由多台服务器组成的一个集合，用于处理客户端的请求。

F5负载均衡设备将请求分发到服务器集群上，使得每台服务器都能够平均分担负载，提高系统的可用性和性能。

3. 防火墙F5负载均衡设备通常与防火墙一起使用，以提供更高的网络安全性。

防火墙可以对流量进行过滤和检查，防止恶意攻击和未经授权的访问。

4. 数据中心交换机数据中心交换机是连接F5负载均衡设备和服务器集群的关键组件。

它负责将负载均衡设备的流量转发到服务器集群，并通过链路聚合等技术提高带宽和可用性。

F5负载均衡设备的工作方式F5负载均衡设备的工作方式如下：1.客户端发送请求到F5负载均衡设备。

2.F5负载均衡设备根据预设的负载均衡算法，选择一个合适的服务器。

3.F5负载均衡设备将请求转发给所选的服务器。

4.服务器处理请求，并将响应发送回F5负载均衡设备。

5.F5负载均衡设备将响应发送回客户端。

F5服务器负载均衡基本原理F5服务器负载均衡是一种常用的网络技术，用于在多个服务器之间均匀分配客户端请求的负载。

它基于一系列算法和策略来决定将请求转发到哪个服务器上，以提高性能、可靠性和可扩展性。

下面将详细介绍F5服务器负载均衡的基本原理。

1.概述F5服务器负载均衡采用了一种“四层”和“七层”的负载均衡方式。

四层负载均衡基于传输层（TCP/UDP）进行均衡，而七层负载均衡基于应用层（HTTP/HTTPS）进行均衡。

F5负载均衡器通常作为网络中的一个中间设备，通过负载均衡算法将来自客户端的请求分发给多个服务器，从而实现请求的负载均衡。

2.负载均衡算法2.1轮询算法：F5负载均衡器按照设定的服务器顺序轮流将请求分发给每台服务器。

轮询算法简单且公平，但无法根据服务器的负载状况进行动态的调整。

2.2加权轮询算法：F5负载均衡器通过为每台服务器设置权重来决定分发请求的比例。

权重可以根据服务器的性能、配置和负载等情况进行调整，从而实现不同服务器的负载均衡。

2.3最小连接算法：F5负载均衡器根据每台服务器当前的连接数选择最少连接的服务器来处理请求。

该算法适用于处理处理时间较长的请求，如数据库查询等。

2.4最快响应时间算法：F5负载均衡器根据每台服务器的响应时间选择最快响应的服务器来处理请求。

该算法适用于需要快速响应的应用，如实时通信等。

3.健康检查和故障恢复F5服务器负载均衡器还会定期对服务器进行健康检查，以确保只有正常运行的服务器接收到请求。

健康检查可以通过检测服务器的响应时间、服务状态等指标来进行判断。

如果一些服务器出现故障或超过设定的阈值，F5负载均衡器会暂时停止将请求转发给该服务器，直到恢复正常。

4.会话保持F5服务器负载均衡器还支持会话保持功能，确保同一客户端的请求始终转发到同一台服务器。

会话保持可以基于客户端IP地址、Cookie、SSL证书等信息来进行判断。

这对于需要保持用户状态的应用非常重要，如购物车、用户登录等。

应用交换技术的负载均衡算法应用交换技术里主要包括四项关键的技术：●截获和检查流量●服务器监控健康检查●负载均衡算法●会话保持截获和检查流量保证只有合适的数据包才能通过；服务器监控和健康检查随时了解服务器群的可用性状态；负载均衡和应用交换功能通过各种策略导向到合适的服务器；会话的保持以实现与应用系统完美结合；F5在应用交换技术中的优势：A、截获和检查流量–BIG-IP 有最强的数据包截获和检查引擎去检查任何数据流量包中的任何部分，可以检测16384bytes包的深度，理论上可以检测64Kbytes的包长度–这使得BIG-IP 明显有别于其他的厂商的产品B、用于定制控制的iRules工具–可用来定义如何根据报头和/或TCP有效负载信息来引导、保存和过滤流量。

–iRules增强了企业或服务提供商定根据业务需求定制应用流量的能力。

–通用检查引擎和iRules分别是应用智能和业务决策来进行应用流量管理的方法和工具。

C、服务器监控和健康检查–服务器(Node)-Ping(ICMP)–服务(Port)-Connect–扩展的应用验证(EA V)–扩展的内容验证(ECV)–针对VOD服务器的专用健康检查机制–针对节点的检查频率和超时频度,e.g.10seconds响应,e.g.5secondsD、负载均衡和应用交换功能–Global Load Balancer提供17种负载均衡算法–F5提供最优质的负载均衡和应用交换功能静态算法动态算法智能算法I –controlUIE + Irules–Local Load Balancer提供12种负载均衡算法E、持续功能–连续性与负载平衡是相互对立的，但它对于负载平衡又是必不可少的!–简单的连续性—基于源地址–HTTP Cookie 连续性–SSL Session ID 连续性–目的地址的亲合作用--caches–standby BIG-IP实现对连续性记录的镜像–智能与第七层的内容交换组合F5做为应用交换领域的领导厂商，一直保持着技术上的领先地位，F5已经有40多项技术申请了专利，其它的竞争合作伙伴都在购买F5的这些专利技术。

1．网络化应用带来的问题近年来，随着Internet的发展及普及，越来越多的企业和机构将他们的关键业务应用于互联网上。

在网络带给人们方便快捷的同时，网络访问的其他问题也相应而出：各种高带宽的应用（视频、音频、VOIP）及其他无关程序对带宽的争用，导致网络的发展永远跟不上对带宽需求的发展；链路的不稳定性导致一旦链路中断，整个企业的网络应用随之瘫痪；各个ISP之间互联互通的限制，导致南北访问速度相差达几十倍；网络攻击的发展及难以追踪的特性（尤以DDOS为甚），导致企业的网上应用随时面临巨大的风险。

这些问题的出现给网络提出了快速、安全、高可用的较高要求。

2．问题的分析2.1 单一链路的单点故障问题在一个单链路接入Internet的网络中，一个或多个DNS服务器对于同一个域名均解析为同一个地址。

在该种网络结构之中，无论主机系统、网络系统的规划有多么完美，完全的排除了应用瓶颈和单点故障，都还存在一个非常明显的单点故障，就是网络接入部分的方案不够完整，一旦网络接入部分链路出现中断就意味着所有应用的中断。

2.2 Internet用户访问快慢的差异随着国内最大的Internet接入提供商Chinanet被拆分为北方China Netcom 和南方China Telecom之后，两方资源的互访受到了很大程度的影响。

其出现的根本原因为南北网络的互通互联接点拥塞，造成用户丢包、延迟较大，从而导致访问缓慢，甚至对于一些应用根本无法访问。

以下是一张在真实环境下的实测数据表：表中可以看出，对于同一个站点，一个用户分别从两条线路进行访问，得出的访问速度差异是非常大的。

最大的差值在广东电信分别访问站点的两条线路，其速度差异接近20倍。

所以如果仅以一条链路接入的话，不管使用的是哪家ISP，都会导致其他ISP的用户访问变得非常慢，甚至影响应用的正常使用。

因此，应使用多条Internet链路接入以避免链路单点故障和解决南北互联互通问题。

F5链路负载均衡解决方案LCF5链路负载均衡解决方案（LC）是由F5 Networks开发的一种高效的解决方案，旨在提供可靠的负载均衡服务，以确保应用程序的高可用性和可伸缩性。

本文将详细介绍F5链路负载均衡解决方案的架构和功能，并讨论其优势和适用性。

F5链路负载均衡解决方案的架构主要包含以下几个组件：负载均衡器、服务器池、健康检查和应用分发。

负载均衡器是整个解决方案的核心，它基于预定义的策略将传入的网络流量分发到服务器池中的多个服务器上。

这些服务器可以是物理服务器或虚拟机。

服务器池是一组具有相同应用程序服务的服务器，它们共享负载并提供高可用和可扩展的应用程序服务。

服务器池可以动态调整，以应对流量增加或服务器故障的情况。

F5链路负载均衡解决方案使用多种负载均衡算法来决定将请求分发到哪个服务器上，以确保最佳的资源利用和响应时间。

健康检查是F5链路负载均衡解决方案的另一个重要组件。

它用于监测服务器的可用性和性能，并根据预定义的条件决定是否将流量分发到该服务器。

健康检查可以通过各种方式进行，例如Ping测试、HTTP请求和端口扫描等。

应用分发是F5链路负载均衡解决方案的最后一个组件，它用于将传入的应用程序流量路由到合适的服务器上。

应用分发是根据预定义的策略和条件进行的，以确保应用程序的高可用性和性能。

F5链路负载均衡解决方案具有许多优势。

首先，它提供了即插即用的功能，可以轻松集成到现有网络环境中。

其次，它提供了灵活的负载均衡策略和条件，以满足不同应用程序的需求。

此外，F5链路负载均衡解决方案还提供了高级的健康检查功能，可以自动检测和修复故障服务器，以确保应用程序的连续性和稳定性。

最后，F5链路负载均衡解决方案还提供了强大的安全性功能，例如SSL加速和防火墙保护，以保护应用程序的数据和用户隐私。

F5链路负载均衡解决方案适用于各种不同的应用场景。

例如，在数据中心环境中，它可以用于分发流量到多个Web服务器、应用服务器和数据库服务器上，以提供高可用和可扩展的应用程序服务。

图解F5-链路负载均衡详细配置方法WAN广域网链路负载均衡测试项目测试项目背景：测试环境描述1.1 需求描述XX股份领导反应：通过互联网采用SSL VPN方式，访问青岛总部内网的OA系统速度慢。

为了解决此问题，目前采用三种测试方案：1、CITRIX；2、新增加一台JUNIPER SA4000；3、增加一台F5 BIGIP LC设备和两条分别为青岛联通、青岛移动的100M链路结合进行WAN链路负载均衡测试。

第二种测试方案目前已做完，效果不理想，当前准备执行第三套测试方案。

F5 BIGIP LC以及如何在使用GTM一张静态的表单（er）来实现Topology计算。

由于LC只能解析A记录，无法解析SOA 、MX、PTR记录，所以LC 只能做一台DNS的子域，无法取代客户的DNS服务器（）。

测试要求：解决电信和网通的南北互连互通问题，用户有二条链路，（一条网通线路，一条电信线路）。

测试规则如下：1.访问CNC网站走CNC线路2.访问CT网站走CT的线路3.访问本地域名（）CNC用户从CNC线路过来访问4.访问本地域名（）CT用户从CT线路访问测试环境描述2测试设备配置步骤2.1 基础配置2.1.1进入管理界面，激活license。

注意事项：激活LC设备的license后，一定要完全重新启动一次(Full_box_reboot)。

系统会自动生成相关的文件和启动相应的服务。

2.1.2Platform相关设置由于是部分授权，所以LC将作为的子域的NameserverHostname：使用NS 的提醒：上线测试Root和admin密码一定要修改，不可以使用默认的。

2.2 Network的配置2.2.1创建VLAN建立三个vlan，电信网通各建一个vlan，内部建立一个vlanAddress：就是NS记录的IP地址做完network设置，建议测试网络连通性，并且检查Interface属性，判断端口自协商是否成功。
