温度控制系统测试.

温控器检测报告1. 前言本文将对温控器进行检测，并对其功能、性能以及安全性进行评估。

温控器是一种用于控制与调节温度的设备，常见于各类家电、工业设备以及各种温控系统中。

本次检测的目的是确保温控器能够稳定可靠地工作，符合预期的温控要求。

2. 检测方法为了对温控器进行全面的检测，我们采取了以下步骤和方法：1.功能性测试：测试温控器的基本功能，包括温度调节、设定温度、测量温度等。

这些功能是温控器的核心，需要确保其正常工作。

2.性能测试：测试温控器的性能参数，包括温度精度、稳定性、响应时间等。

这些参数直接影响温控器的使用体验和调控效果。

3.安全性测试：测试温控器的安全性能，包括电气安全和防火安全等。

这些测试旨在保证用户使用温控器时的安全。

3. 功能性测试3.1 温度调节我们使用标准的温度控制设备，将温度逐渐调整到不同的设定值，并观察温控器是否能够准确地控制温度。

通过多次重复测试，我们发现温控器的温度调节功能非常稳定，能够达到预期的调节目标。

3.2 设定温度在温度调节功能的基础上，我们进一步测试了温控器的设定温度功能。

通过将温控器设定为不同的温度，我们观察到温控器能够准确地将环境温度调节到我们所设定的目标温度。

3.3 测量温度为了验证温控器温度测量的准确性，我们将温控器与标准温度计进行对比。

结果显示，温控器的温度测量非常接近标准温度计的测量结果，误差在可接受范围内。

4. 性能测试4.1 温度精度我们通过将温控器与高精度温度计一同放置在相同的环境中，对比两者测量结果的差异来评估温控器的温度精度。

测试结果表明，温控器的温度精度达到了±0.5°C，满足了一般使用要求。

4.2 稳定性为了测试温控器的稳定性，我们将温控器长时间运行，并观察温度波动情况。

经过多次测试，我们发现温控器的温度波动很小，保持在±1°C以内，表现出了较好的稳定性。

4.3 响应时间我们通过改变温控器设定的目标温度，来测试温控器的响应时间。

温度控制系统要点在现代化的工业生产中，温度控制是至关重要的一部分。

从食品加工到化学反应，从塑料制造到微电子产业，都需要对温度进行精确和可靠的控制。

本文将探讨温度控制系统的要点和关键组成部分。

1、温度传感器温度传感器是温度控制系统的核心组成部分，它能够感知并测量被控对象的温度。

根据不同的应用场景和精度要求，可以选择不同类型的温度传感器，如热电阻、热电偶、红外传感器等。

2、控制器控制器是温度控制系统的中枢，它根据温度传感器的读数来决定如何调整被控对象的温度。

控制器可以是简单的机械式控制器，也可以是更复杂的数字控制器。

数字控制器可以配备PID（比例-积分-微分）算法，以提供更精确的温度控制。

3、执行器执行器是控制系统的末端，它根据控制器的指令来调整被控对象的温度。

执行器可以是加热器、冷却器、风扇等设备。

执行器的选择取决于被控对象的特性和控制要求。

4、被控对象被控对象是温度控制系统需要控制的设备或过程。

在选择执行器和控制器时，需要考虑被控对象的特性和要求。

例如，被控对象可能是塑料成型机、发酵罐、半导体生产线等。

5、反馈系统反馈系统是将控制系统的输出与设定值进行比较的系统。

它向控制器提供信息，使其了解其命令是否已使系统达到所需的温度。

如果需要调整温度，控制器将发送新的指令给执行器。

6、电源和安全设备温度控制系统需要稳定的电源供应以确保其正常工作。

同时，为了确保安全，系统应配备过载保护、短路保护等安全设备。

总结：温度控制系统需要精确和可靠地控制温度，以确保工业过程的稳定性和产品的质量。

在构建或维护温度控制系统时，应考虑温度传感器、控制器、执行器、被控对象、反馈系统和电源及安全设备等关键要素。

通过选择合适的设备并优化系统设计，可以实现对温度的精确控制，从而提高生产效率和质量。

随着科技的不断发展，智能化成为各行各业的主要趋势。

温度控制作为日常生活和工业生产中的重要环节，如何实现智能化以提高效率、节约能源以及提高生产质量，已成为业界的焦点。

PID 温度控制实验PID(ProportionalIntegralDerivative)控制是最早发展起来的控制策略之一，它根据系统的误差，利用比例、积分、微分计算出控制量对系统进行控制。

当我们不彻底了解一个系统和被控对象，或者不能通过有效的测量手段来获得系统参数时，最适合用 PID 控制技术。

由于其算法简单、鲁棒性好和可靠性高，被广泛应用于工业过程控制。

PID 调节控制是一个传统控制方法，它合用于温度、压力、流量、液位等几乎所有现场，不同的现场，仅仅是 PID 参数应设置不同，只要参数设置得当均可以达到很好的效果。

本实验以 PID 温度控制为例，通过此实验可以加深对检测技术、自动控制技术、过程控制等专业知识的理解。

2、掌握正校实验的方法，并用正交实验法来确定最佳 P、I、D 参数3、会求根据温度变化曲线求出相应的超调量、稳态误差和调节时间的方法二、仪器与用具加热装置、加热控制模块、单片机控制及显示模块、配套软件、电脑。

三、实验原理1、数字 PID 控制原理数字 PID 算法是用差分方程近似实现的,用微分方程表示的 PID 调节规律的理想算式为:1de(t)u(t)KP[e(t)e(t)dtTD] (1)TI0dt 单片机只能处理数字信号，上式可等价于:tTUnKP[enTIeii0nTD(enen1)] (2) TTTenD(en2en1en2)] (3) TIT (2) 式为位置式 PID 算法公式。

也可把(2)式写成增量式 PID 算法形式: UnUnUn1KP[enen1 其中,en 为第 n 次采样的偏差量； en-1 为第 n-1 次采样的偏差量； T 为采样周期； TI 为积分时间；TD 为微分时间； KP 为比例系数。

2、PID 温度控制的框图设定温度(SV)温度偏差(EV)(EV=SV-PV)PID 调节器按周期调节脉冲宽度输出加热装置实际温度(PV)图 1PID 温度控制的框图温度 PID 控制是一个反馈调节的过程:比较实际温度(PV)和设定温度(SV)的偏差,偏差值经过 PID 调节器运算来获得控制信号,由该信号控制加热丝的加热时间,达到控制加热功率的目的,从而实现对系统的温度控制。

单片机温度控制系统设计及实现温度控制是很多自动化系统中的重要部分，可以应用于许多场景，如家用空调系统、工业加热系统等。

本文将介绍如何利用单片机设计和实现一个简单的温度控制系统。

一、系统设计1. 硬件设计首先,我们需要选择合适的硬件来搭建我们的温度控制系统。

一个基本的温度控制系统由以下几个组件组成：- 传感器：用于检测环境的温度。

常见的温度传感器有热敏电阻和温度传感器。

- 控制器：我们选择的是单片机，可以根据传感器的读数进行逻辑判断，并控制输出的信号。

- 执行器：用于根据控制器的指令执行具体的动作，例如开启或关闭空调。

2. 软件设计温度控制系统的软件部分主要包括，传感器读取、温度控制逻辑和执行器控制。

我们可以使用C语言来编写单片机的软件。

- 传感器读取：通过串口或者模拟输入端口来读取传感器的数据，可以利用类似的库函数或者自己编写读取传感器数据的函数。

- 温度控制逻辑：根据读取到的温度值，判断当前环境是否需要进行温度调节，并生成相应的控制信号。

- 执行器控制：将控制信号发送到执行器上，实现对温度的调节。

二、系统实施1. 硬件连接首先，将传感器连接到单片机的输入端口，这样单片机就可以读取传感器的数据。

然后，将执行器连接到单片机的输出端口，单片机可以通过控制输出端口的电平来控制执行器的开关。

2. 软件实现编写单片机的软件程序，根据前面设计的软件逻辑，实现温度的读取和控制。

首先，读取传感器的数据，可以定义一个函数来读取传感器的数据并返回温度值。

其次，根据读取到的温度值，编写逻辑判断代码，判断当前环境是否需要进行温度调节。

如果需要进行温度调节，可以根据温度的高低来控制执行器的开关。

最后，循环执行上述代码，实现实时的温度检测和控制。

三、系统测试和优化完成软硬件的实施之后，需要对温度控制系统进行测试和优化。

1. 测试通过模拟不同的温度情况，并观察控制器的输出是否能够正确地控制执行器的开关。

可以使用温度模拟器或者改变环境温度来进行测试。

温度检测与控制实验系统设计任务书设计参数：被测温度1200C,最大误差不超过±1℃,设计要求：(1).被控对象为小型加热炉，供电电压220VAC,功率2KW,用可控硅控制加热炉温度；(2).通过查阅相关设备手册或上网查询，选择温度传感器、调节器、加热炉控制器等设备(包括设备名称、型号、性能指标等)；(3).设备选型要有一定的理论计算；(4).用所选设备构成实验系统，画出系统结构图；(5).列出所能开设的实验，并写出实验目的、步骤、要求等温度检测与控制实验系统设计一摘要本文介绍了一个简单的温度检测与控制系统的设计。

该系统的被控对象为小 型加热炉，供电电压为220VAC,功率2KW,被测温度1200度，误差不超过±1℃。

本设计通过热电偶测量加热炉内液体的温度，将热电偶的输出信号直接传输到调 节器，该调节器内部集成有变送器，并且可设定给定温度值，本实验为1200度。

调节器将偏差信号变为标准的4-20MA 或l —5v 电信号。

该信号输出到调功器， 可改变晶闸管导通时间，从而调节输出平均电压的大小，实现加热炉温度的控制。

经验证此控制器的性能指标达到要求。

二系统框图本系统中，检测单元热电偶，调节器为集成变送器的数字调节器，执行器为 可控硅调功器，被控对象为加热炉，被控参数为温度。

三设备选型1热电偶热电偶要求测温度1200度，误差不超过±1℃,所以决定了只能用钳钱等贵 金属材料热电偶。

钳馅热电偶乂称高温贵金属热电偶，钳铭有单伯铭（钳铭 10-伯铭）和双祐钱（钳钱30-伯铭6）之分，它们作为温度测量传感器，通 常与温度变送器、调节器及显示仪表等配套使用，组成过程控制系统，用以 直接测量或控制各种生产过程中0T800C 范围内的流体、蒸汽和气体介质 以及固体表面等温度。

钳籍热电偶的工作原理是伯铭热电偶是由两种不同成分的导体两 端接合成回路时，当两接合点温度不同时，就会在回路内产生热电流。

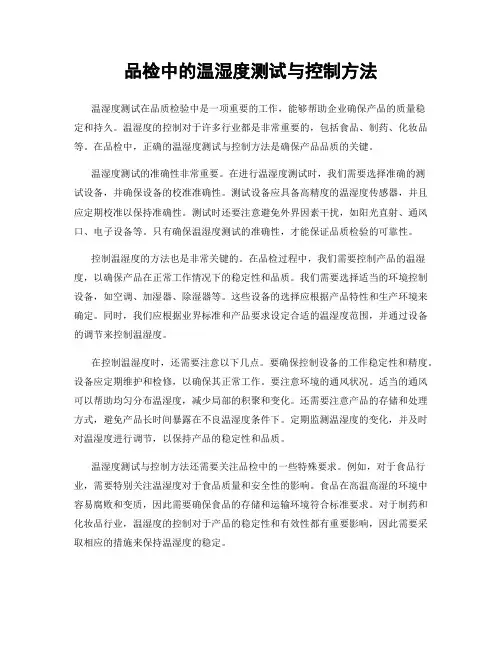

品检中的温湿度测试与控制方法温湿度测试在品质检验中是一项重要的工作，能够帮助企业确保产品的质量稳定和持久。

温湿度的控制对于许多行业都是非常重要的，包括食品、制药、化妆品等。

在品检中，正确的温湿度测试与控制方法是确保产品品质的关键。

温湿度测试的准确性非常重要。

在进行温湿度测试时，我们需要选择准确的测试设备，并确保设备的校准准确性。

测试设备应具备高精度的温湿度传感器，并且应定期校准以保持准确性。

测试时还要注意避免外界因素干扰，如阳光直射、通风口、电子设备等。

只有确保温湿度测试的准确性，才能保证品质检验的可靠性。

控制温湿度的方法也是非常关键的。

在品检过程中，我们需要控制产品的温湿度，以确保产品在正常工作情况下的稳定性和品质。

我们需要选择适当的环境控制设备，如空调、加湿器、除湿器等。

这些设备的选择应根据产品特性和生产环境来确定。

同时，我们应根据业界标准和产品要求设定合适的温湿度范围，并通过设备的调节来控制温湿度。

在控制温湿度时，还需要注意以下几点。

要确保控制设备的工作稳定性和精度。

设备应定期维护和检修，以确保其正常工作。

要注意环境的通风状况。

适当的通风可以帮助均匀分布温湿度，减少局部的积聚和变化。

还需要注意产品的存储和处理方式，避免产品长时间暴露在不良温湿度条件下。

定期监测温湿度的变化，并及时对温湿度进行调节，以保持产品的稳定性和品质。

温湿度测试与控制方法还需要关注品检中的一些特殊要求。

例如，对于食品行业，需要特别关注温湿度对于食品质量和安全性的影响。

食品在高温高湿的环境中容易腐败和变质，因此需要确保食品的存储和运输环境符合标准要求。

对于制药和化妆品行业，温湿度的控制对于产品的稳定性和有效性都有重要影响，因此需要采取相应的措施来保持温湿度的稳定。

总之，在品检中，温湿度测试与控制方法是确保产品质量的重要环节。

准确的温湿度测试可以提供可靠的数据，帮助企业了解产品的质量状况。

而适当的温湿度控制可以保持产品的稳定性和品质，并满足相关行业标准和要求。

长安大学《单片机原理及接口技术》课程设计（简易温度控制系统）专业：电气工程及其自动化学号： 2804060132姓名：任晴利指导老师：段晨东时间： 2008.12.22～2009.01.03目录目录。

题目。

摘要。

需求分析。

方案比较。

硬件设计。

硬件电路设计。

总体电路设计。

软件设计。

调试及结果分析。

附录1 电路程序。

附录2 电路总图。

题目：简易温度控制系统一．任务设计并制作一个简易的单片机温度自动控制系统（见图一）。

控制对象为自定。

图一 恒温箱控制系统二．要求设计要求如下（1）温度设定范围为40℃～90℃，最小区分度为1℃（2）用十进制数码显示实际温度。

（3）被控对象温度采用发光二极管以光柱形式和数码形式显示。

（4）温度控制的静态误差≤2℃。

扩充功能：控制温度可以在一定范围内设定，并能实现自动调整，以保持设定的温度基本保持不变（测量温度时只要求在现场任意设置一个检测点）。

恒温箱 执行器 可编程 控制器 显示器 变送器 设置键盘 电源 220V AC 温度传感器摘要本系统以A T89S52单片机芯片为核心，组成温度测量和控制系统，采用DS18B20数字温度传感器对温度进行实时采样，并将测量结果用数码管实显示，可以运用键盘按钮对温度进行设定，并且驱动加热器或制冷器将温度调整到设定温度，其功能完善，人机界面良好，可靠性高，AbstractThe system to single-chip AT89S52 chip as the core, the composition of the control of temperature control system of the adoption of digital temperature sensor DS18B20 temperature sampling, real-time display with digital temperature control, you can use the keyboard for temperature regulation, the use of heater and cooler temperature adjustments to improve its functions, a good man-machine interface, high reliability一、需求分析根据题目的具体要求，经过阅读思考，可对题目的具体任务、功能、技术指标等作如下分析。

温度的测量与控制总结报告作者：张永福、吴炜、李季红指导老师：周维龙、密茜一、设计要求：设计并制作一套能在30°C到80°C范围内实现温度测量与控制的电路系统。

系统中采用20Q/30W的空心瓷管电阻（或水泥电阻）做为电热元件，用直流稳压电源（30V/2A）做为供电电源，用PT100做为温度传感器。

二、设计任务：基本要求：（1）设计一个温度测量电路，其输出电压能随电热元件温度的变化而变化；记录温度在30°C~60°C范围内每变化5°C对应的模拟电压值（填写表1）；（2）以数字方式显示温度值；（3）先将电热元件温度稳定地控制在40°C （保持至少一分钟）；然后快速升温到60-C并将温度稳定地控制在609 （保持至少两分钟）；并分别用LED指示灯指示升温中、温度达到40°C和温度达到60°C。

提高要求：（1）可以将电热元件温度稳定地控制在30°C~80°C之间的任一指定温度值，温度值可以设定；尽量减短升温时间，减小温度起伏；（2）从40°C升温到60°C的时间可以设置：并尽量保持匀速升温；（3）自由发挥。

说明：（1）以具有测温功能的万用表做为标准温度计。

（2）竞赛和测试都使用学生配给的一套设备。

（3）竞赛系统和万用表的测温传感器可以贴近粘贴在电热元件上。

（4）为缩短测试周期，正式测试前可风扇等强制降温方法，将电热元件的温度保持在较低温度的状态；尽量在两个升温过程中完成所有参数的测试，可以两组交替测试。

三、总体思路：温度的测量和控制主要分为四个步骤进行：1.温度的采集：利用PT100对温度进行采集，通过采集电路，输出一个电压信号即温度采集信号。

2.数据的处理：对采集到的电压信号，输入到G2553系统，通过AD转换及一定的换算公式，输出一个PWM控制信号。

3.加热的控制：以达林顿管做开关管，采用PWM方式调节功率。

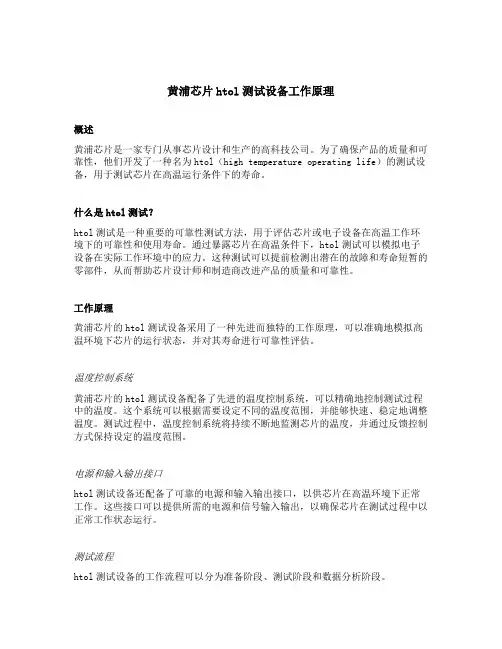

黄浦芯片htol测试设备工作原理概述黄浦芯片是一家专门从事芯片设计和生产的高科技公司。

为了确保产品的质量和可靠性，他们开发了一种名为htol（high temperature operating life）的测试设备，用于测试芯片在高温运行条件下的寿命。

什么是htol测试？htol测试是一种重要的可靠性测试方法，用于评估芯片或电子设备在高温工作环境下的可靠性和使用寿命。

通过暴露芯片在高温条件下，htol测试可以模拟电子设备在实际工作环境中的应力。

这种测试可以提前检测出潜在的故障和寿命短暂的零部件，从而帮助芯片设计师和制造商改进产品的质量和可靠性。

工作原理黄浦芯片的htol测试设备采用了一种先进而独特的工作原理，可以准确地模拟高温环境下芯片的运行状态，并对其寿命进行可靠性评估。

温度控制系统黄浦芯片的htol测试设备配备了先进的温度控制系统，可以精确地控制测试过程中的温度。

这个系统可以根据需要设定不同的温度范围，并能够快速、稳定地调整温度。

测试过程中，温度控制系统将持续不断地监测芯片的温度，并通过反馈控制方式保持设定的温度范围。

电源和输入输出接口htol测试设备还配备了可靠的电源和输入输出接口，以供芯片在高温环境下正常工作。

这些接口可以提供所需的电源和信号输入输出，以确保芯片在测试过程中以正常工作状态运行。

测试流程htol测试设备的工作流程可以分为准备阶段、测试阶段和数据分析阶段。

准备阶段在准备阶段，芯片将被正确地安装在测试设备中，并连接到电源和输入输出接口。

同时，温度控制系统也会被设置为所需的测试温度。

测试阶段一旦完成准备阶段，htol测试设备将开始进行测试。

测试期间，芯片将处于持续高温状态。

温度控制系统将始终保持芯片处于设定的测试温度范围内。

数据分析阶段测试完成后，测试设备将收集和记录测试期间产生的数据。

这些数据包括芯片的温度变化、电源和输入输出状态等。

通过对这些数据进行分析，可以评估芯片在高温环境下的可靠性和使用寿命。

基于单片机的温度控制系统设计温度控制系统是指通过对温度进行监控和控制，使温度维持在设定的范围内的一种系统。

单片机作为电子技术中的一种集成电路，具有控制灵活、精度高、反应迅速等优点，被广泛应用于温度控制系统。

一、系统硬件设计1.温度传感器：温度传感器是温度控制系统中的核心设备之一。

通过对环境温度的监测，将实时采集到的温度值传到单片机进行处理。

目前主要的温度传感器有热敏电阻、热电偶、晶体温度计等。

其中热敏电阻价格低廉、精度高，使用较为广泛。

2.单片机：单片机作为温度控制系统的基本控制模块，要求其具有高速、大容量、低功耗、稳定性强的特点。

常用单片机有STM32、AVR、PIC等，其中STM32具有性能优良、易于上手、接口丰富的优点。

3.继电器：温度控制系统中的继电器用于控制电源开关，当温度超出设定范围时，继电器将给单片机发送一个信号，单片机再通过控制继电器使得温度回到正常范围内。

4.数码管：数码管用于显示实时采集到的温度值。

在实际开发中，可以采用多位数码管来显示多个温度值，提高温度控制的精度性和准确性。

二、程序设计1.程序框架：程序框架最关键是实时采集环境温度，然后判断当前温度是否超出正常范围，若超出则控制继电器将电源关断，实现温度控制。

程序框架可参考以下流程：2.温度采集：采用热敏电阻作为温度传感器，利用AD转换实现数字化。

然后通过查表法或算法将AD值转化为环境温度值。

3.温度控制：将温度设定值与实时采集到的温度进行比较，若温度超出设定值范围，则控制继电器实现自动关断。

4.数码管控制：实时显示温度传感器采集到的温度值。

三、系统调试和性能测试1.系统调试：对系统进行硬件电路的检测和单片机程序的调试，确保系统各部分正常工作。

2.性能测试：利用实验室常温环境，将温度传感器置于不同的温度环境，测试系统的温度控制精度、反应速度和稳定性等性能指标。

在此基础上对系统进行优化，提高控制精度和稳定性。

四、总结基于单片机的温度控制系统通过对环境温度的实时监测和控制，实现自动化温度调节。
