机械制图复习题带答案机械制图是工程技术人员必备的基本技能之一，它涉及到对机械零件和设备的图形表示方法。
以下是一套机械制图复习题及其答案，供学生复习使用。
一、选择题1. 机械制图中，第一角投影法与第三角投影法的主要区别是什么？A. 视图数量不同B. 视图位置不同C. 视图表达方式不同D. 视图的投影方向不同答案：D2. 在机械制图中，下列哪个符号表示螺纹？A. ∅B. ∇C. ∞D. ∇∇答案：D3. 机械制图中，剖面图的主要用途是什么？A. 表示零件的外部形状B. 表示零件的内部结构C. 表示零件的尺寸D. 表示零件的材质答案：B二、填空题1. 机械制图中，_______ 表示零件的中心线。
答案：中心线2. 机械制图中，_______ 是用来表示零件长度、宽度和高度的图示。
答案：三视图3. 当一个零件的内部结构需要详细表达时，可以使用_______。
答案：剖面图三、简答题1. 简述机械制图中尺寸标注的基本原则。
答案：尺寸标注应遵循清晰、准确、合理的原则。
尺寸线应平行于所标注的线段，尺寸数字应位于尺寸线上方或旁边，且应避免尺寸线和数字相互交叉或重叠。
2. 解释什么是局部放大图，并说明其在机械制图中的作用。
答案：局部放大图是对零件的某一局部区域进行放大表示的图示，主要用于清晰展示零件的细微结构或难以用标准比例表示的部分。
它有助于设计者和制造者更准确地理解零件的细节特征。
四、绘图题1. 根据所给的三视图，绘制一个简单的机械零件的剖面图。
答案：[此处应附上相应的三视图和剖面图的示例]2. 绘制一个标准螺纹的剖面图，并标注其主要尺寸。
答案：[此处应附上螺纹剖面图的示例，并标注外径、内径、螺距等尺寸]结束语：通过上述复习题的练习，可以帮助学生加深对机械制图基本概念、方法和技巧的理解。
希望同学们能够认真复习，掌握机械制图的要点，为将来的工程实践打下坚实的基础。
《机械制图》期末考试试题及解答一、选择题（每题2分，共20分）1、在机械制图中，通常使用的投影法是（）投影法。
A.正投影B.斜投影C.中心投影D.平行投影答案：A.正投影2、在机械制图中，物体的三视图是指（）。
A.主视图、俯视图和左视图B.主视图、侧视图和后视图C.主视图、仰视图和右视图D.主视图、侧视图和顶视图答案：A.主视图、俯视图和左视图3、在机械制图中，虚线表示的是（）。
A.不可见轮廓线B.可见轮廓线C.中心线D.轴线答案：A.不可见轮廓线4、在机械制图中，中心投影法的特点是（）。
A.平行性B.真实性C.一致性D.集聚性答案：D.集聚性5、在机械制图中，基本视图共有（）个。
A. 3B. 4C. 5D. 6答案：C. 56、在机械制图中，采用剖视图的方法可以表示出物体的（）。
A.内形B.外形C.内外形状D.轮廓线答案：A.内形7、在机械制图中，斜视图主要用于表达（）的倾斜部分的实形。
A.与主视图不平行但相互垂直的平面B.与主视图平行但与主视方向不垂直的平面C.与主视图平行且与主视方向垂直的平面D.与主视图不平行且与主视方向垂直的平面答案：A.与主视图不平行但相互垂直的平面8、在机械制图中，局部视图通常用（）表示。
A.长对正、高平齐、宽相等B.长对正、高平齐、宽相等、长相等C.长对正、高平齐、宽相等、长相等、高相等D.长对正、高平齐、宽相等、长相等、高相等、宽相等答案：B.长对正、高平齐、宽相等、长相等9、在机械制图中，俯视图通常用来说明（）关系。
A.上、下方位B.前、后方位C.左、右方位D.东、西方位答案：A.上、下方位。
机械制图考试试题一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。
《机械制图》复习题及参考答案一、单选题（共30题，每题1分，共30分）1、在绘制零件的轮廓形状时，从一条直线（或圆弧）光滑过渡到另一条直线（或圆弧）的连接方式，称为（）。
A、圆弧连接B、过渡连接C、光滑连接D、以上都不对正确答案：A2、截平面与立体表面的交线称为（）A、截交线B、截平面C、截断面D、截切体正确答案：A3、一对互相啮合的齿轮它们的（）必须相等。
A、模数和齿数B、分度圆直径C、模数和压力角D、齿数正确答案：C4、以对称中心线为界，一半画成视图，一半画成剖视图，称为（）。
A、半剖视图B、全剖视图C、局部放大图D、局部视图正确答案：A5、在三维坐标系中，Y 轴代表（）方向尺寸A、厚度B、宽度C、高度D、长度正确答案：B6、用剖切平面局部地剖开机件，用波浪线将剖切部分与整体隔开，所得的剖视图称为（）。
A、局部视图B、全剖视图C、局部放大图D、半剖视图正确答案：A7、在图纸上的图框必须用（）画出。
A、粗实线B、细实线C、细虚线D、细点画线正确答案：A8、逆时针旋入的螺纹为（）。
A、左旋B、右旋C、可能是左旋也可能是右旋D、无法确定正确答案：A9、将机件的局部结构用大于原图形所采用的比例画出，所得到的图形称为（）。
A、局部放大图B、全剖视图C、局部视图D、半剖视图正确答案：A10、当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。
A、名称B、箭头C、剖面符号D、标注正确答案：B11、俯、左视图之间的投影关系为：（）。
A、宽相等B、长对正C、高平齐D、以上都不对正确答案：A12、内螺纹在规定画法中大径用（）绘制。
A、粗实线B、细实线C、点画线D、虚线正确答案：B13、将视图放大或缩小时最适宜的工具为( )。
A、分度器B、直角规C、点圆规D、比例分规正确答案：D14、利用三角板配合丁字尺可画（）之斜线。
A、15°B、40°C、35°D、25°正确答案：A15、基本偏差是指（）。
《机械制图》作业姓名:班级:学号:单位:分数:机械制图复习题第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210× 297 。
2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用线，尺寸线，尺寸界线采用西施线，轴线，中心线采用点划线。
3、图样中的尺寸以 mm 为单位。
4、在标注直径时，在数字前面应该加∅，在标注半径时应在数字前加 R 。
5、尺寸标注由尺寸线、尺寸界线和尺寸数字组成。
6、平面图形中所注尺寸按作用分为定位尺寸和定形尺寸。
二、选择题1、下列符号中表示强制国家标准的是（C ）。
A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。
A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、标题栏一般位于图纸的（ B ）A．右下角 B．左下角 C.右上角第二章正投影作图基础一、填空题1、工程上常采用的投影法是中心投影法和平行投影法法，其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法法。
2、当直线平行于投影面时，其投影反映实长，这种性质叫真实性性，当直线垂直投影面时，其投影为一点，这种性质叫集聚性性，当平面倾斜于投影面时，其投影为缩短的直线（原图的类似行），这种性质叫类似性性。
3、主视图所在的投影面称为正投影面，简称正面，用字母 V 表示，俯视图所在的投影面称为水平面，简称水平面，用字母 H 表示。
左视图所在的投影面称为侧立投影面简称侧面，用字母 W 表示。
机械制图复习题(课程代码 352271)一、简答题1．简述平面体截交线的特点及基本作图方法。
2．试简要说明尺寸基准的概念。
如何选择尺寸基准？3．试说明剖面图标注的包括哪些内容？如何标注？4．根据所学的知识，试阐述读图和画图的相互关系。
5．简述平面体与平面体相贯线的特点及基本作图方法。
6．机械制图中剖面图的主要包括哪些种类。
7.简述在机械图样中粗实线的主要用途（至少列出五个）。
8. 根据所学的知识，试阐述组合体读图和画图的相互关系。
9．试说明机械制图中剖面图的主要包括哪些种类，并解释。
10、何谓正视方向？选择正视方向的原则有哪些？二、绘图题：1．已知三棱柱的两个投影和棱面上折线ABC的水平投影，试作棱柱的侧面投影和折线ABC 的其余两个投影。
2．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。
注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。
3．试在指定位置完成组合体的1-1半剖图和2-2全剖面图。
4．如图所示，已知五边形ABCDE的部分水平投影及部分正面投影, 试完成该五边形的水平和正面投影。
5．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。
注：绘图尺寸由立体图直接测量后圆整，底板倒角半径为R5。
按比例1：1绘制。
6．读懂下列投影图，试将正面投影图绘制为全剖视图。
7.已知正五棱柱被截切后的正面投影和部分侧面投影，试完成其水平投影，并补全侧面投影。
8.根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。
注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。
9．试读懂组合体三面投影图，并补全其三面投影图中所缺的图线。
10．已知组合体的正面和侧面水平投影，试完成其水平投影图。
11.如图所示，已知四边形ABCD的水平投影及AB、BC两边的正面投影, 试完成该四边形的正面投影和侧面投影。
12. 已知正三棱锥被截切后的正面投影和部分水平投影，试完成其侧面投影，并补全水平投影。
机械制图复习题第1部分填空题一．制图基础知识1．图纸的幅面分为幅面和幅面两类，基本幅面按尺寸大小可分为种，其代号分别为。
2．图纸格式分为和种，按照标题栏的方位又可将图纸格式分为和两种。
3．标题栏应位于图纸的，一般包含以下四个区：、、、，标题栏中的文字方向为。
4．比例是指图中与其之比。
图样上标注的尺寸应是机件的尺寸，与所采用的比例关。
5．常用比例有、和三种；比例1：2是指是的2 倍，属于比例；比例2：1是指是的2倍，属于比例。
6．图时应尽量采用比例，需要时也可采用或的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的。
7．图样中书写的汉字、数字和字母，必须做到，汉字应用体书写，数字和字母应书写为体或体。
8．字号指字体的，图样中常用字号有号四种。
9．常用图线的种类有等八种。
10．图样中，机件的可见轮廓线用画出，不可见轮廓线用画出，尺寸线和尺寸界线用画出，对称中心线和轴线用画出。
虚线、细实线和细点划线的图线宽度约为粗实线的。
11．图样上的尺寸是零件的尺寸，尺寸以为单位时，不需标注代号或名称。
12．标注尺寸的四要素是、、、。
13．尺寸标注中的符号：R表示，φ表示，Sφ表示，t表示，C表示。
14．标注水平尺寸时，尺寸数字的字头方向应；标注垂直尺寸时，尺寸数字的字头方向应。
角度的尺寸数字一律按位置书写。
当任何图线穿过尺寸数字时都必须。
15．斜度是指对的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向。
16．锥度是指与的比，锥度用符号表示，标注时符号的锥度方向应与所标锥度方向。
17．符号“∠1：10”表示，符号“1：5”表示。
18．平面图形中的线段可分为、、三种。
它们的作图顺序应是先画出，然后画，最后画。
19．平面图形中的尺寸，按其作用可分为和两类。
20．已知定形尺寸和定位尺寸的线段叫；有定形尺寸，但定位尺寸不全的线段叫；只有定形尺寸没有定位尺寸的线段叫。
二．投影理论1．投影法分为投影法和投影法两大类，我们绘图时使用的是投影法中的投影法。
大学机械制图复习题资料练习题及答案为（易错题解析）-一、填空题（每空1分）第十章零件图练习题1. 允许尺寸变动的两个极限值称为极限尺寸。
2. 形状和位置公差简称为形位公差3. 主视图的投影方向应该能够反映零件的主要形状特征。
尺寸4. 配合有基孔制和基轴制两种基准制。
配合分成间隙配合、过渡配合和间隙配合三类。
5. 公差带是由标准公差和基本偏差两个要素组成。
基本偏差确定公差带位置，标准公差确定公差带大小。
6. 极限与配合在零件图上的标注，其中一种形式是在孔或轴的基本尺寸后面注出基本偏差代号和公差等级，这种形式用于大批量生产的零件图上。
第二种形式是在孔或轴的基本尺寸后面，注出偏差值，这种形式用于小批量或单件生产的零件图上。
第三种是在孔或轴的基本尺寸后面，既注出基本偏差代号和公差等级，又同时注出上、下偏差数值，这种形式用于产品转产较频繁的零件图上。
7. 形位公差的框格用细实线绘制，分成两格或多格。
8. 按作用不同，可将基准分为设计基准和工艺基准。
9. 基孔制的孔（基准孔）的基本偏差代号用 H 符号表示，其基本偏差值为下偏差0。
基轴制的轴（基准轴）的基本偏差代号用 h 符号表示，其基本偏差值为上偏差0。
10. 基本偏差是决定公差带相对零线位置的上偏差或下偏差。
11. 外螺纹的规定画法是：大径用粗实线表示；小径用细实线表示；终止线用粗实线表示。
12. 当被连接零件之一较厚，不允许被钻成通孔时，可采用螺柱连接。
13. 剖切平面通过轴和键的轴线或对称面，轴和键均按不剖形式画出，键的顶面和轮毂键槽的底面有间隙，应画两条线。
14. Tr40×14(P7)LH-8e-L的含义梯形螺纹，公称直径40，双线螺纹，螺距14mm，导程7mm，左旋，公差带代号8e，外螺纹，长旋合长度15. 模数大，齿距大，齿厚、齿高也随之增大，因而齿轮的承载能力增大。
16. 螺纹的旋向有左旋和右旋两种，工程上常用右旋螺纹。
17. 单个圆柱齿轮的剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按不剖绘制，齿根线画成粗实线。
大学机械制图期末考试题及解析一、选择题（每题 3 分，共 30 分）1、在机械制图中，用下列哪种线表示可见轮廓线？（）A 粗实线B 细实线C 虚线D 点划线答案：A解析：在机械制图中，粗实线通常用于表示可见轮廓线，能清晰地展现物体的外形。
2、已知空间点 A（10，15，20），则点 A 到 H 面的距离为（）A 10B 15C 20D 不确定答案：C解析：空间点到 H 面（水平面）的距离即为其 Z 坐标值，所以点 A 到 H 面的距离为 20。
3、下列哪种投影法不属于平行投影法？（）A 正投影法B 斜投影法C 中心投影法D 以上都是答案：C解析：平行投影法包括正投影法和斜投影法，中心投影法不属于平行投影法。
4、在绘制三视图时，主视图与俯视图（）A 长对正B 高平齐C 宽相等D 以上都不对答案：A解析：主视图和俯视图反映物体的长，它们的长度是相等的，即长对正。
5、圆柱被平面截切，截平面与圆柱轴线倾斜时，截交线的形状是（）A 圆B 椭圆C 矩形D 抛物线答案：B解析：当截平面与圆柱轴线倾斜时，截交线为椭圆。
6、下列哪种视图主要用于表达物体的内部结构？（）A 主视图B 俯视图C 左视图D 剖视图答案：D解析：剖视图可以清晰地展示物体的内部结构和形状。
7、尺寸标注中，尺寸数字的方向应（）A 水平B 垂直C 倾斜D 依尺寸线方向而定答案：D解析：尺寸数字的方向应依尺寸线方向而定，一般与尺寸线平行。
8、标准公差等级中，精度最高的是（）A IT01B IT1C IT18D 不确定答案：A解析：标准公差等级从 IT01 到 IT18，IT01 的精度最高。
9、表面粗糙度符号中，Ra 的值越大，表示表面越（）A 光滑B 粗糙C 精度高D 不确定答案：B解析：Ra 是表面粗糙度的评定参数之一，Ra 值越大，表面越粗糙。
10、下列哪种比例不是国家标准规定的绘图比例？（）A 1:1B 2:1C 3:1D 4:1答案：C解析：国家标准规定的绘图比例有 1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000 等，没有 3:1。
机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为 5 种，其代号分别为 A0，A1，A2，A3，A4。
2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。
3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。
4.比例是指图中图形与其实物相应要素的线性尺寸之比。
图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。
5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。
6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。
7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。
8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。
9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。
10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的一半。
11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。
12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。
13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。
14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成 1：n 形式，用符号 S 表示。

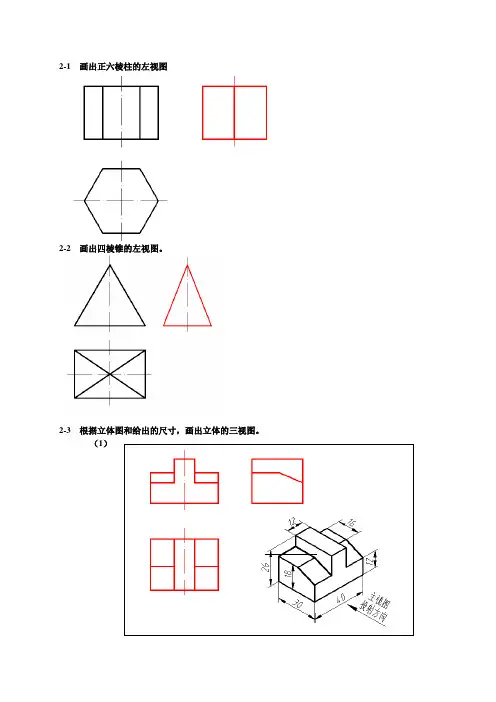

2-1 画出正六棱柱的左视图2-2 画出四棱锥的左视图。
2-3 根据立体图和给出的尺寸，画出立体的三视图。
（1）2-5 已知A(20,15,7)、B(15,18,30)两点，画出这两点的三面投影，并画出点的空间位置。
2-6 已知A、B、C三点的两面投影，画出它们的第三投影。
2-7 根据给出的投影，画出B、C两点第三投影（不能添加投影轴）。
2-8 已知线段AB和CD 两投影，画出它们的三面投影，并在下面空格内填写这两条线段的名称和它们对各投影面的相对位置（用符号表示：平行“//”、垂直“ ”、倾斜“ ” ）。
2-9 已知线段AB为水平线，C为该线段上的一点。
根据给出的投影，画出线段AB 和点C的正面投影和侧面投影。
2-10 已知线段DE的水平投影，画出它的正面投影和侧面投影。
2-11 对照立体图，在三视图中标出线段AB、CD的三投影（点的三投影用相应的小写字母标出），并填写它们的名称和对各投影面的相对位置。
2-12 在三视图中标出线段AB、CD的第三投影，在立体图中标出端点A、B、C、D的位置（立体图中用大写字母标出），并填写线段AB、CD的名称和对各投影面的相对位置。
（1）2-13 已知正六边形ABCDEF和正面平行，它的中心为O。
又知AB边的正面投影和水平投影，完成正六边形的三投影，并写出此正六边形对水平面和侧面的相对位置。
2-14 完成ΔABC的水平投影。
2-15 完成平面四边形ABCD的水平投影。
2-16 在三视图中标出P、Q两平面的三投影（用相应的小写字母），并填写它们的名称和对各投影面的相对位置。
2-17 在三视图中标出P、Q两平面的第三投影，在立体图中标出它们的位置（用相应的大写字母），并填写它们的名称和对各投影面的相对位置。
2-19 完成截头六棱柱的左视图，并画出俯视图2-20 完成截头四棱锥的俯视图，并画出左视图。
2-22 已知线段AB与CD平行，画出CD的水平投影。
2-23 已知线段PK平行于线段AB，且与线段CD相交于点K，求作线段PK的两投影。
机械制图重点题型复习题第一题判断题( × )1. 凡是螺纹联接件上一定带有垫圈。
( √ )2. 表征齿轮轮齿大小的一个重要参数是模数。
( √ )3. 螺纹标注M20-5g6g-S的含义是普通粗牙螺纹，公称直径为20，右旋，中径、顶径公差带分别为5g、6g，短旋和长度。
( × )4. 在圆柱或圆锥外表面上形成的螺纹称内螺纹。
( √ )5. 在圆柱或圆锥内孔表面上所形成的螺纹称外螺纹。
( √ )6. 螺纹的要素有牙型、直径、螺距、线数、和旋向。
( × )7. 螺距P、导程P h、线数n的关系是：螺距P=导程P h/线数2N。
( √ )8. 螺纹按用途的不同，可分为连接螺纹和传动螺纹。
( √ )9. 圆柱齿轮按轮齿方向的不同分为直齿、斜齿、人字齿。
( × )10. M20×1.5表示是粗牙普通螺纹。
( × )11. 内外螺纹当牙型、直径、线数、螺距、旋向等五要素完全相同时，旋合不一定在一起。
( √ )12. 牙型、直径、螺距均符合国家标准的螺纹，称为标准螺纹。
( √ )13. 导程Ph和螺距P的关系是Ph=nP。
( × )14. 绘制外螺纹时，螺纹的小径用粗实线绘制，螺纹的大径用细实线绘制。
( × )15. 在剖切平面通过螺杆的轴线时，对于螺栓、螺母均按剖切绘制。
( × )16. 螺纹纹路左边高的方向为右旋方向( √ )17. 外螺纹的牙顶（大径）和螺纹终止线用粗实线表示( √ )18. 外螺纹牙底（小径）用细实线表示( × )19. 在平行于螺纹轴线的视图中，表示牙底（小径）的细实线不能画入倒角或倒圆( √ )20. 表示小径的细实线只画3/4圈( √ )21. 在螺纹的剖视图（或断面图）中，剖面线应画到粗实线为止。
( √ )22. 在视图中，内螺纹若不可见，所有图线均用虚线绘制( √ )23. 普通螺纹的螺距有粗牙和细牙两种，粗牙螺距不标注，细牙必须标出螺距( × )24. 右旋螺纹要注写LH，左旋螺纹不注明( √ )25. 螺钉的公称长度L = 螺纹旋入深度b + 通孔零件厚度d( × )26. 键是标准件，所以一般要画零件图，也要画出零件上与件相配合的键槽。
( √ )27. 齿轮齿顶圆和齿顶线用粗实线表示。
( √ )28. 在剖视图中，齿根圆用粗实线表示，齿轮部分不画剖面线。
( √ )29. 对于斜齿或人字齿的圆柱齿轮，可用三条细实线表示齿轮的方向。
( × )30. 两标准齿轮互相啮合是两分度圆处于相交的位置。
( √ )31. 销主要用于零件间的连接或定位。
( × )32. 齿轮属于标准件。
( √ )33. 螺纹的公称直径指的是螺纹的大径。
( √ )34. 平时常用的螺纹是右旋螺纹。
( × )35. 当内外螺纹旋合时，旋合部分应按内螺纹画出。
( √ )36. 普通螺纹的代号用“M”表示。
( √ )37. 左旋螺纹用代号“LH”表示。
( × )38. 螺栓连接用于连接两个较厚的零件。
( × )39. 分度圆上相邻两齿对应点的弧长称齿厚。
( √ )40. 齿轮的模数越大，说明轮齿就越大。
( × )41. 螺纹唯一的加工方法是在车床上加工。
( × )42. 梯形螺纹的代号用“B”表示。
( √ )43. 圆柱齿轮的模数是齿距与π的比值。
( √ )44. 一对正确啮合的齿轮模数、压力角必须相等。
( × )45. 滚动轴承的种类虽多，但它们的结构大致相似，一般由外圈和内圈组成。
( √ )46. 常用的销有圆柱销、圆锥销和开口销等，它们都是标准件。
( × )47. 圆柱销和圆锥销可作连接零件之用，但不可作定位之用。
( √ )48. 为了使齿轮、带轮等零件和轴一起转动，通常在轮孔和轴上分别切制出键槽，用键将轴、轮联结起来进行传动。
( × )49. 在标准齿轮中，相互啮合的两齿轮，其齿距可以不等。
( √ )50. 标准齿轮当模数发生变化时，齿高和齿距也随之变化。
( √ )51. 模数是表征齿轮轮齿大小的一个重要参数，是计算齿轮主要尺寸的一个基本依据。
( √ )52. 在一般情况下，两相啮合轮齿的端面齿廓在接触点处的公法线，与两节圆的内公切线所夹的锐角，称为啮合角。
( × )53. 螺钉用以连接一个较薄、一个较厚的两个零件，它不需与螺母配用，常用在受力较大和不需经常拆卸的场合。
( √ )54. 在加工连接螺钉时，钉杆上靠近肩部处总是切制不出螺纹，为了简化作图，可将表示牙底的细实线一直画到螺钉头的肩部。
( √)55. 画螺栓连接件的图形时，应根据其规定标记，按其标准中的各部分尺寸绘制。
( × )56. 滚动轴承是非标件。
( × )57. 圆柱齿轮的齿顶高等于1.25模数。
( √ )58. 弹簧的特点是去掉外力后，能立即恢复原状。
( √ )59. 在装配图中，螺旋弹簧被剖切后，不论中间各圈是否省略，被弹簧挡住的结构均不画。
( × )60. 滚动轴承一般是由外圈、内圈、滚动体和保持架组成，四部分只有保持架不能缺少。
( √ )61. 当内外螺纹连接时，螺纹要素必须相同。
( √ )62. 对于单线螺纹: 螺距P=导程Ph/线数N( √ )63. M20×1.5表示是公称直径、螺距和旋向分别为20mm、1.5mm、右旋( √ )64. 在剖切平面通过螺杆的轴线时，螺柱、垫圈、螺钉均按未剖绘制。
( × )65. 齿轮分度圆和分度线用粗点画线表示。
( × )66. 齿轮齿根圆和齿根线画粗实线或省略不画。
( √ )67. 非回转体类零件的主视图一般应选择工作位置。
( × )68. 在剖视图中，齿根线用细实线绘制。
( × )69. 粗糙度符号表示用去除材料的方法获得。
( × )70. 表示被测要素相对于基准面的平行度公差为0.02毫米。
( × )71. 形位公差值是以微米为单位的。
( × )72. 有效螺纹的终止界线用粗实线表示。
( × )73. 表面粗糙度单位是毫米。
( × )74. .图纸中的字体应用宋体书写。
( √ )75. 孔和轴的配合分为过盈、间隙、过渡配合。
( √ )76. 将机件的某一部分向不平行于任何基本投影面的平面投影所得的视图称为斜视图。
( √ )77. 比例是指图中图形尺寸与实物尺寸之比。
( √ )78 .如果公差带为圆形或圆柱形，公差值前可加Φ。
( × )79. 基准符号在公差框格中用小写字母表示。
( √ )80. 左视图是零件从左到右的投影。
( × )81. 不完全互换性只允许零件在一定范围内互换。
( × )82. 极限偏差的负值是没有意义的。
( × )83. 局部视图不可以放置在图纸中的其他地方。
( × )84. 剖视图中，金属材料的剖面符号采用45度细线。
( × )85. 视图中的波浪线可以超出视图外。
( √ )86. 物体两表面相切处不划线。
( √ )87. 标注尺寸时，“C”表示45度角。
( √ )88. 定位公差包括位置度、同轴度、对称度。
( × )89. 图纸中轮廓线用细实线表示。
( × )90. 绘制圆的中心线时，用粗实线表示。
( × )91. 标题栏一般位于图纸的右上方。
( × )92. 在剖视图中，齿根线用细实线绘制。
( √ )93. 上、下偏差可正、可负、可为零。
( × )94. 在零件图中主要尺寸仅指重要的定位尺寸。
( √ )95. 在零件图中，必须画出主视图，其他视图可以根据需要选择。
( √ )96. 在零件图中，不可见部分一般用虚线表示。
( √ )97. 投影法可分为中心投影法和平行投影法两大类。
( × )98. 选择主视图时，只考虑零件的安放状态。
( × )99. 选择主视图投射方向的原则是所画主视图能较明显地反映该零件主要形体的形状特征。
( √ )100. 零件的表达方案是指能完整、清晰地表达某零件结构形状的若干种表示法的组合。
( √ )101. 按照零件的主体结构形状，可以将零件分为回转体和非回转体。
( √ )102. 回转体零件只有轴、套、轮、圆盘。
( × )103. 轴承座的主体结构由三部分组成。
( √ )104. 零件的结构和形状，除了应满足使用上的要求外，还应满足制造工艺的要求，即应具有合理的工艺结构。
( √ )105. 拔模斜度在制作模型时应予以考虑，视图上可以不标出。
( × )106. 为防止砂型在尖角处脱落和避免铸件冷却收缩时在尖角处产生裂纹，铸件各表面相交处应做成圆角。
( √ )107. 过渡线是指为了区分不同形体的表面，在零件图上仍画出两表面的相交线。
( √ )108. 过渡线的画法与相贯线的画法大不相同。
( √ )109. 装配图表示零件图的结构形状、大小、有关技术要求。
( √ )110. 零件图表示机器或部件的工作原理、零件间的装配关系和技术要求。
( √ )111. 在选择视图时，应优先选用基本视图以及在基本视图上作剖视。
( × )112. 在充分表达清楚零件结构形状的前提下，视图越多越好。
( √ )113. 为了避免浇铸后由于铸件壁厚不均匀而产生缩孔、裂纹等缺陷，应尽可能使铸件壁厚均匀或逐渐过渡。
( √ )114. 为了便于装配和安全操作，轴和孔的端部应加工倒角。
( √ )115. 为了避免应力集中而产生裂纹，轴肩处应圆角过渡，称为倒圆。
( × )116. 加工时为了便于退出刀具或砂轮，常在被加工面的终端预先加工出沟槽，称为退刀槽而不是越程槽。
( √ )117. 钻孔时，应尽可能使钻头轴线与被钻孔表面垂直，以保证孔的精度和避免钻头折断。
( × )118. 标注尺寸合理是指便于零件的加工和检验，只需要满足设计使用要求，不需要符合工艺要求。
( × )119. 只有部分零件有长、宽、高三个方向的尺寸，每个方向至少要选择一个尺寸基准。
( √ )120. 根据基准的不同可分为两种，设计基准和工艺基准。
( × )121. 按零件的加工顺序标注尺寸，便于看图和测量，不需要保证加工精度。
( √ )122. 对于非回转体类零件，标注尺寸时通常选用较大的加工面、重要的安装面、与其他零件的结合面或主要结构的对称面作为尺寸基准。
( √ )123. 机械图样中的技术要求主要是指零件几何精度方面的要求。
