电线管敷设工程施工方案

电线、电缆敷设施工方案一、前言电线、电缆敷设是电气工程中不可或缺的一部分，良好的敷设方案可以确保电气系统的正常运行和安全性。

本文将针对电线、电缆敷设的施工方案进行详细介绍，包括施工准备、敷设过程、验收标准等内容，旨在为相关从业人员提供参考和指导。

二、施工准备1. 现场勘察在进行电线、电缆敷设工程前，必须进行现场勘察，了解敷设地形、周围环境、地下管线情况等。

根据勘察结果确定敷设线路、设备、施工工艺等。

2. 施工图纸设计根据现场勘察结果，进行施工图纸设计，包括线路走向、敷设方式、配管方式等，确保施工方案合理有效。

3. 材料准备准备好所需的电线、电缆、配管、接头等材料，确保数量充足，质量符合标准要求。

4. 人员培训对参与敷设工程的人员进行培训，包括安全操作规程、施工注意事项、应急处理措施等，确保施工过程安全顺利。

三、敷设过程1. 进场施工按照施工图纸要求，组织人员进场施工，按照线路走向、要求进行铺设电线、电缆。

2. 敷设方式根据不同的场地情况和线路要求，采用不同的敷设方式，包括明敷、暗敷、埋地敷设等，确保敷设效果达到要求。

3. 接头处理在敷设过程中的接头处理非常重要，必须按照标准要求进行处理，保证接头牢固可靠。

4. 完工验收敷设完成后，进行完工验收，检查线路连接是否正常、绝缘情况是否合格、设备是否安装稳固等，确保敷设质量符合标准要求。

四、验收标准1. 线路连接线路连接必须牢固，接头应无松动现象，连接牢固可靠。

2. 绝缘情况线路绝缘电阻应符合相关标准要求，保证电气设备正常运行，避免漏电、短路等安全隐患。

3. 安装稳固电线、电缆应安装稳固，不得晃动、移位，确保设备长期稳定运行。

五、总结电线、电缆敷设施工方案是电气工程中的重要环节，本文从施工准备、敷设过程、验收标准等方面进行了详细介绍，希望能为相关从业人员提供参考和指导。

在实际工程中，务必严格按照标准要求进行施工，确保电气设备的安全运行和正常使用。

以上即为本文的完整内容，谢谢阅读！。

电线管敷设施工方案一、施工工艺流程弹线定位→墙体管路开槽→盒箱固定→线管敷设及固定→上报验收→墙槽修复→成品保护二、定位弹线的控制要点：1、根据设计图纸要求，核对各种线盒的标高、坐标的排列有无矛盾，核对后在施工的墙上确定出开关盒、插座盒及配电箱位置进行画线定点位。

2、根据土建实际的水平线，用激光水平仪定出箱盒底标高水平线。

按定好的水平线用小线和水平尺测量出盒、箱的准确位置及根据盒、箱宽高各加30mm并标出尺寸画好线。

3、线盒、箱体位置每处按所发施工图距离定位以保证定位准确。

三、墙体开槽的控制要点：1、线槽形式：砌体墙面电线管应采用预留、预埋或机械开槽与开洞，严禁人工打凿；墙槽用水泥砂浆填补密实，且与砌体墙平；小型空心砌块墙体的竖向电管线应随墙体砌筑埋设在小砌块孔洞内，并在安装完后用水泥砂浆或细石砼灌实；墙槽用水泥砂浆填补密实，且与砌体墙平。

砌体沟槽只能竖向或斜向开槽，尽量保证直线时每一线盒安装位置居中，确保工艺美观；线盒、箱体安装位置留置孔间不能过大，以免造成二次补洞工程量增加。

2、按弹出的水平线及画好的箱盒线，复核对照设计图找出盒、箱的准确位置，进行机械切割，然后剔洞。

3、线槽尺寸：线槽尺寸：砌体墙槽深度≤ｄｎ＋20mm，墙槽宽度≤ｄｎ＋６０mm。

（例一根PVC管Ф20的电线管开槽的宽度为60mm，双管开槽为90 mm。

多根并排敷设管与管之间间距为10mm），实心砌块水平沟槽长度小于500mm。

四、固定盒箱的控制要点：1、按弹出的水平线，复核对照设计图找出盒、箱的准确位置，正确无误后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。

依照管路的走向敲掉盒子的敲落孔，再用强度等级不小于M10水泥砂浆填入洞内将盒、箱稳端正，盒、箱高度要保持与抹灰层厚度标记（灰饼）齐平，待水泥砂浆凝固后，再接短管入盒、箱。

2、盒、箱固定应平正牢固、灰浆饱满，收口平整，纵横座标准确。

3、所有开关、插座的箱盒出墙的尺寸保持一致，且所有的预留箱盒四周无缝隙，安装牢固，表面光滑整洁，无碎裂、划伤。

电线管敷设工程施工方案一、工程概述二、施工准备1.组织施工人员：根据工程规模和施工期限，合理组织、调配施工人员，确保施工进度。

2.准备施工材料：根据设计要求和施工计划，准备好符合国家标准的电线管、电线、电缆等材料。

并做好材料验收工作，保证质量合格。

3.准备施工机具：根据工程需求，准备好各种施工机具，如电钻、电锤、钢筋剪、切割机等。

4.编制施工组织设计：根据工程特点和施工要求，制定合理的施工组织设计，详细阐述施工步骤和措施，并做好安全预防措施。

三、施工流程1.现场勘察：在动工前，对建筑物进行现场勘察，了解建筑结构、走线走向等情况，制定合理的敷设线路方案。

2.准备工作：对施工现场进行清理，确保施工区域干净整洁。

对敷设的线路进行标记，确定管道的走向和尺寸。

3.施工电线管敷设：采用电钻、电锤等机械设备，在建筑物的墙壁和地面进行预埋孔洞处理。

根据设计要求，在孔洞中放置电线管，采用专用胶水粘贴牢固，保证管道不松动。

4.弯曲处理：根据设计要求，对需要弯曲的线管进行处理。

使用电缆弯管、弯头等器材，将电线管按照规定的弧度进行弯曲，保证线管的走向和弯曲半径符合设计要求。

5.连接设备：根据设计要求，在线管的适当位置进行管道相互连接。

使用专用管件和接头，将管道连接起来，确保线路的连续性。

6.敷设电线电缆：根据设计要求，选择合适的电线电缆，将其敷设在电线管内。

使用专用工具，确保电线电缆不被损坏，保证电力传输质量。

7.终端处理：在线管的起止位置，进行终端处理。

使用终端盒、接线端子等设备，将电线电缆与设备进行连接，保证线路的安全可靠。

8.检查验收：在施工完成后，进行检查验收。

检查线路的安装质量和设备连接情况，确保符合设计要求，排除安全隐患。

四、安全措施1.穿戴防护用品：施工人员必须穿戴安全帽、防护鞋、手套等防护用品，确保施工安全。

2.施工现场围挡：对施工现场进行围挡，设置明显的警示标志，保证施工区域的安全。

3.电线电缆保护：在施工过程中，要注意保护电线电缆，避免损坏。

电线管地面敷设施工方案1. 引言电线管地面敷设是指将电线管敷设在地面上的一种电力工程施工方法。

该方案旨在确保电线管在敷设过程中的安全性和效率性。

本文将介绍电线管地面敷设的施工方案，包括前期准备、施工步骤以及注意事项。

2. 前期准备在开始电线管地面敷设之前，必须进行一系列的前期准备工作，以确保施工的顺利进行。

2.1 施工方案设计在施工开始之前，需要进行施工方案的设计。

该设计应该考虑以下因素：•敷设的电线管种类和规格；•敷设电线管的路径和长度；•对地面的影响和保护措施。

2.2 物料准备在开始施工之前，必须准备好以下物料：•电线管；•接头和连接器；•固定和支撑材料；•施工工具。

2.3 地面准备在电线管地面敷设之前，必须对地面进行准备工作，以确保地面平整、干燥，并清除可能会影响敷设的障碍物。

3. 施工步骤3.1 定位敷设路径首先，根据施工方案的设计，确定电线管的敷设路径。

使用标志物或临时铺设的辅助电线管来标记敷设路径。

3.2 敷设电线管在敷设路径上，根据设计要求，逐段敷设电线管。

敷设过程中应保持电线管的垂直与水平，以确保线缆顺利通过。

3.3 定位和固定接头每当电线管转弯或有分支时，需要安装接头。

接头必须安装牢固，并符合电气安全要求。

3.4 连接电线管在完成电线管敷设之后，需要连接电线管与电气设备。

连接点处必须使用合适的连接器，并确保连接的牢固和可靠。

3.5 进行测试在完成施工之后，必须进行电线管的测试。

测试可以包括电阻测试、绝缘测试、线缆通断测试等。

4. 注意事项4.1 安全在整个施工过程中，必须遵守相关的安全规定和操作规程。

使用个人防护设备，并确保工作场所的安全。

4.2 质量控制施工过程中，应进行严格的质量控制。

确保电线管的规格、材料和工艺符合相关标准。

4.3 环境保护在施工过程中，应注意保护环境。

尽量减少土地破坏和噪音污染，并妥善处理施工产生的废料和污水。

4.4 合理管理在施工过程中，应合理安排工作进度和人力资源，确保施工的效率和质量。

电线导管敷设分项工程施工方案本工程为佳地·雅居4＃楼电线导管敷设分项工程。

主要包括一班照明系统、电话、电视宽带网系统的电系电线导管敷设。

一、适用部位；基础主体二、引用标准：GB50303—2002施工准备（1）、上道工序完毕，经主管部门检验合格可进行工序施工。

（2）、人员准备：安装电工和电气调试人员按有关要求持证上岗。

（3）、材料准备：1、主要材料成品半成品进场检验结论应有记录，确认符合GB50303—2002规范规定，才能在施工中应用。

2按批检查合格证。

三、具体做法及要求：本工程进户电源电压为380/220V三相电源供电，电源由VV22铠装电源埋地引入。

电源进户穿钢管保护，室外埋地0.7M保护管出散水1M。

电气照明穿管电源进户线管穿100钢管，10m㎡导线穿32PVC管，4m㎡导线穿20PVC管，2.5m㎡导线当2－3根时穿16管，当4－6根时穿20管，6根以上者另管敷设。

所用的PVC管均为高强冷弯阻燃管。

1、有线电视及电话、计算机进户穿50钢管2、钢管，应区分不同情况按设计要求穿32、25、20、16PVC阻燃管。

3、主体施工期间，开关插座、灯具的位置要预埋好接线盒。

接线盒使用塑料盒，开关插座用方盒，灯具使用八角盒。

砌体施工时预埋接线盒出墙15㎜，厨房、卫生间还适当应考虑瓷砖的厚度。

4、插座、开关位置。

开关距地1.3米，一般安全型插座距地0.3米；空调插座距地2.0米，厨房防溅型插座距地1.3米、吸油烟机插座距地2.0米、洗衣机防溅型带开关插座距地1.5米、淋浴器插防溅型带开关座距地2.0米、卫生间排气扇插座距地2.2米、阳台防溅型插座距地1.5米。

5、PVC管的弯曲使用弯管弹簧插入管内弯曲，弯曲后将弯簧拉出，弯管半径不宜过小，防止将管弯瘪。

不同的线管应使用不同规格的弹簧。

6、PVC管在砌体中敷设时，要有专人随砌体施工配合进行.当PVC管敷设在现浇板中时应待钢筋绑扎完低层筋后敷设,管子应交叉敷设,PVC管应敷设在低层筋上,负筋下.导管出混凝土面以及砌体中的线盒均应采取封闭措施,防止砂浆进入.接线盒敷设在模板上时盒内应添满锯末或报纸,防止水泥浆进入盒内.线管与钢筋应用扎丝绑牢固定.7、导管的敷设,管口要平整光滑,管与管,管与盒等器件采用插入法连接时,连接处结合面涂专用胶合剂,接口牢固密封.8、绝缘导管在砌体上剔槽埋社时应采用强度等级不小与M10的水泥砂浆抹面保护,保护层厚度应大于15MM 9、本工程使用的原材料、线管、接线盒、配件等均应为合格产品,其合格证检测报告必须齐全.不得使用劣质品.二、安全文明1、进入施工现场带好安全帽,要遵守劳动纪律,服从工地管理.2、导管敷设时应与瓦工、钢筋工、木工作好配合工作,尤其是楼面施工时不得在负筋施工结束后再敷设线管,防止踩踏钢筋.砼浇注施工时,应有专人看管,作好线管保护.。

电线管敷设施工方案1. 引言在现代建筑和工业设施中，电线管敷设施工是电气安装的重要一环。

电线管的敷设不仅保护电线，还能提供电线布线的便利性和整洁性。

为了保证电线管的质量和敷设效果，本文将介绍一种电线管敷设的施工方案。

2. 施工前的准备工作在进行电线管敷设工程之前，有一些准备工作是必要的。

以下是几项重要的准备工作：2.1 设计方案确认首先，需要确认电线管的布置设计方案。

这包括确定走向、数量、尺寸、连接方式等。

设计方案要符合国家和行业的规范标准。

2.2 器材和材料准备在施工前，需要准备好所需的器材和材料，包括电线管、接头、固定卡扣、固定螺丝等。

这些材料和器材的质量和型号必须符合设计方案的要求。

2.3 施工人员培训为了保证施工质量，施工人员需要接受相关的培训和指导，了解电线管敷设的基本原理和操作技巧。

他们应该熟悉各种器材和材料的使用方法，并能够进行简单的维修和排除故障。

2.4 施工现场准备施工现场应保持整洁、安全、无障碍，并配备必要的施工工具和设备。

必要时，应搭建脚手架、搭设安全网等。

3. 施工过程电线管敷设的施工过程可分为几个步骤，下面将详细介绍每个步骤的操作流程。

3.1 线路规划和标记首先，根据设计方案，在施工现场规划好电线管的布置线路。

然后，使用线测工具或者直尺等工具标记出电线管的走向和连接点。

3.2 预备工作在进行敷设工作之前，需要进行一些预备工作。

包括在敷设线路上进行打孔、施工固定点进行标记等。

在墙壁上或者其他固定位置打孔，以便将电线管连接到固定点上。

3.3 敷设电线管根据标记的线路，开始敷设电线管。

根据需要，可以使用剪刀或者手动工具将电线管剪断。

将电线管连接到预先打好的孔或者固定点上，确保连接牢固。

3.4 连接电线管在电线管的敷设过程中，可能需要连接不同的电线管。

使用合适的接头，将电线管连接起来，确保连接牢固和电气导通。

连接后，验证连接是否正常。

3.5 固定电线管为了保证电线管的稳定性和安全性，需要将其固定在墙壁或者其他固定位置。

一、工程概况本工程为XX项目线管施工，主要包括室内线管敷设、室外线管敷设以及线管接头、测试等环节。

施工区域为XX地区，工程总建筑面积XX平方米，预计施工工期为XX个月。

二、施工准备1. 组织准备（1）成立线管工程施工项目部，明确项目经理、技术负责人、施工负责人等人员职责。

（2）组织施工人员参加技术培训，提高施工技能和安全意识。

2. 材料准备（1）线管：根据设计要求，选用符合国家标准的PVC、PE、PVC-U等线管材料。

（2）电线：选用符合国家标准的铜芯绝缘电线。

（3）线槽、线盒：选用符合国家标准的线槽、线盒材料。

3. 工具准备（1）线管敷设工具：切割机、弯管机、滚轮等。

（2）电线敷设工具：剥线钳、压线钳、紧线器等。

（3）测试工具：万用表、接地电阻测试仪等。

三、施工工艺1. 施工流程（1）施工前，对施工现场进行勘查，确定线管敷设路径。

（2）根据设计图纸，绘制线管敷设平面图和剖面图。

（3）根据平面图和剖面图，进行线管敷设施工。

（4）线管敷设完成后，进行线管接头、测试等环节。

（5）对施工完成的线管进行验收。

2. 施工要点（1）线管敷设：按照设计要求，采用水平敷设、垂直敷设或斜敷设方式，确保线管敷设顺畅、美观。

（2）线管接头：采用专用接头，确保接头牢固、密封。

（3）电线敷设：按照设计要求，选用合适的电线，进行电线敷设。

（4）测试：使用万用表、接地电阻测试仪等工具，对线管、电线进行测试，确保线路质量。

四、质量控制1. 材料质量：选用符合国家标准的线管、电线、线槽、线盒等材料，确保施工质量。

2. 施工质量：严格按照施工工艺进行施工，确保线管敷设、接头、电线敷设等环节符合要求。

3. 验收质量：对施工完成的线管进行验收，确保线路质量满足设计要求。

五、安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。

2. 施工现场设置安全警示标志，确保施工安全。

3. 严格执行施工操作规程，避免安全事故发生。

六、进度安排根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。

PVC电线管施工方案1. 引言PVC电线管是一种常用的电线敷设材料，具有良好的绝缘性能和耐腐蚀性能。

本文档将介绍PVC电线管的施工方案，包括材料准备、施工步骤、注意事项等内容，以帮助施工人员正确高效地进行电线管的安装。

2. 材料准备在进行PVC电线管的施工前，需要准备以下材料和工具：•PVC电线管及配件•手工工具（剪刀、锤子、扳手等）•电缆敷设工具•打螺丝机•相应的安全防护器材（安全帽、手套、口罩等）3. 施工步骤3.1 施工前准备在进行PVC电线管的施工前，需要先测量好敷设的长度，并按需准备好相关尺寸的电线管及配件。

在准备工作完成后，需要清理工作区域，确保施工现场整洁，并查看相关施工图纸，明确敷设电线管的走线。

3.2 PVC电线管的切割与连接根据需要的长度，使用合适的工具如剪刀或螺丝切割机将PVC电线管切割为合适的尺寸。

切割完成后，将电线管连接配件安装好，确保连接牢固。

3.3 敷设电线管根据施工图纸确定的走线，使用相应的工具开设墙壁孔洞或槽口。

注意确保孔洞或槽口的尺寸与电线管匹配。

在墙壁孔洞或槽口中，将电线管以所需走线的方式敷设，并使用固定夹具将电线管固定在墙壁上。

3.4 连接电线与配电箱在电线管敷设完成后，根据电线规格选择合适的电线，并使用电缆敷设工具将电线引线通过电线管，并将电线头与配电箱进行连接。

连接前，应检查电线的绝缘层是否完好，以及连接是否牢固。

3.5 安装其它配件根据具体要求，可以安装其它配件如弯头、接头、固定夹具等，以保证电线管的走线顺畅和牢固。

3.6 施工清理在施工完成后，应及时清理施工现场，清除多余的材料和垃圾，并将工具归位。

4. 注意事项在进行PVC电线管的施工过程中，应注意以下事项：•施工前应查看并理解相关施工图纸，明确敷设的走线，以确保施工的准确性。

•在切割电线管时，应选择合适的工具和切割方式，避免损坏电线管。

•敷设电线管时，应注意保持管道的水平、垂直和平直性，避免出现歪斜、弯曲等情况。

电缆敷设施工方案三篇篇一：室外电缆敷设施工方案一.工程概述本工程为新建住宅小区工程，工程内容主要小区内强弱电及路灯电力电缆敷设工程。

直埋埋深为距地面净距0.8米以上，过道路和硬化地面时均穿钢管保护，保护管伸出路面1.0米。

埋深为距路面净距0.8米以上；与各种管道交叉和进入建筑物时均穿钢管保护。

二.编制依据及原则2.1．《招标文件》（JWZB-20XX-64）2.2．工程设计施工图纸。

2.3.现行国家、省、市工程建设有关文件2.4.《建筑安全生产监督管理规定》2.5.《建设工程施工现管理规定》2.6.《施工现场临时用电安全技术规范》2.7.《建筑电气工程施工质量验收规范》GB50303-20XX三.电缆敷设施工技术措施1、施工准备1.1设备及材料要求：所有材料规格型号及电压等级应符合设计要求，并有产品合格证。

每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。

电缆轴应完好无损。

电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。

油浸电缆应密封良好，无漏油及渗油现象。

橡套及塑料电缆外皮及绝缘层无老化及裂纹。

各种金属型钢不应有明显锈蚀，管内无毛刺。

所有紧固螺栓，均应采用镀锌件。

其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、橡皮包布、黑包布等均应符合要求。

1.2主要机具：电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。

绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。

无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。

1.3作业条件：土建工程应具备下列条件：预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。

放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。

直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。

盖板及砂子运至沟旁。

2、操作工艺2.1准备工作：a.施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油等现象。

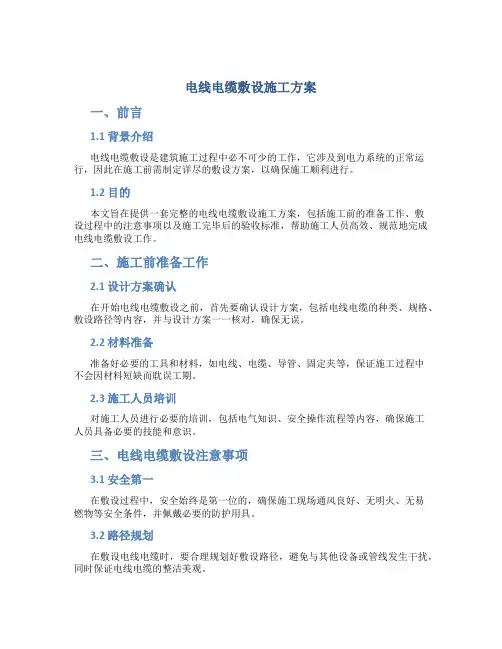

电线电缆敷设施工方案一、前言1.1 背景介绍电线电缆敷设是建筑施工过程中必不可少的工作，它涉及到电力系统的正常运行，因此在施工前需制定详尽的敷设方案，以确保施工顺利进行。

1.2 目的本文旨在提供一套完整的电线电缆敷设施工方案，包括施工前的准备工作、敷设过程中的注意事项以及施工完毕后的验收标准，帮助施工人员高效、规范地完成电线电缆敷设工作。

二、施工前准备工作2.1 设计方案确认在开始电线电缆敷设之前，首先要确认设计方案，包括电线电缆的种类、规格、敷设路径等内容，并与设计方案一一核对，确保无误。

2.2 材料准备准备好必要的工具和材料，如电线、电缆、导管、固定夹等，保证施工过程中不会因材料短缺而耽误工期。

2.3 施工人员培训对施工人员进行必要的培训，包括电气知识、安全操作流程等内容，确保施工人员具备必要的技能和意识。

三、电线电缆敷设注意事项3.1 安全第一在敷设过程中，安全始终是第一位的，确保施工现场通风良好、无明火、无易燃物等安全条件，并佩戴必要的防护用具。

3.2 路径规划在敷设电线电缆时，要合理规划好敷设路径，避免与其他设备或管线发生干扰，同时保证电线电缆的整洁美观。

3.3 固定牢靠在敷设过程中要格外注意电线电缆的固定，使用固定夹、支架等固定设备，确保电线电缆不会因外力而移位或受损。

四、施工完毕验收标准4.1 外观检查完成电线电缆敷设后，首先要进行外观检查，确保电线电缆的整体外观完整、无损伤、无暴露等问题。

4.2 电气性能测试进行电气性能测试，检验电线电缆的传输性能是否符合要求，确保施工质量达标。

4.3 清理整理最后进行施工现场的清理整理工作，清除施工过程中产生的垃圾和余料，使现场保持整洁。

五、结语本文总结了电线电缆敷设的施工方案，从施工前的准备工作到敷设过程中的注意事项，再到施工完毕后的验收标准，每个环节都至关重要。

只有严格按照要求进行施工，才能确保电线电缆的敷设质量，保障电力系统的正常运行。

希望本文能为电线电缆敷设工作提供一定的参考和帮助。
