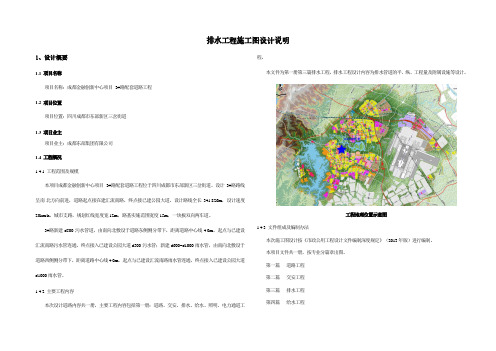

道路排水施工图设计说明一．工程概况本图为眉山市交通中心周边道路市政工程裴城路(永通河至双赋园段）排水工程施工图。
(1）片区前期确定方案简述雨水概况：1)、原规划岷江大道、紫竹西街~紫竹东街、秋岚东街、裴城路及三苏大道为雨水干管,流向自西向东，最终均接入永通河。
2）、岷江大道已建段d600雨水管径过小，埋深较浅，无法满足上游雨水接入；紫竹东街现状为合流管，双侧d600布置，管径较小,无法满足上游雨水接入；原秋岚东街十字口因学校拆迁问题已改为丁字口，下游出路也无法形成；裴城路已建d1000雨水管径过小,埋深较浅也无法满足远期片区雨水排放要求；三苏大道现状为雨水边沟为主雨水的系统,无法满足雨水管接入要求。
3）、经实测各相交已建段雨污水系统的实测资料,并提交专项优化方案沟通后，按规划最终意见设置如下：(a）裴城路规划为片区雨水总干管，管径d2200，坡度0。
001,流向自西向东,接入永通河。
（b）岷江大道已建段雨水仅负责已建段雨水汇水面积，不转输上游雨水汇水面积，岷江大道西延段雨水途径铁环东路汇入裴城路规划雨水总干管，原铁环路与岷江大道交叉口上雨水与岷江大道西延段雨水顺接.(c）紫竹西街大部及原铁环西路紫竹西街～三苏大道段雨水均经由铁环东路汇入裴城路规划雨水总干管，原铁环路与紫竹西街交叉口上雨水与紫竹西街雨水顺接，紫竹西街余下部分接入紫竹东街意见河流管.（d）秋岚东街及二环西路雨水均汇入裴城路雨水总干管，近期可与裴城路已建d1000雨水管顺接，以解决雨水近期排放问题。
污水概况:1)、原规划岷江大道经二环西路经裴城路为污水干管；铁环路为污水干管；紫竹西街～紫竹东街及秋岚东街~秋岚东街对侧规划路为污水干管.2)、岷江大道已建段d300污水管径过小，埋深较浅，无法满足上游污水接入；紫竹东街现状为合流管，双侧d600布置，埋深较浅,无法满足上游污水接入;原秋岚东街十字口因学校拆迁问题已改为丁字口，下游出路也无法形成；裴城路已建d300污水管径过小，靠近铁环东路段埋深较浅，原规划污水排放要求；三苏大道现状无成系统污水管道,无法满足污水管接入要求。
设备专业施工图设计说明给排水专业施工图设计说明目录第一章总则1.1. 工程设计依据1.2. 工程概况1.3. 设计原则1.4. 设计范围1.5. 定义1.6. 设计协调1.7. 图纸标注单位说明第二章制图说明2.1. 建筑分区说明2.2. 图纸编号说明2.3. 图纸比例说明2.4. 设备编号说明2.5. 系统、立管、空调风口、电动风阀及自控阀等编号说明第三章初步设计说明3.1. 室外管线3.2. 给水排水3.2.1 给水3.2.1.1 生活给水3.2.1.2 消防给水3.2.1.3 生活饮用水系统3.2.1.4 其它给水3.2.2 中水3.2.3 排水3.3. 空调、采暖、通风3.3.1 设计参数及设计标准3.3.2 室内负荷计算总量3.3.3 空调采暖方案3.3.4 空调冷热源3.3.5 空调采暖冷热水系统3.3.6 室内气流组织3.3.7 通风系统3.4. 动力3.5. 自动监控要求3.6. 建筑能耗计量3.7. 消防设计专篇3.7.1 消防用水量3.7.2 消防储水池3.7.3 室外消火栓系统3.7.4 室内消火栓系统3.7.5 自动喷水灭火系统3.7.5.1 湿式系统及预作用式系统3.7.5.2 大空间智能型主动喷水灭火系统3.7.6 机械加压送风防烟系统3.7.7 机械排烟系统3.7.8 空调通风系统防火措施3.7.9 其他防火系统3.8 环保设计专篇3.8.1 噪声控制3.8.2 室内环境3.8.3 污水处理3.8.4 废气排放3.9 卫生防疫专篇3.10 节水设计专篇3.11 节能设计专篇第四章施工说明4.1. 管材及做法4.2. 保温材料及做法4.3. 阀门配件及做法4.4. 系统工作压力、试验压力4.5. 防腐、冲洗4.6. 支吊架4.7. 其它第一章总则1.1 工程设计依据：本工程设计执行国家现行建筑设计规范、规程、标准、通用图集及建设部、郑州市有关规定，主要包括（但不限于）：设备专业施工图设计说明设备专业施工图设计说明工程设计依据－标准图、通用图集（一）设备专业施工图设计说明工程设计依据－标准图、通用图集（二）设备专业施工图设计说明1.2 工程概况―商业‖ 项目位于河南。
公用码头连接道工程——排水工程施工图设计说明1、设计依据(1)《重庆市忠县乌杨镇控制性详细规划》(2023年1月)：(2)业主提供实测的项目建设区1:500地形图；(3)《乌杨公用码头连接道工程》方案设计文件2023年4月；(4)《乌杨公用码头连接道工程地质勘察报告(忠县恒鑫建筑勘察设计有限公司)》2023年5月；(5)业主提供周边已建项目相关设计文件资料；(6)业主提供的项目区建设的选址、自然条件、建设条件和技术工艺等资料。
设计采用的规范标准：(1)《室外排水设计规范》GB50014-2006(2016年版)；(2)《室外给水设计标准》GB50013-2018；(3)《城镇给水排水技术规范》(GB50788-2012)；(4)《给水排水工程管道结构设计规范》GB50332-2002；(5)《给水排水工程构筑物结构设计规范》(GB50069-2002)；(6)《给水排水管道施工及验收规范》GB50268-2008；(7)《城市工程管线综合规划规范》GB50289-2016；(8)《城市防洪工程设计规范》(GB/T50805-2012)；(9)《市政排水管道工程及附属设施》(06MS201)；(10)《城市给水工程规划规范》GB50282-2016；(11)《城市排水工程规划规范》GB50318-2017；(12)《混凝土结构设计规范》GB50010-2010；(13)《城市内涝防治技术规范》(GB51222-2017)o(14)《山地城市室外排水管渠设计标准》(DBJ50/T-296-2018)(15)《危险性较大的分部分项工程安全管理实施细则(2019年版)》(16)《室外给水排水和燃气热力工程抗震设计规范》(GB50032-2003)2、工程概况及上阶段审查意见执行情况2.1工程概况本项目位于重庆市忠县乌杨公用码头东侧。
本次设计的乌杨公用码头连接道,起点与杨城路交叉口相接，终点与现状疏港大道顺接，道路全长约453.703m,建设标准为双向两车道城市支路，设计速度20km∕h,路幅宽度16米。
排水工程设计说明1、设计依据本次排水工程设计依据为：（1）工程项目区修测电子地形图1:500；（2）《项目区域现状管线探测资料》2、采用的主要规范和标准1、《室外排水设计规范》GB50014－20162、《给水排水工程构筑物结构设计规范》GB50069－20163、《混凝土结构设计规范》GB50010－20104、《城市工程管线规划规范》GB50289－20165、《城市道路设计规范》CJJ37－20166、《给排水管道施工及验收规范》GB50268－20087、《市政公用工程设计文件编制深度的规定》（2013年版）3、计算公式与设计参数采用某市暴雨强度公式（参照各城市标准）q=2995.282（1+0.634LgTe）(t+9.587)0.776t=t1+t2其中：Te——设计暴雨重现期，取3年；t——降雨历时（min），取15分钟；雨水流量计算公式Q=q*￡*F其中：Q——雨水设计流量（L/S）q——设计暴雨强度（L/S*ha）￡——径流系数，南北两侧均取0.85F——汇水面积（ha）排水管道设计参数V=1nR23I12其中：V——流速（m/S）R——水力半径（m）-I——水力坡降n——粗糙系数（污水管道采用UPVC或者PE双壁波纹管取0.010；雨水管道采用混凝土或钢筋混凝土管取0.0135）。
4、设计概述本次排水工程设计主要内容为道路沿线雨污水管道设计；桩号K0+000~K0+043雨水管道单侧布置于道路西侧，桩号K0+043~K0+099雨水管道单侧布置于道路南侧，管径DN500～DN600，桩号K0+000~K0+043污水管道单侧布置于道路西侧，桩号K0+043~K0+088污水管道单侧布置于道路南侧，管径DN400，管道具体位置详见管综标准横断面图。
（1）雨水部分：本次雨水管道设计结合新建道路坡度，设置一条DN500～DN600的雨水管道收纳道路及沿线片区的雨水。
第一段：桩号K0+099至桩号K0+043，雨水走向由东向西，雨水管径DN500。
给排水设计施工图说明及图例一、工程概况本工程为新疆老年社会福利园区民政设施建设项目，总用地面积10.29公顷，建筑总面积10.17万㎡，其中地上总建筑面积为8.13万㎡，地下总建筑2.04万㎡，主要建设用于老年人生活与活动的老年康复中心（老年病医院）（02#），（07#）、门卫（08#）等业务用房，同时设有地下能源中心，地下车库，风雨连廊，室外活动场，绿地，地面停车场等配套设施。
其中老年康复中心（老年病医院）（02#）包括门诊楼（02A#）和病房楼（02B#）各1栋，门诊楼地上4层，地下1层，总建筑面积10670㎡。
病房楼地上7层，地下1层，总建筑面积11750㎡。
老年活动中心及日间照料护理实训基地（03#）主楼地上8层，裙房地上2层，地下1层，为园区最高建筑，建筑高度32.290（至平屋面建筑面层的高度），地上总建筑面积13107㎡，园区生活服务中心（04#）地上3层，地下1层，地上总建筑面积5357㎡。
行政及接待中心（05#）地上4层，地下1层，地上总建筑面积2886㎡。
老年公寓（07#）地上6-9层，共8栋，总建筑面积37342㎡。
门卫（08#）地上1层，共3栋，总建筑面积154㎡。
老年康复中心（老年病医院）（02#）建筑高度32.29m，三栋老年公寓（9F）的建筑高度27.85m，属于二类高层建筑设计耐火等级为二级，地下部分为一级。
其他建筑属于多层或低层建筑，设计耐火等级为二级，地下部分为一级。
岩土工程勘察报告建议场地为1级（轻微）非自重湿陷性黄土，在建筑物基础埋深范围内，应挖除。
在建筑物基础埋深范围内按1级非自重湿陷性黄土场地设防，本次仅老年公寓（07#）地上6-9层，共8栋，总建筑面积37342㎡的设计。
二、设计范围室内给排水及消防给水设计。
三、设计依据1、国家建设及当地现行的规范，规程a.《建筑给排水设计规范》GB50015-2003(2009版)b.《建筑设计防火规范》GB50016-2006c.《汽车库、修车库、停车场设计防火规范》GB50067-97d.《自动喷水灭火系统设计规范》GB50084-2001(2005版)e.《自动喷水灭火系统施工及验收规范》GB50261-2005f.《建筑灭火器配置设计规范》GB50140-2005g.《室外排水设计规范》GB50014-2006（2011版）h.《民用建筑节水设计标准》GB50555-2010i.《生活饮用水卫生标准》GB5749-2006j.《游泳池给水排水工程技术规程》CJJ122-2008k.《室外排水设计规范》GB50014-2006（2011版）l.《城镇给水排水技术规范》GB50778-2012m.《湿陷性黄土地区建筑规范》GB50025-2004n.《高层民用四、给水系统(一)、冷水系统1、整个基地给水系统从竖向按高度21米及以下地区为低区，21米及以上为高区，横向上按单体分区。
排水施工图设计说明1、设计依据及规范1.1设计依据1.1.1业主提供的设计委托书。
1. 1.2业主提供1/500地形图。
LL3道路专业提供的道路设计1.1.4其他1.2设计规范、规程及国家标准图集(1)《室外给水设计规范》(GB50013-2006)2013年版(2)《室外排水设计规范》(GB50014-2006)2016年版(3)《给水排水工程构筑物结构设计规范》(GB50069-2002)(4)《给水排水工程管道结构设计规范》(GB50332-2002)(5)《给水排水管道工程施工及验收规范》(GB50268-2008)(6)《给水排水工程埋地预制混凝土圆形管管道结构设计规程》(CECS143：2002)(7)《埋地聚乙烯钢肋复合缠绕排水管管道工程技术规程》(CECS210：2006)(8)《市政排水管渠工程质量检验评定标准》(CJJ3-2008)(9)《混凝土排水管道基础及接口》(06MS201/1)(IO)《埋地塑料排水管道施工》(06MS201/2)(H)《城镇给水排水技术规范》GB50788-20122、工程概况及现有管网情况本项目属城市道路，位于广州市从化区温泉镇群英洞片区，永福路和105国道之间，道路起点接永福路。
计算行车速度30km∕h0道路设计宽度12m,资金紧缺，过桥后路人行道不做铺装，照明专业和绿化专业不在本项目实施，总长0.279km,起点桩号为K0+000：终点桩号K0+279.663。
道路新建跨现状河涌20米桥梁一座，路口与永福路交界处路边设停车场。
本次设计为新建道路，无现有管网。
设计污水管道接入道路北侧永福路现有DN500污水管。
雨水就近排入群英洞灌溉渠，渠内暂无相关水文资料，无法复核排出口水位与水渠水位的关系。
3、设计范围本次排水设计范围主要为道路内的雨、污水系统。
新建雨水管道用于排出本工程范围内的路面雨水。
新建污水管道用于收集本段地块污水。
停车场内考虑设计场地雨水排水。
第四册排水工程施工图设计说明1.2.19 《室外给水排水和燃气热力工程抗震设计规范》(GB5∞32-2∞3)1.2.20 《建筑边坡工程技术规范》(GB50330-2013)1.2.21 《建筑地基处理技术规范》UGJ79-20⑵1.2.22 《建筑地基基础设计规范》(GB50007∙2011)1.2.23 《重庆市建设领域限制、禁止使用落后技术的通告》2019年版1.2.24 《重庆市市政工程施工图设计文件编制技术规定》(2017版)1.2.25 《危险性较大的分部分项工程安全管理规定》(住建部令第37号)1.2.26 《关于实施＜危险性较大的分部分项工程安全管理规定》有关问题的通知》(建办质(2018)31号)1.2.27 《重庆市城市排水设施管理办法》(重庆市人民政府2000.04)1228《重庆市住房和城乡建设委员会关于进一步加强城市排水管网工程建设质量管理工作的通知》(渝建发(2019)10号)1.2.29 《电庆市住房和城乡建设委员会关于主城区城市建筑垃圾再生产品推广应用试点工作的指导意见》渝建【2019】434号1.2.30 《建筑与市政地基基础通用规范》(GB55003-2021)1.2.31 《建筑与市政工程抗震通用规范》(GB55002-2021)1.3设计基础资料、工程资料(1)设计合同(2)业主提供的《大足区中心城区控制性详细规划整合》Hll-OlZOkHu-O3/01地块控规修改图。
(3)业主提供的Hll-OI/02地块建筑总图城中村改造配套市政道路工程1设计依据1.1设计合同依据1.1.1 业主与我单位签订的设计合同1.2设计规范、标准1.2.1 《室外排水设计标准》(GB5(X)14-2021)1.2.2 《给水排水工程管道结构设计规范》(GB50332-2∞2)1.2.3 《给水排水工程构筑物结构设计规范》(GB50069-2002)1.2.4 《给水排水管道工程施工及验收规范》(GB50268—2008)1.2.5 《城镇给水排水技术规范》(GB5O788-2O12)1.2.6 国标图集《市政排水管道工程及附属设施》(06MS201)1.2.7 《城市排水工程规划规范》(GB50318∙2017)1.2.8 《山地城市室外排水管渠设计标准》(DBJ50/T-296-2018)1.2.9 《埋地塑料排水管道工程技术规程》(CJJl43-2010)1.2.10 《城市工程管线综合规划规范》(GB50289-2016)1.2.11 《城镇内涝防治技术规范》GB51222-20171.2.12 《城市防洪工程设计规范》(GB/T50805-2012)1.2.13 《公路排水设计规范》JTGrΓD33-2OI21.2.14 《混凝上和钢筋混凝上排水管》(GB/T11836-2009)1.2.15 《混凝土结构设计规范》(GB5OO1O∙2O1O)(2015版)1.2.16 《混凝土结构耐久性设计规范》(GB"50476-2008)1.2.17 《建筑工程抗震设防分类标准》(GB50223-2008)1.2.18 《建筑设计抗震设计规范》(GB5∞11-2011)(2016年版)中标注接入的规模，但无标高资料，正在落实中，下阶段补充完善.4、补充给水和燃气管线节点大样图，如R2-2、J2-2等处节点大样。
排水施工图设计说明一、设计依据及遵循的规范和设计原则：1、建设方与我院签定的《建设工程勘察设计合同》。
2、建设方提供的1：500片区地形图（电子版）。
3、我院所作的本工程道路及相关专业设计文件。
4、本工程综合管网方案设计文件。
5、巴南新华片区道路及管网规划资料。
6、我院设计人员现场踏勘收集的相关资料及其他相关资料。
7、国家相关规范和标准《室外排水设计规范》（GB50014-2006）《室外给水设计规范》（GB50013-2006）《给水排水工程构筑物结构设计规范》（GB50069-2002）《给水排水工程管道结构设计规范》（GB50332-2002）《城市工程管线综合规划规范》（GB50289-98）《给水排水管道工程施工及验收规范》（GB50268-2008）《给水排水工程构筑物工程施工及验收规范》（GB50141-2008）8、设计原则：1) 执行国家关于环境的保护政策，符合国家的有关法规、规范及标准；2) 排水管网设计应满足地区经济和社会长远发展的需要，同时注意远期发展与分期实施相结合的原则。
排水管道均按远期设计，并能适应片区建设需要，考虑分期实施的可能性。
3）新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。
4）排水管网设计注意技术性与经济性相结合。
尊重事实，在满足设计标准的前提下，尽量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。
5) 设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。
不得使用淘汰产品及与国家产业政策不符的材料和产品。
6) 排水管道的平面、高程布置充分考虑各种管线的敷设走廊，在考虑经济性的同时预留足够的空间，为管线综合提供条件。
9、对方案评审意见的执行情况：排水方案无意见，按综合管网方案执行。
二、工程慨述：龙州湾公共租赁住房位于重庆市巴南区鱼洞街道新华村，距离巴南区政府约1.6Km，北侧紧邻城市主干道渝南大道C段。
项目总用地约96万m2，建设总规模约253万m2，总投资约78亿。
居住户数约3万户，居住人数约7.9万人，容积率3.65，绿地率35%，小区配套有中、小学，社区医疗卫生服务中心，幼儿园，垃圾转运站等。
龙州湾公共租赁住房周边市政道路为围绕公共租赁住房的3条市政道路，将成为龙州湾公共租赁住房进出的主要交通干道，该工程的实施，将为公共租赁房提供便利的交通条件，为居民出行创造良好条件，有效改善片区通行条件，是为民办实事的民心工程本次设计范围是A1 、A2、A4道路。
本次设计范围A1 、A2、A4道路雨水：A2道路雨水有一个出口，位于其与已经修建A3路交叉口处，A2路全部雨水接入A3路雨水管道。
A1道路雨水有一个出口，在规划排水涵洞上方，A1路雨水接入该排水涵洞，A1道路设计起点和终点处交叉口的规划路口西侧和南侧雨水均转输接入本次设计道路，转输汇水面积分别为5.5公顷和4.5公顷。
A4道路雨水有一个出口，在设计道路与渝南大道C段交叉处，雨水全部接入下游已经修建的雨水管道中。
本次设计范围A1、A2、A4道路污水：A2道路污水有一个出口，位于其与已经修建A3路交叉口处，A2路全部污水接入A3路污水管道。
A1道路污水有一个出口，在A1路与规划渝南立交叉口处，A1路污水接入下游污水干管中，A1道路设计起点和终点处交叉口的规划路口西侧和南侧污水均转输接入本次设计道路，转输汇水面积分别为5.5公顷和4.5公顷的污水。
A4道路污水有一个出口，在设计道路与渝南大道C段交叉处，污水全部接入下游已经修建的污水管道中。
沿线考虑到地块雨水接入，每隔150米左右预留了雨水支管且交叉路口处也预留有支管供雨水排入，同时考虑到沿线污水的接入在适当位置预留了污水过街管。
本工程方案设计文件编制按专业进行分册共四册：第二册排水工程三、排水现状管线：除了A2路与A3路交叉口和A4路与渝南大道C段道路交叉口处有现状雨污水管，设计范围内无现状排水管线，靠农田或冲沟排除雨水。
四、排水体制及设计规模：本工程排水体制采用雨、污水分流制，雨、污水管网分别自成体系。
雨水量计算按重庆市暴雨强度公式和流域汇水面积计算，根据地块和道路设计的情况选用适当的暴雨重现期P和径流系数ψ。
五、排水工程设计说明：1、基本设计参数1）最大控制设计流速：V max=5m/s；最小控制流速：污水管道：V min=0.6m/s；雨水管道：V min=0.75m/s。
2）雨水管道按满流设计；污水按非满流设计其最大设计充满度3）最小管径与最小设计坡度：市政排水管最小管径控制在d400，最小设计坡度控制在i=0.003。
4）本工程排水管道均采用管顶平接。
2、管线布置：雨水系统的收集既要考虑到雨水能顺利地从汇水区域内排出，又要考虑到经济与合理性。
1）充分利用地形，就近排入水体。
2）结合道路和地块规划布置，由于道路通常都是地面径流的集中地，所以雨水管渠应平行道路敷设。
3）雨水排出口宜分散布置，以便雨水就近排放，使管线较短，减小管径。
4)雨水口布置应使雨水不漫过路口，因此雨水口布置在交叉路口的汇水点上和低洼处，并适当增设雨水口。
雨水口间距取决于道路纵坡、路面集水以及雨水口进水量，本次设计取值为25~35m，同时检查井间距和雨水口配套布置。
排水管网布置原则：优先考虑布置在人行道上，其管廊布置详见综合管网标准横断面图。
A1路污水管线单侧布置，在道路南侧人行道下，距路沿石3.0米。
A2路污水管线单侧布置，在道路西侧人行道下，距路沿石1.3米。
A4路污水管线双侧布置在两侧人行道下，距路沿石3.0米A1路雨水管线双侧布置，在道路两侧人行道下，距路沿石1.5米。
A2路雨水管线单侧布置，在道路东侧人行道下，距路沿石1.5米。
A4路雨水管线双侧布置在两侧人行道下，距路沿石1.5米3、雨水系统1）本工程雨水系统按重庆市暴雨强度公式计算，暴雨流量公式为；Q=Ψ×F×ｑq=2822（1+0.775lgP）／(T1+MT2+12.8P0.076)0.77式中：Q—计算流量ｑ—暴雨强度（升/秒·公顷）T=T1+MT2T1：地面集水时间（分钟）；一般取5~15分钟，根据重庆市的具体情况，取T1=5分钟F—汇水面积（公顷）P—重现期（年）Ψ—径流系数设计暴雨重现期按汇水面积的大小分别取值：汇流面积小于30公顷的管段：1～3年；汇流面积30～50公顷的管段：5年；汇流面积大或重要地区的管段：5～10年。
折减系数：暗管m=1.2。
径流系数Ψ：综合径流系数Ψ为0.5~0.75，其具体值根据各管段规划地块实际情况确定，本次综合径流系数取Ψ=0.75。
汇水面积(F)道路两侧分地块计算（ha）。
2）水力计算：A1段K0+2.229~K0+967.498道路北侧雨水管线：A1段K0+0.744~K0+967.487道路南侧雨水管线：A1段K0+967.498~K1+354.674道路北侧雨水管线A1段K0+967.487~K1+359.951道路南侧雨水管线：A2段道路东侧雨水管线：A4段道路西侧雨水管线：A4段道路东侧雨水管线：本设计污水量按用水量依据规划确定计算基准年至2020年，折算系数取85%，城市综合生活用水量指标为350L/人.天，人口密度按2万人/平方公里考虑，A1路污水系统按居住人口7.9万人考虑。
本区内工业、企业医疗污水由各个单位自行采取相应措施进行处理，达到国家排放标准后才准排放；生活污水须进行生物无害处理后才能排入本系统。
计算公式如下：Qmax=Qave ×Kz ×K 1 （L/S ） 式中Qmax ：设计污水流量（L/S ）——最高日最高时污水秒流量。
Qave ：最高日平均时污水流量（L/S ），根据综合污水量标准q 计算 Qave=q ×流域计算人口数（人）/(24×3600) （L/S ） q=城市综合供水量标准×85% （L/Cap.d ） K 1：为地下水渗入量取1.1污水管道水力计算列表如下： A2路污水管线：A4路东侧污水管线：本次设计污水管道采用重庆市城市规划管理技术规定的市政污水管道最小管径d400即可满足排放要求。
污水管道应该一次性埋地敷设，不允许项目建成后再增补管道和管廊的情况出现。
5、管材及附属构筑物：1）管材目前许多新排水管材涌现，双壁波纹管、玻璃钢管逐渐得到推广，其流水性能好，耐冲刷腐蚀，安装方便，综合考虑造价、使用功能、安全等各方面问题，从技术经济等多方面综合考虑，本次设计雨水管道小于等于d600的管道按HDPE 双壁波纹管考虑，大于d600的管道按钢筋混凝土管设计（管顶覆土小于7.5米用II 级钢筋混凝土管，管顶覆土7.5~20m 用Ⅲ级钢筋混凝土管）。
管径d300的雨水口连接支管采用II 级钢筋混凝土排水管。
管道断面形式：本工程的雨水管道均采用采用圆形断面。
HDPE双壁波纹管人行道上埋深小于4.0m，环刚度SN≥4000N/㎡；人行道上埋深8.0m≥H≥4.0m或设置于车行道下，环刚度SN≥8000N/㎡。
双壁波纹管的制造及安装应符合《埋地用聚乙烯（PE）结构壁管道系统第1部分：聚乙烯双壁波纹管材》(GB/T19472.1-2004)要求，及各企业的产品标准及安装操作手册。
国标II级钢筋混凝土管材应符合国家标准《混凝土和钢筋混凝土排水管》（GB/T11836-2009）的相关规定。
2）接口双壁波纹管采用双橡胶圈承插连接，管道承口应放在进水方向，插口放在出水方向，与检查井连接采用短接连接，管道与井壁间采用中介层，加水泥沙浆，中介层材料由厂家提供。
承插头距离检查井不小于1.5米。
钢筋混凝土管道接口基础较好时其接口采用钢丝网水泥砂浆抹带刚性接口，做法详06MS201-1第28、29页。
对于软土基础接入检查井或涵洞处等构筑物和岩土分界段有可能发生不均匀沉降的排水管段处，采用现浇混凝土套环柔性接口，当管道纵向不均匀沉降的范围较大时，应在管段上连续设置一个以上的柔性接口，柔性接口部位的现浇混凝土基础应用变形缝分离，做法详06MS201-1第35~36页。
双壁波纹管可根据产品技术要求采用双橡胶圈承插接口。
双壁波纹管可根据产品技术要求采用双橡胶圈承插接口，双壁波纹管与检查井的连接可采用“中介层”作法，详见技术规程CECS164：2004。
3）管道基础：HDPE双壁波纹管管道采用砂垫层基础，详细作法参照本设计图册《HDPE 管道基础及接口大样图》。
管顶覆土深度在0.7~5.0m的钢筋混凝土排水管道采用120°混凝土基础，做法详06MS201-1第17页；覆土在5.0~7.5m的钢筋混凝土排水管道采用180°混凝土基础，做法详06MS201-1第19页；对于管道覆土7.5~20米钢筋混凝土排水管道采用360°混凝土基础，该基础做法详本次设计的360°混凝土包封大样图。
