景观施工图中的标高符号

景观施工图中的标高符号(搜集)
“FL”表示的是完成面的标高BW 墙底
“WL”是水面的标高；
“BF”是水底标高；
“TW”墙顶标高；
“BW”墙底；
“TK”路牙顶；
“BK”路牙底；
“BL”池底标高；
“SL”土面标高；
“PA”种植区；
“FF”室内楼地面标高；
“FG”室外软景完成面标高；
“BC”路沿底标高；
“BS”踏步底标高；
“BR”栏杆扶手底标高；
“TR”栏杆扶手顶标高；
“SL”结构板顶标高；
“FF”室内楼地面标高；
景观常用标高规范：

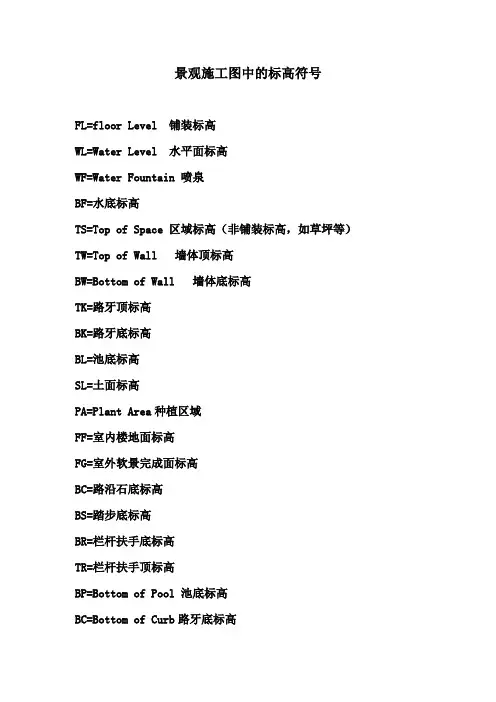

WL Water Level 水平面标高
BW Bottom of Wall 墙体底部标高
BP Bottom of Pool 池底标高
BC Bottom of Curb 路芽底部标高
TW Top of Wall 墙体顶部标高
TS Top of Space 区域标高（非铺装标高，如草坪等）TC Top of Curb 路芽顶部标高
FL Floor Level 铺装标高
RL Road Level 主干道标高
HP Hight Point 地形最高点
PA Planted Area 种植区域
TP Top of Planter 种植池顶部标高
TG Top of Grate 积水井标高
WF Water Fountain 喷泉
（学习的目的是增长知识，提高能力，相信一分耕耘一分收获，努力就一定可以获得应有的回报）。

图示符号
建筑标高符号
在施工图中经常有一个小小的直角等腰三角形，三角形的尖端或向上或向下，这是标高的符号——用细实线 绘制、高为3mm的高符号为涂黑的等腰直角三角形，标高数字注写在符号的右侧、上方或右上方。 （2）底层平面图中室内主要地面的零点标高注写为±0.000。低于零点标高的为负标高，标高数字前加“-” 号，如-0.450。高于零点标高的为正标高，标高数字前可省略“+”号，如3.000。 （3）在标准层平面图中，同一位置可同时标注几个标高。 （4）标高符号的尖端应指至被标注的高度位置，尖端可向上，也可向下。 （5）标高的单位：米。
绝对
相对
绝对标高：是以一个国家或地区统一规定的基准面作为零点的标高，我国规定以青岛附近黄海夏季的平均海 平面作为标高的零点；所计算的标高称为绝对标高。除总平面外，一般采用相对标高，即把底层室外的地坪作为 相对标高的零点。
相对标高：以建筑物室内首层主要地面高度为零作为标高的起点，所计算的标高称为相对标高。 ①建筑标高 建筑标高：在相对标高中，凡是包括装饰层厚度的标高，称为建筑标高，注写在构件的装饰层面上。 ②结构标高 结构标高：在相对标高中，凡是不包括装饰层厚度的标高，称为结构标高，注写在构件的底部，是构件的安 装或施工高度。结构标高分为结构底标高和结构顶标高。 一般在建筑施工图中标注建筑标高（但屋顶平面图中常标注结构标高），在结构施工图中标注结构标高。
标高
建筑物各部分的高度表示方法
01 简介
03 图示符号
目录
02 分类方法 04 注意事项
标高表示建筑物各部分的高度，分绝对标高和相对标高。
简介
标高是标出建筑各部分的相应高度。有以黄海渤海珠基等高程体系为基础的，也有建筑物本身的相对高程。

6、常用图例符号 建筑总平面图、道路与 铁路常用图例
常用构造及配件图例
常用建筑材料图例
建筑总平面图图例
常用构造及配件图例
常用建筑材料图例
上海波特曼大酒店
台北101大厦 高度 505米
上海金茂大厦高度 425米
谢 谢
谢谢观看！ 2020
粗实线单圆圈直 径应为14mm、 被索引的在本张 图纸上
被索引的不在本 张图纸上
3、标高符号
1、标高是标注建筑物高度方向的一种尺寸形式，以米为单位。 绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸 ，它仅使用在建筑总平面图中。 相对标高:以建筑物底层室内地面为零点测出的高度尺寸。 建筑标高:指楼地面、屋面等装修完成后构件的表面的标高。如 楼面、台阶顶面等标高。 结构标高:指结构构件未经装修的表面的标高。如圈梁底面、梁 顶面等标高。 2、标高符号画法及标高尺寸标注 （1）等腰直角三角形，细实线绘制，斜边上的高约3mm； （2）总平面图室外地坪标高符号，宜用涂黑的等腰直角三角形 （3）符号尖端应指被注高度的位置，一般应向下，也可向上。 （4）标高数字的正负号、小数位数(两位或三位)、同一位置要 标几个标高时。
指北针
1、用途 在总平面图及底层建筑平面图上，一般都 画有指北针，以指明建筑物的朝向。 2、画法 （1）圆的直径宜为24mm，用细实线绘 制； （2）指针尾端的宽度3mm，需用较大直 径绘制指北针时，指针尾部宽度宜为圆的 直径的1/8； （3）指针涂成黑色，针尖指向北方，并 注“北”或“N”字。
风向频率玫瑰图
1、定位轴线
1、定位轴线的作用 （1）设计和读图时定位的重要依据； （2）施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定： 主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号

园林景观设计制图规范（适⽤于规范制图）春⾬原⾊制图规范景观设计制图规范主编：校对：审定：编者单位：编制⽇期：⽬录 (1)第⼀章：总则第⼆章：制图规范⼀.⼀般规定1.图幅、⽐例 (2)2.图层 (3)3.图线、图例 (4)4.⽂字标注 (5)5.尺⼨标注 (6)6.常⽤符号 (7)⼆.专项规定 (12)1.总图 (13)2.放线索引图 (13)3.竖向 (14)4.道路铺装 (14)5.绿化植栽 (15)6.⼩品 (15)7.⽔电 (16)三.材料名称标注 (16)四.图纸编排及装订 (18)第三章：作图软件规范设置第四章：图纸内容及要求⼀.⽅案设计图(⼀)⽅案设计展板(⼆)⽅案设计图册(三)⽅案设计幻灯演⽰⽂件⼆.扩⼤初步设计图第五章：附图第⼀章总则1.为了统⼀我公司制图规则，保证制图质量，提⾼制图效率，做到图⾯清晰、简明、规范、美观，符合我公司设计、审算、施⼯、存档的要求，制定本标准。

2.本标准以国家现⾏制图标准为依据，结合我公司的制图风格及经验编制⽽成。

3.本标准适⽤于春⾬计算机制图。

4.图纸必须以mm为单位按实际尺⼨精确绘制；图⾯总体布局均衡、整齐、清晰、美观。

第⼆章制图规范第⼆章(⼀) ⼀般规定第⼀节图幅、⽐例⼀.图纸幅⾯：1.图框位置：春⾬04/e春⾬/⽂件/天下图框2.图纸加长规定：图纸的短边⼀般不应加长，长边可加长，但应符合表1的规定。

3.图纸以短边作为垂直边称为横式，以短边作为⽔平边称为⽴式。

⼀般A0~A3图纸宜横式使⽤；必要时，也可⽴式使⽤。

4.⼀个⼯程设计中，使⽤的图纸⼀般不宜多于两种幅⾯，不含⽬录及表格所使⽤的幅⾯。

5.为⽅便出图，每张图纸图框下应标明图幅、⽐例；图纸⽂件名应按如下格式保存：“图号/图名/图幅-⽐例”，例如：“JS2廊架施⼯设计A2-30”。

⼆.⽐例：1.绘图所⽤的⽐例，应根据图样的⽤途与被绘对象的复杂程度，从表2中选⽤，并优先选⽤表中常⽤⽐例。

2.⼀张图纸内，应以⼀种⽐例为主，且单张图纸内所⽤⽐例不宜超过3种。
