文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, suchas educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!灌溉与排水工程是农田水利工程的重要组成部分，它的设计与规划对于提高农田产量、改善土壤质量以及保护生态环境都具有至关重要的意义。
. .. .3 排洪工程设计方案开县是盆地东部地区的一部分，山体较多，中原和木桥小区背后（南侧）有一山体。
由于山体地形坡度大，积水时间短，洪水历时也不长，一到雨季，大量山洪水排泄而下，水流急，流势猛，且水流中还夹带着砂石等杂质，冲刷力大，容易使山脚下小区受到破坏而造成严重损失。
为了尽量减少洪水造成的危害，保护山脚下居民的生命财产安全，必须要认真做好防洪规划，拟在山坡上新建一条排洪沟，拦截山洪，将山洪引出居住区，排入附近水体中。
3.1 设计原则（1）排洪工程的设计应充分考虑小区旁边山洪现状，切实解决山洪对小区造成的危害和隐患。
（2）排洪工程的设计应与原有的DN1200市政水泥涵管结合起来，使山洪能够顺利流入市政管道。
（3）为减小对市政管道的堵塞，应考虑设置沉砂设施。
3.2 设计依据：1、《城市防洪工程设计规》(CJJ50-92)2、《城市防洪标准》GB50201-943、《室外排水设计规》GB50014-2006；4、《混凝土结构设计规》GB50010-2002；5、《公路桥涵设计通用规》JTG D60-2004；6、《市政排水管渠工程质量检验评定标准》CJJ3-907、《砌体结构设计规》（GB5003-2001）8、《砼结构设计规》（GB50010 -2002）9、实测地形图。
3.3 排洪沟设计要点（1）排洪沟应尽量利用原有山洪沟，必要时可作适当整修原有山洪沟是山洪若干年来冲刷形成的，其形状、底板都比较稳定，因此应尽量利用原有的天然沟道作排洪沟。
当利用原有沟不能满足设计要求而的水力条用地形坡建筑密度淤情况等增加，以防设在转弯效果很好。
陡槽页称急流槽，纵坡一般为20%～60%，多采用片石、块石或条石砌筑，也有采用钢筋混凝土浇筑的。
陡槽终端应设消力设备。
（5）排洪沟的断面形式排洪明渠的断面形式常用矩形或梯形断面，最小断面B×H=0.4m×0.4m排洪沟的材料及加固形式应根据沟最大流速、当地地形及地质条件、当地材料供应情况确定。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==排洪渠设计报告篇一：排洪渠工程设计说明排洪管渠工程设计总说明排洪管渠工程施工图设计总说明一、设计依据及内容:`本工程排水管道设计依据的资料主要为建设单位提供的现状地形图。
依据主要规范规程有：1、《城市排水工程规划规范》(GB50318-201X)2、《室外排水设计规范》(GB50014-201X)3、《城市防洪工程设计规范》(CJJ50-92)4、《城市防洪标准》(GB50201-94) 设计内容是排洪管渠的单项设计。
二、排洪管渠工程1.现状情况与设计范围本工程为安溪县城厢镇玉田小区排洪管渠工程，本设计为现状排水渠的改造；根据本排水渠在本区域的排水作用，按排洪管渠进行改造设计。
2.防洪标准根据《城市防洪标准》(GB50201-94)，本排管洪沟按20年一遇设计。
3.排洪管渠汇水面积管渠汇水面积根据建设单位提供的地形图进行划分，本排洪管渠的总汇水面积为0.58778km2。
4.洪峰流量的计算由于汇水面积小于30km2，计算公式采用公路科学研究所的简化公式Qp＝ψ×（h-Z）3/2×F4/5×β×γ×δ（m3/s） Qp—设计洪峰流量（m3/s）ψ—地貌系数 F—汇水面积（km2） h—径流深度（mm）Z—植物和坑洼滞流的拦蓄厚度（mm）β—洪峰传播的流量折减系数γ—汇水区降雨不均匀的折减系数δ—湖泊所起调节作用的折减系数；或未具备调洪库容的小水库所起调节作用的折减系数。
该公式考虑了汇水面积，地形地貌，流域形态，暴雨强度，设计频率，土壤吸水类别，汇流时间，植被，湖泊水库以及径流深度等重要因素，对特小流域的设计洪峰流量的计算，比较切合实际。
计算本排洪管渠洪峰流量Q20 =9.4 m3/s。
5．排洪管渠平面设计管渠设计的起点K0+000至K0+005采用明渠，明渠的渠底坡度i=0.01；明渠两边的挡土墙及挡土墙上的栏杆具体作法详见大样图YS-05与YS-06；明渠与暗管衔接处采用了一定的工程措施，以保证连接处良好的水力条件，具体的作法详见大样图YS-04。

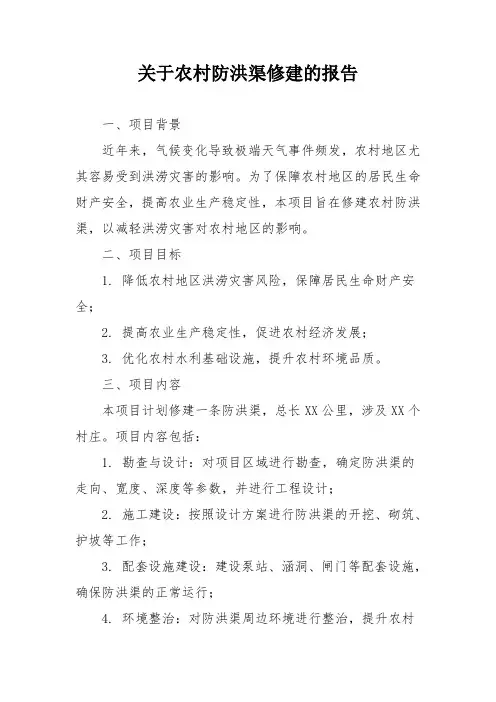

关于农村防洪渠修建的报告一、项目背景近年来，气候变化导致极端天气事件频发，农村地区尤其容易受到洪涝灾害的影响。
为了保障农村地区的居民生命财产安全，提高农业生产稳定性，本项目旨在修建农村防洪渠，以减轻洪涝灾害对农村地区的影响。
二、项目目标1. 降低农村地区洪涝灾害风险，保障居民生命财产安全；2. 提高农业生产稳定性，促进农村经济发展；3. 优化农村水利基础设施，提升农村环境品质。
三、项目内容本项目计划修建一条防洪渠，总长XX公里，涉及XX个村庄。
项目内容包括：1. 勘查与设计：对项目区域进行勘查，确定防洪渠的走向、宽度、深度等参数，并进行工程设计；2. 施工建设：按照设计方案进行防洪渠的开挖、砌筑、护坡等工作；3. 配套设施建设：建设泵站、涵洞、闸门等配套设施，确保防洪渠的正常运行；4. 环境整治：对防洪渠周边环境进行整治，提升农村环境品质。
四、投资预算本项目总投资预算为XX万元，其中：1. 勘查与设计费用：XX万元；2. 施工建设费用：XX万元；3. 配套设施建设费用：XX万元；4. 环境整治费用：XX万元。
五、项目实施计划本项目计划分为三个阶段实施：1. 第一阶段（XX年XX月-XX年XX月）：完成勘查与设计工作，制定施工方案；2. 第二阶段（XX年XX月-XX年XX月）：完成施工建设与配套设施建设工作；3. 第三阶段（XX年XX月-XX年XX月）：完成环境整治工作，对整个项目进行验收。
六、预期效益本项目实施后，预计可带来以下效益：1. 降低洪涝灾害风险，减少灾害损失；2. 提高农业生产稳定性，增加农民收入；3. 优化农村水利基础设施，提升农村环境品质；4. 促进农村经济发展，增强农村综合实力。
七、风险评估与应对措施本项目可能面临的风险包括资金不足、施工难度大、环境影响等。
为应对这些风险，我们将采取以下措施：1. 加强资金筹措，确保项目资金充足；2. 优化施工方案，降低施工难度；3. 严格执行环保政策，减少对环境的影响。
某村排洪渠工程初设报告某村排洪渠工程初设报告一、工程背景为了解决某村在雨季过程中经常发生的排水不畅、农田积水等问题，有必要对某村进行排洪渠工程的初设。
该工程旨在改善村庄排水条件，提高农田利用率，提高村民的生产生活水平。
二、工程规划1. 工程范围：该排洪渠工程将覆盖整个某村，包括主村和分散村庄。
主要工程包括主渠、支渠、泵站等。
2. 工程目标：（1）改善排水条件：通过建设排洪渠，能够有效地排除雨季时农田积水，解决村庄内部排水不畅的问题。
（2）提高农田利用率：排洪渠工程能够将农田内的积水排掉，确保农田畅通无阻，提高农田利用率。
（3）提高农民生活质量：通过排洪渠工程，能够增加村庄内的人流及交通流动，提高居民的出行便利性，改善生活质量。
三、工程方案1. 设计标准：（1）排洪渠渠底宽度：根据当地降雨情况和村庄面积，初步确定排洪渠渠底宽度为3米。
（2）排洪渠渠深度：根据农田的排水需要和排水量，初步确定排洪渠渠深为1.5米。
（3）排洪渠设计流量：根据降雨量、土壤渗透能力和农田灌溉水需求量，初步确定排洪渠设计流量为100 m³/h。
2. 工程布局：（1）主渠：沿村庄中心线布设，主渠宽度为3米，深度为1.5米，总长度为5公里。
（2）支渠：根据需求，设置若干支渠负责收集分散村庄的雨水，每条支渠宽度为2米，深度为1米，总长度根据具体情况确定。
（3）泵站：在主渠与支渠交汇处设置1座抽水泵站，负责将收集的雨水抽排入主渠。
四、工程实施方案1. 施工步骤：（1）土地调查：对工程范围内的地形、土地质量、村庄布局进行详细调查，并制定相应的施工方案。
（2）渠道开挖：按照设计要求进行渠道开挖，确保渠底平整，渠壁坚固。
（3）泵站建设：建设泵站，安装排水泵，确保泵站正常运行并接通进排水管道。
（4）支渠建设：根据工程规划，对支渠进行挖掘和渠道修整，确保支渠顺畅。
2. 施工材料：（1）渠道施工：使用混凝土或石块进行渠道开挖和渠道修整，保证渠道的稳定性和可用性。

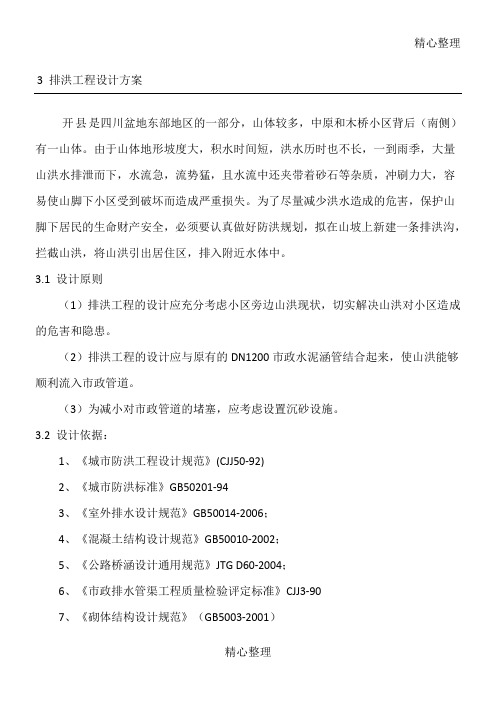

精心整理3 排洪工程设计方案开县是四川盆地东部地区的一部分，山体较多，中原和木桥小区背后（南侧）有一山体。
由于山体地形坡度大，积水时间短，洪水历时也不长，一到雨季，大量山洪水排泄而下，水流急，流势猛，且水流中还夹带着砂石等杂质，冲刷力大，容3.13.23、《室外排水设计规范》GB50014-2006；4、《混凝土结构设计规范》GB50010-2002；5、《公路桥涵设计通用规范》JTG D60-2004；6、《市政排水管渠工程质量检验评定标准》CJJ3-907、《砌体结构设计规范》（GB5003-2001）8、《砼结构设计规范》（GB50010 -2002）9、实测地形图。
3.3 排洪沟设计要点（1）排洪沟应尽量利用原有山洪沟，必要时可作适当整修原有山洪沟是山洪若干年来冲刷形成的，其形状、底板都比较稳定，因此计要求而的水力条用地形坡建筑密度淤情况等增加，以防得设在转弯处。
一次跌水高度通常为0.2～0.6m，有的多达20～30级，消能效果很好。
陡槽页称急流槽，纵坡一般为20%～60%，多采用片石、块石或条石砌筑，也有采用钢筋混凝土浇筑的。
陡槽终端应设消力设备。
（5）排洪沟的断面形式排洪明渠的断面形式常用矩形或梯形断面，最小断面B×H=0.4m×0.4m排洪沟的材料及加固形式应根据沟内最大流速、当地地形及地质条件、当地材料供应情况确定。
（6）排洪沟的设计流速为了防止山洪冲刷，应按流速的大小选用不同材质的沟底沟壁。
明渠最小按下表规据不同的3.4 排洪沟设计计算3.4.1 设计防洪标准在进行防洪工程设计时，首先要确定洪峰设计流量，然后根据该流量拟定工程规模。
为了准确、合理地拟定某项工程规模，需要根据该工程的性质、范围以及重要性等因素，选定某一频率作为计算洪峰流量的标准，称为防洪设计标准。
实际工作中一般常用重现期衡量设计标准的高低，即重现期越大，则设计标准越高，工程规模也就越大；反之，设计标准低，工程3-3。
排洪沟治理工程施工组织设计2019年5月13日目录第一章工程概述第二章施工组织机构第三章施工现场平面布置第四章施工总进度计划及进度保证措施第五章施工资源配备计划第六章主要施工方法及技术措施第七章闸门及启闭机安装第八章钢筋混凝土涵管施工第九章大体积砼施工技术措施第十章冬、雨季施工技术措施第十一章质量管理体系与措施第十二章民工工资保障措施第十三章安全生产、治安保卫、文明施工与环境保护体系与措施第十四章地下管线及地上地下设施的保护加固措施附表一: 拟投入本标段的主要施工设备表附表二: 拟配备本标段的试验和检测仪器设备表附表三：劳动力计划表附表四：计划开、竣工日期和施工进度网络图附表五：施工总平面图附表六：临时用地表第一章工程概述1.1 工程概况排洪沟治理工程位于，项目概况为本工程属排洪沟治理工程，项目区位于，拟通过工程措施对现有渠道进行综合治理，改善渠道的输水条件和排洪能力；项目建成后，项目区将改善灌溉面积0.28万亩。
工程实施后渠系水利用系数由0.42提高到0.65，灌溉保证率达到P=90%，年增节水能力55万m³。
通过新建护岸、清除渠道的滩地、杂物、树木，增强渠道护岸的抗冲刷能力，减轻水流对渠道岸坡的冲蚀，加大行洪断面，减小渠道的糙率，提高沿线的防洪标准，并有效的保护两岸人民生命财产安全。
1.2工作内容根据现场实际情况以及本次整治工程目的，项目总体布置如下：（1）本次工程对排洪沟进行治理，本次共整治长度2.103km。
（2）整治24座渠系建筑物：改建4座机耕桥，改建1座人行桥，改建1座水闸，改建1座陡坡，改建进出水涵管9处，新建梯步8处。
（3）新建道路一条，长度750m。
1.3 工期根据招标文件要求，计划工期： 100 日历天。
第二章施工组织机构施工管理组织体系图质量管理组织机构图施工安全管理组织机构图文明施工管理组织机构图第三章 施工现场平面布置根据发包人提供的施工场地，以及工程现场实际需要情况，本工程临时设施生产区和生活区布置在施工区附近。

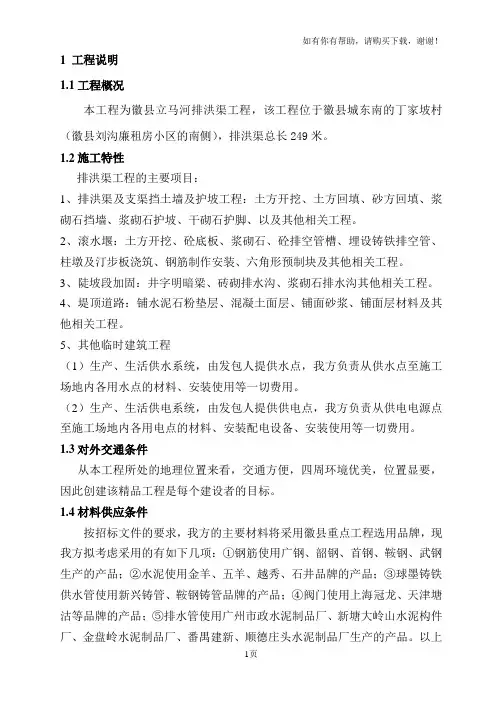

1 工程说明1.1工程概况本工程为徽县立马河排洪渠工程，该工程位于徽县城东南的丁家坡村（徽县刘沟廉租房小区的南侧），排洪渠总长249米。
1.2施工特性排洪渠工程的主要项目：1、排洪渠及支渠挡土墙及护坡工程：土方开挖、土方回填、砂方回填、浆砌石挡墙、浆砌石护坡、干砌石护脚、以及其他相关工程。
2、滚水堰：土方开挖、砼底板、浆砌石、砼排空管槽、埋设铸铁排空管、柱墩及汀步板浇筑、钢筋制作安装、六角形预制块及其他相关工程。
3、陡坡段加固：井字明暗梁、砖砌排水沟、浆砌石排水沟其他相关工程。
4、堤顶道路：铺水泥石粉垫层、混凝土面层、铺面砂浆、铺面层材料及其他相关工程。
5、其他临时建筑工程（1）生产、生活供水系统，由发包人提供水点，我方负责从供水点至施工场地内各用水点的材料、安装使用等一切费用。
（2）生产、生活供电系统，由发包人提供供电点，我方负责从供电电源点至施工场地内各用电点的材料、安装配电设备、安装使用等一切费用。
1.3对外交通条件从本工程所处的地理位置来看，交通方便，四周环境优美，位置显要，因此创建该精品工程是每个建设者的目标。
1.4材料供应条件按招标文件的要求，我方的主要材料将采用徽县重点工程选用品牌，现我方拟考虑采用的有如下几项：①钢筋使用广钢、韶钢、首钢、鞍钢、武钢生产的产品；②水泥使用金羊、五羊、越秀、石井品牌的产品；③球墨铸铁供水管使用新兴铸管、鞍钢铸管品牌的产品；④阀门使用上海冠龙、天津塘沽等品牌的产品；⑤排水管使用广州市政水泥制品厂、新塘大岭山水泥构件厂、金盘岭水泥制品厂、番禺建新、顺德庄头水泥制品厂生产的产品。
以上各项主材将按各生产厂家的实际情况择优录取。
我方完成的施工临时设施项目包括 （1）施工道路：为完成本标段施工的全部施工临时道路。
（2）现场施工临时设施：为完成本标段施工所需的临时设施，包括施工供电、供排水、供风、砼拌制、运输以及所需的施工厂，还包括施工临时用房、生活用房、仓库等。

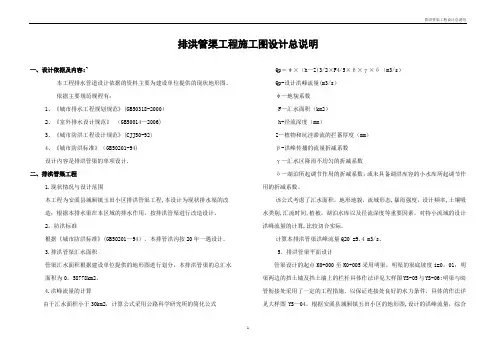

排洪管渠工程施工图设计总说明一、设计依据及内容:`本工程排水管道设计依据的资料主要为建设单位提供的现状地形图。
依据主要规范规程有：1、《城市排水工程规划规范》(GB50318-2000）2、《室外排水设计规范》（GB50014—2006)3、《城市防洪工程设计规范》(CJJ50-92)4、《城市防洪标准》（GB50201-94)设计内容是排洪管渠的单项设计.二、排洪管渠工程1.现状情况与设计范围本工程为安溪县城厢镇玉田小区排洪管渠工程,本设计为现状排水渠的改造；根据本排水渠在本区域的排水作用，按排洪管渠进行改造设计。
2。
防洪标准根据《城市防洪标准》(GB50201—94），本排管洪沟按20年一遇设计。
3.排洪管渠汇水面积管渠汇水面积根据建设单位提供的地形图进行划分，本排洪管渠的总汇水面积为0。
58778km2。
4.洪峰流量的计算由于汇水面积小于30km2，计算公式采用公路科学研究所的简化公式Qp＝ψ×（h—Z)3/2×F4/5×β×γ×δ（m3/s）Qp-设计洪峰流量(m3/s）ψ—地貌系数F—汇水面积（km2）h-径流深度（mm）Z—植物和坑洼滞流的拦蓄厚度（mm）β-洪峰传播的流量折减系数γ—汇水区降雨不均匀的折减系数δ—湖泊所起调节作用的折减系数；或未具备调洪库容的小水库所起调节作用的折减系数。
该公式考虑了汇水面积，地形地貌，流域形态,暴雨强度，设计频率,土壤吸水类别,汇流时间,植被，湖泊水库以及径流深度等重要因素，对特小流域的设计洪峰流量的计算,比较切合实际.计算本排洪管渠洪峰流量Q20 =9.4 m3/s。
5．排洪管渠平面设计管渠设计的起点K0+000至K0+005采用明渠，明渠的渠底坡度i=0。
01；明渠两边的挡土墙及挡土墙上的栏杆具体作法详见大样图YS-05与YS-06;明渠与暗管衔接处采用了一定的工程措施，以保证连接处良好的水力条件，具体的作法详见大样图YS—04。
排洪沟工程设计说明3 排洪工程设计方案开县是四川盆地东部地区的一部分，山体较多，中原和木桥小区背后（南侧）有一山体。
由于山体地形坡度大，积水时间短，洪水历时也不长，一到雨季，大量山洪水排泄而下，水流急，流势猛，且水流中还夹带着砂石等杂质，冲刷力大，容易使山脚下小区受到破坏而造成严重损失。
为了尽量减少洪水造成的危害，保护山脚下居民的生命财产安全，必须要认真做好防洪规划，拟在山坡上新建一条排洪沟，拦截山洪，将山洪引出居住区，排入附近水体中。
3.1 设计原则（1）排洪工程的设计应充分考虑小区旁边山洪现状，切实解决山洪对小区造成的危害和隐患。
（2）排洪工程的设计应与原有的DN1200市政水泥涵管结合起来，使山洪能够顺利流入市政管道。
（3）为减小对市政管道的堵塞，应考虑设置沉砂设施。
3.2 设计依据：1、《城市防洪工程设计规范》(CJJ50-92)2、《城市防洪标准》GB50201-943、《室外排水设计规范》GB50014- ；4、《混凝土结构设计规范》GB50010- ；5、《公路桥涵设计通用规范》JTG D60- ；6、《市政排水管渠工程质量检验评定标准》CJJ3-907、《砌体结构设计规范》（GB5003- ）8、《砼结构设计规范》（GB50010 - ）9、实测地形图。
3.3 排洪沟设计要点（1）排洪沟应尽量利用原有山洪沟，必要时可作适当整修原有山洪沟是山洪若干年来冲刷形成的，其形状、底板都比较稳定，因此应尽量利用原有的天然沟道作排洪沟。
当利用原有沟不能满足设计要求而必须加以整修时，应注意不宜大改大动，尽量不要改变原有沟道的水力条件，而要因势利导，畅通下泄。
（2）排洪沟应尽量利用自然地形坡度排洪沟的走向，应沿大部分地面水流的垂直方向，因此应充分利用地形坡度，使截流的山洪水能以最短距离重力流入受纳水体。
（3）排洪沟采用明渠或暗渠应视具体条件确定一般排洪沟最好次用明渠，但当排洪沟经过市区或厂区时，由于建筑密度较高、交通量大，应采用暗渠。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！
== 本文为word格式，下载后可方便编辑和修改！ ==
排洪渠设计报告
篇一：排洪渠工程设计说明
排洪管渠工程设计总说明
排洪管渠工程施工图设计总说明
一、设计依据及内容:`
本工程排水管道设计依据的资料主要为建设单位提供的现状地形图。
依据主要规范规程有：
1、《城市排水工程规划规范》(GB50318-201X)
2、《室外排水设计规范》(GB50014-201X)
3、《城市防洪工程设计规范》(CJJ50-92)
4、《城市防洪标准》(GB50201-94) 设计内容是排洪管渠的单项设计。
二、排洪管渠工程
1.现状情况与设计范围
本工程为安溪县城厢镇玉田小区排洪管渠工程，本设计为现状排水渠的改造；根据本排水渠在本区域的排水作用，按排洪管渠进行改造设计。
2.防洪标准
根据《城市防洪标准》(GB50201-94)，本排管洪沟按20年一遇设计。
3.排洪管渠汇水面积
管渠汇水面积根据建设单位提供的地形图进行划分，本排洪管渠的总汇水面积为0.58778km2。
4.洪峰流量的计算
由于汇水面积小于30km2，计算公式采用公路科学研究所的简化公式
Qp＝ψ×（h-Z）3/2×F4/5×β×γ×δ（m3/s） Qp—设计洪峰流量（m3/s）ψ—地貌系数 F—汇水面积（km2） h—径流深度（mm）
Z—植物和坑洼滞流的拦蓄厚度（mm）β—洪峰传播的流量折减系数γ—汇水区降雨不均匀的折减系数
δ—湖泊所起调节作用的折减系数；或未具备调洪库容的小水库所起调节作用的折减系数。
该公式考虑了汇水面积，地形地貌，流域形态，暴雨强度，设计频率，土壤吸
水类别，汇流时间，植被，湖泊水库以及径流深度等重要因素，对特小流域的
设计洪峰流量的计算，比较切合实际。
计算本排洪管渠洪峰流量Q20 =9.4 m3/s。
5．排洪管渠平面设计
管渠设计的起点K0+000至K0+005采用明渠，明渠的渠底坡度i=0.01；明渠两
边的挡土墙及挡土墙上的栏杆具体作法详见大样图YS-05与YS-06；明渠与暗
管衔接处采用了一定的工程措施，以保证连接处良好的水力条件，具体的作法
详见大样图YS-04。
根据安溪县城厢镇玉田小区的地形图，设计的洪峰流量，
综合
考虑区域的排水以及造价等因素，设计K0+005~ K0 +182.824管段采用管径为1800mm的钢筋混凝土排水管，设计K0+182.824~ K0 ++341.252管段采用管径
为201Xmm的钢筋混凝土排水管。
设计起点处涵洞内底的标高在建设单位所提供的地形图上没有标出来，设计人
员根据经验估算涵洞内底标高取32.25m。
施工前须对现状的涵洞底标高进行测量，根据实际测量的值再做调整。
6、尺寸单位除管径为毫米外，其余均以米计，黄海高程系统，北京坐标系。
7、管材、管道接口及管道基础
雨水管采用Ⅱ级钢筋混凝土排水管，管材应符合《混凝土和钢筋混凝土排水管》GB/T 11836-201X标准要求。
管材采用平口钢筋混凝土排水管,钢丝网水泥砂浆
抹带接口，管道基础采用120°混凝土基础，详见国标04S516-17；管道回填砂至管项不小于500mm。
8、雨水检查井
车行道下井盖井座应采用必须在任何车辆荷重下，包括在道路碾压机荷重下，
确保井盖井座牢固安全，同时应具有良好的稳定性，防止车速过快造成井盖振动。
雨水篦子、井盖及井座采用合金混凝尼龙井盖井座，雨水篦子泄水孔面积
应不小于国标05S518球墨铸铁雨水口篦子的泄水孔面积，车行道及停车场下井盖选用荷载等级应满足城-A级，人行道及绿化带下井盖选用荷载等级应满足城
-B级。
井盖上表面应与所在路面齐平,图中所注管道所在设计地面标高根据道
路纵坡计算而得，若与道路设计标高有出入，特别是交叉口处，应以路面实际
标高为准。
排洪管渠工程设计总说明
设计井编号为Y1、Y2、Y2-1、Y3、Y4、Y5、Y5-1的雨水检查井的的覆土厚度大于4米，施工时井壁厚度取370mm。
雨水检查井的具体作法详见图集02S515。
检查井内壁均采用1:2水泥砂浆加5%防水剂抹面至井顶，抹面厚20mm，雨水支管采用d800，i=0.01。
9、除特别说明外，管道施工及验收等均按《给水排水管道工程施工及验收规范》GB50268—201X执行。
10、沟槽回填：为确保道路路面的工程质量，应特别重视管道工程的沟槽回填
质量，应加强施工组织设计和选用适当回填机具设备。
采取各种有效技术措施，加强检测手段，设专人负责沟槽回填土工作的自监和检查。
沟槽回填土须分层
夯实，管道两侧要同时进行匀上升，不得一边超载而另一边空载，沟槽回填土
密实度要求详见污水管道挖填断面图。
沟槽回填其他要求和注意事项详见《给
水排水管道工程施工及验收规范》GB50268—201X的17～22页。
三、施工注意事项
1、应严把原材料质量关，材料进场时应严格按照设计要求的标准进行检验，并应提供相应的省级以上质检部门批准的质量检验报告和出厂质量合格证（生产
厂家的产品应通过省级部门的鉴定），并应有明显标志标明生产厂的名称、标
准编号、规格、壁厚和用途。
2、排水管道施工宜按先下游，后上游原则进行；若因其他原因需要分段施工时，应加强内业工作，严格控制管内底高程及管道设计纵坡。
3、施工前复核检查井管内底高程，若发现图中所注坡度接不进，请及时联系设计部门；施工中若发现有地下管线与本设计雨水管有矛盾，请及时联系设计部门。
4、管道开槽施工段，应严格控制槽底高程防止超挖，若采用机械挖槽，设计槽底以上宜留20 cm一层不挖，待人工清挖。
若超挖，应做地基处理，一般可回
填级配碎石。
回填方法及注意事项均按《给水排水管道工程施工及验收规范》（GB50268—201X）执行。
5、地下水位较高处，施工时应加强排水措施，槽底不得受水浸泡，确保管道施工质量。
6、沟槽边堆土应距槽边0.8米以上，且堆土高度不宜大于1.5米。
7、基槽开挖到设计标高时，应由设计人员及有关部门人员验槽认可后，方可进行下一道
工序。
8、如遇其他具体问题，请及时与设计人员联系，现场与建设、监理及施工单位商定解决。
9、管道施工完毕后应绘制竣工图备查，作为地下工程资料归档。
排洪管渠工程设计总说明。
