课程定位❖《机电一体化技术与系统》课程是机械工程及自动化专业学生的专业基础必修课。
❖是学生经过三年基础课和技术基础课学习之后，带有总结意义的一门综合性设计课程。
❖在学生掌握一定的专业基础知识的基础上，以机械设计为主线，综合运用所学知识，从整体角度掌握机电一体化系统设计的思想、原理、方法和程序。
学习方法❖1、认真听课❖2、参考教材自学❖3、网络自学和自测检查❖3、认真实验，主动参加自选实验❖4、积极参加讨论和完成作业（可以网络提交）课程的考核办法❖理论课：百分制❖闭卷考试70% 平时成绩30%❖平时成绩：课堂效果、作业效果、❖网上答疑、实验效果机电一体化信息科学机械学电子学第1章 概论❖ 1.1 概述❖ 1.2 机电一体化系统的设计 ❖ 1.3 机电一体化系统的发展趋势美国《技术评论》认为，有十种新兴技术在不远的将来会产生巨大影响：无线传感器网络；可注入组织工程；纳米太阳能电池；机电一体化技术；分子成像；纳米印刷刻蚀；软件保证；糖原组学；量子密码术。
1.1 概述1.1.1 引言机电一体化一般包含机电一体化技术和机电一体化产品(系统) 两层含义。
1、 机电一体化技术：从系统的观点出发，将机械技术、微电子技术、信息技术、控制技术等在系统工程基础上有机地加以综合，以实现整个系统最佳化的一门新科学技术。
2、 机电一体化产品：新型机械与微电子器件，特别是微处理器、微型机相结合而开发出来的新一代电子代机械产品。
权威定义：❖ 起源：日本，20世纪70年代； ❖合成词：Mecha —tronics 。
它取英语Mechanics(机械学)的前半部和Electronics （电子学）的后半部分拼成一个新词；❖(ASME)由计算机信息网络协调与控制的用于完成包括机械力、运动和能量流等动力学任务的机械和(或)机电部件相互联系的系统。
理解：❖机电一体化不是机械与电子简单的叠加，而是在信息论、控制论和系统论的基础上建立起来的应用技术❖典型的机电一体化产品(系统)有：数控机床、机器人、汽车电子化产品、智能化仪器仪表、电子排版印刷系统、CAD ／CAM 系统等。

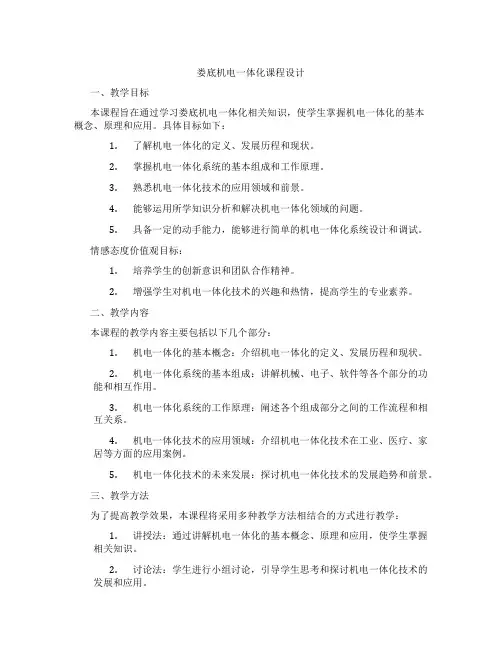

娄底机电一体化课程设计一、教学目标本课程旨在通过学习娄底机电一体化相关知识，使学生掌握机电一体化的基本概念、原理和应用。
具体目标如下：1.了解机电一体化的定义、发展历程和现状。
2.掌握机电一体化系统的基本组成和工作原理。
3.熟悉机电一体化技术的应用领域和前景。
4.能够运用所学知识分析和解决机电一体化领域的问题。
5.具备一定的动手能力，能够进行简单的机电一体化系统设计和调试。
情感态度价值观目标：1.培养学生的创新意识和团队合作精神。
2.增强学生对机电一体化技术的兴趣和热情，提高学生的专业素养。
二、教学内容本课程的教学内容主要包括以下几个部分：1.机电一体化的基本概念：介绍机电一体化的定义、发展历程和现状。
2.机电一体化系统的基本组成：讲解机械、电子、软件等各个部分的功能和相互作用。
3.机电一体化系统的工作原理：阐述各个组成部分之间的工作流程和相互关系。
4.机电一体化技术的应用领域：介绍机电一体化技术在工业、医疗、家居等方面的应用案例。
5.机电一体化技术的未来发展：探讨机电一体化技术的发展趋势和前景。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学：1.讲授法：通过讲解机电一体化的基本概念、原理和应用，使学生掌握相关知识。
2.讨论法：学生进行小组讨论，引导学生思考和探讨机电一体化技术的发展和应用。
3.案例分析法：通过分析具体的机电一体化应用案例，使学生更好地理解和掌握所学知识。
4.实验法：安排学生进行实验操作，培养学生的动手能力和实际操作技能。
四、教学资源为了支持本课程的教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选用合适的教材，为学生提供系统的学习资料。
2.参考书：提供相关的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作课件、视频等多媒体资料，提高学生的学习兴趣和效果。
4.实验设备：准备必要的实验设备，为学生提供实践操作的机会。
五、教学评估为了全面、客观地评估学生的学习成果，本课程将采用多种评估方式相结合的方法。
机电一体化教案介绍：机电一体化是指将机械与电气相结合，在设计、制造、控制等方面进行整体协调和统一管理的一种技术形式。
它将机械工程和电气工程有机地结合起来，既保留了机械和电气各自的特点，又实现了相互协作和优化设计，提高了生产效率和产品质量。
一、教学目标本教案的教学目标是：1. 了解机电一体化的基本概念和发展历程；2. 掌握机电一体化的运行原理和应用领域；3. 学习机电一体化的设计方法和技术手段；4. 培养学生的创新意识和解决问题的能力。
二、教学内容本教案的教学内容分为以下几个方面：1. 机电一体化的定义和基本原理；2. 机电一体化的发展历程和应用领域；3. 机电一体化的特点和优势；4. 机电一体化的设计方法和技术手段；5. 机电一体化案例分析和讨论。
三、教学过程本教案的教学过程如下：1. 学习阶段：通过课堂讲授和课外阅读，学习机电一体化的定义、基本原理和发展历程。
同时，学习了解机电一体化的应用领域和相关技术。
2. 实践阶段：学生根据所学内容，选择一个机电一体化的案例进行分析和讨论。
通过实际操作、观察和实验，了解机电一体化的设计方法和技术手段。
3. 总结阶段：学生总结所学内容，撰写实验报告并进行交流讨论。
从中探讨机电一体化的优势和不足，以及未来的发展方向。
四、教学资源本教案的教学资源包括以下几个方面：1. 教材：提供相关机电一体化的教材和参考书目，供学生查阅和学习。
2. 实验室：提供实验室设备和工具，供学生进行实践操作和实验研究。
3. 计算机和软件：提供计算机和专业软件，支持学生进行机电一体化的设计和模拟仿真。
五、教学评估本教案的教学评估采取以下几种方式：1. 平时表现：根据学生的听课态度、课堂回答问题的积极程度、实验报告的质量等进行评估。
2. 作业和考试：布置机电一体化相关的作业和考试，包括选择题、填空题、计算题和综合题等形式。
3. 实际操作：通过学生的实际操作和实验研究进行评估，包括实验报告的撰写、实验数据的处理和分析等。
来宾职业教育中心学校教案本201 -201 年学年度第二学期科目班级教师教案编写要求根据《广西壮族自治区中等职业学校教学工作规范》要求，并结合我校情况，对我校教师教案的编写提出如下要求：在写教案时明确所教学科的指导思想、教学目标、教学要求以及基本教学方式。
并根据学生的心理特征、兴趣习惯、情感态度等确定科学的教学方法，因材施教。
能较准确突出教学目的、重点难点，在教学设计方面比较有特色。
教案包括：课题、授课日期、课时、教学目标（包括理论应知目标和技能目标）、重点、难点、教学方法、教学仪器、教学过程（含练习、小结）、板书设计、作业、课后反思等。
教师要在授课前一周备好教案（开学前应备好两周课的教案），不允许无教案上课。
来宾市职业技术学校教务处2008年3月教学过程：落料光电传感器：检测是否有物料到传送带上，并给PLC一个输入信号。
（接线注意棕色接“+”、蓝色接“-”、黑色接输出）放料孔：物料落料位置定位。
金属料槽：放置金属物料。
塑料料槽：放置非金属物料。
电感式传感器：检测金属材料，检测距离为3~5mm（接线注意棕色接“+”、蓝色接“-”、黑色接输出）电容式传感器：用于检测非金属材料，检测距离为5~10mm（接线注意棕色接“+”、蓝色接“-”、黑色接输出）三相异步电机：驱动传送带转动，由变频器控制。
推料气缸：将物料推入料槽，由双向电控气阀控制。
教学过程：一、 FX—20P—E型简易编程器的组成与面板布置1、FX—20P—E型简易编程器的组成FX—20P—E型简易编程器的硬件主要包括以下几个部件：(1) FX—20P—E型编程器；(2) FX—20P—CAB型电缆；(3) FX—20P—RWM型ROM写入器模块；(4) FX—20P—ADP型电源适配器；(5) FX—20P—FKIT型接口。
其中编程器与电缆是必须的，其他部分是选配件。
编程器右侧面的上方有一个插座，将FX—20P—CAB电缆的一端插入该插座内(见图3.1)，电缆的另一端插到FX系列可编程序控制器的RS-422编程器插座内。
机电一体化工程教案一、教学目标。
1.了解机电一体化工程的基本概念和发展历程；2.掌握机电一体化工程的基本原理和技术；3.掌握机电一体化工程的应用领域和发展前景。
二、教学内容。
1.机电一体化工程的概念和特点；2.机电一体化工程的发展历程；3.机电一体化工程的基本原理和技术；4.机电一体化工程在工业生产中的应用；5.机电一体化工程的发展前景。
三、教学重点和难点。
1.机电一体化工程的基本原理和技术；2.机电一体化工程在工业生产中的应用；3.机电一体化工程的发展前景。
四、教学方法。
1.讲授结合案例分析；2.实验教学；3.讨论交流。
五、教学过程。
1.机电一体化工程的概念和特点（1课时）。
1.1 机电一体化工程的定义；1.2 机电一体化工程的特点；1.3 机电一体化工程的意义。
2.机电一体化工程的发展历程（1课时）。
2.1 机电一体化工程的起源；2.2 机电一体化工程的发展历程；2.3 机电一体化工程的现状和趋势。
3.机电一体化工程的基本原理和技术（2课时）。
3.1 机电一体化工程的基本原理；3.2 机电一体化工程的核心技术；3.3 机电一体化工程的应用案例。
4.机电一体化工程在工业生产中的应用（2课时）。
4.1 机电一体化工程在制造业中的应用；4.2 机电一体化工程在能源领域中的应用；4.3 机电一体化工程在交通运输领域中的应用。
5.机电一体化工程的发展前景（1课时）。
5.1 机电一体化工程的发展趋势；5.2 机电一体化工程的发展前景；5.3 机电一体化工程的挑战与机遇。
六、教学评价。
1.课堂讨论和案例分析；2.实验报告和作业；3.期末考试。
七、教学资源。
1.教材，《机电一体化工程导论》；2.实验设备，机电一体化工程实验箱；3.案例资料，机电一体化工程应用案例。
八、教学反思。
机电一体化工程是当今工程技术领域的热点之一，教师应不断更新教学内容，结合最新的发展动态，引导学生深入了解机电一体化工程的最新进展，培养学生的创新意识和实践能力，为他们未来的就业和发展打下坚实的基础。
大二机电一体化课程设计一、教学目标本课程的教学目标旨在通过学习，使学生掌握机电一体化的基本概念、原理和应用，提高学生的理论水平和实践能力。
具体包括以下三个方面：1.知识目标：学生能够理解机电一体化的基本原理，掌握常用的机电一体化设备和系统的组成、工作原理和应用场合。
2.技能目标：学生能够运用所学知识分析和解决实际问题，具备一定的机电一体化设备安装、调试和维护能力。
3.情感态度价值观目标：学生能够认识机电一体化技术在现代工业中的重要地位，培养对机电一体化技术的兴趣和热情，提高学生的创新意识和团队合作精神。
二、教学内容教学内容主要包括机电一体化的基本概念、原理和应用，以及常用的机电一体化设备和系统的组成、工作原理和应用场合。
具体包括以下几个方面：1.机电一体化的基本概念和原理：包括机电一体化的定义、发展历程、基本原理和分类。
2.机电一体化设备的组成和应用：包括传感器、执行器、控制器等基本组成部分，以及它们在实际应用中的作用和配合。
3.机电一体化系统的设计和分析方法：包括系统的设计原则、设计步骤和分析方法。
4.常用的机电一体化设备和系统：包括数控机床、机器人、PLC控制系统等设备的组成、工作原理和应用场合。
三、教学方法为了提高教学效果，将采用多种教学方法相结合的方式进行教学。
具体包括以下几种：1.讲授法：通过讲解基本概念、原理和应用，使学生掌握机电一体化的基本知识。
2.案例分析法：通过分析具体的机电一体化设备和系统案例，使学生了解实际应用中的机电一体化技术。
3.实验法：通过实验操作，使学生掌握机电一体化设备的安装、调试和维护方法。
4.讨论法：通过分组讨论，激发学生的思考，培养学生的创新意识和团队合作精神。
四、教学资源为了支持教学内容和教学方法的实施，将选择和准备以下教学资源：1.教材：选用权威、实用的教材，如《机电一体化技术》等。
2.参考书：提供相关的参考书籍，以便学生拓展知识面。
3.多媒体资料：制作课件、视频等多媒体资料，以丰富教学手段，提高学生的学习兴趣。
《机电一体化技术与系统》教学大纲教案一、课程背景和目标课程名称：机电一体化技术与系统学时：36学时学分：2学分先修课程：机械原理、电工学基础等课程目标：1.熟悉机电一体化技术的概念、发展历程和应用领域；2.掌握机电一体化系统的组成和工作原理；3.能够分析和设计机电一体化系统的控制策略；4.能够运用机电一体化技术解决实际问题。
二、教学内容和方式教学内容：1.机电一体化技术的概念和发展历程（2学时）-机电一体化技术的定义和特点；-机电一体化技术的发展历程和应用领域。
2.机电一体化系统的组成和工作原理（10学时）-机电一体化系统的概念和分类；-机电一体化系统的组成和各个部分的功能；-机电一体化系统的工作原理和常见问题。
3.机电一体化系统的设计和控制策略（14学时）-机电一体化系统的设计流程和方法；-机电一体化系统的控制策略和方法；-机电一体化系统的故障诊断和维护。
4.机电一体化技术在实际问题中的应用（10学时）-机电一体化技术在工业自动化中的应用；-机电一体化技术在智能交通系统中的应用；-机电一体化技术在生活中的应用。
教学方式：1.理论授课：通过讲解教材内容，介绍机电一体化技术和系统的概念、原理和应用。
2.实践教学：开展机电一体化系统的实验和实际操作，通过实践提高学生的动手能力和实际应用能力。
3.讨论研究：组织学生进行小组讨论，开展机电一体化系统设计和问题解决的研究。
三、教学评估与考核方式教学评估：1.课堂表现：包括积极参与讨论、合理提问和回答问题等。
2.实验操作：根据实验操作的准确性和操作技巧进行评估。
机电一体化技术课程设计一、教学目标本课程旨在让学生了解和掌握机电一体化技术的基本概念、原理和应用，培养学生对机电一体化技术的兴趣和热情，提高学生的实际操作能力和创新能力。
知识目标：使学生了解机电一体化技术的基本概念、组成部分及其相互关系；掌握机电一体化技术的基本原理和关键技术；了解机电一体化技术的应用领域和发展趋势。
技能目标：使学生能够运用所学知识分析、解决机电一体化技术领域的问题；具备一定的实际操作能力，能够进行简单的机电一体化系统设计、调试和维护。
情感态度价值观目标：培养学生对机电一体化技术的兴趣和热情，增强学生对科技创新的敏感度；培养学生团队协作、积极探究的学习态度，提高学生的问题解决能力。
二、教学内容本课程的教学内容主要包括机电一体化技术的基本概念、原理和应用。
具体安排如下：第1-2课时：机电一体化技术的基本概念，包括定义、组成部分及其相互关系。
第3-4课时：机电一体化技术的基本原理，包括传感器技术、执行器技术、控制技术等。
第5-6课时：机电一体化技术的应用领域，包括工业自动化、机器人、汽车电子等。
第7-8课时：机电一体化技术的发展趋势，包括智能化、网络化、绿色化等。
第9-10课时：机电一体化技术的实际操作，包括简单机电一体化系统的设计、调试和维护。
三、教学方法为了提高教学效果，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法、实验法等。
讲授法：通过教师的讲解，使学生掌握机电一体化技术的基本概念、原理和应用。
讨论法：引导学生针对机电一体化技术的相关问题进行思考和讨论，提高学生的创新能力和问题解决能力。
案例分析法：通过分析具体的机电一体化技术应用案例，使学生更好地理解和掌握相关知识。
实验法：让学生亲自动手进行实验，培养学生的实际操作能力和实践能力。
四、教学资源为了支持本课程的教学，我们将选择和准备以下教学资源：教材：《机电一体化技术》教材，用于引导学生系统地学习机电一体化技术的基本知识。
