测控仪器设计第二章习题

1-2．典型检测仪表控制系统的结构式怎么样的？各单元主要起什么作用？（1）被控对象：是控制系统的核心、它是以单输入单输出、也可以是多输入多输出（2）检测单元：是控制系统实现控制调节的基础、它完成对所有被控变量的直接测量同时也可实现某些参数的间接测量（3）变送单元完成对被测变量信号的转换和传输、其转换结果符合国际标准的符号制式（4）显示单元：是控制系统的附属单元、它将检测单元获得的有关参数、通过适当方式显示操作人员（5）调节单元：完成调节控制规律的运算、它将变送器传输出来的测量信号与给定值进行比较、并对比较结果进行调节运算、以输出作为控制信号（6）执行单元：是控制系统实施控制策略的执行机构它负责将调节器的控制输出信号按执行机构的需要产生出相应信号、以驱动执行机构实现对被控变量的调节作用1-6.什么是仪表的灵敏度和分辨率？两者间存在什么联系？灵敏度是仪表对被控参数变化的灵敏程度、分辨率是输出能相应和分辨率的最小输入量分辨率是灵敏度的一种一般来说仪表的灵敏度越高分辨率也越高1-7.仪表的精度是如何确定的？是用允许的最大引用误差去掉百分号后的数字来衡量的1、被检测物理模型的前提条件属理想条件、与实际检测条件有出入2、测量器件的材料性能或制作方法不佳使检测特性随时间而发生劣化3、电气、空气压、油压等动力源的噪音及容量的影响4、检测线路接头之间存在接触电势或接触电阻5、检测系统的惯性即延迟传递特性不符合检测的目的要求、因此要同时考虑系统静态特性和动态特性6、检测环境的影响、包括温度、气压、振动、辐射7、不同采样所得测量值的差异造成的误差8、人为的疏忽造成误差、包括个人读表偏差、知识经验的深浅、体力及精神状态等9、测量器件进入被测对象、破坏了所要测量的原有状态10、被测对象本身变动大、易受外界干扰以至测量值不稳定。

3-2.说明锁定放大原理在检测系统中的作用？检测埋没在噪声中的微弱信号时、可以主动调制信号、抑制噪声、专门提取微弱信号幅值和相位等有效信息3-3.利用检测方程式说明补偿结构的特点。

第一章1.测控仪器的概念是什么？答：测控仪器是利用测量与控制的理论，采用机、电、光各种计量测试原理及控制系统与计算机相结合的一种范围广泛的测量仪器。

2.为什么说测控仪器的发展与科学技术发展密切相关？答：……3.现代测控仪器技术包含哪些内容？答：……4.测控仪器由哪几部分组成？各部分功能是什么？答：（1）基准部件：提供测量的标准量。

（2）传感器与感受转换部件：感受被测量，拾取原始信号并将它转换为易于放大或处理的信号。

（3）放大部件：提供进一步加工处理和显示的信号。

（4）瞄准部件：用来确定被测量的位置（或零位）。

（5）信息处理与运算部件：用于数据加工、处理、运算和校正等（6）显示部件：用指针与表盘、记录器、数字显示器、打印机、监视器等将测量结果显示出来。

（7）驱动控制部件：用来驱动测控系统中的运动部件。

（8）机械结构部件：用于对被测件、标准器、传感器的定位、支承和运动。

5.写出下列成组名词术语的概念并分清其差异：分度值与分辨力：分度值——一个标尺间隔所代表的被测量值。

分辨力——显示装置能有效辨别的最小示值。

示值范围与测量范围：示值范围——极限示值界限内的一组数。

测量范围——测量仪器误差允许范围内的被测量值。

灵敏度与鉴别力（灵敏阈）：灵敏度——测量仪器响应（输出）的变化除以对应的激励（输入）的变化。

鉴别力——使测量仪器产生未察觉的响应变化的最大激励变化。

仪器的准确度、示值误差、重复性误差：仪器的准确度——测量仪器输出接近于真值的响应的能力。

示值误差——测量仪器的示值与对应输入量的真值之差。

重复性误差——视差、估读误差、读数误差：视差——当指示器与标尺表面不在同一平面时，观测者偏离正确观察方向进行读数和瞄准所引起的误差。

估读误差——观测者估读指示器位于两相邻标尺标记间的相对位置而引起的误差，有时也称为内插误差。

读数误差——由于观测者对计量器具示值读数不准确所引起的误差，它包括视差和估读误差。

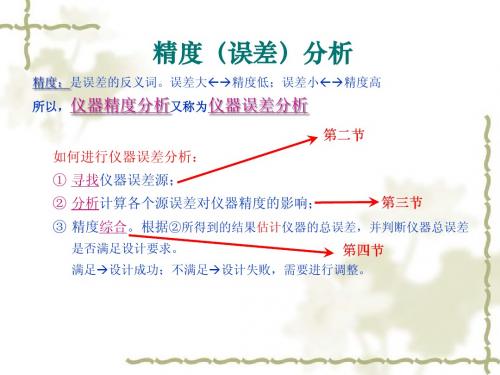

6.对测控仪器的设计要求有哪些？答：（1）精度要求（2）检测效率要求（3）可靠性要求（4）经济性要求（5）使用条件要求（6）造型要求第二章1.说明分析仪器误差的微分法、几何法、作用线与瞬时臂法和数学逼近法各适用在什么情况下，为什么？答：若能列出仪器全部或局部的作用原理方程，那么，当源误差为各特性或结构参数误差时，可以用微分法求各源对仪器精度的影响。

[测控仪器设计第三版课后答案]测控仪器设计试题及参考答案（Word可编辑版）试题1：什么是测控仪器设计的主要目标？参考答案1：测控仪器设计的主要目标是设计和制造出能够准确测量和控制物理量的仪器。

这些仪器应该具有高精度、高可靠性、高稳定性和高灵敏度等特点，以满足各种测量和控制需求。

试题2：测控仪器设计的基本流程是什么？参考答案2：测控仪器设计的基本流程包括需求分析、方案设计、电路设计、硬件设计、软件设计、原型制作和测试等步骤。

首先，需要对测量和控制需求进行详细的分析和定义。

然后，根据需求设计出测控系统的整体方案。

接下来，进行电路设计，包括选择合适的传感器和信号处理电路等。

然后，进行硬件设计，包括选择合适的元器件和进行PCB设计等。

同时，还需要进行软件设计，包括编写控制程序和界面设计等。

最后，制作出原型并进行测试，根据测试结果进行优化和修改。

试题3：测控仪器设计中常见的传感器有哪些？参考答案3：测控仪器设计中常见的传感器包括温度传感器、压力传感器、湿度传感器、光传感器、加速度传感器、位移传感器等。

这些传感器可以将待测物理量转换为电信号，并通过信号处理电路进行处理和放大，最终得到测量结果。

试题4：测控仪器设计中常见的控制器有哪些？参考答案4：测控仪器设计中常见的控制器包括单片机、PLC和DSP等。

这些控制器可以对测控系统进行控制和调节，实现目标物理量的精确控制。

试题5：测控仪器设计中常见的接口有哪些？参考答案5：测控仪器设计中常见的接口包括串口、并口、USB接口、以太网接口等。

这些接口可以实现与外部设备的数据交换和通信，方便用户进行数据采集和控制操作。

第二章习题一、选择题1.测试装置传递函数H （s ）的分母与（ ）有关。

A.输入量x （t ）B.输入点的位置C.装置的结构 2.测试装置的频响函数H （j ω）是装置动态特性在（ ）中的描述。

A ．幅值域 B.时域 C.频率域D.复数域 3.线形系统的叠加原理表明（ ）。

A.加于线形系统的各个输入量所产生的响应过程互不影响B.系统的输出响应频率等于输入激励的频率C.一定倍数的原信号作用于系统所产生的响应，等于原信号的响应乘以该倍数 4.一般来说，测试系统的灵敏度越高，其测量范围（ ）。

A.越宽 B. 越窄 C.不变5.若测试系统由两个环节串联而成，且环节的传递函数分别为12(),()H s H s ，则该系统总的传递函数为（ ）。

若两个环节并联时，则总的传递函数为（ ）。

A. 12()()H s H s + B.12()()H s H s ⋅ C.12()()H s H s - D.12()/()H s H s6.输出信号与输入信号的相位差随频率变化的关系就是（ ）。

A.幅频特性B.相频特性C.传递函数D.频率响应函数7.时间常数为τ的一阶装置，输入频率为 1ωτ=的正弦信号，则其输出与输入间的相位差是（ ）。

A.-45° B-90° C-180°8.测试装置的脉冲响应函数与它的频率响应函数间的关系是（ ）。

A.卷积 B.傅氏变换对 C.拉氏变换对 D.微分 9.对不变线形系统的频率响应函数等于（ ）。

A. 系统的正弦输出与正弦输入比B. 系统稳态正弦输出的傅氏变换与正弦输入的傅氏变换之比C. 用虚指数函数表示系统稳态正弦输出与正弦输入之比10.对某二阶系统输入周期信号 000()sin()x t A t ωϕ=+，则其输出信号将保持（ ）。

A.幅值不变，频率、相位改变 B.相位不变，幅值、频率改变 C.频率不变，幅值、相位改变11.二阶系统的阻尼率ξ越大，则其对阶越输入的时的响应曲线超调量（ ）。

第一章绪论1.为什么说仪器技术是信息的源头技术？仪器是一种信息的工具，起着不可或缺的信息源的作用。

仪器是信息时代的信息获取→处理→传输的链条中的源头技术。

如果没有仪器，就不能获取生产、科学、环境、社会等领域中全方位的信息，进入信息时代将是不可能的。

钱学森院士对新技术革命的论述中说：“新技术革命的关键技术是信息技术”。

信息技术由测量技术、计算机技术、通讯技术三部分组成。

测量技术则是关键和基础。

现在提到信息技术通常想到的只是计算机技术和通讯技术，而关键的基础性的测量技术却往往被人们忽视了。

从上所述可以看出仪器技术是信息的源头技术。

仪器工业是信息工业的重要组成部分。

2.为什么现代测控系统一般都要微机化？随着计算机技术的迅速发展，使得传统的测控系统发生了根本性变革，即采用微型计算机作为测控系统的主体和核心，代替传统测控系统的常规电子线路，从而成为新一代的微机化测控系统。

将微型计算机技术引入测控系统中，不仅可以解决传统测控系统不能解决的问题，而且还能简化电路、增加或增强功能、提高测控精度和可靠性，显著增强测控系统的自动化、智能化程度，而且可以缩短系统研制周期、降低成本，易于升级换代等。

因此，现代测控系统设计，特别是高精度、高性能、多功能的测控系统，目前已很少有不采用计算机技术的了。

3.微机化测控系统有哪几种类型？画出它们的组成框图。

三种类型：微机化检测系统、微机化控制系统、微机化测控系统。

1第2章 习题解答1、模拟输入通道有哪几种类型?各有何特点?答：按照系统中数据采集电路是各路共用一个还是每路各用一个，多路模拟输入通道可分为集中采集式(简称集中式)和分散采集式(简称分布式)两大类型。

集中式的特点是多路信号共同使用一个S/H 和A/D 电路，模拟多路切换器MUX 对多路信号分时切换、轮流选通到S/H 和A/D 进行数据采集。

分布式的特点是每一路信号都有一个S/H 和A/D ，因而也不再需要模拟多路切换器MUX 。

总复习提纲第一章测控仪器设计概论从计量测试角度可将仪器分为计量测试仪器、计算仪器、控制仪器及控制装置。

（计-计-控-控）计量测试仪器的主要测量对象是各种物理量，即8大物理量，它分为(1)几何量计量仪器包括各种尺寸检测仪器，如长度、角度、形貌、相互位置、位移、距离测量仪器、扫描仪、跟踪仪等．(2)热工量计量仪器包括温度、湿度、流量测量仪器，如各种气压计、真空计、多波长测温仪表、流量计等。

(3)机械量计量仪器如各种测力仪、硬度仪、加速度与速度测量仪，力矩测量仪、振动测量仪等。

(4)时间频率计量仪器如各种计时仪器与钟表、铯原子钟、时间频率测量仪等。

(5)电磁计量仪器用于测量各种电量和磁量的仪器，如各种交直流电流表、电压表、功率表、电阻测量仪、电容测量仪、静电仪、磁参数测量仪等。

(6)无线电参数测量仪器如示波器、信号发生器、相位测量仪、频率发生器、动态信号分析仪等。

(7)光学与声学参数测量仪器如光度计、光谱仪、色度计、激光参数测量仪、光学传递函数测量仪等。

(8)电离辐射计量仪器如各种放射性、核素计量，X、γ射线及中子计量仪器等。

测控仪器：是利用测量与控制的理论，采用机、电、光各种计量测试原理及控制系统与计算机相结合的一种范围广泛的测量仪器。

4．测控仪器由哪几部分组成?各部分功能是什么?（8大组成部分）5．写出下列成组名词术语的概念并分清其差异：分度值与分辨力；示值范围与测量范围；灵敏度与鉴别力(灵敏阀)；仪器的准确度、示值误差、重复性误差；视差、估读误差、读数误差。

通用计量术语及定义．(1)测量仪器(measuring instrument)测量仪器又称计量器具，它是指单独地或同辅助设备一起用以进行测量的器具。

而测量是指用以确定量值为目的的一组操作。

测量仪器和测量器具是有区别的，测量仪器是将被测量转换成指示值或等效信息的一种计量器具，即具有转换和指示功能。

测量器具是以固定形态复现或提供给定量的一个或多个已知值的器具，如砝码、标准电阻、量块、线纹尺、参考物质等。

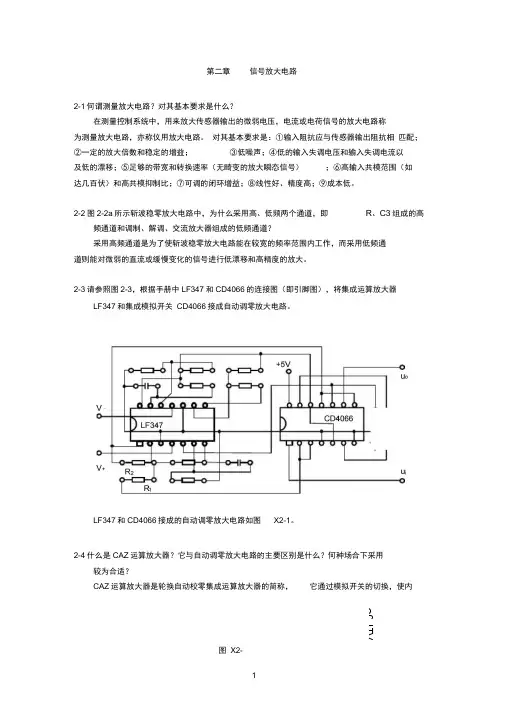

第二章信号放大电路2-1何谓测量放大电路？对其基本要求是什么？在测量控制系统中，用来放大传感器输出的微弱电压，电流或电荷信号的放大电路称为测量放大电路，亦称仪用放大电路。

对其基本要求是：①输入阻抗应与传感器输出阻抗相匹配；②一定的放大倍数和稳定的增益；③低噪声；④低的输入失调电压和输入失调电流以及低的漂移；⑤足够的带宽和转换速率（无畸变的放大瞬态信号）；⑥高输入共模范围（如达几百伏）和高共模抑制比；⑦可调的闭环增益；⑧线性好、精度高；⑨成本低。

2-2图2-2a所示斩波稳零放大电路中，为什么采用高、低频两个通道，即R、C3组成的高频通道和调制、解调、交流放大器组成的低频通道？采用高频通道是为了使斩波稳零放大电路能在较宽的频率范围内工作，而采用低频通道则能对微弱的直流或缓慢变化的信号进行低漂移和高精度的放大。

2-3请参照图2-3，根据手册中LF347和CD4066的连接图（即引脚图），将集成运算放大器LF347和集成模拟开关CD4066接成自动调零放大电路。

LF347和CD4066接成的自动调零放大电路如图X2-1。

2-4什么是CAZ运算放大器？它与自动调零放大电路的主要区别是什么？何种场合下采用较为合适？CAZ运算放大器是轮换自动校零集成运算放大器的简称，它通过模拟开关的切换，使内o£ JTV图X2-1部两个性能一致的运算放大器交替地工作在信号放大和自动校零两种不同的状态。

它与自动调零放大电路的主要区别是由于两个放大器轮换工作，因此始终保持有一个运算放大器对输入信号进行放大并输出，输出稳定无波动，性能优于由通用集成运算放大器组成的自动调零放大电路，但是电路成本较高，且对共模电压无抑制作用。

应用于传感器输出信号极为微弱，输出要求稳定、漂移极低，对共模电压抑制要求不高的场合。

2-5请说明ICL7650斩波稳零集成运算放大器是如何提高其共模抑制比的？ICL7650 的输出U。

=(K i+K I K2)J +K i U°si+KdU c (见式2-6),其共模信号误差项K ci U相当于输入端的共模误差电压U/，即J K ci U c K ci U c U c U cK^H K1 K2K1K2 K2CMRR CMRR式中K、K Ci分别为运算放大器N的开环放大倍数和开环共模放大倍数；K i'为运算放大器N由侧向端A i输入时的放大倍数；屜为运算放大器N2的开环放大倍数。

1.1.测控仪器的概念是什么？测控仪器则是利用测量和控制的理论，采用机、电、光各种计量测试原理及控制系统与计算机相结合的一种范围广泛的测量仪器。

1.2. 为什么说测控仪器的发展与科学技术发展密切相关?仪器仪表的用途和重要性—遍及国民经济各个部门，深入到人民生活的各个角落，仪器仪表中的计量测试仪器与控制仪器统称为测控仪器，可以说测控仪器的水平是科学技术现代化的重要标志。

仪器仪表的用途:在机械制造业中：对产品的静态与动态性能测试；加工过程的控制与监测；设备运行中的故障诊断等。

在电力、化工、石油工业中：对压力、流量、温度、成分、尺寸等参数的检测和控制；对压力容器泄漏和裂纹的检测等。

在航天、航空工业中：对发动机转速、转矩、振动、噪声、动力特性、喷油压力、管道流量的测量；对构件的应力、刚度、强度的测量；对控制系统的电流、电压、绝缘强度的测量等。

1.3. 现代测控仪器技术包含哪些内容？发展趋势:高精度与高可靠性、高效率、智能化、多样化与多维化（1）高精度与高可靠性随着科学技术的发展，对测控仪器的精度提出更高的要求，如几何量nm精度测量，力学量的mg 精度测量等。

同时对仪器的可靠性要求也日益增高，尤其是航空、航天用的测控仪器，其可靠性尤为重要。

（2）高效率大批量产品生产节奏，要求测量仪器具有高效率，因此非接触测量、在线检测、自适应控制、模糊控制、操作与控制的自动化、多点检测、机光电算一体化是必然的趋势。

（3）高智能化在信息拾取与转换、信息测量、判断和处理及控制方面大量采用微处理器和微计算机，显示与控制系统向三维形象化发展，操作向自动化发展，并且具有多种人工智能从学习机向人工智能机发展是必然的趋势。

（4）多维化、多功能化（5）开发新原理（6）动态测量现代设计方法的特点：(1)程式性强调设计、生产与销售的一体化。

(2)创造性突出人的创造性，开发创新性产品。

(3)系统性用系统工程思想处理技术系统问题。

力求系统整体最优，同时要考虑人-机-环境的大系统关系。

《误差理论与数据处理》(第六版)绪论1－5 测得某三角块的三个角度之和为180o00’02”,试求测量的绝对误差和相对误差 解：绝对误差等于： 相对误差等于：1-8在测量某一长度时，读数值为2.31m ，其最大绝对误差为20m μ，试求其最大相对误差。

%108.66 %1002.311020 100%maxmax 4-6-⨯=⨯⨯=⨯=测得值绝对误差相对误差1-10检定2.5级（即引用误差为2.5%）的全量程为100V 的电压表，发现50V 刻度点的示值误差2V 为最大误差，问该电压表是否合格？%5.22%100%1002100%<=⨯=⨯=测量范围上限某量程最大示值误差最大引用误差该电压表合格1-12用两种方法分别测量L1=50mm ，L2=80mm 。

测得值各为50.004mm ，80.006mm 。

试评定两种方法测量精度的高低。

相对误差L 1:50mm 0.008%100%5050004.501=⨯-=IL 2:80mm 0.0075%100%8080006.802=⨯-=I21I I > 所以L 2=80mm 方法测量精度高。

1－13 多级弹导火箭的射程为10000km 时，其射击偏离预定点不超过0.lkm ，优秀射手能在距离50m 远处准确地射中直径为2cm 的靶心，试评述哪一个射击精度高? 解：射手的相对误差为：21802000180''=-'''o o %000031.010*********.00648002066018021802≈=''''''⨯⨯''=''＝o多级火箭的射击精度高。

1-14若用两种测量方法测量某零件的长度L1=110mm ，其测量误差分别为m μ11±和m μ9±；而用第三种测量方法测量另一零件的长度L2=150mm 。

测控仪器设计复习题及答案一、选择题1. 测控仪器设计中，以下哪个不是传感器的基本功能？A. 转换B. 放大C. 测量D. 显示答案：B2. 测控系统中，数据采集卡的主要作用是什么？A. 将模拟信号转换为数字信号B. 进行信号放大C. 显示测量结果D. 存储数据答案：A3. 在测控仪器设计中，以下哪个不是信号处理的常见方法？A. 滤波B. 放大C. 信号调制D. 信号解调答案：C二、填空题4. 测控仪器设计中，传感器的灵敏度是指传感器输出变化与输入变化的________。

答案：比例5. 在数字信号处理中，________是指信号的采样频率至少是信号最高频率的两倍。

答案：奈奎斯特定理6. 测控系统中，信号的________是指信号在时间上的延续性。

答案：时域特性三、简答题7. 简述测控仪器设计中，信号调理的重要性。

答案：信号调理是测控仪器设计中的关键环节，它包括信号的放大、滤波、线性化等处理过程，确保传感器采集到的信号能够准确地反映被测量的物理量，同时满足后续信号处理和数据采集的需求。

8. 描述在测控系统中，如何实现对信号的数字化处理。

答案：在测控系统中，实现信号的数字化处理通常包括以下几个步骤：首先，通过传感器将被测量的物理量转换为电信号；然后，使用信号调理电路对信号进行必要的放大和滤波处理；接着，利用模数转换器（ADC）将模拟信号转换为数字信号；最后，通过数字信号处理器（DSP）或微控制器对数字信号进行进一步的处理和分析。

四、计算题9. 假设有一个测控系统，其采样频率为1000Hz，信号的频率为500Hz。

计算奈奎斯特频率，并判断该系统是否满足奈奎斯特定理。

答案：奈奎斯特频率为信号频率的两倍，即1000Hz。

由于系统的采样频率为1000Hz，等于奈奎斯特频率，因此该系统刚好满足奈奎斯特定理的要求。

10. 如果在上述系统中，信号的实际频率为600Hz，计算系统能否准确采样该信号，并说明原因。

答案：系统不能准确采样600Hz的信号，因为信号频率超过了奈奎斯特频率（1000Hz），根据奈奎斯特定理，采样频率至少应该是信号最高频率的两倍，即至少需要1200Hz。

测控仪器设计基础习题（2011）一、 简答题：1． 简述微机内置式智能仪器的基本结构。

2． 什么是虚拟仪器？3． 键盘扫描方式常见有哪几种？画出对应方式下原理图，并说明实现方法。

4． ADC 主要技术指标有哪些？与CPU 连接有哪几种方式？ 5． DAC 主要技术指标有哪些？与CPU 连接有哪几种方式？6． 什么是波特率？RS232电平规定是什么？画出RS232异步传送格式。

7． 简述以RS-485串行接口总线组成的MCS-51的单片机的多点连接方案，画出电路简图。

8． 什么是自动校准？如何实现零点漂移的内部自动校准？如何实现倍率偏移的内部自动校准？ 9． RAM 故障常见有哪些类型？常见的测试矢量有哪些？ 10． 什么是“软件陷阱”？一般安排在程序哪些地方？ 11． 什么是“看门狗”？如何实现“喂狗”？ 二、证明计算题1．一智能仪表的量程保护电路如下图所示：①．试证明V ≈Vcc R R R Vd Vi R R R 32213//2+++式中Vd 为二极管的通压降。

②．试计算Vi 的最大输入电压是多少。

2．一智能仪表的V/I 转换电路如下图所示：①．试证明I 0=351R R R Vi⨯ 式中R2>>R5 R1=R2=100K ，R3=R4=20K 。

②．试计算在如图所示的取值，当Vi=0~5V 时，I 0范围是多少？3．一仪用放大器电路如图所示，图中：，R1=1K,R2=R3=100K,R4=R5=10K,R6=R7=100K 。

推导求电压放大倍数AV 的计算公式，并计算其值。

4．在如图示的a、b两图中，设A/D转换器的电压输入范围为0－5V，试推导Vi输入电压范围。

三、编程题：1．如图所示，某仪表外接一片A/D转换器ADC0801。

（芯片时序图略）a)编写接口子程序，转换后数据放在R7中；b)利用查询方式编程，每隔10ms刷新30H的转换数据；c)利用中断方式编程，每隔10ms刷新30H的转换数据；2．如图所示，某仪表外接一串行A/D转换器MAX1241。

《误差理论与数据处理》(第六版)绪论1－5 测得某三角块的三个角度之和为180o00’02”,试求测量的绝对误差和相对误差 解：绝对误差等于： 相对误差等于：1-8在测量某一长度时，读数值为2.31m ，其最大绝对误差为20m μ，试求其最大相对误差。

%108.66 %1002.311020 100%maxmax 4-6-⨯=⨯⨯=⨯=测得值绝对误差相对误差1-10检定2.5级（即引用误差为2.5%）的全量程为100V 的电压表，发现50V 刻度点的示值误差2V 为最大误差，问该电压表是否合格？%5.22%100%1002100%<=⨯=⨯=测量范围上限某量程最大示值误差最大引用误差该电压表合格1-12用两种方法分别测量L1=50mm ，L2=80mm 。

测得值各为50.004mm ，80.006mm 。

试评定两种方法测量精度的高低。

相对误差L 1:50mm 0.008%100%5050004.501=⨯-=IL 2:80mm 0.0075%100%8080006.802=⨯-=I21I I > 所以L 2=80mm 方法测量精度高。

1－13 多级弹导火箭的射程为10000km 时，其射击偏离预定点不超过0.lkm ，优秀射手能在距离50m 远处准确地射中直径为2cm 的靶心，试评述哪一个射击精度高? 解：射手的相对误差为：21802000180''=-'''o o %000031.010*********.00648002066018021802≈=''''''⨯⨯''=''＝o多级火箭的射击精度高。

1-14若用两种测量方法测量某零件的长度L1=110mm ，其测量误差分别为m μ11±和m μ9±；而用第三种测量方法测量另一零件的长度L2=150mm 。

测试技术第二章答案(总8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--8第二章 习题2-1：典型的测量系统有几个基本环节组成其中哪个环节的繁简程度相差最大典型的测试系统，一般由输入装置、中间变换装置、输出装置三部分组成。

其中输入装置的繁简程度相差最大，这是因为组成输入装置的关键部件是传感器，简单的传感器可能只由一个敏感元件组成，如测量温度的温度计。

而复杂的传感器可能包括敏感元件，变换电路，采集电路。

有些智能传感器还包括微处理器。

2-2：对某线性装置输入简谐信号x(t)=asin(φω+t )，若输出为y(t)=Asin(Φ+Ωt )，请对幅值等各对应量作定性比较，并用不等式等数学语言描述它们之间的关系。

x(t)=asin(φω+t )→y(t)=Asin(Φ+Ωt ), 根据线性装置的输入与输出具有的频率保持特性可知，简谐正弦输入频率与输出频率应相等，既有：Ω=ω，静态灵敏度：K=aA = 常数，相位差：△ϕϕ-Φ== 常数。

2-3：传递函数和频响函数在描述装置特性时，其物理意义有何不同？传递函数定义式：H （s ）=)()(s x s y =01110111a s a s a s a b s b s b s b n n n n m m m m ++++++++---- ，其中s=+αj ω称拉氏算子。

H(s)是描述测量装置传输，转换特性的数学模型，是以测量装置本身的参数表示输入与输出之间的关系，与装置或结构的物理特性无关。

频率响应函数定义式：H （ωj ）=)()(ωωj x j y =01110111)())()()()(a j a j a j a b j b j b j b n n n n n n n n ++++++++----ωωωωωω 反映了信号频率为ω时输出信号的傅氏变换与输入信号的傅氏变换之比。

频率响应函数H （ωj ）是在正弦信号激励下，测量装置达到稳态输出后，输出与输入之间关系的描述。
