示波器的使用方法示波器是一种常用的电子仪器，用于测量电流和电压的波形，并显示在示波器屏幕上。
下面将介绍示波器的使用方法，帮助您更好地使用示波器。
1.连接电路：首先，将待测电路与示波器连接。
将被测电路的信号源输出连接到示波器的输入端口。
通常，信号源输出和示波器的输入端口通过电缆连接，确保连接良好。
2.选择时间与电压基准：在使用示波器之前，您需要选择适当的时间与电压基准。
时间基准用于确定波形在屏幕上的水平位置，电压基准用于确定波形的垂直位置。
时间基准通常是以秒为单位，电压基准通常是以伏特为单位。
3.设置触发：触发是指示波器何时开始显示波形的设置。
触发通常设置为波形的一些特定位置或水平。
可以设置触发沿（上升沿或下降沿）和触发电平（高电平或低电平）等。
触发设置是确保波形正确显示的重要步骤。
4.调整时间和电压：根据被测信号的特性，调整示波器的时间和电压范围。
时间范围决定了波形在屏幕上显示的时间长度，电压范围决定了波形的垂直高度。
5.显示波形：设置好以上参数后，示波器将显示被测电路的波形。
波形将以连续的图像显示在示波器屏幕上，您可以观察波形的形状、幅值、频率等特性。
您还可以通过调整时间和电压范围来改变波形的显示。
6.添加测量：示波器通常具有各种测量功能，例如电压峰-峰值、频率、周期、占空比等。
您可以添加这些测量值以获得更多信息。
示波器通常会自动计算这些测量值并显示在屏幕上。
7.保存和导出数据：一旦您得到了想要的波形图和测量结果，您可以选择保存这些数据以备将来参考。
示波器通常具有保存和导出数据的功能，您可以将数据保存到内部存储器、USB设备或计算机上。
8.调整触发和测量条件：如果波形显示不清晰或需要更详细的测量结果，您可以调整触发和测量条件。
例如，您可以改变触发沿、触发电平或更改测量参数的设置。
9.故障排除：示波器是电子工程师和技术人员在故障排除电路问题时常用的工具。
通过观察和测量电路的波形，可以帮助确定故障的原因和位置。
示波器使用说明（一）引言概述:示波器是一种用于测量电信号随时间变化的仪器。
它能够显示电信号的波形，帮助工程师分析和诊断电路的运行情况。
本文将介绍示波器的基本使用方法，包括设置和调整示波器的参数，选择合适的测量通道，以及解读显示的波形图。
正文内容:1. 连接示波器：- 将被测电路与示波器的输入端口连接。
- 确保连接正确、稳定，并避免电路短路或过载。
2. 调整示波器参数：- 设置水平和垂直触发位置，以确定波形在屏幕上的位置。
- 调整时间基准和垂直灵敏度，以使波形适应屏幕大小和幅度范围。
- 设置触发电平和触发斜率，以稳定地捕获感兴趣的波形。
3. 选择测量通道：- 确定要测量的信号通道，以便选择正确的输入端口。
- 使用多通道示波器时，选择适当的通道进行测量。
4. 解读波形图：- 观察波形的形状、幅度和频率等特征，分析电信号的性质。
- 使用垂直和水平游标测量波形的特定参数，如峰值、周期和占空比等。
- 注意观察信号的异常或干扰，以识别潜在的问题。
5. 高级功能使用：- 学习并掌握示波器的额外功能，如捕获模式、自动测量和波形存储等。
- 熟悉示波器的快捷键和面板控制，以提高工作效率。
- 使用外部触发功能和外部设备进行更复杂的测量和分析。
总结:示波器是电子工程师必备的工具之一。
通过正确连接示波器、调整参数、选择通道和解读波形图，可以有效地分析和诊断电路问题。
在熟悉基本使用方法的基础上，进一步掌握高级功能可以提高工作效率和准确性。
希望本文的说明能够帮助您更好地使用示波器，并取得准确可靠的测量结果。
示波器使用方法说明书一、简介示波器是一种常用的电子测试设备，用于观察电流、电压、频率等信号的波形，并能进行测量和分析。
本说明书旨在为用户提供使用示波器的详细方法和步骤，帮助用户充分发挥示波器的功能。
二、安装与连接1. 将示波器放置在平稳的台面上，确保通风良好。
2. 将示波器的电源线插入交流电源插座，并确保电源线连接牢固。
3. 使用合适的连接线将待测电路的输出端与示波器的输入端相连，确保连接牢固可靠。
三、调整示波器参数1. 打开示波器电源，待示波器启动后，在显示屏上会出现初始界面。
2. 调整水平扫描控制，使波形在屏幕上水平移动。
3. 调整垂直幅度控制，使波形在屏幕上垂直移动。
4. 调整触发控制，使波形在屏幕上稳定显示。
四、观察波形1. 调整水平扫描速度，通过旋钮控制波形的宽度，观察信号的周期。
2. 调整垂直灵敏度，通过旋钮控制波形的高度，观察信号的幅值。
3. 使用游标测量功能，可以在屏幕上选择特定的点进行测量，如周期、频率、峰峰值等。
五、保存和存储波形1. 示波器通常具备存储和回放功能，可将观察到的波形图像进行保存和存储。
2. 使用示波器内置的存储设备，选择合适的文件名并进行保存。
3. 存储的波形可以通过示波器的回放功能进行再次观察和分析。
六、使用示波器的注意事项1. 在使用示波器之前，务必仔细阅读和理解本说明书，确保正确操作。
2. 遵循电路安全操作规范，避免触电和短路等事故发生。
3. 使用示波器时，应注意电流和电压的测量范围，避免超过示波器的额定参数。
4. 示例波器有很强的测量能力，请勿将其用于非法用途或与他人的隐私权利相冲突的行为。
七、故障排除1. 若示波器出现异常现象，比如显示不稳定、无法触发等问题，应先检查示波器的连接是否正确。
2. 若连接无误，可尝试重新启动示波器，或将示波器恢复出厂设置。
3. 若问题仍未解决，请联系售后服务。
八、维护与保养1. 定期对示波器进行外观清洁，使用干净、柔软的布进行擦拭，避免使用化学溶剂和腐蚀性液体。
示波器的使用方法
示波器是一种用于显示电信号波形的仪器，主要用于电子、电气、通信等领域的实验、研究和故障排查。
使用示波器需要以下几个步骤：
1. 连接电源：将示波器的电源线插入电源插座，并确保电源开关处于关闭状态。
2. 连接探头：将探头的接地线连接到示波器的接地端口，将探头的其他一端连接到待测电路中与信号相接位置。
3. 调整示波器控制：打开示波器的电源开关，调节控制面板上的各个旋钮和按钮，以便正确地显示待测信号波形。
4. 调整时间基准：通过旋转示波器上的时间基准旋钮，以便调整波形在水平方向上的显示范围和速度。
5. 调整垂直增益：通过旋转示波器上的垂直增益旋钮，以便调整波形在垂直方向上的显示范围和放大倍数。
6. 观察信号波形：在示波器的显示屏上观察待测信号的波形。
可以调整时间基准和垂直增益来获取清晰、稳定的波形显示。
7. 分析信号特征：根据示波器显示的波形，分析信号的频率、振幅、周期等特征。
8. 关闭示波器：完成使用后，关闭示波器的电源开关，并拔出
电源线。
请注意，示波器的具体使用方法可能因品牌和型号而有所差异，建议在使用示波器前先阅读并理解相关的使用手册或操作指南。
示波器的使用步骤及调试技巧示波器是一种用于测量和显示电信号波形的仪器，广泛应用于电子、通信、自动化等领域。
正确使用示波器并掌握调试技巧，对于工程师和技术人员来说至关重要。
本文将介绍示波器的使用步骤及一些常用的调试技巧。
一、示波器的使用步骤1. 连接电路：首先，将待测电路与示波器正确连接。
一般来说，示波器的输入端连接到待测电路的观测点，地线连接到电路的地线。
确保连接正确并牢固可靠。
2. 设置示波器：打开示波器电源，并调整示波器的各项参数。
首先，选择适当的量程和耦合方式。
量程应选择使信号波形充分显示，避免波形截断或过大造成失真。
耦合方式一般选择AC耦合，以排除直流分量的影响。
3. 调整触发：示波器的触发功能能够使波形显示更加稳定。
触发功能可以使示波器以某个特定的电压值或边沿触发波形显示。
调整触发电平和触发边沿，以确保波形显示稳定且清晰。
4. 选择显示方式：示波器可以选择不同的显示方式，如时间域显示和频谱分析等。
时间域显示适用于观察波形的时域特性，频谱分析适用于观察信号的频域特性。
根据需要选择合适的显示方式。
5. 观察波形：调整示波器的水平和垂直控制，使波形在屏幕上居中且适当放大。
观察波形的形状、幅度、频率等特性，以获取所需的信息。
6. 分析波形：根据需要，可以对波形进行测量和分析。
示波器可以提供波形的幅值、频率、周期、上升时间等参数的测量。
此外，示波器还可以进行波形的存储和回放，方便后续分析和比较。
二、示波器的调试技巧1. 波形的清晰度：在观察波形时，应确保波形清晰且不失真。
如果波形模糊或失真，可以尝试调整示波器的触发电平、增益和时间基准等参数，以获得更好的波形显示效果。
2. 噪声的排除：在实际测量中，常常会受到各种噪声的干扰。
为了排除噪声的影响，可以采取一些措施，如增加滤波器、提高信号与噪声的比例、调整触发方式等。
3. 多通道测量：示波器通常具有多个通道，可以同时观察多个信号波形。
在进行多通道测量时，应注意各通道之间的相互影响，避免干扰和交叉耦合。

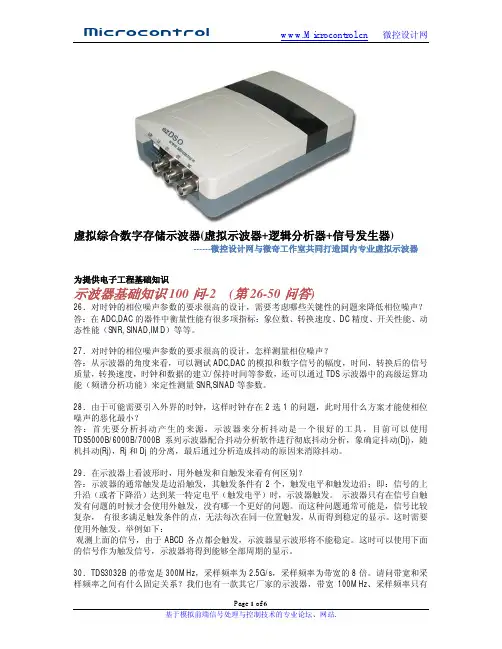

虚拟综合数字存储示波器(虚拟示波器+逻辑分析器+信号发生器)------微控设计网与微奇工作室共同打造国内专业虚拟示波器为提供电子工程基础知识示波器基础知识100问-2 (第26-50问答)26．对时钟的相位噪声参数的要求很高的设计，需要考虑哪些关键性的问题来降低相位噪声？答：在ADC,DAC的器件中衡量性能有很多项指标：象位数、转换速度、DC精度、开关性能、动态性能（SNR, SINAD,IMD）等等。
27．对时钟的相位噪声参数的要求很高的设计，怎样测量相位噪声？答：从示波器的角度来看，可以测试ADC,DAC的模拟和数字信号的幅度，时间，转换后的信号质量，转换速度，时钟和数据的建立/保持时间等参数，还可以通过TDS示波器中的高级运算功能（频谱分析功能）来定性测量SNR,SINAD等参数。
28．由于可能需要引入外界的时钟，这样时钟存在2选1的问题，此时用什么方案才能使相位噪声的恶化最小？答：首先要分析抖动产生的来源，示波器来分析抖动是一个很好的工具，目前可以使用TDS5000B/6000B/7000B系列示波器配合抖动分析软件进行彻底抖动分析，象确定抖动(Dj)，随机抖动(Rj)，Rj和Dj的分离，最后通过分析造成抖动的原因来消除抖动。
29．在示波器上看波形时，用外触发和自触发来看有何区别？答：示波器的通常触发是边沿触发，其触发条件有2个，触发电平和触发边沿；即：信号的上升沿（或者下降沿）达到某一特定电平（触发电平）时，示波器触发。
示波器只有在信号自触发有问题的时候才会使用外触发，没有哪一个更好的问题。
而这种问题通常可能是，信号比较复杂，有很多满足触发条件的点，无法每次在同一位置触发，从而得到稳定的显示。
这时需要使用外触发。
举例如下：观测上面的信号，由于ABCD各点都会触发，示波器显示波形将不能稳定。
这时可以使用下面的信号作为触发信号，示波器将得到能够全部周期的显示。
30．TDS3032B的带宽是300MHz，采样频率为2.5G/s，采样频率为带宽的8倍。
示波器基本使用方法- 示波器是一种用于显示和测量电压波形的电子仪器，它可以将电信号转化为可见的波形图像，便于我们观察和分析电路的工作状态。
在使用示波器时，需要注意以下几个方面的基本使用方法。
一、示波器的连接与设置1.连接示波器与被测电路：将示波器的探头与被测电路连接，确保连接稳定且不会造成电路短路。
2.打开示波器电源：按下电源开关，等待示波器启动。
3.设置垂直轴和水平轴参数：调整垂直轴和水平轴的控制旋钮，使波形在屏幕中央以合适的大小和速度显示。
垂直轴控制旋钮主要用来调整波形的幅度，水平轴控制旋钮主要用来调整波形的时间。
4.选择合适的触发方式：根据被测信号的特点选择合适的触发方式，使波形能够同步显示在屏幕上。
常见的触发方式有边沿触发、脉宽触发、视频触发等。
二、示波器的波形测量1.测量电压幅度：通过垂直轴控制旋钮调整波形在屏幕上的高度，结合刻度尺可以读出波形的电压幅度。
2.测量时间间隔：通过水平轴控制旋钮调整波形在屏幕上的宽度，结合刻度尺可以读出波形的时间间隔。
3.测量频率：通过测量波形的周期，结合公式“频率=1/周期”可以计算出信号的频率。
4.测量相位差：通过观察和比较两个信号的波形在屏幕上的相对位置，可以大致判断它们之间的相位差。
5.测量上升沿和下降沿时间：通过观察波形在屏幕上的上升沿和下降沿部分，结合刻度尺可以读出它们的时间。
三、示波器的注意事项1.注意安全：在使用示波器时，需要注意避免触电和短路等安全问题。
特别是当被测电路中存在高压或大电流时，更需要谨慎操作。
2.注意探头补偿：在使用示波器前，需要进行探头补偿以消除探头电缆的电容和电阻对测量结果的影响。
补偿方法是：将探头连接到示波器的补偿方波输出端口，调整探头上的补偿电容，使方波在屏幕上呈现出标准的正弦波形。
3.注意信号幅度：在测量信号时，需要注意信号的幅度是否在示波器的测量范围内。
如果信号幅度过大，可能会导致波形失真或损坏示波器；如果信号幅度过小，可能会导致波形无法显示或显示不准确。

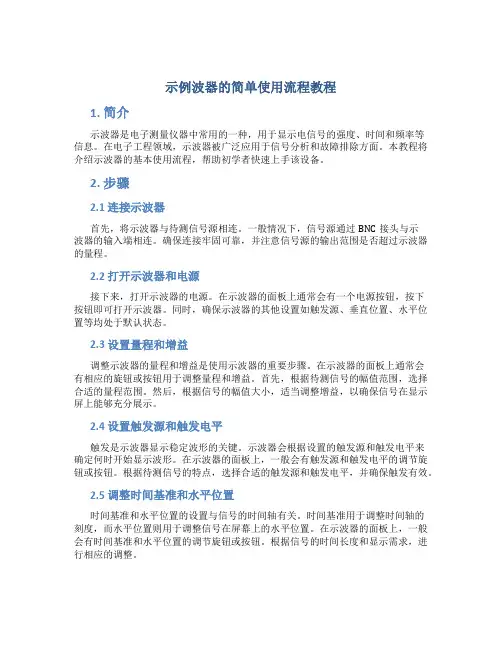

示例波器的简单使用流程教程1. 简介示波器是电子测量仪器中常用的一种，用于显示电信号的强度、时间和频率等信息。
在电子工程领域，示波器被广泛应用于信号分析和故障排除方面。
本教程将介绍示波器的基本使用流程，帮助初学者快速上手该设备。
2. 步骤2.1 连接示波器首先，将示波器与待测信号源相连。
一般情况下，信号源通过BNC接头与示波器的输入端相连。
确保连接牢固可靠，并注意信号源的输出范围是否超过示波器的量程。
2.2 打开示波器和电源接下来，打开示波器的电源。
在示波器的面板上通常会有一个电源按钮，按下按钮即可打开示波器。
同时，确保示波器的其他设置如触发源、垂直位置、水平位置等均处于默认状态。
2.3 设置量程和增益调整示波器的量程和增益是使用示波器的重要步骤。
在示波器的面板上通常会有相应的旋钮或按钮用于调整量程和增益。
首先，根据待测信号的幅值范围，选择合适的量程范围。
然后，根据信号的幅值大小，适当调整增益，以确保信号在显示屏上能够充分展示。
2.4 设置触发源和触发电平触发是示波器显示稳定波形的关键。
示波器会根据设置的触发源和触发电平来确定何时开始显示波形。
在示波器的面板上，一般会有触发源和触发电平的调节旋钮或按钮。
根据待测信号的特点，选择合适的触发源和触发电平，并确保触发有效。
2.5 调整时间基准和水平位置时间基准和水平位置的设置与信号的时间轴有关。
时间基准用于调整时间轴的刻度，而水平位置则用于调整信号在屏幕上的水平位置。
在示波器的面板上，一般会有时间基准和水平位置的调节旋钮或按钮。
根据信号的时间长度和显示需求，进行相应的调整。
2.6 扫描和观察波形完成以上设置后，可以开始扫描和观察波形了。
示波器会根据设置的参数，实时显示待测信号的波形。
可以通过示波器的水平移动、垂直缩放等功能来进一步观察信号的细节。
同时，示波器的触发功能能够帮助捕捉到特定波形或干扰信号。
2.7 保存数据和截图（可选）如果需要保存信号波形或截取屏幕上的显示内容，可以使用示波器提供的数据保存和截图功能。
示波器及使用方法
示波器是一种比较复杂的电子测试仪器，使用方法如下：
1.连接电源：确保示波器处于关闭状态，然后将电源线插入示波器相应的接口，再将电源插头插入电源插
座。
2.连接信号源：将信号源输出端的信号线插入示波器的输入通道，移动示波器的x-y模式选择开关到内部
位置。
3.打开示波器：打开电源开关，在示波器屏幕上出现图像后，能观察到情况。
4.调节垂直灵敏度：示波器的垂直轴分为两个轴，可以调节轴的灵敏度。
通常在观察波形前先调节好垂直
轴的灵敏度。
5.调节水平灵敏度：调节水平轴的灵敏度，以使输入波形的重复性较好。
6.调节触发模式：触发模式是指示波器在屏幕上显示输入波形的方式的设置。
在使用示波器的时候，触发
模式是一个重要的设置，它可以使波形的显示更加准确。
7.调节扫描速度：示波器的扫描速度可以控制波形的显示速度。
1。
示波器的使用方法步骤示波器是一种广泛应用于电子领域的测试仪器，它可以用来观察和分析电子信号的波形，是电子工程师和技术人员必备的工具之一。
正确地使用示波器对于电子产品的设计、测试和维修至关重要。
下面将介绍示波器的使用方法步骤，希望能够帮助大家更好地掌握示波器的操作技巧。
1. 连接示波器。
首先，将示波器的电源线插入电源插座，然后将示波器的探头连接到待测试的电路上。
探头的接地线应连接到电路的接地点，而探头的信号线则连接到待测信号的输出端。
2. 调整示波器的控制参数。
接下来，我们需要调整示波器的控制参数，以便正确地显示待测信号的波形。
首先，调整示波器的时间/水平控制，使得波形能够在屏幕上完整显示；然后，调整示波器的电压/垂直控制，使得波形的振幅适当，不至于超出示波器的测量范围。
3. 观察波形。
当示波器的控制参数调整好之后，我们就可以开始观察待测信号的波形了。
通过示波器的屏幕，我们可以清晰地看到待测信号的周期、频率、幅值等信息，从而对待测信号进行分析和判断。
4. 测量波形参数。
除了观察波形外，示波器还可以用来测量波形的各种参数。
例如，我们可以通过示波器测量信号的频率、周期、峰峰值、均方根值等参数，从而更全面地了解待测信号的特性。
5. 调整触发方式。
在观察波形时，有时我们需要通过调整示波器的触发方式来获得更清晰的波形。
示波器的触发功能可以帮助我们锁定待测信号的特定部分，使得波形能够稳定地显示在屏幕上。
6. 存储和回放波形。
一些先进的示波器还具有存储和回放波形的功能，这对于分析复杂的信号非常有帮助。
通过示波器的存储功能，我们可以将待测信号的波形保存下来，并在需要时进行回放和分析。
7. 断开连接。
最后，在使用示波器结束后，我们需要将示波器与待测电路断开连接，并将示波器的探头和电源线妥善收纳。
同时，还需要关闭示波器的电源，以免造成不必要的能源浪费和安全隐患。
总结。
通过以上步骤，我们可以正确地使用示波器，并获取待测信号的波形和参数信息。

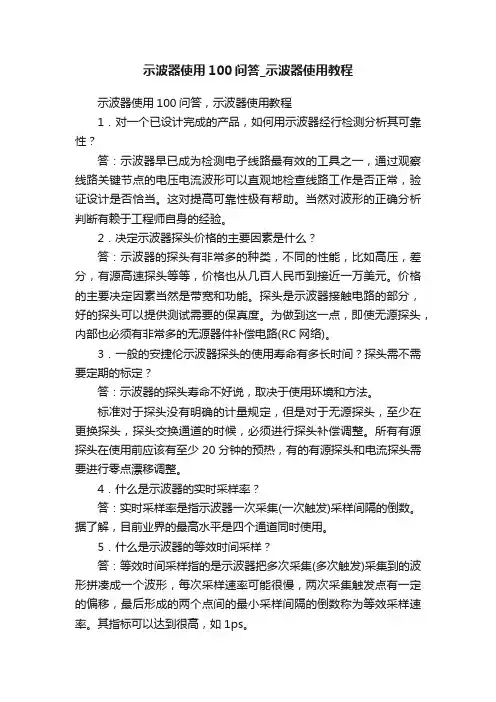

示波器使用100问答，示波器使用教程1．对一个已设计完成的产品，如何用示波器经行检测分析其可靠性？答：示波器早已成为检测电子线路最有效的工具之一，通过观察线路关键节点的电压电流波形可以直观地检查线路工作是否正常，验证设计是否恰当。
这对提高可靠性极有帮助。
当然对波形的正确分析判断有赖于工程师自身的经验。
2．决定示波器探头价格的主要因素是什么？答：示波器的探头有非常多的种类，不同的性能，比如高压，差分，有源高速探头等等，价格也从几百人民币到接近一万美元。
价格的主要决定因素当然是带宽和功能。
探头是示波器接触电路的部分，好的探头可以提供测试需要的保真度。
为做到这一点，即使无源探头，内部也必须有非常多的无源器件补偿电路(RC网络)。
3．一般的安捷伦示波器探头的使用寿命有多长时间？探头需不需要定期的标定？答：示波器的探头寿命不好说，取决于使用环境和方法。
标准对于探头没有明确的计量规定，但是对于无源探头，至少在更换探头，探头交换通道的时候，必须进行探头补偿调整。
所有有源探头在使用前应该有至少20分钟的预热，有的有源探头和电流探头需要进行零点漂移调整。
4．什么是示波器的实时采样率？答：实时采样率是指示波器一次采集(一次触发)采样间隔的倒数。
据了解，目前业界的最高水平是四个通道同时使用。
5．什么是示波器的等效时间采样？答：等效时间采样指的是示波器把多次采集(多次触发)采集到的波形拼凑成一个波形，每次采样速率可能很慢，两次采集触发点有一定的偏移，最后形成的两个点间的最小采样间隔的倒数称为等效采样速率。
其指标可以达到很高，如1ps。
6．什么是功率因数？如何如何测量？答：功率因数：在直流电路里，电压乘电流就是有功功率。
但在交流电路里，电压乘电流是视在功率，而能起到作功的一部分功率（即有功功率）将小于视在功率。
有功功率与视在功率之比叫做功率因数，以COSΦ表示，其实最简单的测量方式就是测量电压与电流之间的相位差，得出的结果就是功率因数。
7．如何表达和测试功率密度？答：功率密度就是单位体积里的功率，一般电源里用W/in3。
8．有无办法利用示波器测出高频变压器或电感磁芯的工作情况？答：TEK推出的功率测试方案里就有一项功能——B-H曲线的分析，它能反应磁芯的工作状态，还能测出动态电感值，并得出磁芯损耗。
9．开关电源的噪声有多种如布线不合理引起的交叉干扰、电感漏磁、二极管反向尖峰...等引起噪声，如何用示波器鉴别？答：TEK的TDS5000示波器上有频域分析、分析噪声的频率段就能分析出噪声的种类，才好用相应的处理方法。
示波器只能提供数据分析和波段形显示。
10．用力科示波器怎样可以测试到开头电源的幅射？答：开关电源存在幅射干扰，一般做法是设法探出干扰源，然后再去屏蔽它。
用示波器可以傅立叶变换的功能分析其频率成份构成，根据频率范围，从而判断干扰的种类。
11．在反激式电源设计过程当中，经常会因为变压器漏感大，而使变压器的转换效率降低，绕制时采用初级中间夹绕次级的方式仍然不大理想。
变压器绕制有什么技巧吗？答：将大功率的输出绕组绕在里面，尽量靠近原边，加强偶合。
12．有没有能分析开关损耗的示波器？答：泰克的电源测试系统即TDS5000系列数字荧光示波器加上TDSPWR2功率分析软件就可以轻松的分析开关损耗以及每周期的功率损耗甚至包括RDS ON。
13．示波器能否进行傅立叶分解？答：现代数字示波器大多具有FFT功能，其中上述系统甚至可以按EN61000－3－2标准对电流谐波进行预测试。
14．示波器能否进行滤波处理？如对PWM波进行低通滤波？答：TDS5000可以进行20MHz，150MHz低通滤波，还可以进行一种称之为高分辨率采集的数字低通滤波，在此种模式中采样点的垂直分辨率可从8bits提高到12bits，上述系统可以输出像比如PWM这样的信号按照脉宽变化的趋势的类似正弦波波形。
15．使用数字示波器时，对B触发和触发电平的设置与被测信号有什么原则？答：泰克的示波器支持A,B trigger功能，简单说就是可以双事件序列触发，当选择A-B seq时，A 事件作为主触发，配合B事件捕获复杂的波形。
触发方法为A事件arm触发系统，当定义的B事件出现时在B事件处触发。
具体详细的触发说明，请参考示波器的手册。
16．如何用TDS3052B测量载波频率为几十K，调制波频率为电源频率的已调波的最大值？答：工频输入可能为低频的50Hz/60Hz，同时载波为几十K，一个工频周期为20ms左右，如果示波器需要观测20ms信号，即示波器的duration采集窗口至少为2ms/div×10格，同时根据几十k的载波信号，确定示波器的采样率。
最后可以估算出需要的采集内存长度，判断是否能够满足测试要求。
17．使用一台标称100MHz的DSO示波器，测量一个高频开关幅值400V，f=50M，示波器如何描绘出它的波形和上升时间？答：①示波器的带宽是以正弦波幅度衰减－3dB点为带宽定义的。
②数字示波器中对于波形和上升时间的描绘都是通过实时采样电路和高速A/D变换器获得波形数据，再通过插值运算得到的。
③在泰克的示波器中，有实时的处理电路完成所谓的正弦内插功能，在信号采集电路部分完成。
当然，很多示波器也是通过示波器的主处理器进行数学运算完成的，这个时候会花比较多的时间。
④对于您测量的信号，恐怕使用100MHz的示波器是无法进行。
50MHz的方波，理论上应该使用450MHz以上的示波器才能将信号中最重要的9次以下谐波准确重新，从而保证波形不失真。
更何况，您恐怕还要考虑信号上升时间的问题，理论上，示波器的上升时间应该比信号快5倍以上。
⑤探头也一样，由于普通探头在测量高压的时候会产生高频失真的效应，您应该采用特别的差分探头或者高压探头比如，泰克的P5205，P5100进行测量。
18．如何在模拟电路用好数字示波器，比如测音频放大器的小信号，电源的杂波等？答：要注意的问题有：①示波器的接地问题，示波器的机壳和探头的参考地线都是连接地线的，因此良好的接地是测量干扰的首要条件。
②示波器参考地线引入的干扰问题，由于普通探头通常都有一段接地线，会与待测点构成一个类似环形天线的干扰路径，引入比较大的干扰，因此要尽量减少这一干扰，可以采用的方法是将探头帽拿掉，不使用探头上引出的地线，而直接使用探头尖端和探头内的地点接触待测点进行测量。
③使用差分测量的方法，消除共模噪声。
泰克提供一系列的差分探头，比如专门针对小信号的ADA400A可以测量到几百微伏，用于高速信号测量的P7350提供高达5GHz的带宽。
④在泰克的很多示波器里提供高分辨率采集（Hi-Res）的信号捕获模式，可以过滤信号上叠加的随机噪声。
19．在测量离板信号线的传导骚扰时，发现在两个特定频点（一个是659K另一个是1.977K）上由两个很大的噪声信号。
初步分析是由于板上的开关电源芯片引起的，如何使用示波器测量这样的噪声信号？答：示波器可以测试噪声信号有几个考虑的因素：①被测信号的幅度，是否为小信号，示波器配合探头可以测试uA?级的信号。
②被测信号的频率。
③探头的连接方式不当会产生噪声，影响测试结果。
20．在用泰克的示波器时，如何理解Holdoff这个参数？答：Holdoff（触发释抑）的含义是暂时将示波器的触发电路封闭一段时间（即释抑时间），在这段时间内，即使有满足触发条件的信号波形点示波器也不会触发。
在数字示波器中也会用百分比来表示，意义是整个记录长度或者整个屏幕的百分比。
示波器的触发部分的作用就是稳定的显示波形，触发释抑也是为了稳定显示波形而设置的功能。
主要针对大周期重复而在大周期内有很多满足触发条件的不重复的波形点而专门设置的。
比如图中所示，图中红色的点都可以满足触发条件，如果不用释抑功能，触发点将不固定，造成显示不稳定，使用触发释抑后，每次都在同一个点触发，因此可以稳定显示。
此外，对于调幅信号等也一样要使用触发释抑。
详情请参见泰克文章《示波器XYZ》。
21．关于holdoff，所谓触发与非触发，示波器对采集信号的处理有什么区别？答：对于数字示波器，不论是否触发，示波器实际上都是在不断地采集波形，但是如果只有稳定的触发才能有稳定的显示。
也会出现这种状况，示波器触发电路的模式出于“自动”模式，即不论是否满足触发条件都进行波形显示。
如果使用“通常”Normal模式，不满足触发条件就不会显示波形。
22．关于holdoff，如果在水平时间分辨率不变的前提下，是否百分比设置越大（对应信号显示逐渐稳定）那么就意味着信号的周期越长？答：是的，百分比越大，释抑时间越长。
23．如何使用示波器测量差分信号？答：最好的方法是选用差分探头，这时测到的信号最为真实客观；若没有差分探头，可使用两个差分探头接到示波器的两个通道上(如Ch1,Ch2)，然后用数学运算，得到ch1-ch2的波形并进行分析，这时尽量保持两根探头完全一样，示波器两个通道的Vertical scale(每格多少伏)设置一样，否则，误差会较大。
24．怎样用示波器测量出USB总线上的差分信号？答：USB信号的测试分为2种情况：第一种是需要进行符合USB组织定义USB1.1/2.0总线的物理层测试规范，只有通过USB一致性测试后方可打上USB标识。
USB物理层一致性测试分为很多个测试项目,主要是考察USB信号的信号质量如何，象Signal Quality TestDroop&Drop TestInrush Current TestHS Specific TestsChirp TestMonotonic TestReceiver sensitivity TestImpedance Test(TDR)等等。
第二种情况是仅观测USB总线上的信号，可以选择合适的差分探头连接到D+,D-，直接进行USB 信号的观测。
USB2.0信号速度比较快，上升时间为几百皮秒，为了保证信号的包真度测试，需要选择大于2GHz的示波器和差分探头进行测试。
25．PCB板上的高速信号特征：XAUI接口3.125GBd串行差分信号：60ps，请问需要多高带宽的示波器才能精确测量？测量误差可达多少？答：对XAUI接口3.125GBd串行差分信号，听起来有点象InfiniBand信号，用正弦内插的方式，或类似等效采样的方式来采集，但由于本身带宽和触发抖动等因素，在其测量100ps~130ps范围内的上升时间时，采用7GHz差分探头可保证误差<3%，对于<80ps的上升时间测量，其误差会大于10%,虽然这已经是实时示波器中最好的方案，单就上升时间测量而言，最精确的方案是安捷伦的网络分析仪(需配上物理层分析软件)，因为其带宽可高达50GHz。
26．对时钟的相位噪声参数的要求很高的设计，需要考虑哪些关键性的问题来降低相位噪声？答：在ADC,DAC的器件中衡量性能有很多项指标：象位数、转换速度、DC精度、开关性能、动态性能（SNR,SINAD,IMD）等等。
