第四章4.1 组合体的视图与尺寸标注

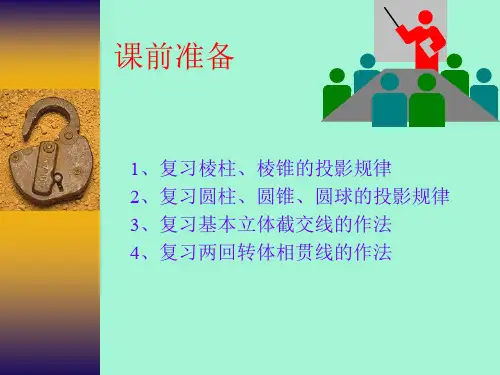

课前准备1、复习棱柱、棱锥的投影规律2、复习圆柱、圆锥、圆球的投影规律3、复习基本立体截交线的作法4、复习两回转体相贯线的作法第4章组合体的视图及尺寸注法我们将那些结构、形状较为复杂的形体称为组合体。

我们见到的零件多为由各种基本形体堆积或挖切而成的组合体，因此，学习分析、绘制、阅读组合体视图是学习机械制图的重要基础。

本章主要内容1.三视图的形成及其投影特性2.组合体三视图的画法3.组合体三视图的尺寸注法4.阅读组合体的三视图§4.1 三视图的形成及其特性本节主要内容：了解三视图的形成掌握三视图的特性一、三视图的形成视图：将机件用正投影法向投影面投射所得到的图形。

三视图：机件在三面投影体系中投射所得到的图形。

正面投影——主视图 水平投影——俯视图 侧面投影——左视图 V 俯视左视 YXZO x 0 zy W二、三视图的特性1、度量性高宽长宽长度：在主视图和俯视图中量取宽度：在俯视图和左视图中量取高度：在主视图和左视图中量取2、对应性主视俯视长相等且对正主视左视高相等且平齐俯视左视宽相等且对应三等关系长对正高平齐宽相等长高宽宽∙ 主视图反映：上、下 、左、右∙ 俯视图反映：前、后 、左、右∙ 左视图反映：上、下 、前、后上下上 下 后 前 前后 左右左右 3、方位性§4.2 组合体的组成方式和画法本节主要内容：了解组合体的组成方式了解形体表面的相互位置关系掌握组合体三视图的画法一、组合体的组成方式由若干简单立体（平面体和曲面体）通过叠加、切割等方式构成的整体，称为组合体。

凸台圆筒支撑板底板肋板组合体的构成方式分为叠加型、切割型和综合型三种基本类型：1、叠加型：几个基本形体按照一定的空间位置关系堆叠而成同轴叠加非对称叠加对称叠加2、切割型：在一个基本形体上切除一个或几个基本形体3、综合型：既有堆叠，又有挖切。

N =((M - D) - E)- F M =(A∪B)∪C1、平行——平齐与不平齐二、几何形体间表面的相互位置关系表面平齐表面不平齐无线 实线共面不画线异面要画线不共面共面2、相切：相切处光滑过渡，无分界线。

组合体及尺寸标注教案第一章：组合体的概念与分类1.1 组合体的定义1.2 组合体的分类1.3 组合体的命名规则第二章：组合体的基本要素2.1 基本形状2.2 基本要素的表示方法2.3 组合体中基本要素的相互关系第三章：组合体的绘制方法3.1 组合体的草图绘制3.2 组合体的主视图绘制3.3 组合体的侧视图和俯视图绘制第四章：组合体的尺寸标注4.1 尺寸标注的基本规则4.2 线性尺寸的标注4.3 角度尺寸的标注4.4 径向尺寸的标注第五章：组合体的尺寸标注实例5.1 简单组合体的尺寸标注实例5.2 复杂组合体的尺寸标注实例5.3 组合体尺寸标注的常见问题及解决方法第六章：组合体的读图与分析6.1 组合体的视图分析6.2 组合体的投影变换6.3 组合体的读图技巧与方法第七章：组合体的测量与检验7.1 组合体的测量工具与方法7.2 组合体尺寸的检验与调整7.3 组合体的质量评价与改进第八章：组合体的计算机辅助设计（CAD）8.1 CAD软件的基本操作8.2 组合体的CAD绘制方法8.3 组合体的CAD尺寸标注与检查第九章：组合体的应用案例分析9.1 机械零件组合体的应用案例9.2 建筑结构组合体的应用案例9.3 其他行业组合体的应用案例第十章：组合体及尺寸标注的实践训练10.1 组合体的实际绘制与标注练习10.2 组合体的尺寸标注错误分析与修正10.3 组合体及尺寸标注的综合练习与提高重点和难点解析一、组合体的概念与分类二、组合体的基本要素补充说明：基本形状包括直线、圆、圆弧、椭圆等。

基本要素的表示方法包括点、线、面、体的表示。

三、组合体的绘制方法补充说明：草图绘制是组合体绘制的基础，主视图、侧视图、俯视图是组合体绘制的主要视图，它们相互补充，共同呈现组合体的形状。

四、组合体的尺寸标注补充说明：尺寸标注是组合体的重要信息，基本规则包括标注原则、标注位置、标注符号等。

线性尺寸标注是标注长度、宽度和高度等线性尺寸，角度尺寸标注是标注角度，径向尺寸标注是标注直径和半径等尺寸。
