测试2g
导出log 步骤一：导出log
步骤二：添加
第三步：出KPI指标
第四：选择KPI指标模板并确定
选择保存路径并确定
在文件夹中就有.FMT文件
打开TEMS语音统计模板
出现KPI指标
KPI显示结果，插入三维柱形图即可
出分析报考图
导出mapinfo
步骤一：导出log
步骤二：添加
添加TEMS——mopinfo模板”.mex文件”，并确定
选择
选择保存路径并确定
找到所保存的文件，执行。
Tab文件
出场强图及电平质量图
出质量图
报告中需分析质量RQ值
点击下下一步直接确定

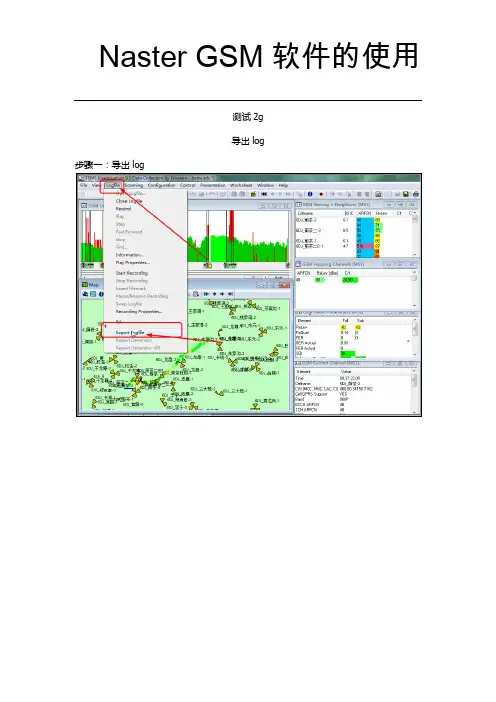

Naster GSM软件的使用
第一步打开Naster GSM软件如图操作
得到如图所示：
Ctrl+f查找所需基站位置。

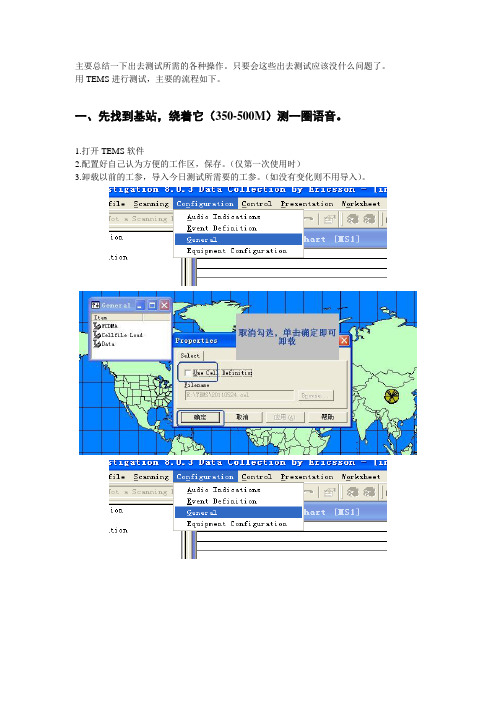

主要总结一下出去测试所需的各种操作。
只要会这些出去测试应该没什么问题了。
用TEMS进行测试，主要的流程如下。
一、先找到基站，绕着它（350-500M）测一圈语音。
1.打开TEMS软件2.配置好自己认为方便的工作区，保存。
（仅第一次使用时）3.卸载以前的工参，导入今日测试所需要的工参。
（如没有变化则不用导入）。
4.插上所需的设备。
一般包括测试手机和GPS。
5.安装设备驱动（第一次使用时）6.连接所有设备（F2）。
若没有全部连接，可以选中未连接的设备，单独连接（F3）。
7.建立一个测语音所需的模板，保存。
（第一次时，以后用可以直接导入已保存的模板）8.锁住频段1800.9.开始执行10.开始记录（F6），输入保存的文件名及保存位置。
11.停止记录（crtl+F6）12.停止执行13.恢复那个刚才设置的锁频段。
13.断开所有连接（crtl+F2）二、再绕着它测一圈数据业务。
14.先新建一个网络连接用来上网。
（第一次使用时）。
核对拨号连接的属性：对照下图，注意不要选错拨号连接所使用的MODEM，如有不符则进行更改。
点击配置选项，按照下图进行手机速率等设置15.建立一个测数据所需的模板，保存。
（第一次时，以后用可以直接导入已保存的模板）16.锁小区17.开始执行18.开始记录（F6），输入保存的文件名及保存位置。
19.停止记录（crtl+F6）20.停止执行21.恢复那个刚才设置的锁频段。
22.断开所有连接（crtl+F2）。

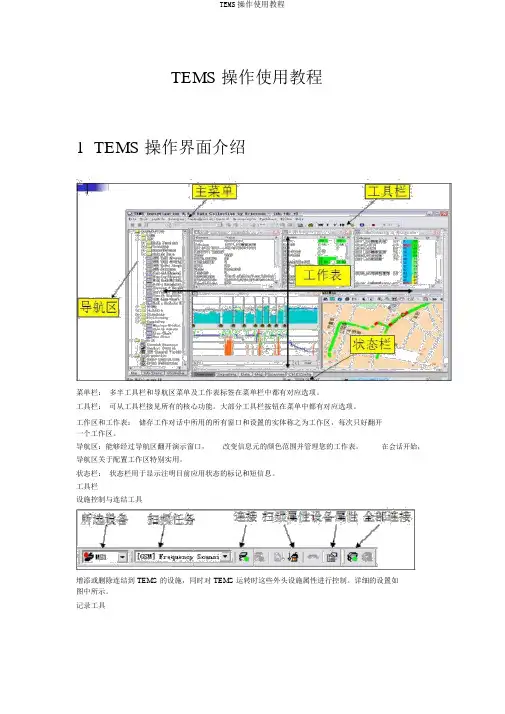

TEMS操作使用教程1TEMS操作界面介绍菜单栏：多半工具栏和导航区菜单及工作表标签在菜单栏中都有对应选项。
工具栏：可从工具栏接见所有的核心功能。
大部分工具栏按钮在菜单中都有对应选项。
工作区和工作表：储存工作对话中所用的所有窗口和设置的实体称之为工作区，每次只好翻开一个工作区。
导航区：能够经过导航区翻开演示窗口，改变信息元的颜色范围并管理您的工作表。
在会话开始，导航区关于配置工作区特别实用。
状态栏：状态栏用于显示注明目前应用状态的标记和短信息。
工具栏设施控制与连结工具增添或删除连结到 TEMS 的设施，同时对 TEMS 运转时这些外头设施属性进行控制。
详细的设置如图中所示。
记录工具对现场记录的log 文件进行记录、插入标签、记录到新日志文件中。
回下班具LOG 文件的查察及查找定位。
导航区导航区 -Menu点击主菜单栏中的view 下拉菜单中的navigator 就会出现右图menu 的选项。
menu 中列出了应用中可用的多半窗口种类。
这些窗口大概分为三类：显示类、控制类和配置类。
要翻开某一窗口，请双击对应的图标。
导航区 -IE在Navigator 下点击 Info Element 选项（右图红圈），将出现右图菜单。
Info Element 选项卡中列出了TEMS 中涉及的所有信息元。
除“文本”类之外，所有信息元都出缺省的颜色、标记大小、标记等属性，并因元值而异。
这些属性能够在InfoElement 选项卡中进行编写。
当在显示窗口中增添信息元时，这些设置会自动奏效。
导航区 -worksheet在Navigator 下点击 worksheet 选项，出现右图。
选项卡中列出了工作区内目前活动的工作表。
每个工作表都用一个文件夹来表示，里面包含该工作表的所有窗口。
双击此中的某个图标，相应的窗口（及其所在的工作表）便会被激活。
工作区窗口陈设原则是 2 个 MS 的主要信息都要显示出来。
主假如 Overview 和 Signaling 工作表。

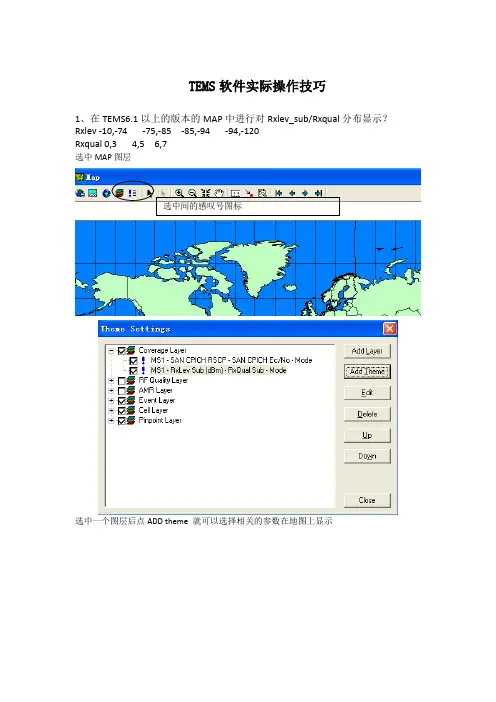

TEMS软件实际操作技巧1、在TEMS6.1以上的版本的MAP中进行对Rxlev_sub/Rxqual分布显示？Rxlev -10,-74 -75,-85 -85,-94 -94,-120Rxqual 0,3 4,5 6,7选中MAP图层选中间的感叹号图标选中一个图层后点ADD theme 就可以选择相关的参数在地图上显示在system选GSM，然后点color框的省略号就可以选择参数了。
下面两个是轨迹的大小和类型的设置。
2、在TEMS6.1以上的版本的MAP中进行对EDGE测试应用层的平均下载速率（以session current throughtput为准）分布显示？(0,40) (40.100)(100,400) KBS按照上面的做法，在add theme对话框中第一个下拉选择DATA模式，然后点color的省略号选择参数如果要用不同颜色显示数值范围，则要在左边设置如果没有就点击软件VIEW-NAVIGATEW再到下面的info element选项后选择你要设置的范围。
如下图双击Rxlev sub/Rxqual/session current throughtpu就有你输入设置的范围，把范围按要求设置进去就可以了。
3、用TEMS 进行MTR文件回放！要求五个窗口的信息能正常显示出来MTR 文件称为“上行链路文件”，就是TEMS中的GSM-Uplink data.MTR 文件不包含任何空闲模式数据，仅包含来自呼叫的数据。
一般来说，每次呼叫生成一个MTR 文件。
操作：点击打开回放按键选择MTR文件，选择OVERVIEW选择项卡，然后点击左边Menu然后点击上面的GSM-Uplink data下面就有五个选择卡双击就可以看到了。
4、TEMS6.1 以上版本report generator 进行语音、edge 测试指标的统计。
（注意：不能使用导出FMT或MAPINF文件进行统计）语音统计统计：覆盖率。

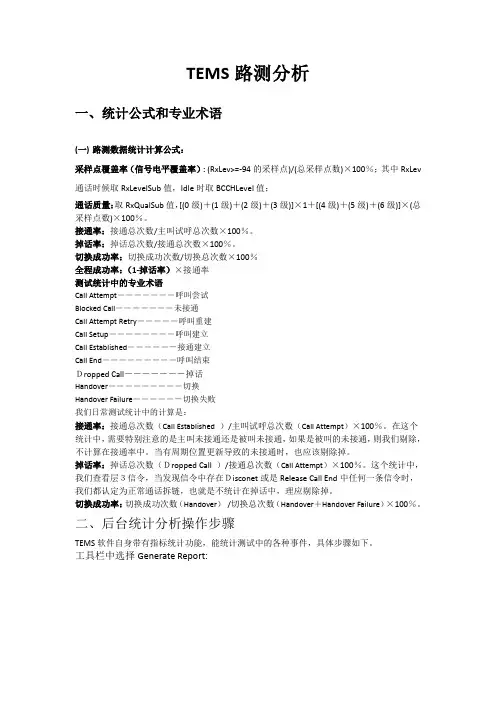

TEMS路测分析一、统计公式和专业术语(一)路测数据统计计算公式：采样点覆盖率（信号电平覆盖率）: (RxLev>=-94的采样点)/(总采样点数)×100％；其中RxLev 通话时候取RxLevelSub值，Idle时取BCCHLevel值；通话质量：取RxQualSub值，[(0级)＋(1级)＋(2级)＋(3级)]×1＋[(4级)＋(5级)＋(6级)]×(总采样点数)×100％。
接通率：接通总次数/主叫试呼总次数×100％。
掉话率：掉话总次数/接通总次数×100％。
切换成功率：切换成功次数/切换总次数×100％全程成功率：（1-掉话率）×接通率测试统计中的专业术语Call Attempt―――――――呼叫尝试Blocked Call―――――――未接通Call Attempt Retry―――――呼叫重建Call Setup――――――――呼叫建立Call Established―――――－接通建立Call End―――――――――呼叫结束Ｄropped Call――――――－掉话Handover―――――――――切换Handover Failure―――――－切换失败我们日常测试统计中的计算是：接通率：接通总次数（Call Established）/主叫试呼总次数（Call Attempt）×100％。
在这个统计中，需要特别注意的是主叫未接通还是被叫未接通，如果是被叫的未接通，则我们剔除，不计算在接通率中。
当有周期位置更新导致的未接通时，也应该剔除掉。
掉话率：掉话总次数（Ｄropped Call ）/接通总次数（Call Attempt）×100％。
这个统计中，我们查看层３信令，当发现信令中存在Ｄisconet或是Release Call End中任何一条信令时，我们都认定为正常通话拆链，也就是不统计在掉话中，理应剔除掉。
网优经验集TEMS Investigation9.0.3 测试GSM使用说明目录一、系统简介 (3)（一）软硬件设备 (3)（二）TEMS Investigation 功能 (3)二、TEMS Investigation GSM测试操作 (3)（一）测试系统连接 (3)（二）测试数据收集 (5)（三）测试数据回放 (6)（四）语音业务测试 (8)（五）数据业务测试 (11)（六）地图数据导入 (13)（七）信令流程管理 (17)（八）扫频测试 (19)（九）锁频测试 (21)（十）生成报告 (22)一、系统简介TEMS Investigation 9.0.3是爱立信公司TEMS系列产品中实时诊断系统的一种，它是GSM、GPRS、WCDMA无线网络空中接口的测试工具，在GSM移动通信网络的操作维护，故障处理和系统优化过程中使用。
TEMS Investigation 测试信息主要包括无线参数、信号强度、话音质量和空中接口信息的解码。
目前主要应用于GSM 、GPRS、WCDMA 网络的监测、分析和优化工作。
下面主要介绍TEMS Investigation 9.0.3软件版本对GSM测试的应用，整个测试系统的软硬件要求和实现功能如下。
（一）软硬件设备1.TEMS Investigation 9.0.3包括爱立信测试手机K790和Z750，PC 软件包(TEMS Investigation9.0.3软件)和用于与PC 机相联接的串口线；2.可以联接多部TEMS 测试机到PC 以进行常规测试和基准对；3.还可以联结附加的TEMS Scanner 用于扫频，获取邻区信息和分析干扰源。
（二）TEMS Investigation 功能1.外接GPS设备进行位置定位，帮助问题分析。
2.评估GSM无线网络信号强度和话音质量等性能指标；3.在空闲和通话模式下，实时测量C/I 信号覆盖信息；4.收集邻区信息和无线接口参数、事件信息和第三层信息；5.GPRS无线网络的性能测试和评估；6.单频网络（GSM900或DCS1800）与双频网络的性能测试评估；7.无线网络频率干扰扫频测试。
